BEDIENUNGSANLEITUNG ESP-3005S VOLTCRAFT

© Bedienungsanleitung

ESP-3005S

Labornetzgeräte

Best.-Nr. 2567926

CE

Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

Bestimmungsgemäße Verwendung

Das Labornetzgerät dient als potenzialfreie Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern. Es ist für den universellen Einsatz in Forschung, Entwicklung, Produktion, Service und Ausbildung entwickelt worden. Der Anschluss der Verbraucher erfolgt über die Buchsen an der Gerätevorderseite. Für eine einfache Handhabung sind die Bedienelemente und Anzeigen übersichtlich angebracht. Die jeweiligen Werte für Strom und Spannung können im kontrastreichen LED-Display gut abgelesen werden. Die Einstellung der Strom- und Spannungswerte erfolgt über Drehregler an der Gerätevorderseite. Der Stromverbrauch eines angeschlossenen Verbrauchers darf die in den technischen Daten angegebene maximale Amperezahl nicht überschreiten.

Das Labornetzgerät verfügt über einen Schutz gegen Überlast und Verpolung. Es entspricht der Schutzklasse I. Es ist nur für den Anschluss an einer geerdeten Netzsteckdose und einer Wechselspannung von 230 V/AC, 50 Hz zugelassen.

Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Staub und brennbare Gase, Dämpfe oder Lösungsmittel
• Gewitter bzw. Gewitterbedingungen (starke elektrostatische Felder sind generell zu vermeiden) Aus Gründen der Sicherheit und Zulassung dürfen Sie dieses Produkt nicht nachbauen und/oder modifizieren. Falls Sie dieses Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Darüberhinaus können durch den unsachgemäßen Gebrauch Gefahrensituationen wie Kurzschlüsse, Feuer, Stromschläge usw. verursacht werden. Lesen Sie die Anleitungen sorgfältig durch und bewahren Sie diese gut auf. Geben Sie dieses Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Dieses Produkt entspricht den gesetzlichen nationalen und europäischen Anforderungen. Alle Firmen- und Produktnamen sind Warenzeichen der jeweiligen Eigentümer. Alle Rechte vorbehalten.

Lieferumfang

• Netzteil
• Netzleitung
• Kurzanleitung

Symbol-Erklärungen

Dieses Symbol weist auf Gesundheitsrisiken, wie z.B. einen Stromschlag, hin.

Das Ausrufezeichen weist auf bestimmte Gefahren hin, die mit der Handhabung, Funktionsweise und Nutzung einhergehen.

Das Pfeil-Symbol weist auf besondere Tipps und Gebrauchsinformationen hin.

Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.

Erdpotential

Schutzleiteranschluss; diese Schraube darf nicht gelöst werden.

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie dabei insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Informationen für den ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für daraus folgende Verletzungen oder Sachschäden. Die Garantie erlischt in solchen Fällen ebenfalls.

• Das Labornetzgerät entspricht der Schutzklasse I und ist nur für den Anschluss an einer geerdeten Netzsteckdose (230 V/AC, 50 Hz) geeignet. Achten Sie darauf, dass der Erdanschluss nicht defekt/ unterbrochen ist, da sonst bei einer Fehlfunktion Lebensgefahr besteht.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Kinder könnten auch Einstellungen verändern oder Gegenstände in die Lüftungsöffnungen des Labornetzgeräts stecken. Es besteht Lebensgefahr durch einen elektrischen Schlag! Betreiben Sie das Produkt deshalb immer außerhalb der Reichweite von Kindern.
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Verpackungen können sehr gefährlich werden, wenn Kinder damit spielen.
• Das Labornetzgerät darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Es darf nicht feucht oder nass werden. Das Netzgerät darf auch nicht extremen Temperaturen, direktem Sonnenlicht, Vibrationen oder mechanischer Beanspruchung ausgesetzt werden.
• Betreiben Sie das Labornetzgerät nur in gemäßigtem Klima, niemals in tropischem Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten“.
• Wählen Sie für das Labometzgerät einen stabilen, ebenen, sauberen, ausreichend großen Standort.
• Betreiben Sie keine offenen Flammen in unmittelbarer Nähe des Labornetzgeräts und stellen Sie keine Behälter mit Flüssigkeiten auf oder neben das Labornetzgerät.
• Wenn Sie das Labornetzgerät von einem kalten in einen warmen Raum bringen, kann Kondenswasser entstehen. Dadurch besteht die Gefahr eines lebensgefährlichen elektrischen Schlages. Lassen Sie deshalb das Labornetzgerät zuerst auf Zimmertemperatur kommen, bevor Sie es mit der Netzspannung verbinden und einschalten bzw. betreiben.
• Achten Sie vor der Inbetriebnahme und auch während des Betriebs des Labornetzgeräts darauf, dass Ihre Hände, Schuhe, Bekleidung, der Fußboden sowie das Gerät selbst trocken sind.
• Achten Sie darauf, dass die Isolierung des Labornetzgeräts, der Sicherheitsbuchsen, der angeschlossenen Kabel und des Netzkabels nicht beschädigt oder zerstört wird. Die Verwendung metallisch blanker Leitungen ist zu vermeiden.
• Die Steckdose muss sich in der Nähe des Geräts befinden und immer leicht zugänglich sein.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose. Ziehen Sie ihn stets mit den dafür vorgesehenen Grifflächen aus der Netzsteckdose.
• Wenn Sie das Produkt über einen längeren Zeitraum nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steckdose.
• Achten Sie darauf, dass das Netzkabel nicht eingequetscht, geknickt, von scharfen Kanten beschädigt oder mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch extreme Hitze oder Kälte. Modifizieren Sie das Netzkabel nicht. Andernfalls kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag führen.
• Fassen Sie das Netzkabel nicht an, falls es beschädigt wurde. Schalten Sie zuerst die zugehörige Steckdose stromlos (z. B. mit der jeweiligen Sicherung) und ziehen Sie dann vorsichtig den Netzstecker aus der Steckdose. Nehmen Sie das Produkt niemals in Betrieb, wenn das Netzkabel beschädigt ist.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten Werkstatt oder einer ähnlich qualifizierten Person ausgetauscht werden, um jegliche Gefährdungen zu vermeiden.
• Fassen Sie den Netzstecker niemals mit nassen Händen an.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Tragen Sie bei der Bedienung des Gerätes keine leitenden Metallgegenstände oder Schmuckstücke wie Ketten, Armbänder, Ringe, usw.
• Betreiben Sie das Labornetzgerät niemals unbeaufsichtigt.
• Schützen Sie die angeschlossenen Verbraucher vor Betriebsstörungen sowie der Zuführung von Überspannungen.
• Bei der Reihenschaltung mehrerer Netzgeräte kann eine berührungsgefährliche Spannung entstehen, welche u. U. lebensgefährlich sein kann. Beachten Sie in diesem Zusammenhang die Niedervoltrichtlinie.
• Der Betrieb des Labornetzgeräts erzeugt Wärme. Behindern Sie die Belüftung nicht in irgendeiner Form. Das Netzgerät wird durch eine Luftauslassöffnung (13) gekühlt. Decken Sie das Labornetzgerät deshalb niemals ab.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Labornetzgerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Ziehen Sie den Netzstecker aus der Netzsteckdose. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Labometzgerät sichtbare Beschädigungen aufweist,
• das Labornetzgerät nicht mehr arbeitet,
• das Labornetzgerät längere Zeit unter ungünstigen Verhältnissen gelagert wurde oder
• wenn schwere Transportbeanspruchungen aufgetreten sind.
• Verwenden Sie das Labornetzgerät nicht als Ladegerät.
• Das Labornetzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Vor dem Öffnen muss das Labornetzgerät von allen Spannungsquellen getrennt werden. Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Kondensatoren im Labornetzgerät können noch geladen sein, selbst wenn das Labornetzgerät von allen Spannungsquellen getrennt wurde.
• Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke verwendet werden. Die Verwendung geflickter Sicherungen ist nicht zulässig, es besteht Brandgefahr!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit dem Labornetzgerät durch geschultes Personal verantwortlich zu überwachen.
• Handhaben Sie das Produkt vorsichtig. Stöße, Aufprälle oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Beachten Sie außerdem die Sicherheits- und Gebrauchsanleitungen anderer Geräte, die mit dem Produkt verbunden sind.
• Wenden Sie sich an einen Experten, falls Sie Zweifel bzgl. Gebrauch, Sicherheit oder Anschluss des Geräts haben.
• Wartungen, Modifikationen und Reparaturen dürfen nur von einem Experten oder einer qualifizierten Werkstatt durchgeführt werden.
• Falls Sie Fragen haben, die in dieser Bedienungsanleitung unbeantwortet bleiben, wenden Sie sich bitte an unseren technischen Kundendienst oder unser technisches Kundenpersonal.

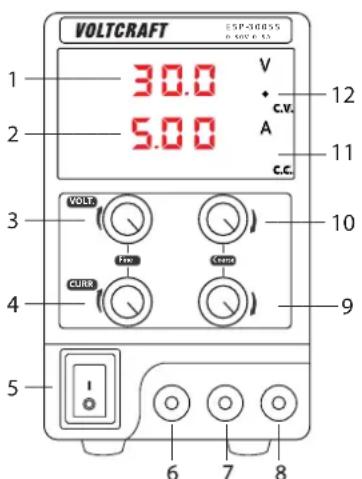

Bedienelemente

VOLTCRAFT ESP-30055 0.600 55 1 2 3 4 5 30.0 5.00 V c.v. A c.c. 12 11 10 9 6 7 8

13 14 15

1 LED-Anzeige „V“ für die Ausgangsspannung
2 LED-Anzeige „A“ für den Ausgangsstrom
3 Drehregler „VOLT-Fine“ zur feinen Spannungseinstellung
4 Drehregler „CURR-Fine“ zur feinen Stromeinstellung
5 Ein-/Aus-Schalter („ON“ = Ein / „OFF“ = Aus)
6 Minus-Anschlussbuchse für den Gleichstrom-Ausgang
7 Anschlussbuchse für die Erdung (Gelb-Grün)
8 Plus-Anschlussbuchse für den Gleichstrom-Ausgang
9 Drehregler „CURR-Coarse“ zur groben Stromeinstellung
10 Drehregler „VOLT-Coarse“ zur groben Spannungseinstellung
11 LED-Anzeige „CC“ für die Stromregelung des Ausgangs
12 LED-Anzeige „CV“ für die Spannungsregelung des Ausgangs

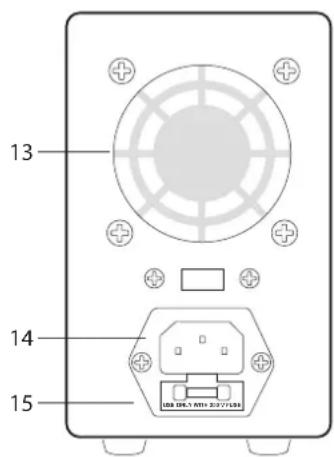

13 Luftauslassöffnung
14 Netzeingangsbuchse
15 Sicherungshalter

Inbetriebnahme und Bedienung

a) Anschluss und Inbetriebnahme

• Stellen Sie das Labornetzgerät auf eine feste und ebene Unterlage.
• Der Ein-/Aus-Schalter (5) muss sich zunächst in der Stellung „OFF“ befinden.
• Stecken Sie den Kaltgerätestecker des beiliegenden Netz-Anschlusskabels in die Netzeingangsbuchse (14) auf der Rückseite des Geräts und den Netzstecker in eine Netzsteckdose mit 230 V/AC, 50 Hz Wechselstrom.
• Schalten Sie nun das Labornetzgerät durch Drücken des Ein-/Aus-Schalters (5) ein (Stellung „ON“).
• Die beiden LED-Anzeigen (1 und 2) leuchten und zeigen den momentan eingestellten Strom- und Spannungswert an.
• In Abhängigkeit der Stellung der Drehreglers „CURR-Coarse“ (9) zur Ausgangsstrombegrenzung leuchtet entweder die LED-Anzeige „CV“ (12) für die Spannungsregelung des Ausgangs oder die LED-Anzeige „CC“ (11) für die Stromregelung des Ausgangs.
• Das Labornetzgerät ist nun bereit zur Einstellung der Ausgangsspannung und der Strombegrenzung.

b) Einstellen der Ausgangsspannung

Damit die korrekte Ausgangsspannung eingestellt werden kann, muss der Ausgang des Labornetzgeräts im spannungsgeregelten Zustand betrieben werden.

• Drehen Sie den Drehregler „CURR-Coarse“ (9) zur Ausgangsstrombegrenzung vom linken Anschlag im Uhrzeigersinn, bis die LED-Anzeige „CC“ (11) für die Strombegrenzung erlischt und die LED-Anzeige „CV“ (12) für die Spannungsregelung leuchtet.
• Überprüfen Sie den Drehregler „VOLT-Fine“ (3) zur feinen Spannungseinstellung. Dieser Regler sollte sich in der Mittelstellung befinden.
• Stellen Sie anschließend mit dem Drehregler „VOLT-Coarse“ (10) die gewünschte Ausgangspannung annähernd ein. Die momentan eingestellte Spannung wird mit Hilfe der LED-Anzeige „V“ (1) angezeigt. Wenn der Regler im Uhrzeigersinn gedreht wird, steigt die Spannung und wenn der Regler entgegen dem Uhrzeigersinn gedreht wird, verringert sich die Spannung.
  • Die exakte Einstellung der Ausgangsspannung erfolgt danach mit dem Drehregler „VOLT-Fine“ (3).
  Sollte der Drehregler „VOLT-Fine“ (3) bis zum Anschlag gedreht werden müssen, so stellen Sie ihn zurück in die Mittelstellung und regeln mit dem Drehregler „VOLT-Coarse“ (10) den Spannungswert nach, bevor Sie wieder die Feineinstellung durchführen.

c) Einstellen der Strombegrenzung

→ Lesen Sie Lesen Sie den Abschnitt „d) Anschluss von Verbrauchern“ bevor Sie Einstellungen zur Strombegrenzung vornehmen. Zur exakten Einstellung der Strombegrenzung muss ein eingeschalteter Verbraucher angeschlossen und das Labornetzgerät eingeschaltet sein.

Der begrenzte Stromwert lässt sich nur während des Betriebs in der LED-Anzeige „A“ (1) ablesen.

Stellen Sie zunächst die zulässige Betriebsspannung des zu betreibenden Verbrauchers mit Hilfe der beiden Spannungsregler „VOLT-Coarse“ (10) und „VOLT-Fine“ (3) ein (siehe Kapitel „b) Einstellen der Ausgangsspannung“).

• Überprüfen Sie den Drehregler „CURR-Fine“ (4) zur feinen Stromeinstellung. Dieser Regler sollte sich in der Mittelstellung befinden.
• Stellen Sie mit dem Drehregler „CURR-Coarse“ (9) zur Ausgangsstrombegrenzung die ungefähr benötigte Stromstärke ein.
• Wenn der Regler im Uhrzeigersinn gedreht wird, steigt der Stromwert und wenn der Regler entgegen dem Uhrzeigersinn gedreht wird, verringert sich der Stromwert.

Wenn beide Drehregler für die Spannungseinstellung (3 und 10) auf Linksanschlag eingestellt sind, zeigt die Spannungsanzeige im Display „00.0“ Volt an. Wenn anschließend auch die Drehregler „CURR-Coarse“ (9) und „CURR-Fine“ (4) zur Ausgangsstrombegrenzung auf Linksanschlag geregelt werden, geht das Labornetzgerät in den stromgeregelten Zustand über.

d) Anschluss von Verbrauchern

Stellen Sie zunächst sicher, dass die Gesamtleistung aller Verbraucher zusammen nicht die Maximalleistung des Labornetzgeräts überschreitet.

• Die Verbraucher müssen während dem Anschließen an das Labornetzgerät ausgeschaltet sein. Es können sonst Funken entstehen, die sowohl die Ausgangsbuchsen als auch die Stecker beschädigen.
  • Schalten Sie das Labornetzgerät aus.
• Verbinden Sie den Plus-Anschluss (+) des Verbrauchers mit der roten Plus-Anschlussbuchse (8) des Labornetzgeräts und den Minus-Anschluss (-) des Verbrauchers mit der schwarzen Minus-Anschlussbuchse (6) des Labornetzgeräts. Verwenden Sie dazu ausreichend dimensionierte Kabel mit 4 mm-Bananensteckern oder benutzen Sie standardisierte Laborkabel.
• Kabellitzen können mittels Schraubklemmen befestigt werden. Die Buchsenköpfe können dazu aufgeschraubt werden.
• Erden Sie die Verbraucher an dem dafür vorgesehenen Erdungsanschluss (7) des Labornetzgeräts.

- Schalten Sie das Labornetzgerät und den Verbraucher ein.

Sobald die Spannung an den Ausgangsbuchsen anliegt und der Verbraucher eingeschaltet ist, werden die aktuellen Werte für Strombegrenzung und Spannung in den LED-Displays (1 und 2) angezeigt. Je nach Betriebszustand des Labornetzgeräts (strom- oder spannungsgeregelt) leuchtet die LED-Anzeige „CC“ (11) für die Strombegrenzung oder die LED „CV“ (12) für die Spannungsregelung.

• Bei Bedarf können Sie auch bei freigeschalteten Ausgangsbuchsen den Wert für die Strombegrenzung oder den Wert für die Spannungsregelung nachjustieren.
• Schalten Sie Verbraucher und Labornetzgerät immer aus, bevor Sie die Verbraucher trennen.

Das Labornetzgerät verfügt über eine Schutzschaltung, die im Falle eines Kurzschlusses den Strom begrenzt. Um das Labornetzgerät jedoch nicht zu überhitzen, schalten Sie es im Falle eines Kurzschlusses immer unverzüglich aus und schließen Sie die Verbraucher ab. Lassen Sie das Labornetzgerät abkühlen und sorgen Sie dabei für eine ungehinderte Luftzirkulation. Die Luftauslassöffnung (13) sollten sauber und staubfrei sein, die Gehäuseöffnungen dürfen nicht abgedeckt werden.

Die maximale ununterbrochene Betriebsdauer des Labometzgeräts beträgt 24 Stunden. Schalten Sie danach das Labometzgerät aus und lassen Sie es auf Umgebungstemperatur abkühlen.

Wartung und Reinigung

a) Generelle Pflege

• Trennen Sie das Produkt von der Netzsteckdose und jedem angeschlossenem Gerät, bevor Sie es reinigen.
• Das Produkt erfordert keine Wartung, nehmen Sie es nicht auseinander.

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.

• Verwenden Sie zur Reinigung keine scheuernde, chemische oder aggressive Reinigungsmittel wie Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Gerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä
• Reinigen Sie das Produkt mit einem trockenen, weichen und sauberen Tuch. Üben Sie bei der Reinigung des Gehäuses nicht zu viel Druck aus, um ein Verkratzen zu vermeiden. Sie können Staub mit einem langhaarigen, weichen und sauberen Pinsel leicht entfernen.

b) Sicherungswechsel

Schalten Sie zuerst das Labornetzgerät aus, entfernen Sie alle Anschlusskabel vom Labornetzgerät und ziehen den Netzstecker aus dem rückseitigen Kaltgeräteanschluss (14). Ziehen Sie anschließend den Netzstecker des Labornetzgeräts aus der Netzsteckdose.

• Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (17) wie abgebildet aus der Halterung.
• Ersetzen Sie die defekte Sicherung gegen eine neue Sicherung desselben Typs und mit gleicher Nennstromstärke (siehe Kapitel „Technische Daten“).
• Drücken Sie den Sicherungseinsatz wieder sorgfältig in den Sicherungshalter
• Prüfen Sie anschließend die korrekte Funktion des Labornetzgeräts.

Funktionsstörungen

Das Labornetzgerät funktioniert nicht, die Anzeigen leuchten nicht.

• Überprüfen Sie den Netzschalter.
• Überprüfen Sie, ob der Kaltgeräte-Anschlussstecker richtig an der Netzeingangsbuchse (14) der Geräterückseite angeschlossen ist.
• Überprüfen Sie die Funktionstüchtigkeit des Netzanschlusses (Steckdosen, Sicherungen, Schutzschalter etc.).
• Überprüfen Sie, ob die korrekte Netzspannung anliegt.

Die angeschlossenen Verbraucher funktionieren nicht.

• Überprüfen Sie die Polarität an den Anschlussbuchsen (5 und 7).
• Überprüfen Sie, ob die Strombegrenzung aktiviert ist.
• Reduzieren Sie die Belastung des Labor-Netzgeräts durch die Verbraucher.
• Überprüfen Sie die technischen Daten der Verbraucher.

Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

Technische Daten

a) Allgemein

Betriebsspannung 230 V/AC (±10 %)
Frequenz 50 Hz (±2 Hz)
Regelbare Ausgangsspannung 0 – 30 V/DC
Regelbarer Ausgangsstrom 0 – 5 A
Genauigkeit der Anzeige ±0,5% ±1 digits
Betriebsdauer ohne Unterbrechung max. 24 h
Sicherung F, 3,0 A / 250 V - 5 x 20 mm
Schutzklasse I
Netzkabellänge 1,5 m
Anzeige	3-stellig, rote LED (Spannung) und rote LED (Strom)
Betriebstemperatur/-luftfeuchtigkeit	0 bis +40 °C, ≤80% rF
Lagertemperatur/-luftfeuchtigkeit	0 bis +40 °C, ≤80% rF
Abmessungen (B × H × T)	226 x 82 x 138 mm
Gewicht	1,27 kg

b) Ausgangsspannung

Leerlauf	≤0,03 % ± 1 mV
Last	≤0,33 %
Restwelligkeit	≤3 mVrms

c) Ausgangsstrom

Leerlauf	≤0,01 % ± 1 mA
Last	≤0,2 % ± 5 mA
Restwelligkeit	≤3 mArms
