205-02 - équipements de mesure PeakTech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre analogique pédagogique
Marque	PeakTech
Modèle	205-02
Dimensions (L x H x P)	91 x 103 x 10 mm
Poids	Environ 200 g
Alimentation	Aucune (instrument passif)
Précision de base	±2,0 % de la pleine échelle (bobine mobile), ±2,5 % (fer à repasser/redresseur)
Fonctions de mesure	Tension continue (DCV) : 0-3/15/300 V ; Tension alternative (ACV) : 0-15/150 V, 0-30/60 V ; Courant continu (DCA) : 0-50 µA à 5 A ; Courant alternatif (ACA) : 0-1/5 A, 0-5/10 A ; Centre zéro : -35-0-35 µA DC
Longueur d'échelle	65 mm (angle 90°)
Prises d'entrée	Douilles de sécurité 4 mm avec fusible
Matériau du boîtier	Acrylique-résine (face avant), boîtier noir
Utilisation prévue	Support pédagogique dans les écoles, mesures de comparaison en atelier
Conformité CE	2014/30/EU (CEM), 2014/35/EU (Basse tension), 2011/65/EU (RoHS)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide avec détergent doux ; éviter tout liquide à l'intérieur
Sécurité	Ne pas utiliser en haute énergie ; ne pas dépasser les valeurs maximales ; déconnecter avant changement de fonction ; utiliser avec vêtements secs
Réparabilité	Ouverture et réparation réservées à un technicien qualifié
Calibrage	Étalonné en usine ; recalibrage recommandé après un an

FOIRE AUX QUESTIONS - 205-02 PeakTech

Comment brancher le PeakTech 205-02 pour mesurer une tension continue ?

Sélectionnez la plage de tension continue (DCV) appropriée (3V, 15V ou 300V). Branchez le fil rouge sur la prise positive (+) et le fil noir sur la prise commune (COM). Connectez les pointes de test aux bornes du circuit en respectant la polarité. La lecture se fait sur l'échelle DCV correspondante.

Que faire si l'aiguille ne revient pas au zéro ?

Utilisez la vis de réglage du zéro située sur le côté de l'appareil. Tournez doucement pour ramener l'aiguille exactement sur le repère 0 de l'échelle avant toute mesure.

Quelles sont les précautions de sécurité essentielles ?

Ne dépassez jamais les valeurs d'entrée maximales indiquées. Ne mesurez pas de tensions supérieures à 35 V DC ou 25 V AC sans équipement de protection adapté. Déconnectez les fils de test avant de changer de fonction. Portez des vêtements secs et des chaussures isolantes.

Puis-je mesurer une résistance avec ce modèle ?

Non, le PeakTech 205-02 ne dispose pas de fonction ohmmètre. Il est conçu pour la mesure de tensions et courants continus et alternatifs uniquement.

Comment nettoyer l'appareil sans l'endommager ?

Débranchez tous les cordons. Utilisez un chiffon humide (non pelucheux) avec un détergent doux. Évitez tout liquide pénétrant à l'intérieur. N'utilisez jamais de solvants ou de nettoyants abrasifs.

Que signifie 'Centre zéro -35-0-35 µA' ?

C'est une plage de mesure spéciale où le zéro est au milieu de l'échelle. Elle permet de mesurer des courants continus faibles de polarité positive ou négative. Utile pour détecter des déséquilibres.

Quel type de fusible utiliser ?

L'appareil est équipé de douilles avec fusibles de 4 mm. Remplacez toujours par un fusible de même valeur et de même calibre (consultez la notice pour les spécifications exactes).

L'appareil peut-il être utilisé en extérieur ?

Non, il est conçu pour une utilisation en intérieur uniquement. Évitez l'humidité, la lumière directe du soleil et les températures extrêmes.

Pourquoi ma mesure de courant alternatif est-elle imprécise ?

Vérifiez que vous utilisez la plage ACA correcte et que le circuit est bien sinusoïdal. La précision est de ±2,5 % de la pleine échelle. Pour les faibles courants, privilégiez la plage la plus basse.

Comment savoir si l'appareil est endommagé ?

Inspectez visuellement le boîtier, les cordons et l'aiguille. En cas de doute, ne l'utilisez pas. Faites-le vérifier par un technicien qualifié. Un recalibrage annuel est recommandé.

MODE D'EMPLOI 205-02 PeakTech

Instructions d'utilisation

Instruments de test à des fins pédagogiques

Consignes de sécurité

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS).

Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des éclairs de courant ou de tension ou à des courts-circuits, il convient de respecter les consignes de sécurité suivantes pour l'utilisation de l'appareil.

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit.

* Ce dispositif ne doit pas être utilisé dans des circuits à haute énergie.
* Ne posez pas l'appareil sur une surface humide ou mouillée.
* Ne pas déposer de liquide sur l'appareil (risque de court-circuit si l'appareil se renverse).
* Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).
* Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées (risque grave de blessure et/ou de destruction de l'appareil).
* Les tensions d'entrée maximales spécifiées ne doivent pas être dépassées. Si l'on ne peut exclure avec certitude que ces pics de tension soient dépassés sous l'influence de perturbations transitoires ou pour d'autres raisons,

latension de mesure doit être préamortie en conséquence (10:1).

* Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.

* Déconnectez les cordons de test ou la sonde du circuit de mesure avant de passer à une autre fonction de mesure.

* Vérifiez que l'appareil n'est pas endommagé avant de le mettre en service. En cas de doute, ne prenez pas de mesures.

* Effectuezles mesures uniquement avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou sur un tapis isolant.

* Ne touchez pas les fils de test.

* Il est essentiel de respecter les avertissements figurant sur l'appareil.

* Pour les variables mesurées inconnues, passez à la plage de mesure la plus élevée avant de procéder à la mesure.

* Ne pas exposer l'appareil à des températures extrêmes, à la lumière directe du soleil, à une humidité extrême ou à l'humidité.

* Évitez les vibrations importantes.

* Ne faites pas fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).

* Tenir les pistolets à souder chauds éloignés du voisinage immédiat de l'appareil.

* Avant de commencer l'opération de mesure, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à une pièce chaude t vice versa).

* Ne dépassez pas la plage de mesure définie pendant toute mesure. Cela évitera d'endommager l'appareil.

* Ne mesurez les tensions supérieures à 35V DC ou 25V AC que conformément aux règles de sécurité en vigueur. À des tensions plus élevées, des chocs électriques particulièrement dangereux peuvent se produire.
* Nettoyez régulièrement le meuble avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs.
* Cet appareil est destiné à une utilisation en intérieur uniquement.
* Évitez toute proximité avec des substances explosives et inflammables.
* Seuls des techniciens de service qualifiés sont autorisés à ouvrir l'appareil et à effectuer des travaux d'entretien et de réparation.
* Pour éviter d'endommager les commandes, ne posez pas l'avant de l'appareil sur le banc ou le plan de travail.
* Ne pas apporter de modifications techniques à l'appareil.

Nettoyage de l'appareil :

Avant de nettoyer l'appareil, débranchez la fiche secteur de la prise. Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que des détergents disponibles dans le commerce.

Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

1.) Introduction

ED-205 sont principalement utilisés comme supports pédagogiques dans les écoles pour enseigner les leçons d'électricité.

Ils peuvent également être utilisés pour mesurer et comparer les valeurs de courant et de tension ou les équipements et/ou les instruments dans une usine.

Les modèles choisis sont pratiques, précis, confortables et sûrs.

2.) Application de l'électricité en classe

1.) Compréhension des symboles ACV, ACA, DCV et ACA
2.) Comprendre les unités de mesure de l'électricité et de vos conversions
3.) Connexion de l'alimentation électrique à l'ED-205
4.) La polarité de DCV et DCA
5.) Lecture des valeurs mesurées sur les balances
6.) Réglage du point zéro

3.) Spécifications

* Précision :

Mouvement de +/- 2,0 % F.S.

la bobine mobile

Mouvement du +/- 2,5 % DE L'E.M.

fer à repasser

Redresseur +/- 2,5 % DE L'E.M.

* Dimensions en mm (LxHxP) 91x103x10

* Longueur de la gamme 65mm (Angle : 90°)

* Prises d'entrée Prises de fusibles de 4 mm

* Matériau et couleur Couverture de l'instrument en acrylique-résine, échelle blanche, boîtier noir

4.) Plages de mesure standard

Zone	Résistance interne	Chute de tension
0-50uA DC	2000	100mV
0-100uA DC	1000	100mV
0-1mA DC	50	50mV
0-50mA/500mA/5A DC	7.2 (mesurande Sensibilité : 30mV) en sériecommuté : 3,5Plage de 50mA : 821mPortée de 500mA : 83,6mGamme 5A : 10,7m	Gamme 50mA : 37mVGamme 500mA : 41mVGamme 5A : 52mV
0-3V / 15V DC	503V : 3 kΩ15V : 15 kΩ	1mA ou 50mV1mA
0-3V / 15V / 300V DC	503V : 3 kΩ15V : 15 kΩ300V : 300 kΩ	1mA ou 50mV1mA
-35-0-35uA DC	1000	+/-35mV
0-1 / 5A	Redresseur 2000	50μA
0-5 / 10A	Redresseur 2000	50μA
0-15 / 150V AC	Redresseur 50	1mA
0-30V / 60V AC	Redresseur 50	1mA

5. les connexions

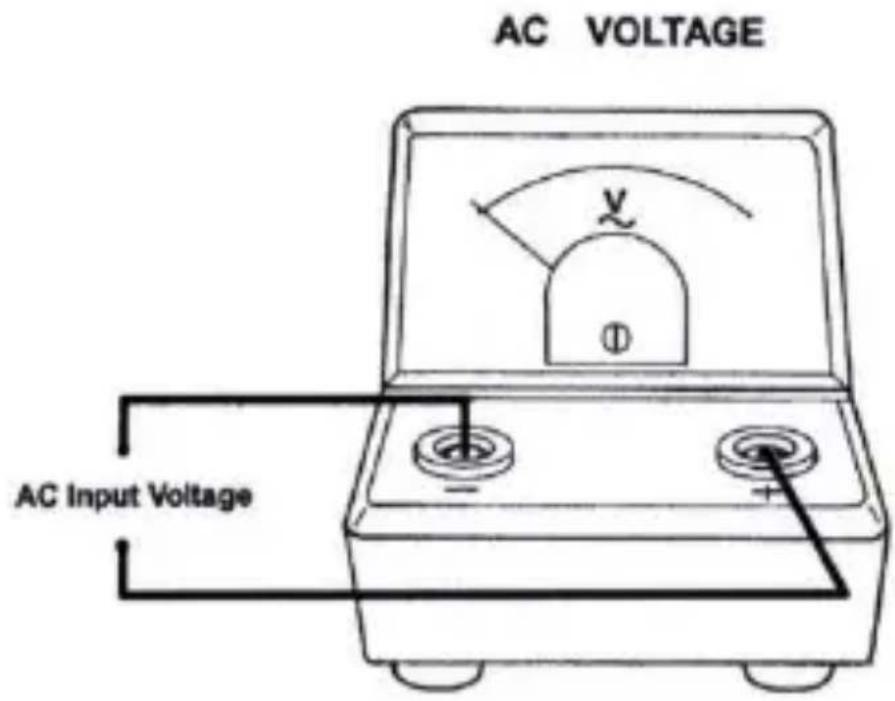

AC VOLTAGE AC Input Voltage

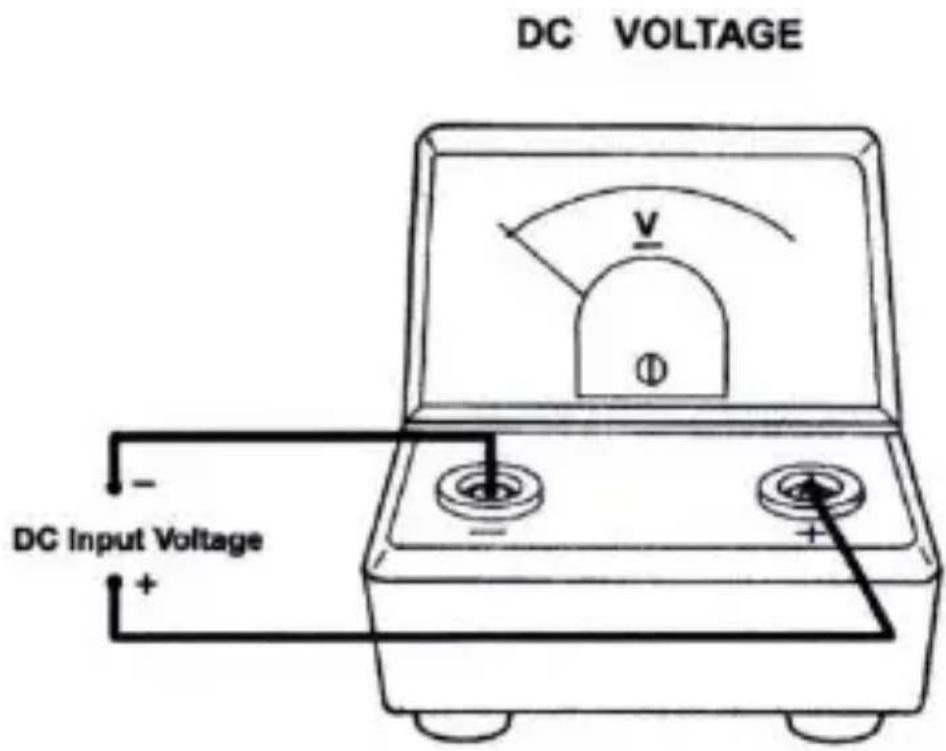

DC VOLTAGE - - DC Input Voltage +

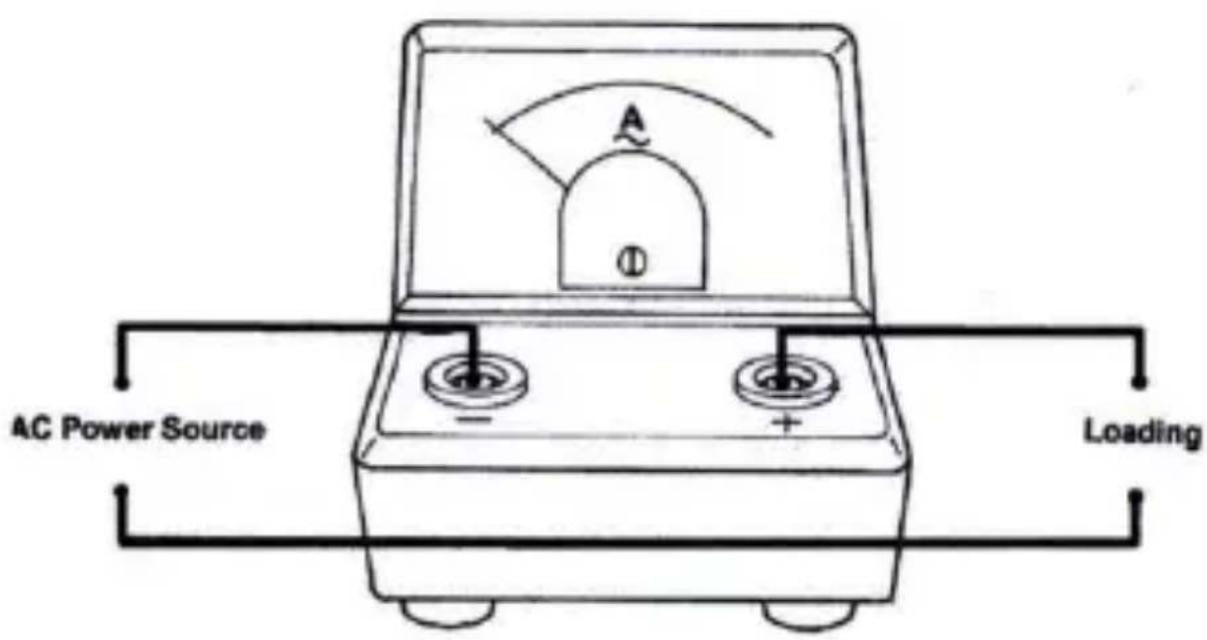

AC CURRENT

6. opération de mesure

Pour des raisons de sécurité, éteignez le circuit de mesure avant de procéder à la mesure. (Coupez l'alimentation électrique)

1) Déterminer le courant ou la tension attendus avant la mesure.
2) Connecter les fils d'essai aux prises d'entrée correspondantes de la gamme de mesure de l'ED-205.

Remarque : Les plages de mesure sont marquées de la valeur correspondante sur les prises d'entrée.

3.) Connectez les fils d'essai au circuit de mesure et mettez l'alimentation sous tension.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'appareil dans l'intérêt du progrès.

Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans notre documentation et sont livrés étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an.

PeakTech® 07-2021 Mp/Ehr
