Marque	PeakTech
Modèle	205-04
Type de produit	Équipement de mesure pédagogique (multimètre analogique)
Catégorie	Équipements de mesure
Dimensions (L x H x P)	91 x 103 x 10 mm
Longueur d'échelle	65 mm (angle 90°)
Précision courant continu (DC)	±2,0% de la pleine échelle (mouvement à bobine mobile)
Précision courant alternatif (AC)	±2,5% de la pleine échelle (redresseur)
Plages de mesure DC	0-50µA, 0-100µA, 0-1mA, 0-50mA/500mA/5A, 0-3V/15V/300V, -35-0-35µA
Plages de mesure AC	0-15/150V, 0-30/60V, 0-1/5A, 0-5/10A
Prises d'entrée	Prises fusibles de 4 mm
Matériau du boîtier	Acrylique-résine (couverture), échelle blanche, boîtier noir
Fonctions principales	Mesure de tension et courant continu et alternatif, utilisation pédagogique
Consignes de sécurité	Ne pas utiliser en haute énergie, éviter liquides, champs magnétiques puissants, respecter valeurs maxi, déconnecter avant changement de fonction
Entretien et nettoyage	Nettoyer avec chiffon humide et détergent doux, pas de liquide à l'intérieur, débrancher avant nettoyage
Environnement d'utilisation	Intérieur uniquement, éviter températures extrêmes, humidité, vibrations, substances explosives
Réparabilité	Ouverture et réparation réservées à un technicien qualifié
Conformité	CE (2014/30/EU, 2014/35/EU, 2011/65/EU)
Utilisation prévue	Support pédagogique dans les écoles pour l'enseignement de l'électricité

FOIRE AUX QUESTIONS - 205-04 PeakTech

Comment nettoyer l'appareil PeakTech 205-04 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon humide non pelucheux avec un détergent doux. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur pour éviter un court-circuit.

Quelles sont les précautions de sécurité essentielles ?

Ne pas utiliser dans des circuits à haute énergie, ne pas dépasser les valeurs d'entrée maximales, déconnecter les cordons avant de changer de fonction, éviter les champs magnétiques puissants, et porter des vêtements secs.

Quelles plages de mesure sont disponibles en courant continu (DC) ?

Les plages DC incluent : 0-50µA, 0-100µA, 0-1mA, 0-50mA/500mA/5A, 0-3V/15V/300V, et -35-0-35µA.

L'appareil est-il adapté à une utilisation en extérieur ?

Non, l'appareil est destiné à une utilisation en intérieur uniquement, à l'abri des températures extrêmes, de l'humidité et des vibrations.

Comment mesurer une tension alternative (AC) ?

Sélectionnez la bonne plage AC (par ex. 0-150V). Connectez les fils de test aux prises correspondantes, puis au circuit. Coupez l'alimentation avant de brancher, puis mettez sous tension.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez que les fusibles ne sont pas grillés. Si le problème persiste, seul un technicien qualifié peut ouvrir l'appareil pour réparation.

Les piles sont-elles nécessaires ?

La notice ne mentionne pas d'alimentation par pile. L'appareil fonctionne probablement sans pile, mais vérifiez la documentation complète.

Quelle est la précision de l'appareil ?

La précision est de ±2,0% de la pleine échelle pour le courant continu (bobine mobile) et ±2,5% pour le courant alternatif (redresseur).

Que signifie le symbole '-35-0-35µA DC' sur l'échelle ?

C'est une plage de mesure pour un courant continu bipolaire, permettant de mesurer des courants de -35 µA à +35 µA, utile pour des applications avec inversion de polarité.

L'appareil est-il conforme aux normes européennes ?

Oui, il est conforme aux directives CE : 2014/30/EU (CEM), 2014/35/EU (basse tension) et 2011/65/EU (RoHS).

MODE D'EMPLOI 205-04 PeakTech

Instructions d'utilisation

Instruments de test à des fins pédagogiques

Consignes de sécurité

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS).

Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des éclairs de courant ou de tension ou à des courts-circuits, il convient de respecter les consignes de sécurité suivantes pour l'utilisation de l'appareil.

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit.

* Ce dispositif ne doit pas être utilisé dans des circuits à haute énergie.
* Ne posez pas l'appareil sur une surface humide ou mouillée.
* Ne pas déposer de liquide sur l'appareil (risque de court-circuit si l'appareil se renverse).
* Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).
* Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées (risque grave de blessure et/ou de destruction de l'appareil).
* Les tensions d'entrée maximales spécifiées ne doivent pas être dépassées. Si l'on ne peut exclure avec certitude que ces pics de tension soient dépassés sous l'influence de perturbations transitoires ou pour d'autres raisons,

latension de mesure doit être préamortie en conséquence (10:1).

* Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.

* Déconnectez les cordons de test ou la sonde du circuit de mesure avant de passer à une autre fonction de mesure.

* Vérifiez que l'appareil n'est pas endommagé avant de le mettre en service. En cas de doute, ne prenez pas de mesures.

* Effectuezles mesures uniquement avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou sur un tapis isolant.

* Ne touchez pas les fils de test.

* Il est essentiel de respecter les avertissements figurant sur l'appareil.

* Pour les variables mesurées inconnues, passez à la plage de mesure la plus élevée avant de procéder à la mesure.

* Ne pas exposer l'appareil à des températures extrêmes, à la lumière directe du soleil, à une humidité extrême ou à l'humidité.

* Évitez les vibrations importantes.

* Ne faites pas fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).

* Tenir les pistolets à souder chauds éloignés du voisinage immédiat de l'appareil.

* Avant de commencer l'opération de mesure, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à une pièce chaude t vice versa).

* Ne dépassez pas la plage de mesure définie pendant toute mesure. Cela évitera d'endommager l'appareil.

* Ne mesurez les tensions supérieures à 35V DC ou 25V AC que conformément aux règles de sécurité en vigueur. À des tensions plus élevées, des chocs électriques particulièrement dangereux peuvent se produire.
* Nettoyez régulièrement le meuble avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs.
* Cet appareil est destiné à une utilisation en intérieur uniquement.
* Évitez toute proximité avec des substances explosives et inflammables.
* Seuls des techniciens de service qualifiés sont autorisés à ouvrir l'appareil et à effectuer des travaux d'entretien et de réparation.
* Pour éviter d'endommager les commandes, ne posez pas l'avant de l'appareil sur le banc ou le plan de travail.
* Ne pas apporter de modifications techniques à l'appareil.

Nettoyage de l'appareil :

Avant de nettoyer l'appareil, débranchez la fiche secteur de la prise. Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que des détergents disponibles dans le commerce.

Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

1.) Introduction

ED-205 sont principalement utilisés comme supports pédagogiques dans les écoles pour enseigner les leçons d'électricité.

Ils peuvent également être utilisés pour mesurer et comparer les valeurs de courant et de tension ou les équipements et/ou les instruments dans une usine.

Les modèles choisis sont pratiques, précis, confortables et sûrs.

2.) Application de l'électricité en classe

1.) Compréhension des symboles ACV, ACA, DCV et ACA
2.) Comprendre les unités de mesure de l'électricité et de vos conversions
3.) Connexion de l'alimentation électrique à l'ED-205
4.) La polarité de DCV et DCA
5.) Lecture des valeurs mesurées sur les balances
6.) Réglage du point zéro

3.) Spécifications

* Précision :

Mouvement de +/- 2,0 % F.S.

la bobine mobile

Mouvement du +/- 2,5 % DE L'E.M.

fer à repasser

Redresseur +/- 2,5 % DE L'E.M.

* Dimensions en mm (LxHxP) 91x103x10

* Longueur de la gamme 65mm (Angle : 90°)

* Prises d'entrée Prises de fusibles de 4 mm

* Matériau et couleur Couverture de l'instrument en acrylique-résine, échelle blanche, boîtier noir

4.) Plages de mesure standard

Zone	Résistance interne	Chute de tension
0-50uA DC	2000	100mV
0-100uA DC	1000	100mV
0-1mA DC	50	50mV
0-50mA/500mA/5A DC	7.2 (mesurande Sensibilité : 30mV) en sériecommuté : 3,5Plage de 50mA : 821mPortée de 500mA : 83,6mGamme 5A : 10,7m	Gamme 50mA : 37mVGamme 500mA : 41mVGamme 5A : 52mV
0-3V / 15V DC	503V : 3 kΩ15V : 15 kΩ	1mA ou 50mV1mA
0-3V / 15V / 300V DC	503V : 3 kΩ15V : 15 kΩ300V : 300 kΩ	1mA ou 50mV1mA
-35-0-35uA DC	1000	+/-35mV
0-1 / 5A	Redresseur 2000	50μA
0-5 / 10A	Redresseur 2000	50μA
0-15 / 150V AC	Redresseur 50	1mA
0-30V / 60V AC	Redresseur 50	1mA

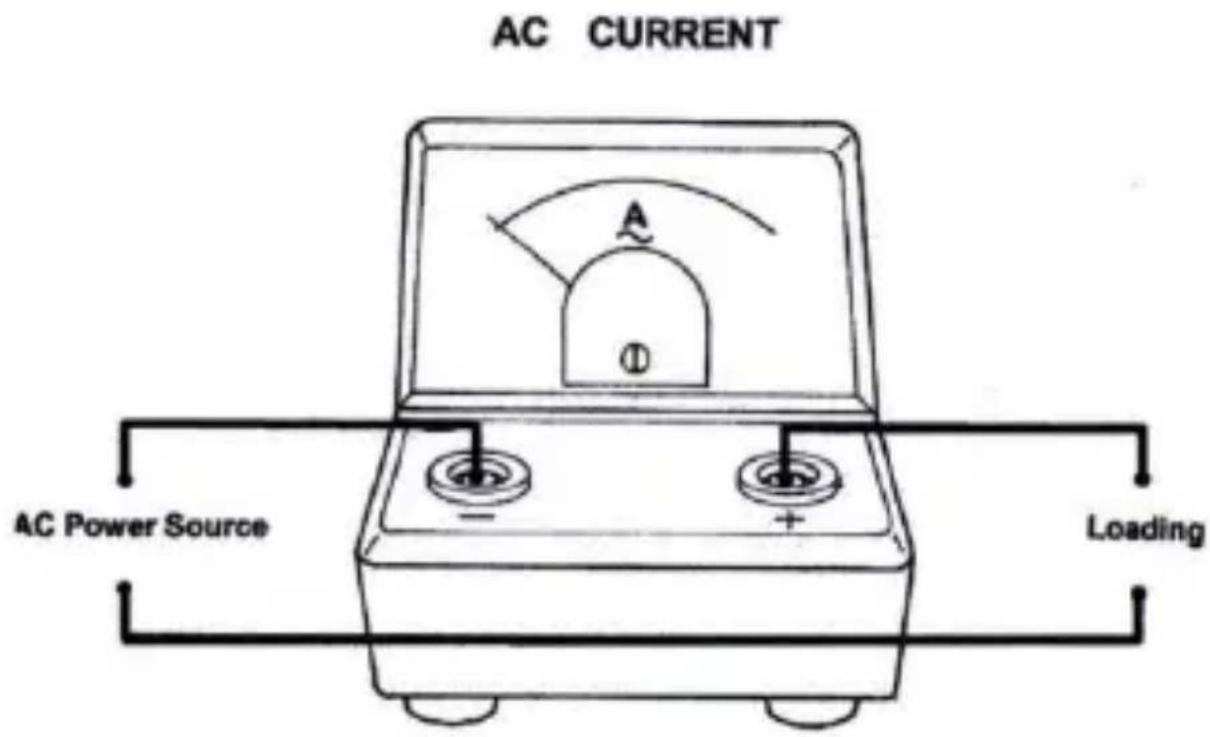

5. les connexions

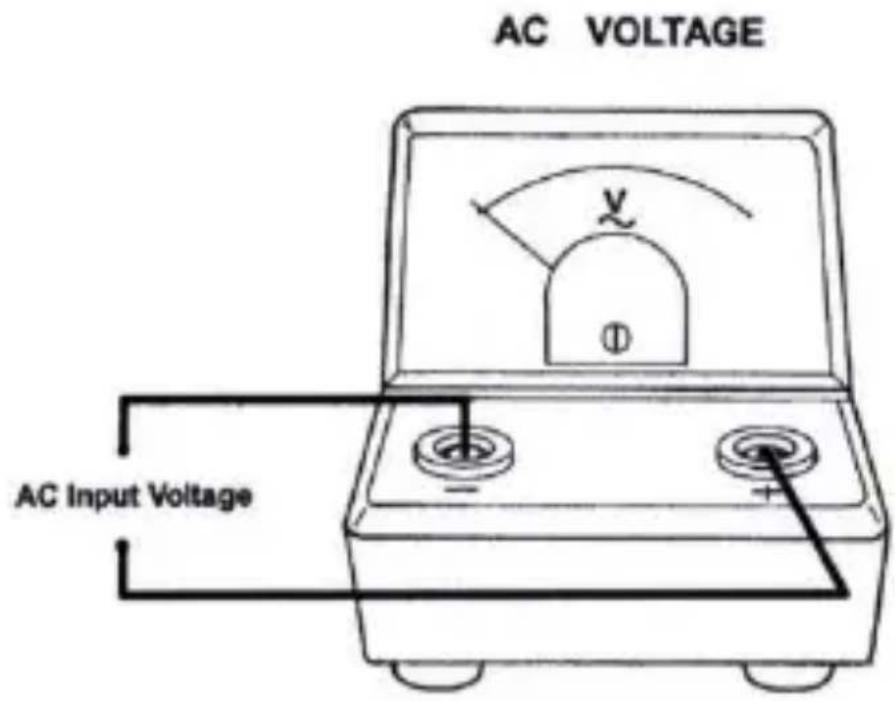

AC VOLTAGE AC Input Voltage

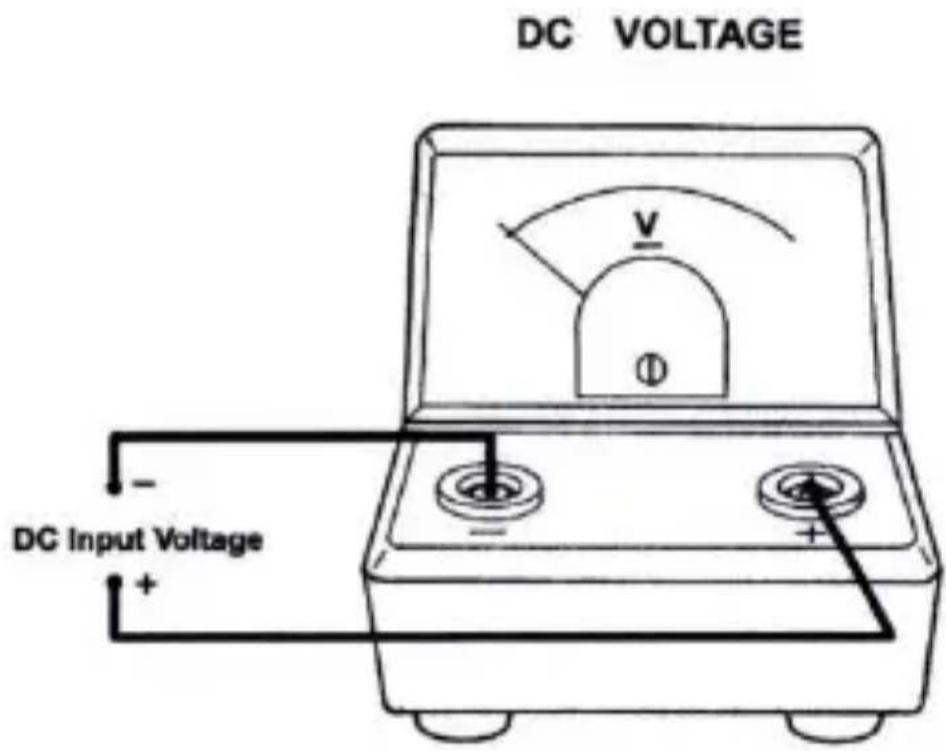

DC VOLTAGE - DC Input Voltage +

6. opération de mesure

Pour des raisons de sécurité, éteignez le circuit de mesure avant de procéder à la mesure. (Coupez l'alimentation électrique)

1) Déterminer le courant ou la tension attendus avant la mesure.
2) Connecter les fils d'essai aux prises d'entrée correspondantes de la gamme de mesure de l'ED-205.

Remarque : Les plages de mesure sont marquées de la valeur correspondante sur les prises d'entrée.

3.) Connectez les fils d'essai au circuit de mesure et mettez l' alimentation sous tension.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'appareil dans l'intérêt du progrès.

Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans notre documentation et sont livrés étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an.

PeakTech® 07-2021 Mp/Ehr
