Caractéristiques	Détails
Type d'appareil	Multimètre numérique
Plage de mesure de tension	0-600 V AC/DC
Plage de mesure de courant	0-10 A AC/DC
Plage de mesure de résistance	0-20 MΩ
Fonctions supplémentaires	Mesure de fréquence, test de diode, test de continuité
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles 9V
Dimensions	200 x 100 x 40 mm
Poids	300 g
Utilisation	Idéal pour les professionnels et les amateurs d'électronique
Maintenance	Vérifier régulièrement l'état des piles et nettoyer les contacts
Sécurité	Conforme aux normes de sécurité IEC 61010-1
Accessoires inclus	Câbles de mesure, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - 205-09 PeakTech

Comment calibrer le PeakTech 205-09 ?

Pour calibrer le PeakTech 205-09, veuillez suivre les instructions du manuel d'utilisation. Assurez-vous d'utiliser un étalon de référence approprié et de suivre les étapes de calibration spécifiées.

Que faire si l'affichage est flou ?

Si l'affichage est flou, vérifiez la propreté de l'écran et nettoyez-le délicatement. Si le problème persiste, essayez de régler le contraste ou la luminosité dans les paramètres de l'appareil.

Comment changer la pile du PeakTech 205-09 ?

Pour changer la pile, ouvrez le compartiment à l'arrière de l'appareil en dévissant les vis. Remplacez la pile par une nouvelle pile de type spécifié dans le manuel et refermez le compartiment.

Pourquoi l'appareil ne s'allume-t-il pas ?

Si l'appareil ne s'allume pas, vérifiez d'abord si la pile est correctement installée et chargée. Si la pile est en bon état, il pourrait y avoir un problème interne nécessitant une assistance technique.

Comment interpréter les mesures affichées par le PeakTech 205-09 ?

Les mesures affichées doivent être interprétées en fonction des unités de mesure sélectionnées. Consultez le manuel d'utilisation pour comprendre les différentes échelles et unités disponibles.

L'appareil affiche un message d'erreur, que faire ?

Si un message d'erreur s'affiche, reportez-vous au manuel d'utilisation pour identifier l'erreur et suivez les recommandations fournies pour résoudre le problème.

Comment effectuer une mise à jour du firmware ?

Pour effectuer une mise à jour du firmware, téléchargez la dernière version du firmware depuis le site officiel de PeakTech et suivez les instructions fournies dans le manuel d'utilisation.

Est-ce que le PeakTech 205-09 est résistant à l'eau ?

Le PeakTech 205-09 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau pour préserver son bon fonctionnement.

Comment nettoyer l'appareil ?

Pour nettoyer le PeakTech 205-09, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le PeakTech 205-09 peuvent être commandées auprès de votre revendeur PeakTech local ou directement sur le site officiel de PeakTech.

MODE D'EMPLOI 205-09 PeakTech

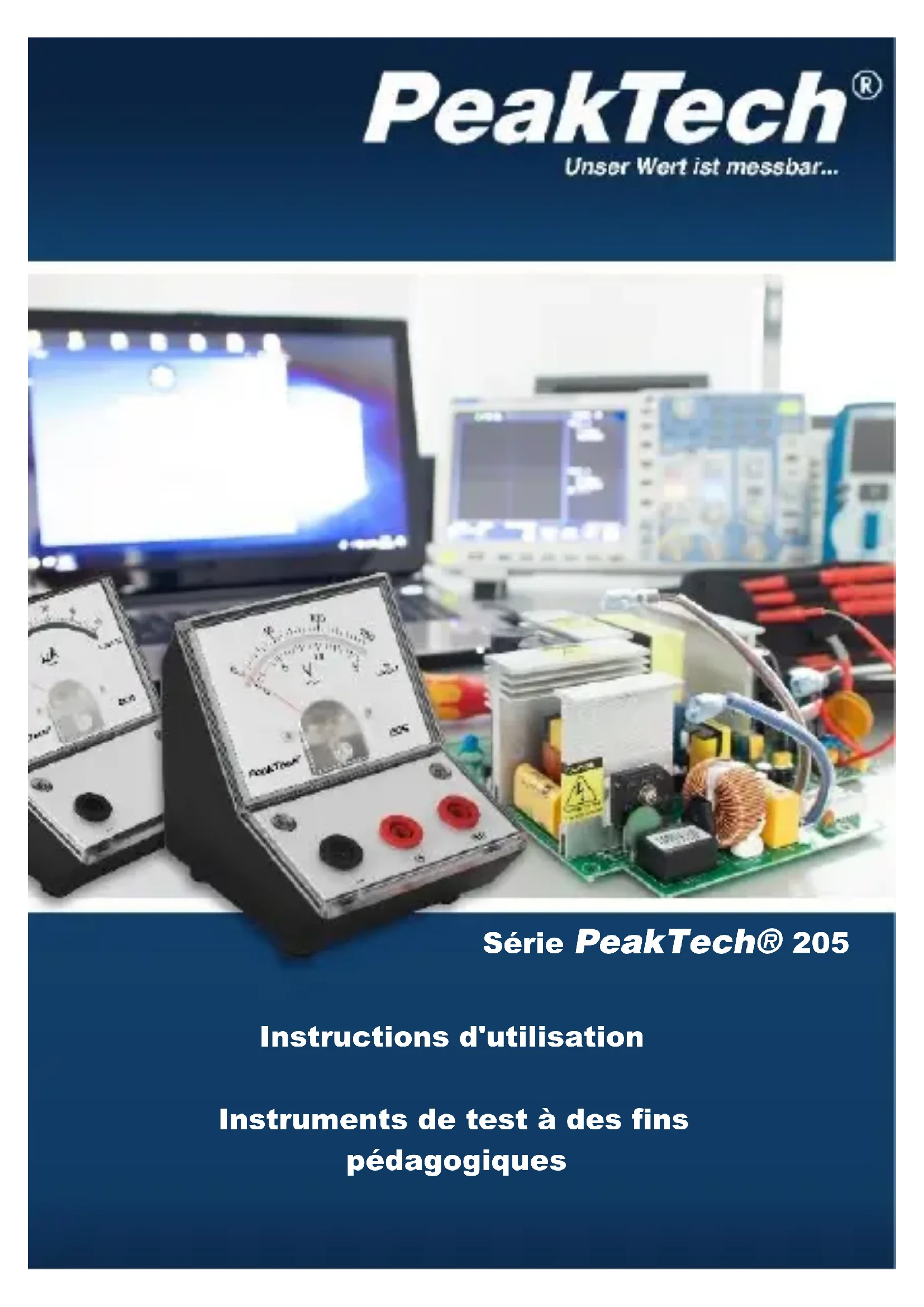

Instructions d'utilisation Instruments de test à des fins pédagogiques Série PeakTech® 2052 Consignes de sécurité Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des éclairs de courant ou de tension ou à des courts-circuits, il convient de respecter les consignes de sécurité suivantes pour l'utilisation de l'appareil. Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit. Ce dispositif ne doit pas être utilisé dans des circuits à haute énergie. Ne posez pas l'appareil sur une surface humide ou mouillée. Ne pas déposer de liquide sur l'appareil (risque de court- circuit si l'appareil se renverse). Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.). Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées (risque grave de blessure et/ou de destruction de l'appareil). Les tensions d'entrée maximales spécifiées ne doivent pas être dépassées. Si l'on ne peut exclure avec certitude que ces pics de tension soient dépassés sous l'influence de perturbations transitoires ou pour d'autres raisons,3 latension de mesure doit être préamortie en conséquence (10:1). Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé. Déconnectez les cordons de test ou la sonde du circuit de mesure avant de passer à une autre fonction de mesure. Vérifiez que l'appareil n'est pas endommagé avant de le mettre en service. En cas de doute, ne prenez pas de mesures. Effectuezles mesures uniquement avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou sur un tapis isolant. Ne touchez pas les fils de test. Il est essentiel de respecter les avertissements figurant sur l'appareil. Pour les variables mesurées inconnues, passez à la plage de mesure la plus élevée avant de procéder à la mesure. Ne pas exposer l'appareil à des températures extrêmes, à la lumière directe du soleil, à une humidité extrême ou à l'humidité. Évitez les vibrations importantes. Ne faites pas fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.). Tenir les pistolets à souder chauds éloignés du voisinage immédiat de l'appareil. Avant de commencer l'opération de mesure, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à une pièce chaude t vice versa). Ne dépassez pas la plage de mesure définie pendant toute mesure. Cela évitera d'endommager l'appareil.4 Ne mesurez les tensions supérieures à 35V DC ou 25V AC que conformément aux règles de sécurité en vigueur. À des tensions plus élevées, des chocs électriques particulièrement dangereux peuvent se produire. Nettoyez régulièrement le meuble avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs. Cet appareil est destiné à une utilisation en intérieur uniquement. Évitez toute proximité avec des substances explosives et inflammables. Seuls des techniciens de service qualifiés sont autorisés à ouvrir l'appareil et à effectuer des travaux d'entretien et de réparation. Pour éviter d'endommager les commandes, ne posez pas l'avant de l'appareil sur le banc ou le plan de travail. Ne pas apporter de modifications techniques à l'appareil. Nettoyage de l'appareil : Avant de nettoyer l'appareil, débranchez la fiche secteur de la prise. Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que des détergents disponibles dans le commerce. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.5 1.) Introduction ED-205 sont principalement utilisés comme supports pédagogiques dans les écoles pour enseigner les leçons d'électricité. Ils peuvent également être utilisés pour mesurer et comparer les valeurs de courant et de tension ou les équipements et/ou les instruments dans une usine. Les modèles choisis sont pratiques, précis, confortables et sûrs. 2.) Application de l'électricité en classe 1.) Compréhension des symboles ACV, ACA, DCV et ACA 2.) Comprendre les unités de mesure de l'électricité et de vos conversions 3.) Connexion de l'alimentation électrique à l'ED-205 4.) La polarité de DCV et DCA 5.) Lecture des valeurs mesurées sur les balances 6.) Réglage du point zéro6 Mouvement de +/- 2,0 % F.S. la bobine mobile

Mouvement du +/- 2,5 % DE L'E.M. fer à repasser

Couverture de l'instrument en acrylique- résine, échelle blanche, boîtier noir 3.) Spécifications Précision :

Redresseur +/- 2,5 % DE L'E.M. Dimensions en mm (LxHxP) 91x103x10 Longueur de la gamme 65mm (Angle : 90°) Prises d'entrée Prises de fusibles de 4 mm Matériau et couleur7 4.) Plages de mesure standard Zone Résistance interne Chute de tension 0-50uA DC

Sensibilité : 30mV) en série commuté : 3,5 Plage de 50mA : 821m Portée de 500mA : 83,6m Gamme 5A : 10,7m

50µA 0-15 / 150V AC Redresseur

1mA 0-30V / 60V AC Redresseur

5. les connexions910

6. opération de mesure

Pour des raisons de sécurité, éteignez le circuit de mesure avant de procéder à la mesure. (Coupez l'alimentation électrique)

1) Déterminer le courant ou la tension attendus avant

2) Connecter les fils d'essai aux prises d'entrée

correspondantes de la gamme de mesure de l'ED-

Remarque : Les plages de mesure sont marquées de la valeur correspondante sur les prises d'entrée. 3.) Connectez les fils d'essai au circuit de mesure et mettez l' alimentation sous tension.11 Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'appareil dans l'intérêt du progrès. Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans notre documentation et sont livrés étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an.
