Type de produit	Multimètre analogique pédagogique
Marque	PeakTech
Modèle	205-12
Dimensions (L x H x P)	91 x 103 x 10 mm
Poids	Environ 200 g
Longueur d'échelle	65 mm (angle 90°)
Précision	±2,0% de la pleine échelle (mouvement bobine mobile), ±2,5% (fer mobile), ±2,5% (redresseur)
Prises d'entrée	Prises fusibles de 4 mm
Matériau du boîtier	Résine acrylique (couverture), échelle blanche, boîtier noir
Plages de mesure courant continu	0-50 µA, 0-100 µA, 0-1 mA, 0-50 mA, 0-500 mA, 0-5 A, -35-0-35 µA
Plages de mesure tension continue	0-3 V, 0-15 V, 0-300 V
Plages de mesure courant alternatif	0-1 A, 0-5 A, 0-5 A, 0-10 A
Plages de mesure tension alternative	0-15 V, 0-150 V, 0-30 V, 0-60 V
Alimentation	Aucune (appareil passif, sans pile)
Fonctions principales	Mesure de tension et courant continu et alternatif, utilisation pédagogique
Sécurité	Conforme CE (CEM, basse tension, RoHS), ne pas utiliser sur circuits haute énergie, protection par fusibles
Entretien et nettoyage	Nettoyer avec un chiffon humide et détergent doux, ne pas laisser pénétrer de liquide
Réparabilité	Ouverture et réparation réservées à un technicien qualifié
Informations générales	Utilisation en intérieur uniquement, éviter champs magnétiques, température ambiante de stabilisation

FOIRE AUX QUESTIONS - 205-12 PeakTech

Comment mesurer une tension continue avec le PeakTech 205-12 ?

Sélectionnez la plage DCV appropriée (3, 15 ou 300V). Connectez les cordons aux prises d'entrée correspondantes. Branchez les pointes de test en parallèle au circuit, respectez la polarité. Lisez la valeur sur l'échelle DCV.

L'appareil nécessite-t-il une pile ?

Non, le PeakTech 205-12 est un multimètre analogique passif. Il ne fonctionne sans pile ; l'énergie nécessaire à la déviation de l'aiguille provient du circuit mesuré.

Quelles sont les précautions de sécurité essentielles ?

Ne dépassez jamais les valeurs d'entrée maximales (par ex. 300V DC). N'utilisez pas sur des circuits haute énergie. Déconnectez les cordons avant de changer de fonction. Portez des chaussures isolantes et travaillez sur un tapis isolant.

Comment régler le zéro de l'aiguille ?

Utilisez la vis de réglage du zéro située sur le boîtier (généralement en façade). Tournez-la doucement pour aligner l'aiguille sur le zéro de l'échelle lorsque l'appareil n'est connecté à rien.

Que faire si l'aiguille ne bouge pas lors d'une mesure ?

Vérifiez les connexions, que l'appareil est sur la bonne plage, que le circuit est sous tension et que les fusibles ne sont pas grillés. Si le problème persiste, consultez un technicien.

Puis-je mesurer des résistances avec cet appareil ?

Non, le PeakTech 205-12 ne dispose pas de fonction ohmmètre. Il est conçu pour mesurer les tensions et courants continus et alternatifs à des fins pédagogiques.

Quelle est la catégorie de surtension (CAT) de l'appareil ?

La notice ne précise pas de catégorie CAT. L'appareil est destiné à un usage pédagogique sur des circuits basse tension. Ne l'utilisez pas sur des installations secteur sans protection adaptée.

Comment nettoyer le multimètre ?

Débranchez tout cordon. Utilisez un chiffon humide non pelucheux avec un détergent doux. Ne laissez pas de liquide pénétrer à l'intérieur. N'utilisez pas de solvants ou d'abrasifs.

Où puis-je trouver des fusibles de remplacement ?

Les fusibles sont des modèles standards de 4 mm. Ils doivent avoir les mêmes caractéristiques électriques que ceux d'origine. Contactez le service après-vente PeakTech ou un revendeur agréé.

L'appareil est-il adapté pour une utilisation en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Évitez l'exposition à l'humidité, à la lumière directe du soleil et aux températures extrêmes.

MODE D'EMPLOI 205-12 PeakTech

Instructions d'utilisation

Instruments de test à des fins pédagogiques

Consignes de sécurité

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS).

Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des éclairs de courant ou de tension ou à des courts-circuits, il convient de respecter les consignes de sécurité suivantes pour l'utilisation de l'appareil.

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit.

* Ce dispositif ne doit pas être utilisé dans des circuits à haute énergie.
* Ne posez pas l'appareil sur une surface humide ou mouillée.
* Ne pas déposer de liquide sur l'appareil (risque de court-circuit si l'appareil se renverse).
* Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).
* Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées (risque grave de blessure et/ou de destruction de l'appareil).
* Les tensions d'entrée maximales spécifiées ne doivent pas être dépassées. Si l'on ne peut exclure avec certitude que ces pics de tension soient dépassés sous l'influence de perturbations transitoires ou pour d'autres raisons,

latension de mesure doit être préamortie en conséquence (10:1).

* Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.

* Déconnectez les cordons de test ou la sonde du circuit de mesure avant de passer à une autre fonction de mesure.

* Vérifiez que l'appareil n'est pas endommagé avant de le mettre en service. En cas de doute, ne prenez pas de mesures.

* Effectuezles mesures uniquement avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou sur un tapis isolant.

* Ne touchez pas les fils de test.

* Il est essentiel de respecter les avertissements figurant sur l'appareil.

* Pour les variables mesurées inconnues, passez à la plage de mesure la plus élevée avant de procéder à la mesure.

* Ne pas exposer l'appareil à des températures extrêmes, à la lumière directe du soleil, à une humidité extrême ou à l'humidité.

* Évitez les vibrations importantes.

* Ne faites pas fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).

* Tenir les pistolets à souder chauds éloignés du voisinage immédiat de l'appareil.

* Avant de commencer l'opération de mesure, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à une pièce chaude t vice versa).

* Ne dépassez pas la plage de mesure définie pendant toute mesure. Cela évitera d'endommager l'appareil.

* Ne mesurez les tensions supérieures à 35V DC ou 25V AC que conformément aux règles de sécurité en vigueur. À des tensions plus élevées, des chocs électriques particulièrement dangereux peuvent se produire.
* Nettoyez régulièrement le meuble avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs.
* Cet appareil est destiné à une utilisation en intérieur uniquement.
* Évitez toute proximité avec des substances explosives et inflammables.
* Seuls des techniciens de service qualifiés sont autorisés à ouvrir l'appareil et à effectuer des travaux d'entretien et de réparation.
* Pour éviter d'endommager les commandes, ne posez pas l'avant de l'appareil sur le banc ou le plan de travail.
* Ne pas apporter de modifications techniques à l'appareil.

Nettoyage de l'appareil :

Avant de nettoyer l'appareil, débranchez la fiche secteur de la prise. Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que des détergents disponibles dans le commerce.

Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

1.) Introduction

ED-205 sont principalement utilisés comme supports pédagogiques dans les écoles pour enseigner les leçons d'électricité.

Ils peuvent également être utilisés pour mesurer et comparer les valeurs de courant et de tension ou les équipements et/ou les instruments dans une usine.

Les modèles choisis sont pratiques, précis, confortables et sûrs.

2.) Application de l'électricité en classe

1.) Compréhension des symboles ACV, ACA, DCV et ACA
2.) Comprendre les unités de mesure de l'électricité et de vos conversions
3.) Connexion de l'alimentation électrique à l'ED-205
4.) La polarité de DCV et DCA
5.) Lecture des valeurs mesurées sur les balances
6.) Réglage du point zéro

3.) Spécifications

* Précision :

Mouvement de +/- 2,0 % F.S.

la bobine mobile

Mouvement du +/- 2,5 % DE L'E.M.

fer à repasser

Redresseur +/- 2,5 % DE L'E.M.

* Dimensions en mm (LxHxP) 91x103x10

* Longueur de la gamme 65mm (Angle : 90°)

* Prises d'entrée Prises de fusibles de 4 mm

* Matériau et couleur Couverture de l'instrument en acrylique-résine, échelle blanche, boîtier noir

4.) Plages de mesure standard

Zone	Résistance interne	Chute de tension
0-50uA DC	2000	100mV
0-100uA DC	1000	100mV
0-1mA DC	50	50mV
0-50mA/500mA/5A DC	7.2 (mesurande Sensibilité : 30mV) en sériecommuté : 3,5Plage de 50mA : 821mPortée de 500mA : 83,6mGamme 5A : 10,7m	Gamme 50mA : 37mVGamme 500mA : 41mVGamme 5A : 52mV
0-3V / 15V DC	503V : 3 kΩ15V : 15 kΩ	1mA ou 50mV1mA
0-3V / 15V / 300V DC	503V : 3 kΩ15V : 15 kΩ300V : 300 kΩ	1mA ou 50mV1mA
-35-0-35uA DC	1000	+/-35mV
0-1 / 5A	Redresseur 2000	50μA
0-5 / 10A	Redresseur 2000	50μA
0-15 / 150V AC	Redresseur 50	1mA
0-30V / 60V AC	Redresseur 50	1mA

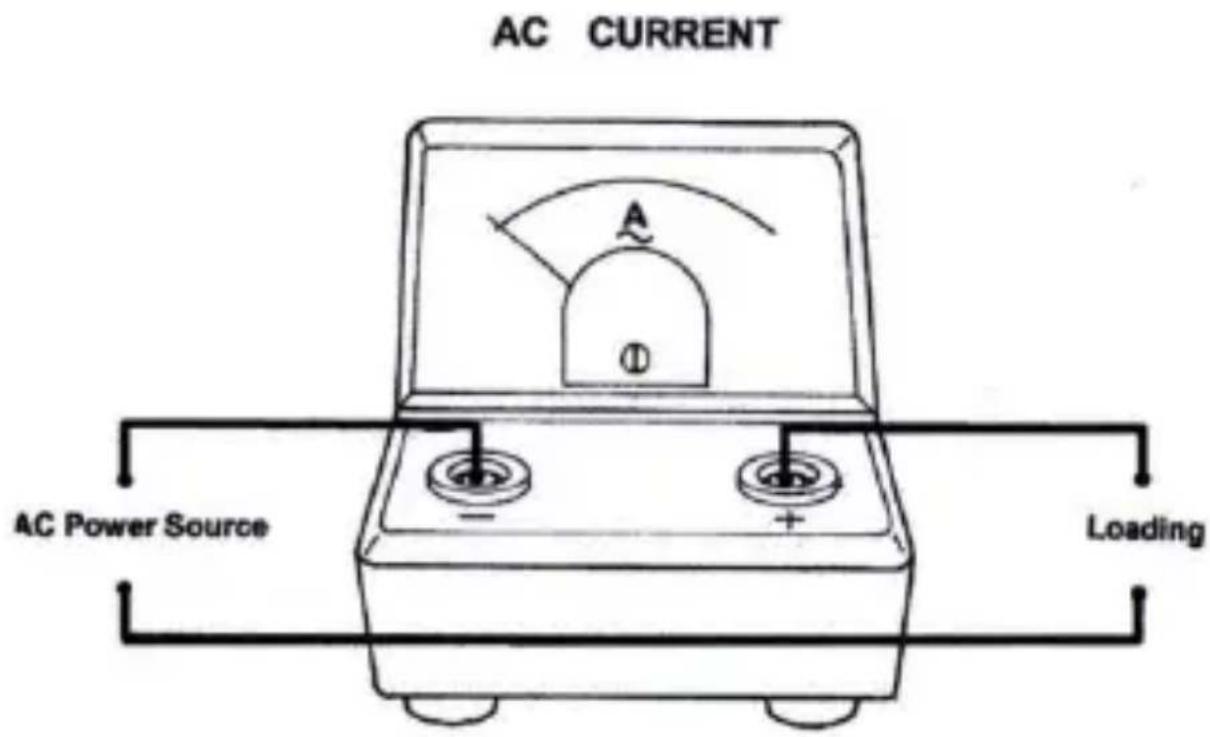

5. les connexions

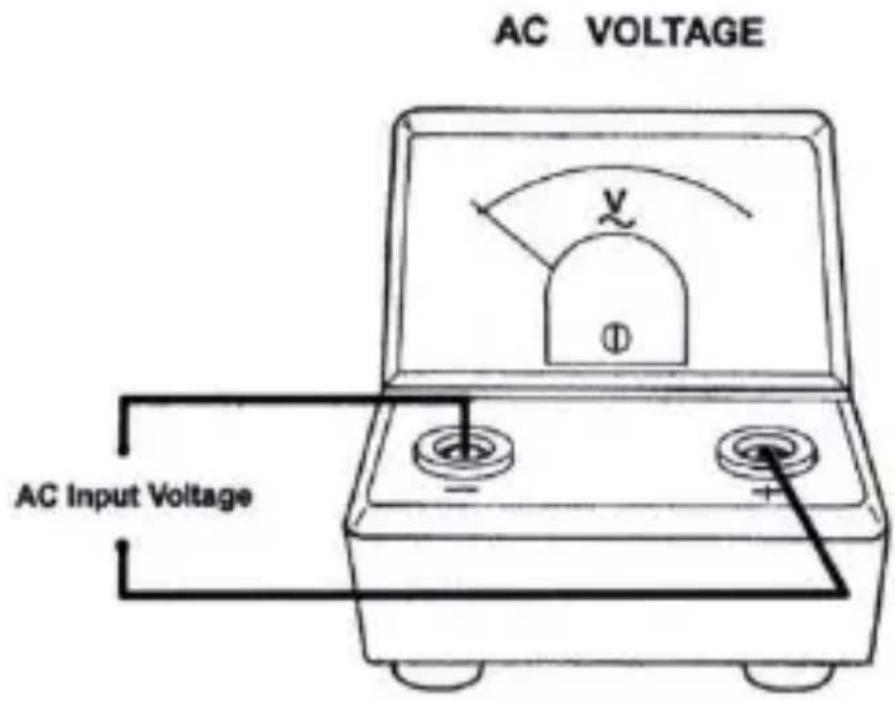

AC VOLTAGE AC Input Voltage

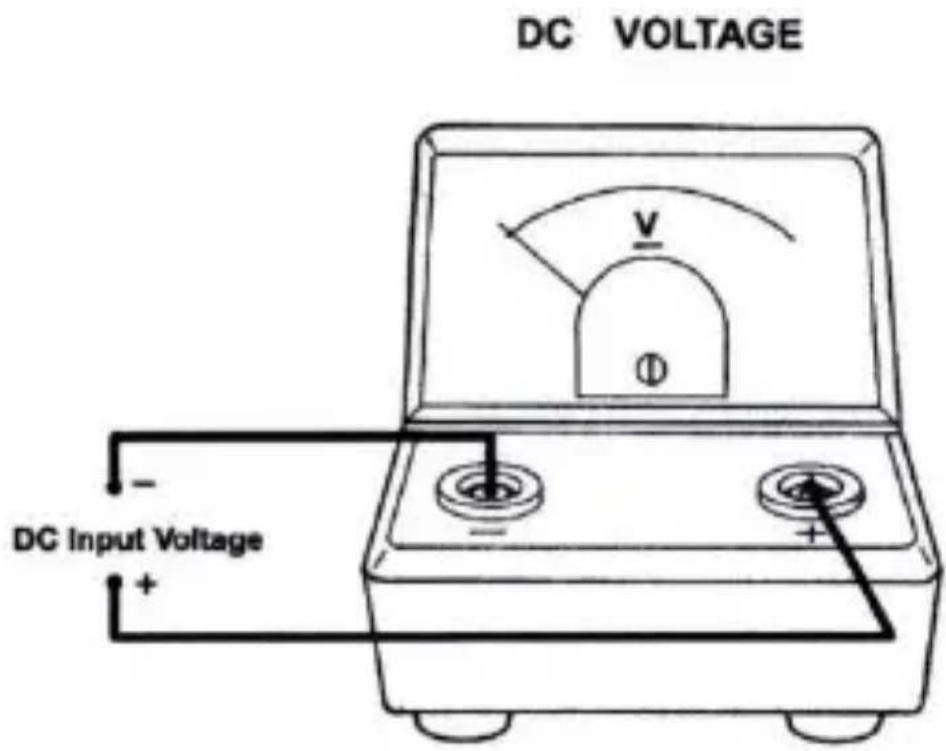

DC VOLTAGE - - DC Input Voltage +

6. opération de mesure

Pour des raisons de sécurité, éteignez le circuit de mesure avant de procéder à la mesure. (Coupez l'alimentation électrique)

1) Déterminer le courant ou la tension attendus avant la mesure.
2) Connecter les fils d'essai aux prises d'entrée correspondantes de la gamme de mesure de l'ED-205.

Remarque : Les plages de mesure sont marquées de la valeur correspondante sur les prises d'entrée.

3.) Connectez les fils d'essai au circuit de mesure et mettez l'alimentation sous tension.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'appareil dans l'intérêt du progrès.

Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans notre documentation et sont livrés étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an.

PeakTech® 07-2021 Mp/Ehr
