5165 - équipements de mesure PeakTech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luxmètre numérique
Marque	PeakTech
Modèle	5165
Affichage	Écran LCD 3 1/2 chiffres avec rétro-éclairage automatique
Plages de mesure (Lux)	2000 Lux, 20000 Lux, 200000 Lux
Résolution (Lux)	1 Lux (plage 2000), 10 Lux (20000), 100 Lux (200000)
Plages de mesure (FC)	200 FC, 2000 FC, 20000 FC
Résolution (FC)	0,1 FC (plage 200), 1 FC (2000), 10 FC (20000)
Précision	± 4 % de l'échelle (< 10k lux), ± 5 % (> 10k lux), calibré avec lampe 2856 K
Taux de mesure	1,5 mesure/seconde
Fonctions	DATA-HOLD, MAX/MIN, arrêt automatique (10 min), rétro-éclairage automatique
Alimentation	Pile 9 V (type 6F22 ou équivalent)
Indicateur de batterie faible	Oui (symbole batterie)
Dimensions (L × H × P)	55 × 155 × 35 mm
Poids	120 g
Température de fonctionnement	0 à 50 °C, < 80 % HR
Température de stockage	-10 à 50 °C, < 70 % HR
Capteur	Photodiode intégrée
Filetage pour trépied	Oui (au dos)
Conformité	CE (2014/30/EU, 2011/65/EU)
Nettoyage	Chiffon humide et détergent doux, éviter liquide à l'intérieur
Sécurité	Respecter les consignes : pas d'exposition à températures extrêmes, humidité, champs magnétiques, etc.
Réparabilité	Remplacement de pile uniquement par l'utilisateur
Calibration recommandée	Tous les ans
Accessoires inclus	Pile 9 V, manuel d'utilisation

FOIRE AUX QUESTIONS - 5165 PeakTech

Comment mesurer l'éclairement avec le PeakTech 5165 ?

Retirez le capuchon de protection du capteur de lumière. Appuyez sur le bouton ON pour allumer l'appareil. Sélectionnez la plage de mesure souhaitée avec le bouton RANGE. Placez le capteur face à la source lumineuse et lisez la valeur sur l'écran.

Que faire si l'affichage indique '1' ?

L'affichage '1' signifie un dépassement de plage. L'intensité lumineuse est supérieure à la plage sélectionnée. Changez de plage de mesure avec le bouton RANGE jusqu'à obtenir une lecture normale.

Comment utiliser la fonction DATA-HOLD ?

Appuyez sur le bouton MAX/MIN - HOLD pour geler la lecture courante. Le symbole HOLD apparaît à l'écran. Appuyez à nouveau pour passer en mode MAX, puis MIN, et encore une fois pour revenir au mode normal.

Comment basculer entre les unités Lux et FC ?

Maintenez enfoncé le bouton RANGE, puis appuyez sur ON pour allumer l'appareil en mode FC. Pour revenir en Lux, éteignez l'appareil, maintenez RANGE et rallumez avec ON.

Que signifie le symbole de batterie qui s'allume ?

Le symbole de batterie indique que la tension de la pile est insuffisante. Remplacez la pile dès que possible pour éviter des mesures inexactes.

Comment remplacer la pile du luxmètre ?

Ouvrez le compartiment à piles à l'arrière de l'appareil. Retirez la pile usagée et insérez une nouvelle pile 9 V de type 6F22 ou équivalent en respectant la polarité. Refermez le compartiment.

Pourquoi l'appareil s'éteint-il tout seul ?

Le luxmètre est doté d'une fonction d'arrêt automatique après 10 minutes d'inactivité. Pour le rallumer, appuyez sur le bouton ON.

Comment nettoyer le PeakTech 5165 ?

Nettoyez le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs ou corrosifs. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.

Quelle est la précision du luxmètre ?

La précision est de ± 4 % de l'échelle pour les mesures inférieures à 10 000 lux, et de ± 5 % pour les mesures supérieures. L'appareil est calibré avec une lampe à incandescence standard de 2856 K.

Le rétro-éclairage fonctionne-t-il manuellement ?

Non, le rétro-éclairage est automatique. Il s'active lorsque le capteur de luminosité situé sur le panneau avant détecte des conditions de faible luminosité.

MODE D'EMPLOI 5165 PeakTech

Manuel d'utilisation

Luxmètre numérique

1. consignes de sécurité pour l'utilisation de l'appareil

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2011/65/EU (RoHS).

Lisez attentivement le mode d'emploi avant d'utiliser l'appareil. Les consignes de sécurité suivantes doivent être respectées pour l'utilisation de l'appareil. Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit :

* Il est essentiel de respecter les avertissements figurant sur l'appareil.
* Ne pas exposer l'appareil à des températures extrêmes, à la lumière directe du soleil, à une humidité extrême ou à l'humidité.
* Évitez les fortes vibrations
* Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).
* L'appareil doit être stabilisé à la température ambiante avant le début des opérations de mesure.
* Remplacez la batterie dès que le symbole de la batterie "s'allume. Une tension insuffisante de la batterie peut entraîner des résultats de mesure inexacts.
* Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, retirez la batterie de son compartiment.
* Nettoyez régulièrement le meuble avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs.
* Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.

* Évitez toute proximité avec des substances explosives et inflammables.

* ne pas apporter de modifications techniques à l'appareil

* L'ouverture de l'appareil et les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens de service qualifiés.

* Les instruments de mesure ne sont pas à mettre entre les mains des enfants !

Nettoyage de l'appareil

Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que du liquide vaisselle disponible dans le commerce. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

Introduction

Ce luxmètre nouvellement développé mesure l'éclairement actuel, via un capteur installé de façon permanente, pour une évaluation rapide et précise des résultats de mesure.

2. caractéristiques techniques

▶ Écran LCD de 3 1/2 chiffres de 10 mm (max. 1999)
▶ Rétro-éclairage automatique
▶ Mesures de lux jusqu'à 200 000 lux
▶ FC (lm/ft²) Mesures jusqu'à 20000 FC
▶ Taux de mesure rapide de 1,5 mesure/seconde
▶ Conception robuste et maniable du boîtier
▶ Fonction de maintien de la valeur mesur

3. données techniques

Afficher	Écran LCD avec rétro-éclairage automatique
Plages de mesure	2000 Lux20000 Lux200000 Lux
Résolution	1 Lux (2000)10 Lux (20000)100 lux (200000)
Précision	(< 10k lux)	+/- 4 % échelle
	(> 10k lux)	+/- 5 % échelle
	Calibré avec une lampe à incandescence standard de 2856 K
Séquence de mesure	1,5 x par seconde, typique
Indicateur d'état de la batterie	Le symbole de la batterie "s'affiche à l'écran lorsque la tension de la batterie est insuffisante.
Arrêt automatique	Après 10 minutes
DATA-HOLD	La valeur mesurée est maintenue dans l'affichage
Alimentation électrique	Pile 9V, 6F22 ou équivalent
Température de fonctionnement	0°C ~ 50°C ; <80% RH
Température de stockage	-10°C ~ 50°C ; <70% RH
Dimensions (LxHxP)	55 x 155 x 35mm
Poids :	120g

4. les commandes et les connexions de l'appareil

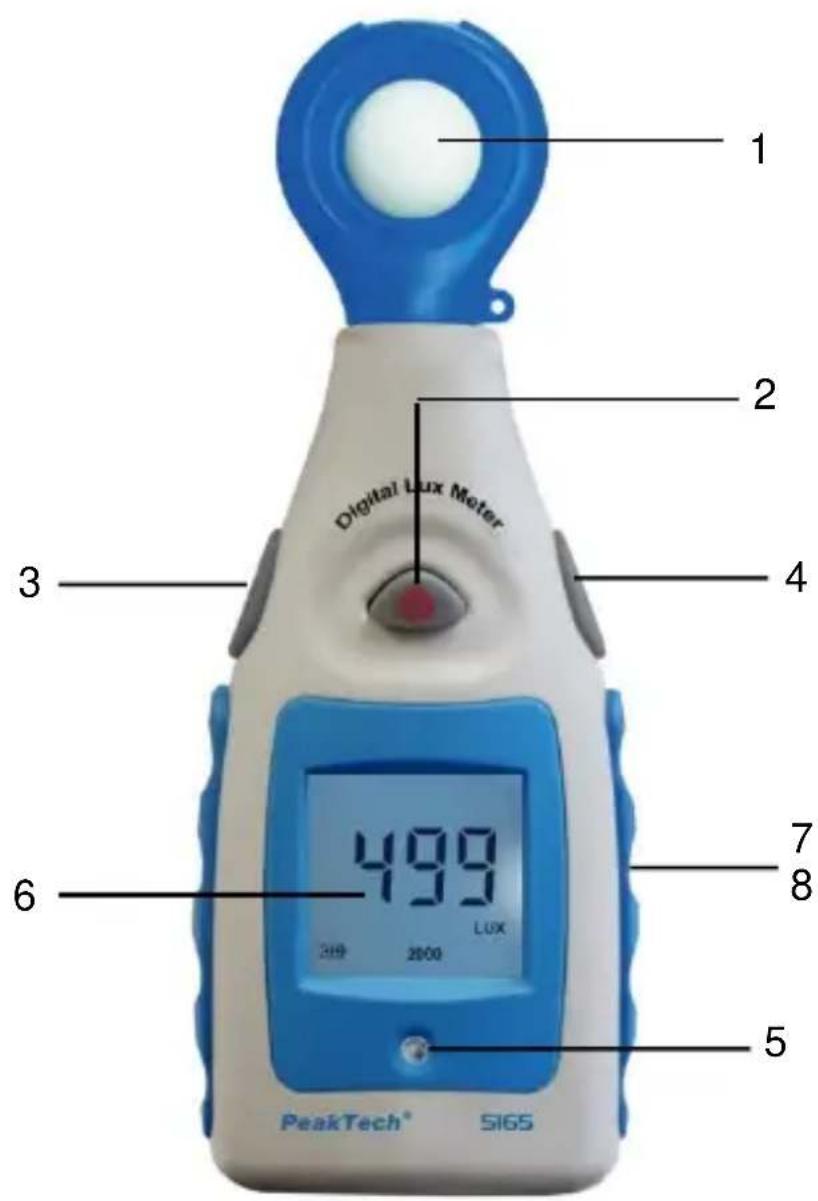

1 2 Digital Lux Meter 3 4 5 6 499 2000 LUX 7 8 PeakTech® SI65

1.) Capteur de lumière / photodiode
2.) ON - Interrupteur de marche
3.) Plage de mesure Touche Shift
4.) Bouton MAX/MIN, HOLD
5.) Capteur de luminosité (pour le rétro-éclairage)
6.) Affichage de la valeur mesurée
7.) Compartiment de la batterie (arrière)
8.) Filetage pour trépied (arrière)

4.1 Symboles d'affichage

	Le symbole indique le niveau de charge de la batterie. Une pile vide doit être remplacée dès que possible et influence le résultat de la mesure.
HOLD	Data Hold : Indique la fonction de maintien de la valeur mesurée activée.
MAX	Display ne se renouvelle qu'avec une nouvelle valeur maximale
MIN	L'affichage se renouvelle uniquement avec une nouvelle valeur minimale.
200200020000200000	gamme de mesure sélectionnée
LUX	Unité d'intensité lumineuse en lux
FC	Unité d'intensité lumineuse en lumen / pied carré (lm/ft ^2 )

5. fonctionnement

1. Retirez le capuchon de protection attaché au capteur de lumière.
2. Appuyez sur le bouton "ON" pour mettre l'appareil en marche.
3. Sélectionnez la plage de mesure à l'aide du bouton RANGE (3) situé sur le côté de l'appareil.

Les trois plages de mesure possibles sont les suivantes :

Plage de mesure	Afficher	Résolution
0 ... 2000	LUX	1 Lux
20000	x10 LUX	10 Lux
200000	x100 LUX	100 Lux

Après avoir sélectionné la plage de mesure souhaitée, vous pouvez commencer vos mesures. Si l'affichage de débordement "l" apparaît, l'intensité lumineuse est supérieure à la plage de mesure sélectionnée. Si nécessaire, changez à nouveau de plage de mesure jusqu'à ce qu'un affichage de mesure apparaisse.

1. Appuyez et maintenez enfoncé le bouton "Range", puis appuyez sur le bouton "ON" pour allumer l'appareil et passer simultanément en lm/ft².
2. Sélectionnez la plage de mesure à l'aide du bouton RANGE (3) situé sur le côté de l'appareil.

Les trois plages de mesure possibles sont les suivantes :

Plage de mesure	Afficher	Résolution
0 ... 200	FC	0,1 FC
2000	x10 FC	1 FC
20000	x100 FC	10 FC

Remarque : un FC correspond à 10 764 lux.

Après avoir sélectionné la plage de mesure souhaitée, vous pouvez commencer vos mesures. Si l'affichage de débordement "l" apparaît, l'intensité lumineuse est supérieure à la plage de mesure sélectionnée. Si nécessaire, changez à nouveau de plage de mesure jusqu'à ce qu'un affichage de mesure apparaisse.

Pour revenir au mode LUX, éteignez à nouveau l'appareil, appuyez à nouveau sur la touche RANGE et maintenez-la

enfoncée, puis rallumez l'appareil en appuyant simultanément sur la touche ON.

6. mode de mesure

Général :

1.) Pour "geler" la lecture actuelle, appuyez sur le bouton "MAX/MIN - HOLD". L'écran arrête de mettre à jour les relevés et affiche le symbole "HOLD".
2.) Appuyez à nouveau sur le bouton "MAX/MIN - HOLD" pour passer en mode valeur maximale. L'affichage des mesures ne se renouvelle désormais que lorsque la valeur de mesure actuelle dépasse la valeur de mesure précédente la plus élevée.
3.) Appuyez à nouveau sur le bouton "MAX/MIN - HOLD" pour passer en mode valeur minimale. L'affichage des mesures ne se renouvelle désormais que si la valeur de mesure actuelle est inférieure à la valeur de mesure précédente.
4.) Appuyez à nouveau sur le bouton pour revenir au mode de mesure normal.

Arrêt automatique

Lorsque l'appareil n'est plus utilisé, il s'éteint automatiquement après 10 minute

Rétroéclairage

Cet appareil est doté d'un rétroéclairage automatique qui s'active lorsque le capteur de luminosité situé sur le panneau avant détecte des conditions de faible luminosité.

7. remplacement de la batterie

Lorsque le symbole s'allume, la batterie doit être remplacée.

Ouvrez le compartiment à piles situé à l'arrière, retirez la pile usagée et insérez une nouvelle pile de même type.

Les piles usagées sont des déchets dangereux et doivent être placées dans les conteneurs de collecte prévus à cet effet.

Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.

Un conseil :

1. Gardez l'appareil au sec.
2. Gardez les sondes propres.
3. Gardez l'appareil hors de portée des enfants.
4. Si le symbole " L'apparaît, la batterie est vide et doit être remplacée dès que possible. Lorsque vous insérez une pile, assurez-vous que la polarité de la pile est correcte. Si vous n'avez pas besoin de l'appareil pendant une période prolongée, retirez la batterie de l'appareil.

7.1 Notes sur la loi sur les piles

Les piles sont incluses dans la livraison de nombreux appareils, par exemple pour le fonctionnement des télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à la loi sur les piles, d'informer nos clients de ce qui suit :

Veuillez éliminer les piles usagées conformément à la loi - l'élimination dans les ordures ménagères est expressément interdite par la loi sur les piles - dans un point de collecte municipal ou rapportez-les gratuitement à votre détaillant local. Les batteries reçues de notre part peuvent nous être retournées gratuitement après utilisation à l'adresse indiquée sur la dernière page ou nous être renvoyées par courrier suffisamment affranchi.

Les piles contenant des substances nocives sont marquées d'un signe composé d'une poubelle barrée et du symbole chimique (Cd, Hg ou Pb) du métal lourd déterminant pour la classification comme contenant des substances nocives :

Tous droits réservés, y compris ceux de traduction, de réimpression et de reproduction intégrale ou partielle. Les reproductions de toute nature (photocopie, microfilm ou tout autre procédé) ne sont autorisées qu'avec l'accord écrit de l'éditeur.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès.

Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans notre documentation et sont fournis étalonnés en usine.

Il est recommandé de répéter l'étalonnage après un an.

© PeakTech® 08/2021 MP. /Ehr.
