Type de produit	Compteur pH et conductivité numérique
Marque	PeakTech
Modèle	5306
Affichage	LCD 3 ½ chiffres, max 1999, avec rétroéclairage
Plage de mesure pH	0,00 à 14,00 pH
Plage de mesure conductivité (EC)	0 à 19990 µS/cm (affiché en µS x10)
Plage de mesure température	0 °C à 50 °C (32 °F à 122 °F)
Résolution pH	0,01 pH
Résolution conductivité	10 µS/cm
Résolution température	0,1 °C
Précision pH	±0,1 pH
Précision conductivité	±2 % de la pleine échelle
Précision température	±1 °C
Taux de mesure	1 à 2 fois par seconde
Étalonnage	Via potentiomètre (pH et EC) ; étalonnage automatique sur trois points possible
Compensation de température	Automatique de 0 °C à 50 °C
Température de fonctionnement	0 °C à 50 °C, humidité relative < 80 %
Alimentation	4 piles bouton 1,5 V (AG-13 / LR-44)
Dimensions (L x H x P)	188 x 35 x 35 mm
Poids	80 g
Boîtier	Étanche
Électrode	Remplaçable (à sec)
Capuchon de protection	Oui, pour l'électrode
Accessoires inclus	Mode d'emploi, 4 piles AG-13, tournevis d'étalonnage
Nettoyage	Avec un chiffon humide non pelucheux et du liquide vaisselle ; éviter toute entrée de liquide
Sécurité	Respecter les consignes : ne pas utiliser près de champs magnétiques, éviter les vibrations, porter des gants et lunettes avec acides

FOIRE AUX QUESTIONS - 5306 PeakTech

Comment calibrer le pH-mètre PeakTech 5306 ?

Retirez le capuchon du compartiment piles pour accéder au potentiomètre. Immergez l'électrode dans une solution tampon pH 6,86 à 25 °C. Sélectionnez le mode pH avec la touche EC/pH, puis tournez le trimmer 'pH7' (potentiel droit) jusqu'à afficher 6,86 pH. Vérifiez avec une solution pH 4,01 ou 9,18.

Comment mesurer le pH d'un liquide ?

Retirez le capuchon de protection, nettoyez l'électrode avec de l'eau distillée et séchez-la. Allumez l'appareil avec l'interrupteur ON/OFF. Appuyez sur EC/pH pour sélectionner le mode pH. Immergez les 4 cm inférieurs de la sonde dans le liquide, remuez doucement, puis lisez la valeur stable après quelques secondes.

Comment mesurer la conductivité (EC) ?

Allumez l'appareil et appuyez sur EC/pH pour sélectionner le mode EC. Immergez l'électrode dans le liquide, remuez doucement. La valeur affichée est en µS x10 ; multipliez-la par 10 pour obtenir la conductivité réelle en µS/cm.

Comment remplacer les piles du PeakTech 5306 ?

Éteignez l'appareil. Retirez le bouchon à vis supérieur. Remplacez les 4 piles usagées par des piles neuves AG-13/LR-44 en respectant la polarité indiquée dans le compartiment. Replacez le bouchon et revissez.

Comment nettoyer l'appareil ?

Nettoyez l'extérieur avec un chiffon humide non pelucheux et un peu de liquide vaisselle. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur. Après chaque mesure, rincez l'électrode à l'eau distillée et séchez-la.

Que faire si l'affichage devient sombre ou flou ?

Cela indique que les piles sont faibles. Remplacez les 4 piles bouton AG-13/LR-44 par des neuves. L'affichage redevient clair après le changement.

Comment changer l'électrode de pH ?

Desserrez l'écrou-raccord situé sur le corps de l'appareil pour dévisser l'électrode usagée. Remplacez-la par une nouvelle électrode à sec. Revissez l'écrou-raccord. Un étalonnage est recommandé après le remplacement.

Quelle est la précision de l'appareil pour chaque mesure ?

Précision pH : ±0,1 pH. Précision conductivité : ±2 % de la pleine échelle. Précision température : ±1 °C.

Quels accessoires sont fournis avec le PeakTech 5306 ?

Le pack comprend : le manuel d'utilisation, 4 piles bouton AG-13 (1,5 V) et un tournevis pour l'étalonnage.

Comment stocker l'appareil lorsqu'il n'est pas utilisé ?

Après utilisation, nettoyez l'électrode à l'eau distillée, séchez-la et remettez le capuchon de protection. Rangez l'appareil dans un endroit sec, à température ambiante, à l'abri des fortes vibrations et des champs magnétiques.

MODE D'EMPLOI 5306 PeakTech

Manuel d'utilisation

Compteur PH & EC

1. consignes de sécurité pour l'utiliser

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2011/65/EU (RoHS).

Les dommages causés par le non-respect des instructions suivantes sont exclus de toute réclamation de quelque nature que ce soit.

Pour garantir la sécurité de fonctionnement de l'appareil, il est indispensable de respecter les consignes de sécurité suivantes lors de son utilisation.

* Lisez attentivement ces instructions et mettez-les à la disposition des utilisateurs suivants.
* N'utilisez cet appareil que dans le cadre de son application et de ses spécifications.
* Prenez toutes les précautions de sécurité nécessaires, en particulier lorsque vous utilisez des acides.
* Portez un équipement de sécurité personnel, des gants et des lunettes de sécurité lorsque vous manipulez des produits chimiques.
* Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.
* Ne pas faire fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).
* Évitez les fortes vibrations de l'appareil
* Avant de commencer à fonctionner, l'unité doit être stabilisée à la température ambiante. (Important lors du transport d'une pièce froide à une pièce chaude et vice versa).
* N'apportez aucune modification technique à l'appareil
* L'ouverture de l'appareil et les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens qualifiés.

Nettoyage de l'appareil

Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que du liquide vaisselle disponible dans le commerce. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

2. introduction

Le PeakTech 5306 est utilisé pour la mesure du pH et de la conductivité de divers liquides. Grâce à la sonde amovible, il est possible de nettoyer soigneusement l'appareil et la sonde des résidus de liquide après la mesure.

Un étalonnage automatique peut être effectué sur trois points de mesure à l'aide d'une combinaison de touches.

Pour protéger l'électrode de mesure, un capuchon de protection est fixé à l'extrémité de la P 5306 (il est retiré pendant la mesure).

* PH-mètre numérique avec affichage lumineux
* Mesure de la conductivité en μS/cm
* La conductivité est indiquée en μS x10
* Mesure de la température du liquide (°C/°F)
* Écran à cristaux liquides multi-lignes, 3 ½ chiffres
* Peut être calibré via un potentiomètre
* Electrode de mesure remplaçable (palier sec)
* Boîtier étanche
* Capuchon de protection des électrodes

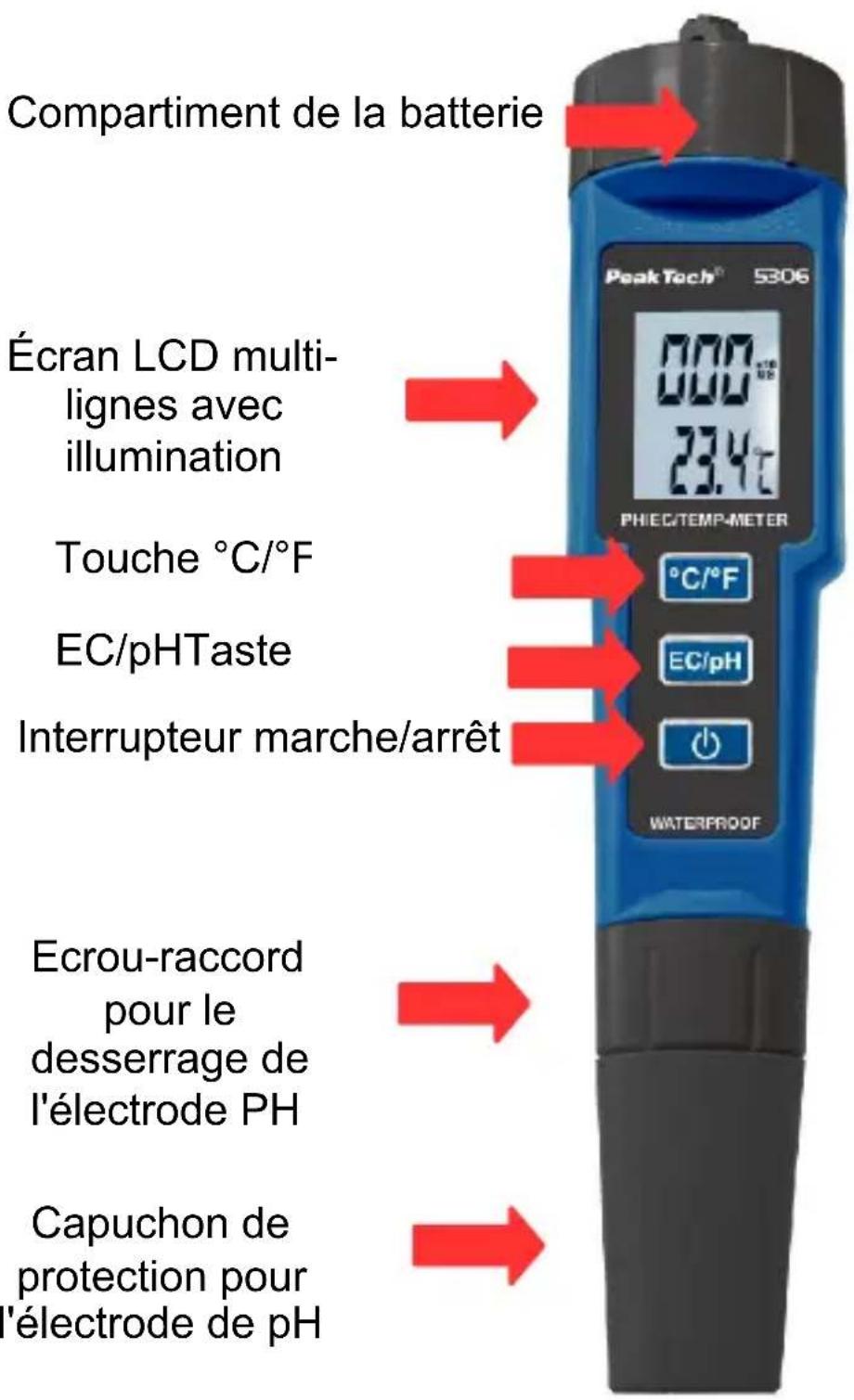

3. les éléments de fonctionnement

Compartiment de la batterie Écran LCD multi- lignes avec illumination Touche °C/°F EC/pHTaste Interrupteur marche/arrêt Peak Tech® 5306 PHIEC/TEMP-METER °C/°F EC/pH WATERPROOF Ecrou-raccord pour le desserrage de l'électrode PH Capuchon de protection pour l'électrode de pH

4. mode de mesure

Le pH-mètre est utilisé pour déterminer les valeurs de pH, la température et la conductivité de divers liquides. L'écran, qui est rétroéclairé, et la manipulation intuitive de l'appareil rendent la mesure rapide et conviviale.

4.1 Réalisation d'une mesure de pH

Pour effectuer la mesure du pH, il faut retirer le capuchon qui protège l'électrode de la sonde. Ensuite, l'appareil doit être mis en marche avec l'interrupteur marche/arrêt. Le rétro-éclairage est allumé en permanence pendant le fonctionnement pour mettre en évidence la valeur mesurée.

Si le pH Meter n'a pas été utilisé pendant une longue période, s'il est en service prolongé ou s'il a été utilisé dans des environnements où de fortes influences extérieures peuvent se produire, il est recommandé de calibrer l'appareil (voir point 4.2).

Avant de procéder à la mesure, nettoyez la sonde avec de l'eau distillée pour exclure une éventuelle falsification de la valeur mesurée. Séchez soigneusement la sonde avec un chiffon.

La sonde du pH-mètre peut maintenant être immergée dans le liquide à mesurer. Veillez à ce que seuls les 4 cm les plus bas de la sonde soient immergés dans le liquide.

Une fois la mesure terminée, retirer le pH-mètre du liquide et nettoyer à nouveau la sonde avec de l'eau distillée.

Si aucune autre mesure ne doit être effectuée, remettez le capuchon de protection de l'électrode sur l'extrémité de la sonde pour la protéger de la saleté ou des dommages.

Procédez comme suit :

1. Retirez le capuchon de protection de l'électrode.
2. Nettoyez l'électrode avec de l'eau distillée et séchez-la bien.

3. Appuyez sur "Power" pour mettre en marche.

4. Plongez l'électrode dans la solution de test et remuez doucement.

5. Appuyez sur EC/pH pour sélectionner le mode "EC" ou "pH". Prenez quelques secondes pour obtenir la lecture stable finale.
6. La valeur EC est affichée sous la forme μS x10, multipliez donc la valeur affichée par 10 pour recevoir la mesure réelle.
7. Laver l'électrode après utilisation. Appuyez sur "ON/OFF" pour éteindre l'appareil.

4.2 Étalonnage du compteur

4.2.1 Calibrage du PH

Pour l'étalonnage de la valeur pH, une solution tampon standard pH 6,86 est nécessaire, pour la valeur EC une solution tampon standard EC 12880 μS/cm qui peut être obtenue auprès de revendeurs spécialisés. Pour le contrôle ultérieur, une solution tampon de pH 4,01 et pH 6,86 et une solution EC 1413 μS / cm peuvent être utilisées. Le calibrage se fait par un potentiomètre dans le compartiment des piles. Un tournevis correspondant est inclus comme accessoire.

1. Retirez le capuchon de la batterie pour accéder au potentiomètre du trimmer.
2. Immerger l'électrode dans une solution d'étalonnage standard dont le pH est de 6,86 (à une température de 25 °C). Remuez doucement.
3. Appuyez sur EC/pH pour sélectionner le pH. Tourner le trimmer "pH7" (potentiomètre de droite en vue de face) avec un tournevis jusqu'à ce que la valeur corresponde à 6.86pH.
4. Contrôle : Nettoyer l'électrode avec de l'eau distillée. Immerger l'électrode dans la solution tampon standard de pH 4,01 ou pH 9,18. Après environ une minute, la valeur correspond à 4,01pH ou pH9,18.
5. La valeur de l'affichage et la valeur de la solution tampon sont dans la plage d'erreur.

Remarque : pour un étalonnage encore plus précis, versez la solution tampon respective dans deux béchers différents. L'un sert à nettoyer l'électrode uniquement et l'autre à l'étalonner. Cela permet de minimiser la contamination par des substances étrangères.

Remarque : Effectuez l'étalonnage lorsque :

• l'électrode a été remplacée.
• aucun étalonnage n'a été effectué depuis longtemps.
• l'appareil a été utilisé souvent et pendant longtemps.
• une précision de mesure particulièrement élevée est requise.

4.2.2 Calibrage de la CE

1. Appuyez sur "EC/pH" pour sélectionner le mode "EC". Immerger l'électrode EC dans la solution tampon standard 12880us/cm et remuer doucement.
2. Tournez le trimmer "EC" (potentiomètre de gauche sur la vue de face) jusqu'à ce que 12880us/cm soit affiché lorsque la valeur affichée est stable. Ensuite, laver l'électrode dans de l'eau distillée et bien la sécher.
3. Contrôle : Immerger l'électrode dans une solution standard de 1413 us/cm. Si la valeur mesurée se situe dans la plage d'erreur admissible, l'étalonnage est terminé.

Un conseil :

1. Remuez l'électrode pendant le test pour éviter la formation de bulles à la surface de l'électrode. Les bulles sur l'électrode ont une mauvaise influence sur la précision de la valeur.
2. Si la valeur de l'erreur est importante ou si la valeur EC ne revient pas à 0 us/cm. Plonger l'électrode dans l'alcool éthylique et remuer pendant 5 à 10 secondes.

5. remplacement des piles

Le PeakTech 5306 est un compteur fonctionnant sur piles. Après une certaine période d'utilisation, les piles peuvent s'épuiser et doivent être remplacées. Cela sera visible lorsque l'affichage deviendra plus sombre ou un peu flou.

Pour changer les piles, assurez-vous que l'appareil est éteint. Retirez le bouchon à vis supérieur de l'appareil et retirez les piles du compartiment à piles. Placez maintenant les nouvelles piles de la polarité correspondante (qui est indiquée dans le boîtier) dans le compartiment des piles. Veillez à utiliser les piles appropriées pour le compteur (4 piles boutons AG13 de 1,5 V).

Après avoir changé la pile, placez le bouchon à vis sur l'appareil et revissez-le.

1. spécifications

Afficher	3 1⁄2 chiffres, affichage LCD max 1999
Fonctions de mesure	PH :0,00 à 14,00pH	Température :0°C ~ 50°C	CE :0~19990μS/cm
Résolution	0,01 pH	0,1°C	10μS/cm
Précision	± 0,1 pH	± 1 °C	+/- 2% pleine échelle
Taux de mesure	1 - 2 x sec.
Étalonnage	Via un potentiomètre (pH & EC)
Compensation de la température	0°C...+50°C (32°F...122°C)
Température de fonctionnement	0°C...+50°C (32°F...122°C) ; < 80% RH
Alimentation électrique	4 piles de 1,5 V (AG-13/LR-44)
Dimensions(LxHxP)	188 x 35 x 35 mm
Poids	80 g
Accessoires inclus	Mode d'emploi, 4 piles 1,5 V (AG-13), tournevis.

Notes sur la loi sur les piles

Les piles sont incluses dans la livraison de nombreux appareils, par exemple pour faire fonctionner les télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à la loi sur les piles, d'informer nos clients de ce qui suit :

Veuillez éliminer les piles usagées conformément à la loi - l'élimination dans les ordures ménagères est expressément interdite par la loi sur les piles - dans un point de collecte municipal ou rapportez-les gratuitement à votre détaillant local. Les batteries reçues de notre part peuvent nous être retournées gratuitement après utilisation à l'adresse indiquée sur la dernière page ou nous être renvoyées par courrier suffisamment affranchi.

Les piles contenant des substances nocives sont marquées d'un signe composé d'une poubelle barrée et du symbole chimique (Cd, Hg ou Pb) du métal lourd déterminant pour la classification comme contenant des substances nocives :

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci.

Les reproductions de toute nature (photocopie, microfilm ou toute autre méthode) ne sont autorisées qu'avec l'autorisation écrite de l'éditeur.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès.

Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans nos documents et sont livrés étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an.

© PeakTech® 01/2022 Ehr.
