Type de produit	pH-mètre numérique
Marque	PeakTech
Modèle	5310 A
Affichage	LCD à 3½ chiffres avec rétro-éclairage, max. 1999
Plage de mesure	0,00 à 14,00 pH
Résolution	0,01 pH
Précision	±0,1 pH
Taux de mesure	1 à 2 mesures par seconde
Étalonnage	Externe via potentiomètres de réglage pour pH4 et pH7
Compensation de température	Automatique de 0°C à +50°C
Température de fonctionnement	0°C à +50°C, humidité relative < 85%
Alimentation	Pile 9V (NEDA 1604)
Dimensions (L x H x P)	128 x 68 x 25 mm
Poids	110 g
Accessoires inclus	Mallette de transport, sonde pH, pile 9V, tournevis, mode d'emploi
Degré de pollution	2
Conformité	CE (2014/30/EU, 2011/65/EU)
Domaines d'application	Éducation, maintenance, laboratoire, contrôle qualité
Nettoyage	Chiffon humide non pelucheux avec liquide vaisselle, éviter pénétration de liquide
Remplacement de la pile	Retirer le couvercle arrière, remplacer par pile 9V en respectant la polarité
Pièces détachées disponibles	Électrode pH (remplaçable), piles 9V
Réparabilité	Réparations par technicien qualifié uniquement
Consignes de sécurité	Porter gants et lunettes lors de manipulation d'acides, éviter champs magnétiques puissants

FOIRE AUX QUESTIONS - 5310 A PeakTech

Comment étalonner le pH-mètre PeakTech 5310 A ?

Pour étalonner, utilisez des solutions tampon standard pH 6,86, pH 4,01 et pH 9,18. Plongez l'électrode dans la solution pH 6,86, ajustez le potentiomètre pH7 jusqu'à lire 6,86. Rincez, puis plongez dans pH 4,01, ajustez le potentiomètre pH4 jusqu'à lire 4,01. Rincez et vérifiez avec pH 9,18. Si l'écart est dans la tolérance, l'étalonnage est terminé.

Comment mesurer le pH avec cet appareil ?

Connectez l'électrode au connecteur BNC, retirez le capuchon, allumez l'appareil, plongez l'électrode dans la solution, remuez doucement jusqu'à lecture stable. Après mesure, rincez à l'eau distillée et remettez le capuchon.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile 9V de type NEDA 1604. Retirez le couvercle du compartiment à l'arrière, enlevez l'ancienne pile, insérez la nouvelle en respectant la polarité, puis remettez le couvercle.

Comment nettoyer l'appareil et l'électrode ?

Nettoyez l'appareil avec un chiffon humide non pelucheux et du liquide vaisselle. Pour l'électrode, rincez à l'eau distillée après chaque mesure. Ne laissez aucun liquide pénétrer dans l'appareil.

Quand faut-il recalibrer l'appareil ?

Recalibrez si l'électrode n'a pas été utilisée longtemps, après une utilisation intensive, pour une précision maximale, ou après remplacement de l'électrode.

Quelle est la précision du PeakTech 5310 A ?

La précision est de ±0,1 pH avec une résolution de 0,01 pH.

Quels sont les accessoires fournis ?

L'appareil est livré avec une mallette de transport, une sonde pH, une pile 9V, un tournevis pour l'étalonnage et le mode d'emploi.

Comment stocker l'appareil ?

Stockez l'appareil dans un endroit sec, à température ambiante, évitez les fortes vibrations et les champs magnétiques. Laissez l'électrode avec son capuchon de protection.

Quelles sont les précautions de sécurité à respecter ?

Portez des gants et lunettes de sécurité lors de manipulation d'acides. N'utilisez pas l'appareil s'il n'est pas complètement fermé, évitez les champs magnétiques puissants et les fortes vibrations. Ne modifiez pas l'appareil.

Que faire si la lecture est instable ?

Assurez-vous que l'électrode est correctement connectée, que la pile est suffisamment chargée, et que l'électrode est propre. Remuez doucement dans la solution. Si le problème persiste, recalibrez l'appareil.

MODE D'EMPLOI 5310 A PeakTech

Manuel d'utilisation

Compteur PH

1. instructions de sécurité

Ce produit est conforme aux exigences des directives de l'Union europeenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité electromagnétique), 2011/65/EU (RoHS). Degré de pollution 2.

Pour garantir la sécurité de fonctionnement de l'appareil, il est indispensable de respecter les consignes de sécurité suivantes lors de son utilisation.

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de chaque nature que ce soit.

• Lisez attentivement ces instructions et mettez-les à la disposition des utilisateurs suivants.
• N'utilisez cet apparéil que dans le cadre de son application et de ses spécifications.
• Prenez toutes les précautions de sécurité nécessaires, en particulier lorsque vous utilisez des acides.
• Portez un équipement de sécurité personnel, des gants et des lunettes de sécurité lorsque vous manipuez des produits chimiques.
• Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.
• Ne pas faire fonctionner l'appareil à proximé de champs magnétiques puissants (moteurs, transformateurs, etc.).
• Évitez les fortes vibrations de l'appareil
• Avant de commencer à fonctionner, l'unité doit être stabilisé à la température ambiente. (Important lors du transport d'une piece froide à une piece chaude et vice versa).
• N'apportez aucune modification technique à l'appareil
• L'ouverture de l'appareil et les travaux d'entretien et de réparation ne doivent être effectuels que par des techniciens qualifiés.

Nettoyage de l'appareil :

Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que du liquide vaisselle disponible dans le commerce.

Lors du nettoyage, veillez à ce qu'aucun liquide ne pénétre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

1.1. caractéristiques :

• Appareil de mesure numérique du PH pour les applications générales
• Fonctionnement simple et dimensions compactes
  Grand écran LCD à 3½ chiffres
• Régable par potentiamètre (pH4 / pH7)
• Domaines d'application : applicable dans les opérations d'école et de formation, la maintenance, la production, le laboratoire et dans le contrôle de la qualité.

2. les specifications

Afficher	Affichage LCD à 3 1/2 chiffres max. 1999 Avec rétro-éclairage
Plage de mesure	0,00 ~ 14,00 pH
Résolution	0,01 pH
Précision	+/- 0,1 pH
Taux de mesure	1 - 2 / sec.
Dispositif d'étalonnage	Externe via un potentiamètre de réglage pour pH4 et pH7
Température de fonctionnement	0°C...+50°C (32°F...122°C) ; < 85% RH
Compensation automatique de la température	0°C...+50°C (32°F...122°C)
Alimentation électrique	Pile 9V (NEDA 1604)
Dimensions(LxHxP)	128 x 68 x 25 mm
Poids	110g
accessoires standard	Mallette de transport, mode d'emploi, sonde de pH, pile, tournevis.

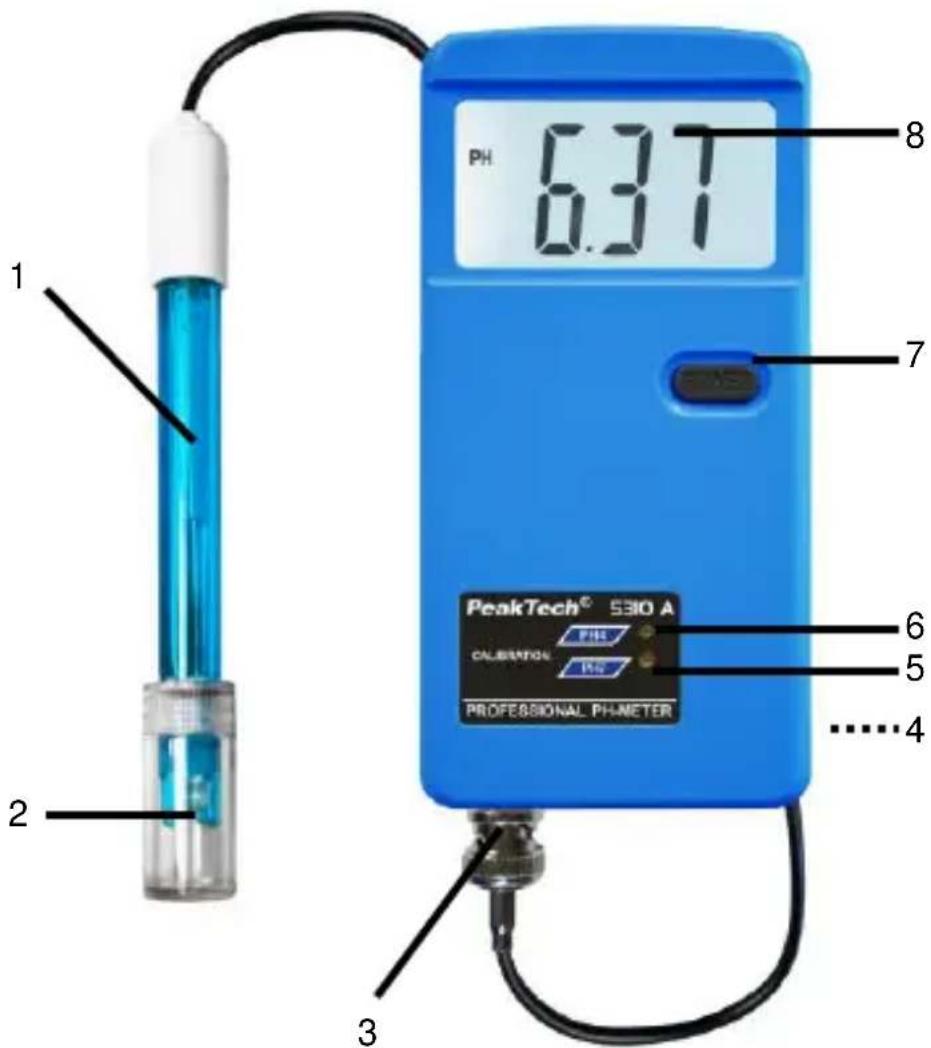

3. les éléments de fonctionnement

1. electrode PH
2. Récipient pour la solution de nettoyage ou d'étalonnage
3. Connexion BNC pour l'electrode PH
4. Compartiment de la batterie
5. Potentiomètre pour le réglage du PH-7
6. Potentiomètre pour le réglage du PH-4
7. Interrupteur marche/arret
8. Afficher

4. Méthode de mesure

4.1 Mesure du pH

Après avoir étalonné l'appareil et l'électrode de pH, l'appareil est prét à effectuer des mesures.

1.) Connectez l'électrode au connecteur BNC de l'appareil.
2.) Retirez le capuchon de protection de l'électrode.
3.) Allumez le compteur en appuyant sur le bouton ON/OFF.
4.) Plongez l'électrode de pH dans la solution à mesurer.
5.) Remuez lentement l'électrode dans la solution jusqu'à ce que vous obteniez une lecture stable.
6.) ÀpRES avoir effectué une mesure, rincez l'électrode avec de l'eau distillée!
7.) Remettez le capuchon de protection sur l'électrode.

4.2 Calibrage

Pour l'étaconnage, il faut une solution tampon standard de pH 6,86, pH 4,01 et pH 9,18, que l'on peut se procurer dans le commerce spécialisé.

1. Immerger l'électrode dans une solution tampon phosphate standard d'un pH de 6,86 (à une température de 25^ ) et remuer doucement.
2. Tournez le trimmer pH7 avec un tournevis jusqu'à ce que la lecture corresponde à 6,86pH.
3. Nettoyez I'electrode.
4. Immerger l'électrode dans une solution tampon standard de pH 4,01 (à une température de 25^ ). Tourner le trimmer pH4 avec un tournevis jusqu'à ce que la lecture corresponde à 4,01pH.
5. Nettoyez I'electrode.
6. Contrôle : Immerger l'électrode dans une solution tampon standard de pH 9,18 (à une température de 25^ ) et remuer doucement jusqu'à ce que la lecture soit stable. Si la lecture se situe dans la plage d'erreur admissible, l'éthalonnage est terminé. Dans le cas contraire, repêtez le point 4.

Important :

La gamme de pH de l'instrument doit être recalibrée si :

• L'électrode n'a pas eté utilisé pendant une longue période depuis le dernier étalonnage.
• L'unité a été utilisée souvent et intensivement.
• Lorsque la plus grande précision possible est requise.
• Àprous le remplacement de l'électrode par une nouvelle électrode.

5. remplacement de la batterie

1.) Pour remplacer la pile, retirez le couvercle du compartment à pile situé à l'arrière de l'appareil.
2.) Retirez l'ancienne pile et insérez une nouvelle pile (9V NEDA 1604 ou équivalent) en respectant la polarité.
3.) Remettez le couvercle du compartment des piles en place.

Informations légalement requises sur l'ordonnance relative à la batterie

Les piles sont incluses dans la livraison de nombreux apparciels, par exemple pour faire fonctionner les télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les apparciels eux-memes.Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément a l'ordonnance sur les piles, d'informer nos clients de ce qui suit :

Veuillez eliminer les piles usagées conformément à la loi - l'élimination dans les ordures menagères est expressement interdite par l'ordonnance sur les piles - dans un point de collecte municipal ou rapportez-les gratuitement à votre détaillant local.

Les batteries reçues de notre part peuvent nous être returnées gratuitement après utilisation à l'adresse indiquée sur la dernière page ou nous seront renvoyées par courrier suffisamment affranchi.

Les piles contenant des substances nocives sont marquées du symbole d'une poubelle barrée,semblable au symbole de l'illustration de gauche. Sous le symbole de la poubelle figure le nom chimique du pollutant, par exemple "CD" pour cadmium, "Pb" pour plomb et "Hg" pour mercure.

Vous trouvrez de plus amples informations sur l'ordonnance sur les piles auprès du ministeré fédéral de l'environnement, de la protection de la nature et de la sécurité nucléaire.

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci.

Les reproductions de toute nature (photocopie, microfilm ou toute autre méthode) ne sont autorisées qu'avac l'autorisation écrite de l'éditeur.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès.

Les fautes d'impression et les erreurs sont réservées.

Nous confirmons par la presente que tous les apparciils repondent aux specifications indiquées dans nos documents et sont livrés étalonnés en usine. Il est recommandé de repeter l'étalonnage après un an.
