PCCE720 - Outils multifonctions Porter-Cable - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil multifonctions oscillant sans fil
Marque	Porter-Cable
Modèle	PCCE720
Alimentation	Batterie lithium-ion 18 V (20 V max à vide)
Vitesse variable	Oui, gâchette à vitesse variable
Système de changement d'accessoire	Sans outil (attache rapide)
Utilisations principales	Ponçage de détails, entailles, coupes affleurantes, élimination de matière, préparation de surface
Lampe de travail	LED intégrée
Protection électronique	Surcharge, surchauffe, décharge excessive
Garantie	3 ans limitée
Température de charge	4,5 °C à 40 °C
Entretien	Nettoyage à air comprimé, éviter les solvants
Équipement de sécurité recommandé	Lunettes de sécurité, protection auditive, masque anti-poussière

FOIRE AUX QUESTIONS - PCCE720 Porter-Cable

Comment changer l'accessoire sur le PCCE720 ?

Pour changer l'accessoire, assurez-vous que l'outil est éteint et la batterie retirée. Appuyez sur le levier de l'attache d'accessoire sans outil (4). Nettoyez les débris de l'arbre et du support. Glissez l'accessoire entre l'arbre et le support en engageant toutes les broches (10). Relâchez le levier. Certains accessoires peuvent être installés en angle.

Quel type de batterie utiliser avec le PCCE720 ?

Utilisez uniquement des blocs-piles lithium-ion Porter-Cable compatibles, comme les modèles PCC690L, PCC691L, PCC692/PCC692L, PCC695L/PCC699L. La tension nominale est de 18 V, maximale 20 V à vide. N'utilisez jamais d'autres batteries car cela pourrait causer des blessures ou un incendie.

Comment charger la batterie du PCCE720 ?

Branchez le chargeur Porter-Cable approprié sur une prise 120 V. Insérez le bloc-piles à fond. Le voyant rouge clignote pendant la charge, puis reste allumé quand la charge est terminée. La température de charge doit être entre 4,5 °C et 40 °C. Ne chargez pas si la batterie est chaude ou froide.

Quelles sont les consignes de sécurité importantes pour le PCCE720 ?

Lisez tous les avertissements de sécurité. Portez toujours des lunettes de sécurité, une protection auditive et un masque anti-poussière. Ne pas exposer à la pluie ou à l'humidité. Tenez les enfants à l'écart. Utilisez des gants pour manipuler les accessoires tranchants. Débranchez la batterie avant tout réglage ou nettoyage.

Comment installer le crochet de ceinture sur le PCCE720 ?

Le crochet de ceinture est un accessoire en option. Pour l'installer, utilisez uniquement la vis fournie. Fixez-le d'un côté ou de l'autre selon votre préférence. Serrez bien la vis. Ne l'utilisez que pour suspendre l'outil à votre ceinture, pas pour l'attacher à des objets ou au plafond.

Quelle est la garantie du PCCE720 ?

Porter-Cable offre une garantie limitée de trois ans à compter de la date d'achat. Pour les conditions complètes, consultez le site www.portercable.com ou appelez le 1-888-848-5175. Enregistrez votre produit en ligne pour faciliter le service de garantie.

Comment nettoyer l'outil PCCE720 ?

Avant le nettoyage, éteignez l'outil et retirez la batterie. Utilisez de l'air comprimé sec pour souffler la poussière des évents au moins une fois par semaine. N'utilisez jamais de solvants ou produits chimiques agressifs. Essuyez l'extérieur avec un chiffon humide d'eau et de savon doux. Ne laissez pas de liquide pénétrer dans l'outil.

Puis-je utiliser des accessoires d'autres marques avec le PCCE720 ?

Non, il est déconseillé d'utiliser des accessoires non testés par Porter-Cable. Cela pourrait être dangereux. Utilisez uniquement les accessoires recommandés par Porter-Cable pour garantir la sécurité et les performances optimales.

Que faire si la batterie ne charge pas ?

Vérifiez d'abord que la prise fonctionne. Assurez-vous que la température est dans la plage 4,5 °C à 40 °C. Si le voyant du chargeur reste éteint, la batterie peut être défectueuse. Apportez le chargeur et la batterie dans un centre de service autorisé. Ne tentez pas de réparer vous-même.

Comment utiliser la gâchette à vitesse variable ?

La gâchette à vitesse variable (1) permet de régler la vitesse de l'outil. Appuyez légèrement pour une vitesse lente, davantage pour une vitesse rapide. Pour un fonctionnement continu, poussez le bouton de verrouillage/déverrouillage (2) après avoir enclenché la gâchette. Relâchez la gâchette pour arrêter.

MODE D'EMPLOI PCCE720 Porter-Cable

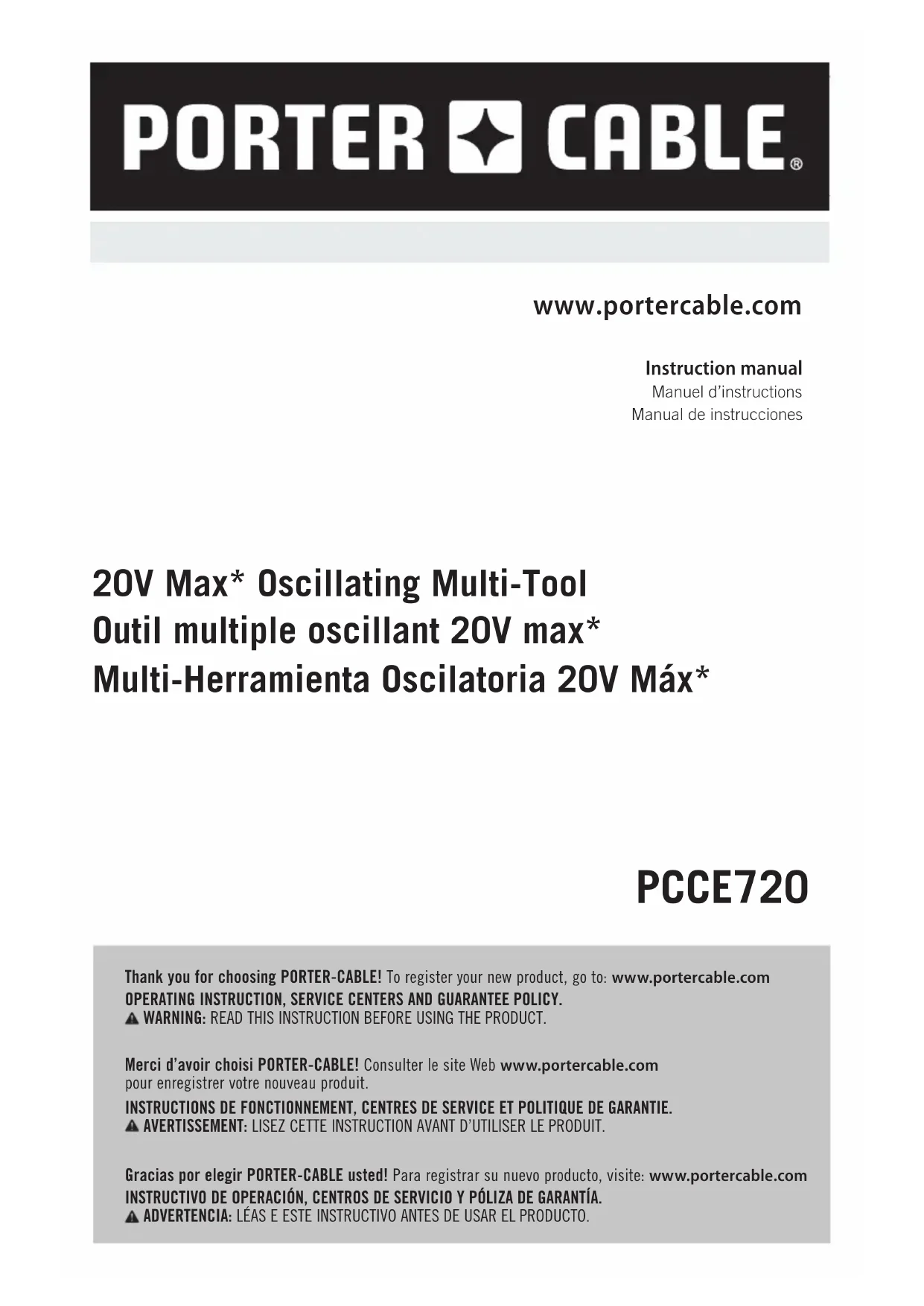

Manuel d'instructions

Merci d'avoir choisi PORTER-CABLE! Consulter le site Web www.portercable.com pour enregistrer votre nouveau produit.

INSTRUCTIONS DE FONCTIONNEMENT, CENTRES DE SERVICE ET POLITIQUE DE GARANTIE.

▲ AVERTISSEMENT: LISEZ CETTE INSTRUCTION AVANT D'UTILISER LE PRODUIT.

Français (traduction de la notice d'instructions originale) 13

1 Gâchette à vitesse variable
2 Bouton de verrouillage/déverrouillage
3 Poignée principale
4 Attache d'accessoire sans outil
5 Batterie
6 Déclencheur du bloc-piles
7 Voyant DEL
8 Emplacement de fixation des accessoires PORTER CABLE

AVERTISSEMENT : lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT : pour réduire le risque de blessure, lisez le guide d'utilisation.

Utilisation prévue

Cet outil multiple oscillant est conçu pour le ponçage de détails professionnel, les entailles, les coupes affleurantes, l'élimination de matière excédentaire et les applications de préparation de surface.

nE PAs utiliser en conditions mouillées ou en présence de liquides ou de gaz inflammables.

Cet outils multiple oscillant est un outil électrique professionnel. nE PAs laisser les enfants entrer en contact avec l'outil. Une supervision est requise lorsque des utilisateurs inexpérimentés utilisent cet outil.

Définitions: symboles et mentions d'alerte de sécurité

Cette notice d'utilisation utilise les symboles et les mentions d'alerte de sécurité suivants afin de vous alerter sur les situations dangereuses et les risques de blessures ou de dégâts matériels.

DANGER: indique une situation de risque imminent qu'en-gendre, si elle n'est pas évitée, la mort ou de graves blessures.

AVERTISSEMENT: indique une situation de risque potentiel qui pourrait engendrer, si elle n'est pas évitée, la mort ou de graves blessures.

ATTENTION: indique une situation de risque potentiel qu' peut engendrer, si elle n'est pas évitée, des blessures bénignes ou modérées.

REMARQUE: indique une pratique n'entraînant d'acum risque de blessures mais qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

(Utilisé sans mention) Indique un message lié à la sécurité.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ DES OUTILS

AVERTISSEMENT : lisez tous les avertissements de sécurité, toutes les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Ne pas suivre toutes les instructions comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessures graves.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES DIRECTIVES POUR UN USAGE ULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a) Tenir l'aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, tel qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs.

c) Éloigner les enfants et les personnes à proximité pendant l'utilisation d'un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l'utilisateur.

2) Sécurité en matière d'électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d'aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise.

b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique.

d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc électrique.

e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à cette application. L'utilisation d'une rallonge conçue pour l'extérieur réduira les risques de choc électrique.

f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.

b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque antipoussière, des chaussures

FRAnÇAIs

antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.

c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident.

d) Retirer toute clé de réglage ou clé avant de démarrer l'outil. Une clé ou une clé de réglage attachée à une partie pivotante de l'outil électrique peut provoquer des blessures corporelles.

e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l'outil électrique dans les situations imprévues.

f) S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.

g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

h) Ne pas laisser votre connaissance acquise suite l'utilisation fréquente des outils vous permettre de baisser la garde et ignorer les principes de sécurité de l'outil. Un acte irréfléchi peut causer une blessure grave en une fraction de seconde.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé.

c) Débranchez la fiche de la prise électrique et, si amovible, retirez le bloc-piles de l'outil avant d'effectuer tout ajustement, changement et entreposage de celui-ci. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.

d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n'étant pas familière avec un outil électrique ou son mode d'emploi d'utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés.

e) Gardez les poignées et surfaces d'emprise propres et libres de tout produit lubrifiant. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus.

f) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser.

g) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

h) Garder vos mains et les surfaces de prise sèches, propres et libres de graisse et de poussière. Les mains et les surfaces de prise glissante ne permettent pas la manutention et le contrôle sécuritaires de l'outil dans les situations imprévues.

5) Utilisation et entretien du bloc-piles

a) Ne recharger l'outil qu'au moyen du chargeur précisé par le fabricant. L'utilisation d'un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s'il est utilisé avec un autre type de bloc-piles.

b) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L'utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie.

c) Lorsque le bloc-piles n'est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles risque de provoquer des brûlures ou un incendie.

d) En cas d'utilisation abusive, le liquide peut gicler hors du bloc-piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures.

e) Ne pas utiliser de bloc-piles ou outil qui a été endommagé ou modifié. Les unités endommagées ou modifiées peuvent avoir une réaction imprévisible résultant en un incendie, une explosion ou un potentiel de blessure.

f) Ne pas exposer de bloc-piles ou l'outil aux flammes ou à des températures excessives. L'exposition aux flammes ou à une température au-dessus de 130 °C (265 °F) pourrait causer une explosion.

g) Suivre toutes les instructions de recharge et ne rechargez pas le bloc-piles ou l'outil à des températures hors de la plage de température indiquée dans les instructions. Une recharge non conforme ou à une température hors des limites spécifiées peut endommager les piles et augmenter le risque d'incendie.

6) Réparation

a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électriques.
b) Ne jamais réparer des blocs-piles endommagés. La réparation de blocs-piles doit seulement être effectuée par le fabricant ou les fournisseurs de service autorisé.

Consignes de sécurité supplémentaires pour les outils multiples oscillants

• Tenez l'outil électrique par les surfaces de prise isolées lorsque vous effectuez une tâche où l'accessoire de coupe peut entrer en contact avec le câblage dissimulé. L'accessoire de coupe entrant un contact avec un câble « sous tension » peut exposer les pièces métalliques de l'outil électrique « sous tension » et pourrait donner un choc électrique à l'utilisateur.
• Utilisez des pinces ou une autre façon pratique de sécuriser et maintenir la pièce de travail sur une plateforme stable. Tenir le travail par une main ou contre votre corps le laisse instable et peut mener à une perte de contrôle.

- Les évents couvrent souvent des pièces qui se déplacent et doivent être évités. Les vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans les pièces en mouvement.

- Débranchez l'alimentation électrique avant d'utiliser l'outil à proximité de fils sous tension où d'éventuels câblages dissimulés. L'accessoire de coupe entrant un contact avec un câble « sous tension » peut mettre les pièces métalliques de l'outil électrique « sous tension » et causer un choc électrique à l'utilisateur. Vérifiez toujours l'emplacement de câblages, conduites de gaz ou autres services avant d'effectuer des opérations de coupe ou de suppression de matériau avec l'outil.

- Attendez que le couteau s'arrête avant de déposer l'outil. Un couteau exposé peut entrer en contact avec la surface entraînant une possible perte de contrôle et une blessure grave.

- N'utilisez pas cet outil durant de longues périodes. La vibration causée par l'action du fonctionnement de cet outil peut causer des blessures permanentes aux doigts, aux mains et aux bras. Utilisez des gants pour offrir un coussin supplémentaire, prenez des pauses fréquentes et limitez la durée d'utilisation quotidienne.

- Ne redémarrez pas la coupe dans la pièce de travail. Laissez l'outil atteindre sa pleine vitesse et rentrez doucement dans la coupe.

• Ne coincez pas la lame de scie et n'appliquez pas une pression excessive. Ne tentez pas de faire une coupe de profondeur excessive.
• Tenez vos mains à l'écart de la zone de coupe. Ne touchez pas le dessous du matériau en cours de coupe.
• N'utilisez pas de lames émoussées ou endommagées. Un lame tordue peut se briser facilement ou provoquer un rebond. Faites preuve d'extrême prudence lorsque vous manipulez les accessoires. Les accessoires sont très tranchants. Portez des gants de protection pour changer les accessoires de coupe. Les accessoires sont chauds après une utilisation prolongée.
• Avant de poncer, vérifiez si la pièce de travail contient des clous. Dans l'affirmative, retirez-les ou poussez-les bien en-dessous de la surface finie prévue. Heurter un clou avec le bord de l'accessoire peut faire sauter l'outil.
• Ne pas faire de ponçage à l'eau avec cet outil. Les liquides qui pénètrent dans le carter du moteur présentent un risque de choc électrique.
• Ne travaillez jamais dans une zone imbibée de liquide tel qu'un solvant ou de l'eau, ou humidifié comme du papier peint fraîchement posé. Travailler dans de telles conditions présente un risque de choc électrique et le réchauffement du liquide provoqué par l'action de ponçage peut être à l'origine de vapeurs dangereuses produites par la pièce de travail.
• N'utilisez pas de papier abrasif destiné à des patins de ponçage plus grands. Un papier abrasif plus grand s'étendra au-delà du patin de ponçage, provoquant des accrochages, la déchirure du papier ou un rebond. Le papier excédentaire sortant au-delà du patin de ponçage peut également provoquer de graves lacérations.

Avertissements et consignes de sécurité spécifiques : Ponceuses

Ponçage de peinture à base de plomb

Le ponçage de la peinture à base de plomb N'EST PAS RECOMMANDÉ en raison de difficulté à contrôler la poussière contaminée. Le plus grand danger de l'empoisonnement au plomb est pour les enfants et les femmes enceintes.

Étant donné qu'il est difficile d'identifier la peinture qui contient ou non du plomb sans une analyse chimique, nous recommandons les précautions suivantes lorsque vous poncez toute peinture :

Sécurité personnelle

• Aucun enfant ou aucune femme enceinte ne doit entrer dans la zone de travail où le ponçage de la peinture est effectué jusqu'à ce que tout le nettoyage soit terminé.
• Un masque anti-poussière ou respiratoire doit être porté par toutes les personnes entrant dans la zone de travail. Le filtre doit être remplacé quotidiennement ou lorsque la personne qui le porte a de la difficulté à respirer.

REMARQUE : seulement les masques anti-poussière appropriés pour le travail avec la poussière et les vapeurs de peinture au plomb doivent être utilisés. Les masques de peinture ordinaires n'offrent pas cette protection. Consultez

FRANÇAIS

votre quincaillerie locale pour le masque (approuvé NIOSH) adapté.

- Vous NE DEVEZ PAS MANGER, BOIRE ou FUMER dans la zone de travail afin d'empêcher l'ingestion de particules de peinture contaminées. Les travailleurs doivent se laver AVANT de manger, boire ou fumer. Les aliments, les breuvages et les articles liés au tabagisme ne doivent pas être laissés dans la zone de travail où la zone de travail pourrait se déposer sur eux.

Sécurité environnementale

• La peinture doit être retirée de façon à minimiser la quantité de poussière générée.
• Les zones où le retrait de la peinture se produit doivent être scellées avec une bâche en plastique d'une épaisseur de 4 millièmes de pouce.
• Le ponçage doit être fait de façon à réduire la trajectoire de la poussière de la peinture à l'extérieur de la zone de travail.

Nettoyage et élimination

• On doit passer l'aspirateur et nettoyer en profondeur toutes les surfaces de la zone de travail quotidiennement pendant la durée du projet de ponçage. Les sacs filtrants de l'aspirateur doivent être changés fréquemment.
• Les bâches en plastique doivent être regroupées et éliminées avec les particules de poussière et autres débris. Elles doivent être placées dans des conteneurs à déchets étanches et éliminées par les procédures normales d'enlèvement des ordures. Pendant le nettoyage, les enfants et les femmes enceintes doivent être tenus à l'écart de la zone de travail immédiate.
• Tous les jouets, les meubles lavables et les ustensiles utilisés par les enfants doivent être soigneusement lavés avant de les réutiliser.

Renseignements de sécurité supplémentaires

AVERTISSEMENT : ne modifiez jamais l'outil électrique ou toute pièce de celui-ci. Cela pourrait entraîner des dommages matériels ou des blessures corporelles.
AVERTISSEMENT : portez TOUJOURS des lunettes de sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de sécurité. Utilisez également un masque facial ou anti-poussière si l'opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3),
• Protection auditive ANSI S12.6 (S3.19),
• Protection respiratoire NIOSH/OSHA/MSHA.

AVERTISSEMENT : certaines poussières créées par le perçage mécanique, le sciage, l'aiguisage, le perçage et autres activités de construction contiennent des produits chimiques reconnus dans l'État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont :

- le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et d'autres produits de la maçonnerie ainsi que
• l'arsenic et le chrome provenant du bois de construction traité chimiquement.

Votre risque à ces expositions varie selon la fréquence dont vous effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques : travaillez dans un endroit bien aéré et avec un équipement de sécurité homologué, comme les masques anti-poussière spécialement conçus pour graisser les particules microscopiques des cavités de tube.

• Portez des vêtements protecteurs et lavez vos zones exposées avec du savon et de l'eau. Permettre à la poussière d'entrer dans votre bouche, vos yeux ou se déposer sur la peau peut favoriser l'absorption des produits chimiques dangereux. Dirigez les particules loin du visage et du corps.
• Utilisez le dépoussièreur approprié pour enlever la grande majorité de la poussière statique et en suspension. Ne pas enlever la poussière statique et en suspension pourrait contaminer l'environnement de travail ou représenter un risque accru pour la santé de l'utilisateur et ceux qui sont à proximité.
• Utilisez des pinces ou d'autres façons pratiques de sécuriser et maintenez la pièce de travail sur une plateforme stable. Tenir la pièce de travail d'une main ou contre votre corps est instable et peut mener à une perte de contrôle et une blessure.
• Les évents couvrent souvent des pièces qui se déplacent et doivent être évités. Des vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans des pièces qui déplacent.

ATTENTION : lorsque vous ne l'utilisez pas, placez l'ouss sur le côté sur une surface stable là où cela n'entraînera pas un risque de trébuchement ou de chute. Certains outils avec de gros blocs-piles se tiendront debout sur le bloc-piles, mais ils peuvent facilement être renversés.

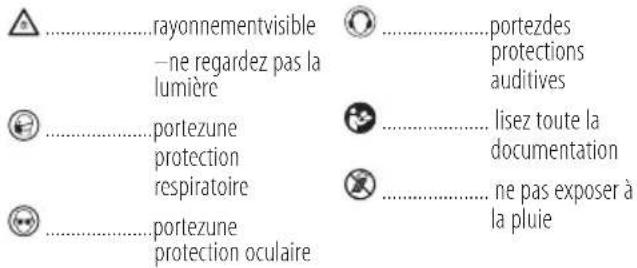

L'étiquette sur votre outil peut inclure les symboles suivants. Voici ces symboles et leur signification :

V....volts

Hz......hertz

min......minutes

— — — ou CC ..... courant continu

Fabricationde classe I (relié à la terre)

.../min......par minute

BPM.....battements par minute

IPM .... impacts par minute

OPM....oscillationspar minute

TR/MIN...... tours par minute

sfpm ...... pieds surface par minute

SPM .... coups par minute

A.....ampères

W.....watts

Wh.....watts/heure

Ah.....ampères/heure

\~ ou CA.....courant alternatif

\~ ou CA/CC ... courantalternatif ou continu

Fabricationde classe II (double isolation)

n_0 ......vitesse à vide

PSI ...... livres par pouce carré

⊕......borne de terre

⚠️ ......symbole d'alerte de sécurité

rayonnementvisible —ne regardez pas la lumière portezdes protections auditives portezune protection respiratoire lisez toute la documentation not pas exposer à la pluie portezune protection oculaire

PILES ET CHARGEURS

Le bloc-piles n'est pas entièrement chargé lorsqu'il sort de la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez attentivement les instructions de sécurité suivantes, puis suivez les procédures de chargement énoncées. Lorsque vous commandez des blocs-piles de remplacement, assurez-vous d'inclure le numéro du catalogue et la tension.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour les blocs-piles

AVERTISSEMENT : lisez toutes les consignes de sécurité, les instructions et les symboles d'avertissements du bloc-piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

• Ne pas charger ou utiliser le bloc-piles en atmosphères explosibles comme la présence de liquides inflammables, de gaz ou de poussière. Insérer ou retirer la pile du bloc-piles peut enflammer la poussière ou les vapeurs.
• Ne JAMAIS forcer le bloc-piles dans le chargeur. NE PAS modifier le bloc-piles de quelque façon que ce soit dans un chargeur non compatible puisque le bloc-piles peut se briser causant une blessure corporelle. Consultez le tableau à la fin de ce guide pour la compatibilité des blocs-piles et des chargeurs.

- Chargez les blocs-piles seulement dans le chargeurs PORTER-CABLE

- NE PAS éclabousser ou immerger dans l'eau ou tout autre liquide.

• NE PAS laisser l'eau ou tout liquide entre dans le bloc-piles.

- Ne pas entreposer ou utiliser l'outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40 °C (104 °F) (comme les remises extérieures ou les édifices en métal durant l'été). Pour une meilleure durée de vie, entreposez le bloc-piles dans un endroit frais et sec.

REMARQUE : ne pas ranger les blocs-piles dans un outil avec la gâchette verrouillée. Ne jamais coller la gâchette avec du ruban adhésif en position MARCHE.

- Ne pas brûler le bloc-piles même s'il est gravement endommagé ou est entièrement usé. Le bloc-piles peut exploser au cours d'un incendie. Des vapeurs et des matières toxiques sont produites lorsque les blocs-piles au lithium-ion sont brûlés.

• Ne pas exposer de bloc-piles ou l'outil aux flammes ou à des températures excessives. L'exposition aux flammes ou à une température au-dessus de 130 °C (265 °F) pourrait causer une explosion.
• Suivez les instructions de recharge et ne chargez pas le bloc-piles ou l'appareil en hors de la plage de températures indiquée dans les instructions. Charger de façon inappropriée ou hors de températures de la plage indiquée peut endommager la pile et augmenter le risque d'incendie.
• Si le liquide des piles entre en contact avec la peau, lavez immédiatement avec de l'eau et du savon doux. Si le liquide vient en contact avec les yeux, rincez à l'eau courante durant 15 minutes, ou jusqu'à ce que l'irritation cesse, en gardant les yeux ouverts. Pour information de consultation médicale, l'électrolyte des piles est composé d'un mélange organique liquide et de sels de lithium.
• Le contenu des piles peut causer une irritation respiratoire. Faites circuler de l'air frais. Si les symptômes persistent, consultez un médecin.
• Le liquide des piles peut être inflammable s'il est exposé aux étincelles ou aux flammes.
• Ne jamais tenter d'ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fendu ou endommagé, ne pas l'insérer dans le chargeur. Ne pas écraser, échapper ou endommager le bloc-piles. Ne pas se servir d'un bloc-piles ou chargeur qui a subi un impact, a été échappé, renversé par un véhicule ou endommagé d'une façon ou d'une autre (par ex. perforé par un clou, frappé par un marteau, sur lequel on a marché). Les blocs-piles endommagés devraient être amenés/expédiés au centre de service pour recyclage.

Recommandations d'entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec loin de la lumière directe du soleil et de la chaleur ou du froid excessif. Entreposez le bloc-piles entièrement chargé hors du chargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces extérieures du bloc-piles à l'aide d'un linge ou d'une brosse souple non métallique. Ne pas utiliser d'eau ou de solution nettoyante.

Blocs-piles du niveau de la jauge de carburant (Fig. B)

Certains blocs-piles incluent une jauge de carburant. Lorsque vous appuyez et maintenez, les voyants LED indiqueront le niveau approximatif de charge restante. Cela n'indique pas la fonctionnalité de l'outil et peut varier selon les accessoires utilisés, la température et l'utilisation de l'utilisateur final.

Transport

AVERTISSEMENT : danger d'incendie. Ne pas entreposer ou transporter le bloc-piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes des piles exposées. Par exemple, ne pas placer le bloc-piles dans des tabliers,

FRANÇAIS

des poches, des coffres à outils, des boîtes d'ensembles de produits, des tiroirs, etc. avec des clous, des vis, des clés, les pièces de monnaie, les outils à main, etc. Lorsque vous transportez des blocs-piles individuels, assurez-vous que leurs bornes sont protégées et bien isolées de tout matériel avec lequel elles pourraient entrer en contact et causer un court-circuit.

REMARQUE : les blocs-piles Li-lon ne doivent pas être mises dans des bagages enregistrés sur les avions et doivent être bien protégées contre les courts-circuits si elles sont dans des bagages à main.

Le sceau RBRC®

Veuillez apporter vos blocs-piles usagés à un centre de service agréé PORTER-CABLE ou à votre détaillant local pour le recyclage. Dans certaines régions, il est illégal de mettre les blocs-piles usagés à la poubelle. Vous pouvez aussi contacter votre centre de recyclage local pour des informations sur les endroits où déposer le bloc-piles usagé. Ne pas mettre dans la collecte sélective. Pour de plus amples renseignements, visitez www.call2recycle.org ou appelez au numéro sans frais dans le sceau RBRC®. RBRC® est une marque de commerce déposée de Call 2 Recycle, Inc.

Consignes de sécurité importantes pour tous les chargeurs de piles

AVERTISSEMENT : lisez toutes les consignes d'accurité, les instructions et les symboles d'avertissements du bloc-piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

• NE PAS tenter de charger le bloc-piles avec un chargeur autre qu'un chargeur PORTER-CABLE. Les chargeurs et les blocs-piles PORTER-CABLE sont spécifiquement conçus pour fonctionner ensemble.
• Ces chargeurs ne sont pas destinés à d'autres utilisations que la charge des blocs-piles rechargeables PORTER-CABLE. Les autres types de chargement de blocs-piles peuvent causer la surchauffe et l'éclatement de ceux-ci, entraînant une blessure corporelle, des dommages matériels, un choc électrique ou une électrocution.

- Ne pas exposer le chargeur à la pluie ou la neige.

- Ne pas laisser l'eau ou tout liquide entrer dans le chargeur.

- Tirez la fiche au lieu du cordon lorsque vous débranchez le chargeur. Cela réduira le risque d'endommager la fiche et le cordon électriques.

- Assurez-vous de ne pas placer le cordon là où il pourrait faire trébucher les passants ou être endommagé de quelque façon que ce soit.

- Ne pas utiliser une rallonge à moins que ce ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate pourrait entraîner un risque d'incendie un choc électrique ou une électrocution.

- Lors de l'utilisation d'un chargeur à l'extérieur, gardez-le toujours au sec et utilisez une rallonge appropriée pour l'extérieur. L'utilisation d'une rallonge appropriée pour l'extérieur réduit le risque de choc électrique.

- Une rallonge doit avoir un calibre de fil (AWG ou calibrage Américain normalisé des fils) approprié pour la sécurité. Plus le numéro de calibre du fil est petit, plus le cordon est lourd et par conséquent plus sa capacité est grande. Un cordon de taille inférieure entraînera une chute de tension de secteur ce qui causera une perte de puissance et une surchauffe. Le tableau suivant affiche la bonne taille à utiliser selon longueur totale des de toutes les rallonges branchées ensemble et l'intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre le plus lourd suivant.

Calibre minimum pour rallonges électriques

Volts		Longueur totale de la rallonge en pieds (mètres)
120V 25 (7,6)		50 (15,2) 100 (30,5) 150 (45,7)
Courant nominal		AWG (American Wire Gauge ou calibrage américain normalisé des fils)
Plus de Pas plus de
0 6 18	16 16 14
6 10 18	16 14 12
10 12 16	16 14 12
12 16 14	12 Non recommandé

- Ne pas placer tout objet sur le dessus du chargeur ou placer le chargeur sur une surface molle qui pourrait bloquer les fentes de ventilation et entraîner une chaleur interne excessive. Placez le chargeur loin de toute source de chaleur. Le chargeur est ventilé grâce aux fentes du dessus et du bas du boîtier.

- Ne pas utiliser le chargeur avec un cordon endommagé. Faites-les remplacer immédiatement.

- Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il a été échappé ou est autrement endommagé de quelque façon que ce soit. Apportez-le dans un centre de services autorisé.

- Ne pas démonter le chargeur; apportez-le dans un centre de services autorisé lorsqu'un entretien ou une réparation est nécessaire. Un mauvais réassemblage peut entraîner un danger de choc électrique, une électrocution ou un incendie.

- Le chargeur est conçu pour fonctionner sur une alimentation électrique domestique 120V. Ne pas essayer de l'utiliser sur toute autre tension. Cette consigne ne concerne pas le chargeur pour véhicule.

- Les matières étrangères conductrices telles, mais sans s'y limiter, les poussières de meulage, les copeaux métalliques, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques devraient être éloignées des ouvertures du chargeur et des fentes de ventilation.

- Débranchez toujours le chargeur de l'alimentation lorsqu'il n'y a aucun bloc-piles à l'intérieur.

Charger une pile (Fig. A, C)

Les chargeurs PORTER-CABLE sont conçus pour recharger les blocs-piles PORTER-CABLE. Les durées de chargement sont : PCC690L en 40 à 80 minutes, PCC691L en 70 à 140 minutes, PCC692/PCC692L en 40 à 80 minutes et PCC695L/PCC699L en 180 à 360 minutes selon le bloc-piles étant chargé.

1. Branchez le chargeur dans une prise appropriée.
2. Insérez et appuyez complètement le bloc-piles 5. Le(s) voyant(s) de chargement rouge clignotera(ont) de façon continue durant le chargement.
3. Le chargement est terminé lorsque le(s) voyant(s) de chargement rouge demeure(nt) allumé(s) de façon continue. Le bloc-piles peut être laissé dans le chargeur ou retiré.

AVERTISSEMENT : chargez seulement le bloc-piles si la température de l'air est au-dessus de 4,5 °C (40 °F) et sous 40 °C (104 °F).

1. Le chargeur ne chargera pas un bloc-piles défectueux, ce qui peut être indiqué par le(s) voyant(s) de chargement qui reste(nt) éteint(s). Apportez le chargeur et le bloc-piles dans un centre de services autorisé si le(s) voyant(s) reste(nt) éteint(s).

REMARQUE : consultez l'étiquette près du (des) voyant(s) de chargement sur le chargeur pour les modèles de clignotement.

REMARQUE : pour retirer le bloc-piles, on doit appuyer sur le bouton de libération du bloc-piles 6 sur certains chargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud ou trop froid, il démarre automatiquement le délai pour le bloc chaud/froid, suspendant la recharge jusqu'à ce que la température du bloc-piles ait atteint une température appropriée. Le chargeur passe alors automatiquement en mode de chargement du bloc-piles. Cette fonction assure une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente qu'un bloc-piles chaud.

Le délai en cas de bloc chaud ou froid sera indiqué par le(s) voyant(s) rouge continuant à clignoter, mais avec le voyant jaune allumé de façon continue. Lorsque le bloc-piles a atteint une température appropriée, le voyant jaune s'éteindra et le chargeur reprendra la procédure de chargement.

Système de protection électronique

Les outils Li-lon sont conçus avec un système de protection électronique qui protégera le bloc-piles contre une surcharge, une surchauffe et une importante décharge. L'outil s'éteint automatiquement et le bloc-piles doit être rechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une température ambiante de 18 °C à 24 °C (65 °F à 75 °F). NE PAS charger lorsque le bloc-piles est en dessous de 4,5 °C

(40 °F) ou au-dessus de 40 °C (104 °F). C'est important pour prévenir tout dommage sérieux au bloc-piles.

1. Le chargeur et le bloc-piles peuvent devenir chauds au toucher durant le chargement. C'est un état normal et cela n'indique pas un problème. Pour faciliter le refroidissement du bloc-piles après l'utilisation, évitez de placer le chargeur ou le bloc-piles dans un environnement chaud comme une remise en métal ou une remorque non isolée.

2. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant une lampe ou un autre appareil;
b. Vérifiez si la prise d'alimentation est connectée à un interrupteur de lumière qui s'éteint lorsque vous éteignez les lumières;
c. Si les problèmes de chargement persistent, apportez l'outil, le bloc-piles et le chargeur dans votre centre de services local.

1. Vous pouvez charger un bloc partiellement utilisé au moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur

AVERTISSEMENT : danger de choc électrique. Deblanchez le chargeur de la prise CA avant de nettoyer. La saleté et la graisse peuvent être retirées des surfaces extérieures du chargeur à l'aide d'un linge ou d'une brosse souple non métallique. Ne pas utiliser d'eau ou de solution nettoyante.

CONSERVEZ CES INSTRUCTIONS POUR UTILISATION ULTÉRIEURE

Montage mural

Certains chargeurs PORTER-CABLEsont conçus pour pouvoir être installés au mur ou être placés verticalement sur une table ou une surface de travail. Pour la fixation au mur, placez le chargeur près d'une prise de courant et loin d'un coin ou d'autres obstructions qui peuvent nuire à la circulation de l'air. Utilisez la base du chargeur comme modèle pour l'emplacement des vis de montage sur le mur. Fixez solidement le chargeur à l'aide de vis pour cloison sèche (achetées séparément) d'au moins 25,4 mm (1 po) de longueur avec tête de diamètre de 7 mm à 9 mm (0,28 à 0,35 po) vissées dans du bois à une profondeur optimale en laissant exposée une partie de vis d'environ 5,5 mm (7/32 po). Alignez les fentes au dos du chargeur avec les vis exposées et insérez-les entièrement dans les fentes.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : afin de réduire le risque de blessure corporelle grave, éteignez l'outil et retirez le bloc-piles avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires, lorsque vous remplacez ou avant de nettoyer. Un démarrage accidentel peut causer des blessures.

AVERTISSEMENT : risque de lacérations ou de tranchants. Ne touchez à aucun moment les bords tranchants des accessoires. Ne pas toucher la pièce à travailler ou la lame tout de suite après l'utilisation de l'outil. Ils peuvent devenir très chauds. Manipuler avec soin. Toujours laisser les accessoires et pièce de travail refroidir avec de les manipuler.

Installer/retirer des accessoires (Fig. E–G)

L'outil est équipé d'un système exclusif sans outils pour changer les accessoires et effectuer les réglages plus rapidement sans clés plates ni clés hexagonales comme d'autres systèmes d'outil oscillant.

1. Saisissez l'outil et appuyez sur le levier de l'attache d'accessoire sans outil 4 comme illustré dans la Fig. E.
2. Nettoyez tout les débris résiduels de l'arbre de l'outil 9 et du supportd'attache d'accessoires.
3. Glissez l'accessoire entre l'arbre et le support d'accessoire en vous assurant que l'accessoire engage toutes les broches 10 sur le support et qu'il est à fleur de l'arbre comme illustré dans la Fig. E, F.
4. Relâchez levier de l'attache d'accessoires sans outil.
5. Au besoin, certains accessoires, comme les grattoirs et les lames peuvent être installés en angle comme illustré dans la Fig. G.

Installer/retirer les feuilles abrasives (Fig. H)

Une plaque en forme de losange emploie un système de scratch pour fixer les feuilles abrasives. La plaque vous permet de l'utiliser sur les grandes surfaces plates et les zones ou angles étroits.

1. Fixez l'accessoire pour plateau de ponçage comme décrit à la section Pose et dépose des accessoires.
2. Alignez les bords de la feuille abrasive au bord de la plaque de ponçage et appuyez la feuille abrasive sur la plaque comme illustré dans la Fig. H.
3. Appuyez fermement la base avec la feuille abrasive fixée contre une surface plane et allumez brièvement l'outil. Une bonne adhérence est ainsi assurée entre la plaque et la feuille abrasive, ce qui prévient également une usure prématurée.

REMARQUE : lorsque la pointe de la feuille abrasive s'use, détachez la feuille de la plaque, tournez-la et refixez-la.

FONCTIONNEMENT

AVORTISSEMENT : afin de réduire le risque de bressure corporelle grave, éteignez l'outil et retirez le bloc-piles avant de transporter, d'effectuer tout ajustement, de nettoyer, de réparer ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.

Installation et retrait du bloc-piles (Fig. D)

AVERTISSEMENT : s'assurerquel'outil/appareil est en position « Off » avant d'insérer le bloc-piles.

REMARQUE : pour une meilleure performance, assurez-vous que le bloc-piles est complètement chargé.

1. Pour installer le bloc-piles 5 dans l'outil, alignez le bloc-piles avec les glissières à l'intérieur de la poignée de l'outil et glissez-le dans la poignée jusqu'à ce que le bloc-piles soit bien placé dans l'outil et assurez-vous qu'il est enclenché.
2. Pour retirer le bloc-piles de l'outil, appuyez sur le bouton de libération 6 et tirez-le fermement hors de la poignée de l'outil. Insérez-le dans le chargeur comme indiqué dans la section relative au chargeur du présent manuel.

Position appropriée des mains (Fig. I)

AVERTISSEMENT : afin de réduire le risque de blessure capselle grave, utilisez TOUJOURS la position des mains appropriée comme illustré.

AVERTISSEMENT : afin de réduire le risque de blessure grain, et tenez TOUJOURS l'appareil solidement en prévision d'une réaction soudaine.

Une position des mains appropriée nécessite une main sur la poignée principale 3.

Gâchette à vitesse variable (Fig. A)

Asperez-vous de l'éteindre complètement avant d'installer la pile.

• Installez la pile.
• Pour mettre l'outil en marche, appuyez sur la gâchette à vitesse variable 1.
• Pour éteindre l'outil, relâchez sur la gâchette de vitesse variable 1.

Bouton de verrouillage marche et arrêt (Fig. A)

Verrouillage de l'outil à l'arrêt

1. Appuyez à fond sur le bouton de verrouillage/déverrouillage 2 vers la droite ou vers la gauche pour déverrouiller la gâchette à vitesse variable 1.

Verrouillage de l'outil en marche

1. Poussez la gâchette à vitesse variable 1 pour mettre l'appareil en marche.
2. Poussez le bouton de verrouillage/déverrouillage 2 vers la droite ou la gauche.
3. Le bouton de verrouillage/déverrouillage étant poussé vers la droite ou la gauche, relâchez la gâchette à vitesse variable pour verrouiller l'appareil en marche.
4. Poussez la gâchette à vitesse variable pour libérer la fonction de verrouillage en marche.
5. Relâchez la gâchette à vitesse variable pour éteindre l'outil.

Réaliser une coupe

AVIS : la capacité de coupe de l'outil est limitée par le type et la taille de l'accessoire utilisé. Veillez à toujours utiliser l'accessoire approprié pour votre application.

Entailles

AVERTISSEMENT : tenez fermement la scie avec les clos mains pendant les coupes.

AVERTISSEMENT : inspectez l'aire de travail pour les cables électriques, les tuyaux de gaz ou d'eau cachés avant d'effectuer des coupes à l'aveugle ou des entailles. Ne pas le faire peut entraîner un choc électrique, un incendie, une explosion ou endommager le matériel.

AVERTISSEMENT : utilisez TOUJOURS des lunettes de sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de sécurité. De plus, utilisez un masque facial ou anti-poussière si l'opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ.

AVERTISSEMENT : RÉDUISEZ LES RISQUES. Avant de couper tout type de matériau, assurez-vous que celui-ci est solidement fixé ou serré afin d'empêcher un glissement.

AVERTISSEMENT : RÉDUISEZ LES RISQUES. Laissez le son fonctionner à son propre rythme. Ne le surchargez pas, au risque de briser la lame.

1. Marquez clairement la zone de coupe souhaitée.
2. Mettez l'outil en marche avant d'appliquer la pression et faites avancer lentement la lame dans la pièce de travail à l'emplacement marqué.

AVERTISSEMENT : RÉDUISEZ LES RISQUES. Assurez-vaient que la lame n'est pas en contact avec la surface à couper avant de démarrer la scie.

1. Avancez la scie le long de la ligne de coupe jusqu'à ce que la coupe soit terminée. Ne forcez pas l'outil ; laissez la lame couper à sa propre vitesse.
2. Éteignez l'outil.

REMARQUE : utilisez toujours le type de lame de scie approprié au matériau de la pièce de travail et au type de coupe. Coupez seulement avec des lames affûtées; elles coupent plus proprement, plus rapidement et elles mettent moins de pression sur le moteur pendant la coupe.

Ponçage

AVERTISSEMENT : danger d'incendie. Lorsque vous travaillez sur des surfaces métalliques, n'utilisez pas d'aspirateur car des étincelles sont générées. Portez des lunettes de sécurité et un masque anti-poussière. En raison du risque d'incendie, n'utilisez pas votre ponceuse pour poncer des surfaces en magnésium. Ne pas utiliser pour le ponçage à l'eau.

REMARQUE : ne laissez pas vos doigts sur la plaque durant l'utilisation. Déplacez-la sur la surface en faisant de longs mouvements de balayage et en la laissant travailler. Seule une pression légère est nécessaire pour poncer.

Conseils

• Vérifiez toujours que la pièce de travail est fermement maintenue ou fixée pour l'empêcher de bouger. Tout mouvement du matériau peut affecter la qualité de finition de la coupe ou du ponçage.
• Ne commencez pas à poncer sans fixer la feuille abrasive à la plaque de ponçage.
• Utilisez du papier à gros grain pour poncer les surfaces rugueuses, à grain moyen pour les surfaces lisses et à grain fin pour la finition des surfaces. Au besoin, faites un essai au préalable sur une chute de matériau.
• Une force excessive réduit l'efficacité du travail et surcharge le moteur. Le remplacement régulier de l'accessoire maintient l'efficacité de travail optimale.
• Ne laissez pas le papier abrasif s'user complètement, au risque d'endommager le patin de ponçage.
• Si l'outil surchauffe, en particulier s'il est utilisé à basse vitesse, réglez la vitesse au maximum et faites-le fonctionner sans charge pendant 2 ou 3 minutes pour refroidir le moteur. Évitez toute utilisation prolongée à très basse vitesse. Maintenez toujours la lame aiguisée.

Lampe de travail à DEL (Fig. A)

La lampe de travail à DEL 7 est activée lorsque vous appuyez sur le commutateur de vitesse variable 1 et s'éteint automatiquement 20 secondes après avoir relâché le commutateur. Si le commutateur de vitesse variable reste enfoncé, la lampe de travail reste allumée.

REMARQUE : la lampe de travail sert à éclairer la surface de travail immédiate et n'est pas conçue pour être utilisée comme une lampe de poche.

ENTRETIEN

AVERTISSEMENT : afin de réduire le risque des blessures corporelles graves, arrêtez l'appareil et, retirez le blocs-piles avant d'effectuer tout réglage ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.

Votre chariot PORTER-CABLE a été conçu pour fonctionner sur une longue période avec un minimum d'entretien. Un fonctionnement satisfaisant continu dépend de l'entretien approprié et d'un nettoyage régulier de l'outil.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière haillées évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d'eures produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

Accessoires

AVERTISSEMENT : les accessoires autres que PORTER-CABLE n'ayant pas été testés avec ce produit, leur utilisation avec cet outil peut s'avérer dangereuse. Pour réduire le risque de blessure, seuls les accessoires recommandés par PORTER-CABLE doivent être utilisés avec ce produit.

Les accessoires recommandés pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d'aide pour localiser un accessoire, contactez PORTER-CABLE. Appelez au 1-888-848-5175 ou consultez notre site web : www.portercable.com.

Crochet de ceinture (Fig. J)

Accessoire en option, vendu séparément

AVERTISSEMENT : afin de réduire de blessure 2001. Parelle grave, utiliser SEULEMENT le crochet de ceinture de l'outil pour suspendre l'outil à partir de votre corps. NE PAS utiliser l'agrafe pour courroie pour attacher ou sécuriser l'outil à une personne ou un objet durant l'utilisation. NE PAS suspendre l'outil au plafond ou suspendre des objets à partir de l'agrafe pour courroie.

AVERTISSEMENT : afin de réduire le risque de pressures graves, assurez-vous que la vis maintenant le crochet de ceinture est sécuritaire.

IMPORTANT : pour la fixation ou le remplacement du crochet de ceinture, utilisez seulement la vis 12 qui est fournie. Assurez-vous que la vis est vissée de façon sécuritaire.

Le crochet de ceinture 11 peut être fixé de part et d'autre de l'outil seulement à l'aide des vis fournies pour le confort des utilisateurs droitiers ou gauchers. Si vous ne voulez pas de crochet, vous pouvez le retirer de l'outil.

1. Pour retirer l'agrafe pour courroie 11, retirez la vis qui le retient en place, puis réassemblez du côté opposé.
2. Assurez-vous de bien serrer la vis 12.

Réparations

Le chargeur et le bloc-piles ne sont pas réparables. Le chargeur ou le bloc-piles ne comportent aucune pièce réparable.

AVERTISSEMENT : pour assurer la SÉCURITÉ et la FÉRÉLITÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine ou un centre de réparation agréé. Toujours utiliser des pièces de rechange identiques.

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre produit maintenant pour :

• SERVICE DE GARANTIE : l'enregistrement de votre produit en ligne vous aide à obtenir un service de garantie efficace au cas où vous auriez un problème avec votre produit.
• CONFIRMATION DE PROPRIÉTÉ : en cas de pertes liées aux assurances telles qu'un incendie, une inondation ou un vol, votre enregistrement de propriété servira de preuve de votre achat.
• POUR VOTRE SÉCURITÉ : l'enregistrement de votre produit nous permet de vous contacter dans le cas peu probable d'une notification de sécurité requise selon le Federal Consumer Safety Act.
• Inscrivez-vous en ligne sur www.portercable.com.

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://www.portercable.com/service-support/warranty-information.

Pour demander une copie écrite des conditions de la garantie, contactez : Service à la clientèle chez PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305 ou appelez le 1-888-848-5175.

AMÉRIQUE LATINE : la présente garantie ne s'applique pas aux produits vendus en Amérique Latine. Pour les produits vendus en Amérique Latine, consultez les renseignements sur la garantie particulière au pays comprise dans l'emballage, appelez l'entreprise locale ou consultez le site Web pour les renseignements complets sur la garantie.

REMPLACEMENT DES ÉTIQUETTES D'AVERTISSEMENT GRATUIT : si vos étiquettes d'avertissement deviennent illisibles ou sont manquantes, appelez le 1-888-848-5175 pour un remplacement gratuit.

PORTER CABLE

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de 18.

TISSEMENT : utiliser d'autres blocs-piles peut créer un risque de blessure ou d'incendie.
