FOIRE AUX QUESTIONS - WM-5270 TOA

Comment puis-je connecter le microphone TOA WM-5270 à mon système audio ?

Pour connecter le microphone TOA WM-5270, assurez-vous que le récepteur est correctement branché à votre système audio. Allumez le microphone et le récepteur, puis réglez la fréquence sur les deux appareils pour qu'elles correspondent.

Que faire si le son est faible ou absent ?

Vérifiez d'abord que le microphone est allumé et que les piles sont chargées. Assurez-vous également que le volume du récepteur est réglé correctement et que le microphone est à portée du récepteur.

Comment changer les piles du microphone TOA WM-5270 ?

Pour changer les piles, localisez le compartiment à piles sur le microphone, ouvrez-le et remplacez les piles usagées par des piles neuves de type AA. Assurez-vous de respecter la polarité lors de l'installation.

Le microphone capte-t-il les interférences ?

Oui, le TOA WM-5270 peut capter des interférences si d'autres appareils fonctionnent sur la même fréquence. Essayez de changer la fréquence sur le récepteur et le microphone pour éviter les interférences.

Comment effectuer un réglage de la fréquence sur le TOA WM-5270 ?

Pour régler la fréquence, utilisez le bouton de réglage sur le récepteur pour sélectionner une nouvelle fréquence. Assurez-vous ensuite de régler le microphone sur la même fréquence.

Quels accessoires sont inclus avec le TOA WM-5270 ?

Le microphone TOA WM-5270 est généralement livré avec un récepteur, un câble audio, un support et un manuel d'utilisation.

Comment nettoyer le microphone ?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'appareil.

Le TOA WM-5270 est-il compatible avec d'autres systèmes audio ?

Oui, le TOA WM-5270 est compatible avec la plupart des systèmes audio qui acceptent des connexions XLR ou jack 6,35 mm. Vérifiez les spécifications de votre système pour confirmer la compatibilité.

MODE D'EMPLOI WM-5270 TOA

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Merci pour votre achat du microphone sans fi | TOA.

Veuillez lire attentivement les instructions suivantes dans ce manuel pour assurer un usage prolongé de votre équipement exempt de diffi culté.

1. CONSEILS DE SECURITE

• Lisez attentivement les instructions ci-dessous avant toute utilisation.
• Suivez les recommandations signalées par les symboles de sécurité. elles contiennent des informations très importantes.
• Nous vous recommandons aussi de la conserver toujours en tant que notice de référence.

Symboles de sécurité et conventions

Les symboles et messages de sécurité décrits ci-dessous sont utilisés dans cette notice pour préveni dommage corporel ou matériel pouvant résulter d'une mauvaise utilisation. Lisez attentivement cette notice pour comprendre parfaitement les symboles et messages de sécurité pour prévenir tout risque éventuel.

AVERTISSEMENT

Indique une situation risquant d'entraîner des blessures sérieuses, voire la mort.

ATTENTION

Indique une situation risquant d'entraîner des blessures moyennement graves ou mineures, et/ou des dommages matériels.

AVERTISSEMENT

- Pour prévenir toute infl ence néface des ondes électromagnétiques sur le matériel médical, veillez à mettre l'appareil hors tension lorsqu'il est placé à proximité de ce type de matériel.

ATTENTION

- Lorsque vous n'utilisez pas l'appareil pendant 10 ou plus, retirez la batterie de l'appareil afin d'éviter tout coulage pouvant entraîner des blessures ou la contamination de l'environnement.

- Respectez les précautions de manipulation suivantes pour éviter tout risque de blessu d'incendie dû à une fuite ou explosion de la batterie.

• Ne pas endommager, démonter, chauffer ou mettre la batterie au feu.
• Ne jamais recharger des batteries qui ne sont pas prévues à cet effet.
• Ne pas souder une batterie directement.
• Veiller à utiliser le type de batterie spécifi é.
• Respecter la polarité (orientation positive et négative) lorsque vous insérez une batterie.
• Stocker les batteries à l'abri du soleil, de la chaleur et de l'humidité.

Les fréquences comprises entre 865 MHz et 867 MHz ne sont pas conformes CE.

AVIS A L'UTILISATEUR: Les changements ou modifi cations non approuvées expressément par la partie responsable s'agissant de la pourraient annuler la licence de l'utilisateur pour exploiter l'équipement.

2. DESCRIPTION GENERALE

Le microphone sans fil TOA WM-5270 est un micro dynamique à capacité opératoire sous haute entrée, parfaitement adapté à la voix.

3. CARACTERISTIQUES

• Un synthétiseur PLL optimisé permet de minimiser la dérive de la fréquence des oscillations due aux fluctuations de la température ambiante ou de la tension
• La pression acoustique entrée maximum est réglable dans une gamme de 130 à 142 dB SPL (niveau de bruit perçu) à l'aide d'un commutateur PAD, permettant une adaptation à une large gamme de pression acoustique d'entrée.
• Un témoin de batterie indique le niveau de consommation de la batterie pour prévenir tout dysfonctionnement losque le niveau de charge de la batterie diminue sérieusement.
• Fonctionne sur une seule pile AA.
• Emploie une antenne incorporée.
• L'état de consommation de pile peut être affiché sur l'indicateur de tuner quand l'appareil est utilisé en conjonction avec le tuner sans fil en option WT-5800, WT-5805 ou WT-5810.

4. PRECAUTIONS D'USAGE

• Ne pas exposer l'appareil à la pluie et le protéger de tout contact avec des liquides afin d'éviter tout risque de panne.
• Ne jamais ouvrir ou retirer le boîtier de l'appareil pour le modifier. Contactez votre représentant TOA le plus proche.
• Veiller à ne pas faire tomber l'appareil ou le cogner contre un objet dur pour éviter un risque de panne.
• Ne pas exposer l'appareil à des températures élevées (ex. dans une voiture en été) ou à une forte humidité qui pourraient endommager l'appareil.
• Ne pas utiliser l'appareil dans des endroits exposés à l'eau de mer.
• Utiliser un chiffon sec pour le nettoyage. Si l'appareil est très sale, nettoyer avec un chiffon humecté de nettoyant neutre, puis un chiffon sec. Ne jamais utiliser de l'essence, un solvant ou une lingette chimique.
• Eviter d'utiliser un téléphone mobile à proximité du microphone sans fil utilisé pour éviter toute interférence.
• En cas d'utilisation de deux microphones ou plus, Maintenez-les au moins à 50 cm de distance les uns des autres pour éviter tout dysfonctionnement ou bruit.
• Maintenez une distance d'au moins 3 m entre le microphone et l'antenne de réception. L'utilisation du microphone à proximité de l'antenne peut engendrer des dysfonctionnements ou du bruit.

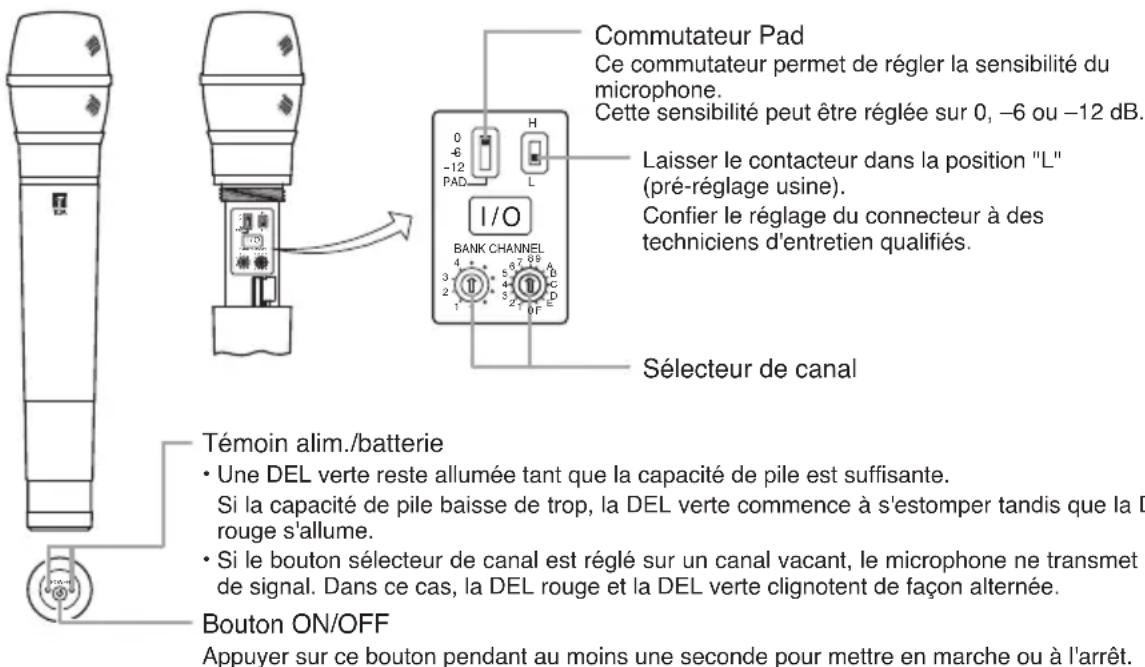

5. NOMENCLATURE

Commutateur Pad Ce commutateur permet de régler la sensibilité du microphone. Cette sensibilité peut être réglée sur 0, -6 ou -12 dB. Laisser le contacteur dans la position "L" (pré-réglage usine). Confier le réglage du connecteur à des techniciens d'entretien qualifiés. Sélecteur de canal Témoin alim./batterie Une DEL verte reste allumée tant que la capacité de pile est suffisante. Si la capacité de pile baisse de trop, la DEL verte commence à s'estomper tandis que la D rouge s'allume. Si le bouton sélecteur de canal est réglé sur un canal vacant, le microphone ne transmet de signal. Dans ce cas, la DEL rouge et la DEL verte clignotent de façon alternée. Bouton ON/OFF Appuyer sur ce bouton pendant au moins une seconde pour mettre en marche ou à l'arrêt.

6. INSERTION DE LA BATTERIE

Étape 1. Appuyer sur le bouton de marche/arrêt pendant au moins une seconde pour mettre le micro à l'arrêt.

Étape 2. Saisir le micro à pleine main et en faire tourner le corps dans le sens contraire au sens horloger pour le dévisser.

Étape 3. Introduire une pile AA en respectant les indications (+) et (−) fi gurant dans le boîtier correspondant.

Étape 4. Remettre le boîtier du microphone en le faisant tourner dans le sens des aiguilles d'une montre.

Remplacement de la batterie

- Une pile alcaline AA toute neuve permettra à l'appareil de fonctionner continuellement pendant environ 10 heures.

- Si la capacité de pile baisse de trop, la DEL verte des voyants d'alimentation et de pile commence à s'estomper tandis que la DEL rouge s'allume.

Si la DEL rouge seulement s'allume, remplacer la pile par une neuve. Dans ces conditions, l'appareil transmet vers le tuner les données de capacité de la pile, ce qui provoque l'allumage du voyant indicateur BATT de tuner.

[Le fond] POWER DEL rouge DEL verte 1 Bouton ON/OFF

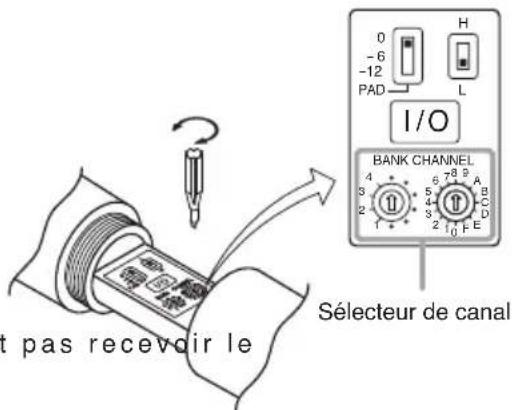

7. PARAMETRAGE DU CANAL

Étape 1. Mettre hors tension. Faire tourner le boîtier du microphone dans le sens anti-horaire pour le retirer.

Étape 2. À l'aide du tournevis se trouvant dans le corps du microphone, régler le sélecteur de canal sur le numéro de canal souhaité.

Étape 3. Remettre le boîtier du microphone.

Nota: Veiller à ce que le microphone et le tuner sans fil soient réglés sur le même numéro de canal.

0 -6 -12 PAD H L I/O BANK CHANNEL 4 6 7 8 9 A 3 5 4 3 C 2 3 2 1 0 F E 1 1 1 0 F E Sélecteur de canal t pas recevoir le

Dans le cas contraire, le tuner ne peut pas recevoir le signal du microphone.

8. COMMUTATEUR PAD

La sensibilité d'entrée du micro est réglable sur 0, -6 ou -12 dB à l'aide du commutateur PAD.

Sélectionner le niveau approprié de sorte que le son produit ne soit pas distordu quand le bouton de commande du volume est placé en position à 2 heures.

Si le volume sonore entré résulte en distorsion du son obtenu, réduire la sensibilité en amenant le commutateur PAD en position -6 dB ou -12 dB.

Note: Le commutateur PAD est préréglé en usine sur 0 dB.

Le tableau ci-contre montre la relation entre les positions du commutateur PAD et les niveaux d'entrée maximum.

Commutateur Pad	Niveaux d'entrée maximum
0 dB 130 dB SPL
-6 dB 136 dB SPL
-12 dB 142 dB SPL

Commutateur Pad

0 -6 -12 PAD H L I/O BANK CHANNEL 4 3 2 1 6 5 4 3 2 1 6 7 8 PA B C D F

9. FONCTIONNEMENT

Étape 1. Vérifier que le numéro de canal est le même pour le microphone sans fil et le tuner sans fil. Si ce n'est pas le cas, mettre le micro à l'arrêt à l'aide du bouton de M/A et le régler sur le même canal que le tuner.

Étape 2. Appuyer sur le bouton de M/A pendant au moins une seconde pour mettre le micro en marche. Vérifier alors que la DEL verte du témoin de Marche/Pile s'allume.

Étape 3. Appuyer sur le bouton de M/A pendant au moins une seconde pour mettre le micro à l'arrêt après usage.

10. CONSEILS D'UTILISATION

- La distance d'utilisation du microphone est comprise entre 3 et 120 m. Lorsque l'utilisateur se déplace, il peut y avoir des pertes de signal (pertes momentanées de la réception). Ces pertes peuvent provenir des conceptions architecturales des bâtiments ou des matériaux qui empêchent la transmission ou qui réfléchissent les signaux radio. Si tel est le cas, l'utilisateur doit rechercher en endroit plus favorable à la réception du signal.

- Le fonctionnement de votre système sans fil peut subir les interférences d'un système utilisant la même fréquence. Dans ce cas, changer la fréquence utilisée par votre système. Pour ce qui est des interférences, reportez-vous aux instructions relatives au tuner sans fil.

- Si vous avez des questions sur l'utilisation ou sur la disponibilité des produits sans fil TOA, n'hésitez pas à contacter votre représentant local TOA.

- Si le son obtenu est distordu du fait d'un volume sonore entré élevé, régler commutateur PAD du micro (réglage de la sensibilité) en position -6 dB ou -12 dB pour réduire la sensibilité.

- Si nécessaire, installer le capuchon fourni à l'extrémité du micro pour empêcher celui-ci de rouler et de tomber sur le sol.

WM-5270 Capuchon (fourni)

11. SPECIFICATIONS

Microphone	Microphone dynamique: unidirectionnel
Modulation Modulation de fréquence
Gamme de fréquence De 506 à	867 MHz (de 506 à 538 MHz et de 576 à 606 MHz pour les USA/Canada, de 614 à 698 MHz pour le Brésil, de 748,3 à 757,7 MHz et de 803,3 à 805,7 MHz pour la Thaïlande, de 865 à 867 MHz pour l'Inde)
Sélection de canal 64 canaux (le nombre de canaux varie selon les pays.)
Puissance de sortie RF Moins de	50 mw (réglage usine 10 mW ERP)
Fréquence de tonalité 32,768 kHz
Oscillateur	PLL synthétisé
Niveau d'entrée maxi. 142 dB SPL
Déviation maximale ±40 kHz
Bande passante 80 Hz – 15 kHz
Gamme dynamique (AF Circuit)	>95 dB (avec WT-5800)
Batterie	Pile sèche alcaline AA
Durée batterie	Environ 10 heures (en cas d'utilisation de la pile alcaline)
Indicateur	Témoin alim./batterie
Antenne	Type incorporé
Température	-10 à +50°C (sauf la batterie)
Humidité de fonctionnement	HR 30 à 85 %
Finition	Gris foncé
Dimensions	ø48 x 244 mm
Poids	340 g (avec batterie)

Nota: La conception et les spécifications sont susceptibles de modifications sans préavis dans un souci d'amélioration.

- Accessories

Support microphone (avec adaptateur pour pied) ..... 1

Tournevis de réglage (dans le corps du micro) ..... 1

Coffret de rangement .... 1

Capuchon 1

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

License requirement
