MANUAL DE USUARIO WM-5270 TOA

Muchas gracias por la adquisición del micrófono inalámbrico TOA.

Siga minuciosamente las instrucciones de este manual para poder emplear este equipo durante mucho tiempo sin problemas.

1. PRECAUCIONES DE SEGURIDAD

• Lea atentamente las instrucciones contenidas en este capítulo antes de utilizar el aparato.
• Siga las instrucciones de este manual; los símbolos y mensajes de seguridad utilizados en el mismo se refieren a precauciones importantes que deben ser adoptadas.
• Le recomendamos asimismo que guarde este manual para realizar futuras consultas.

Símbolos y mensajes de seguridad

En este manual, los símbolos y mensajes de seguridad que figuran indicados a continuación se utilizan para prevenir daños personales y materiales que podrían producirse en caso de utilización indebida del aparato. Antes de utilizarlo, por tanto, lea atentamente este manual y recuerde los símbolos y mensajes de seguridad para identifi car posibles riesgos.

ADVERTENCIA

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pueden producirse lesiones graves o un accidente mortal.

PRECAUCIÓN

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, puede producirse lesiones personales leves o moderadas y/o daños materiales.

ADVERTENCIA

- Desconecte el aparato cuando deba las proximidades de un equipo médico para evitar así que las ondas electromagnéticas afecten negativamente a dicho equipo.

PRECAUCIÓN

• Cuando no precise utilizar el aparato durante 10 días o más, extraiga la batería del mismo. Las fugas de la batería podrían ocasionar lesiones personales o contaminar el medio ambiente.

• Observe las siguientes precauciones de manipulación para evitar todo riesgo de incendio o lesiones personales a consecuencia de una fuga o explosión de la batería.

• No cortocircuite, desarme o caliente la batería ni la exponga al fuego.

• No cargue nunca baterías que no sean reorgables. en

No efectúe soldaduras directamente en una batería.

• Utilice el tipo de batería especificado.
• Observe la polaridad correcta (orientación de los polos positivo y negativo) cuando introduzca la batería en el aparato.
• Evite guardar las baterías en lugares expuestos a la luz solar directa, altas temperaturas y humedad.

Las frecuencias comprendidas entre 865 MHz y 867 MHz no cumplen con la CE.

PRECAUCIÓN PARA EL USUARIO: Los c o modifi caciones que no están expresamente aprobados por el responsable del cumplimiento pueden cancelar la autoridad del usuario para operar el equipo.

2. DESCRIPCIÓN GENERAL

El micrófono inalámbrico TOA WM-5270 emplea un micrófono dinámico con un elevado margen dinámico de entreda, y es adecuado para aplicaciones de vocalistas.

3. CARACTERÍSTICAS

• Un sintetizador PLL optimizado reduce al mínimo la variación de la frecuencia de oscilación provocada por las fl actuaciones de temperatura o voltaje.
• La máxima presión sonora de entrada puede ajustarse dentro del margen de 130 dB SPL a 142 dB SPL con un interruptor PAD, permitiendo la adaptación a una amplia gama de presiones sonoras de entrada.
• La luz de funcionamiento/batería indica su consumo para prevenir que el aparato falle cuando el nivel de carga disminuya excesivamente.
• Funciona con una sola pila del tamaño AA.
• Emplea una antena incorporada.
• El estado de la carga de la pila puede visualizarse en el indicador del sintonizador cuando se utiliza la unidad junto con el sintonizador inalámbrico WT-5800, WT-5805 ó WT-5810.

4. PRECAUCIONES EN LA MANIPULACIÓN

• No exponga el aparato a la lluvia o a salpicaduras de agua u otros líquidos, ya que podría averiarse.
• No abra ni desmonte nunca la caja para modificar el aparato. Si debe efectuar cualquier reparación, diríjase al distribuidor TOA más próximo.
• Evite dejar caer el aparato al suelo o golpearlo contra un objeto duro, ya que podría averiarse.
• No deje el aparato en lugares sometidos a temperaturas elevadas (p. ej. un coche aparcado en verano) o a altos niveles de humedad, ya que podría averiarse.
• No utilice el aparato en lugares en los que pueda quedar expuesto al agua de mar.
• Utilice un paño seco para limpiarlo. Cuando el aparato esté muy sucio, límpielo suavemente con un pañ humedecido en un detergente neutro diluido y séquelo con un paño seco. No utilice nunca gasolina, disolventes ni toallitas de limpieza tratadas químicamente.
• Evite utilizar un teléfono móvil cerca del micrófono inalámbrico. Podrían producirse interferencias.
• Cuando utilice dos o más micrófonos inalámbricos, manténgalos alejados uno de otro al menos 50 cm para evitar perturbaciones o interferencias.
• Mantenga el micrófono inalámbrico a una distancia mínima de 3 m respecto a la antena receptora. El uso del micrófono a una distancia inferior puede provocar perturbaciones o interferencias.

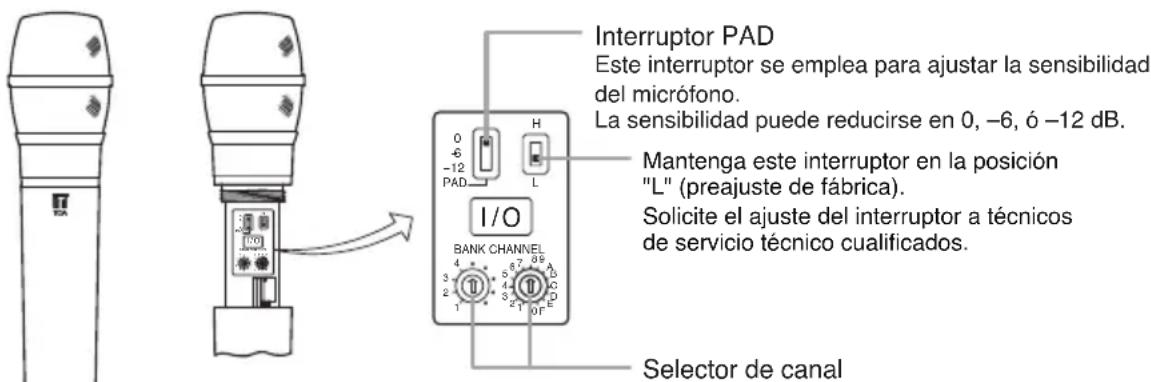

5. NOMENCLATURA

Interruptor PAD Este interruptor se emplea para ajustar la sensibilidad del micrófono. La sensibilidad puede reducirse en 0, -6, ó -12 dB. Mantenga este interruptor en la posición "L" (preajuste de fábrica). Solicite el ajuste del interruptor a técnicos de servicio técnico cualificados. I/O BANK CHANNEL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

Luz de funcionamiento/batería

• Se enciende un LED verde mientras la carga de la pila es suficiente. Cuando se reduce la carga de la pila, el LED verde empieza a perder intensidad y el LED rojo empieza a encenderse.
• El micrófono no transmite la señal si el selector de canal está ajustado en un canal vacío. En este caso, el LED rojo y el LED verde parpadean alternadamente.

Interruptor ON/OFF

Cuando se presiona este interruptor durante más de un segundo, la alimentación se conecta o desconecta.

6. INSTALACIÓN DE LA BATERÍA

Paso 1. Mantenga presionado el interruptor durante uno o más segundos para desconectar la alimentación.
Paso 2. Tome el cuerpo del micrófono y gire hacia la izquierda la empuñadura del micrófono para extraerla.
Paso 3. Inserte una pila del tamaño AA de acuerdo con las indicaciones (+) y (−) del compartimiento de la pila.
Paso 4. Monte de nuevo la empuñadura del micrófono, girándola en el sentido de las agujas del reloj.

Cambio de la batería

• Una pila alcalina tipo AA nueva alimentará la unidad durante unas 10 horas.
• Cuando se reduce la carga de la pila, el LED verde de funcionamiento / batería empieza a perder intensidad y el LED rojo empieza a encenderse.

Cuando sólo se enciende el LED rojo, reemplace la pila por otra nueva.

En este estado, la unidad transmitirá la información de la carga remanente de la pila al sintonizador, haciendo que se encienda el indicador BATT del sintonizador.

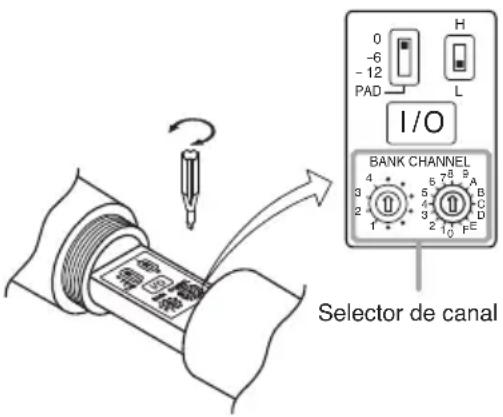

7. SELECCIÓN DE CANAL

Paso 1. Ponga en OFF el interruptor de alimentación. Gire la empunadura del micrófono en el sentido contrario al de las agujas del reloj para extraerla.
Paso 2. Ajuste el indicador del selector de canal al número del canal deseado empleando el destornillador que hay dentro del cuerpo del micrófono.
Paso 3. Monte de nuevo la empuñadura del micrófono.

Nota

Compruebe que el micrófono y el receptor tengan seleccionado el mismo canal. Si tienen seleccionados canales diferentes, el receptor no recibirá la señal del micrófono.

0 -6 -12 PAD H L I/O BANK CHANNEL 4 3 2 1 5 4 3 2 1 7 8 9 A B C D FE Selector de canal

8. INTERRUPTOR PAD

La sensibilidad de entrada puede reducirse en 0 dB, -6 dB ó -12 dB con el interruptor PAD. Seleccione el nivel apropiado de modo que el sonido de salida no se distorsione cuando se ajuste el control de volumen del sintonizador en la posición de las 2 en punto de un reloj. Si una voz fuerte distorsiona la salida del sonido, reduzca la sensibilidad poniendo el interruptor PAD en la posición -6 dB ó -12 dB.

Nota: El interruptor PAD está ajustado en fábrica en 0 dB.

La tabla de la derecha muestra la relación existente entre las posiciones del interruptor PAD y los niveles máximos de entrada.

Interruptor PAD Niveles máximos de entrada

0 dB 130 dB SPL

-6 dB 136 dB SPL

-12 dB 142 dB SPL

Interruptor PAD

0 -6 -12 PAD I/O BANK CHANNEL H L 4 3 2 1 6 5 3 2 1 8 9 A B C D E

9. UTILIZACIÓN

Paso 1. Confirme que el micrófono inalámbrico y el sintonizador inalámbrico estén ajustados al mismo número de canal.

Si no es el mismo, desconecte la alimentación con el interruptor ON/OFF, y ajuste entonces el número de canal al mismo número de canal que el del sintonizador.

Paso 2. Mantenga presionado el interruptor durante uno o más segundos para conectar la alimentación.

Luego, confirme que se encienda el LED verde de las luces de la alimentación/pila.

Paso 3. Mantenga presionado el interruptor de la alimentación durante uno o más segundos para desconectar la alimentación después de haberlo utilizado.

10. CONSEJOS DE UTILIZACIÓN

• El alcance del micrófono es de 3 – 120 m. Cuando el usuario se desplaza por un edificio pueden producirse caídas de señal (pérdidas momentáneas de recepción de la señal). Estas caídas son ocasionadas por los elementos arquitectónicos del edificio u otros objetos que bloquean o reflejan la señal de radio. En ese caso, el usuario deberá cambiar de lugar para mejorar la recepción.
• El sistema inalámbrico puede sufrir las interferencias provocadas por otro sistema que esté funcionando en la misma frecuencia. En tal caso, cambie la frecuencia de trabajo de su sistema. (Para mayor información acerca de las interferencias, consulte las instrucciones de utilización del receptor inalámbrico).
• Si necesita cualquier aclaración relativa al uso o la disponibilidad de productos inalámbricos TOA, póngase en contacto con el distribuidor local.
• Si el sonido de salida se distorsiona a altos niveles de volumen, emplee el micrófono poniendo el interruptor PAD (reducción de la sensibilidad de entrada) en la posición -6 dB ó -12 dB para reducir la sensibilidad.
• Coloque cuando sea necesario el tope contra rotación suministrado, para evitar que el micrófono pueda rodar y caerse al suelo.

Tope contra rotación (suministrado)

11. ESPECIFICACIONES

Elemento del micrófono Unidad de micrófono dinámico: Unidireccional
Modulación Modulación de frecuencia
Gama de frecuencias 506 – 867 MHz(506 – 538 MHz y 576 – 606 MHz para EE.UU./Canadá, 614 – 698 MHz para Brasil, 748,3 – 757,7 MHz y 803,3 – 805,7 MHz para Tailandia, 865 – 867 MHz para India)
Canales seleccionables 64 canales (el número de canales puede diferir según el país.)
Potencia de la portadora RF	Menos de 50 mW (configuración de fábrica 10 mW ERP)
Frecuencia de tono 32,768 kHz
Oscilador	Sintetización PLL
Nivel máximo de entrada 142 dB SPL
Desviación máxima	± 40 kHz
Respuesta frecuencia audio	80 Hz – 15 kHz
Gama dinámica (circuito AF)	Superior a 95 dB (con WT-5800)
Batería	Célula seca alcalina AA
Duración de la batería	Aprox. 10 h (cuando se utiliza la pila alcalina)
Indicador	Luz de funcionamiento/batería
Antena	Tipo integrado
Temperatura de trabajo	De -10 a +50^ (batería no incluida)
Humedad operativa	30% a 85% de HR
Acabado	Gris oscuro
Dimensiones	48 × 244 mm
Peso	340 g (con batería)

Note: El diseño y las especificaciones del producto pueden ser modificados sin previo aviso con objeto de mejorar sus prestaciones.

- Accesorios

Soporte para el micrófono (con adaptador) ...... 1

Destornillador para el ajuste (alojado dentro del cuerpo) .... 1

Estuche de almacenamiento 1

Tope contra rotación .... 1
