LX-80 - Luxemètre VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luxmètre
Marque	Voltcraft
Modèle	LX-80
Alimentation	3 piles AAA, 1,5 V
Autonomie	Environ 12 heures (utilisation continue)
Arrêt automatique	15 minutes
Indice de protection	IP54
Plage de mesure (Lux)	0 - 400, 4K, 40K, 200K
Plage de mesure (FC)	0 - 40, 400, 4K, 20K
Résolution	Lux : 0,1 ; FC : 0,01
Précision	< 10 000 Lux : ±3% ±8 chiffres ; ≥ 10 000 Lux : ±5% ±10 chiffres
Conditions de fonctionnement	0 °C à +50 °C
Conditions de stockage	-10 °C à +80 °C, <80% HR
Altitude maximale	≤ 2000 m
Fonctions principales	Maintien d’affichage (HOLD), mode relatif (REL), affichage MAX/MIN/AVG, changement d’unité Lux/FC, sélection automatique et manuelle de gamme, arrêt automatique
Contenu de l’emballage	Luxmètre, 3 piles AAA, pochette de transport, mode d’emploi
Entretien et nettoyage	Nettoyer avec un chiffon sec et sans fibres ; ne pas utiliser de produits agressifs
Sécurité	Ne pas immerger ; protéger des chocs et des températures extrêmes ; tenir hors de portée des enfants
Réparabilité	Ne pas essayer de réparer soi-même ; contacter un spécialiste

FOIRE AUX QUESTIONS - LX-80 VOLTCRAFT

Comment allumer et éteindre le luxmètre LX-80 ?

Pour allumer, appuyez sur le bouton MARCHE/ARRÊT et maintenez-le enfoncé. Pour éteindre, faites de même.

Comment utiliser la fonction de maintien d'affichage (HOLD) ?

Appuyez brièvement sur le bouton HOLD pour figer l’affichage. Le symbole HOLD apparaît. Appuyez à nouveau pour désactiver.

Comment changer l'unité de mesure entre Lux et FC ?

Appuyez et maintenez enfoncé le bouton UNITS pour basculer entre Lux (lm/m²) et FC (lm/ft²). L’écran affiche l’unité active.

Comment activer le mode relatif (REL) ?

Placez le capteur sous la source de référence, puis appuyez et maintenez enfoncé le bouton REL. Le symbole REL s’affiche. Les mesures suivantes sont relatives à la valeur de référence.

Comment sélectionner manuellement la plage de mesure ?

Appuyez plusieurs fois sur le bouton RANGE pour parcourir les plages prédéfinies. La plage active apparaît à l’écran. Si oL s’affiche, la mesure est hors plage.

Que signifie l'affichage 'OL' ?

OL (Over Limit) indique que la valeur mesurée dépasse la plage de mesure sélectionnée. Passez sur une plage supérieure ou activez le mode automatique.

Comment désactiver l'arrêt automatique ?

Activez d’abord le maintien d’affichage (HOLD), puis appuyez brièvement sur le bouton MARCHE/ARRÊT. Le symbole ☼ (arrêt auto) disparaît. Cette désactivation est réinitialisée à la mise hors tension.

Quelle est la précision des mesures ?

Pour des valeurs < 10 000 Lux : ±3% de la mesure ±8 chiffres. Pour des valeurs ≥ 10 000 Lux : ±5% de la mesure ±10 chiffres.

Comment nettoyer le luxmètre ?

Utilisez un chiffon sec et sans fibres. N’utilisez jamais de produits de nettoyage agressifs, d’alcool ou de solutions chimiques. Ne plongez pas l’appareil dans l’eau.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la polarité et l’état des piles. Remplacez-les par des piles neuves de même type (3x AAA 1,5 V). Si le problème persiste, contactez le service technique.

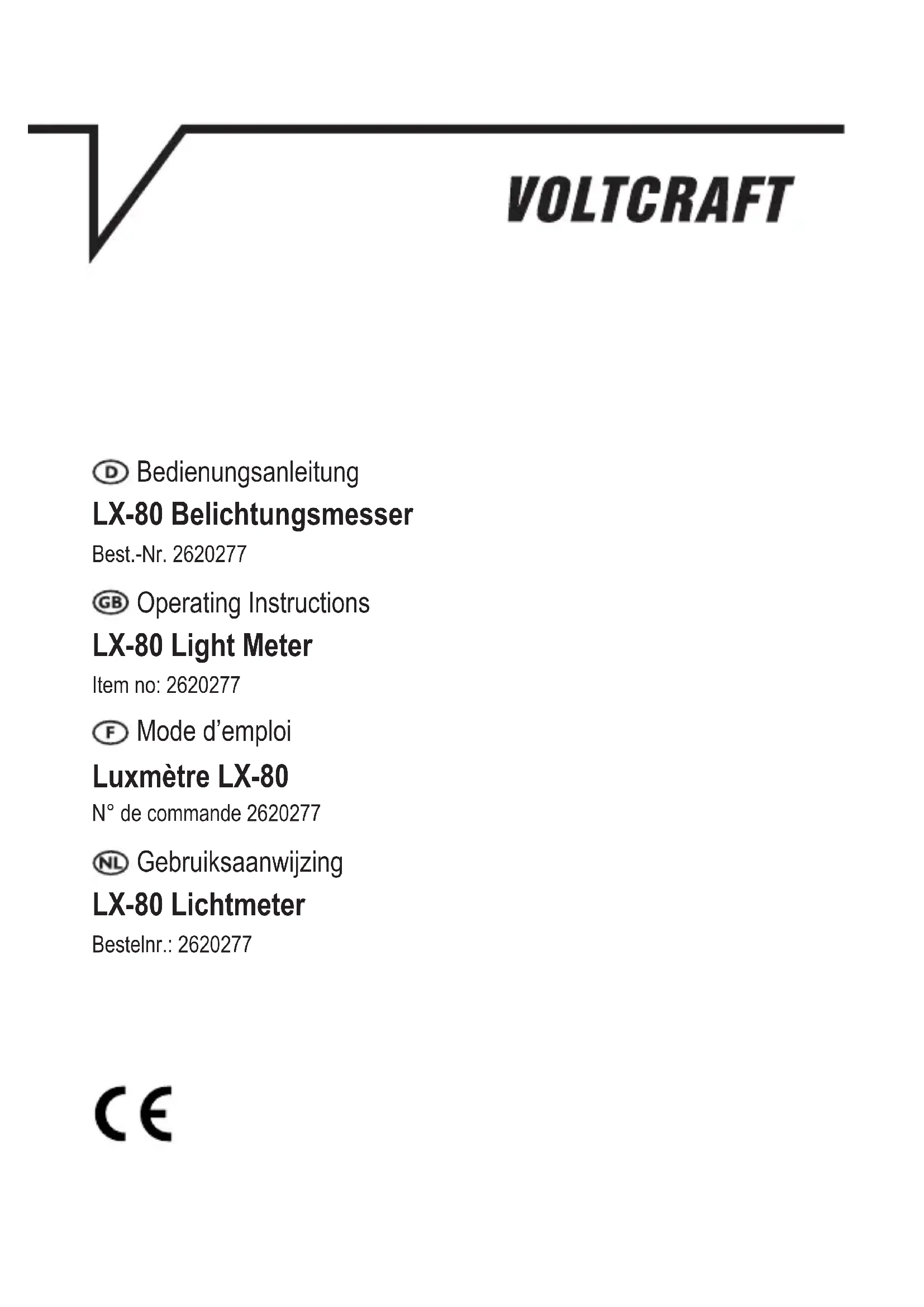

MODE D'EMPLOI LX-80 VOLTCRAFT

N° de commande 2620277

1 Introduction.... 24
2 Utilisation prévue .... 24
3 Contenu de l'emballage.... 24
4 Mode d'emploi actualisé 25
5 Description des symboles.... 25
6 Consignes de sécurité 25

6.1 Généralités.... 25
6.2 Manipulation.... 26
6.3 Conditions environnementales de fonctionnement ...... 26
6.4 Fonctionnement.... 26
6.5 Piles....26

7 Aperçu 27

7.1 Produit....27
7.2 Symboles d'affichage 27

8 Prise de mesures.... 28
9 Paramètres 28

9.1 Arrêt automatique.... 28
9.2 Maintien de l'affichage.... 29
9.3 Mode relatif....29
9.4 Sélection automatique de la gamme.... 30
9.5 Sélection manuelle de la gamme 30
9.6 Affichage MAX / MIN / AVG 30
9.7 Changer d'unité de mesure.... 30

10 Nettoyage et entretien 31
11 Élimination des déchets.... 31

11.1 Produit.... 31
11.2 Piles/accumulateurs ...... 32

12 Caractéristiques techniques .... 33

1 Introduction

Cher (Chère) Client(e),

Nous vous remercions de votre achat.

Pour toute question technique, veuillez vous adresser à:

2 Utilisation prévue

Ce produit est un luxmètre portatif pour la mesure de la lumière ambiante.

Important:

L'appareil a un indice de protection IP54. Il résiste à de légères éclaboussures d'eau. Ne l'immergez pas.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

3 Contenu de l'emballage

Luxmètre
3 piles AAA, 1,5 V
Pochette de transport
Mode d'emploi

4 Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

5 Description des symboles

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

6 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

6.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.
Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

6.2 Manipulation

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

6.3 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques.
- Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit de la lumière directe du soleil.

6.4 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.
Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.

6.5 Piles

Respectez les indications de polarité lorsque vous insérez piles.
Pour éviter un dommage dû à une fuite, la pile doit être enlevée de l'appareil si celui-ci n'est pas utilisé sur une longue période. Des piles endommagées ou qui fuient peuvent provoquer des brûlures acides en cas de contact avec la peau, il est donc recommandé de manipuler les piles usagées avec des gants de protection appropriés.
Les piles doivent être tenues hors de portée des enfants. Ne laissez pas des piles traîner, car il existe un risque que les enfants ou les animaux domestiques les avalent.

Toutes les piles doivent être remplacées en même temps. Mélanger des piles usagées et des piles neuves dans l'appareil peut entraîner des fuites et endommager l'appareil.
- Les piles ne doivent pas être démantelées, court-circuitées ou jetées au feu. Ne rechargez pas les piles non rechargeables. Cela constituerait un risque d'explosion !

7 Aperçu

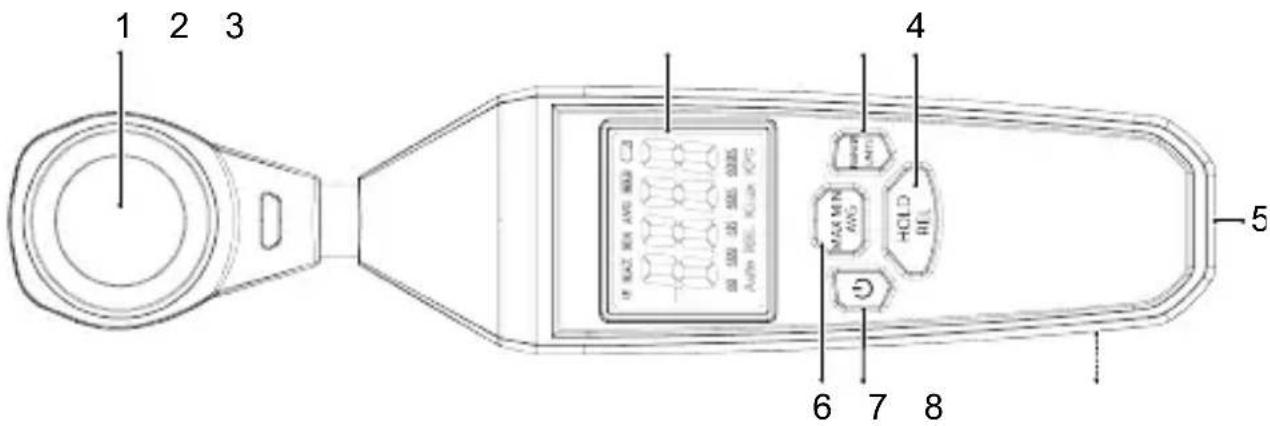

7.1 Produit

1 2 3 4 5 6 7 8

1 Capteur lumineux 2 Écran

3 Bouton RANGE UNITS

4 Bouton HOLD REL

5 Support de trépied 6

Bouton MAX MIN AVG

7 : Bouton MARCHE/ARRÊT 8 Compartiment à piles (à l'arrière)

7.2 Symboles d'affichage

Symbole Description
HOLD	Maintien de l'affichage activé.
	Arrêt automatique activé.
	Indicateur de pile faible.
MAX	La valeur maximale est maintenue.
MIN	La valeur minimale est maintenue.
AVG	La valeur moyenne est affichée.
40, 400, 4K, 40K, 400K	Plages de mesure de la lumière.Voir section : Caractéristiques techniques [► 33].
Auto	Commutation automatique de la plage de mesure.
REL	Mesure relative par rapport à la valeur de référence.
Lux, KLux	Unité de mesure de la lumière (lm/m2), K=1000.
FC, KFC	Unité de mesure de la lumière (lm/ft2), K=1000.
OL	Valeur en dehors de la plage.

8 Prise de mesures

1. Appuyez sur le bouton et maintenez-le enfoncé pour allumer l'appareil.
2. Orientez le capteur vers une source lumineuse pour prendre des mesures.

→ Les valeurs de luminosité s'affichent à l'écran.

1. Lorsque vous avez terminé, appuyez sur le bouton et maintenez-le enfoncé pour éteindre l'appareil.

Conseils:

Pour une mesure plus précise, la lumière mesurée doit atteindre le capteur perpendiculairement à sa surface.

9 Paramètres

9.1 Arrêt automatique

Remarques:

• L'arrêt automatique est activé par défaut et indiqué par le symbole «
• Cette fonction d'économie d'énergie éteint l'appareil après environ 15 minutes d'inactivité.

Pour désactiver l'arrêt automatique :

Conditions préalables:

√ L'alimentation est en marche.

1. Accéder au mode de maintien. Voir section : Maintien de l'affichage.

2. Appuyez brièvement sur le bouton pour activer/désactiver l'arrêt automatique.

→ Le symbole « » disparaîtra lors de la désactivation.

1. L'arrêt automatique se réactive lorsque l'alimentation est coupée.

9.2 Maintien de l'affichage

Important:

– La fonction de maintien de l'affichage fige l'affichage.
– Le maintien de l'affichage doit être désactivé avant la prise de mesures.

■ Appuyez sur le bouton HOLD pour activer/désactiver le maintien de l'affichage.
Le symbole « Héapparaîtra lorsque le maintien de l'affichage est activé.

9.3 Mode relatif

Les mesures peuvent être affichées comme la différence entre le niveau de luminosité relevé et une valeur de référence enregistrée.

1. Placez le capteur sous la source lumineuse à utiliser comme valeur de référence. Voir section : Prise de mesures [▶ 28].
2. Appuyez sur le bouton REL et maintenez-le enfoncé pour activer le mode relatif.

→ Le symbole « REL » apparaîtra pour indiquer qu'une valeur de référence a été enregistrée.
→ Toutes les mesures suivantes seront relatives à la valeur de référence. Par ex., valeur de référence = 100, valeur mesurée = 150, valeur relative = 50 (150-100=50).

1. Appuyez sur le bouton REL et maintenez-le enfoncé pour désactiver le mode relatif.

9.4 Sélection automatique de la gamme

La sélection automatique de la gamme définit automatiquement une plage en fonction de la luminosité de la lumière mesurée.

■ Appuyez sur le bouton MAX MIN et maintenez-le enfoncé pour activer/désactiver la fonction de sélection automatique de la gamme.
Le symbole « Auto » apparaîtra lorsque la fonction de sélection automatique de la gamme est active.

9.5 Sélection manuelle de la gamme

Les plages de mesure prédéfinies peuvent être sélectionnées manuellement.

■ Appuyez plusieurs fois sur le bouton RANGE pour naviguer entre les plages.
La plage active s'affichera à l'écran.
Le symbole « oL » apparaîtra lorsque la valeur mesurée est en dehors de la plage.

9.6 Affichage MAX / MIN / AVG

Dans ce mode, l'écran affiche la valeur « MIN » (minimale), « MAX » (maximale), ou « AVG » (moyenne) mesurée.

■ Appuyez plusieurs fois sur le bouton MAX MIN AVG pour changer de mode : MAX → MIN → AVG.
L'écran affiche « MAX », « MIN », ou « AVG » pour indiquer quel mode est activé.

9.7 Changer d'unité de mesure

Passez d'une unité de mesure de la lumière à l'autre : Lux (lm/m²) et FC (lm/ft²).

Appuyez sur le bouton UNITS et maintenez-le enfoncé pour passer de l'unité de mesure de la lumière « Lux » à l'unité de mesure « FC ».
L'écran affichera « Lux », « FC », « KLux » ou « KFC » pour indiquer quel mode est activé.

10 Nettoyage et entretien

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.

• Ne plongez pas le produit dans l'eau.

• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

11 Élimination des déchets

11.1 Produit

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad
■ dans les centres de collecte créés par Conrad
■ dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

11.2 Piles/accumulateurs

Retirez les piles/accumulateurs insérés et éliminez-les séparément du produit. En tant qu'utilisateur final, vous êtes légalement tenu (Ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles/accumulateurs usagés ; il est interdit de les jeter avec les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles avec un morceau de ruban adhésif pour éviter les courts-circuits. Même si les piles/batteries rechargeables sont vides, l'énergie résiduelle qu'elles contiennent peut être dangereuse en cas de court-circuit (éclatement, surchauffe, incendie, explosion).

12 Caractéristiques techniques

Alimentation électrique .... 3 piles AAA, 1,5 V

Autonomie de l'accumulateur ... env. 12 heures (utilisation continue)

Arrêt automatique.... 15 mins

Protection contre les infiltrations.... IP54

Résolution.... Lux : 0,1, FC : 0,01

Précision.... <10 000 Lux : ±3 % de la mesure ±8 chiffres ≥10 000 Lux : ±5 % de la mesure ±10 chiffres

Plage de mesure (Lux) ...... 0 - 400 ,4 K, 40 K, 200 K

Plage de mesure (FC) ..... 0 - 40, 400, 4 K, 20 K

Altitude de fonctionnement..... ≤2000 m

Conditions de fonctionnement.. 0 °C à +50 °C

Conditions de stockage ...... -10 à +80 °C, <80 % HR (sans condensation)
