| Caractéristiques techniques | Plage de mesure : 0 à 200 000 lux |
|---|---|
| Résolution | 1 lux |
| Précision | ±5 % |
| Type de capteur | Photodiode |
| Affichage | Écran LCD rétroéclairé |
| Alimentation | Piles 9V |
| Dimensions | 200 x 70 x 40 mm |
| Poids | 300 g |
| Utilisation | Mesure de l'intensité lumineuse dans divers environnements |
| Maintenance | Remplacer les piles lorsque l'affichage devient faible |
| Sécurité | Éviter l'exposition à des sources lumineuses intenses pendant la mesure |
| Informations générales | Idéal pour les professionnels de l'éclairage et les environnements de travail |
FOIRE AUX QUESTIONS - MS1300 VOLTCRAFT
Téléchargez la notice de votre Luxemètre au format PDF gratuitement ! Retrouvez votre notice MS1300 - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MS1300 de la marque VOLTCRAFT.
MODE D'EMPLOI MS1300 VOLTCRAFT
Le mode d’emploi suivant se réfère à ce produit. Il contient des informations importantes relatives à la mise en service et au manie- ment. Respectez ces instructions même si le produit est cédé à une tierce personne. Conservez donc ce mode d’emploi pour toute consultation ultérieure !

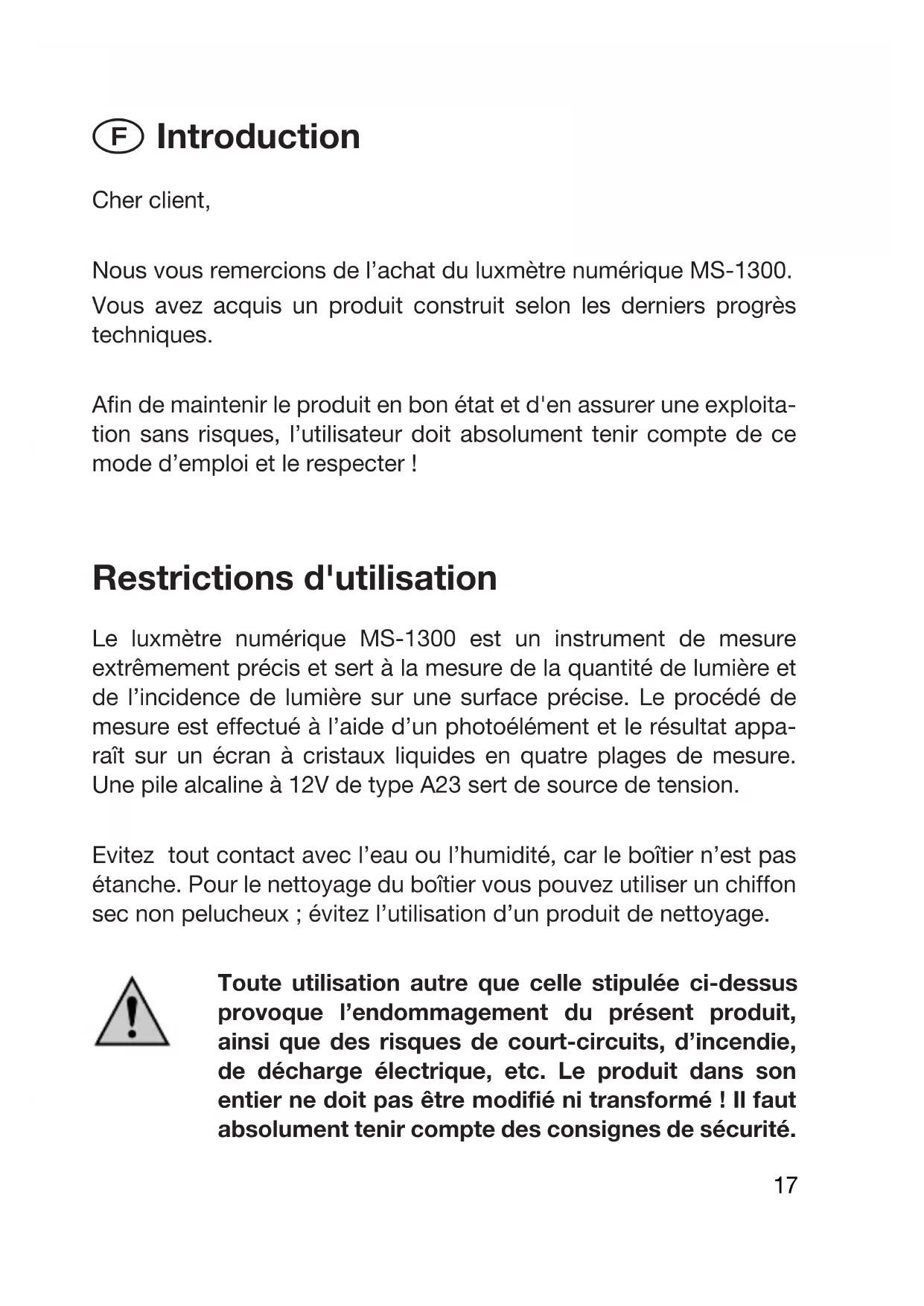

Introduction Cher client, Nous vous remercions de l’achat du luxmètre numérique MS-1300. Vous avez acquis un produit construit selon les derniers progrès techniques. Afin de maintenir le produit en bon état et d'en assurer une exploita- tion sans risques, l’utilisateur doit absolument tenir compte de ce mode d’emploi et le respecter ! Restrictions d'utilisation Le luxmètre numérique MS-1300 est un instrument de mesure extrêmement précis et sert à la mesure de la quantité de lumière et de l’incidence de lumière sur une surface précise. Le procédé de mesure est effectué à l’aide d’un photoélément et le résultat appa- raît sur un écran à cristaux liquides en quatre plages de mesure. Une pile alcaline à 12V de type A23 sert de source de tension. Evitez tout contact avec l’eau ou l’humidité, car le boîtier n’est pas étanche. Pour le nettoyage du boîtier vous pouvez utiliser un chiffon sec non pelucheux ; évitez l’utilisation d’un produit de nettoyage. Toute utilisation autre que celle stipulée ci-dessus provoque l’endommagement du présent produit, ainsi que des risques de court-circuits, d’incendie, de décharge électrique, etc. Le produit dans son entier ne doit pas être modifié ni transformé ! Il faut absolument tenir compte des consignes de sécurité. 17Contenu de l'emballage Luxmètre numérique MS-1300 avec détecteur inamovible - sacoche et housse de protection – mode d’emploi Consignes de sécurité En cas de dommages causés par le non-respect du mode d’emploi, la validité de la garantie est annulée. Nous déclinons toute responsabilité pour d’éven- tuels dommages matériels ou corporels dus à un maniement incorrect ou à la non-observation des consignes de sécurité ! De tels cas entraînent l’an- nulation de la garantie ! Une restructuration ou modification de l’appareil est interdit pour raison de sécurité et d’homologation (CE) . Le présent produit n’est pas un jouet - Ne le laissez pas à la portée des enfants ! N’exposez pas ce produit à des sollicitations mécaniques, tout contact avec l’humidité et liquides est strictement à éviter. Si vous utilisez cet appareil à l’extérieur, veillez à une protection adéquate et à ce que le temps soit favorable. Le détecteur de lumière ou l’appareil ne doivent pas être exposés à une forte source de lumière. Gardez une distance suffisante aux sources de lumières dégageant une forte chaleur. 18Informations pour la bonne densité de lumière L’intensité de la lumière se mesure en lux. La capacité d’adaptation de l’œil humain est quasiment illimitée. Il est évident que l’œil doit fournir un très grand effort lorsque la lumière est insuffisante. S’il n’y a pas ou peu de lumière, l’œil ne peut remplir son rôle qu’au prix d’une grande fatigue. Il en résulte des lésions oculaires. Des acci- dents se produisent. Avec le présent luxmètre numérique MS-1300, vous avez fait l'ac- quisition d'un produit qui vous permet de vérifier à chaque endroit si l'intensité de lumière existante suffit à remplir les taches optiques normales (taches que vous remplissez chaque jour). Voir signifie reconnaître des différences de clarté et de couleurs, de formes, de mouvement ainsi que de distances. L’œil ne peut tra- vailler correctement que si l’intensité de lumière est correcte. C’est la raison pour laquelle une bonne lumière est importante. Avec la lumière, on essaie souvent de faire des économies mal placées. La pénombre déprime. Offrez-vous plus de lumière ! L’éclairage influe sur les informations que l’œil transmet au cerveau. Rajoutez de la lumière là où une vision exacte est souhaitée. Dans des locaux avec une lumière de moins de 30 lux, il y danger d'acci- dents! Les personnes âgées ont besoin de plus de lumière, car leur acuité visuelle a diminué. Un sexagénaire a besoin du double de lumière qu’une personne de trente ans, par exemple. 19Description de l’appareil (voir l'illustration du rabat)
1. Signalisation Low-Bat : symbole de signalisation pour piles usa-
gées. Si vous voyez ce signe sur l'afficheur vous devez changer la pile.
2. Valeur de l’intensité de lumière mesurée. Si "1" s'affiche à l'écran,
la plage de mesure sélectionnée est surchargée, commutez sur la plage immédiatement supérieure.
3. Détecteur de lumière avec photodiode intégrée à longue durée de
vie et couvercle de protection
4. Pile alcaline à 12 V de type A23
5. Interrupteur de marche/arrêt et commutateur de sélection de pla-
6. Vis pour ouvrir le compartiment à piles
Réalisation de mesures Avant la mise en service, il faut tenir compte des restrictions d'utilisation, des consignes de sécurité et des caractéristiques techniques. - Mettez l'interrupteur marche/arrêt (5) sur la plage de mesure sou- haitée. - Enlevez le couvercle de protection du détecteur de lumière et orientez-le de manière à ce que la lumière tombe verticalement sur le détecteur de lumière installé horizontalement. Evitez que l'ombre de votre corps tombe sur le détecteur. - Relevez la mesure indiquée (2) à l'afficheur. Dans les plages de mesure de 200 et 2000 lux, la valeur indiquée correspond à la densité de lumière en lux. Dans les plages de mesure de 20000 lux, vous devez multiplier la valeur indiquée à l'afficheur par 10 et 20dans une plage de mesure de 50000 lux, vous devez la multiplier par 100 pour déterminer la densité de lumière correcte. - En cas de signalisation de dépassement ("1" s'affiche à l'écran), vous devez choisir la plage de mesure immédiatement supérieure pour pouvoir déterminer la densité de lumière. - Une fois les mesures terminées, éteignez l’appareil (mettez l'inter- rupteur de marche/arrêt sur "OFF") et remettez la protection sur le détecteur. Changement de piles A la sortie d’usine l’appareil est équipé d’une pile alcaline 12 V de type A23. A l’apparition du signal de batterie faible (1) à l'afficheur à cristaux liquides, vous devez changer la pile, sinon les données seront fausses. Procédez comme suit : - Devissez, à l’aide d’un tournevis cruciforme approprié, la vis du couvercle du compartiment (6) à piles situé au dos de l’appareil et enlevez prudemment le couvercle de l’appareil. - Enlevez la pile usagée et remplacez-la par une pile du même type. Veillez à ce que celle-ci soit bien installée. - Remettez le couvercle du compartiment au dos de l’appareil et revissez la vis du boîtier. Le consommateur est tenu de retourner les piles et accus (de la pile bouton à l’accu au plomb); il est inter- dit de les jeter dans les ordures ménagères. Vous pouvez restituer gratuitement vos piles et accus usagés soit auprès de nos succursales soit auprès des centres communaux de recyclage (centres de tri des matériaux recyclables), qui sont dans l’obligation de les récupérer. Participez à la protection de l’environnement! 21Valeurs indicatives de la densité de lumière Escaliers, caves, greniers 30 lux Garages, couloir, cellier 60 lux Cuisine, salle de jeux, salon, salle à manger, local de travaux domestiques, salle d’attente 250 lux Manger, travaux de cuisine et de loisir, travaux de secrétariat et de laboratoire 500 lux Hall d’entrée, salle d’eau, salle de bains, chambre d’enfant, cellier 720 lux Lire, écrire, travaux manuels, devoirs, bricolage, dessins, maquillage 750 lux Architecture, travaux précis, contrôle exact, différencier les couleurs 7000 lux Elimination des déchets Jetez le produit devenu inutilisable (irréparable) conformément aux dispositions de recyclage en vigueur. Caractéristiques techniques Plage de mesure 0,01 à 50 000 lux Précision: ± 5% + 10 digits (> 10000 lux) ± 10% + 10 digits (> 10000 lux) Fidélité de reproduction ± 2% Cadence de mesure 1,5 mesures par seconde (caden- ce nominale) Alimentation en tension pile alcaline à 12V de type A23 Affichage de dépassement 1 (digit maximal) 22Caractéristique de température ± 0,1% par °C 0,1% par °C Ecran afficheur à 3,5 caractères à cris- taux liquides Dimensions du photocapteur (115 x 60 x 27) mm Dimensions de l'unité principale (188 x 64,5 x 24,5) mm Poids 160 g Le détecteur de lumière inamovible avec photodiode intégrée et le filtre correspondant donne la caractéristique spectrale suivante:
