GEBRUIKSAANWIJZING MS1300 VOLTCRAFT

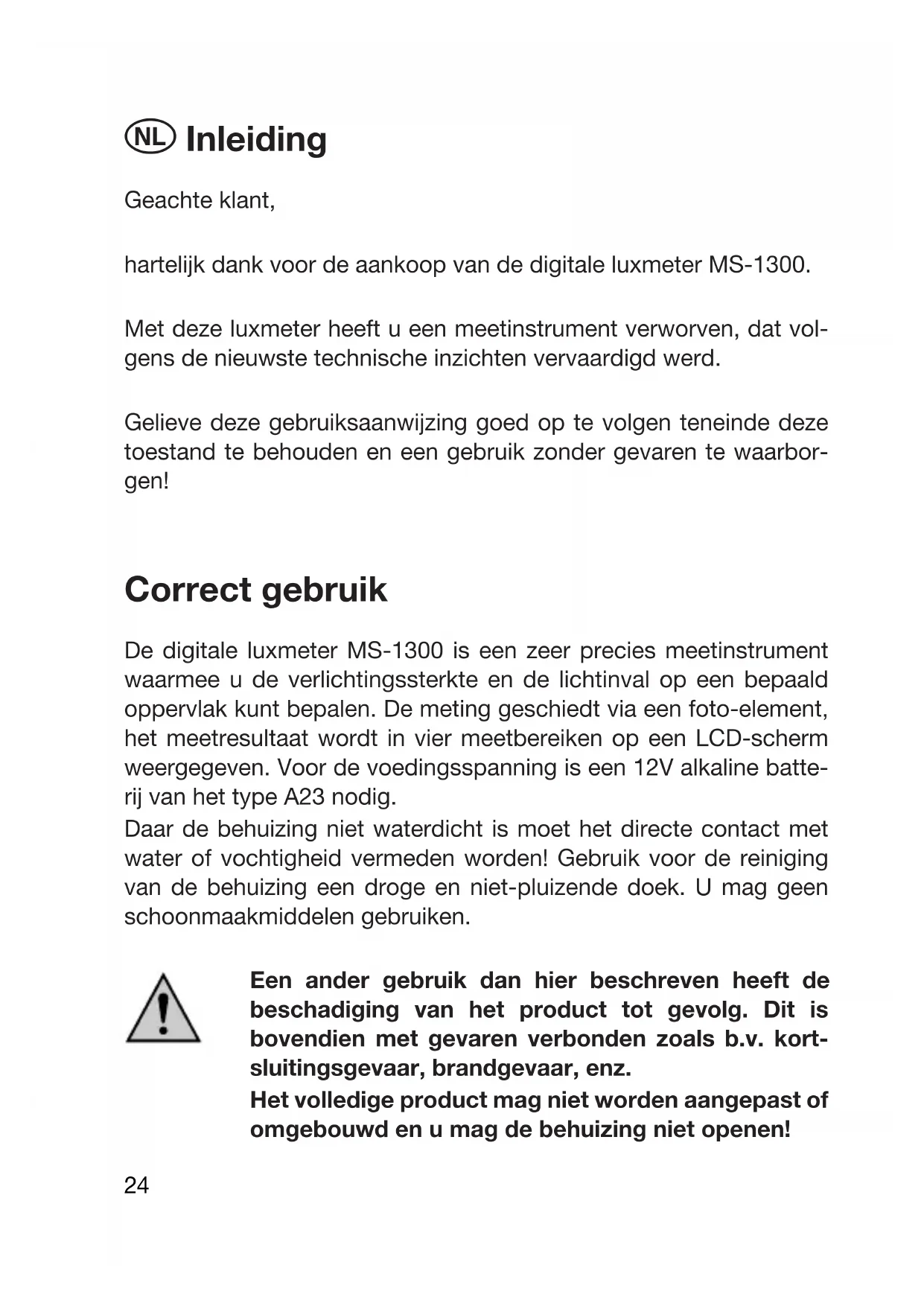

Inleiding Geachte klant, hartelijk dank voor de aankoop van de digitale luxmeter MS-1300. Met deze luxmeter heeft u een meetinstrument verworven, dat vol- gens de nieuwste technische inzichten vervaardigd werd. Gelieve deze gebruiksaanwijzing goed op te volgen teneinde deze toestand te behouden en een gebruik zonder gevaren te waarbor- gen! Correct gebruik De digitale luxmeter MS-1300 is een zeer precies meetinstrument waarmee u de verlichtingssterkte en de lichtinval op een bepaald oppervlak kunt bepalen. De meting geschiedt via een foto-element, het meetresultaat wordt in vier meetbereiken op een LCD-scherm weergegeven. Voor de voedingsspanning is een 12V alkaline batte- rij van het type A23 nodig. Daar de behuizing niet waterdicht is moet het directe contact met water of vochtigheid vermeden worden! Gebruik voor de reiniging van de behuizing een droge en niet-pluizende doek. U mag geen schoonmaakmiddelen gebruiken. Een ander gebruik dan hier beschreven heeft de beschadiging van het product tot gevolg. Dit is bovendien met gevaren verbonden zoals b.v. kort- sluitingsgevaar, brandgevaar, enz. Het volledige product mag niet worden aangepast of omgebouwd en u mag de behuizing niet openen! 24Leveringsomvang: Digitale luxmeter MS-1300 met vast gemonteerde sensor · Draag- en opbergtas · Gebruiksaanwijzing Veiligheidsaanwijzingen Bij schade ten gevolge van niet-naleving van deze gebruiksaanwijzing vervalt het recht op garantie! Voor gevolgschade die uit een schadegeval voort- vloeit zijn wij niet aansprakelijk! Bij materiële schade of persoonlijke ongelukken, die door onoordeelkundig gebruik of niet-naleving van de veiligheidsaanwijzingen werden veroorzaakt, zijn wij niet aansprakelijk. In dergelijke gevallen vervalt elk recht op garantie. Om veiligheids- en vergunningsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van de luxmeter niet toegestaan. De luxmeter is geen speelgoed voor kinderen. Houd het apparaat dan ook buiten het bereik van kinderen. U mag het apparaat niet blootstellen aan mechanische belastingen. Het mag in geen geval in aanraking komen met vochtigheid of vloei- stoffen. Het apparaat mag enkel bij geschikte weersomstandighe- den of met een gepaste bescherming in de open lucht gebruikt wor- den. De lichtsensor en de luxmeter mogen niet te sterk verwarmd worden door de lichtbron. Bewaar een voldoende grote afstand ten opzich- te van lichtbronnen die veel warmte afgeven. 25Informatie omtrent de juiste verlichtings- sterkte De sterkte van de verlichting wordt in lux gemeten. Daar het aan- passingsvermogen van het menselijke oog bijna grenzeloos is, ver- leidt dit gemakkelijk ertoe om van het oog, ook bij onvoldoende ver- lichting, een goed gezichtsvermogen te vergen. Als er licht ontbreekt of als er niet genoeg licht aanwezig is, kan het oog zijn taken enkel met moeite of soms zelfs helemaal niet volbrengen. Vaak zijn oogkwalen hiervan het gevolg; ongevallen nemen toe. De digitale luxmeter MS-1300 is een meetinstrument waarmee u overal kunt nagaan of de verlichting sterk genoeg is voor de taken die u elke dag uitvoert. "Zien" betekent namelijk het herkennen van helderheids- en kleur- verschillen, vormen, bewegingen en afstanden. Enkel bij een juiste verlichtingssterkte kan het oog zijn taken volbrengen. Daarom is goed licht zo belangrijk. Bij licht wordt vaak op de verkeerde dingen bezuinigd. Donkere plekken zijn daarenboven ongezellig. Gun uzelf dus meer licht. De aard van de verlichting heeft een invloed op de informatie die het oog naar de hersenen stuurt. Leid vooral meer licht naar plaatsen waar een goed gezichtsvermogen belangrijk is. In ruimtes die don- kerder zijn dan 30 lux heerst o.a. gevaar voor ongevallen! Oudere mensen hebben meer licht nodig daar hun gezichtsscherp- te zwakker is. Iemand die 60 jaar oud is heeft dubbel zoveel licht nodig als iemand die 30 jaar oud is. Beschrijving van de luxmeter (Afbeelding op de uitklappagina)

1. "Low Bat" indicatie: het symbool voor een lege batterij. Als dit

teken op het scherm verschijnt, moet de batterij vervangen wor- den.

262. Weergave van de gemeten verlichtingssterkte. Bij de aanduiding

"1" is het gekozen meetbereik overbelast, schakel om naar het meetbereik onmiddellijk erboven.

3. Lichtsensor met ingebouwde longlife fotodiode en beschermkap

4. 12V alkaline batterij van het type A23

5. ON/OFF en keuzeschakelaar voor het meetbereik

6. Verwijder deze schroef als de batterij vervangen moet worden

Uitvoeren van metingen Neem vooraleer u het apparaat in gebruik neemt de technische gegevens in acht en de aanwijzingen omtrent het correcte gebruik en de veiligheid. - Zet de ON/OFF-schakelaar (5) op het gewenste meetbereik. - Verwijder de beschermkap van de lichtsensor en richt deze op een zodanige manier in een bepaalde richting dat het licht de horizontale lichtsensor loodrecht raakt. Vermijd hierbij dat de lichtsensor door uw lichaam beschaduwd wordt. - Nu kunt u op het scherm de weergegeven waarde (2) aflezen. In de meetbereiken 200 en 2.000 lux komt de meetwaarde overeen met de verlichtingssterkte in lux. In het meetbereik 20.000 lux moet u de meetwaarde op het scherm met 10 vermenigvuldigen om de correcte verlichtingssterkte te berekenen en in het meet- bereik 50.000 Lux moet u de meetwaarde met 100 vermenigvuldi- gen. - Bij de overbelastingsaanduiding (op het scherm wordt "1" weer- gegeven) moet u het volgende meetbereik kiezen om de verlich- tingssterkte te bepalen. - Schakel na het einde van de meting de luxmeter uit (zet de ON/OFF-schakelaar op "OFF") en plaats de beschermkap weer op de sensor. 27Vervangen van de batterij De luxmeter is reeds bij levering voorzien van een ingebouwde 12V alkaline batterij van het type A23. Zodra de "Low Bat" indicatie (1) op het scherm verschijnt moet de batterij vervangen worden daar dan de nauwkeurigheid niet meer gewaarborgd kan worden. Ga voor de vervanging van de batterij als volgt te werk: - Verwijder met een geschikte kruiskopschroevendraaier de schroef aan de achterkant van de behuizing (6) en haal de achter- wand van de luxmeter voorzichtig weg. - Verwijder de lege batterij en vervang deze door een nieuwe batte- rij van hetzelfde type. Let erop dat de nieuwe batterij na het plaat- sen stevig vastzit. - Plaats de achterwand weer op het apparaat en maak de schroef (6) weer vast. De gebruiker is wettelijk verplicht alle lege batterijen en accu´s (gaande van knoopcellen tot loodaccu´s) in te leveren; het afvoeren van lege batterijen en accu´s via het gewone huisvuil is verboden. Uw lege batterijen en accu´s kunt u zowel in onze vesti- gingen of in de centrale in Boekelo (NL) of Hirschau (D) kosteloos inleveren alsook bij de inzamelpunten (recy- clingcentra) van uw gemeente die verplicht zijn de bat- terijen terug te nemen. Gelieve een steentje bij te dragen om het milieu te beschermen! 28Richtwaarden voor de verlichtingssterkte Trappen, kelders, zolders 30 lux Garages, gangen, bergruimtes 60 lux Keuken, hobbykamer, living en eetkamer, werkruimte, wachtkamer 250 lux Eten, keuken- en hobbywerkzaamheden, bureau- en labowerk 500 lux Hal, vestiaire, WC, badkamer, kinderkamer, voorraadkamer 720 lux Lezen, schrijven, huiswerk, handwerk, knutselwerk, schilderwerk, schminken 750 lux Technisch tekenen, precisiewerk, accurate controles, beoordeling van kleuren 7.000 lux Verwijderen Wanneer de digitale luxmeter MS-1300 defect is, moet u het appa- raat volgens de geldende wettelijke bepalingen voor afvalverwer- king inleveren. Technische gegevens Meetbereik. . . . . . . . . . . . . . : 0,01 tot 50.000 lux Nauwkeurigheid. . . . . . . . . . : ± 5% + 10 digits (< 10.000 lux) 10% + 10 digits (> 10.000 lux) Herhaalbaarheid. . . . . . . . . . : ± 2% Meetsnelheid . . . . . . . . . . . . : 1,5 keer per seconde, nominaal Voedingsspanning . . . . . . . . : 12V alkaline batterij, type A23 Overbelastingsaanduiding . . : 1 (hoogste digit) 29Temperatuurkarakteristiek. . : ± 0,1% per °C Scherm. . . . . . . . . . . . . . . . . : 3

-cijferig LCD Afmetingen fotosensor. . . . . : (115 x 60 x 27) mm Afmetingen hoofdeenheid . . : (188 x 64,5 x 24,5) Gewicht . . . . . . . . . . . . . . . . : 160g De vast gemonteerde lichtsensor met de geïntegreerde fotodiode en het filter ervoor leveren volgende karakteristiek voor de spectrale gevoeligheid op:
