MODE D'EMPLOI KIT-F9VW-T61 ALPINE
vant d'installer ou de brancher l'unité, veuillez
ire toutes les instructions suivantes pour une
n mauvais branchement pourrait entraîner un incendie ou des
ommages à l’appareil.À UTILISER UNIQUEMENT SUR DES VÉHICULES À MASSE NÉGATIVE DE 12 VOLTS.
Vérifier auprès de votre concessionnaire si vous n’en êtes pas
l y a risque de décharge électrique ou de blessure causée par un
ositionner les câbles conformément au manuel de manière à éviter
oute obstruction lors de la conduite. Les câbles qui obstruent ou
épassent à des endroits tels que le volant, le levier de vitesses, la
édale de frein, etc. peuvent s'avérer extrêmement dangereux.NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES.
e jamais enlever la gaine isolante pour alimenter un autre appareil.
l y a risque de dépassement de l'intensité maximale admissible du
âble, ce qui pourrait entraîner un incendie ou une décharge
ors du percement de trous dans le châssis en vue de l’installation,
eiller à ne pas toucher, endommager ou obstruer des conduites, des
uyaux à carburant, des réservoirs ou des câbles électriques. Le non-
espect de cette précaution peut entraîner un incendie.NE PAS UTILISER D'ÉCROUS OU DE BOULONS SUR LES CIRCUITS DE FREINAGE OU DE DIRECTION POUR FAIRE UN RACCORDEMENT À LA MASSE.
es boulons et écrous utilisés pour les circuits de freinage et de
irection (ou de tout autre système de sécurité) ou les réservoirs ne
oivent JAMAIS être utilisés pour l’installation ou la liaison à la
asse. L’utilisation de ces organes peut désactiver le système de
ontrôle du véhicule et causer un incendie, etc.TENIR LES PETITS OBJETS TELS QUE LES PILES HORS DE PORTÉE DES ENFANTS.
’ingestion de tels objets peut entraîner de graves blessures. En cas
a vue vers l'avant pourrait être obstruée ou les mouvements gênés,
tc., ce qui pourrait provoquer un accident grave.NE PAS BLOQUER LES COUSSINS GONFLABLES OU TOUTE AUTRE PIÈCE DU VÉHICULE LIÉE À LA SÉCURITÉ LORS DE L'INSTALLATION DU PRODUIT.Cela pourrait entraîner une défaillance des systèmes de sécurité du véhicule et provoquer des blessures graves ou la mort. Si vous n'êtes pas certain de savoir où de telles pièces sont situées, veuillezconsulter le manuel d'utilisation de votre véhicule ou contacter le constructeur du véhicule. ATTENTION FAIRE INSTALLER LE CÂBLAGE ET L’APPAREIL PAR DES EXPERTS.Le câblage et l’installation de cet appareil requièrent des compétences techniques particulières et de l’expérience. Pou
garantir la sécurité, faire procéder à l’installation de cet appareil pa
le distributeur qui vous l’a vendu.UTILISER LES ACCESSOIRES SPÉCIFIÉS ET LES INSTALLER CORRECTEMENT.Utiliser uniquement les accessoires spécifiés. L’utilisation de pièce
autres que celles spécifiées risque d’endommager l’intérieur d
l'appareil ou d'entraîner une mauvaise installation de celui-ci. Le
pièces utilisées risqueraient alors de se desserrer et de provoque
des dommages ou une défaillance de l’appareil.FAIRE CHEMINER LE CÂBLAGE DE MANIÈRE À NE PAS LE COINCER CONTRE UNE ARÊTE MÉTALLIQUE.Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails d’un siège) et des arêtes acérées ou pointues. Cela évitera ains
de coincer et d’endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-câble en caoutchouc pour évite
que la gaine isolante du câble ne soit endommagée par le rebord métallique de l’orifice.NE PAS INSTALLER DANS DES ENDROITS TRÉS HUMIDES OU POUSSIÉREUX.Éviter d’installer l’appareil dans des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d’humidité ou de poussière à l’intérieur de cet appareil risque de provoquer une défaillance. PRÉCAUTIONS
Veiller à débrancher le câble de la borne (–) de la batterie ava
d’installer votre $3);0,%. Les risques de dommagescaus
parun court-circuit seront réduits. Veiller à raccorder les câbles identifiés par des codes couleur selo
le schéma de connexion. De mauvaises connexions peuve
entraîner un mauvais fonctionnement de l'appareil ou endommag
le système électrique du véhicule.• Lors du raccordement des câbles au système électrique du véhicu le,
faire attention aux composants installés en usine (par exemp le,
l’ordinateur de bord). Ne pas essayer d’alimenter l’appareil en
raccordant aux câbles de ces appareils. Lors du raccordement
$3);0,% au boîtier à fusibles, s'assurer que le fusible
circuitdestiné au $3);0,% possède la bonne intensité.Sino
l’appareilet/ou le véhicule risquent d’être endommagés. Encas
Déconnexion de la batterie
N’oubliez pas de débrancher le câble de la borne négative de la batterie avant toute intervention. Respectez les directives du constructeur de la voiture.

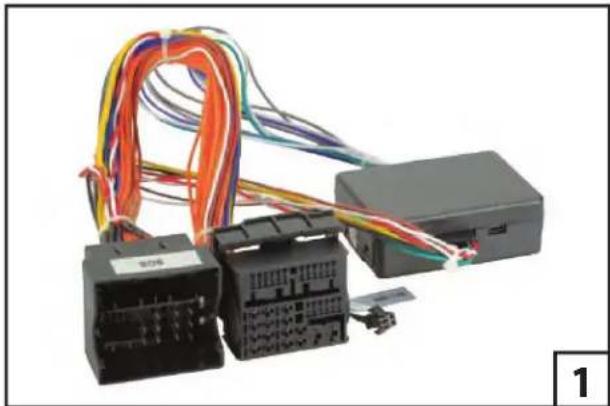

1 Connecteur principal de l’autoradio Alpine 2 Connecteur UART vers la prise “CONNECT2 I/F” de l’autoradio Alpine 3 Connecteur de véhicule 4 Sortie SPEED (doit être connecté à l’autoradio Alpine) 5 Pour un interrupteur externe. Ce câble permet d’allumer l’autoradio individuellement (+12V). 6 Sorties d’alimentation externe (Jaune: Batterie; Rouge: Allumage; Noir: Masse) 7 Sortie d’alimentation de l’antenne
8 Contrôle de la caméra* / Sortie à distance Lorsque la caméra de recul de votre véhicule est équipé du logo escamotable électrique, changez le réglage du Couverture caméra arrière sur On (en fonction de l’autoradio Alpine) et connectez ce l à la borne + B de votre logo escamotable de caméra de vue arrière. 9 Connectez le câble de la caméra (si la caméra arrière d’origine est disponible) à l’entrée directe de la caméra Alpine.
0 Connectez le connecteur de sortie du microphone (si équipé du micro d’origine) au connecteur d’entrée du microphone de l’autoradio Alpine. ! Prise AUX pour conserver la prise AUX d’origine. Connectez-la à l’entrée AUX de l’autoradio Alpine. @ Prise pour haut-parleur, en option # Adaptateur de microphone. Connectez-le à la borne 10. Pour les périphériques avec un câble de connexion à 2 broches. $ Adaptateur USB pour conserver la prise USB d’origine (voir page 40/41).

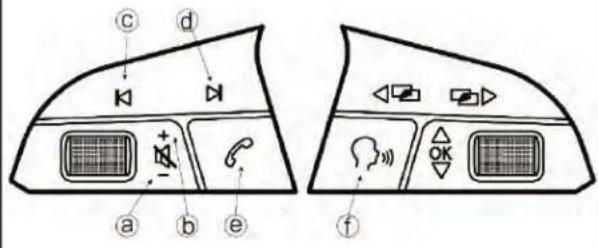

Télécommande au volant
Touche Radio/USB Appel entrant/actif
Commande vocale du téléphone Décrocher
Coupure du son Rejeter / Raccrocher
*Remarque: Les fonctions peuvent varier en fonction de l’équipement du véhicule.
Vérication de la connexion CAN
Pour accéder aux paramètres de l’interface, suivez cette procédure: 1 Appuyez sur le bouton “HOME” (Hard Key) puis sur Info Véhicule. 2 Sur l’écran, appuyez sur le bouton Rég. Véhicule pour accéder au Menu principal. 3 Appuyez sur le bouton “MENU”(Hard Key) puis sur Info Véhicule. 4 Sur l’écran, appuyez sur le bouton Rég. Véhicule pour accéder au Menu principal.
Vérication de la connexion CAN
5 Sélectionnez Information. 6 Vériez que le menu d’information indique Oui à CAN Activity. Vériez dans le menu Information si CAN activité ache Oui. Si Non s‘ache, conrmez la connexion des câbles CAN.
Paramètres d’interface (1)
1 Sélectionnez Paramètres d’interface dans le menu principal. 2 La Logique d’allumage (Deverouillage /Portes) dénit la manière dont l’autoradio Alpine sera éteint. Deverouillage: en tournant la clé de contact Portes: en déverrouillant les portes (conducteur). 3 Délai d’extinction dénit le nombre de minutes pendant lesquelles le APF- X320MIB continuera à fonctionner après avoir coupé le contact / ouvrir la porte. 0 min = fonction désactivée.
Paramètres d’interface (2)
4 Pre Ignition Minutes dénissent le nombre de minutes pendant lesquelles la radio Alpine (APF-X320MIB) reste allumée à l’ouverture du véhicule. 0 min = fonction désactivée. 5 Dynamic Road Sign Warning. ON désactive le message d’erreur de l’achage des panneaux de signalisation dans le MFD. Les informations sur les panneaux de signalisation sont fournies par la caméra du véhicule et non par la radio Alpine. 6 Les Réglages d’usine réinitialiseront tous les paramètres d’interface.
Paramètres d’interface (3)
7 Vous pouvez maintenant activer les contrôles de départ dans les paramètres de l’interface (voir page 30-33). 8 Dénissez les préférences sous Contrôles de départ. 9 Dans la section supérieure, vous pouvez congurer la durée d’achage du message et les paramètres du véhicule (vous devez appliquer ces paramètres dans la section de navigation de l’autoradio, si disponible). 0 Dans la section inférieure, sélectionnez les éléments à acher après le démarrage du moteur.
Contrôles de départ (1)
1 La fonction de contrôles de départ ache les paramètres du véhicule et les avertissements présélectionnés à chaque démarrage du moteur. 2 Pour activer la fonction, sélectionnez HOME > Réglages sur votre autoradio. 3 Sélectionnez Fonction dans les icônes supérieures. Faites déler vers le bas et sélectionnez HDMI. 4 Dans la section HDMI Name, sélectionnez ACC Control*.
*Remarque: Le contrôle du tuner TV n’est plus possible lorsque le contrôle ACC est activé.
Contrôles de départ (2)
1 La fonction de contrôles de départ ache les paramètres du véhicule et les avertissements présélectionnés à chaque démarrage du moteur. 2 Pour activer la fonction, sélectionnez MENU > Réglages sur votre autoradio. 3 Sélectionnez Sources dans les icônes supérieures. 4 Dans la section HDMI, sélectionnez ACC Control*.
*Remarque: Le contrôle du tuner TV n’est plus possible lorsque le contrôle ACC est activé.
1 À partir de l’écran Paramètres de l’interface, sélectionnez Réglages du véhicule. 2 Le menu Paramètres du véhicule ache les paramètres de l’autoradio d’origine. Pour plus de détails sur chaque réglage, consultez le manuel du propriétaire du véhicule. 3 Dans le menu Time & Date, l’heure du combiné d’instruments peut être synchronisée (Sync radio clock = synchroniser l’heure GPS à partir de la radio ou OK = manuel). 4 Après la synchronisation, une information s’ache à l’écran indiquant que le chauage auxiliaire (page 36/37) doit être réactivé.
1 À partir de l’écran Paramètres de l’interface, sélectionnez Climatisation. 2 En fonction de la conguration du véhicule, vous pouvez eectuer diérents Climatisation réglages à cet endroit. 3 Sous le bouton Chauage auxiliaire, vous pouvez accéder aux divers réglages Chauage auxiliaire. 4 Chauage auxiliaire: Vous pouvez eectuer ici les réglages nécessaires.

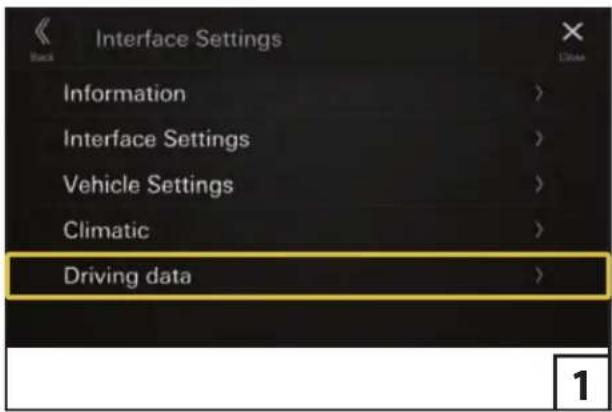

1 À partir de l’écran Paramètres de l’interface, sélectionnez Données de conduite. 2 En fonction de la conguration du véhicule, vous pouvez acher ici vos Données de conduite.
1 Interface CAN Bus pour conserver la fonction eCall de votre véhicule lors du remplacement de la pièce d’origine. ACV n°: 1424-28 2 Pour les véhicules sans microphone d’origine, veuillez installer la pièce d’origine, par exemple la pièce VW n°: 3BO 035 711 B B41 (sans garantie). 3 Pour les véhicules sans câble d’extension de microphone d’origine. 4 Pour les véhicules sans prise USB/AUX d’origine, veuillez installer la pièce d’origine, par exemple la pièce VW n°:5Q0 035 726 B (sans garantie).
5 Pour les véhicules dépourvus de radio DAB
d’origine, un répartiteur d’antenne supplémentaire (par exemple, ACV n°: 15-7562030) peut être nécessaire. 6 Dérivation du répartiteur d’antenne. Pour le remplacement de l’amplicateur d’antenne ltré d’origine à l’emplacement d’installation d’origine requis. réf. ACV n°: 15-7590008 7 Pour les véhicules équipés d’une antenne DAB
d’origine. 8 Pour les véhicules équipés d’une antenne GPS d’origine.
