ECO 25.0-3-S - Chargeur de piles Fronius - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chargeur de piles Fronius ECO 25.0-3-S, puissance de 25 kW, technologie de charge avancée.
Utilisation	Conçu pour charger des batteries de systèmes photovoltaïques, adapté aux installations résidentielles et commerciales.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et l'état des câbles. Suivre les recommandations du fabricant pour l'entretien.
Sécurité	Respecter les normes de sécurité électrique, utiliser des équipements de protection individuelle lors de l'installation et de la maintenance.
Informations générales	Produit certifié CE, garantie de 5 ans, support technique disponible.

FOIRE AUX QUESTIONS - ECO 25.0-3-S Fronius

Quelles sont les spécifications techniques du Fronius ECO 25.0-3-S ?

Le Fronius ECO 25.0-3-S est un chargeur de piles avec une puissance de 25 kW, conçu pour des applications industrielles. Il est compatible avec différents types de batteries et dispose de plusieurs modes de charge.

Comment installer le Fronius ECO 25.0-3-S ?

Pour installer le Fronius ECO 25.0-3-S, suivez les instructions dans le manuel d'utilisation fourni. Assurez-vous de respecter les recommandations sur l'emplacement, le câblage électrique et la ventilation.

Que faire si le chargeur ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'alimentation électrique est active. Si l'appareil ne s'allume toujours pas, consultez le manuel pour des solutions de dépannage ou contactez le service client.

Comment savoir si la batterie est complètement chargée ?

Le Fronius ECO 25.0-3-S est équipé d'un indicateur LED qui signale l'état de charge. Consultez le manuel pour comprendre la signification des différents voyants lumineux.

Le chargeur émet un bruit étrange, que faire ?

Si vous entendez un bruit anormal, cela peut indiquer un problème interne. Éteignez le chargeur et débranchez-le. Contactez un technicien qualifié ou le service client pour une vérification.

Comment entretenir le Fronius ECO 25.0-3-S ?

Pour entretenir le Fronius ECO 25.0-3-S, nettoyez régulièrement l'appareil et vérifiez les connexions. Consultez le manuel pour des recommandations spécifiques sur l'entretien.

Le Fronius ECO 25.0-3-S est-il compatible avec toutes les batteries ?

Le Fronius ECO 25.0-3-S est compatible avec de nombreux types de batteries, mais il est recommandé de vérifier les spécifications de votre batterie pour s'assurer de la compatibilité.

Que faire en cas de surchauffe de l'appareil ?

Si le Fronius ECO 25.0-3-S surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il est installé dans un endroit bien ventilé et laissez-le refroidir avant de le réutiliser.

Y a-t-il une garantie pour le Fronius ECO 25.0-3-S ?

Oui, le Fronius ECO 25.0-3-S est généralement couvert par une garantie de fabricant. Consultez les documents fournis avec votre produit pour connaître les détails de la garantie.

MODE D'EMPLOI ECO 25.0-3-S Fronius

Une décharge électrique peut être mortelle. Avant d'ouvrir l'appareil, veiller à ce que le côté entrée et le côté sortie en amont de l'appareil soient hors tension. Attendre l'expiration de la durée de décharge des condensateurs (5 minutes).

AVVISO!

Consignes de sécurité.65
Explication des consignes de sécurité 65.
Généralités.65
Conditions environnementales 66
Personnel qualifié 66.
Données relatives aux valeurs des émissions sonores 66.
Mesures CEM.67.
Sûreté des données 67.
Droits d'auteur 67.
Compatibilité des composants périphériques.67.
Généralités 68
Concept d'appareil.68
Utilisation conforme à la destination 69
Avertissements sur l'appareil 69

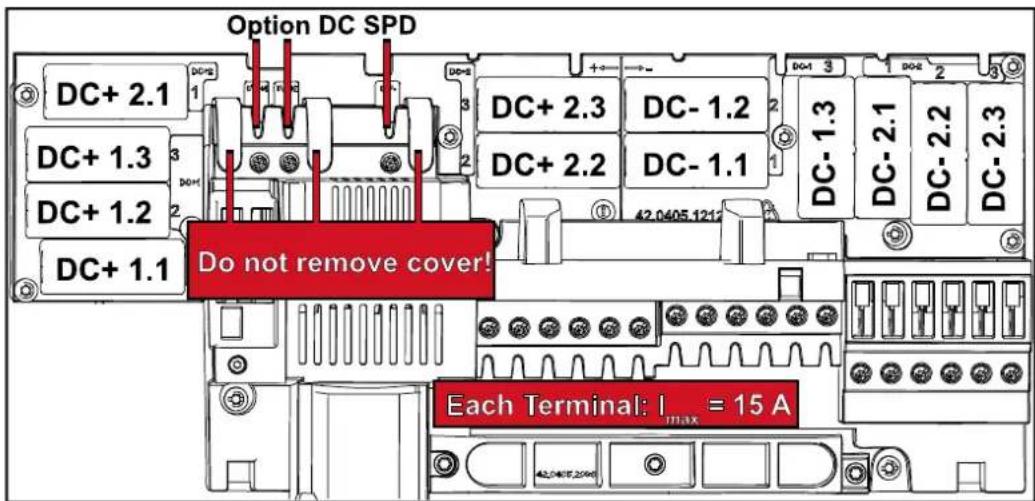

Fusibles de chaîne.70
Critères de sélection appropriée des fusibles de chaîne 71
Communication de données et Fronius Solar Net 73
Fronius Solar Net et transfert de données 73

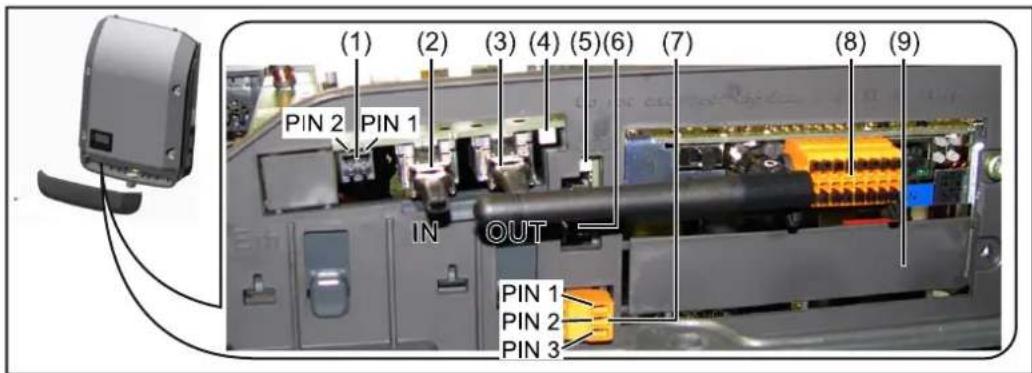

Zone de communication de données 73
Description de la DEL « Fronius Solar Net » 74

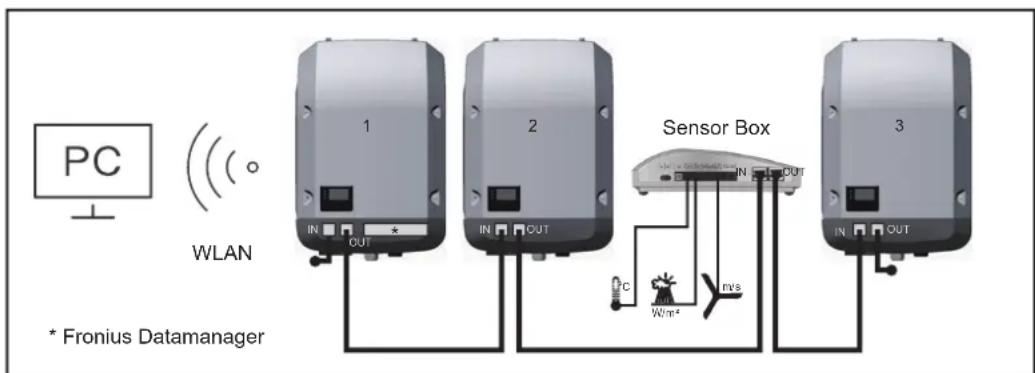

Exemple 75

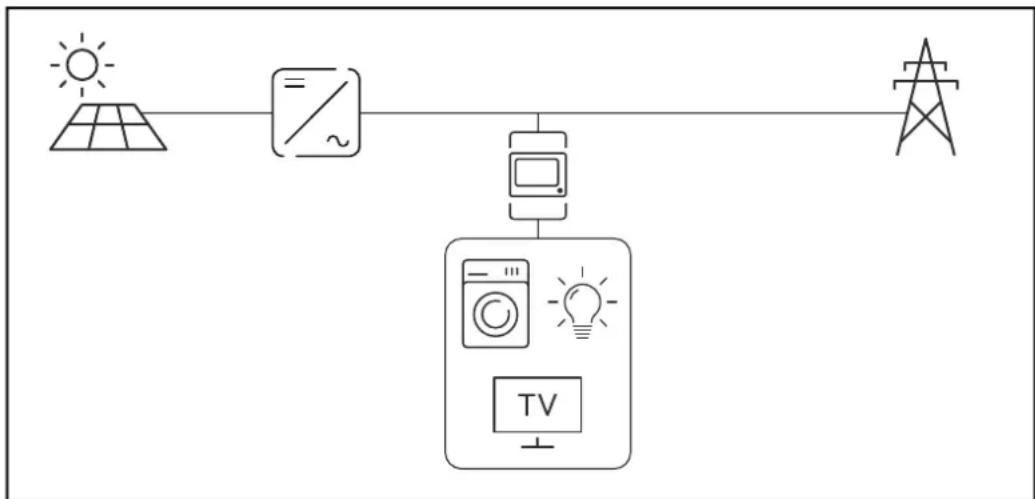

Explication relative à l'interface de courant multifonction 76
Réduction dynamique de la puissance au moyen d'un onduleur 77
Fronius Datamanager 2.0 78

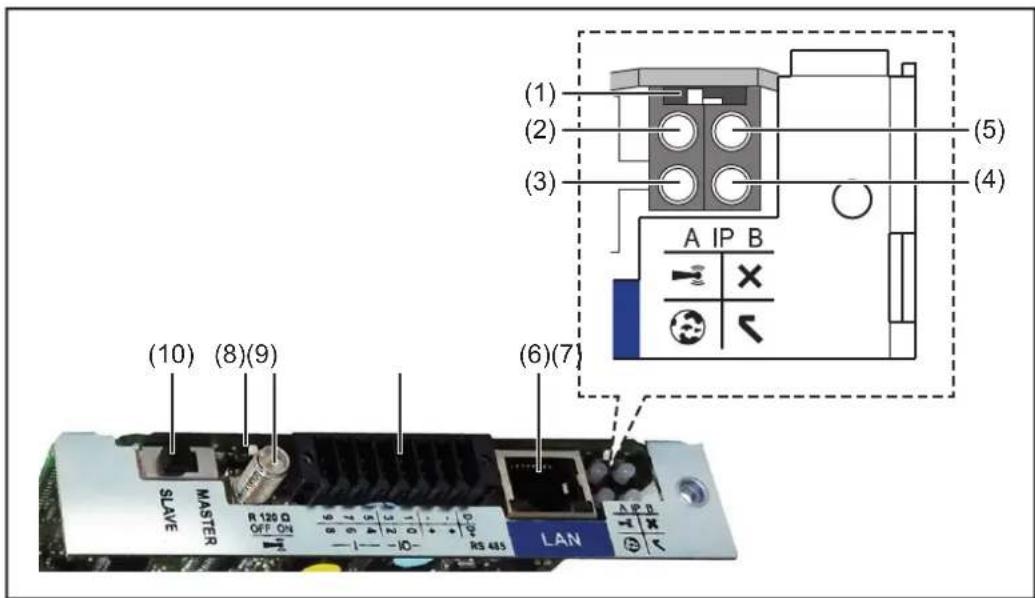

Éléments de commande, connecteurs et voyants sur le Fronius Datamanager 2.0....78
Fronius Datamanager durant la nuit ou en cas de tension DC insuffisante 81
Première mise en service 81
Informations complémentaires concernant le Fronius Datamanager 2.0 83

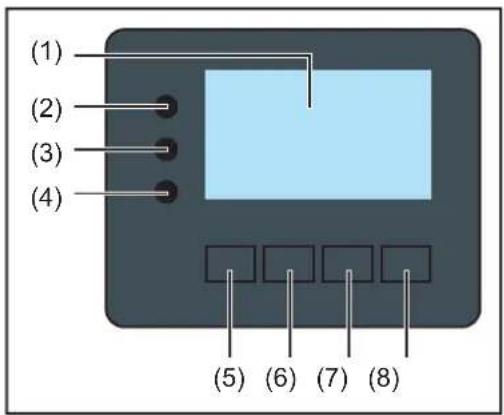

Éléments de commande et voyants 84
Éléments de commande et voyants 84

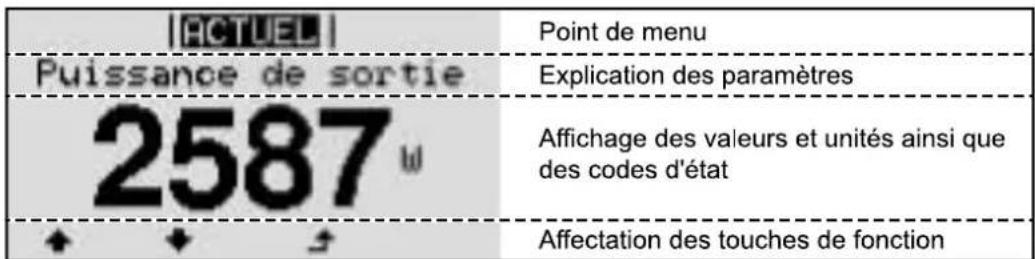

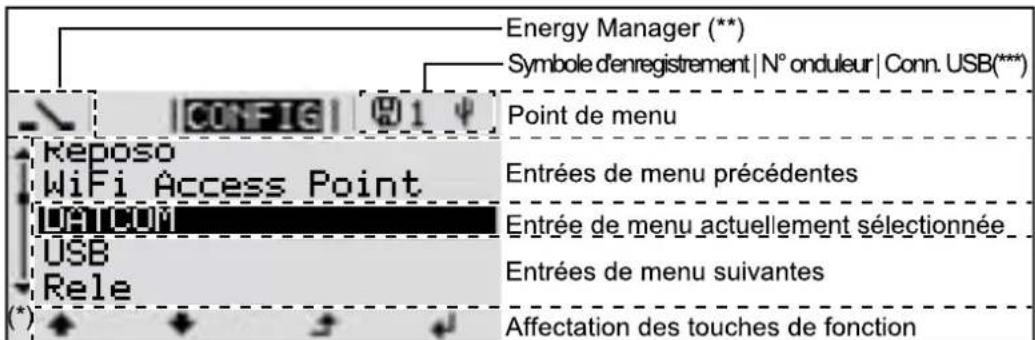

Écran 85
Navigation dans le niveau Menu 86
Activation de l'éclairage de l'écran 86
Désactivation automatique de l'éclairage de l'écran/Accès au point de menu « ACTUEL ».... 86
Appeler le niveau de sélection des menus 86
Valeurs affichées dans le point de menu ACTUEL 87
Valeurs affichées dans le point de menu LOG 87
Le point de menu SETUP 89
Configuration initiale 89
Actualisation du logiciel 89

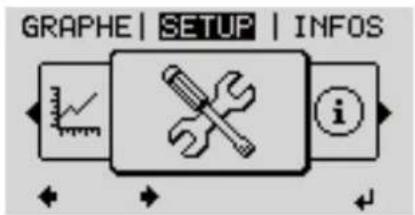

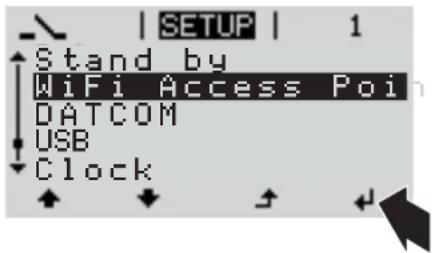

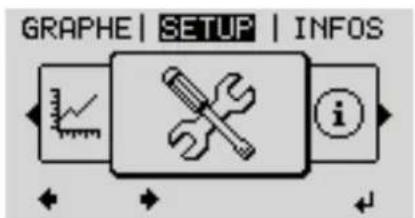

Navigation dans le point de menu SETUP 89
Configuration des entrées de menu – généralités 90

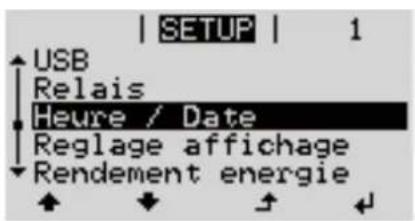

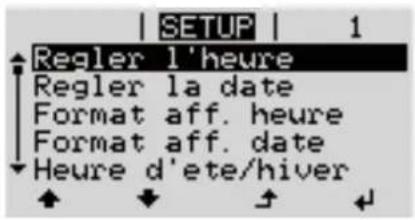

Exemple d'application : réglage de l'heure 91
Points de menu du menu Setup 92
Veille 92
DATCOM 92
USB 93
Relais (contact de commutation sans potentiel) 94
Energie-Manager(dans le point de menu Relais) 96
Heure / Date 97
Réglage affichage 98
Gain d'énergie 99
Ventilateur 99
Le point de menu INFO 101
Valeurs de mesure 101
État EP 101
État du réseau 101
Informations sur l'appareil 101
Version 102
Activer/désactiver le verrouillage des touches 103

Généralités 103

Activer/désactiver le verrouillage des touches.103

Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur.104

Clé USB en tant que datalogger 104

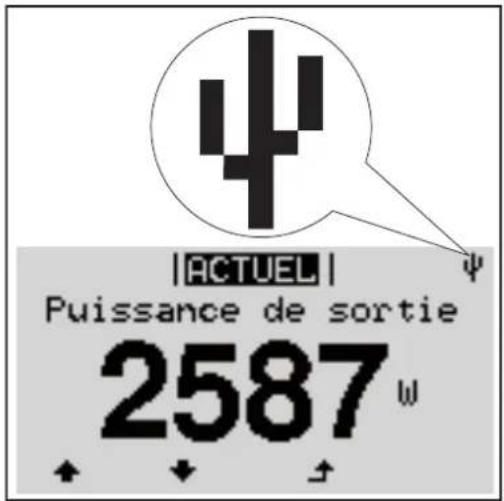

Clés USB adaptées 104

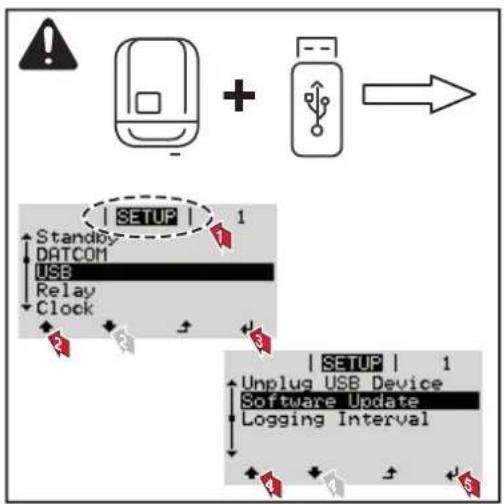

Clé USB pour l'actualisation du logiciel de l'onduleur 105

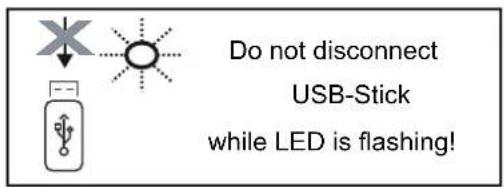

Retrait de la clé USB.105

Le menu Basic 106

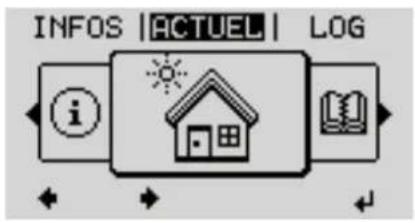

Accéder au menu Basic 106.

Les entrées du menu Basic 106

Paramètres lorsque l'option « DC SPD » est installée 107.

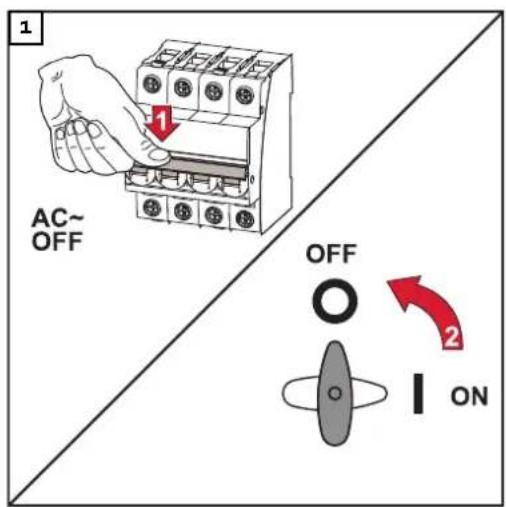

Mettre l'onduleur hors tension et le rallumer 108

Mettre l'onduleur hors tension.108

Diagnostic d'état et élimination des défauts 109

Affichage de messages d'état 109

Panne générale de l'écran 109

Messages d'état dans le e-Manual 109

Service clientèle 109

Fonctionnement dans des environnements soumis à un fort dégagement de poussières ..... 109

Caractéristiques techniques 110

Données générales et dispositifs de protection Fronius Symo 3.0-3 - 20.0-3, Fronius Eco 25.0-3 - 27.0-3

WLAN 117

Explication des notes de bas de page 118

Sectionneur DC intégré – Fronius Symo 3.0 - 8.2 118

Sectionneur DC intégré – Fronius Symo 10.0 - 12.5 119

Sectionneur DC intégré – Fronius Symo 15.0 - 20.0, Fronius Eco 120

Normes et directives appliquées 120

Conditions de garantie et élimination 121

Garantie constructeur Fronius 121

Élimination 121

Consignes de sécurité

Explication des consignes de sécurité

DANGER!

Signale un risque de danger immédiat.

S'il n'est pas évité, il peut entraîner la mort ou des blessures graves.

AVERTISSEMENT!

Signale une situation potentiellement dangereuse.

Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.

ATTENTION!

Signale une situation susceptible de provoquer des dommages.

Si elle n'est pas évitée, elle peut entraîner des blessures légères ou minimes, ainsi que des dommages matériels.

REMARQUE!

Signale la possibilité de mauvais résultats de travail et de dommages sur l'équipement.

Généralités Cet appareil est fabriqué selon l'état actuel de la technique et conformément

aux règles techniques de sécurité en vigueur. Cependant, en cas d'erreur de manipulation ou de mauvaise utilisation, il existe un risque :

• de blessure et de mort pour l'utilisateur ou des tiers ;
• de dommages pour l'appareil et les autres biens de l'exploitant.

Toutes les personnes concernées par la mise en service, la maintenance et la remise en état de l'appareil doivent :

• posséder les qualifications correspondantes ;
• connaître le maniement des installations électriques ;
• lire attentivement et suivre avec précision les prescriptions des présentes instructions de service.

Les instructions de service doivent être conservées en permanence sur le lieu d'utilisation de l'appareil. En complément des présentes instructions de service, les règles générales et locales en vigueur concernant la prévention des accidents et la protection de l'environnement doivent être respectées.

Concernant les avertissements de sécurité et de danger présents sur l'appareil, veiller à :

• leur lisibilité permanente ;
• ne pas les détériorer ;
• ne pas les retirer ;
• ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.

Les bornes de raccordement peuvent atteindre des températures élevées.

Mettre l'appareil en service uniquement si tous les dispositifs de protection sont entièrement opérationnels. Si les dispositifs de protection ne sont pas entièrement opérationnels, il existe un risque :

• de blessure et de mort pour l'utilisateur ou des tiers ;
• de dommages pour l'appareil et les autres biens de l'exploitant.

Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être remis en état par une entreprise spécialisée agréée avant la mise en marche de l'appareil.

Ne jamais mettre hors circuit ou hors service les dispositifs de protection.

Les emplacements des avertissements de sécurité et de danger présents sur l'appareil se trouvent au chapitre « Généralités » des instructions de service de l'appareil.

Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil en marche.

Votre sécurité est en jeu !

Conditions environnementales

Le fait de faire fonctionner ou de stocker l'appareil en dehors des limites fixées est considéré comme une utilisation incorrecte. Le fabricant n'est pas responsable des dommages en résultant.

Personnel qualifié

Les informations de service contenues dans les présentes instructions de service sont exclusivement destinées au personnel technique qualifié. Une décharge électrique peut être mortelle. Ne pas effectuer d'opérations autres que celles indiquées dans les instructions de service. Ceci s'applique même si vous possédez les qualifications correspondantes.

Tous les câbles et toutes les conduites doivent être solides, intacts, isolés et de dimension suffisante. Faire réparer sans délai les connexions lâches, encrassées, endommagées ou les câbles sous-dimensionnés par une entreprise spécialisée agréée.

Les travaux de maintenance et de remise en état ne doivent être réalisés que par une entreprise spécialisée agréée.

Les pièces provenant d'autres fournisseurs n'offrent pas de garantie de construction et de fabrication conformes aux exigences de qualité et de sécurité. Utiliser uniquement les pièces de rechange d'origine (valable également pour les pièces standardisées).

Ne réaliser aucune modification, installation ou transformation sur l'appareil sans autorisation du fabricant.

Remplacer immédiatement les composants qui ne sont pas en parfait état.

Données relatives aux valeurs des émissions sonores

L'étage maximal de puissance sonore de l'onduleur est indiqué dans les caractéristiques techniques.

Grâce à une régulation électronique de la température, le bruit du refroidissement de l'appareil est maintenu aussi faible que possible et dépend de la puissance transformée, de la température ambiante, du niveau de propreté de l'appareil, etc.

Une valeur d'émission rapportée au poste de travail ne peut être indiquée pour cet appareil, car le niveau de pression acoustique est fortement dépendant de la situation de montage, de la qualité du réseau, des cloisons environnantes et des caractéristiques générales du local.

Mesures CEM

Dans certains cas, des influences peuvent se manifester dans la zone d'application prévue malgré le respect des valeurs limites d'émissions normalisées (p. ex. en présence d'appareils sensibles sur le site d'installation ou lorsque ce dernier est situé à proximité de récepteurs radio ou TV). L'exploitant est alors tenu de prendre les mesures nécessaires pour éliminer les dysfonctionnements.

Sûreté des données

L'utilisateur est responsable de la sûreté des données liées à des modifications par rapport aux réglages d'usine. Le fabricant décline toute responsabilité en cas de perte de réglages personnels.

Droits d'auteur

Les droits de reproduction des présentes Instructions de service sont réservés au fabricant.

Les textes et les illustrations correspondent à l'état de la technique lors de l'impression. Sous réserve de modifications. Le contenu des Instructions de service ne peut justifier aucune réclamation de la part de l'acheteur. Nous vous remercions de nous faire part de vos propositions d'amélioration et de nous signaler les éventuelles erreurs contenues dans les Instructions de service.

Compatibilité des composants périphériques

Tous les composants installés dans l'installation photovoltaïque doivent être compatibles et présenter les possibilités de configuration nécessaires. Les composants installés ne doivent pas limiter ni influencer négativement le fonctionnement de l'installation photovoltaïque.

ATTENTION!

Risque lié à la non-compatibilité et/ou à la compatibilité limitée des composants de l'installation photovoltaïque.

Des composants non compatibles peuvent limiter et/ou influencer négativement l'exploitation et/ou le fonctionnement de l'installation photovoltaïque.

N'installer dans l'installation photovoltaïque que des composants recommandés par le fabricant.
Avant l'installation, vérifier avec le fabricant la compatibilité des composants non expressément recommandés.

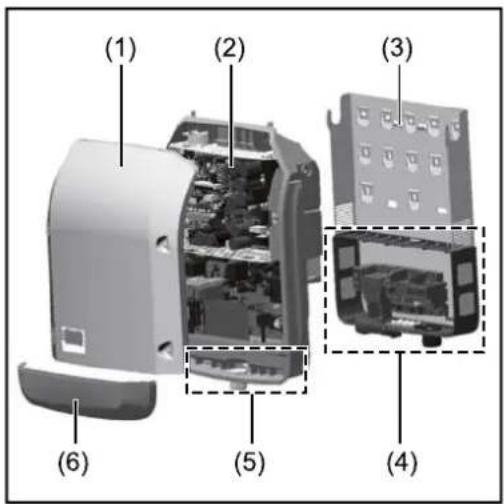

Concept d'appa-reil

(1) (2) (3) (4) (5) (6)

Structure de l'appareil :

(1) Couvercle du boîtier
(2) Onduleur
(3) Support mural
(4) Zone de raccordement avec interrupteur principal DC
(5) Zone de communication de données
(6) Capot de la zone de communication de données

L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif est injecté dans le réseau électrique public de manière synchrone avec la tension du secteur.

L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

Compte tenu de sa conception et son mode de fonctionnement, l'onduleur offre une sécurité maximale en matière de montage et d'utilisation.

L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.

La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'îlotage.

L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.

L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.

Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.

Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

Le Fronius Eco ne dispose pas d'un convertisseur interne. Il en résulte des restrictions au niveau du choix du module solaire et de la chaîne. La tension d'entrée DC minimale ( U_DC min ) dépend de la tension du secteur. Pour une application correcte, un appareil hautement optimisé est disponible.

Utilisation con- forme à la desti- nation

L'onduleur est exclusivement destiné à transformer le courant continu des modules solaires en courant alternatif et à injecter ce dernier dans le réseau électrique public.

Est considérée comme non conforme :

• toute autre utilisation ou toute utilisation allant au-delà de la destination ;
• toute transformation apportée à l'onduleur qui n'est pas expressément recommandée par Fronius ;
• l'installation de composants qui ne sont pas expressément recommandés ou distribués par Fronius.

Le fabricant n'assume aucune responsabilité pour les dommages consécutifs. Toute prétention à garantie devient caduque.

Font également partie de l'emploi conforme :

• la lecture intégrale et le respect de toutes les indications ainsi que de tous les avertissements de sécurité et de danger fournis dans les instructions de service et les instructions d'installation ;
• le respect des travaux de maintenance ;
• le montage selon les instructions d'installation.

Lors de la conception d'une installation photovoltaïque, veiller à ce que les composants soient exploités exclusivement dans leur domaine d'utilisation autorisé.

Toutes les mesures recommandées par le fabricant destinées au maintien durable des propriétés du module solaire doivent être respectées.

Respecter les directives fournies par le distributeur d'électricité pour l'injection dans le réseau et les méthodes de connexion.

Avertissements sur l'appareil

Des avertissements et symboles de sécurité sont placés sur et dans l'onduleur. Ces avertissements et symboles de sécurité ne doivent être ni retirés, ni recouverts. Ils permettent de prévenir les erreurs de manipulation pouvant être à l'origine de graves dommages corporels et matériels.

Une décharge électrique peut-être mortelle. Avant d'ouvrir l'appareil, veiller à ce que le côté entrée et le côté sortie en amont de l'appareil soient hors tension. Attendre l'expiration de la durée de décharge des condensateurs (5 minutes).

AVVISO!

Symboles de sécurité :

Risque de dommages corporels et matériels graves suite à une erreur de manipulation.

N'utiliser les fonctions décrites qu'après avoir lu et compris l'intégralité des documents suivants :

- les présentes instructions de service ; - toutes les instructions de service des composants périphériques de l'installation photovoltaïque, en particulier les consignes de sécurité.

Tension électrique dangereuse.

Attendre l'expiration de la durée de décharge des condensateurs !

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa transposition dans le droit national, les appareils électriques usagés doivent être collectés de manière séparée et faire l'objet d'un recyclage conforme à la protection de l'environnement. Rapporter l'appareil usagé auprès du revendeur ou se renseigner sur l'existence d'un système de collecte et d'élimination local autorisé. Le non-respect de cette directive européenne peut avoir des conséquences pour l'environnement et pour la santé !

Texte des avertissements :

AVERTISSEMENT!

Une décharge électrique peut être mortelle. Avant d'ouvrir l'appareil, veiller à ce que le côté entrée et le côté sortie soient hors tension. Attendre l'expiration de la durée de décharge des condensateurs (5 minutes).

Symboles sur la plaque signalétique :

Marquage CE - confirme la conformité aux directives et règlements européens applicables.

Marquage UKCA - confirme la conformité aux directives et règlements britanniques applicables.

Marquage DEEE - les déchets d'équipements électriques et électroniques doivent être collectés de manière séparée et recyclés dans le respect de l'environnement, conformément à la directive européenne et à la législation nationale.

Marquage RCM - conforme aux exigences australiennes et néozélandaises.

Marquage ICASA - conforme aux exigences de l'ICASA (Independent Communications Authority of South Africa).

Marquage CMIM - conforme aux exigences d'IMANOR (Institut Marocain de Normalisation) concernant les règles d'importation et aux normes marocaines.

Fusibles de chaîne

AVERTISSEMENT!

Une décharge électrique peut être mortelle.

Danger en raison de la tension au niveau des porte-fusibles. Les porte-fusibles sont sous tension lorsque de la tension est présente au niveau du connecteur DC de l'onduleur, même lorsque l'interrupteur DC est désactivé. Avant toute opération sur le porte-fusibles de l'onduleur, veiller à ce que le côté DC soit hors tension.

L'utilisation de fusibles de chaîne dans le Fronius Eco permet une protection supplémentaire des modules solaires.

Le courant de court-circuit maximal I_sc et les indications de fusible de chaîne de série maximum (par ex. Maximum Series Fuse Rating) dans la fiche technique des modules du module solaire correspondant sont déterminants pour la protection des modules solaires.

Le fusible de chaîne maximum par borne de raccordement est de 20 A.

Le courant MPP maximum (courant nominal, courant de fonctionnement) _Imax est de 15 A par chaîne.

Si trois chaînes sont connectées, les chaînes 1.1, 2.1, 2.3 doivent être utilisées. Si quatre chaînes sont connectées, les chaînes 1.1, 1.2, 2.1, 2.2 doivent être utilisées.

Si l'onduleur fonctionne avec un boîtier collecteur de chaînes externe, alors un kit connecteur DC doit être utilisé (référence : 4,251,015). Dans ce cas, les modules solaires sont protégés de façon externe dans le boîtier collecteur de chaînes et il est nécessaire d'utiliser des goujons métalliques dans l'onduleur.

Les dispositions nationales en matière de protection par fusibles doivent être observées. L'installateur électrique est responsable de la sélection des fusibles de chaîne appropriés.

REMARQUE!

Afin d'éviter les risques d'incendie, les fusibles défectueux doivent être remplacés uniquement par des nouveaux fusibles équivalents.

L'onduleur est livré en option avec les fusibles suivants :

• 6 fusibles de chaîne 15 A à l'entrée DC+ et 6 goujons métalliques à l'entrée DC-
• 12 goujons métalliques

Critères de sélection appropriée des fusibles de chaîne

Afin d'éviter un déclenchement prématuré du fusible en fonctionnement normal, il est recommandé de respecter les critères suivants lors de la protection des chaînes de modules solaires par chaîne de modules solaires :

• I_N > 1.5 × I_SC
• V_N > / = tension à vide max. du générateur PV
• Dimensions du fusible : diamètre 10 x 38 mm

I_N Courant nominal du fusible

I_SC Courant de court-circuit en conditions de test standard (STC), conformément à la fiche technique des modules solaires

V_N Tension nominale du fusible

REMARQUE!

La valeur nominale du courant du fusible ne doit pas excéder la valeur de protection maximale figurant dans la fiche technique du fabricant du module solaire.

Si aucune valeur de protection maximale n'est indiquée, demander celle-ci au fabricant du module solaire.

Communication de données et Fronius Solar Net

Fronius Solar Net et transfert de données

Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des extensions de système. Fronius Solar Net est un réseau de données permettant de relier plusieurs onduleurs aux extensions de système.

Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plusieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une extension de système, un câble adapté suffit.

Pour définir chaque onduleur de manière univoque dans Fronius Solar Net, il faut également leur affecter un numéro individuel.

Procéder à l'attribution des numéros individuels conformément aux prescriptions de la section « Le point de menu SETUP ».

Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.

Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur attribuer un numéro individuel.

Des informations détaillées sur les différentes extensions de système figurent dans les instructions de service correspondantes et sur le site Internet http://www.fronius.com.

Vous trouverez plus d'informations concernant le câblage des composants Fronius DATCOM sur le site :

→ http://www.fronius.com/QR-link/4204101938

Zone de commu- nication de données

(1) (2) (3) (4) (5)(6) (7) (8) (9) PIN 2 PIN 1 IN OUT PIN 1 PIN 2 PIN 3

Selon le modèle, l'onduleur peut être équipé de la carte enfichable Fronius Data-manager (8).

Pos. Désignation

(1) Interface de courant multifonction commutable.Pour une explication plus détaillée, voir la section suivante « Explication relative à l'interface de courant multifonction »Pour le raccordement à l'interface de courant multifonction, utiliser la contre-fiche à 2 pôles fournie avec l'onduleur.

(2) Connecteur Fronius Solar Net/Interface Protocol IN(3) Connecteur Fronius Solar Net/Interface Protocol OUTEntrée et sortie « Fronius Solar Net »/Interface Protocol pour la connexion avec d'autres composants DATCOM (par ex. onduleur, Fronius Sensor Box, etc.)Lors de la mise en réseau de plusieurs composants DATCOM, un obturateur de port libre doit être enfiché sur chaque connecteur IN ou OUT libre d'un composant DATCOM.Deux obturateurs de port libre sont inclus dans la livraison des onduleurs équipés de la carte enfichable Fronius Datamanager.

(4) LED « Fronius Solar Net »indique si l'alimentation Fronius Solar Net est disponible

(5) LED « Transfert de données »clignote lors de l'accès à la clé USB. Pendant ce laps de temps, la clé USB ne doit pas être retirée.

(6) Connecteur USB Apour le raccordement d'une clé USB de taille maximale 65 × 30 mm ( 2.6 × 2.1 in. ).La clé USB peut jouer le rôle de datalogger pour l'onduleur auquel elle est connectée. La clé USB n'est pas comprise dans la livraison de l'onduleur.

(7) Contact commutable sans potentiel (relais) avec contre-fichemax. 250 V AC/4 A AC max. 30 V DC/1 A DC max. 1,5 mm^2 (AWG 16) de section de câblebroche 1 = contact à fermeture (Normally Open)broche 2 = racine (Common)broche 3 = contact à ouverture (Normally Closed)Pour une explication plus détaillée, voir la section «Les entrées du menu Setup/Relais ».Pour le raccordement au contact de commutation sans potentiel, utiliser la contre-fiche fournie avec l'onduleur.

(8) Fronius Datamanager avec antenne WLANoucache pour compartiment de cartes d'option

(9) Cache pour compartiment de cartes d'option

Description de la DEL « Fronius Solar Net »

La DEL « Fronius Solar Net » est allumée :

l'alimentation électrique pour la communication de données au sein du Fronius Solar Net/Interface Protocol fonctionne correctement.

La DEL « Fronius Solar Net » clignote brièvement toutes les 5 secondes :

erreur dans la communication de données dans le Fronius Solar Net

• Surintensité (flux de courant > 3 A, par ex. en raison d'un court-circuit dans le circuit Fronius Solar Net)
• Sous-tension (pas de court-circuit, tension dans le Fronius Solar Net < 6,5 V, par ex. en raison d'un nombre de composants DATCOM trop important dans le Fronius Solar Net et d'une alimentation électrique insuffisante)

Dans ce cas, une alimentation électrique supplémentaire pour les composants DATCOM Fronius à l'aide d'un bloc d'alimentation externe (43,0001,1194) est nécessaire sur l'un des composants DATCOM Fronius.

Pour détecter une sous-tension existante, vérifier, le cas échéant, la présence d'éventuelles erreurs sur d'autres composants DATCOM Fronius.

Après une déconnexion suite à une surintensité ou une sous-tension, l'onduleur essaie toutes les 5 secondes de rétablir l'alimentation énergétique dans le Fronius Solar Net, p. ex. durant tout le temps du court-circuit.

Lorsque l'erreur est éliminée, Fronius Solar Net est à nouveau alimenté en courant dans les 5 secondes.

Exemple Enregistrement et archivage des données relatives à l'onduleur et au capteur à l'aide du Fronius Datamanager et de la Fronius Sensor Box :

PC WLAN * Fronius Datamanager 1 2 Sensor Box 3 IN OUT IN OUT IN OUT PC W/m² INS

Réseau de données avec 3 onduleurs et une Fronius Sensor Box :

• onduleur 1 avec Fronius Datamanager
• onduleurs 2 et 3 sans Fronius Datamanager!

- = obturateur de port libre

La communication externe (Fronius Solar Net) s'effectue sur l'onduleur via la zone de communication de données. La zone de communication de données comprend deux interfaces RS 422 jouant un rôle d'entrée et de sortie. La liaison est réalisée au moyen de connecteurs RJ45.

IMPORTANT! Dans la mesure où le « Fronius Datamanager » fonctionne comme un datalogger, aucun autre datalogger ne doit être présent dans le circuit Fronius Solar Net.

Un seul « Fronius Datamanager » par circuit Fronius Solar Net !

Fronius Symo 3 - 10 kW : Démonter tous les Fronius Datamanager restants et fermer le compartiment de cartes d'option avec un cache (42,0405,2020) disponible en option chez Fronius ou utiliser un onduleur sans Fronius Datamanager (version light).

Fronius Symo 10 - 20 kW, Fronius Eco : Démonter tous les Fronius Datamanager restants et fermer le compartiment de cartes d'option avec le remplacement du

cache (référence 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version light).

Explication relative à l'interface de courant multifonction

Plusieurs variantes de raccordement peuvent être connectées à l'interface de courant multifonction. Cependant, elles ne peuvent pas fonctionner simultanément. Par exemple, si un compteur SO a été raccordé à l'interface de courant multifonction, aucune borne à signaux pour protection contre la surtension ne peut être raccordée (et inversement).

Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge) 100 Ohm

Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou GND

Variante de raccordement 1 : Borne à signaux pour protection contre la surtension

L'option DC SPD (protection contre la surtension) déclenche l'affichage d'un avertissement ou d'une erreur sur l'écran, selon le réglage dans le menu Basic (sous-menu Entrée de signal). Vous trouverez des informations plus détaillées concernant l'option DC SPD dans les Instructions d'installation.

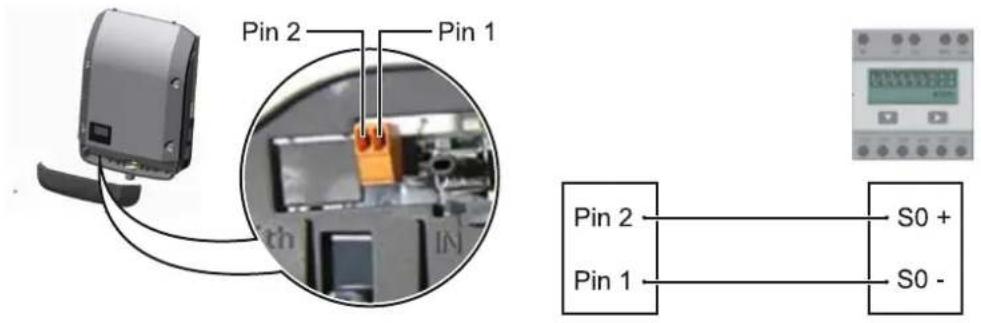

Variante de raccordement 2 : Compteur So

Un compteur pour la saisie de l'autoconsommation par SO peut être directement raccordé à l'onduleur. Ce compteur SO peut être placé au niveau du point d'injection ou dans le secteur de consommation.

IMPORTANT! Le raccordement d'un compteur SO sur l'onduleur peut nécessiter une mise à jour du micrologiciel de l'onduleur.

Pin 2 Pin 1 Pin 2 S0 + Pin 1 S0 -

Le compteur SO doit être conforme à la norme CEI62053-31 classe B.

Taux d'impulsion max. recommandé du compteur So :

Puissance PV kWc [kW] Taux d'impulsion max. par kWc

30 1 000

20 2 000

10 5 000

≤ 5,5 10 000

Ce compteur permet d'effectuer une réduction dynamique de la puissance de deux manières :

• Réduction dynamique de la puissance au moyen d'un onduleur Pour plus d'informations, voir le chapitre Réduction dynamique de la puissance au moyen d'un onduleur à la page 77
• Réduction dynamique de la puissance au moyen de Fronius Datamanager 2.0
  pour plus d'informations, voir : manuals.fronius.com/html/4204260191/#0_m_0000017472

Réduction dynamique de la puissance au moyen d'un onduleur

Les entreprises du secteur de l'électricité ou l'opérateur réseau peuvent définir des limites d'injection pour un onduleur. La réduction dynamique de la puissance tient compte de l'autoconsommation du foyer avant que la puissance de l'onduleur ne soit réduite.

Un compteur déterminant l'autoconsommation par SO peut être directement raccordé à l'onduleur - voir le chapitre Explication relative à l'interface de courant multifonction à la page 76

Une limite d'injection peut être réglée dans le menu Basic sous Entrée signal - So Meter - voir chapitre Les entrées du menu Basic à la page 106.

Possibilités de réglage du SO Meter :

• Limite d'injection dans le réseau
  Champ permettant de saisir la puissance maximale d'injection dans le réseau en W. Si cette valeur est dépassée, l'onduleur réduit la puissance à la valeur réglée dans le temps requis par les normes et dispositions nationales.
• Impulsions par kWh
  Champ permettant de saisir les impulsions par kWh du compteur SO.

L'option zéro injection peut être utilisée avec cette configuration.

En cas d'utilisation du compteur SO et de réduction de la puissance au moyen d'un onduleur, le compteur SO doit être installé dans le secteur de consommation.

Compteur SO dans le secteur de consommation

Si une réduction dynamique de la puissance est configurée ultérieurement au moyen de Fronius Datamanager 2.0 (interface utilisateur de l'onduleur - menu Éditeur Fournisseur d'électricité - Réduction dynamique de la puissance), la réduction dynamique de la puissance doit être désactivée au moyen d'un onduleur (écran de l'onduleur- menu Basic - Entrée de signal - SO Meter).

Fronius Datamanager 2.0

Éléments de commande, connecteurs et voyants sur le Fronius Datamanager 2.0

(1) (2) (3) (4) (5) A IP B SLAVE MASTER R 130 Ω OFF ON -1 - -10- RS 415 LAN (6)(7)

N° Fonction

(1) Commutateur IP

pour commuter l'adresse IP :

Position de commutation A

adresse IP fixe ou ouverture du point d'accès WiFi

Pour une connexion directe à un PC via LAN, le Fronius Datamanager 2.0 fonctionne avec l'adresse IP fixe 169.254.0.180.

Si le commutateur IP se trouve en position A, un point d'accès WiFi pour une connexion directe au Fronius Datamanager 2.0 est également ouvert.

Données d'accès à ce point d'accès :

Nom du réseau : FRONIUS_240.XXXXXX

Clé : 12345678

L'accès au Fronius Datamanager 2.0 est possible :

- via le nom DNS « http://datamanager » ;

- via l'adresse IP 169.254.0.180 pour l'interface LAN ;

- via l'adresse IP 192.168.250.181 pour le point d'accès WiFi ;

Position de commutation B adresse IP attribuée

Le Fronius Datamanager 2.0 fonctionne avec une adresse IP attribuée de manière dynamique (DHCP) par défaut.

L'adresse IP peut être paramétrée sur le site Internet du Fronius Datamanager 2.0.

N° Fonction

(2) DEL WLAN

• clignote en vert : le Fronius Datamanager 2.0 se trouve en mode de service
  (le commutateur IP de la carte enfichable Fronius Datamanager 2.0 se trouve en position A ou le mode de service a été activé via l'écran de l'onduleur, le point d'accès WiFi est ouvert);
• allumée en vert : connexion WLAN existante ;
• clignote alternativement en vert/rouge : dépassement de la durée d'activation du point d'accès WiFi (1 heure) ;
• allumée en rouge : connexion WLAN inexistante ;
• clignote en rouge : connexion WLAN défectueuse ;
• éteinte lorsque le Fronius Datamanager 2.0 se trouve en mode Esclave.

(3) DEL de connexion Solar.web

• allumée en vert : connexion à Fronius Solar.web existante ;
• allumée en rouge : connexion à Fronius Solar.web nécessaire mais inexistante ;
• éteinte : aucune connexion nécessaire à Fronius Solar.web.

(4) DEL d'alimentation

• allumée en vert : alimentation via Fronius Solar Net suffisante ; le Fronius Datamanager 2.0 est prêt à fonctionner ;
• éteinte : alimentation via Fronius Solar Net déficiente ou inexistante ; une alimentation externe est nécessaire ou
  le Fronius Datamanager 2.0 se trouve en mode Esclave ;
• clignote en rouge : procédure de mise à jour en cours

IMPORTANT! Ne pas interrompre l'alimentation en courant durant une procédure de mise à jour ;

- allumée en rouge : la procédure de mise à jour a échoué.

(5) DEL de connexion

• allumée en vert : la connexion est établie au sein de « Fronius Solar Net » ;
• allumée en rouge : la connexion est interrompue au sein de « Fronius Solar Net » ;
• éteinte lorsque le Fronius Datamanager 2.0 se trouve en mode Esclave.

(6) Connecteur LAN

interface Ethernet avec marque de couleur bleue, pour le raccordement du câble Ethernet

N° Fonction

(7) Entrées/Sorties

entrées et sorties numériques

Sortie de tension interne 12,8 V

ou

Entrée pour une tension d'alimentation externe

12,8 - 24 V DC (+ 20 %)

Entrées numériques : 0 à 3, 4 à 9

Niveau de tension : bas = min. 0 V - max. 1,8 V; haut = min. 3 V - max. 24 V DC (+ 20 %)

Courants d'entrée : selon tension d'entrée ; résistance d'entrée = 46 kOhm

Sorties numériques : 0 à 3

Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius Datamanager 2.0 : 3,2 W au total pour les 4 sorties numériques

Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation externe avec min. 12,8 – max. 24 V DC (+ 20 %), raccordé à Uint / Uext et GND : 1 A, 12,8 à 24 V DC (selon le bloc d'alimentation externe) par sortie numérique

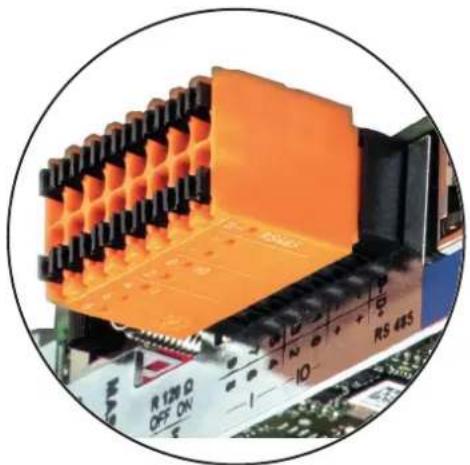

Le raccordement aux entrées/sorties s'effectue au moyen de la contre-fiche fournie.

(8) Socle d'antenne

pour la fixation de l'antenne WLAN

N° Fonction

(9) Commutateur de terminaison Modbus (pour Modbus RTU)

terminaison de bus interne avec résistance de 120 ohm (oui/non)

Commutateur en position « on » : résistance de terminaison de 120 ohm active

Commutateur en position « off » : aucune résistance de terminaison active

IMPORTANT ! Dans un bus RS485, la résistance de terminaison du premier et du dernier appareil doit être active.

(10) Commutateur Fronius Solar Net Maître/Esclave

pour la commutation entre modes Maître et Esclave au sein d'un circuit Fronius Solar Net

IMPORTANT ! En mode Esclave, toutes les DEL de la carte enfichable Fronius Datamanager 2.0 sont éteintes.

Fronius Datamanager durant la nuit ou en cas de tension DC insuffisante

Le paramètre « Mode nuit » de l'entrée de menu Setup Réglage affichage est réglé par défaut sur OFF.

Par conséquent, le Fronius Datamanager n'est pas accessible durant la nuit ou en cas de tension DC insuffisante.

Pour activer le Fronius Datamanager, éteindre puis redémarrer l'onduleur côté AC et appuyer dans un délai de 90 secondes sur n'importe quelle touche de fonction sur l'écran de l'onduleur.

Voir également le chapitre « Les entrées du menu Setup », « Réglage affichage » (Mode Nuit).

Première mise en service

L'application Fronius Solar.start simplifie considérablement la première mise en service du Fronius Datamanager 2.0. L'application Fronius Solar.start est disponible sur l'App Store.

Pour la première mise en service du Fronius Datamanager 2.0 :

- une carte enfichable Fronius Datamanager 2.0 doit être intégrée dans l'ondu- leur, ou

- une Fronius Datamanager Box 2.0 doit se trouver dans le circuit Fronius Solar Net.

IMPORTANT! Pour l'établissement de la connexion avec le Fronius Datamanager 2.0, « Obtenir une adresse IP automatiquement (DHCP) » doit être activé sur le terminal correspondant (par ex. ordinateur portable, tablette, etc.).

REMARQUE!

S'il n'y a qu'un seul onduleur dans l'installation photovoltaïque, les étapes de travail 1 et 2 peuvent être ignorées.

Dans ce cas, la première mise en service a lieu à l'étape de travail 3.

1 Câbler l'onduleur avec le Fronius Datamanager 2.0 ou la Fronius Datamanager Box 2.0 dans Fronius Solar Net

2 Lors de la mise en réseau de plusieurs onduleurs dans Fronius Solar Net :

Positionner correctement le commutateur Maître / Esclave Fronius Solar Net sur la carte enfichable Fronius Datamanager 2.0

- un onduleur avec Fronius Datamanager 2.0 = Maître ; - tous les autres onduleurs avec Fronius Datamanager 2.0 = Esclave (les LED des cartes enfichables Fronius Datamanager 2.0 sont éteintes).

3 Basculer l'appareil en mode de service - Activer le point d'accès WLAN via le menu Setup de l'onduleur

L'onduleur établit le point d'accès WLAN. Le point d'accès WLAN reste ouvert pendant 1 heure. Le commutateur IP sur le Fronius Datamanager 2.0 peut rester en position de commutation B avec l'activation du point d'accès WLAN.

Installation avec Solar.start App

4 Télécharger Fronius Solar.start

5 Exécuter Fronius Solar.start App

Installation avec un navigateur Internet

4 Connecter le terminal au point d'accès WLAN

$$ \begin{array}{l} \text { SSID } = \text { FRONIUS_240.xxxxx} \ (5 - 8 \text { chiffres }) \end{array} $$

• rechercher un réseau portant le nom « FRONI-US_240.xxxxx » ;
• établir la connexion à ce réseau ;
• saisir le mot de passe 12345678

(ou connecter le terminal et l'on-duleur au moyen d'un câble Ethernet)

5 Dans le navigateur, saisir : http://datamanager ou 192.168.250.181 (adresse IP pour la connexion WLAN) ou 169.254.0.180 (adresse IP pour la connexion LAN)

La page d'accueil de l'assistant de mise en service s'affiche.

Bienvenue dans l'assistant de mise en service.

Voici quelques étapes très simples pour parvenir à la surveillance confortable de votre installation.

ASSISTANT SOLAR WEB

Connectez l'installation à Fronius Solarweb et utilisez notre application pour appareils mobiles

ASSISTANT TECHNIQUE
AUTRES PARAMÈTRES

! Uniquement pour du personnel formé ou des spécialistes !

L'assistant technique est destiné à l'installateur et contient des paramétrages normalisés. L'exécution de l'assistant technique est facultative.

Si l'assistant technique est exécuté, le mot de passe de service doit être absolument noté. Ce mot de passe de service est nécessaire pour la configuration du point de menu Éditeur fournisseur.

Si l'assistant technique n'est pas exécuté, aucune consigne n'est paramétrée pour la réduction de puissance.

L'exécution de l'assistant Fronius Solar.web est obligatoire!

6 Exécuter l'assistant Fronius Solar.web et suivre les instructions

La page d'accueil Fronius Solar.web s'affiche. ou

La page Internet du Fronius Datamanager 2.0 s'affiche.

7 En cas de besoin, exécuter l'assistant technique et suivre les instructions

Informations complémentaires concernant le Fronius Datamanager 2.0

Plus d'informations concernant le Fronius Datamanager 2.0 et d'autres options de mise en service sous :

→ http://www.fronius.com/QR-link/4204260191FR

Éléments de commande et voyants

Éléments de commande et voyants

pour l'affichage des valeurs, paramètres et menus

DEL de contrôle et d'état

(2) La DEL d'initialisation (rouge) est allumée :

- pendant la phase d'initialisation au démarrage de l'onduleur ; - en permanence en cas de défaut de matériel pendant la phase d'initialisation au démarrage de l'onduleur.

(3) La DEL d'état (orange) est allumée :

- si, après la phase d'initialisation, l'onduleur est en phase de démarrage ou d'autocontrôle automatique (dès que les modules solaires délivrent une puissance suffisante après le lever du soleil) ; - si des messages d'état (codes STATE) sont affichés à l'écran de l'onduleur ; - si l'onduleur a été mis en mode Veille dans le menu Setup (= déconnexion manuelle du mode d'injection dans le réseau) ; - si le logiciel de l'onduleur est en cours de mise à jour.

(4) La DEL d'état de fonctionnement (verte) est allumée :

- si l'installation photovoltaïque fonctionne sans problème après la phase de démarrage automatique de l'onduleur ; - aussi longtemps que le mode d'injection dans le réseau est en cours.

Touches de fonction – différentes fonctions au choix :

(5) Touche « vers la gauche/vers le haut » pour la navigation vers la gauche et vers le haut

(6) Touche « vers le bas / vers la droite » pour la navigation vers le bas et vers la droite

(7) Touche « Menu/Echap » pour passer au niveau de sélection des menus pour quitter le menu Setup

(8) Touche « Entrée » pour confirmer une sélection

Les touches fonctionnent de façon capacitive. Le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

Écran

L'alimentation de l'écran est assurée par la tension du secteur AC. Selon la configuration dans le menu Setup, l'écran peut être disponible pendant toute la journée.

IMPORTANT! L'écran de l'onduleur n'est pas un instrument de mesure étalonné. Un faible écart par rapport au compteur d'énergie du fournisseur d'électricité est conditionné par le système. Le décompte exact des données avec le fournisseur d'électricité nécessite donc un compteur étalonné.

|ACTUEL | Point de menu Puissance de sortie Explication des paramètres 2587 w Affichage des valeurs et unités ainsi que des codes d'état Affectation des touches de fonction

Zones d'affichage sur l'écran, mode d'affichage

Energy Manager (** Symbole d'enregistrement | N° onduleur | Conn. USB(***) Point de menu Reposo WiFi Access Point UATCOM USB Rele (*) Entrées de menu précédentes Entrée de menu actuellement sélectionnée Entrées de menu suivantes Affectation des touches de fonction

Zones d'affichage sur l'écran, mode Setup

(*) Barre de défilement
(**) Le symbole Energie-Manager s'affiche lorsque la fonction « Energie-Manager » est activée
(***) N° onduleur = numéro DATCOM de l'onduleur, Symbole d'enregistrement – apparaît brièvement lors de l'enregistrement de valeurs paramétrées, Connexion USB - apparaît lorsqu'une clé USB est branchée

Navigation dans le niveau Menu

Activation de l'éclairage de l'écran

1 Appuyer sur une touche quelconque

L'éclairage de l'écran est activé.

L'entrée de menu Setup permet de paramétrer un éclairage d'écran constamment allumé ou constamment éteint sous l'entrée « Réglage affichage – Éclairage ».

Désactivation automatique de l'éclairage de l'écran/Accès au point de menu « ACTUEL »

Si aucune touche n'est actionnée pendant 2 minutes, l'éclairage de l'écran s'éteint automatiquement et l'onduleur passe au point de menu « ACTUEL » (si l'éclairage de l'écran est réglé en mode automatique).

Le passage automatique au point de menu « ACTUEL » peut être effectué depuis n'importe quelle position dans le niveau de sélection des menus, sauf si l'ondu- leur a été placé manuellement en mode de service Veille.

Après le passage automatique au point de menu « ACTUEL », la puissance d'injection actuelle s'affiche.

Appeler le ni- veau de sélection des menus

ACTUEL Puissance de sortie 2587

1 Appuyer sur la touche «Echap »

INFOS |ACTUEL | LOG

L'écran passe au niveau de sélection des menus.

2 Sélectionner le point de menu souhaité ◆◆ à l'aide des touches « gauche » ou « droite »

3 Accéder au point de menu souhaité en appuyant sur la touche «Entrée »

Les points de menu

- ACTUEL

Affichage des valeurs actuelles

- LOG

Données enregistrées pour la journée en cours, l'année en cours et depuis la première mise en service de l'onduleur

- GRAPHE

Caractéristique journalière qui représente sous forme graphique l'évolution de la puissance de sortie au cours de la journée. L'échelle de l'axe des temps s'adapte automatiquement. Appuyer sur la touche « Retour » pour fermer l'affichage

- SETUP

Menu Setup

- INFOS

Informations concernant l'appareil et le logiciel

Valeurs af- fichées dans le point de menu ACTUEL

Puissance de sortie (W) – en fonction du type d'appareil (MultiString), les différentes puissances de sortie pour le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent après l'actionnement de la touche Entrée

Puissance réactive AC (VAr)

Tension du secteur (V)

Courant de sortie (A)

Fréquence de réseau (Hz)

Tension solaire (V) – U PV1 du tracker MPP 1 et U PV2 du tracker MPP 2 (MPPT1/MPPT2), lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

Courant solaire (A) – I PV1 du tracker MPP 1 et I PV2 du tracker MPP 2 (MPP-T1/MPPT2), lorsque le tracker MPP 2 est activé (voir « Le menu Basic » - « Les entrées du menu Basic »)

Fronius Eco : Le courant total des deux canaux de mesure est affiché. Dans Solarweb, les deux canaux de mesure peuvent être consultés séparément.

Heure/Date – Heure et date sur l'onduleur ou dans le circuit Fronius Solar Net

Valeurs af- fichées dans le point de menu LOG

Énergie injectée (kWh/MWh)

énergie injectée dans le réseau durant la période considérée.

Après actionnement de la touche Entrée, les différentes puissances de sortie pour le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent, lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

En raison des différentes procédures de mesure, il peut exister des écarts entre les valeurs mesurées avec différents appareils. Pour le calcul de l'énergie injectée, seules les valeurs d'affichage de l'appareil étalonné fourni par le distributeur d'électricité font foi.

Puissance de sortie maximale (W)

puissance maximale d'injection dans le réseau durant la période considérée.

Après actionnement de la touche Entrée, les différentes puissances de sortie pour le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent, lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

Rendement

argent gagné durant la période considérée

Comme pour l'énergie injectée, certains écarts peuvent apparaître en comparaison avec d'autres valeurs mesurées.

Les réglages de la devise et du taux de facturation sont décrits à la section « Les entrées du menu Setup », rubrique « Rendement énergie ». Les réglages d'usine dépendent du Setup pays.

Économie de CO2

dioxyde de carbone économisé durant la période considérée

Le réglage du facteur CO2 est décrit à la section « Les entrées du menu Setup », rubrique « Facteur CO2 ».

Tension maximale du secteur (V) [indication phase - neutre ou phase - phase] tension du secteur maximale mesurée durant la période considérée Après actionnement de la touche Entrée, les différentes tensions du secteur sont affichées

Tension solaire maximale (V)

tension de module solaire maximale mesurée durant la période considérée Après actionnement de la touche Entrée, « les valeurs de tension pour le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent, lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

Heures de fonctionnement

durée de service de l'onduleur (HH:MM).

IMPORTANT! Pour un affichage exact des valeurs journalières et annuelles, l'heure doit être correctement réglée.

Le point de menu SETUP

Configuration initiale

Après la mise en service complète, l'onduleur est préconfiguré en fonction du Setup pays (par exemple avec Installation Wizard).

Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.

Actualisation du logiciel

IMPORTANT ! En raison des mises à jour de logiciel, il est possible que certaines fonctions non décrites dans les présentes Instructions de service soient disponibles sur votre appareil ou inversement. En outre, certaines illustrations peuvent différer des éléments de commande disponibles sur votre appareil. Toutefois, le fonctionnement de ces éléments de commande reste identique.

Navigation dans le point de menu SETUP

Accéder au point de menu SETUP

Dans le niveau de sélection des menus, sélectionner le point de menu «SET-UP» à l'aide des touches «gau-che » ou «droite»
2 Appuyer sur la touche « Entrée »

SETUP Veille Point d'acces Wi-Fi DATCOM USB Relais

La première entrée du point de menu SET- UP s'affiche : « Veille »

Naviguer entre les entrées

| SETUP | Veille Point d'acces Wi-Fi DATCOM USB Relais

3 Naviguer entre les entrées disponibles ↑↓ à l'aide des tou- ches « haut » et « bas »

Quitter une entrée

4 Pour sortir d'une entrée, appuyer sur la touche ◆ Retour »

Le niveau de sélection des menus s'affiche

Si aucune touche n'est activée pendant 2 minutes,

• l'onduleur passe au point de menu « ACTUEL » depuis n'importe quelle position du niveau de sélection des menus (exception : entrée de menu Setup « Veille »);
• l'éclairage de l'écran s'éteint si le réglage de l'écran Éclairage n'a pas été réglé sur ON (voir Réglage affichage – Éclairage).
• La puissance d'injection ou le code State actuel s'affiche.

Configuration des entrées de menu – généralités

1 Accéder au menu souhaité

2 Sélectionner l'entrée souhaitée à l'aide des touches « haut » et « bas »

3 Appuyer sur la touche « Entrée »

Les paramètres disponibles s'affichent :

4 Sélectionner le réglage souhaité à l'aide des tou- ches « haut » et « bas »

5 Pour enregistrer et appliquer la sélection, appuyer sur la touche « Entrée ».

Pour ne pas enregistrer la sélection, appuyer sur la touche « Echap ».

La première position de la valeur à configurer clignote :

4 Sélectionner un chiffre pour la première position à l'aide des touches « haut » et « bas »

5 Appuyer sur la touche « Entrée »

La deuxième position de la valeur cli-gnote.

6 Répéter les étapes 4 et 5 jusqu'à ce que...

la valeur à configurer toute entière clignote.

7 Appuyer sur la touche « Entrée »

8 Le cas échéant, répéter les étapes 4 à 6 pour les unités ou les autres valeurs à configurer, jusqu'à ce que l'unité ou la valeur clignote.

9 Pour enregistrer et appliquer les modifications, appuyer sur la touche « Entrée ».

Pour ne pas enregistrer les modifications, appuyer sur la touche « Echap ».

L'entrée actuellement sélectionnée s'affiche.

L'entrée actuellement sélectionnée s'affiche.

Exemple d'application : réglage de l'heure

| SETUP | 1 | USB Relais Heure / Date Reglage affichage Rendement energie

1 Sélectionner l'entrée « Heu-re / Date » dans le menu Setup ♦.
2 Appuyer sur la touche « Entrée »

SETUP | 1 Regler l'heure Regler la date Format aff. heure Format aff. date Heure d'ete/hiver

La vue d'ensemble des valeurs configurables s'affiche.

3 Sélectionner « Régler l'heure » à laide des touches « haut » ou « bas »

4 Appuyer sur la touche « Entrée »

L'heure s'affiche. (HH:MM:SS, affichage 24 heures), le chiffre des dizaines de l'heure clignote.

5 Sélectionner « Régler l'heure » à t'aide des touches « haut » ou « bas »

6 Appuyer sur la touche « Entrée »

Le chiffre des unités de l'heure clignote.

7 Répéter les étapes 5 et 6 pour le chiffre des unités de l'heure, les minutes et les secondes, jusqu'à ce que...

l'heure configurée clignote.

8 Appuyer sur la touche « Entrée »

SETUP | 1 Regler l'heure Regler la date Format aff. heure Format aff. date Heure d'ete/hiver

L'heure est appliquée, la vue d'ensemble des valeurs configurables s'affiche.

4 Appuyer sur la touche ↗ Echap »

| SETUP | 1 | USB Relais Heure / Date Reglage affichage Rendement energie

L'entrée « Heure / Date » du menu Setup s'affiche.

Points de menu du menu Setup

Veille Activation/désactivation manuelle du mode Veille

• Il n'y a pas d'injection dans le réseau.
• La LED de démarrage est allumée en orange.
• L'écran affiche en alternance VEILLE/ENTRÉE
• En mode de service Veille, aucun autre point de menu ne peut être affiché ou configuré au niveau de sélection des menus.
• Le passage automatique au point de menu « ACTUEL » après qu'aucune touche n'a été actionnée pendant 2 minutes n'est pas activé.
• Le mode Veille ne peut être terminé manuellement qu'en appuyant sur la touche « Entrée ».
• Le mode d'injection dans le réseau peut être repris à tout moment en appuyant sur la touche « Entrée », à condition qu'aucune erreur (code State) ne soit présente

Configurer le mode de service Veille (déconnexion manuelle du mode d'injection dans le réseau) :

1 Sélectionner l'entrée « Veille »
2 Appuyer sur « Entrée »

L'écran affiche en alternance « VEILLE » et « ENTRÉE ».

Le mode « Veille » est désormais activé.

La LED de démarrage est allumée en orange.

Reprise du mode d'injection dans le réseau :

En mode veille, l'écran affiche en alternance « VEILLE » et « ENTRÉE ».

Pour reprendre le mode d'injection dans le réseau, appuyer sur « Entrée »

L'entrée « Veille » s'affiche.

Parallèlement, l'onduleur passe à la phase de démarrage.

Après la reprise du mode d'injection dans le réseau, la LED d'état de fonctionnement est allumée en vert.

DATCOM Contrôle d'une communication de données, saisie du numéro d'onduleur, configurations de protocole

Plage de réglage État/Numéro d'onduleur/Type de protocole

État

Affiche une communication de données existante via Fronius Solar Net ou une erreur intervenue dans la communication de données.

Numéro d'onduleur

Configuration du numéro (= adresse) de l'onduleur dans une installation comprenant plusieurs onduleurs.

Plage de réglage 00 à 99 (00 = adresse d'onduleur 100)

Réglage usine 01

IMPORTANT! Pour intégrer plusieurs onduleurs dans un système de communication de données, attribuer une adresse propre à chaque onduleur.

Type de protocole

Détermine quel protocole de communication transmet les données :

Plage de réglage Fronius Solar Net/Interface *

Réglage usine Fronius Solar Net

* Le type de protocole Interface fonctionne uniquement sans carte Fronius Datamanager. Les cartes Fronius Datamanager présentes doivent être retirées de l'onduleur.

USB Exécution de mises à jour du micrologiciel ou enregistrement de valeurs détaillées de l'onduleur sur la clé USB

Plage de réglage Retirer le matériel en toute sécurité/Mise à jour de logiciel/Intervalle d'enregistrement

Retirer le matériel en toute sécurité

Pour déconnecter une clé USB du connecteur USB A sur l'insert de communication de données.

La clé USB peut être retirée :

• lorsque le message OK est affiché ;
• lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

Mise à jour de logiciel

Pour actualiser le micrologiciel de l'onduleur avec une clé USB.

Procédure :

1 Télécharger le fichier de mise à jour du micrologiciel « froxxxx.upd » (par ex. sur http://www.fronius.com ; xxxx représente le numéro de version correspondant)

REMARQUE!

Pour une actualisation sans problème du logiciel de l'onduleur, la clé USB prévue à cet effet ne doit comporter ni partition cachée, ni cryptage (voir chapitre « Clés USB adaptées »).

2 Enregistrer le fichier de mise à jour du micrologiciel au dernier niveau de données de la clé USB
3 Ouvrir le couvercle de la zone de communication de données sur l'onduleur
4 Connecter la clé USB contenant le fichier de mise à jour du micrologiciel sur le connecteur USB de la zone de communication de données dans l'onduleur
5 Dans le menu Setup, sélectionner le point de menu « USB » puis « Mise à jour logiciel »
6 Appuyer sur la touche « Entrée »
7 Patienter jusqu'à ce que la comparaison entre la version actuellement existante sur l'onduleur et la nouvelle version du micrologiciel s'affiche à l'écran :

- 1ère page : logiciel Recerbo (LCD), logiciel de contrôle des touches (KEY), version Setup pays (Set)

- 2ème page : logiciel étage de puissance (PS1, PS2)

8 Appuyer sur la touche de fonction « Entrée » après chaque page

L'onduleur démarre la copie des données.

« BOOT » ainsi que l'avancement de l'enregistrement de chaque test en % s'affichent jusqu'à ce que les données de tous les modules électroniques soient copiées.

Après la copie, l'onduleur actualise l'un après l'autre les modules électroniques requis.

« BOOT », le module concerné ainsi que l'avancement en % de l'actualisation s'affichent.

En dernier lieu, l'onduleur actualise l'écran.

L'écran reste sombre pendant env. 1 minute, les LED d'état et de contrôle clignotent.

Une fois la mise à jour du micrologiciel terminée, l'onduleur bascule en phase de démarrage puis en mode d'injection dans le réseau. Débrancher la clé USB à l'aide de la fonction « Retirer le matériel en toute sécurité ».

Les paramètres individuels du menu Setup sont conservés lors de la mise à jour du micrologiciel de l'onduleur.

Intervalle d'enregistrement

Pour activer/désactiver la fonction Logging USB et programmer un intervalle d'enregistrement.

Unité Minutes

Plage de réglage 30 min / 20 min / 15 min / 10 min / 5 min / No Log

Réglage usine 30 min

30 min L'intervalle d'enregistrement est de 30 minutes ; toutes

les 30 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.

20 min

15 min

10 min

5 min L'intervalle d'enregistrement est de 5 minutes : toutes

les 5 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.

No Log Pas d'enregistrement de données.

IMPORTANT ! Pour une fonction Logging USB sans erreur, l'heure doit être correctement configurée. Le réglage de l'heure est décrit au point « Les entrées du menu Setup » - « Heure / Date ».

Relais (contact de commutation sans potentiel)

Les messages d'état (codes State), l'état de l'onduleur (par ex. le mode d'injection dans le réseau) ou les fonctions de gestion de l'énergie peuvent être affichés au moyen d'un contact de commutation sans potentiel (relais) sur l'onduleur.

Plage de réglage Mode relais/Test relais/Point de connexion*/Point de déconnexion*

* affiché uniquement lorsque la fonction « E-Manager » est activée sous « Mode relais ».

Mode relais

Les fonctions suivantes peuvent être représentées via le mode relais :

• fonction alarme (Permanent/ALL/GAF) ;
• sortie active (ON/OFF);
• gestion énergie (E-Manager).

Plage de réglage ALL/Permanent/GAF/OFF/ON/E-Manager

Réglage usine ALL

Fonction alarme :

ALL/ Perma- nent : Commutation du contact sans potentiel pour des codes de service durables et temporaires (par ex. brève interruption du mode d'injection dans le réseau, un code de service apparaît un certain nombre de fois par jour – configurable dans le menu « BASIC »).

GAF Le relais est enclenché lorsque le mode GAF est sélectionné.

Le relais s'ouvre lorsque l'étage de puissance signale une erreur et passe du mode normal d'injection dans le réseau à un état d'erreur. Le relais peut donc être utilisé pour des fonctions de sécurité (Fail-Safe).

Exemple d'application

En cas d'utilisation d'onduleurs monophasés sur un secteur multiphasé, un équilibrage des phases peut s'avérer nécessaire. Si une erreur survient sur un ou plusieurs onduleurs et que la connexion au réseau est interrompue, les autres onduleurs doivent également être déconnectés pour maintenir l'équilibrage des phases. La fonction relais « GAF » peut être utilisée en association avec le Datamanager ou avec un dispositif de protection externe pour détecter ou signaler qu'un onduleur n'effectue pas d'injection ou est déconnecté du réseau et que les autres onduleurs doivent également être déconnectés du réseau via la commande à distance.

Sortie active :

ON : Le contact de commutation sans potentiel NO est constamment connecté tant que l'onduleur est en fonctionnement (tant que l'écran est allumé ou affiche une information).

OFF : Le contact de commutation sans potentiel NO est déconnecté.

Energie-Manager (Gestion énergie) :

E-Manager : Pour plus d'informations sur la fonction « Energie-Manager » (Gestion énergie), voir la section suivante.

Test relais

Essai de fonctionnement pour savoir si le contact sans potentiel commute.

Pt de connexion (uniquement lorsque la fonction « Energie-Manager » (Gestion énergie) est activée)

Pour le réglage de la limite de puissance effective à partir de laquelle le contact sans potentiel est connecté.

Réglage usine 1 000 W

Plage de réglage Point de déconnexion réglé jusqu'à la puissance nominale max. de l'onduleur (W ou kW)

Pt de déconnexion (uniquement lorsque la fonction « Energie-Manager » (Gestion énergie) est activée)

Pour le réglage de la limite de puissance effective à partir de laquelle le contact sans potentiel est déconnecté.

Réglage usine 500

Plage de réglage De O jusqu'au point de connexion réglé pour l'onduleur (W ou kW)

Energie-Manager (dans le point de menu Relais)

La fonction « Energie-Manager » (E-Manager – Gestion énergie) permet de commander le contact de commutation sans potentiel de manière à ce que celui-ci fonctionne en tant qu'acteur.

Un consommateur raccordé au contact de commutation sans potentiel peut ainsi être commandé par la programmation de l'un des points de connexion ou de déconnexion dépendant de la puissance d'injection (puissance effective).

Le contact sans potentiel est automatiquement déconnecté :

• lorsque l'onduleur n'injecte pas de courant dans le réseau public ;
• lorsque l'onduleur est commuté manuellement en mode de service Veille ;
• en cas de programmation d'une puissance effective < 10 % de la puissance nominale de l'onduleur.

Pour activer la fonction « Energie-Manager » (Gestion énergie), sélectionner le point « E-Manager » et appuyer sur la touche « Entrée ».

Lorsque la fonction « Energie-Manager » est activée, l'écran affiche le symbole « Energie-Manager » en haut à gauche :

- avec contact sans potentiel NO déconnecté (contact ouvert)

avec contact sans potentiel NC connecté (contact fermé)

Pour désactiver la fonction « Energie-Manager » (Gestion énergie), sélectionner une autre fonction (ALL/Permanent/OFF/ON) et appuyer sur la touche « Entrée ».

REMARQUE!

Remarques concernant le réglage des points de connexion et de déconnexion Une différence trop faible entre les points de connexion et de déconnexion ainsi que des variations de la puissance effective peuvent entraîner des cycles de coupure multiples.

Pour éviter des connexions et des déconnexions fréquentes, la différence entre les points de connexion et de déconnexion doit être au minimum comprise entre 100 et 200 W.

Lors du choix du point de déconnexion, tenir compte de la puissance absorbée du consommateur raccordé.

Lors du choix du point de connexion, tenir compte des conditions météorologiques et du rayonnement solaire attendu.

Exemple d'application

Point de connexion = 2 000 W, point de déconnexion = 1 800 W

Si l'onduleur fournit au moins 2 000 W ou plus, le contact sans potentiel de l'on- duleur est connecté.

Si la puissance de l'onduleur passe en dessous de 1 800 W, le contact sans potentiel est déconnecté.

Des possibilités d'application intéressantes s'offrent alors, comme l'utilisation d'une pompe à chaleur ou d'une installation de climatisation avec une consommation maximale du courant autoproduit.

Heure / Date

Réglage de la date, de l'heure, du format d'affichage et du changement d'heure été/hiver automatique

Plage de réglage Régler l'heure / Régler la date / Format d'affichage de l'heure / Format d'affichage de la date / Heure d'été/hiver

Régler l'heure

Pour régler l'heure (hh:mm:ss ou hh:mm am/pm - selon le format d'affichage de l'heure)

Régler la date

Pour régler la date (jj.mm.aaaa ou mm/jj/aaaa - selon le format d'affichage de la date)

Format d'affichage de l'heure

Pour régler le format d'affichage de l'heure

Plage de réglage 12 h/24 h

Réglage usine en fonction du Setup pays

Format d'affichage de la date

Pour régler le format d'affichage de la date

Plage de réglage mm/jj/aaaa ou jj.mm.aa

Réglage usine en fonction du Setup pays

Heure d'été/hiver

Pour activer/désactiver le changement d'heure été/hiver automatique

IMPORTANT ! Utiliser la fonction de changement d'heure été/hiver automatique uniquement lorsqu'aucun composant périphérique compatible LAN ou WLAN ne se trouve dans un circuit Fronius Solar Net (par ex. Fronius Datalogger Web ou Fronius Datamanager).

Plage de réglage on/off

Réglage usine on

IMPORTANT ! La configuration correcte de l'heure et de la date est une condition indispensable au bon affichage des valeurs journalières et annuelles et de la caractéristique journalière.

Réglage af- fichage

Plage de réglage Langue/Mode Nuit/Contraste/Éclairage

Langue

Configuration de la langue d'affichage

Plage de réglage Anglais, Allemand, Français, Espagnol, Italien, Néerlandais, Tchèque, Slovaque, Hongrois, Polonais, Turc, Portugais, Roumain

Mode Nuit

Le mode Nuit commande le Fronius DATCOM ainsi que le mode d'affichage de l'onduleur pendant la nuit ou lorsque la tension DC existante n'est pas suffisante

Plage de réglage AUTO/ON/OFF

Réglage usine OFF

AU- Le mode Fronius DATCOM est maintenu tant qu'un Fronius Data- TO : manager est connecté dans un circuit Fronius Solar Net actif, non interrompu. Durant la nuit, l'écran de l'onduleur est sombre et peut être activé en appuyant sur une touche de fonction quelconque.

ON : Le mode Fronius DATCOM est maintenu en permanence. L'ondu-leur délivre en continu la tension de 12 V DC pour l'alimentation de Fronius Solar Net. L'écran reste en permanence actif.

IMPORTANT! Si le Mode Nuit Fronius DATCOM est sur ON ou sur AUTO avec les composants Fronius Solar Net connectés, la consommation de courant de l'onduleur pendant la nuit augmente à près de 7 W.

OFF : Aucun mode Fronius DATCOM pendant la nuit, l'onduleur n'a besoin d'aucune puissance de réseau pour l'alimentation électrique de Fronius Solar Net pendant la nuit. L'écran de l'onduleur est désactivé durant la nuit, le Fronius Datamanager n'est pas disponible. Pour activer le Fronius Datamanager, éteindre puis redémarrer l'onduleur côté AC et appuyer dans un délai de 90 secondes sur n'importe quelle touche de fonction sur l'écran de l'onduleur.

Contraste

Configuration du contraste de l'écran de l'onduleur

Plage de réglage 0 à 10

Réglage usine 5

Comme le contraste est dépendant de la température, la configuration du point du menu « Contraste » peut s'avérer nécessaire lorsque les conditions environnementales sont changeantes.

Éclairage

Configuration de l'éclairage de l'écran de l'onduleur

Le point de menu « Éclairage » concerne uniquement l'éclairage d'arrière-plan de l'écran de l'onduleur.

Plage de réglage AUTO/ON/OFF

Réglage usine AUTO

AU- L'éclairage de l'écran de l'onduleur est activé en appuyant sur une

TO : touche quelconque. Si aucune touche n'est actionnée pendant 2 minutes, l'éclairage de l'écran s'éteint.

ON : Lorsque l'onduleur est actif, l'éclairage de l'écran est activé en permanence.

OFF : L'éclairage de l'écran de l'onduleur est désactivé en permanence.

Gain d'énergie En cas de besoin, les réglages suivants peuvent être modifiés/effectués :

• Écart/calibrage compteur
• Devise
• Tarif d'injection
• Facteur CO2

Plage de réglage Devise/Tarif d'injection

Écart/Calibrage compteur

Calibrage du compteur

Devise

Configuration de la devise

Plage de réglage 3 lettres, A-Z

Tarif d'injection

Configuration du taux de facturation pour le paiement de l'énergie injectée

Plage de réglage 2 chiffres, 3 décimales

Réglage usine (en fonction du Setup pays)

Facteur CO2

Configuration du facteur CO2 de l'énergie injectée

Ventilateur Pour contrôler la fonctionnalité du ventilateur

Plage de réglage Test ventilateur n° 1/Test ventilateur n° 2 (en fonction de l'appareil)

• Sélectionner le ventilateur souhaité à l'aide des touches « haut » et « bas ».
• Démarrer le test du ventilateur sélectionné en appuyant sur la touche « Entrée ».
• Le ventilateur fonctionne jusqu'à ce que l'actionnement de la touche « Echap » entraîne la sortie du menu.

IMPORTANT ! L'écran de l'onduleur n'affiche pas si le ventilateur est fonctionnel. Le fonctionnement du ventilateur peut uniquement être contrôlé à l'ouïe et au toucher.

Le point de menu INFO

Valeurs de mesure

PV Iso. - Résistance d'isolement de l'installation photovoltaïque

Lim. ext. - Limitation externe

U PV 1/U PV 2* (U PV 2 n'est pas disponible sur Fronius Symo 15.0-3 208)

Tension DC instantanée aux bornes d'entrée DC, même lorsque l'onduleur n'injecte pas du tout de courant (du 1er ou du 2ème tracker MPP)

* Le tracker MPP 2 doit être activé -ON- via le menu Basic

GVDPR - Réduction de puissance en fonction de la tension du secteur

Ventilateur n° 1 - Pourcentage de la puissance de consigne du ventilateur

État EP IMPORTANT ! En raison du faible rayonnement solaire, les messages d'état STATE 306 (Puissance basse) et STATE 307 (DC basse) s'affichent normalement chaque matin et chaque soir. Ces messages d'état ne sont pas consécutifs à un dysfonctionnement à ce moment.

Affichage de l'indication d'état de la dernière erreur survenue dans l'onduleur.

• Appuyer sur la touche « Entrée » pour afficher l'état de l'étage de puissance ainsi que la dernière erreur survenue
• Naviguer dans la liste à l'aide des touches « haut » et « bas »
• Appuyer sur la touche « Retour » pour sortir de la liste d'état et d'erreurs

État du réseau Les 5 dernières erreurs réseau survenues peuvent être affichées :

• Appuyer sur la touche « Entrée » pour afficher les 5 dernières erreurs réseau survenues.
• Naviguer dans la liste à l'aide des touches « haut » et « bas ».
• Appuyer sur la touche « Retour » pour sortir de l'affichage des erreurs réseau.

Informations sur l'appareil Pour l'affichage des paramètres importants pour un distributeur d'électricité. Les valeurs affichées dépendent du Setup pays correspondant ou des réglages spécifiques à l'onduleur.

Généralités : Type d'appareil – la désignation exacte de l'onduleur

Fam. – famille de l'onduleur

Numéro de série – Numéro de série de l'onduleur

Réglages pays : Setup – Setup pays configuré

Version – Version du Setup pays

Origin activated – indique que le Setup pays normal est activé.

Groupe – Groupe pour l'actualisation du logiciel de l'onduleur

Tracker MPP : Tracker 1 – Indication du comportement de suivi du soleil réglé (MPP AU-TO/MPP USER/FIX)

Tracker 2 (uniquement avec Fronius Symo, à l'exception de Fronius Symo 15.0-3 208) – Indication du comportement de suivi du soleil réglé (MPP AUTO/MPP USER/FIX)

Surveillance réseau :GMTi – Grid Monitoring Time – Durée de démarrage de l'onduleur en sec (secondes)GMTr – Grid Monitoring Time reconnect – Durée de reconnexion en sec (secondes) après une erreur de réseauULL – U (tension) Longtime Limit – Valeur limite de tension en V (Volt) pour la valeur moyenne de tension de 10 minutesLLTrip – Longtime Limit Trip -- Durée de déclenchement pour la surveillance ULL, détermine à quelle rapidité l'onduleur doit être mis hors service
Valeurs limites intérieures de tension du secteur :	UMax– Valeur supérieure intérieure de tension du secteur en V (Volt)TTMax– Trip Time Max – Durée de déclenchement en cas de dépassement de la valeur limite supérieure intérieure de tension du secteur en cyl*UMin– Valeur inférieure intérieure de tension du secteur en V (Volt)TTMin– Trip Time Min – Durée de déclenchement en cas de valeur inférieure à la valeur limite inférieure intérieure de tension du secteur en cyl*
Valeurs limites extérieures de tension du secteur	UMax– Valeur supérieure extérieure de tension du secteur en V (Volt)TTMax– Trip Time Max – Durée de déclenchement en cas de dépassement de la valeur limite supérieure extérieure de tension du secteur en cyl*UMin– Valeur inférieure extérieure de tension du secteur en V (Volt)TTMin– Trip Time Min – Durée de déclenchement en cas de valeur inférieure à la valeur limite inférieure extérieure de tension du secteur en cyl*
Limites de fréquence de réseau :	FILmax– Valeur supérieure intérieure de fréquence de réseau en Hz (Hertz)FILmin– Valeur inférieure intérieure de fréquence de réseau en Hz (Hertz)FOLmax– Valeur supérieure extérieure de fréquence de réseau en Hz (Hertz)FOLmin– Valeur inférieure extérieure de fréquence de réseau en Hz (Hertz)
Mode Q : Indique quel paramètre de puissance réactive est actuellement réglé sur l'onduleur (par ex. OFF, Q/P...)
Limite de puissance AC avec indication Soft-Start et/ou derating de fréquence de réseau AC :	Max P AC– puissance de sortie maximale qui peut être modifiée avec la fonction « Manual Power Reduction » (réduction de puissance manuelle)GPIS– Gradual Power Incrementation at Startup – Indique (%/sec) si la fonction Soft-Start est activée sur l'onduleurGFDPRe– Grid Frequency Dependent Power Reduction enable limit – indique la fréquence de réseau réglée en Hz (Hertz) et le point à partir duquel une réduction de puissance a lieuGFDPRv– Grid Frequency Dependent Power Reduction derating gradient – indique la fréquence de réseau réglée en %/Hz et le degré de la réduction de puissance
Derating tension AC :	GVDPRe– Grid Voltage Depending Power Reduction enable limit – Valeur seuil en V à partir de laquelle commence la réduction de puissance en fonction de la tensionGVDPRv– Grid Voltage Depending Power Reduction derating gradient – Degré de réduction de la puissance en %/VMessage– indique si l'envoi d'un message d'information via Fronius Solar Net est activé

^* cyl = périodes de réseau (cycles); 1 cyl correspond à 20 ms à 50 Hz ou 16,66 ms à 60 Hz

Version Affichage des numéros de version et de série des circuits imprimés installés dans l'onduleur (par ex. à des fins de service)

Plage d'affichage Affichage / Logiciel affichage / Somme de contrôle

SW / Mémoire de données / Mémoire de données n°1 /

Étage de puissance / Étage de puissance SW / Filtre

CEM / Étage de puissance n°3 / Étage de puissance n°4

Activer/désactiver le verrouillage des touches

Généralités L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock).

Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Setup, p. ex. empêcher toute modification involontaire de données de setup.

Pour activer/désactiver la fonction « Setup Lock », il est nécessaire de saisir le code 12321.

Activer/désactiver le verrouillage des touches

INFOS |ACTUEL | LOG

1 Appuyer sur la touche ↗ Menu » Le niveau de sélection des menus s'affiche.

2 Appuyer 5 fois sur la touche « Menu/Echap » non affectée

CODE Code d'acces - 0000 + - +

« Code d'accès » s'affiche dans le menu « CODE », le premier chiffre clignote.

3 Saisir le code 12321 : sélectionner la valeur du premier chiffre du code à t'aide des touches « plus » et « moins »

4 Appuyer sur la touche « Entrée »

CODE Code d'pcces 12321

Le deuxième chiffre clignote.

5 Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu'à ce que...

le code configuré clignote.

6 Appuyer sur la touche « Entrée »

| UERR. | Verrouill. menu setup OFF + - ↑ ↓

« Verrouill. menu setup » s'affiche dans le menu « VERR. ».

7 Activer ou désactiver le verrouillage des touches à t'aide des touches « haut » et « bas » :

ON = la fonction de verrouillage des touches est activée (il n'est pas possible d'accéder au point de menu Setup)

OFF = la fonction de verrouillage des touches est désactivée (il est possible d'accéder au point de menu Setup)

8 Appuyer sur la touche « Entrée »

Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Clé USB en tant que datalogger

Une clé USB raccordée à un connecteur USB A peut jouer un rôle de datalogger pour un onduleur.

Les données de logging enregistrées sur la clé USB peuvent à tout moment : - être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé ; - être visualisées directement dans des programmes de fournisseurs tiers (par ex. Microsoft® Excel) via le fichier CSV loggé.

Sur les anciennes versions (jusqu'à Excel 2007) le nombre de lignes est limité à 65536.

Vous trouverez des informations complémentaires concernant les « données sur la clé USB », « les quantités de données et la capacité de stockage », ainsi que la « mémoire tampon » à l'adresse :

Fronius Symo 3 - 10 kW :

→ http://www.fronius.com/QR-link/4204260172DE

Fronius Symo 10 - 20 kW, Fronius Eco :

→ http://www.fronius.com/QR-link/4204260175DE

Clés USB ad- aptées

En raison du grand nombre de clés USB disponibles sur le marché, aucune garantie ne peut être donnée quant à la reconnaissance de toutes les clés USB par l'onduleur.

Fronius recommande l'utilisation exclusive de clés USB certifiées, adaptées à l'utilisation industrielle (respecter le logo USB-IF!).

L'onduleur prend en charge les clés USB avec les systèmes de fichiers suivants :

• FAT12
• FAT16
• FAT32

Fronius recommande d'utiliser les clés USB uniquement pour l'enregistrement de données de logging ou pour l'actualisation du logiciel de l'onduleur. Les clés USB ne doivent pas contenir d'autres données.

Symbole USB sur l'écran de l'onduleur, par ex. en mode d'affichage « ACTUEL » :

|ACTUEL | Puissance de sortie 2587 ₩

Lorsque l'onduleur détecte une clé USB, le symbole USB s'affiche en haut à droite de l'écran.

Lors de la connexion d'une clé USB, vérifier que le symbole USB est bien affiché (il peut éventuellement cli-gnoter).

Remarque ! Pour les applications en extérieur, ne pas oublier que le bon fonctionnement des clés USB usuelles n'est souvent garanti que dans une plage de température limitée.

Pour les applications en extérieur, s'assurer que la clé USB fonctionne également à basses températures par exemple.

Clé USB pour l'actualisation du logiciel de l'on-duleur

Une clé USB permet également au client final de procéder à la mise à jour du logiciel de l'onduleur via le menu SETUP : le fichier de mise à jour doit être au préalable enregistré sur la clé USB avant d'être transféré sur l'onduleur.

Retrait de la clé USB

Consigne de sécurité pour le retrait d'une clé USB :

IMPORTANT! Pour éviter toute per-te de données, une clé USB connectée ne peut être retirée que dans les conditions suivantes :

- via le point de menu SETUP, entrée « Oter USB / HW sans risque » uniquement,

- lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

Le menu Basic

Accéder au me- nu Basic

INFOS | ACTUEL | LOG i

1 Appuyer sur la touche ↗ Menu »

Le niveau de sélection des menus s'affiche.

2 Appuyer 5 fois sur la touche « Menu/Échap » non affectée

CODE Code d'acces - 0000 + - + +

« Code d'accès » s'affiche dans le menu « CODE », le premier chiffre clignote.

3 Saisir le code 22742 : Sélectionner la valeur du premier chiffre du code à t'aide des touches « plus » et « moins »

4 Appuyer sur la touche « Entrée »

CODE Code d'accès 22742

Le deuxième chiffre clignote.

5 Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu'à ce que...

le code configuré clignote.

6 Appuyer sur la touche « Entrée »

Le menu Basic s'affiche.

7 Sélectionner l'entrée souhaitée à l'aide des touches « plus » et « moins »

8 Éditer l'entrée sélectionnée en appuyant sur la touche « Entrée »

9 Pour quitter le menu Basic, appuyer sur la touche « Échap »

Les entrées du menu Basic

Le menu Basic permet de configurer les paramètres suivants, essentiels pour l'installation et le fonctionnement de l'onduleur :

MPP Tracker 1 / MPP Tracker 2

• MPP Tracker 2 : ON/OFF (uniquement pour les appareils MultiMPP Tracker sauf Fronius Symo 15.0-3 208)
• Mode de service DC : MPP AUTO/FIX/MPP USER
• MPP AUTO : état de fonctionnement normal ; l'onduleur recherche automatiquement le point de travail optimal
• FIX : pour la saisie d'une tension DC fixe avec laquelle l'onduleur fonctionne
• MPP USER : pour la saisie de la tension MP basse à partir de laquelle l'onduleur recherche son point de travail optimal
• Dynamic Peak Manager : ON/OFF
• Tension fixe : pour saisir la tension fixe
• Tension de départ MPPT : pour saisir la tension de départ

Journal USB

Pour l'activation/la désactivation de la fonction permettant d'enregistrer tous les messages d'erreur sur clé USB AUTO / OFF / ON

- ON : Tous les messages d'erreur sont automatiquement enregistrés sur une clé USB connectée.

Entrée signal

- Mode de fonctionnement : Ext Sig. / SO-Meter / OFF Mode de fonctionnement : Ext Sig. :

• Type de déclenchement : Warning (affichage d'un message d'avertissement sur l'écran) / Ext. Stop (déconnexion de l'onduleur)
• Type de connecteur : N/C (normal closed, contact de repos) / N/O (normal open, contact de travail)

Fonctionnement du SO Meter - voir le chapitre Réduction dynamique de la puissance au moyen d'un onduleur à la page 77.

• Limite d'injection dans le réseau
  Champ permettant de saisir la puissance maximale d'injection dans le réseau en W. Si cette valeur est dépassée, l'onduleur réduit la puissance à la valeur réglée dans le temps requis par les normes et dispositions nationales.
• Impulsions par kWh
  Champ permettant de saisir les impulsions par kWh du compteur SO.

SMS / Relais

• Tempo événement :
  Pour la saisie du temps de retard à partir duquel un SMS est envoyé ou le relais doit commuter : 900 à 86 400 secondes
• Compteur d'événements :
  Pour indiquer le nombre d'événements qui mènent à la signalisation : 10 - 255

Paramètres d'isolation

• Alarme d'isolation : ON/OFF
• Avertissement de valeur seuil : pour la saisie d'une valeur seuil déclenchant un avertissement
• Erreur de valeur seuil : pour la saisie d'une valeur seuil déclenchant une erreur (pas disponible dans tous les pays)

Reset TOTAL

Pour la réinitialisation de la puissance d'injection max. et des valeurs de tension min. et max. sur zéro dans le point de menu LOG.

La réinitialisation des valeurs est irréversible.

Pour réinitialiser les valeurs sur zéro, appuyer sur la touche « Entrée ». « CONFIRM » s'affiche.

Appuyer à nouveau sur la touche « Entrée ».

Les valeurs sont réinitialisées, le menu s'affiche

Paramètres lors- que l'option « DC SPD » est in- stallée

Dans le cas où l'option DC SPD (protection contre la surtension) est installée dans l'onduleur, les points de menu suivants sont configurés de série :

Entrée signal : Ext Sig.

Type de déclenchement : Warning

Type de connecteur : N/C

Mettre l'onduleur hors tension et le rallumer

Mettre l'ondu- leur hors tension

1 AC~ OFF OFF 2 ON

1. Déconnecter le système de protection automatique.
2. Régler le sectionneur DC sur la position « Off ».

Pour remettre l'onduleur en service, effectuer les étapes mentionnées ci-dessus dans l'ordre inverse.

Diagnostic d'état et élimination des défauts

Affichage de messages d'état

L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

Panne générale de l'écran

L'écran reste sombre pendant longtemps après le lever du soleil :

- Vérifier la tension AC aux connecteurs de l'onduleur : la tension AC doit être de 220/230 V (+ 10 % / - 5 %) ou 380/400 V (+ 10 % / - 5 %).

Messages d'état dans le e-Manual

Les messages d'état les plus récents sont disponibles dans la version e-Manual des présentes Instructions de service :https://manuals.fronius.com/html/4204101909/de.html#o_t_0000000061

manuals.fronius.com/html/ /4204101909/#0_t_0000 000061 STATE CODES Fronius Symo / Ec

Service clientèle IMPORTANT! Contacter un revendeur Fronius ou un technicien de maintenance formé par Fronius si :

• une erreur apparaît fréquemment ou durablement ;
• une erreur apparaît qui ne figure pas dans le tableau.

Fonctionnement dans des environnements soumis à un fort dégagement de poussières

En cas de fonctionnement de l'onduleur dans des environnements soumis à un fort dégagement de poussières :

Au besoin, souffler de l'air comprimé propre dans les éléments réfrigérants et les ventilateurs situés à l'arrière de l'onduleur, ainsi que dans les orifices d'aération du support de montage.

Caractéristiques techniques

Données générales et dispositifs de protection Fronius Symo 3.0-3 - 20.0-3, Fronius Eco 25.0-3 - 27.0-3

Données générales
Refroidissement Ventilation forcée régulée
Indice de protection IP 65(Symo	3.0-3 - 8.2-3)IP 66(Symo 10.0-3 - 20.0-3)IP 66(Eco 25.0-3 - 27.0-3)
Dimensions H x l x P 645 x 431 x 204 mm (Symo 3.0-3 - 8.2-3)725 x 510 x 225 mm (Symo 10.0-3 - 20.0-3)725 x 510 x 225 mm (Eco 25.0-3 - 27.0-3)
Température ambiante admise -25 °C à +60 °C
Humidité de l'air admise 0 à 100 %
Classe CEM de l'appareil B
Catégorie de surtension DC/AC 2 / 3
Degré de pollution 2
Topologie de l'onduleur Non isolé, sans transformateur
Dispositifs de protection
Mesure de l'isolement DC intégrée
Comportement en cas de surcharge DC	Déplacement du point de travail, limitation de puissance
Sectionneur DC intégré
Unité de surveillance des cou-rants résiduels	intégrée
Détection active des îlots Méthode de décalage de fréquence

Fronius Symo 3.0-3-S	3.7-3-S	4.5-3-S
Données d'entrée
Plage de tension MPP	200 à 800 V DC	250 à 800 V DC	300 à 800 V DC
Tension d'entrée max.(avec 1 000 W/m2 / -10 °C à vide)	1 000 V DC
Tension d'entrée min.	150 V DC
Courant d'entrée max.	16 A
Courant de court-circuit max. du générateur photovoltaïque8)	24 A
Courant d'alimentation de retour max.de l'onduleur vers le panneau photo-voltaïque3)	32 A (RMS)4)
Données de sortie
Puissance de sortie nominale (Pnom)	3 000 W	3 700 W	4 500 W
Puissance de sortie max.	3 000 W	3 700 W	4 500 W
Fronius Symo 3.0-3-S 3.7-3-S 4.5-3-S
Puissance apparente nominale 3 000 VA	3 700 VA 4 500 VA
Tension nominale du secteur 3~ NPE 40	0 / 230 V ou 3~ NPE 380 / 220 V
Tension du secteur min. 150 V / 260 V
Tension du secteur max. 280 V / 485 V
Courant nominal de sortie à 220 / 230 V	4,5 / 4,3 A 5,6 /	5,4 A 6,8 / 6,5 A
Courant de sortie max. 9 A
Fréquence nominale	50 / 60 Hz 1)
Courant alternatif de court-circuit initial / phase Ik	9 A
Taux de distorsion harmonique < 3 %
Facteur de puissance cos phi	0,7 - 1 ind./cap.2)
Courant de démarrage 5)	38 A / 2 ms
Courant résiduel de sortie max. par période	21,4 A / 1 ms
Données générales
Rendement maximal 98 %
Rendement européen 96,2 %	96,7 %	97 %
Autoconsommation pendant la nuit	< 0,7 W & < 3 VA
Poids	16 kg
Émission sonore	58,3 dB(A) réf. 1 pW

Fronius Symo	3.0-3-M	3.7-3-M	4.5-3-M
Données d'entrée
Plage de tension MPP	150 à 800 V DC	150 à 800 V DC	150 à 800 V DC
Tension d'entrée max.(avec 1 000 W/m2 / -10 °C à vide)	1 000 V DC
Tension d'entrée min.	150 V DC
Courant d'entrée max.	2 x 16,0 A
Courant de court-circuit max. du générateur photovoltaïque (MPPT1/ MPPT2) 8)	31 A/31 A
Courant d'alimentation de retour max. de l'onduleur vers le panneau photo- voltaïque 3)	48 A (RMS)4)
Données de sortie
Puissance de sortie nominale (Pnom)	3 000 W	3 700 W	4 500 W
Puissance de sortie max.	3 000 W	3 700 W	4 500 W
Puissance apparente nominale	3 000 VA 3 700	VA 4 500 VA

Fronius Symo 3.0-3-M 3.7-3-M 4.5-3-M
Tension nominale du secteur 3~ NPE 400 / 230 V ou 3~ NPE 380 / 220
Tension du secteur min. 150 V / 260 V
Tension du secteur max. 280 V / 485 V
Courant nominal de sortie à 220 / 230 V	4,6 / 4,4 A 5,6 /	5,4 A 6,8 / 6,5 A
Courant de sortie max. 13,5 A
Fréquence nominale	50 / 60 Hz 1)
Courant alternatif de court-circuit initial / phase IK	13,5 A
Taux de distorsion harmonique < 3 %
Facteur de puissance cos phi	0,85 - 1 ind./cap.2)
Courant de démarrage 5)	38 A / 2 ms
Courant résiduel de sortie max. par période	24 A / 6,6 ms
Données générales
Rendement maximal 98 %
Rendement européen 96,5 % 96,9 % 97,2 %
Autoconsommation pendant la nuit	< 0,7 W & < 3 VA
Poids	19,9 kg
Émission sonore	59,5 dB(A) réf. 1pW

Fronius Symo 5.0-3-M 6.0-3-M 7.0-3-M
Données d'entrée
Plage de tension MPP	163 à 800 V DC	195 à 800 V DC	228 à 800 V DC
Tension d'entrée max.(avec 1 000 W/m2/ -10 °C à vide)	1 000 V DC
Tension d'entrée min.	150 V DC
Courant d'entrée max.	2 x 16,0 A
Courant de court-circuit max. du générateur photovoltaïque (MPPT1/ MPPT2) 8)	31 A/31 A
Courant d'alimentation de retour max. de l'onduleur vers le panneau photo-voltaïque 3)	48 A (RMS)4)
Données de sortie
Puissance de sortie nominale (Pnom)	5 000 W	6 000 W	7 000 W
Puissance de sortie max.	5 000 W	6 000 W	7 000 W
Puissance apparente nominale	5 000 VA	6 000 VA	7 000 VA
Tension nominale du secteur	3~ NPE 400 / 230 V ou 3~ NPE 380 / 220
Fronius Symo 5.0-3-M 6.0-3-M 7.0-3-M
Tension du secteur min. 150 V / 260 V
Tension du secteur max. 280 V / 485 V
Courant nominal de sortie à 220 / 230 V	7,6 / 7,3 A 9,1 /	8,7 A 10,6 / 10,2 A
Courant de sortie max. 13,5 A
Fréquence nominale	50 / 60 Hz 1)
Courant alternatif de court-circuit initial / phase IK	13,5 A
Taux de distorsion harmonique < 3 %
Facteur de puissance cos phi	0,85 - 1 ind./cap.2)
Courant de démarrage 5)	38 A / 2 ms
Courant résiduel de sortie max. par période	24 A / 6,6 ms
Données générales
Rendement maximal 98 %
Rendement européen 97,3 % 97,5 % 97,6 %
Autoconsommation pendant la nuit	< 0,7 W & < 3 VA
Poids	19,9 kg	19,9 kg	21,9 kg
Émission sonore	59,5 dB(A) réf. 1pW

Fronius Symo	8.2-3-M
Données d'entrée
Plage de tension MPP (PV1 / PV2)	267 à 800 V DC
Tension d'entrée max. (avec 1 000 W/m2/ -10 °C à vide)	1 000 V DC
Tension d'entrée min.	150 V DC
Tension d'entrée max. (I PV1 / I PV2)	2 x 16,0 A
Courant de court-circuit max. du générateur photovoltaïque (MPP-T1/MPPT2)8)	31 A/31 A
Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque3)	48 A (RMS)4)
Données de sortie
Puissance de sortie nominale (Pnom)	8 200 W
Puissance de sortie max.	8 200 W
Puissance apparente nominale	8 200 VA
Tension nominale du secteur	3~ NPE 400 / 230 V ou3~ NPE 380 / 220
Tension du secteur min.	150 V / 260 V
Tension du secteur max.	280 V / 485 V

Fronius Symo 8.2-3-M
Courant nominal de sortie à 220 / 230 V 12,4 / 11,9 A
Courant de sortie max. 13,5 A
Fréquence nominale	50 / 60 Hz ^1)
Courant alternatif de court-circuit initial / phase IK	13,5 A
Taux de distorsion harmonique < 3 %
Facteur de puissance cos phi	0,85 - 1 ind./cap. ^2)
Courant de démarrage ^5)	38 A / 2 ms
Courant résiduel de sortie max. par période 24 A / 6,6 ms
Données générales
Rendement maximal 98 %
Rendement européen 97,7 %
Autoconsommation pendant la nuit < 0,7 W & < 3 VA
Poids 21,9 kg
Émission sonore 59,5 dB(A) réf. 1pW

Fronius Symo 10.0-3-M 10.0-3-M-OS 12.5-3-M
Données d'entrée
Plage de tension MPP	270 à 800 V DC	270 à 800 V DC	320 à 800 V DC
Tension d'entrée max.(avec 1 000 W/m2 / -10 °C à vide)	1 000 V DC	900 V DC	1 000 V DC
Tension d'entrée min.	200 V DC
Courant maximal d'entrée (MP-P1/MPP2)(MPP1 + MPP2)	27,0 / 16,5 A (14 A pour tensions < 420 V)43,5 A
Courant de court-circuit max. du générateur photovoltaïque (MP-P1/MPP2) 8)	56 / 34 A
Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)	40,5 / 24,8 A (RMS)4)
Données de sortie
Puissance de sortie nominale(Pnom)	10 000 W	10 000 W	12 500 W
Puissance de sortie max.	10 000 W	10 000 W	12 500 W
Puissance apparente nominale	10 000 VA	10 000 VA	12 500 VA
Tension nominale du secteur	3~ NPE 400 / 230 V ou 3~ NPE 380 / 220
Tension du secteur min.	150 V / 260 V
Tension du secteur max.	280 V / 485 V
Courant nominal de sortie à 220 / 230 V	15,2 / 14,4 A	15,2 / 14,4 A 18,9	/ 18,1 A
Courant de sortie max. 20 A
Fréquence nominale	50 / 60 Hz 1)
Courant alternatif de court-circuit initial / phase IK	20 A
Taux de distorsion harmonique < 1	75 % < 1,75 % < 2 %
Facteur de puissance cos phi	0 - 1 ind./cap.2)
Courant résiduel de sortie max. par période	64 A / 2,34 ms
Données générales
Rendement maximal 97,8 %
Rendement européen UDCmin / UDCnom / UDCmax	95,4 / 97,3 / 96,6 %	95,4 / 97,3 / 96,6 % 95	7 / 97,5 / 96,9 %
Autoconsommation pendant la nuit	0,7 W & 117 VA
Poids 34,8 kg
Émission sonore	65 dB(A) (réf. 1 pW)

Fronius Symo	15.0-3-M	17.5-3-M	20.0-3-M
Données d'entrée
Plage de tension MPP	320 à 800 V DC	370 à 800 V DC	420 à 800 V DC
Tension d'entrée max.(avec 1 000 W/m2 / -10 °C à vide)	1 000 V DC
Tension d'entrée min.	200 V DC
Courant maximal d'entrée (MPP1/MPP2)(MPP1 + MPP2)	33,0 / 27,0 A51,0 A
Courant de court-circuit max. du générateur photovoltaïque (MPP1/MPP2)8)	68 / 56 A
Courant d'alimentation de retour max.de l'onduleur vers le panneau photovoltaïque3)	49,5 / 40,5 A
Données de sortie
Puissance de sortie nominale (Pnom)	15 000 W	17 500 W	20 000 W
Puissance de sortie max.	15 000 W	17 500 W	20 000 W
Puissance apparente nominale	15 000 VA	17 500 VA	20 000 VA
Tension nominale du secteur	3~ NPE 400 / 230 V ou 3~ NPE 380 / 220
Tension du secteur min.	150 V / 260 V

Fronius Symo 15.0-3-M 17.5-3-M 20.0-3-M
Tension du secteur max. 280 V / 485 V
Courant nominal de sortie à 220 / 230 V	22,7 / 21,7 A 26,5	/ 25,4 A 30,3 / 29 A
Courant de sortie max. 32 A
Fréquence nominale	50 / 60 Hz ^1)
Courant alternatif de court-circuit initial / phase IK	32 A
Taux de distorsion harmonique < 1,5 % < 1,5 % < 1,25 %
Facteur de puissance cos phi	0 - 1 ind./cap. ^2)
Courant résiduel de sortie max. par période	64 A / 2,34 ms
Données générales
Rendement maximal 98 %
Rendement européen U _DCmin / U _DC-nom / U _DCmax	96,2 / 97,6 / 97,1 %	96,4 / 97,7 / 97,2 %	96,5 / 97,8 / 97,3 %
Autoconsommation pendant la nuit 0,7 W & 117 VA
Poids 43,4 kg
Émission sonore	65 dB(A) (réf. 1 pW)

Fronius Eco	25.0-3-S	27.0-3-S
Données d'entrée
Plage de tension MPP	580 à 850 V DC	580 à 850 V DC
Tension d'entrée max.(avec 1 000 W/m2/ -10 °C à vide)	1 000 V DC
Tension d'entrée min.	580 V DC
Courant d'entrée max.	44,2 A	47,7 A
Courant de court-circuit max. du généra-teur photovoltaïque 8)	98 A
Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)	48 A (RMS)4)
Tension d'entrée de démarrage	650 V DC
Capacité max. du générateur photovoltaïque par rapport à la terre	5 000 nF	5 400 nF
Valeur limite du test de résistance d'isolement entre le générateur photovoltaïque et la terre (à la livraison) 7)	100 kΩ
Plage réglable du test de résistance d'isolement entre le générateur photovoltaïque et la terre 6)	100 à 10 000 kΩ
Fronius Eco 25.0-3-S 27.0-3-S
Valeur limite et durée de déclenchement de la surveillance soudaine du courant de défaut (à la livraison)	30 / 300 mA / ms60 / 150 mA / ms90 / 40 mA / ms
Valeur limite et durée de déclenchement de la surveillance continue du courant de défaut (à la livraison)	300 / 300 mA / ms
Plage réglable de surveillance continue du courant de défaut 6)	- mA
Répétition cyclique du test de résistance d'isolement (à la livraison)	24 h
Plage réglable pour la répétition cyclique du test de résistance d'isolement	-
Données de sortie
Puissance de sortie nominale (Pnom) 25 000	W 27 000 W
Puissance de sortie max. 25 000 W 27 000 W
Puissance apparente nominale 25 000 VA 27	000 VA
Tension nominale du secteur 3~ NPE 400 / 2	30 V ou 3~ NPE 380 / 220
Tension du secteur min. 150 V / 260 V
Tension du secteur max. 275 V / 477 V
Courant nominal de sortie à 220 / 230 V 37,9	/ 36,2 A 40,9 / 39,1 A
Courant de sortie max. 42 A
Fréquence nominale	50 / 60 Hz 1)
Taux de distorsion harmonique	< 2 %
Facteur de puissance cos phi	0 - 1 ind./cap.2)
Courant résiduel de sortie max. par période	46 A / 156,7 ms
Données générales
Rendement maximal	98 %
Rendement européen UDCmin / UDCnom / UDCmax	97,99 / 97,47 / 97,07 %	97,98 / 97,59 / 97,19 %
Autoconsommation pendant la nuit	0,61 W & 357 VA
Poids (version légère)	35,69 kg (35,44 kg)
Émission sonore	72,5 dB(A) (réf. 1 pW)
Courant de démarrage 5)	65,7 A / 448 μs
Dispositifs de protection
Protection de surintensité max.	80 A

WLAN

WLAN
Plage de fréquence	2 412 - 2 462 MHz
Canaux utilisés / Puissance Canal : 1-11	b,g,n HT20Canal : 3-9 HT40<18 dBm
Modulation 802.11b : DSSS (1Mbps DBPSK,2Mbps DQPSK, 5.5/11Mbps CCK)802.11g : OFDM (6/9Mbps BPSK,12/18Mbps QPSK, 24/36Mbps 16-QAM, 48/54Mbps 64-QAM)802.11n : OFDM (6.5 BPSK, QPSK,16-QAM, 64-QAM)

Explication des notes de bas de page

1) Les valeurs indiquées sont des valeurs de référence ; en fonction de la demande, l'onduleur est spécifiquement paramétré en fonction de chaque pays.
2) En fonction du setup pays ou des paramétrages spécifiques de l'appareil (ind. = inductif ; cap. = capacitif)
3) Courant maximal d'un module solaire défectueux vers tous les autres modules solaires. De l'onduleur lui-même au côté PV de l'onduleur, il est égal à O A.
4) Garanti par l'installation électrique de l'onduleur
5) Pointe de courant lors de la connexion de l'onduleur
6) Les valeurs indiquées sont des valeurs standard ; ces valeurs doivent être adaptées selon les exigences et la puissance PV.
7) La valeur indiquée est une valeur maximale ; le dépassement de la valeur maximale peut avoir une influence négative sur la fonction.
8) I_SC PV = I_SC max ≥ I_SC (STC) × 1,25 selon par ex.: CEI 60364-7-712, NEC 2020, AS/NZS 5033:2021

Sectionneur DC intégré – Fronius Symo 3.0 - 8.2

Nom du produit Benedict LS32 E	7767
Tension d'isolation assignée 1 000	V DC
Tension de résistance aux ondes de choc assignée	8 kV
Adapté à l'isolation Oui, DC seulement
Catégorie d'utilisation et/ou catégorie d'utilisation PV	selon CEI/EN 60947-3 catégorie d'utilisation DC-PV2
Courant assigné de courte durée admissible (Icw)	Courant assigné de courte durée admissible (Icw) : 1 000 A
Pouvoir de fermeture en court-circuit assigné (Icm)	Pouvoir de fermeture en court-circuit assigné (Icm) : 1 000 A

Courant de fonctionnement assigné et pouvoir de coupure assigné	Tension de service assignée (Ue) [V d.c.]	Courant de fonctionnement assigné (Ie) [A]1p	I(make) / I(break) [A]1p	Courant de fonctionnement assigné (Ie) [A]2p	I(make) / I(break) [A]2p
	≤ 500 14 56	32 128
	600 8 32 27	108
	700 3 12 22	88
	800 3 12 17	68
	900 2 8 12	48
	1 000 2 8 6	24

Sectionneur DC intégré – Fronius Symo 10.0 - 12.5

Nom du produit Benedict LS32 E	7857
Tension d'isolation assignée 1 000	V DC
Tension de résistance aux ondes de choc assignée	8 kV
Adapté à l'isolation	Oui, DC seulement
Catégorie d'utilisation et/ou catégorie d'utilisation PV	selon CEI/EN 60947-3 catégorie d'utilisation DC-PV2
Courant assigné de courte durée admissible (Icw)	Courant assigné de courte durée admissible (Icw) : 1 000 A pour 2 pôles, 1 700 A pour 2+2 pôles
Pouvoir de fermeture en court-circuit assigné (Icm)	Pouvoir de fermeture en court-circuit assigné (Icm) : 1 000 A pour 2 pôles, 1 700 A pour 2+2 pôles

Pouvoir de coupure assigné	Tension de service assignée (Ue) [V d.c.]	Courant de fonctionnement assigné (Ie)[A]2p	I(make) / I(break) [A]2p	Courant de fonctionnement assigné (Ie)[A]2, 2p	I(make) / I(break) [A]2, 2p
	≤ 500 32 12	8 50 200
	600 27 108	35 140
	700 22 88	22 88
	800 17 68	17	68
	900	12	48 12 48
	1 000 6 24	6	24

Sectionneur DC intégré – Fronius Symo 15.0 - 20.0, Fronius Eco

Nom du produit Benedict LS32 E	7858
Tension d'isolation assignée 1 000	V DC
Tension de résistance aux ondes de choc assignée	8 kV
Adapté à l'isolation Oui, DC seulement
Catégorie d'utilisation et/ou catégorie d'utilisation PV	selon CEI/EN 60947-3 catégorie d'utilisation DC-PV2
Courant assigné de courte durée admissible (Icw)	Courant assigné de courte durée admissible (Icw) : 1 400 A pour 2 pôles, 2 400 A pour 2+2 pôles
Pouvoir de fermeture en court-circuit assigné (Icm)	Pouvoir de fermeture en court-circuit assigné (Icm) : 1 400 A pour 2 pôles, 2 400 A pour 2+2 pôles

Pouvoir de coupure assigné	Tension de service assignée (Ue) [V d.c.]	Courant de fonctionnement assigné (Ie)[A] 2p	I(make) / I(break) [A] 2p	Courant de fonctionnement assigné (Ie)[A] 2, 2p	I(make) / I(break)[A] 2, 2p
	≤ 500 55 220	85 340
	600 55 220	75 300
	700 55 220	60 240
	800 49 196	49 196
	900 35 140	35 140
	1 000 20 80	25 100

Normes et directives appliquées

Marquage CE

Toutes les normes et directives applicables dans le cadre de la législation européenne ont été respectées. En conséquence, l'appareil porte le marquage CE.

Circuit pour l'empêchement de l'îlotage

L'onduleur dispose d'un circuit homologué pour l'empêchement de l'îlotage.

Défaillance du réseau

Le processus de mesure et de sécurité intégré de série à l'onduleur se charge de déconnecter immédiatement l'alimentation en cas de coupure de courant (par ex. en cas de coupure provoquée par le fournisseur d'électricité ou en cas de dégâts sur les câbles).

Conditions de garantie et élimination

Garantie constructeur Fronius

Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur Internet : www.fronius.com/solar/warranty

Afin de bénéficier pleinement de la durée de garantie de votre nouvel onduleur ou accumulateur Fronius, vous devez vous enregistrer sur : www.solarweb.com.

Élimination

Les déchets d'équipements électriques et électroniques doivent être collectés de manière séparée et recyclés dans le respect de l'environnement, conformément à la directive européenne et à la législation nationale. Les appareils usagés doivent être retournés au revendeur ou déposés dans un système de collecte et d'élimination local agréé. L'élimination conforme des déchets favorise le recyclage durable des ressources matérielles. Le non-respect peut avoir des conséquences pour l'environnement et la santé.

Inhoudsopgave

Veiligheidsvoorschriften.125

AVERTISSEMENT! Une décharge électrique peut être mortelle. Avant d'ouvrir l'appareil, veiller à ce que le côté entrée et le côté sortie en amont de l'appareil soient hors tension. Attendre l'expiration de la durée de décharge des condensateurs (5 minutes).
