| Type de produit | Lampe frontale, torche, lampe pour vélo |
| Dimensions | Longueur : 112 mm, diamètre du corps : 20.4 mm, diamètre de la tête : 33 mm |
| Poids | Sans batterie : 65 g, avec batterie : 115 g |
| Alimentation | 1 pile Li-Ion 18650 (incluse 3200 mAh) |
| Flux lumineux maximal | Blanc : 1100 lumens, Rouge : 230 lumens |
| Nombre de modes | 5 modes par couleur (Turbo, Base2, Base1, Luciole, Stroboscopique) |
| Portée lumineuse | Blanc : 98 m, Rouge : 41 m |
| Angle du faisceau | Faisceau large : 120°, faisceau focalisé : 70° |
| Indice de protection | IP68 (immersion jusqu'à 10 m pendant 2 h) |
| Résistance aux chocs | Chute jusqu'à 10 m |
| Protection contre la surchauffe | Réduction automatique de la luminosité à +58 °C |
| Indicateur de batterie faible | Clignotement de la LED lorsque la luminosité tombe à 25% |
| Fonctions spéciales | Commutation blanc/rouge par double-clic, aimant intégré, clip amovible, support frontal rotatif 180° |
| Contenu de la livraison | Lampe, batterie 18650 3200 mAh, chargeur USB magnétique, clip, support frontal, 2 joints toriques de rechange, manuel |
| Entretien et nettoyage | Nettoyer les filets et joints 1 à 2 fois par an ; utiliser de la graisse silicone (Nyogel 760G) |
| Pièces détachées et réparabilité | Joints toriques de rechange inclus ; garantie 10 ans (sauf batterie, chargeur, bouton : 2 ans) |
| Sécurité | Ne pas diriger le faisceau dans les yeux ; utilisation sous surveillance adulte pour enfants ; ne pas charger en dessous de 0 °C |
| Informations générales | Marque : ArmyTek, Modèle : Wizard C2 WR, Catégorie : Lampe |
| Garantie | 10 ans réparation gratuite (sauf exceptions) |
FOIRE AUX QUESTIONS - Wizard C2 WR ArmyTek
Questions des utilisateurs sur Wizard C2 WR ArmyTek
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice Wizard C2 WR - ArmyTek et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Wizard C2 WR de la marque ArmyTek.
MODE D'EMPLOI Wizard C2 WR ArmyTek
Merci d'avoir choisi le produit Armytek.
Nous vous prions de prendre connaissance de la notice avant l'utilisation.
Spécifications
Lampe frontale : opération facile d'une seule main, support frontal sécuritaire. Boîtier monobloc sans longs fils, connecteurs en caoutchouc peu fiables ou fixateurs inutiles. La lampe est facile à installer, à retirer et à faire pivoter à 180° dans son support. L'anneau en caoutchouc à dégagement rapide offre un point de fixation supplémentaire
Lampe torche pour tous les jours : boîtier compact, bouton latéral pratique, anodisation mate spéciale sans relief irritant, puissant aimant intégré et clip amovible en acier
Lampe pour vélo : boitier en aluminium de qualité aéronautique durable et léger, résistance aux chocs améliorée, nouveaux ressorts pour une meilleure protection de la batterie et du driver. Lumière constante sans scintillement, support à dégagement rapide en option. Lumière rouge pour utilisation comme feu de vélo arrière
- Quatre DEL : superbe lumière rouge jusqu'à 230 lumens et lumière blanche jusqu'à 1100 lumens grâce à 2 DEL pour chaque couleur
- La lumière rouge est peu visible pour animaux, poissons et insectesetconvient bien à la vision nocturne
- 5 modes de luminosité pour chaque couleur, opération simple avec un bouton et un double-clic pour basculer entre la lumière blanche et rouge
-
Faisceau large et pratique grâce à un système optique entièrement repensé, lentille TIR protégée contre les rayures par un verre antireflet trempé
-
La technologie innovante vous permet d'utiliser n'importe quelle batterie Li-Ion 18650, tout en offrant une protection complète contre les courts-circuits, et ce, même en cas de contact du port magnétique avec des objets métalliques
- Protection active et en temps réel contre la surchauffe au-dessus de +58 °C et indicateur d'avertissement de batterie faible
- Protection totale contre l'eau, la saleté et la poussière selon la norme IP68 : la lampe continue de fonctionner jusqu'à une profondeur de 10 mètres. Résiste à des chutes pouvant aller jusqu'à 10 mètres de hauteur
- Port magnétique fiable et étanche
Contenu de livraison
Lampe, batterie 18650 Li-Ion 3200 mAh, chargeur USB magnétique, clip, support frontal, 2 joints toriques de rechange, manuel d'utilisateur.
Le fabricant se réserve le droit de modifier la configuration à sa propre convenance sans apporter de modifications au manuel. Les spécifications peuvent être modifiées sans avis préalable.
Nom du modèle Wizard C2 WR (White)
LED/Type d'optique 2 x XD16 (blanche) + 2 x XQE (rouge)/TIR
Stabilisation de la luminosité COMPLÈTE (lumière constante)
| Lumière blanche Lumière rouge | |||
| Flux lumineux 1100 lm 230 lm | |||
| Force maximale de la lumière 2400 cd | 430 cd | ||
| Un faisceau focalisé : Un faisceau large | 70°:120° | ||
| Portée lumineuse 98 m | 41 m | ||
| Modes, flux lumineux et temps de fonctionnement (les mesures ont été faites pour batterie 18650 Li-lon 3200 mAh avant que la luminosité ne tombe à 10% de la luminosité d'origine) | Turbo | 1100 lm/2 h 30 min (520 lm au bout de 90 sec) | 230 lm/3 h (160 lm au bout de 7 min) |
| Base2 | 410 lm/4 h | 72 lm/13 h | |
| Base1 | 130 lm/13 h | 18 lm/46 h | |
| Luciole | 0.6 lm/65 jours | 0.1 lm/65 jours | |
| Strob | 410 lm/1 Hz/17 h | 230 lm/1 Hz/9 h 20 min | |
| Alimentation | 1x18650 Li-lon | ||
| La longueur/diamètre du corps/diamètre de la tête | 112 mm/20.4 mm/33 mm | ||
| Poids sans/avec batterie | 65 g /115 g | ||
| Immersion dans l'eau et Résistance aux chocs | IP68, 10 m de profondeur pendant 2 h. Chute d'une hauteur allant jusqu'à 10 m | ||
Par rapport aux lampes à lumière blanche, le flux lumineux des lampes à lumière chaude est inférieur d'environ 7%, et la portée du faisceau est inférieure d'environ 3%. Toutes les données présentées ci-dessus ont été mesurées conformément à la norme ANSI/NEMA FL1-2009. Les tests sont effectués sur la batterie fournie. Les données peuvent varier en fonction des conditions environnementales, de la dissipation thermique et d'autres facteurs.
Préparations préalables
POUR INSTALLER/REEMPLACER LA BATTERIE
- Dévisser le couvercle arrière de la lampe.
- Insérez la batterie avec le contact positif (+) vers la tête de la lampe.
- Remettez le couvercle arrière de la lampe en place et serrez complètement.
La lampe est prête a être utilisée.

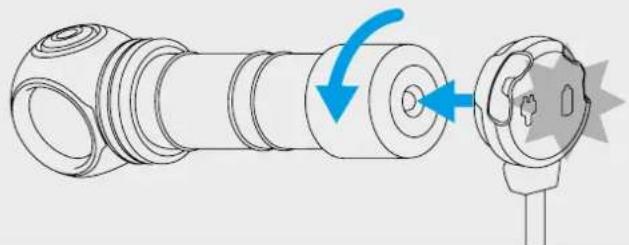

LE CHARGEMENT MAGNÉTIQUE
Dévisser le couvercle arrière de la lampe à 1/4 et connectez le chargeur magnétique à la partie arrière de la lampe.
INDICATEURS D'ÉTAT DE CHARGEUR
Le chargeur n'est pas connecté :
- Vert constant – l'appareil est en mode d'attente.
Le chargeur est connecté :
- Vert clignotant – la mesure de niveau de tension dans la batterie est en cours.
- Rouge clignotant – dévissez le couvercle arrière de la lampe à 1/4 pour débuter le chargement.
- Orange clignotant — la tension de sortie USB du bloc d'alimentation est trop faible pour continuer à charger correctement, ou bien il y a un mauvais contact entre le chargeur et la batterie. Nettoyez le couvercle arrière et les filets des pièces de la lampe, ou utilisez une autre source d'alimentation.
- Rouge constant — chargement avec courant de charge nominal.
- Orange constant – la tension de sortie USB du bloc d'alimentation est trop faible et il est possible que le courant de charge soit réduit.
- Vert constant – le chargement est terminé.
Mode d'exploitation
Préparation à l'utilisation: Dévissez le couvercle arrière de la lampe.
1 clic: Lancement du dernier mode utilisé.
Appui et maintien: Activation du mode Luciole de la dernière lumière utilisée. Un maintien supplémentaire commence la commutation cyclique des modes de la lumière choisie. Relachez le bouton pour choisir.
Etat allumé:
1 clic: Extinction de la lampe.
Appui et maintien: Défilement cyclique des modes de la lumière choisie. Relachez le bouton pour choisir.
2 clics: Commutation entre la lumière blanche et rouge dans n'importe quel mode.
Ajouter/Supprimer Stroboscopes. Dévissez de 1/4 le couvercle arrière de la lampe éteint, presser bouton et sans le relâcher, visser et dévisser le couvercle.
ACCES IMMEDIAT
Luciole. Appuyez et maintenez le bouton en état éteint pour lancer le défilement des Lucioles. Relachez pour choisir. Le maintien prolongé déclenche le défilement des modes de Base.
Base. Un clic à partir de l'état éteint déclenche le mode de Base, s'il était utilisé en dernier.
Turbo. Un double clic à partir de tout mode en état allumé. Double clic répété – retour vers le dernier mode utilisé.
Défilement des modes de Base. En état allumé, appuyez et maintenez le bouton : activation du défilement cyclique des modes de Base à partir de tout mode. A partir de la Luciole1 le défilement des modes de Base commence après le défilement des Lucioles. Relachez le bouton pour choisir.
Automémorisation. Une fois la lampe éteinte, le mode précédemment utilisé est mémorisé pour pouvoir accéder rapidement à ce dernier en rallumant la lampe.
Le système de contrôle actif de la température. A l'approche de +58 °C la température critique de la lampe, la luminosité baisse jusqu'à un niveau de sécurite permettant à la lampe d'éviter la surchauffe. Dans les conditions de bon refroidissement, la luminosité reste constante.
Niveau bas de charge de la batterie. Lorsque la luminosité tombe en dessous d'environ 25% de la valeur nominale, la diode clignote
deux fois. Si vous n'êtes pas sûr que la lampe de poche a clignoté ou non, éteignez-la puis rallumez : en cas de faible niveau de charge, les clignotements se répètent 30 secondes après l'allumage de la lampe de poche. À un niveau critique, la luminosité est réduite au mode Luciole.
Fonction LOCK. Pour éviter les allumages intempestifs ou accidentels lors du transport/stockage il faut dévisser le couvercle arrière à 1/4. L'indication en couleur de charge/décharge de la batterie sera aussi désactivée.
Précautions
Pour un fonctionnement efficace de la lampe, nous recommandons des batteries originales Li-lon 18650 sans plaque de protection d'une longueur maximale de 70 mm.
Dans les modes Turbo et Strob, la lampe peut chauffer et la batterie se décharger rapidement. Ne laissez pas la lampe torche sans surveillance, car une lumière puissante peut fortement chauffer les objets à proximité et même provoquer un incendie. Ne chargez pas la batterie de la lampe de poche lorsque la température ambiante est inférieure à 0 °C.
- Suivez attentivement cette notice et les recommandations d'utilisations des batteries.
- Utilisez des batteries recommandées.
- Respectez le sens de la polarité (+/-).
- N'essayez pas de modifier la lampe et/ou ses composants. Une quelconque modification entraîne l'annulation de la garantie.
- Ne laissez pas l'eau ou d'autres liquides pénétrer à l'intérieur de la lampe.
- Ne dirigez pas le faisceau lumineux directement dans les yeux de personnes ou d'animaux. L'intensité lumineuse peut abîmer les yeux et provoquer un aveuglement de courte durée.
- Toute utilisation de la lampe par les enfants doit s'effectuer sous la surveillance d'un adulte.
La société décline toute responsabilité quant au risque éventuel de blessure provenant ou résultant de l'usage incorrect du produit.
Entretien et stockage
Il est recommandé de nettoyer les filets et les bagues d'étanchéité de la lampe 1-2 fois par an. Enlever le salissement et le vieux lubrifiant de la lampe. N'oubliez pas qu'une résistance fiable à l'eau et à la poussière ne peut pas être assurée par des bagues usés, et que le salissement et le manque de lubrifiant entraînent une usure rapide des joints et des filets.
Pour nettoyer les filets, vous devez:
- Dévisser le couvercle arrière et retirer avec précaution la bague d'étenchéité à l'aide d'un cure-dent (l'utilisation d'objets tranchants métalliques peut endommager l'anneau).
- Essuyer soigneusement la bague d'étanchéité avec un chiffon doux (ou avec une serviette en papier) sans utiliser de solvants. Si la bague d'étanchéité est usée ou endommagée, elle doit être remplacée par une neuve.
- Nettoyer soigneusement les filets métalliques avec une brosse en utilisant de l'alcool éthylique. Cependant, il faut veiller à ce que l'alcool ne pénètre pas à l'intérieur de la lampe. Cela peut entraîner son dysfonctionnement.
Une fois le nettoyage terminé, les filets et la bague d'étanchéité réinstallés doivent être graissés avec de la graisse silicone à base de polyalphaoléfine, par exemple Nyogel 760G. L'utilisation d'autres lubrifiants est inadmissible. En cas d'utilisation fréquente ou dans les endroits saturés de poussière il est recommandé de nettoyer et de lubrifier suivant les besoins.
IL EST DECONSEILLE de laisser les batteries (surtout les piles non rechargeables) dans le compartiment à batteries pendant les périodes de stockage prolongé, car elles peuvent couler et endommager les pièces intérieures de la lampe. Si vous maintenez la lampe avec des batteries à l'état prêt à utiliser, insérez des batteries neuves et rechargées, gardez la lampe à la température autorisée pour les batteries et vérifiez leur état au moins une fois par mois. Si vous remarquez des signes d'endommagement des batteries, retirez-les immédiatement de la lampe et mettez-les hors service.
Garantie et service
La société garantit la réparation gratuite de la lampe pour une durée de 10 ans à partir de la date d'achat en cas de présence d'un justificatif d'achat (sauf les batteries, chargeurs de batterie, boutons, boîte de contact à fiches dont la garantie est 2 ans). Sont exclus de cette garantie:
1 Exploitation non conforme.
2. Les transformations et les modifications non autorisées.
3. Utilisation dans des liquides chlorés, contaminés ou dans l'eau de mer.
4. L'immersion dans un liquide lorsque l'étanchéité est perturbée.
5. Utilisation à une température élevée ou au contact avec des substances chimiques, notamment le liquide des piles d'alimentation défaillantes.
6. L'utilisation de piles de mauvaise qualité.
