Caractéristiques techniques	Machine de soudure Joy-It JT-SI01
Type de soudure	Soudure à l'arc
Puissance	100 A
Tension d'entrée	230 V
Poids	3,5 kg
Dimensions	300 x 150 x 200 mm
Utilisation	Idéale pour les travaux de soudure légers et domestiques
Maintenance	Nettoyage régulier des buses et des électrodes recommandé
Sécurité	Port de lunettes de protection et gants recommandés lors de l'utilisation
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - JT-SI01 Joy-It

Comment régler la température de la machine de soudure Joy-It JT-SI01 ?

Pour régler la température, tournez le bouton de réglage situé sur le panneau de contrôle jusqu'à atteindre la température souhaitée, indiquée sur l'écran.

Pourquoi ma machine de soudure ne chauffe-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le réglage de température est suffisant et que l'appareil est allumé.

Comment nettoyer la buse de la machine de soudure ?

Laissez la machine refroidir, puis utilisez un chiffon sec ou une brosse douce pour enlever les résidus de soudure. Ne pas utiliser d'eau ou de produits abrasifs.

Quelle est la durée de chauffe de la Joy-It JT-SI01 ?

La machine atteint sa température de fonctionnement maximale en environ 3 à 5 minutes, selon le réglage de température choisi.

Comment changer la pointe de la machine de soudure ?

Laissez la machine refroidir complètement. Dévissez la pointe usée dans le sens antihoraire et remplacez-la par une nouvelle en la vissant dans le sens horaire.

Que faire si le câble d'alimentation est endommagé ?

Débranchez immédiatement la machine et ne l'utilisez pas. Remplacez le câble d'alimentation par un modèle compatible ou faites-le réparer par un professionnel.

La machine de soudure émet des bruits étranges, que faire ?

Arrêtez immédiatement la machine et débranchez-la. Vérifiez si des pièces sont desserrées ou endommagées. Si le problème persiste, contactez le service client.

Comment savoir si la machine est en surchauffe ?

L'indicateur de température peut clignoter ou s'éteindre. Si cela se produit, éteignez la machine et laissez-la refroidir avant de la redémarrer.

Quel type de fil de soudure est recommandé pour la Joy-It JT-SI01 ?

Il est recommandé d'utiliser un fil de soudure en alliage d'étain de 0,8 mm ou 1 mm pour de meilleurs résultats.

Puis-je utiliser la machine de soudure pour des composants électroniques sensibles ?

Oui, mais veillez à utiliser une température appropriée pour éviter d'endommager les composants. Un réglage inférieur à 300 °C est généralement conseillé pour les composants sensibles.

MODE D'EMPLOI JT-SI01 Joy-It

Cher client, Nous vous remercions d'avoir choisi notre produit. Nous vous indiquons ci-après ce à quoi il faut faire attention lors de la mise en service et de l'utilisation. Si vous rencontrez des problèmes inattendus pendant l'utilisation, n'hésitez pas à nous contacter.

2. DONNÉES TECHNIQUES

Matériau aluminium, silicone Tension et puissance

Plage de température 80 °C - 420 °C Écran 0,87” (2,21 cm) OLED Contrôle de la température Contrôle de la température par PID, écart < 2% Opération USB-C via le protocole PD, bloc d'alimentation à fiche

Connectez d'abord un câble USB-C à l'appareil. Veuillez noter que le bloc d'alimentation utilisé doit être compatible avec le protocole PD et fournir une puissance d'au moins 65 W. Vous pouvez également raccorder un bloc d'alimentation à fiche creuse avec l'adaptateur USB-C fourni. Dans ce cas, les modes de fonctionnement suivants sont à votre disposition: 20 V - 3,25 A - 65W, 15 V - 2,5A - 37,5 W, 12 V - 2 A - 24 W, 9 V - 1,5 A - 13,5 W

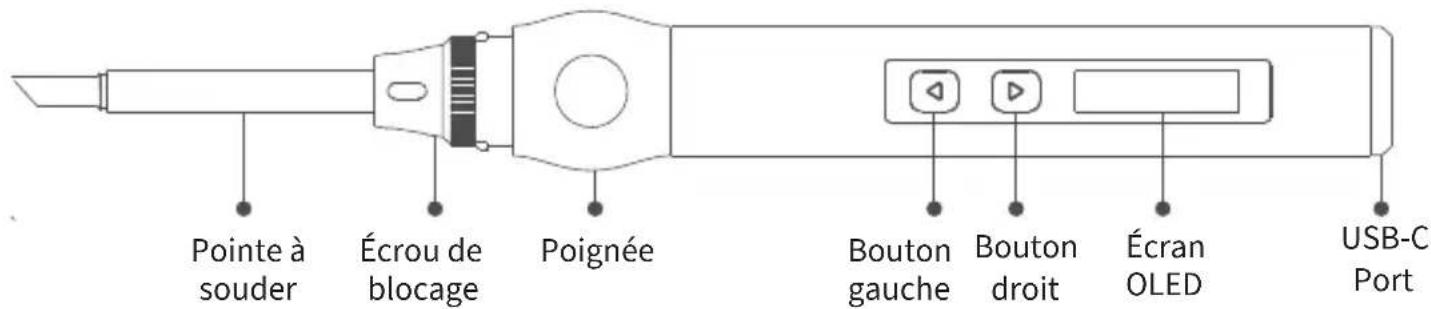

Pointe à souder Écrou de blocage Poignée Bouton gauche Bouton droit Écran OLED USB-C Port5. CHANGEMENT DES POINTES Pour changer la panne, desserrez d'abord l'écrou de blocage. Insérez ensuite la panne et fixez-la en serrant l'écrou de blocage. ATTENTION! Ne changez ou ne retirez jamais la pointe juste après avoir utilisé l'appareil. Laissez l'appareil refroidir complètement avant d'enlever la sécurité et de toucher la pointe.

Après avoir branché l'appareil, l'écran de démarrage s'affiche. Si vous n'avez pas encore inséré de panne, il vous sera demandé de le faire. Une fois la panne insérée avec succès, l'écran passe au menu de veille et signale que l'appareil est maintenant prêt à l'emploi. Appuyez sur la touche gauche pour ouvrir le menu de chauffage. La température et l'affichage de la progression du chauffage s'affichent ici. L'appareil commence maintenant le processus de chauffage. Maintenez la touche Droite enfoncée pour arrêter le processus de chauffage et revenir au menu précédent. Dans le menu Chauffage, appuyez brièvement sur la touche Gauche ou Droite pour ouvrir les paramètres de chauffage. Ici, vous pouvez régler la température souhaitée à l'aide des 20Brightness Dans le menu de veille, maintenez les touches gauche et droite enfoncées pour ouvrir le menu de configuration. Les réglages suivants peuvent être effectués ici: LUMINOSITÉ: Réglage de la luminosité de l'écran OLED. CALIBRAGE: Si la température mesurée diffère de la température réglée, l'écart de température peut être adapté ici. T. UNITÉ: Unité (°C ou °F) dans laquelle la température est indiquée. TEMPS DE SOMMEIL: Définit le temps en minutes après lequel le mode sommeil est automatiquement activé. TEMPÉRATURE DE SOMMEIL: Définit la température qui est maintenue en mode sommeil. Fusible : active/désactive la sécurité enfants. Lorsque le contrôle parental est activé, l'appareil doit d'abord être déverrouillé à chaque démarrage en appuyant trois fois de suite sur le bouton gauche. LANGUE: Ici, la langue de l'appareil peut être réglée sur l'allemand ou l'anglais. DIRECTION: Règle l'orientation de l'écran pour que l'appareil puisse être utilisé en tant que gaucher ou droitier. TENSION: La tension peut être choisie ici entre 20 V, 15 V, 12 V et 9 V, si le bloc d'alimenta- tion utilisé passe automatiquement en mode de protection contre les surtensions. Le réglage par défaut est 20 V.

Lorsqu'une nouvelle panne est utilisée pour la première fois, elle doit être chauffée à 250 °C et étamée pour éviter l'oxydation par brûlure. Après avoir utilisé le fer à souder, appliquez une petite quantité d'étain de soudure sur la pointe du fer à souder pour éviter l'oxydation. Portez toujours des lunettes de protection et des gants résistants à la chaleur pour protéger vos yeux et vos mains des étincelles et des matériaux chauds. Travaillez dans une zone bien ventilée pour éviter d'inhaler des vapeurs. La zone de travail doit être exempte de matériaux inflammables. Ne touchez jamais la pointe du fer à souder lorsqu'il est allumé. Attendez que le fer à souder soit complètement refroidi avant de le ranger ou de l'entreposer. Assurez-vous que votre source d'alimentation est stable et qu'elle n'est pas surchargée. Rangez le fer à souder dans un endroit sûr, hors de portée des enfants et des animaux domestiques. En cas de brûlure, refroidissez immédiatement la zone touchée à l'eau courante froide et consultez un médecin.8. AUTRES INFORMATIONS NOS OBLIGATIONS D'INFORMATION ET DE REPRISE SELON LA LOI ALLEMANDE SUR LES ÉQUIPE- MENTS ÉLECTRIQUES ET ÉLECTRONIQUES (ELEKTROG) SYMBOLE SUR LES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES : Cette poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Vous devez remettre les appareils usagés à un point de collecte. Avant de les déposer, vous devez séparer les piles et les accumulateurs usagés qui ne sont pas enfermés dans l'appareil usagé. POSSIBILITÉS DE RETOUR: En tant qu'utilisateur final, vous pouvez, lors de l'achat d'un nouvel appareil, remettre gratuitement votre ancien appareil (qui remplit pour l'essentiel la même fonction que le nouvel appareil acheté chez nous) en vue de son élimination. Les petits appareils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être déposés en quantités usuelles pour les ménages, indépendamment de l'achat d'un nouvel appareil. POSSIBILITÉ DE RETOUR SUR LE SITE DE NOTRE ENTREPRISE PENDANT LES HEURES D'OUVERTURE: SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn POSSIBILITÉ DE RETOUR PRÈS DE CHEZ VOUS: Nous vous enverrons une étiquette de colis avec laquelle vous pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à [e-mail] ou par téléphone. INFORMATIONS SUR L'EMBALLAGE: Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser votre propre matériel, veuillez nous contacter et nous vous ferons parvenir un emballage approprié.

Nous sommes également à votre disposition après l'achat. Si des questions restent sans réponse ou si des problèmes surviennent, nous sommes également à vos côtés par e-mail, téléphone et système d'assistance par tickets. E-Mail: [e-mail] Ticket-System: http://support.joy-it.net Téléphone: [phone] - 50 (lundi - jeudi: 09:00 - 17:00, Vendredi: 09:00 - 14:30 heures) Pour plus d'informations, visitez notre site web :
