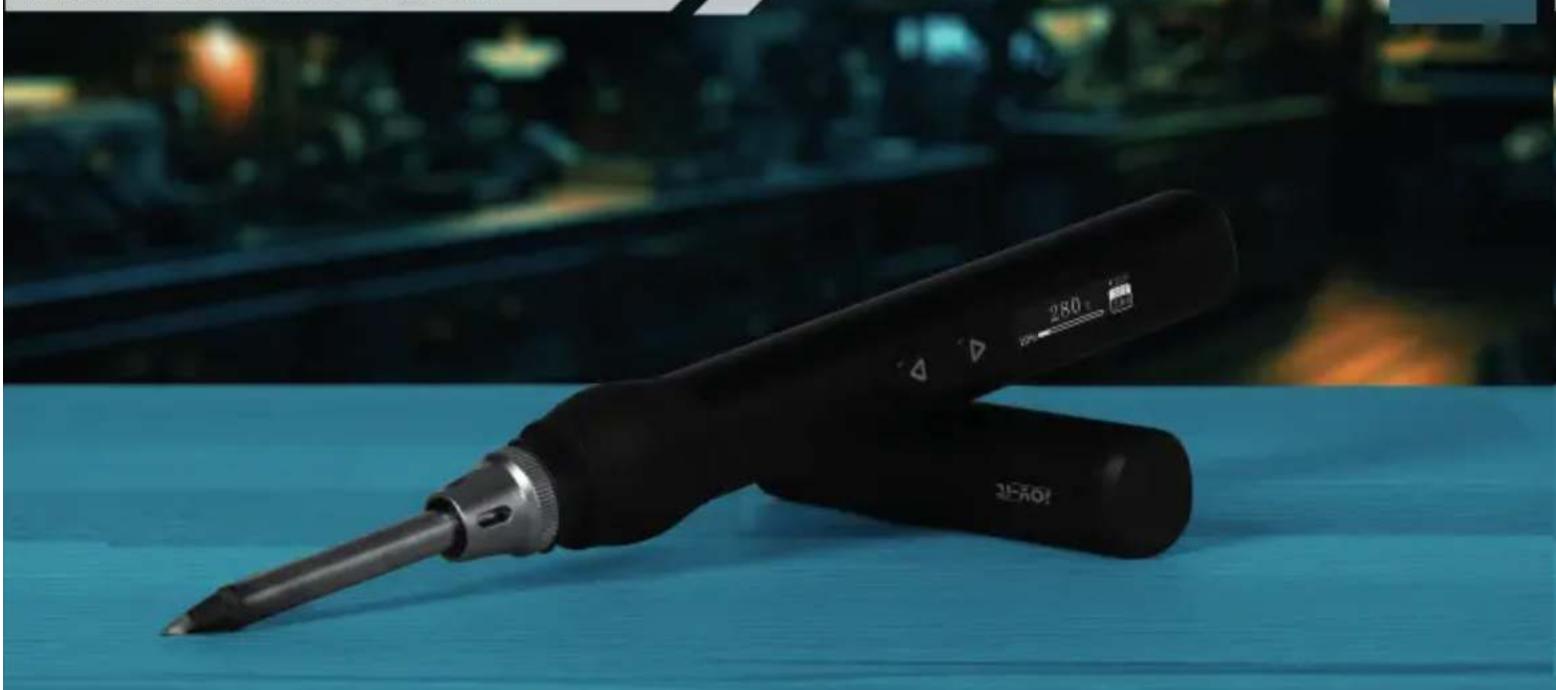

BEDIENUNGSANLEITUNG JT-SI01 Joy-It

KOMPAKTER HOCHLEISTUNGS-LÖTKOLBEN

joy-it

1. ALLGEMEINE INFORMATIONEN.... 1
2. TECHNISCHE DATEN.... 1
3. GERÄTEÜBERSICHT.... 2
4. ANSCHLUSS & VERWENDUNG...... 2
5. WECHSEL DER SPITZEN.... 3
6. VERWENDUNG...... 4
7. WEITERE HINWEISE.... 6
8. SONSTIGE INFORMATIONEN....7
9. SUPPORT...... 8

TABLE OF CONTENTS

1. GENERAL INFORMATION...... 9
2. TECHNICAL DATA....9
3. DEVICE OVERVIEW.... 10
4. CONNECTION & USE.... 10
5. CHANGING THE TIPS.... 11
6. USE.... 12
7. NOTICES.... 14
8. ADDITIONAL INFORMATION...... 15
9. SUPPORT.... 16

TABLE DES MATIÈRES

1. INFORMATIONS GÉNÉRALES.... 17
2. DONNÉES TECHNIQUES.... 17
3. APERÇU DES APPAREILS.... 18
4. CONNEXION ET UTILISATION.... 18
5. CHANGEMENT DE POINTES.... 19
6. UTILISATION.... 20
7. PLUS D'INFORMATIONS.... 22
8. AUTRES INFORMATIONS.... 23
9. SUPPORT.... 24

1. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. TECHNISCHE DATEN

Material	Aluminium, Silikon
Spannung & Leistung	9 - 20 V, 65 W
Temperaturbereich	80 °C - 420 °C
Display	0,87” (2,21 cm) OLED
Temperaturkontrolle	PID gesteuerte Temperaturkontrolle, Abweichung < 2%
Betrieb	USB-C via PD-Protokoll, Hohlsteckernetzteil

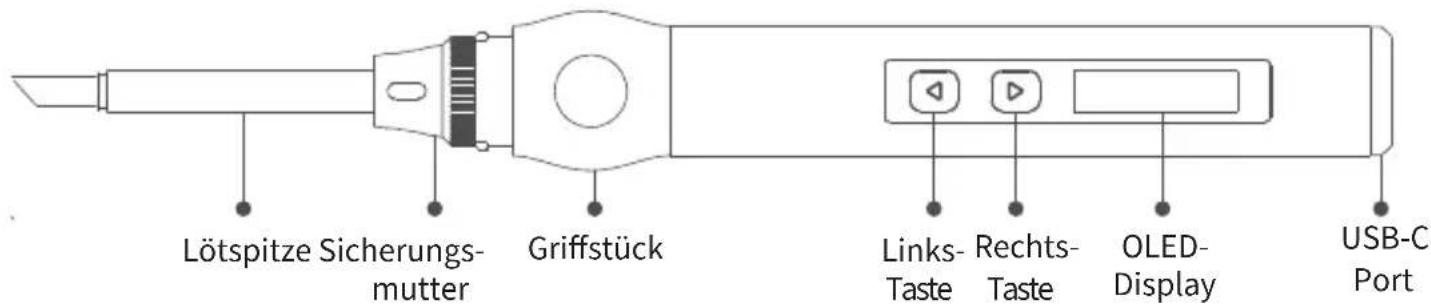

3. GERÄTEÜBERSICHT

Lötspitze Sicherungs-mutter Griffstück Links- Taste Rechts- Taste OLED- Display USB-C Port

4. ANSCHLUSS & VERWENDUNG

Schließen Sie zunächst ein USB-C Kabel an das Gerät an. Bitte beachten Sie, dass das verwendete Netzteil das PD-Protokoll, sowie eine Leistung von mindestens 65 W bereitstellen muss.

Alternativ können Sie auch ein Hohlsteckernetzteil mit dem beiliegendem USB-C Adapter anschließen.

In diesem Fall stehen Ihnen die folgenden Betriebsmodi zur Verfügung:

20 V - 3,25 A - 65 W, 15 V - 2,5 A - 37,5 W, 12 V - 2 A - 24 W, 9 V - 1,5 A - 13,5 W

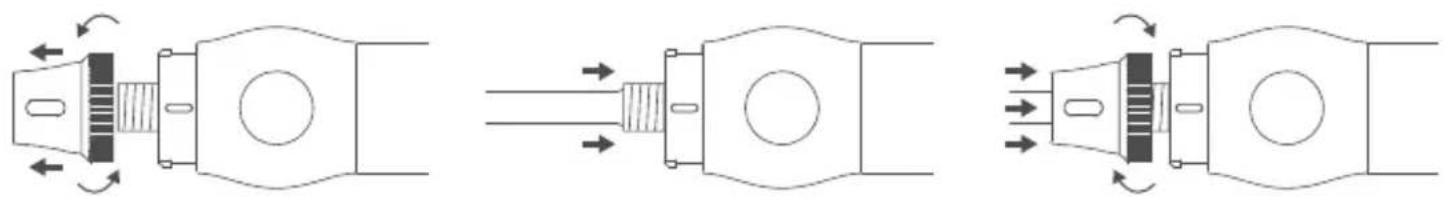

5. WECHSEL DER SPITZEN

Um die Spitze zu wechseln, lösen Sie zunächst die Sicherungsmutter. Führen Sie nun die Lötspitze ein und sichern Sie diese, indem Sie die Sicherungsmutter festdrehen.

ACHTUNG! Wechseln oder entfernen Sie die Spitze niemals direkt nachdem Sie das Gerät verwendet haben. Lassen Sie das Gerät zunächst vollständig abkühlen bevor die die Spitze entsichern und berühren.

6. VERWENDUNG

Nachdem Sie das Gerät eingesteckt haben, erscheint zunächst der Startbildschirm. Sollten Sie noch keine Lötspitze eingesetzt haben, so werden Sie nun dazu aufgefordert.

Nach erfolgreichem Einsetzen der Lötspitze wechselt die Anzeige in das Standby-Menü und signalisiert, dass das Gerät nun einsatzbereit ist.

Drücken Sie die Links-Taste, um das Heizmenü zu öffnen. Hier werden Temperatur und Heizfortschrittsanzeige angezeigt. Das Gerät beginnt nun mit dem Aufheizvorgang.

Halten Sie die Rechts-Taste gedrückt, um den Heizvorgang zu beenden und zum vorherigen Menü zurückzukehren.

Drücken Sie im Heizmenü kurz die Links- oder Rechts-Taste, um die Heizeinstellungen zu öffnen. Hier können Sie über die Links- und Rechts-Tasten die gewünschte Temperatur einstellen.

JOY-R 280 °C 10% 4.20V 250 60Ω 280°C 30 450

Halten Sie im Standby-Menü die Links- und Rechts-Taste gedrückt, um das Einstellungsmenü zu öffnen. Hier können die folgenden Einstellungen vorgenommen werden:

HELLIGKEIT: Helligkeitseinstellung des OLED Displays

KALIBRIERUNG: Sollte die gemessene Temperatur von der eingestellten Temperatur abweichen, so kann die Temperaturabweichung hier angepasst werden.

T. EINHEIT: Einheit (°C oder °F) in der die Temperatur angegeben wird.

SCHLAFZEIT: Definiert die Zeit in Minuten, nachdem automatisch in den Schlaf-Modus gewechselt wird.

SCHLAFTEMP.: Definiert die Temperatur, die im Schlaf-Modus gehalten wird.

SICHERUNG: Aktiviert/deaktiviert die Kindersicherung. Bei aktiver Kindersicherung muss das Gerät bei jedem Start zunächst entsperrt werden, indem die Links-Taste dreimal hintereinander gedrückt wird.

SPRACHE: Hier kann die Gerätesprache auf Deutsch oder Englisch gestellt werden.

RICHTUNG: Stellt die Displayausrichtung ein, damit das Gerät als Links- bzw.

Rechtshänder verwendbar ist.

SPANNUNG: Die Spannung kann hier zwischen 20 V, 15 V, 12 V und 9 V gewählt werden, falls das verwendete Netzteil automatisch in einen Überspannungsschutz wechselt. Die Standardeinstellung ist 20 V.

7. WEITERE HINWEISE

Wenn eine neue Lötspitze zum ersten Mal verwendet wird, muss sie auf 250 °C erhitzt und verzinnt werden, um eine Trockenbrandoxidation zu vermeiden.

Nach der Verwendung des Lötkolbens tragen Sie bitte eine kleine Menge Lötzinn auf die Spitze des Lötkolbens auf, um Oxidation zu vermeiden.

Tragen Sie immer Schutzbrille und hitzebeständige Handschuhe, um Augen und Hände vor Funken und heißen Materialien zu schützen.

Arbeiten Sie in einem gut belüfteten Bereich, um die Einatmung von Dämpfen zu vermeiden. Der Arbeitsbereich sollte frei von brennbaren Materialien sein.

Berühren Sie niemals die Spitze des Lötkolbens, wenn dieser eingeschaltet ist. Warten Sie, bis der Lötkolben vollständig abgekühlt ist, bevor Sie ihn weglegen oder verstauen.

Stellen Sie sicher, dass Ihre Stromquelle stabil und nicht überlastet ist.

Bewahren Sie den Lötkolben an einem sicheren Ort auf, fern von Kindern und Haustieren.

Im Falle einer Verbrennung kühlen Sie die betroffene Stelle sofort mit fließendem kaltem Wasser und suchen Sie ärztliche Hilfe auf.

8. SONSTIGE INFORMATIONEN

UNSERE INFORMATIONS- UND RÜCKNAHMEPFLICHTEN NACH DEM ELEKTROGESETZ (ELEKTROG)

SYMBOL AUF ELEKTRO- UND ELEKTRONIKGERÄTEN:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

RÜCKGABEMÖGLICHKEITEN:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußeren Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

MÖGLICHKEIT RÜCKGABE AN UNSEREM FIRMENSTANDORT WÄHREND DER ÖFFNUNGSZEITEN:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

MÖGLICHKEIT RÜCKGABE IN IHRER NÄHE:

Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

INFORMATIONEN ZUR VERPACKUNG:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

9. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 50 (Mo. - Do.: 09:00 - 17:00, Fr.: 09:00 - 14:30 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

WWW.JOY-IT.NET
