TC-HSK-27 - Machine de soudure Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de machine	Machine de soudure
Modèle	Toolcraft TC-HSK-27
Alimentation	220-240 V
Puissance	1500 W
Température de soudure	Réglable jusqu'à 400 °C
Poids	2,5 kg
Dimensions	30 x 10 x 15 cm
Utilisation	Idéale pour le soudage de plastiques et de matériaux similaires
Maintenance	Nettoyer régulièrement les buses et vérifier les connexions électriques
Sécurité	Porter des gants et des lunettes de protection lors de l'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - TC-HSK-27 Toolcraft

Quel type de soudure peut-on réaliser avec la machine Toolcraft TC-HSK-27 ?

La machine Toolcraft TC-HSK-27 est conçue pour réaliser des soudures par points et des soudures à l'arc.

Comment régler la température de la machine ?

Pour régler la température, utilisez le bouton de commande situé sur le panneau de contrôle. Référez-vous au manuel d'utilisation pour les réglages spécifiques selon le type de matériau.

Que faire si la machine ne s'allume pas ?

Vérifiez d'abord que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer la machine après utilisation ?

Débranchez la machine et utilisez un chiffon doux pour nettoyer les surfaces. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la garantie de la Toolcraft TC-HSK-27 ?

La machine est généralement fournie avec une garantie de 2 ans, mais cela peut varier selon le fournisseur. Vérifiez votre reçu pour les détails spécifiques.

Comment remplacer l'électrode ?

Pour remplacer l'électrode, dévissez l'ancienne électrode avec la clé fournie, puis vissez la nouvelle électrode en place. Assurez-vous qu'elle est bien fixée avant d'allumer la machine.

Quels sont les problèmes courants rencontrés avec cette machine ?

Parmi les problèmes courants, on trouve une mauvaise connexion électrique, des électrodes usées, ou des réglages incorrects de température et de temps de soudure.

La machine peut-elle être utilisée pour souder des matériaux épais ?

La Toolcraft TC-HSK-27 est adaptée pour souder des matériaux de faible à moyen épaisseur. Pour des matériaux plus épais, il peut être nécessaire d'utiliser une machine plus puissante.

Y a-t-il des précautions de sécurité à prendre lors de l'utilisation de cette machine ?

Oui, portez toujours des lunettes de protection, des gants et des vêtements appropriés. Assurez-vous également que la zone de travail est bien ventilée.

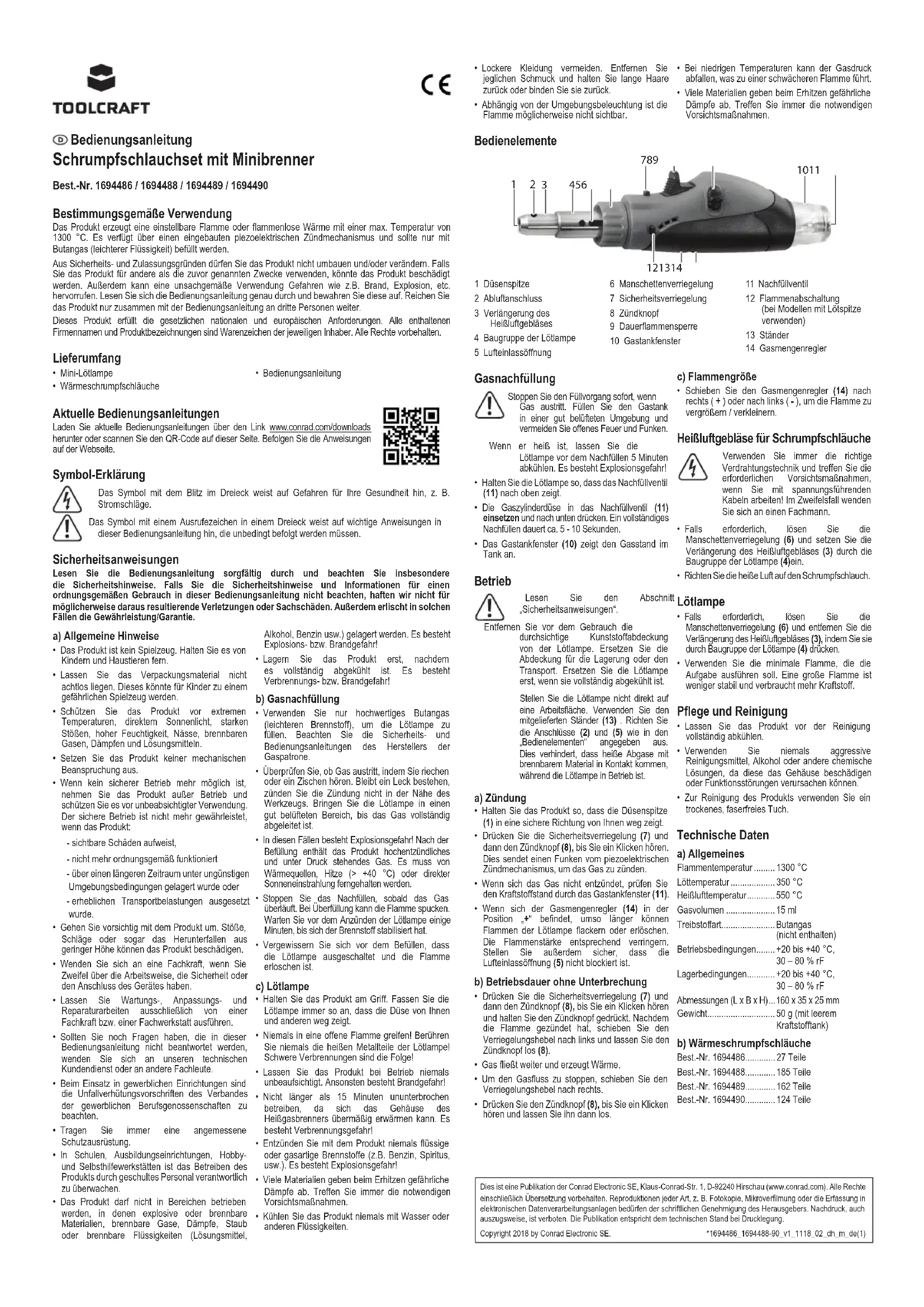

MODE D'EMPLOI TC-HSK-27 Toolcraft

1 Embout de buse2 Orifice d’échappement3 Soufflante d'air chaud4 Ensemble de lampe à souder5 Orifice d'admission d'air6 Verrou du collet 7 Verrou de sécurité8 Bouton d'allumage9 Verrouillage continu de la flamme10 Fenêtre du réservoir de gaz11 Soupape de recharge12 Dispositif d'extinction de flammes (à utiliser sur les modèles avec embout de soudage)13 Support14 Régulateur de volume de gaz Recharge de gaz Arrêtez immédiatement le processus de remplissage si du gaz s'échappe. Remplissez le réservoir de gaz dans un environnement bien ventilé et évitez les flammes nues et les étincelles. Si la lampe à souder est chaude, laissez-la se refroidir pendant 5 minutes avant de la remplir à nouveau. Il existe un risque d’explosion !• Tenez la lampe à souder de sorte que la soupape de recharge (11) soit dirigée vers le haut.• Insérez la buse de la bouteille de gaz dans la soupape de recharge (11) et appuyez dessus. Une recharge complète prend environ 5 à 10 secondes.

• La fenêtre du réservoir de gaz (10) indique le niveau de gaz dans le réservoir. Fonctionnement Lisez la section intitulée « Consignes de sécurité ». Retirez le couvercle en plastique transparent de la lampe à souder avant utilisation. Replacez le couvercle pour le stockage ou le transport. Attendez que la lampe à souder se refroidisse complètement avant de la remplacer. Ne placez pas une lampe à souder chaude directement sur une surface de travail. Utilisez le support fourni (13). Alignez les ports (2) et (5) tel qu’indiqué dans la section intitulée « Éléments de fonctionnement ». Cela permet d’empêcher aux gaz d'échappement chauds d'entrer en contact avec des matières potentiellement inflammables pendant le fonctionnement de la lampe à souder. a) Allumage

• Tenez le produit de sorte que l’embout de buse (1) soit face à vous dans une direction sûre.
• Appuyez sur le verrou de sûreté (7), puis sur le bouton d'allumage (8) jusqu'à ce que vous sentiez un « clic ». Cela fera jaillir une étincelle du mécanisme d'allumage piézoélectrique pour allumer le gaz. • Si le gaz ne s'enflamme pas, vérifiez le niveau de combustible à travers la fenêtre du réservoir de gaz (11).
• Si le régulateur de volume de gaz (14) est en position « + », les flammes plus longues peuvent provoquer l’allumage ou l’extinction de la lampe à souder. Diminuez l’intensité de la flamme en conséquence. Assurez-vous également que l'orifice d'admission d'air (5) n'est pas obstrué. b) Durée de fonctionnement sans interruption

• Appuyez sur le verrou de sûreté (7), puis sur le bouton d'allumage (8) jusqu'à ce que vous sentiez un « clic », puis maintenez enfoncé. Une fois la flamme allumée, faites glisser le levier de verrouillage vers la gauche, puis relâchez le bouton d'allumage (8).• Le gaz continuera de circuler et de générer de la chaleur.• Pour arrêter le flux de gaz, faites glisser le levier de verrouillage vers la droite.
• Appuyez sur le bouton d'allumage (8) jusqu'à ce que vous sentiez un « clic », puis relâchez c) Taille de la flamme
• Faites glisser le régulateur de volume de gaz (14) vers la droite (+) ou la gauche (–) pour augmenter/diminuer la flamme. Soufflante d’air chaud pour le tube thermorétractable Utilisez toujours une bonne technique de câblage et prenez les précautions nécessaires lorsque vous travaillez avec des fils sous tension ! En cas de doute, contactez un spécialiste.
• Si nécessaire, dévissez le verrou de collet (6) et insérez la soufflante d’air chaud (3) à travers la lampe à souder (4).• Dirigez l'air chaud vers le tube thermorétractable. Lampe à souder

• Si nécessaire, dévissez le verrou de collet (6) et retirez la soufflante d’air chaud (3) en le poussant à travers la lampe à souder (4).• Utilisez une flamme à faible intensité pour la tâche. Une flamme à forte intensité est moins stable et consomme plus de combustible. Entretien et nettoyage
• Laissez le produit refroidir complètement avant de le nettoyer.• N'utilisez jamais de détergents agressifs, d'alcool à friction ou d'autres solutions chimiques, car ils pourraient endommager le boîtier ou provoquer un dysfonctionnement de l’appareil.• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit. Données techniques a) Généralités Température de la flamme ..........................1 300 °CTempérature de soudage .... 350 °CTempérature de l’air chaud ......................... 550 °CVolume du gaz ..................15 ml Type de combustible ......... Gaz butane (non inclus) Conditions d’utilisation ...... +20 à +40 °C, 30 – 80 % d’humidité relativeConditions de stockage .... +20 à +40 °C, 30 – 80 % d’humidité relativeDimensions (L x l x H)....... 160 x 35 x 25 cm Poids ................................. 50 g (réservoir étant vide) b) Tube thermorétractable N° de commande 1694486 .....27 pcsN° de commande 1694488 .....185 pcsN° de commande 1694489 .....162 pcsN° de commande 1694490 .....124 pcs Mode d’emploi Mini lampe à souder avec un ensemble tube thermorétractable N° de commande1694486 / 1694488 / 1694489 / 1694490 Utilisation prévue Le produit génère une flamme réglable ou une chaleur sans flamme d’une température maximale de 1 300 °C. Il possède un mécanisme d'allumage piézoélectrique intégré et ne doit être rempli qu'avec du gaz butane (fluide d'allumage).Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modification du produit est interdite. Si vous utilisez le produit à d’autres fins que celles décrites précédemment, il existe un risque d’endommager le produit. En plus, une mauvaise utilisation peut causer un incendie, des explosions ou d'autres dangers. Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu’avec son mode d’emploi.Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés. Contenu d'emballage
• Mini lampe à souder• Tubes thermorétractables• Mode d’emploi Mode d'emploi actualisé Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou scannez le code QR sur cette page. Suivez les instructions figurant sur le site Web. Explication des symboles Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique. Le symbole avec un point d'exclamation dans un triangle signale des consignes importantes contenues dans ce mode d'emploi et qui doivent être absolument respectées. Consignes de sécurité Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les informations relatives à la manipulation correcte contenues dans ce manuel, nous déclinons toute responsabilité en cas de dommages corporels ou matériels. De tels cas entraînent l'annulation de la garantie. a) Informations générales
• Le produit n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.• Gardez le produit à l’abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d’humidité élevée, d’eau, de gaz inflammables, de vapeurs et de solvants.• N’exposez pas le produit à des contraintes mécaniques.• Si vous n'êtes plus en mesure d'utiliser le produit en toute sécurité, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit : - est visiblement endommagé, - ne fonctionne plus correctement, - a été stocké pendant une période prolongée dans des conditions défavorables ou - a été transporté dans des conditions très rudes.• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute d'une hauteur modérée peuvent endommager le produit.• En cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil, consultez un expert.• L'entretien, les modifications et les réparations ne doivent être effectués que par un technicien ou un centre de réparation agréé.• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.• En cas d'utilisation dans des établissements commerciaux, les prescriptions de prévention des accidents de la compagnie d'assurance responsabilité civile de l'employeur doivent être respectées.• Portez toujours des équipements de protection individuelle appropriés. • Le produit doit être utilisé sous la supervision d'un personnel qualifié dans les écoles, les établissements d'enseignement, les ateliers de loisirs et de bricolage.• Le produit ne doit pas être utilisé dans des endroits où l'on retrouve des matières explosives ou inflammables, des gaz combustibles, des vapeurs, de la poussière ou des liquides inflammables (solvants, alcool, essence, etc.). Il existe un risque d'incendie ou d'explosion !• Ne stockez le produit qu'après son refroidissement complet. Il y a un danger de brûlures et d'incendie ! b) Recharge de gaz
• Utilisez uniquement du gaz butane de haute qualité (combustible) pour remplir la lampe à souder. Respectez les consignes de sécurité et d'utilisation du fabricant de cartouches à gaz.• Vérifiez s'il y a des fuites de gaz soit à travers l'odeur, soit si vous entendez un sifflement. Si une fuite persiste, ne pas allumer ou permettre l'allumage à proximité de l'outil. Amenez la lampe à souder dans un endroit bien ventilé jusqu'à ce que le gaz soit complètement dissipé.• Risque d'explosion ! Une fois que le produit est rempli, il contient un gaz fortement inflammable sous pression. Tenez-le à l'écart de toute source de chaleur, de la chaleur (> +40 °C) ou de la lumière directe du soleil.• Arrêtez de remplir la lampe à souder une fois que le gaz commence à déborder. Un remplissage excessif peut faire jaillir des flammes. Avant d'allumer la lampe à souder, attendez quelques minutes que le combustible se stabilise.• Assurez-vous que la lampe à souder est éteinte et qu’il n’existe aucune flamme avant de la remplir. c) Lampe à souder
• Tenez le produit par la poignée. Manipulez toujours la lampe à souder de manière à ce que la buse soit dirigée vers l'extérieur, loin de vous et des autres. • Ne jamais entrer en contact avec une flamme nue ! Ne jamais toucher les parties métalliques chaudes de la lampe à souder ! Cela causera des brûlures graves !• Durant l'utilisation, ne laissez jamais le produit sans surveillance. Ceci représente un risque d'incendie ! • Ne faites pas fonctionner continuellement l’appareil pendant plus de 15 minutes, car le boîtier du brûleur à gaz chaud pourrait chauffer excessivement. Il y a un risque de brûlure !• N'allumez jamais de liquides ou combustibles gazeux (par ex. essences, alcools, etc.) avec le produit. Il existe un risque d’explosion !• Plusieurs matériaux dégagent des vapeurs dangereuses lorsqu'ils chauffent. Prenez toujours des précautions nécessaires.• Ne jamais refroidir le produit avec de l'eau ou d'autres liquides. • Évitez de porter des vêtements amples. Enlevez tout bijou et retenez ou attachez les cheveux longs.• Selon l'éclairage ambiant, la flamme peut ne pas être visible. Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression. Copyright 2018 by Conrad Electronic SE. *1694486_1694488-90_v1_1118_02_dh_m_fr(1)Bedieningselementen
