Type de produit	Convertisseur de média industriel
Marque	TRENDnet
Modèle	TI-UF11SFP
Alimentation électrique	12–56 V DC / 18–36 V AC (ou 48–56 V DC selon étiquette)
Consommation typique	5 W (estimation)
Dimensions (L x P x H)	100 x 80 x 30 mm (estimation)
Poids	300 g (estimation)
Interface Ethernet	1 port RJ45 10/100/1000Base-T
Interface fibre	1 slot SFP (1000Base-X)
Température de fonctionnement	-40 °C à 75 °C (estimation)
Humidité relative	5% à 95% (sans condensation)
Boîtier	Métal, protection IP30 (estimation)
Fixation	Rail DIN, murale, sur bureau
Voyants LED	PWR (vert fixe), Ethernet (vert fixe/clignotant), SFP (vert fixe/clignotant)
Commutateur DIP	LFPT (ON/OFF), Mode (convertisseur/switch)
Fonctions principales	Conversion fibre optique, support LFPT, basculement convertisseur/switch
Sécurité	Mise à la terre obligatoire, protection contre les surtensions
Contenu de l'emballage	Appareil, guide d'installation rapide, bornier, kit rail DIN, plaques murales
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non abrasif
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter TRENDnet
Informations générales	Conforme aux directives CEM 2014/30/UE et RoHS 2015/863/UE

FOIRE AUX QUESTIONS - TI-UF11SFP TRENDNET

Comment installer le TI-UF11SFP sur un rail DIN ?

Fixez le support de fixation rail DIN fourni à l'appareil. Accrochez le support sur le rail DIN, puis faites pivoter le convertisseur vers le bas jusqu'à entendre un clic de verrouillage. Pour le retirer, appuyez vers le bas et pivotez vers l'extérieur.

Quelle tension d'alimentation est requise ?

L'appareil accepte une tension de 12–56 V DC ou 18–36 V AC. Vérifiez l'étiquette du produit pour la plage exacte (par exemple 48-56 V DC). N'utilisez jamais une tension supérieure.

Que signifient les voyants LED ?

La LED PWR verte fixe indique que l'alimentation est présente. La LED Ethernet verte fixe indique une connexion à 10/100/1000 Mbps, clignotante lors du transfert de données. La LED SFP verte fixe indique une liaison fibre à 1 Gb/s, clignotante lors du trafic.

Comment configurer le commutateur DIP ?

Le commutateur DIP comprend deux positions : 1 (LFPT) : ON active la détection de perte de lien, OFF désactive. 2 (Mode) : ON = mode convertisseur (par défaut), OFF = mode switch.

Puis-je utiliser une fibre multimode avec ce convertisseur ?

Oui, le slot SFP accepte des modules SFP multimode ou monomode. Choisissez un module SFP adapté à votre type de fibre (par exemple, 850 nm pour multimode). La distance dépend du module SFP (jusqu'à 10 km ou plus).

Quelle est la distance maximale supportée ?

La distance dépend du module SFP utilisé. Avec un module SFP monomode standard, une distance de 10 km est courante. L'interface Ethernet cuivre est limitée à 100 m.

Le TI-UF11SFP est-il compatible PoE ?

Non, le modèle TI-UF11SFP ne supporte pas l'alimentation PoE. Pour une version PoE, utilisez le modèle TI-PF11SFP.

Comment réinitialiser l'appareil ?

Il n'y a pas de bouton de réinitialisation. Pour réinitialiser, débranchez l'alimentation pendant quelques secondes, puis rebranchez.

Quels câbles Ethernet dois-je utiliser ?

Utilisez des câbles Cat5e ou supérieur pour des connexions Gigabit. La longueur maximale est de 100 mètres.

Puis-je monter cet appareil en extérieur ?

Non, le TI-UF11SFP est conçu pour un usage en intérieur. Pour une utilisation en extérieur, placez-le dans un boîtier étanche adapté.

MODE D'EMPLOI TI-UF11SFP TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel
4. Informations supplémentaires

15 Deutsch

Consignes de sécurité

• Coupez le courant avant de brancher / débrancher quelque module ou câble que ce soit. La tension électrique correcte exacte (12 - 56 V DC/18 - 36 V AC ou 48-56V DC) est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension supérieure à 12 - 56 V DC/18 - 36 V AC ou 48-56V DC, comme précisé sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

1. Avant de commencer

Contenu de l'emballage

• TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP
• Guide d'installation rapide
- Bornier détachable
- Fixation rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (TI-M6024/TI-S12048)

2. Références rapides

Remarque: Le convertisseur de média peut être différent que celui montré dans l'exemple.

3. Installation du matériel

- Le TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

Instructions de fixation rail DIN

1. Fixez le support de fixation rail DIN au convertisseur média.

1. Installez l'appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter le convertisseur média vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation de l'appareil

1. Pour enlever l'appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

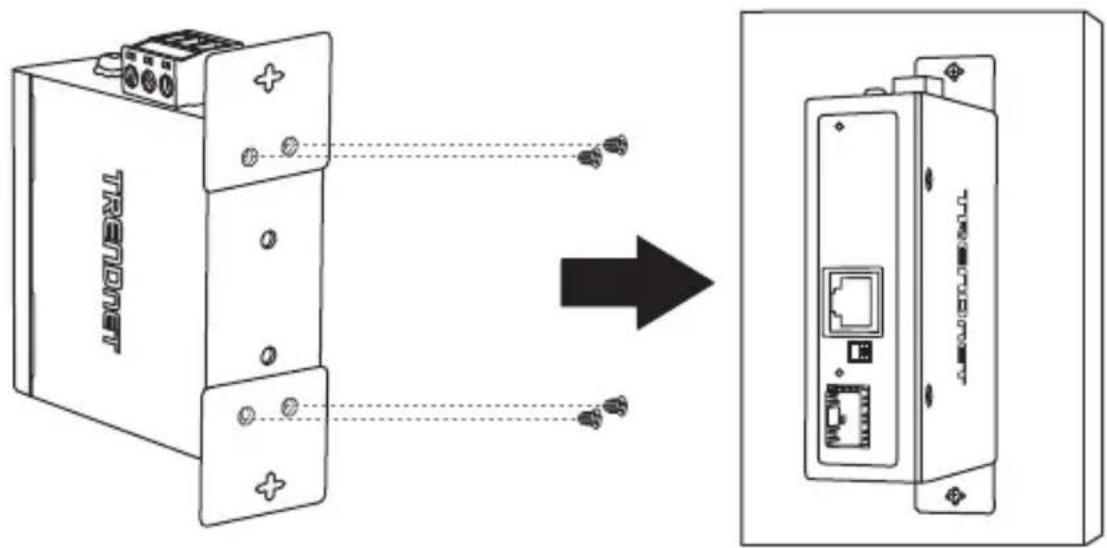

1. Fixez les plaques de fixation murale au convertisseur média.
2. Installez l'appareil.

Mise sous tension

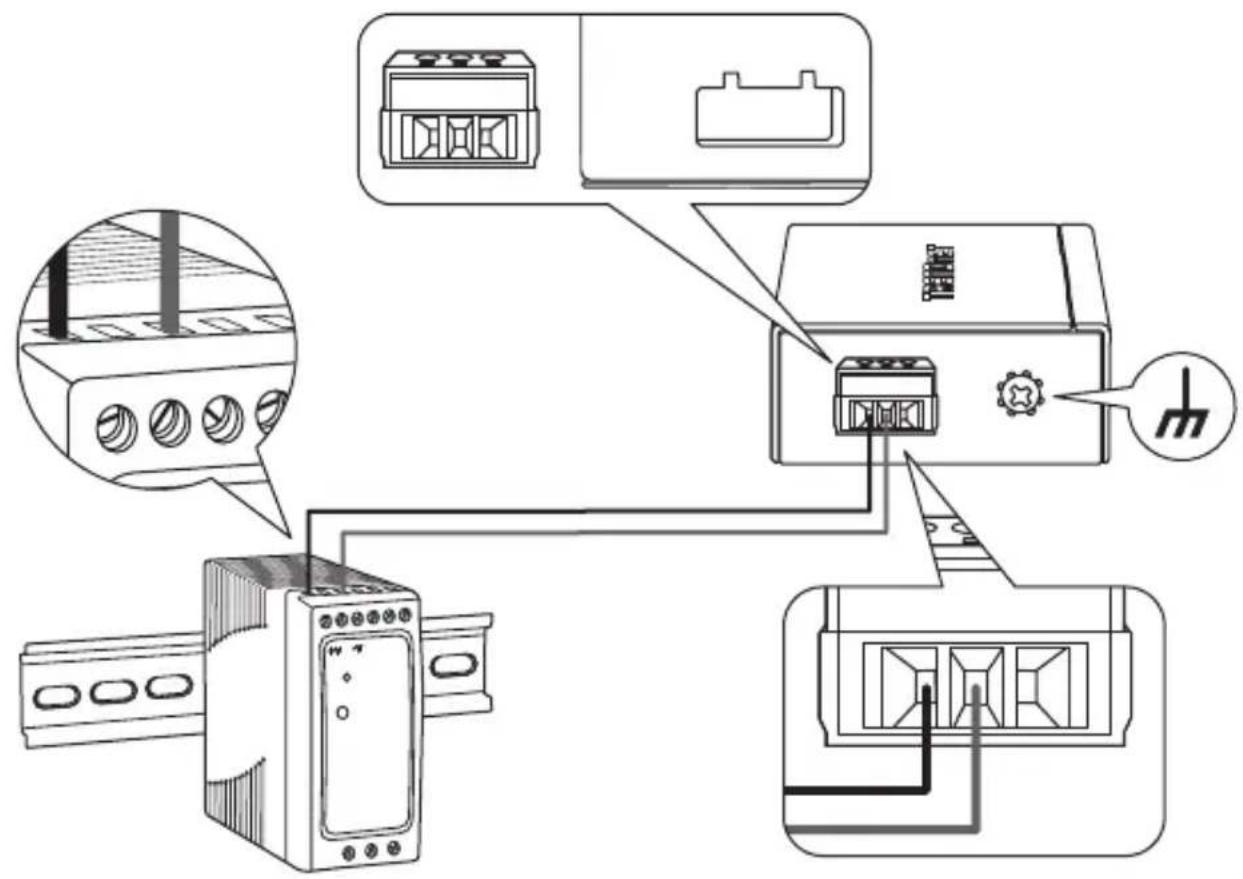

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

1. Connectez votre câble Ethernet, installez un module SFP et connectez un câble fibre au convertisseur de médias. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

4. Informations supplémentaires

Interrupteur Dip

TI-F11SFP

1: LFPT	Allumé: Enable LFPT (par défaut)
	Éteint: Désactiver LFPT
2: Mode	Allumé: Mode Convertisseur (par défaut)
	Éteint: Mode Switch

TI-F711SFP/TI-BF711SFP

1: LFPT	Allumé: Activer LFPT (par défaut)
	Éteint: Désactiver LFPT
2: EEE (Économie d'énergie)	Allumé: Activer EEE
	Éteint: Désactiver EEE (par défaut)

Voyants lumineux

TI-F11SFP/TI-F711SFP

LED	Statut	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune liaison n'est établie

TI-BF711SFP

LED	Status	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
PoE+	Vert fixe	PoE connecté
	Éteint	Pas de connexion PoE
