Type de produit	Convertisseur audio/vidéo industriel
Marque	TRENDnet
Modèle	TI-PE80
Alimentation	48-56V CC, 5.76W
Montage	Rail DIN, mural, sur bureau
Connectivité	8 ports Fast Ethernet, PoE+
Consommation électrique	5.76W
Tension d'entrée	48-56V CC
Contenu de l'emballage	Guide d'installation rapide, bornier détachable, fixations Rail DIN et murales
Fonctions principales	Conversion audio/vidéo, PoE+, commutation réseau industrielle, gestion basique
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides ni de produits abrasifs.
Sécurité	Couper l'alimentation avant toute intervention ; respecter la polarité ; ne pas dépasser la tension maximale indiquée.
Pièces détachées et réparabilité	Alimentation électrique vendue séparément (modèles TI-S12048, TI-S15052, etc.) ; bornier inclus.
Informations générales	Certifications CE, RoHS, WEEE ; conforme EN 62368-1, EN 55032, EN 55035.

FOIRE AUX QUESTIONS - TI-PE80 TRENDNET

Comment installer le convertisseur TRENDnet TI-PE80 sur un rail DIN ?

Fixez le support de fixation Rail DIN au convertisseur, accrochez-le au rail, puis faites pivoter vers le bas jusqu'au déclic. Pour le retirer, appuyez vers le bas et dégagez le bas du rail.

Quelle est la plage de tension d'alimentation du TI-PE80 ?

Le TI-PE80 fonctionne avec une tension d'entrée de 48 à 56V CC. Utilisez une alimentation adaptée, par exemple les modèles TRENDnet TI-S12048 ou TI-S15052.

Le TI-PE80 prend-il en charge le PoE ?

Oui, le TI-PE80 est un switch PoE+ industriel capable d'alimenter des périphériques réseau via ses ports Ethernet.

Combien de ports possède le TI-PE80 ?

Le TI-PE80 est équipé de 8 ports Fast Ethernet avec support PoE+.

Comment connecter l'alimentation électrique au TI-PE80 ?

Connectez l'alimentation (vendue séparément) au bornier fourni en respectant les polarités positives et négatives. Insérez le bornier dans le connecteur du convertisseur.

Que faire si les voyants LED ne s'allument pas après la mise sous tension ?

Vérifiez la connexion de l'alimentation, la polarité et la tension. Assurez-vous que l'alimentation est bien branchée et que le convertisseur est correctement mis à la terre.

Le TI-PE80 peut-il être monté au mur ?

Oui, utilisez les plaques de fixation murale fournies. Fixez les plaques au convertisseur, puis vissez-les au mur.

Quelle est la consommation électrique du TI-PE80 ?

La consommation électrique est de 5.76W, avec une tension d'entrée de 48-56V CC.

Que faire en cas de surchauffe du convertisseur ?

Vérifiez que le courant sur les câbles ne dépasse pas les limites spécifiées. Respectez les codes électriques et assurez une ventilation adéquate autour de l'appareil.

Comment obtenir une version traduite de la notice ?

Sur la page de téléchargement, sélectionnez votre langue et votre email. Une version traduite vous sera envoyée sous peu.

MODE D'EMPLOI TI-PE80 TRENDNET

1. Avant de commencer
2. Références rapides
3. Configurer le switch pour la gestion du réseau local

19 Deutsch

Consignes de sécurité

• Coupez le courant avant de brancher ou retirer quelque module ou câble que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS un voltage supérieur au voltage maximum mentionné sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

1. Avant de commencer

Contenu de l'emballage

• TI-PE50 / TI-PE80 / TI-PG50 / TI-PG80 / TI-PG62 / TI-PG62B / TI-PG80B
• Guide d'installation rapide
- Bornier détachable
- Fixation Rail DIN
- Plaques pour fixation murale

• Réseau existant
- Alimentation électrique

Consommation Électrique

Modèle de switch	Consommation électrique	Fourchette de tension d'entrée DC
TI-PE50	1.68W	48 – 56V DC
TI-PE80	5.76W	48 – 56V DC
TI-PG50	2.24W	48 – 56V DC
TI-PG80	5.76W	48 – 56V DC
TI-PG62	5W	48 – 56V DC
TI-PG62B	2.24W	12 – 56V DC
TI-PG80B	5W	12 – 56V DC

Alimentation

Modèle de Alimentation électrique	Puissance max. Fourni	Sortie DC	Type
TI-S12048	120W	48V / 2.5A	Rail DIN
TI-S15052	150W	52V / 2.89A	Rail DIN
TI-S24048	240W	48V / 5A	Rail DIN
TI-S24052	240W	52V / 4.61A	Rail DIN
TI-S48048	480W	48V / 10A	Rail DIN

Remarque: Sélectionnez l'alimentation électrique appropriée en fonction du modèle de switch que vous avez acheté.

2. Référence rapides

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous.

3. Installation du matériel

Le Switch peut être placé sur un bureau, sur un mur ou fixé sur un Rail DIN.

Instructions de fixation sur Rail DIN

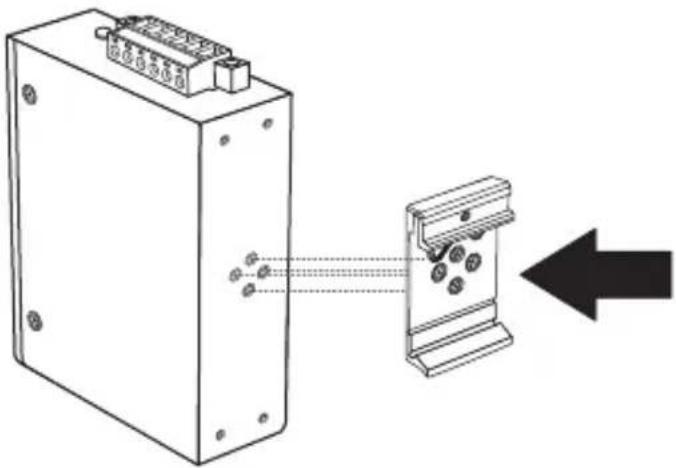

1. Fixez le support de fixation Rail DIN au switch.

Remarque: Le switch peut être différent de celui montré dans les exemples ci-dessous.

1. Installez le appareil en face du Rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation de l'appareil

1. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du Rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale à l'switch.
2. Installez le appareil.

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

Remarque: Le modèle du switch et l'alimentation peuvent être différents de ceux montrés dans l'exemple ci-dessous. Les borniers peuvent comporter 4 broches (double entrée d'alimentation uniquement) ou 6 broches (double entrée d'alimentation avec sortie relais d'alarme) avec des différences d'identification.

1. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

Remarque: Veuillez vous reporter à la section Définition des LED des pages 8-11 pour plus de détails sur votre modèle de switch.

Si disponible sur votre switch, la fiche DIN à 4 broches peut également être utilisée comme entrée d'alimentation supplémentaire (adaptateur 48VDC3000 vendu séparément).

Modèle: TI-PE50 / TI-PE80 / TI-PG50 / TI-PG80 / TI-PG62 / TI-PG62B / TI-PG80B

Nom du produit: Switch Rail DIN Fast Ethernet PoE+ industriel à 5 ports Switch Rail DIN Fast Ethernet PoE+ industriel à 8 ports Switch Rail DIN PoE+ Gigabit industriel à 5 ports Switch Rail DIN PoE+ Gigabit industriel à 8 ports Switch Rail DIN PoE+ Gigabit industriel renforcé à 7 ports Switch Rail DIN PoE+ Gigabit industriel à 7 ports (12 – 56V) Switch Rail DIN PoE+ Gigabit industriel à 8 ports (24 – 56V)

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1:2014 (Seconde Édition)

CEM	EN 55032:2015	IEC 61000-4-5: 2014/A1:2017
	AS/NZS CISPR 32:2015	IEC 61000-4-6: 2013/COR1:2015
	EN 55035:2017/A11:2020	IEC 61000-4-8: 2009
	IEC 61000-4-2: 2008	EN 61000-6-4: 2007 + A1:2011 (TI-PG62B)
	IEC 61000-4-3: 2020	EN 55011: 2009 + A1: 2010 (TI-PG62B)
	IEC 61000-4-4: 2012	EN 50155:2007 (Clause 5.4, 5.5) (TI-PG62B)

Ce produit est conforme à la directives suivante.

Directives:	Directive CEM 2014/30/UE
	Directive RoHS 2011/65/UE
	Directive 2015/863/UE (RoHS 3)
	Directive WEEE 2012/19/UE
	REACH Réglement (CE) N° 1907/2006
	Directive Basse Tension 2014/35/UE

Date: 24 septembre, 2024

Nom: Sonny Su

Position: Vice-président de Technologie
