ATL-PO-304 - Robinet FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine
Marque	Franke
Modèle	ATL-PO-304
Pression de service idéale	4 bars (400 kPa)
Pression de service maximale	8 bars (800 kPa)
Pression de service minimale	2 bars (200 kPa)
Température de l'eau idéale	60 °C
Température de l'eau maximale	70 °C
Diamètre du trou de montage	35 mm
Matériau	Laiton chromé
Type de cartouche	Disque céramique
Douchette extractible	Oui
Aérateur	Oui (avec clé de démontage)
Raccordement	Flexibles d'alimentation 1/2"
Contenu de l'emballage	Robinet, joint torique, rondelle caoutchouc, bride plastique, plaque fixation, écrou, flexibles, clés
Entretien recommandé	Nettoyer avec éponge douce et eau savonneuse ; éviter détergents agressifs
Protection contre le gel	Débrancher les tuyaux, ouvrir la poignée pour vidanger, couvrir
Pièces de rechange disponibles	Ensemble poignée, cartouche, tête pulvérisation, flexibles, douchette, jeu de fixation
Garantie	Consulter le service client Franke

FOIRE AUX QUESTIONS - ATL-PO-304 FRANKE

Comment installer le robinet Franke ATL-PO-304 ?

Coupez l'alimentation en eau, percez un trou de 35 mm si nécessaire, placez le joint torique, insérez le robinet, installez la rondelle, bride et plaque de fixation, serrez l'écrou, raccordez les flexibles, puis ouvrez l'eau et vérifiez l'absence de fuites.

Quelle pression d'eau est recommandée pour ce robinet ?

La pression de service idéale est de 4 bars (400 kPa), avec une plage admissible de 2 à 8 bars.

Comment remplacer la cartouche du robinet ?

Coupez l'eau, ouvrez brièvement le robinet pour évacuer la pression, retirez la poignée avec une clé Allen de 2,5 mm, dévissez le capuchon, dévissez l'écrou de blocage, soulevez la cartouche et remplacez-la, puis remontez dans l'ordre inverse.

Comment nettoyer l'aérateur du robinet ?

Utilisez la clé de l'aérateur fournie pour le dévisser, retirez-le, nettoyez les dépôts avec de l'eau et une brosse douce, puis revissez-le.

Que faire en cas de fuite au niveau du robinet ?

Vérifiez d'abord le serrage des raccords et l'état du joint torique. Si la fuite persiste, il peut être nécessaire de remplacer la cartouche céramique ou le joint.

Le robinet supporte-t-il l'eau chaude ?

Oui, la température maximale de l'eau est de 70 °C. La température idéale est de 60 °C.

Comment entretenir la finition chromée ?

Nettoyez régulièrement avec une éponge douce et de l'eau savonneuse. Évitez les détergents agressifs, le chlore et les éponges métalliques.

Quels accessoires sont inclus dans l'emballage ?

L'emballage contient : le robinet, un joint torique, une rondelle en caoutchouc, une bride plastique, une plaque de fixation, un écrou de serrage, des flexibles d'alimentation, une clé d'aérateur et une clé Allen.

Comment protéger le robinet du gel ?

Si installé à l'extérieur, débranchez les tuyaux d'alimentation, ouvrez la poignée pour vidanger l'eau, puis couvrez le robinet d'un revêtement protecteur pour le garder au chaud.

Où trouver des pièces de rechange pour ce modèle ?

Contactez le service client Franke ou consultez la liste des pièces de rechange dans la notice : ensemble poignée (F4202), cartouche (F206502), tête de pulvérisation (F7201), flexibles (F3320), douchette (F7203), jeu de fixation (F4203).

MODE D'EMPLOI ATL-PO-304 FRANKE

FR Manuel d'installation Robinet de cuisine

Overview 4

Contents in box 4

Technical data 5

Contenu de l'emballage 18

Caractéristiques techniques 19

Instructions d'installation 19

Nettoyage et entretien 21

Remplacement de la cartouche 21

Entretien général 21

Liste des pièces de rechange/de remplacement

22

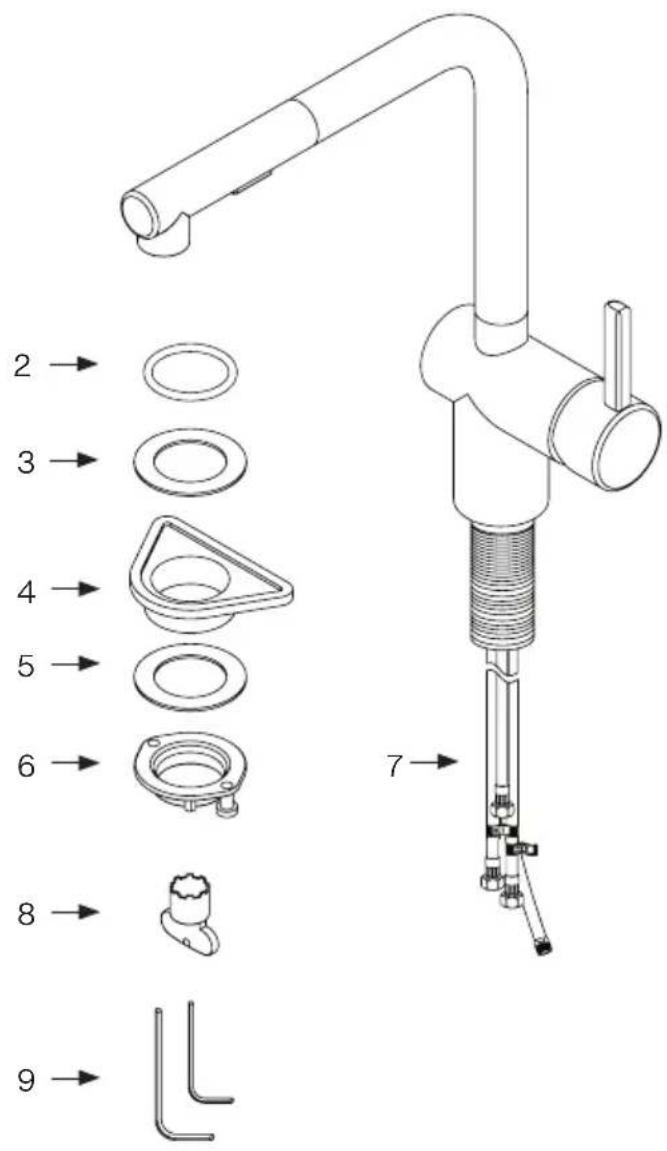

Contenu de l'emballage ATL-PO-304

1. Ensemble robinet
2. Joint torique en caoutchouc
3. Rondelle en caoutchouc
4. Bride plastique
5. Plaque de fixation
6. Écrou de serrage
7. Flexibles d'alimentation
8. Clé de l'aérateur
9. Clé Allen

Caractéristiques techniques

Caractéristiques d'exploitation Valeur
Pression de service (idéale) 60 PSI 4 bars 400 kPa
Pression de service (max.) 115 PSI 8 bars 800 kPa
Pression de service (min.) 30 PSI 2 bars 200 kPa
Température de l'eau (idéale) 140 °F 60 °C
Température de l'eau (max.)	158 °F	70 °C
Taille du trou de robinet	13/8"	35 mm

Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 conforme Q<1) & NSF 372. Le robinet est également conforme aux exigences d'utilisation de l'eau définies par la Commission de l'énergie de Californie et le Département américain de l'Énergie.

Instructions d'installation

1. Sortir tous les éléments de l'emballage et en vérifier l'intégralité.
2. Couper l'alimentation en eau.
3. Retirez le robinet et le matériel de son emballage de protection; le robin et est assemble. Retirez les pièces de fixation.
4. Percez un trou de montage de 35 mm de diamètre dans la position souhaltee (s'il n'y en a pas).

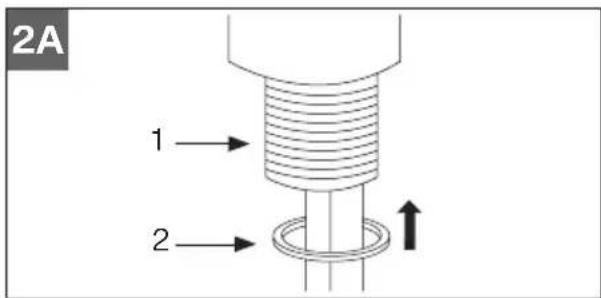

5. S'assurer que le joint torique en caoutchouc (2) est en place dans la base du robinet (1) (fig. 2A).

2A 1 2

1. Insérer le robinet dans l'orifice en faisant passer les flexibles premièrement (fig. 2B).

Attention : Le joint torique en caoutchouc (2) doit se trouver entre le comptoir et la base du robinet.

Ne pas utiliser de mastic ou autre produit d'étanchéité à cet endroit.

Remarques : Installation sur surface solide : la surface de montage sur le comptoir doit être plane et exempte de tout débris, sans quoi, le robinet ne pourra pas être installé correctement et pourrait fuir.

2B 3 4 5 6

FR

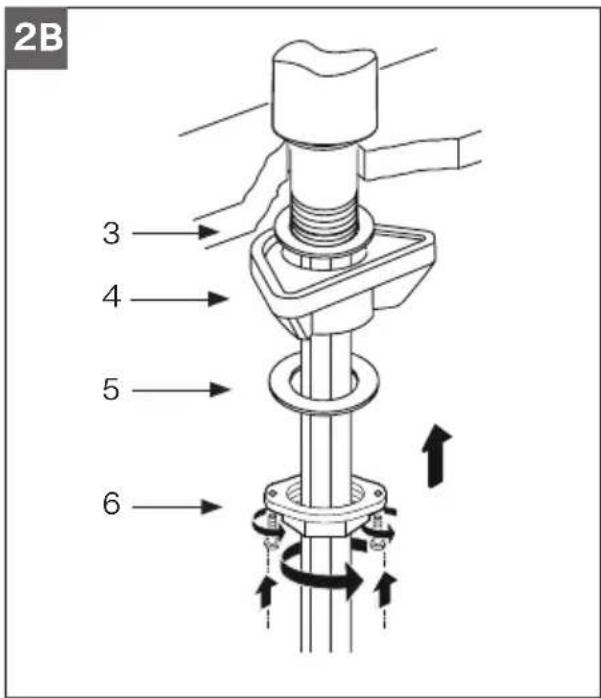

1. Installer la quincaillerie de montage sur la tige de montage de la base du robinet (1) sous la surface de montage en procédant dans l'ordre suivant, tel qu'illustré : rondelle de caoutchouc (3), bride plastique (4) et plaque de fixation (5) (fig. 2B).
2. Fixer le robinet en serrant l'écrou de serrage (6) sur la tige de montage de la base du robinet (1) et serrer les vis dans l'écrou de serrage (6) (fig. 2B).

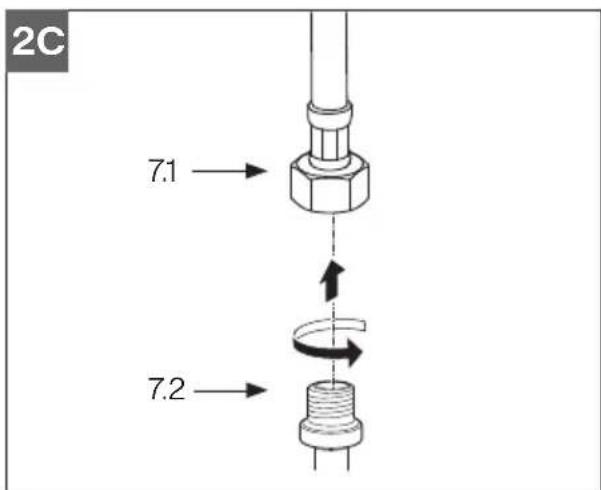

3. Raccorder le flexible de pulvérisation (7.1) au flexible d'alimentation de pulvérisation (7.2) (fig. 2C).

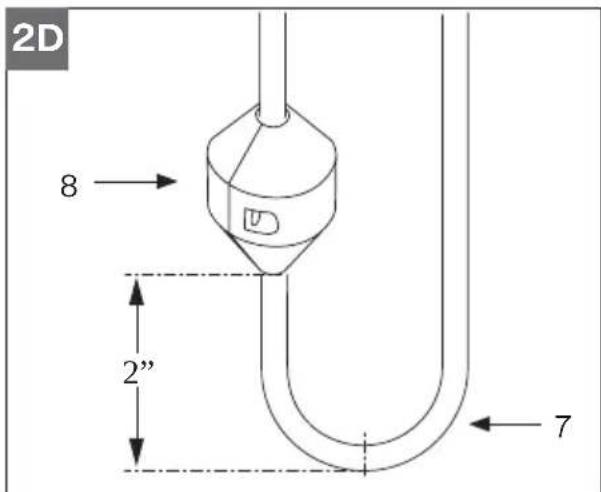

1. Fixer le poids (8) sur le flexible de pulvérisation (7) à environ 2 po (50 mm) au-dessus du coude dans le bas du flexible de pulvérisation (fig. 2D).

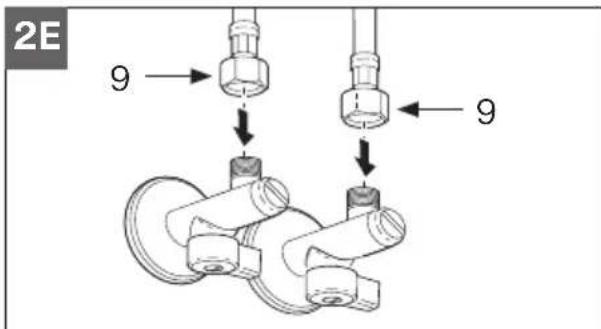

1. Raccorder les flexibles d'alimentation (9) à l'alimentation en eau domestique (fig. 2E).

2E 9 → ↓ ↓ ↓ 9 ← ↓

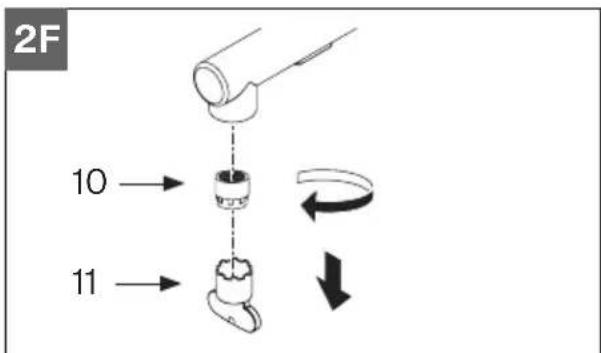

1. Enlever l'aérateur (10) à l'aide de la clé de l'aérateur (11) (fig 2F).

2F 10 → 11 →

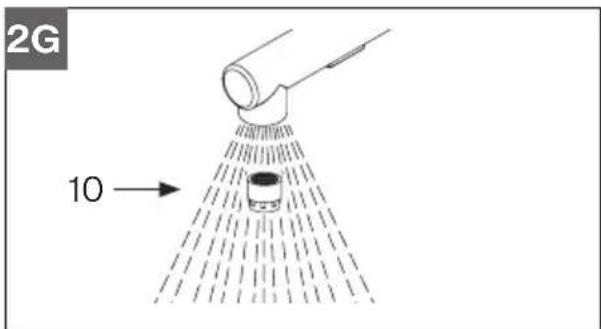

1. Ouvrir l'eau, faire couler le robinet et l'aérateur (10) pour éliminer les éventuels débris et vérifier l'absence de fuites (fig. 2G).

2G 10 →

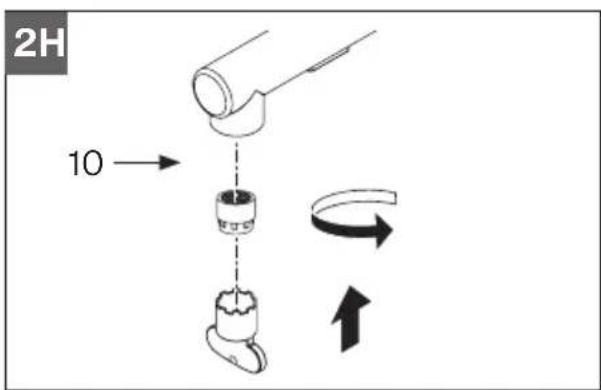

1. Réinstaller l'aérateur (13) et s'assurer que tout fonctionne correctement (fig. 2H).

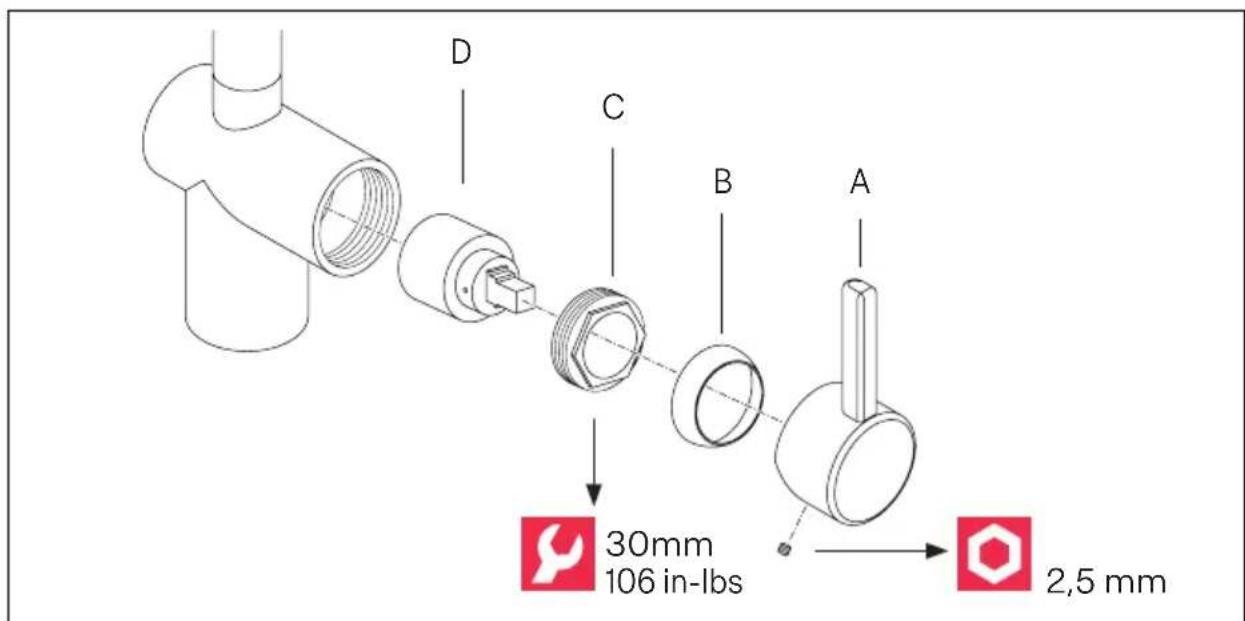

Remplacement de la cartouche

1. Couper l'alimentation d'eau vers le robinet.
2. Ouvrir brièvement le robinet pour éliminer la pression à l'intérieur.
3. Placer la poignée du robinet en position « OFF ».
4. Démonter la vis de pression de l'ensemble poignée (A) à l'aide d'une clé Allen de 2,5 mm.
5. Soulever la poignée (A) du corps du robinet.
6. Dévisser le capuchon de cartouche (B) du corps du robinet.
7. Dévisser l'écrou de blocage de cartouche (C).
8. Soulever la cartouche à disque céramique (D) du corps et la remplacer par une pièce neuve. S'assurer que les deux ergots en bas de la cartouche sont bien positionnés dans les trous correspondants sur la base du corps.
9. Remonter le robinet en procédant dans l'ordre inverse.
10. Vérifier l'absence de fuites.

Entretien général

Nettoyer régulièrement l'aérateur pour éliminer les dépôts.

Ne pas utiliser de détergents agressifs, de solvants, de produits chimiques, spécialement du CHLORE, ou des éponges métalliques, car ceux-ci pourraient endommager la finition de la surface. Toujours nettoyer avec une éponge douce et de l'eau savonneuse.

Ne pas stocker de produits chimiques ou détergents à proximité immédiate du robinet et des flexibles de raccordement. Les vapeurs des produits chimiques peuvent être à l'origine de dommages.

Attention! Pour l'installation à l'extérieur, le produit doit être protégé des températures de gel. Débranchez les tuyaux d'alimentation en eau chaude et froide de la maison, ouvrez la polgnée pour évacuer toute l'eau. Recouvrez le robinet d'un revétement protecteur pour le garder au chaud.

D C B A 30mm 106 in-lbs 2,5 mm

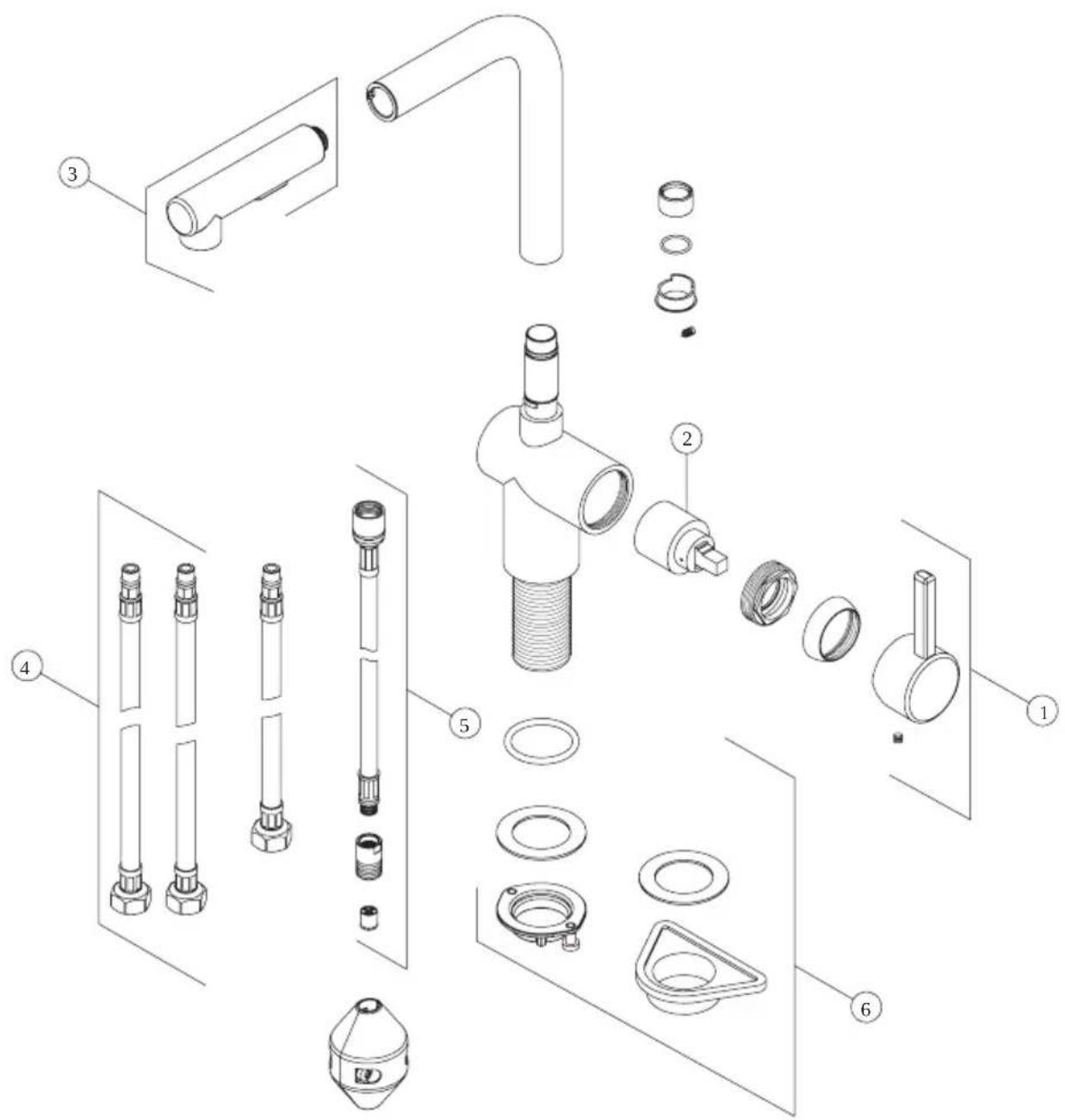

Liste des pièces de rechange/de remplacement

1	F4202 Ensemble poignée
2	F206502 Cartouche
3	F7201 Ensemble tête de pulvérisation
4	F3320 Flexible d'alimentation en eau chaude et froide
5	F7203 Flexible de la douchette extractible
6	F4203 Jeu de fixation

Pour de plus amples informations sur nos produits, leur installation et la garantie, veuillez contacter notre service clients :
