Tipo de producto	Grifo de cocina
Marca	Franke
Modelo	ATL-PO-304
Presión de servicio ideal	4 bares (400 kPa)
Presión de servicio máxima	8 bares (800 kPa)
Presión de servicio mínima	2 bares (200 kPa)
Temperatura del agua ideal	60 °C
Temperatura del agua máxima	70 °C
Diámetro del orificio de montaje	35 mm
Material	Latón cromado
Tipo de cartucho	Disco cerámico
Ducha extraíble	Sí
Aireador	Sí (con llave de desmontaje)
Conexión	Mangueras de alimentación 1/2"
Contenido del embalaje	Grifo, junta tórica, arandela de goma, brida de plástico, placa de fijación, tuerca, mangueras, llaves
Mantenimiento recomendado	Limpiar con esponja suave y agua jabonosa; evitar detergentes agresivos
Protección contra heladas	Desconectar las mangueras, abrir la manija para vaciar, cubrir
Piezas de repuesto disponibles	Conjunto de manija, cartucho, cabezal de rociado, mangueras, ducha, juego de fijación
Garantía	Consultar al servicio al cliente de Franke

Preguntas frecuentes - ATL-PO-304 FRANKE

¿Cómo instalar el grifo Franke ATL-PO-304?

Corte el suministro de agua, perfore un agujero de 35 mm si es necesario, coloque la junta tórica, inserte el grifo, instale la arandela, la brida y la placa de fijación, apriete la tuerca, conecte las mangueras, luego abra el agua y verifique que no haya fugas.

¿Qué presión de agua se recomienda para este grifo?

La presión de servicio ideal es de 4 bares (400 kPa), con un rango admisible de 2 a 8 bares.

¿Cómo reemplazar el cartucho del grifo?

Corte el agua, abra brevemente el grifo para evacuar la presión, retire la manija con una llave Allen de 2,5 mm, desenrosque la tapa, desenrosque la tuerca de bloqueo, levante el cartucho y reemplácelo, luego vuelva a montar en orden inverso.

¿Cómo limpiar el aireador del grifo?

Use la llave del aireador suministrada para desenroscarlo, retírelo, limpie los depósitos con agua y un cepillo suave, luego vuelva a enroscarlo.

¿Qué hacer en caso de fuga en el grifo?

Primero verifique el apriete de las conexiones y el estado de la junta tórica. Si la fuga persiste, puede ser necesario reemplazar el cartucho cerámico o la junta.

¿El grifo soporta agua caliente?

Sí, la temperatura máxima del agua es de 70 °C. La temperatura ideal es de 60 °C.

¿Cómo mantener el acabado cromado?

Limpie regularmente con una esponja suave y agua jabonosa. Evite detergentes agresivos, cloro y esponjas metálicas.

¿Qué accesorios se incluyen en el embalaje?

El embalaje contiene: el grifo, una junta tórica, una arandela de goma, una brida de plástico, una placa de fijación, una tuerca de apriete, mangueras de alimentación, una llave de aireador y una llave Allen.

¿Cómo proteger el grifo de las heladas?

Si se instala en el exterior, desconecte las mangueras de alimentación, abra la manija para vaciar el agua, luego cubra el grifo con un revestimiento protector para mantenerlo caliente.

¿Dónde encontrar piezas de repuesto para este modelo?

Contacte al servicio al cliente de Franke o consulte la lista de piezas de repuesto en el manual: conjunto de manija (F4202), cartucho (F206502), cabezal de rociado (F7201), mangueras (F3320), ducha (F7203), juego de fijación (F4203).

MANUAL DE USUARIO ATL-PO-304 FRANKE

ES Manual de instalación Grifo de cocina

Información general 11

Contenido de la caja 11

Datos técnicos 12

Instrucciones de instalación 12

Limpieza y mantenimiento 14

Sustitución del cartucho 14

Mantenimiento general 14

Lista de partes/refacciones 15

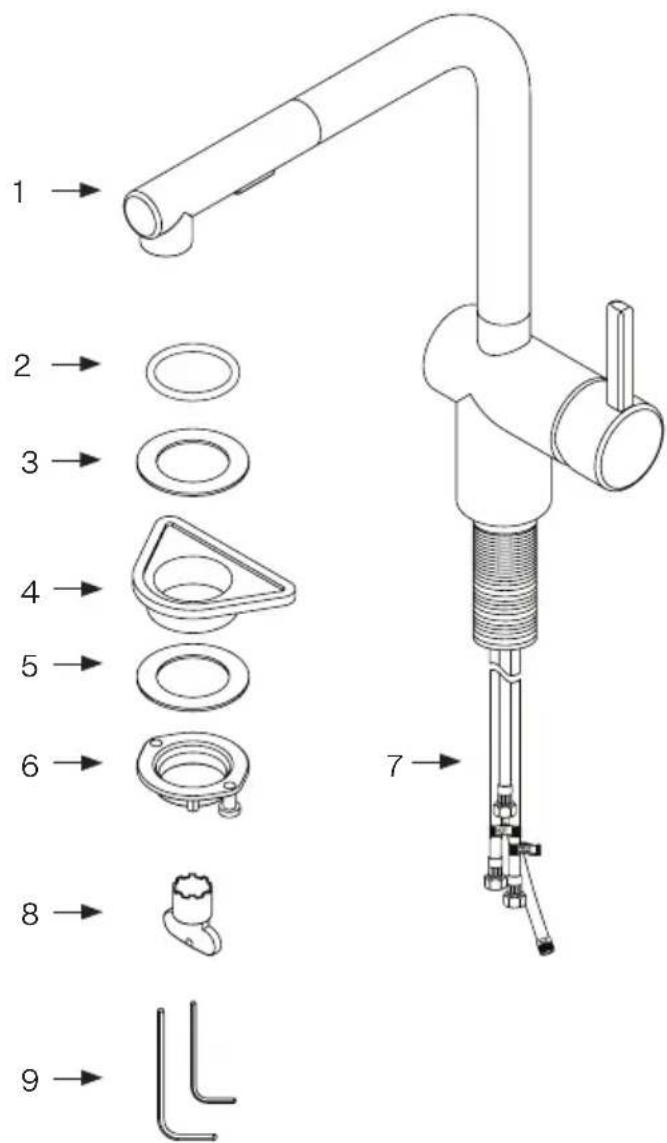

Contenido de la caja ATL-PO-304

1. Conjunto de la llave
2. Empaque de goma
3. Rondana de huler
4. Brida de plástico
5. Placa de fijación
6. Tuerca de fijación
7. Mangueras de suministro
8. Llave para el aireador
9. Llave hexagonal

Datos técnicos

Datos de operación Valor
Presión de operación (ideal) 60 PSI 4 bar 400 kPa
Presión de operación (máx.) 115 PSI 8 bar 800 kPa
Presión de operación (mín.) 30 PSI 2 bar 200 kPa
Temperatura del agua (ideal) 140°F 60°C
Temperatura del agua (máx.)	158°F	70°C
Tamaño de la perforación para la llave	1 3/8"	35mm

Certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 sumiso, Q<1) & NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

1. Saque todo el contenido de la caja y compruebe que esté completo.
2. Interrumpa el suministro de agua.
3. Retire el grifo (1) y el hardware de su embalaj protector - el grifo viene ensamblado. Retire el hardware de fijación.
4. Realice una perforación de 13/8" de diámetro (35 mm) en la superficie de montaje deseada (si no se encuentra una disponible).

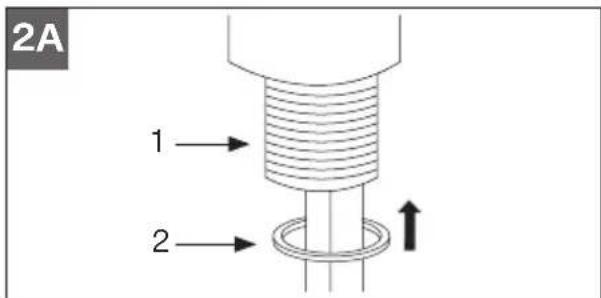

5. Asegúrese de que el empaque de goma (2) se encuentre colocado en la base de la llave (1) (fig. 2A).

1. Inserte la llave en la perforación, introduciendo primero las mangueras (fig. 2B).

Atención: El empaque de goma (2) debe quedar asentado entre la cubierta y la base de la llave.

No use masilla ni ningún otro sellador en este lugar.

Notas: Instalación en una superficie sólida: la superficie de montaje en la cubierta debe ser plana y estar libre de elementos extraños o, de lo contrario, la llave podría no quedar asentada adecuadamente y tener fugas.

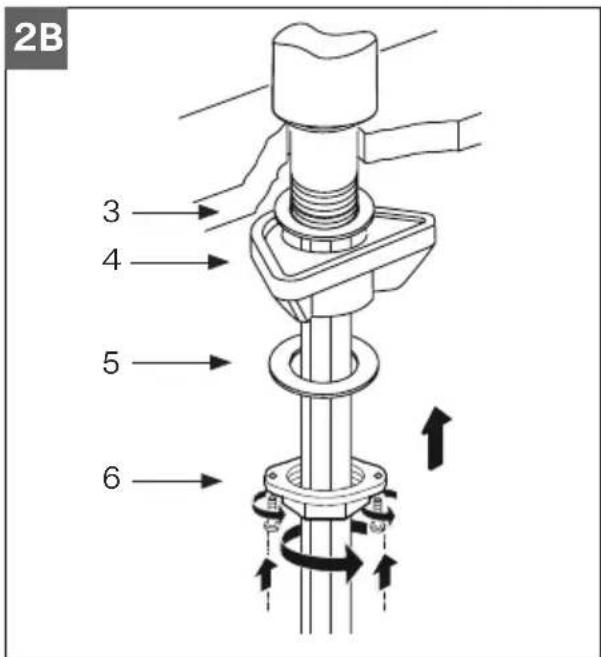

1. Instale los accesorios de montaje en el vástago de montaje de la base de la llave (1) por debajo de la superficie de montaje en el siguiente orden: rondana de hule (3), brida de plástico (4) y placa de fijación (5) (fig. 2B).
2. Asegure la llave apretando la tuerca de fijación (6) en el vástago de montaje de la base de la llave (1) y apriete los tornillos en la tuerca de fijación (6) (fig. 2B).

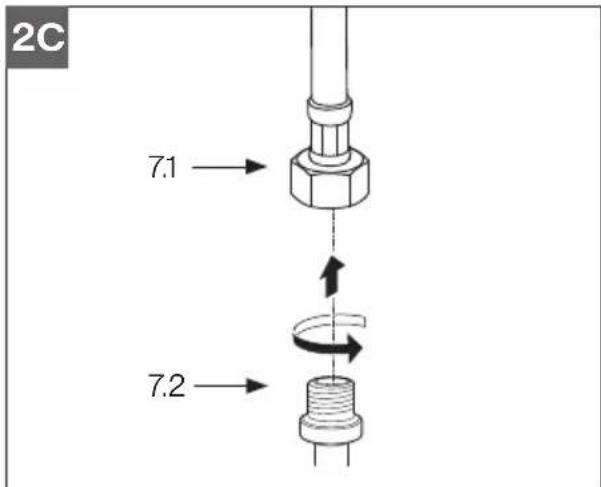

3. Conecte la manguera de rocío (7.1) a la manguera de suministro de rocío (7.2) (fig. 2C).

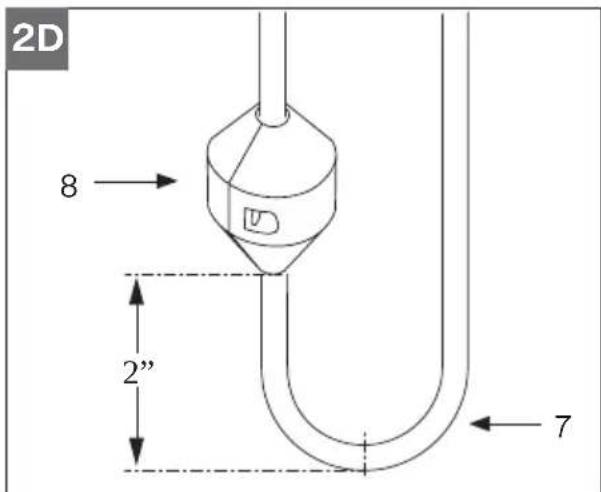

1. Conecte el peso (7) a la manguera de rocío (8) aproximadamente 2" (50 mm) por encima de la curva en la parte inferior de la manguera de rocío (fig. 2D).

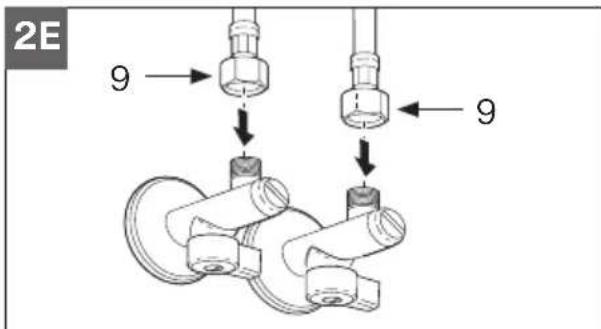

1. Conecte las mangueras de suministro flexibles (9) al suministro de agua de la casa (fig. 2E).

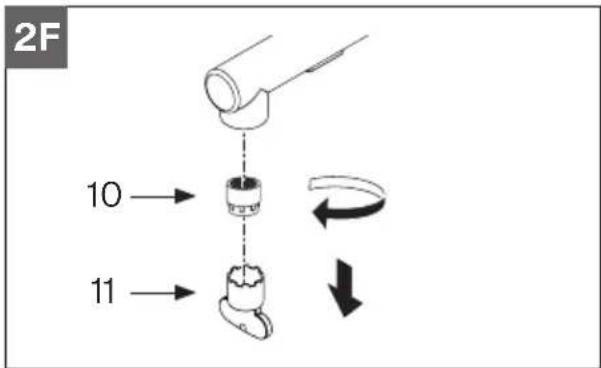

1. Remueva el aireador (10) con la llave para el aireador (11) (fig. 2F).

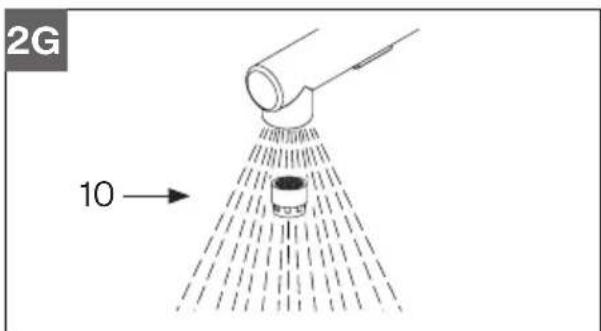

1. Abra la llave, deje correr el agua para remover cualquier elemento extraño de la llave y el aireador (10) y compruebe que no haya fugas (fig. 2G).

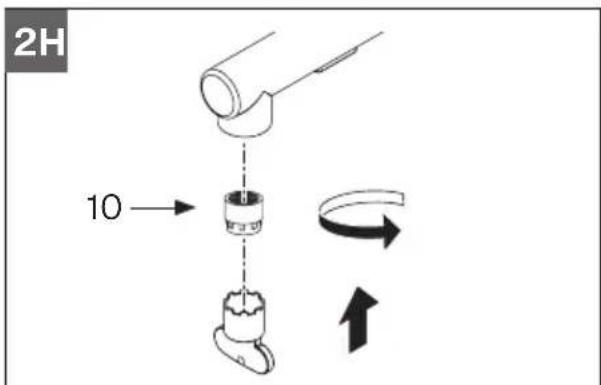

1. Vuelva a colocar el aireador (10) y asegúrese de que todo funcione correctamente (fig. 2H).

Limpieza y mantenimiento

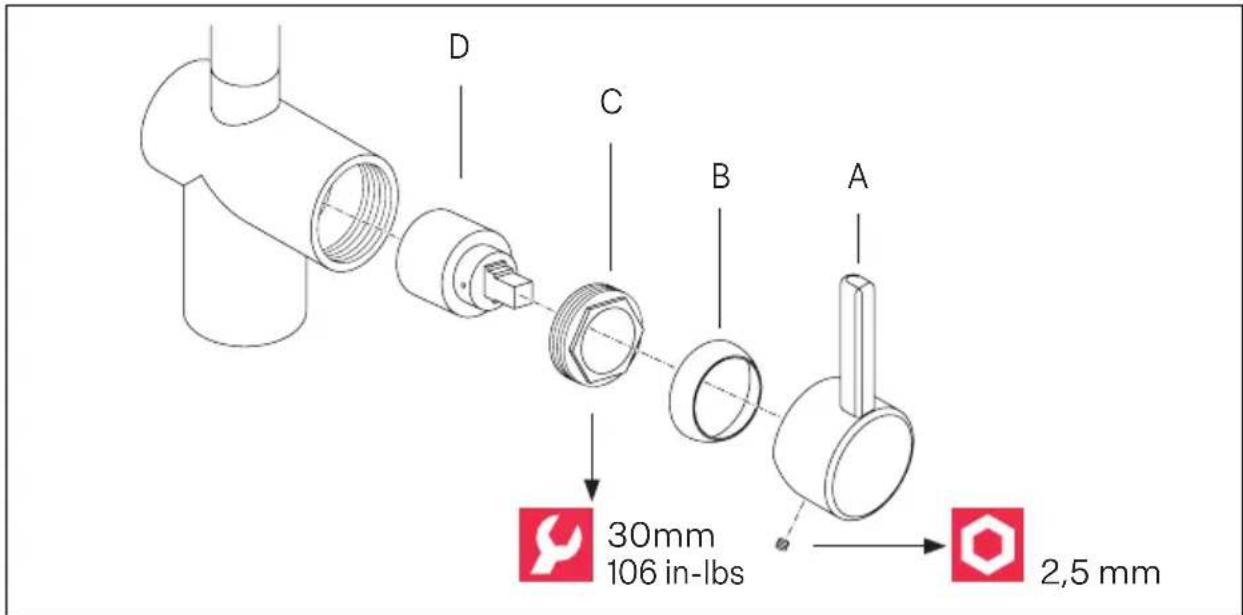

Sustitución del cartucho

1. Interrumpa el suministro de agua a la llave.
2. Abra momentáneamente la llave para liberar cualquier presión residual en el interior de la llave.
3. Gire la palanca de la llave a la posición de „CERRADO“.
4. Remueva el tornillo de ajuste del conjunto de la palanca (A) con una llave hexagownal de 2,5 mm.
5. Hale la palanca (A) desde el cuerpo de la llave.
6. Desenrosque el capuchón del cartucho (B) del cuerpo de la llave.
7. Desenrosque la tuerca de fijación del cartucho (C).
8. Extraiga el cartucho de disco cerámico (D) del cuerpo y sustitúyalo por uno nuevo. Asegúrese de que las dos lengüetas de la base del cartucho embonen adecuadamente en los agujeros de la parte inferior del cuerpo.
9. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.

Mantenimiento general

Limpie periódicamente el aireador para eliminar cualquier acumulación de residuos.

No use detergentes fuertes, disolventes, agentes químicos, especialmente CLORO, ni esponjas metálicas, ya que pueden dañar el acabado de la superficie. Limpie solamente con una esponja suave y agua jabonosa.

No guarde productos químicos ni agentes de limpieza en las inmediaciones de la llave y sus mangueras de conexión. Los vapores químicos podrían causar daños.

Atención! Para la Instalación en exterlores, el producto debe estar protegido contra temperaturas

heladas. Desconecte de la casa las mangueras de suministro de agua fria y caliente, abra la manija para vaciar toda el agua. Cubra el grifo con una cubierta protectors para mantenerlo caliente.

1	F4202 Conjunto de palanca
2	F206502 Cartucho
3	F7201 Conjunto del cabezal de rocío
4	F3320 Manguera de suministro en caliente y frío
5	F7203 Manguera deslizable de rocío
6	F4203 Set de fijación

Para cualquier información adicional acerca de nuestros productos, acerca de la instalación o de la garantía, póngase en contacto con nuestro departamento de servicio al cliente:

Teléfono: 1-800-626-5771

[e-mail]

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Phone:[phone]

[e-mail]

Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html
