B-10 - Haut-parleur KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de haut-parleur	Haut-parleur passif
Réponse en fréquence	65 Hz - 20 kHz
Impédance	8 ohms
Puissance nominale	50 Watts
Puissance maximale	200 Watts
Dimensions	30.5 cm x 20.3 cm x 23.6 cm
Poids	3.6 kg
Type de connexion	Bornes à vis
Utilisation recommandée	Home cinéma, musique
Maintenance	Nettoyage avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Garantie	2 ans

FOIRE AUX QUESTIONS - B-10 KLIPSCH

Comment connecter mon KLIPSCH B-10 à mon appareil audio ?

Utilisez des câbles audio appropriés pour connecter les bornes de sortie de votre ampli aux bornes d'entrée de votre KLIPSCH B-10. Assurez-vous que les connexions sont sécurisées.

Quels sont les spécifications de puissance recommandées pour le KLIPSCH B-10 ?

Le KLIPSCH B-10 fonctionne de manière optimale avec des amplificateurs ayant une puissance de 10 à 100 watts par canal.

Comment régler les basses sur mon KLIPSCH B-10 ?

Le KLIPSCH B-10 est conçu pour offrir un son équilibré. Utilisez l'égaliseur de votre appareil audio pour ajuster les basses selon vos préférences.

Mon KLIPSCH B-10 ne produit pas de son, que puis-je faire ?

Vérifiez les connexions des câbles, assurez-vous que votre appareil audio est allumé et que le volume est réglé correctement. Testez également avec un autre appareil pour isoler le problème.

Comment nettoyer mon KLIPSCH B-10 ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les nettoyants abrasifs ou liquides qui pourraient endommager le haut-parleur.

Le KLIPSCH B-10 est-il compatible avec les systèmes surround ?

Oui, le KLIPSCH B-10 peut être utilisé comme haut-parleur d'appoint dans un système surround, en fonction de la configuration de votre système audio.

Quelle est la garantie du KLIPSCH B-10 ?

Le KLIPSCH B-10 est généralement couvert par une garantie limitée de 2 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions spécifiques de votre achat.

Peut-on utiliser le KLIPSCH B-10 à l'extérieur ?

Le KLIPSCH B-10 est conçu pour un usage intérieur. L'utilisation à l'extérieur peut endommager le haut-parleur en raison de l'humidité et des intempéries.

Quels sont les dimensions du KLIPSCH B-10 ?

Les dimensions du KLIPSCH B-10 sont de 20 cm de large, 35 cm de haut et 25 cm de profondeur.

Où puis-je trouver des pièces de rechange pour le KLIPSCH B-10 ?

Les pièces de rechange pour le KLIPSCH B-10 peuvent être trouvées sur le site officiel de KLIPSCH ou chez des revendeurs autorisés.

MODE D'EMPLOI B-10 KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
10. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot'appareil afin d'éviter un renversement pouvant causer des blessures.
11. NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.

Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence, dans la documentation qui accompagne l'appareil, de consignes d'utilisation et de maintenance importantes.

L'éclair fléché dans un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

AVERTISSEMENT : Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

AVERTISSEMENT

AVERTISSEMENT : Ne pas ouvrir ! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

PLACEMENT DANS LA PIÈCE

Avant de commencer – Certaines enceintes Klipsch B-10 sont dotées de pieds en caoutchouc pouvant être installés avant l'utilisation. Voir Figure 1. Elles ont également des encoches en trou de serrure à l'arrière pour un montage mural. Reportez-vous à la figure 2.

Enceintes des canaux principaux gauche et droit - Pour optimiser le fonctionnement, Klipsch conseille de placer les enceintes à une distance de 2 à 4,5 m l'une de l'autre et à 60 cm minimum des murs latéraux et arrière. Elles doivent être à la hauteur de l'oreille d'un auditeur assis. Vous pouvez aussi les orienter légèrement vers le centre de la pièce pour une meilleure restitution stéréophonique. La distance entre la position d'écoute et les enceintes doit être environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous à la figure 3.

RACCORDEMENT

Raccordement conventionnel – En utilisant du fil de haut-parleur d'un calibre minimum de 16, raccordez la borne « positive » (+) ROUGE de l'enceinte GAUCHE à la borne « positive » (+) ROUGE. du canal GAUCHE de l'amplificateur. Raccordez la borne « négative » (-) NOIRE de l'enceinte GAUCHE à la borne « négative » (-) NOIRE du canal GAUCHE de l'amplificateur. Répétez cette procédure pour le raccordement de l'autre enceinte aux canaux correspondants de l'amplificateur. Voir la figure 4. Vérifiez qu'aucune partie dénudée de fil de raccordement ne touche une autre borne car cela pourrait provoquer un court-circuit et endommager le matériel.

Caractéristiques de l'amplificateur – Les enceintes Klipsch offrent un rendement élevé et peuvent fonctionner correctement avec une grande variété d'amplificateurs. L'impédance de 8 ohms de l'enceinte est compatible avec toutes les enceintes Klipsch et celles-ci fonctionnent à de très hauts niveaux avec une distorsion harmonique faible. Le réglage du volume doit être effectué avec précaution car les enceintes Klipsch peuvent fournir une forte puissance acoustique. Un volume excessif pendant de longues durées peut endommager l'ouïe de façon irréversible. L'utilisation d'une puissance d'amplification excessive peut aussi endommager les enceintes. Adressez-vous au revendeur pour vérifier que l'amplificateur utilisé convient à l'application. Nous voulons que vous bénéficiez du plaisir de l'écoute pour toujours.

ENTRETIEN ET NETTOYAGE

Le nettoyage de vos enceintes ne demande qu'un époussetage de temps en temps. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer les grilles à l'aide d'une brosse d'aspirateur.

Autorisation de porter la marque CE, conformité à la directive basse tension 2006/95/CE de l'Union Européenne ; conformité aux directives de l'Union européenne CEM 2004/108/CE et 2005/32/CE sur les exigences Ecodesign.

AVIS WEEE

Remarque : Cette marque n'est applicable qu'aux pays de l'Union Européenne (EU) et à la Norvège.

Cet appareil est étiqueté conformément à la directive européenne 2002/96/CE relative à la gestion des déchets d'équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il faut le déposer dans une décharge adéquate permettant la récupération et le recyclage.

ENREGISTREMENT DU PRODUIT

Enregistrez le produit en ligne à l'adresse www.klipsch.com/register.

• Klipsch vous tiendra au courant des nouveaux produits et des promotions.
• Vos coordonnées ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées pour la garantie.
  Conservez le reçu pour les réclamations dans le cadre de la garantie.

Figure 1 Enceintes de bibliothèque

Pied en caoutchouc

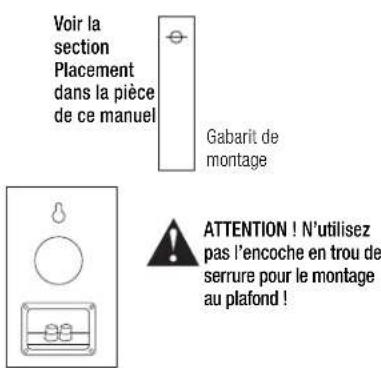

Figure 2 Enceintes ambiophoniques à montage mural

Voir la section Placement dans la pièce de ce manuel Gabarit de montage ATTENTION ! N'utilisez pas l'encoche en trou de serrure pour le montage au plafond!

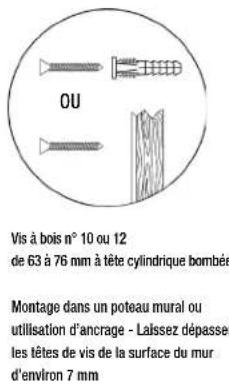

OU Vis à bois n° 10 ou 12 de 63 à 76 mm à tête cylindrique bombée Montage dans un poteau mural ou utilisation d'ancrage - Laissez dépasser les têtes de vis de la surface du mur d'environ 7 mm

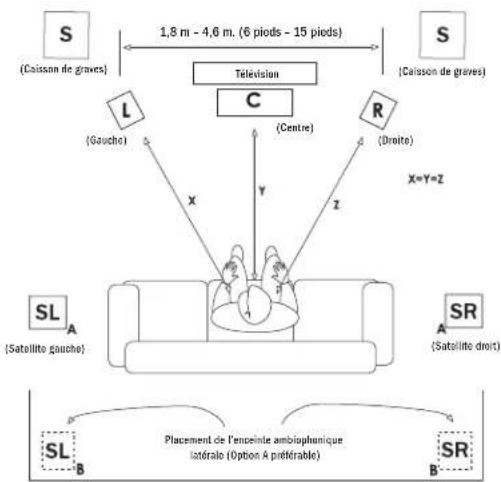

Placement des enceintes dans la zone d'écoute

