Caractéristiques techniques	Point d'accès sans fil Renkforce RF-CAP-800, norme Wi-Fi 802.11ac, double bande (2.4 GHz et 5 GHz), débit jusqu'à 800 Mbps.
Utilisation	Idéal pour étendre la couverture Wi-Fi dans les grandes maisons ou bureaux, compatible avec tous les appareils Wi-Fi.
Maintenance et réparation	Vérifier régulièrement les mises à jour du firmware, nettoyer les ports et les antennes pour un fonctionnement optimal.
Sécurité	Supporte les protocoles de sécurité WPA/WPA2, possibilité de configurer un réseau invité pour plus de sécurité.
Informations générales	Dimensions compactes, installation facile via l'interface web, garantie de 2 ans.

FOIRE AUX QUESTIONS - RF-CAP-800 Renkforce

Comment réinitialiser le point d'accès Renkforce RF-CAP-800?

Pour réinitialiser le Renkforce RF-CAP-800, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Comment configurer le Renkforce RF-CAP-800?

Connectez-vous à l'interface web du Renkforce RF-CAP-800 en entrant l'adresse IP par défaut dans votre navigateur. Suivez les instructions à l'écran pour configurer le réseau sans fil, y compris le nom du réseau (SSID) et le mot de passe.

Que faire si le point d'accès ne se connecte pas à Internet?

Vérifiez les connexions réseau et assurez-vous que le câble Ethernet est correctement branché. Assurez-vous également que le routeur principal est opérationnel et que les paramètres de configuration du point d'accès sont corrects.

Comment mettre à jour le firmware du Renkforce RF-CAP-800?

Accédez à l'interface web du point d'accès, allez dans le menu 'Mise à jour du firmware', puis téléchargez la dernière version du firmware depuis le site officiel de Renkforce. Suivez les instructions pour effectuer la mise à jour.

Le signal Wi-Fi est faible, que faire?

Essayez de repositionner le Renkforce RF-CAP-800 dans un endroit plus central de votre espace. Évitez les obstacles comme les murs épais et les appareils électroniques qui pourraient interférer avec le signal.

Comment sécuriser mon réseau sans fil avec le Renkforce RF-CAP-800?

Dans l'interface web, allez dans les paramètres de sécurité Wi-Fi. Choisissez un type de sécurité (WPA2 est recommandé) et créez un mot de passe fort pour protéger votre réseau.

Puis-je utiliser le Renkforce RF-CAP-800 comme un répéteur?

Oui, le Renkforce RF-CAP-800 peut être configuré en mode répéteur. Accédez aux paramètres de mode d'exploitation dans l'interface web et sélectionnez 'Répéteur' pour étendre la portée de votre réseau.

Où puis-je trouver le mot de passe par défaut du Renkforce RF-CAP-800?

Le mot de passe par défaut est généralement indiqué sur une étiquette située au bas de l'appareil ou dans le manuel d'utilisation. Il est conseillé de le changer après la première connexion.

Comment savoir si le point d'accès fonctionne correctement?

Vérifiez les voyants LED sur le Renkforce RF-CAP-800. Un voyant lumineux stable indique que l'appareil est opérationnel. Vous pouvez également vous connecter au réseau et tester la connexion Internet.

Que faire si le Renkforce RF-CAP-800 ne s'allume pas?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Testez une autre prise ou un autre câble d'alimentation pour éliminer les problèmes d'alimentation.

MODE D'EMPLOI RF-CAP-800 Renkforce

Supported protocols ..................... IEEE802.3at (48 V PoE); IEEE802.3az Encryption protocols ..................... WPA/WPA2 Operating modes .......................... Access Point; router Chip set ........................................ Qualcomm PQ8072 Memory ......................................... SPI-NOR 8 MB, NAND 256 MB Supported features ....................... MU-MIMO; DL/UL-OFDMA; Wave2.0; OFDMA; 1024-QAM; Seamless roaming; QSDK driver; supports OpenWRT Dimensions (W x H x D) ............... approx. 198 x 38 x 198 mm Weight .......................................... approx. 740 g (AP only); ...................................................... including ceiling bracket approx. 810 g Operating conditions ..................... 0 to +40 °C / 10 to 90% rel. air humidity (non-condensing) Storage conditions ........................ -10 to +60 °C / 10 to 90% rel. air humidity (non-condensing) b) PoE power supply Operating voltage ......................... 100 - 240 V/AC, 50/60 Hz Power consumption ...................... max. 0.8 A Output ........................................... 48 V/DC, 500 mA, 24 W This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing. © Copyright 2021 by Conrad Electronic SE. 2362172_V1_0721_02_m_RR_VTP_4L• Si le bloc d‘alimentation ou le cordon d‘alimentation est endommagé, ne le tou-chez pas. Vous courriez un risque d‘électrocution mortelle !Coupez d‘abord sur tous les pôles la tension d‘alimentation de la prise de courant à laquelle le bloc d‘alimentation PoE a été branché (par ex. déconnectez le coupe-circuit automatique ou retirez le fusible, ensuite coupez le disjoncteur différentiel). Débranchez ensuite le câble d‘alimentation de la prise de courant et amenez le produit dans un atelier spécialisé.• Assurez-vous, avant chaque utilisation, que le bloc et le câble d´alimentation ne présentent aucun dommage !• En cas de dommages visibles, ne branchez pas le produit à la tension du secteur ! Il y a danger de mort ! b) Généralités

• Le produit ne convient que pour une utilisation à l‘intérieur de locaux fermés et secs. Il ne doit ni prendre l‘humidité ni être mouillé. Ne le touchez jamais avec des mains mouillées !Il y a danger de mort par électrocution !• Ce produit n‘est pas un jouet. Gardez-le hors de portée des enfants et des ani-maux domestiques. Il y a un risque d’électrocution avec danger de mort !• Ne laissez pas le matériel d‘emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants.• Protégez le produit contre les températures extrêmes, les rayons directs du soleil, les chocs intenses, une humidité élevée, l‘eau, les gaz, les vapeurs et solvants inammables.• Maniez le produit avec précaution. Les chocs, les coups ou les chutes, même d‘une faible hauteur, endommagent l‘appareil.• S‘il vous reste encore des questions après la lecture de ce mode d‘emploi, veuillez nous contacter ou vous adresser à un spécialiste. Aperçu du produit A Le voyant LED d’état afche l’état du système et du WLAN.B Support de xation au plafond C « DC » - Raccordement au secteur pour l’alimentation en courant, s’il n’est pas prévu d’utiliser le PoE D « LAN LED » - Le voyant LED pour le port « LAN » s’allume lors de la connexion et clignote lors du transfert de données E « WAN LED » - Le voyant LED pour le port « WAN/POE » s’allume lors de la connexion et clignote lors du transfert de données F « WAN/POE » - Ce port sert à l’alimentation en courant via le bloc d’alimentation PoE et au raccordement au réseau existant ou au routeur G « LAN » - Ce port permet de connecter des appareils au point d’accès H « RST » - Touche pour réinitialiser le produit aux réglages de l’usine Montage et raccordement a) Montage du support de xation au plafond
• Choisissez un emplacement de montage adapté.• Montez le Point d‘accès uniquement sur un fond stable. Le montage est possible aussi bien au plafond qu’au mur. N‘utilisez que des vis et des chevilles appropriées en fonction de la surface de montage.• Si vous souhaitez installer le produit sur un plafond suspendu, retirez l’élément de plafond pour le montage du support de plafond.• Lors du montage du support de plafond, n’oubliez pas que les câbles qui doivent être raccordés à l’appareil doivent sortir du plafond au niveau de l’évidement (au bord du support de plafond).
• Si des chevilles sont nécessaires pour xer le support de plafond au plafond (selon la nature de ce dernier), repérez la position exacte des trous à travers les trous du support de plafond.

Mode d’emploi RF-CAP-800 WiFi 6 3657 Mbps sans l Couverture - Point d’accès N° de commande 2362172 Utilisation prévue Le produit est utilisé pour étendre ou créer un réseau. Il dispose de 2 modes d’exploitation, « AP » (Access-Point/Point d‘accès, Standard) et « Gateway » (Router/Routeur).Le mode « Access-Point/Point d’accès » fournit un réseau WLAN séparé. Le produit sera donc relié à votre routeur ou réseau existant.Le mode d’exploitation « Router/Routeur » permet ainsi aux appareils qui sont connectés au produit d’accéder à l’Internet par l’intermédiaire de votre modem existant. La connexion de vos appareils au produit peut se faire par tous les modes d’exploitation, WLAN ou LAN.La conguration se fait par l’interface Internet du produit. Elle peut également être effectuée à partir d’un ordinateur, d’un smartphone ou d’une tablette.L‘alimentation électrique est fournie par le bloc d’alimentation PoE ci-joint.L’utilisation n’est pas autorisée à l’extérieur, mais uniquement dans des espaces fermés. Il convient d’éviter impérativement tout contact avec de l’humidité, par exemple dans une salle de bains ou tout endroit similaire.Pour des raisons de sécurité et d‘homologation, vous ne devez ni modier ni transformer ce produit. Si le produit est utilisé à d‘autres ns que celles décrites ci-dessus, il risque d‘être endommagé. Par ailleurs, une utilisation inappropriée peut causer des risques tels qu‘un court-circuit, un incendie, un choc électrique, etc. Lisez attentivement le mode d’emploi et conservez-le. Ne transmettez l‘appareil à des tiers qu‘avec le mode d‘emploi inclus.Le produit est conforme aux exigences légales nationales et européennes. Tous les noms d‘entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.Android est une marque déposée de Google L.L.C. Contenu de la livraison

• Point d‘accès• Support mural/de plafond• Matériel de montage• Bloc d’alimentation PoE• Câble d‘alimentation• Câble RJ45 (1000 MBit max.)• Mode d’emploi Modes d’emploi actuels Téléchargez les modes d‘emploi actualisés via le lien www.conrad.com/downloads ou scannez le code QR fourni. Suivez les indications du site internet. Explication des symboles Le symbole de l‘éclair dans un triangle est utilisé pour signaler un danger pour votre santé, par ex. un choc électrique. Le symbole avec le point d’exclamation dans un triangle signale des consignes importantes dans ce mode d‘emploi qui doivent impérativement être respectées. Le symbole de la èche renvoie à des astuces et conseils d‘utilisation spéciques. Le produit doit être utilisé exclusivement dans des espaces intérieurs fermés et secs. Il ne doit être ni humide, ni mouillé. Le produit est construit selon la classe de protection II. Consignes de sécurité Lisez attentivement le mode d'emploi et respectez particulièrement les consignes de sécurité. En cas de non respect des consignes de sécurité et des instructions pour une manipulation appropriée dans ce mode d'emploi, nous déclinons toute responsabilité concernant les dommages corporels et matériels en résultant. Par ailleurs, la garantie prend n dans de tels cas. a) Bloc d’alimentation PoE
• Le bloc d‘alimentation PoE est construit selon la classe de protection II. • Seule une prise de courant en parfait état de marche et raccordée au réseau d‘alimentation public doit être utilisée comme source de tension pour le bloc d‘alimentation PoE.• La prise de courant doit se trouver à proximité immédiate de l‘appareil et être facilement accessible.• Cliquez d’abord sur le petit cercle vide (voir la èche dans l’image).

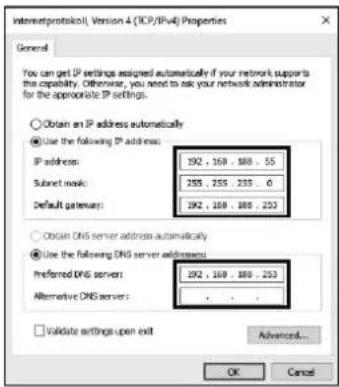

• Saisissez les données comme indiqué sur l’image.

• Le dernier bloc de l’adresse IP est exible et peut se situer entre 1 et 252. Le reste doit être saisi exactement comme sur l’image. La « passerelle standard » est également l’adresse IP de l’AP.

• Conrmez en cliquant sur « OK ». En cas de problème avec la conne- xion, vous devez d’abord ajouter une adresse IP xe à l’interface LAN/WLAN, puis établir la connexion. c) Préparation de la conguration avec un iPad

• Etablissez la connexion WLAM à l’AP.

• Pendant que le WLAN est encore conguré, tapez sur la connexion WLAN, à droite sur l’icône d’information bleue.

• Faire déler vers le bas jusqu’à la conguration IP.

• Tapez sur le point congurer l’IP et choisissez « Manuel ».

• Saisissez une adresse IP, etc., (voir la dernière image dans le chapitre précédent). La « Stan- dardgateway/passerelle par défaut » s’appelle ici « Router/Routeur ».

• Tapez en haut à droite sur Sauvegarder et choisissez de revenir à WLAM dans la fenêtre suivante.

• La connexion est établie. d) Préparation de la conguration avec un Smartphone Android

• Sur votre Smatphone ouvrez les paramètres WLAN.

• Pour établir la connexion, tapez sur le WLAN de l’AP.

• Entrez le mot de passe du WLAN et cochez la case en dessous pour voir les paramètres avancés.

• Tapez sur le point pour les paramètres IP et sélectionnez « Statique ».

• Saisissez une adresse IP, etc., (voir la dernière image dans le chapitre précédent). Au lieu du « 255.255.255.0 » il se peut que vous n’ayez à saisir que « 24 ».

• Cliquez sur le bouton pour vous connecter. e) Inscription sur l’interface Internet

• Une fois la connexion établie, ouvrez votre navigateur web.

• Tapez dans la barre d’adresses « http://192.168.188.253/ » (sans guillemets) et conrmez. En cas de problème avec la présentation sur votre tablette ou iPad, tournez l’appareil au format horizontal.

• Donnez le mot de passe « admin », et conrmez l’inscription.

• Maintenant vous devez voir la page d’accueil de l’interface Internet. Conguration a) Conguration de base (tous les modes d’exploitation)

• Dès que vous voyez l’interface Internet, sélectionnez d’abord le bon fuseau horaire. Cliquez à gauche sur « Manage » puis en haut sur « Time Manager ». Choisissez votre fuseau horaire dans le menu et conrmez en cliquant sur « Apply ».

• Ensuite dénissez la bonne région pour le WLAN. Puis cliquez à gauche sur « WiFi » puis en haut sur « Advanced ». Dans le menu choisissez la région « ETSI » pour l’Europe et conrmez en cliquant sur « Ap- ply ».

• Modiez maintenant le mot de passe pour accéder à l’interface Internet. Cliquez sur le bouton vert ci-dessus avec les 4 carrés, puis sélectionnez le bouton ci-dessous avec l’icône de sécurité. Saisissez d’abord l’ancien mot de passe (lors de la livraison « admin » sans guillemets), puis entrez deux fois le nouveau mot de passe. Il devrait avoir au moins 8 caractères, et être composé de chiffres ainsi que de lettres majuscules et minuscules. Conrmez avec le bouton « Save ». Si vous souhaitez réouvrir l’interface Internet après la conguration de base, vous ne devez pas saisir le mot de passe par défaut comme mot de passe de connexion, mais le nouveau mot de passe que vous avez attribué. b) Conguration des réseaux WLAN (tous modes d’exploitation)

• Vous pouvez congurer les deux réseaux WLAN plus tard pendant l’assistant de congurati- on ou directement lors du réglage. Pour ce faire, cliquez sur « WiFi ».

• Vous pouvez maintenant changer le nom des WLAN de 2,4 GHz et ajuster les paramètres. En outre, vous devez dans tous les cas changer le mot de passe pour le WLAN. Il doit avoir au moins 8 caractères, et devrait être composé de chiffres ainsi que de lettres majuscules et minuscules.

• Si votre plafond est en bois par exemple, vous pouvez mettre les vis directement, sans che- ville. Le cas échéant, il est recommandé de percer tout de même les trous.. Veillez à ne pas endommager les câbles ou conduites existants en perçant les trous de montage ou en vissant l‘appareil. b) Raccordement et montage de l’appareil

• Avant de mettre l’appareil dans le support de plafond, tous les câbles nécessaires doivent encore être branchés.

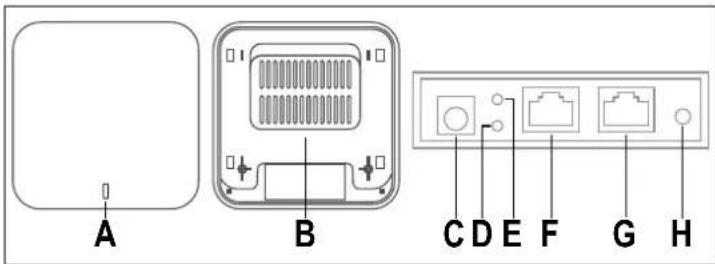

• Raccordez le port « WAN/POE » (F) avec un câble réseau 1:1 (compatible avec le PoE) au port « POE » sur le bloc d’alimentation PoE.

• Insérez l’appareil dans le support de plafond. Pour ce faire, insérez les 4 boulons de xation de l’appareil dans les 4 trous du support de plafond et poussez l’appareil loin des lignes de raccordement jusqu’à ce qu’il s’enclenche.

• Connectez le port « LAN » du bloc d’alimentation PoE avec un câble réseau 1:1 connecté à un port libre de votre routeur, commutateur réseau ou modem (en fonction du mode d’exploitation souhaité).

• Connectez le câble d’alimentation ci-joint à la prise correspondante sur le bloc d’alimentation PoE et insérez l’autre extrémité dans une prise secteur. Normalement, au plafond, où un point d’accès est installé, il n’y a que le câble ré- seau. Le bloc d’alimentation PoE est généralement connecté à proximité du routeur, du commutateur réseau ou du modem. Si vous disposez d’un commutateur réseau compatible avec le PoE et supportant 48 V (avec une puissance sufsante), vous pouvez également connecter l’appareil directement au commutateur, sans alimentation PoE. Consultez le mode d’emploi de votre commutateur réseau. Préparation à la conguration La conguration des AP (Points d’accès) peut être effectuée avec un PC (ordinateur, portable, MAC) ou une tablette/smartphone. Elle peut se faire sans l via le WLAN ou via le port LAN de l’AP. En raison de la taille de l’image, il est toutefois recommandé de ne pas effectuer la conguration avec un smartphone. Dans la suite du mode d’emploi, nous n’utiliserons plus que les termes « AP » (ce qui signie le produit et les point d‘accès), « PC » (employé pour les ordinateurs, portables, MAC, etc..), « Tablette » (utilisé pour les tablettes et les smartphones, quelque soit le fabricant/système d’exploitation) et « iPads » (désignant les iPads et les iPhones). Peu importe que vous effectuiez la conguration avec un PC ou un smartphone, vous devez toujours associer une adresse IP xe à la connexion lors de la première conguration. a) Informations générales

• WLAN - Nom : « Wireless 2.4G_XXXXXX » / « Wireless 5.8G_XXXXXX » (sans guillemets ; XXXXXX représente un numéro individuel unique pour chaque appareil) WLAN - Mot de passe : « 66666666 » (sans guillemets)

• IP - Adresse des AP : 192 168 133 253 Masque de sous-réseau : 255 255 255.0

• Interface Internet : http://192.168.188.253/ Login - Mot de passe : « admin » (sans guillemets) b) Préparation de la conguration avec Windows 10

• Si vous souhaitez effectuer la conguration par câble, connectez le port « LAN » de l’AP directement au port LAN de votre PC.

• Si vous souhaitez effectuer la conguration sans l via le WLAN, connectez votre PC au WLAN de l’AP.

• Pour assigner une adresse IP xe à la connexion (LAN ou WLAN), vous devez modier les propriétés de l’interface correspondante. Sous Windows 10

il existe différentes possibilités de le faire.

• Le plus simple est d’appuyer sur la touche « Windows + R » pour exécuter une commande. Sinon, cliquez avec le bouton droit de la souris sur l’icône Windows et sélectionnez le point « Exécuter ».

• Entrez la commande « ncpa.cpl » et cliquez OK.

• Une fenêtre s’ouvre dans laquelle vous voyez toutes les connexions réseau de votre PC. Cli- quez ici avec le bouton droit de la souris sur la connexion correspondante et sélectionnez le point « Propriétés ».

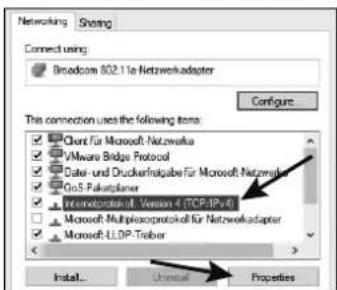

• Cliquez sur le point marqué « ...(TCP/ IPv4) » et ensuite sur « propriétés ».• Pour modier le WLAN de 5 GHz, cliquez sur l’onglet « 5G WiFi ».

• Vous pouvez maintenant changer le nom du réseau WLAN de 5 ou 5,8 GHz, et ajuster les paramètres suivants. Réattribuez également un nouveau mot de passe sécurisé. En règle générale, il est possible d’utiliser le même nom et le même mot de passe pour les deux réseaux WLAN. Vous n’avez donc besoin de connecter vos appareils qu’à un WLAN et ce dernier choisira automatiquement d’utiliser le meilleur. c) Conguration « Access-Point/Point d’accès »

• Au début de la conguration, cliquez sur le bouton « Wizard ».

• Pour congurer le produit comme point d’accès, cliquez maintenant sur le bouton orange « AP Mode ».

• Sélectionnez d’abord comment et si l’AP doit recevoir une adresse IP du routeur. Il existe ici 3 possibilités : « Get IP From AC » - L’AP attribue lui-même l’adresse IP et conserve l’IP « 192.168.188.253 ». « Get IP From Gateway » - L’AP a une adresse IP attribuée par le serveur DHCP du routeur. Il est également possible de congurer l’AP. Pour trouver l’adresse IP, consultez la liste des périphériques de votre routeur. « Static IP » - Vous pouvez assigner une adresse IP xe à l’AP, de préférence dans la zone réseau de votre routeur. Cette adresse IP est alors toujours accessible pour la conguration. Nous vous recommandons ici de faire assigner l’adresse du routeur ou d’attribuer un IP xe dans la zone de votre routeur. Ainsi vous pouvez toujours accéder à l’interface Internet depuis votre réseau.

• Cliquez sur « Next ».

• Maintenant, si ce n’est pas encore fait, congurez les deux réseaux WLAN. Notez à ce propos le sous-chapitre « Conguration des réseaux WLAN ». Conrmez avec le bouton « Next ».

• L’AP redémarre et enregistre les réglages. Si vous avez effectué la conguration via le WLAN, vous devez éventuellement connecter à nouveau votre appareil au WLAN. Si vous avez modié l’adresse IP ou si vous l’avez faite assigner par le routeur, à partir de maintenant, l’AP n’est accessible qu’à la nouvelle adresse. De plus, vous devez de nouveau régler la conguration IP dans les paramètres réseau de votre appareil sur automatique. d) Conguration du « Router/Routeur »

• Pour démarrer la conguration cliquez à gauche sur le bouton « Wizard ».

• Pour congurer le produit en tant que point d‘accès, cliquez sur le bouton orange « Gateway Mode ».

• Tout d’abord, sélectionnez le mode d’accès à Internet. Par exemple, si vous utilisez un mo- dem DSL, sélectionnez ici « PPPoE » et saisissez les données d’accès nécessaires. Par exemple, si vous souhaitez faire fonctionner l’AP derrière un modem par câble, où aucune donnée d’inscription n’est nécessaire, sélectionnez ici « DHCP ».

• Cliquez sur « Next ».

• Maintenant, si ce n’est pas encore fait, congurez les deux réseaux WLAN. Notez à ce propos le sous-chapitre « Conguration des réseaux WLAN ». Conrmez avec le bouton « Next ».

• L’AP redémarre et enregistre les réglages. Si vous avez effectué la conguration via le WLAN, vous devez éventuellement connecter à nouveau votre appareil au WLAN. Si vous avez modié l’adresse IP ou si vous l’avez faite assigner par le routeur, à partir de maintenant, l’AP n’est accessible qu’à la nouvelle adresse. De plus, vous devez de nouveau régler la conguration IP dans les paramètres réseau de votre appareil sur automatique. Réinitialisation des réglages usine Pour réinitialiser le produit aux réglages usine, celui-ci doit être branché et en service. Procé- dez comme suit. a) A propos du produit

• Maintenir la touche « RST » (H) du produit enfoncée pendant plus de 5 secondes.

• Relâchez ensuite le bouton. Le voyant LED d’état (A) commence à clignoter rapidement en rouge.

• Le produit redémarre et est remis ensuite aux réglages usine. Ce processus dure environ 1 à 2 minutes. Quand le voyant LED d’état (A) est blanc, la procédure est terminée. b) A propos de l’interface Internet

• Ouvrez l’interface internet du produit et inscrivez-vous.

• Ouvrez le point « Manage ».

• Dans l’onglet « Congure », choisissez le point « Reset Default » et cliquez ci-dessous sur « Reset Default » pour réinitialiser.

• Le produit redémarre et est remis ensuite aux réglages usine. Ce processus dure environ 1 à 2 minutes. Quand le voyant LED d’état s’allume en permanence en bleu, le procédure est terminée. Entretien et nettoyage

• Débranchez l’alimentation électrique du produit avant de le nettoyer.

• Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.
