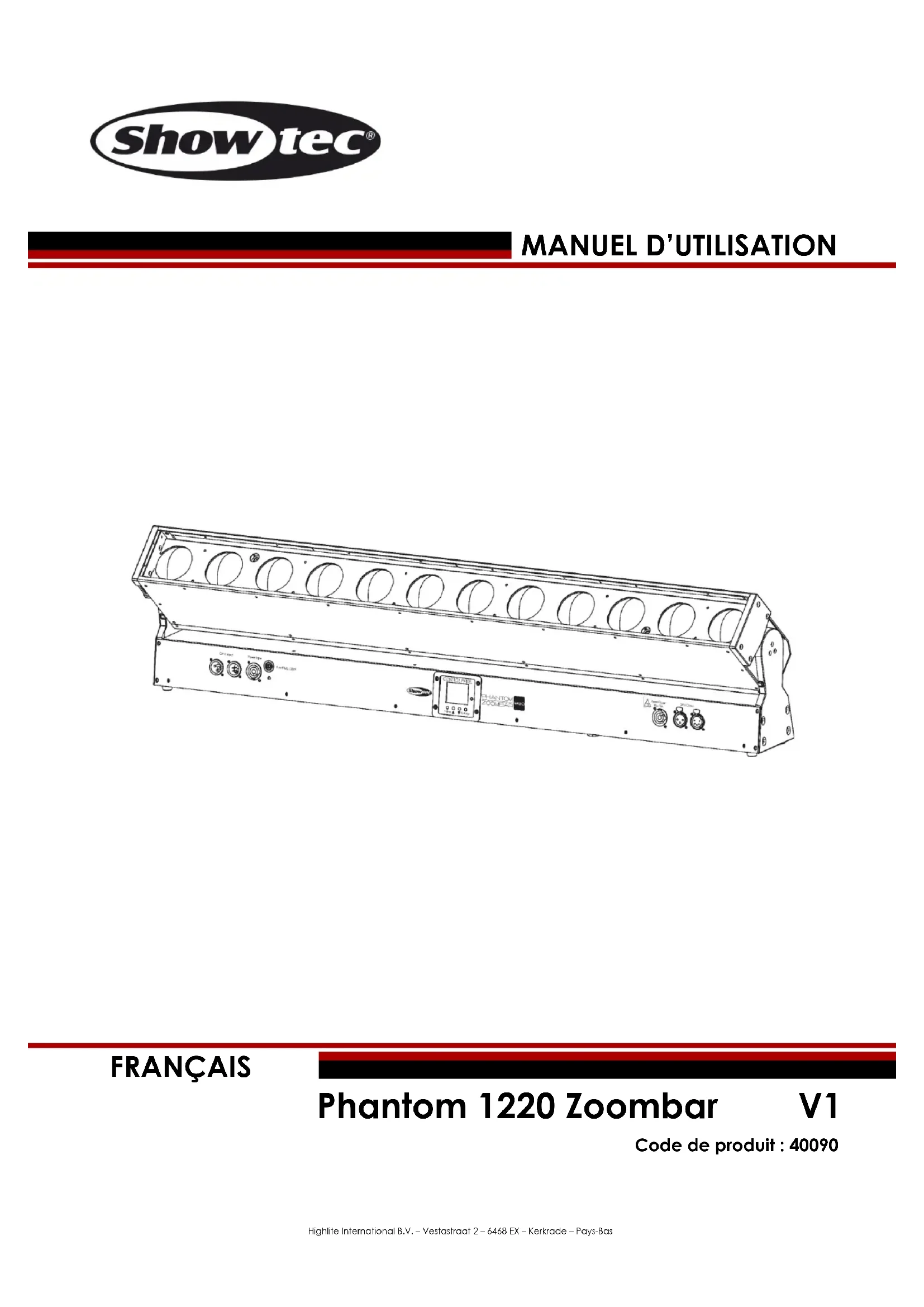

MODE D'EMPLOI Phantom 1220 Zoombar Showtec
Phantom 1220 Zoombar Code de produit : 40090 Avant-propos Merci d’avoir acheté ce produit Showtec. Ce manuel d’utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le manuel d’utilisation pour vous y référer ultérieurement car il fait partie intégrante du produit. Le manuel d’utilisation doit être conservé dans un endroit facilement accessible. Ce manuel d’utilisation contient des informations concernant : ● Consignes de sécurité ● Utilisation prévue et non prévue de l’appareil ● Installation et fonctionnement de l’appareil ● Procédures d’entretien ● Résolution des problèmes ● Transport, stockage et élimination de l’appareil Le non-respect des instructions de ce manuel d’utilisation peut entraîner des blessures graves et des dommages matériels.
©2020 Showtec. Tous droits réservés. Aucune partie de ce document ne peut être copiée, publiée ou reproduite d’une autre manière sans le consentement écrit préalable de Highlite International. La conception et les caractéristiques du produit sont soumises à modification sans avis préalable. Pour obtenir la dernière version de ce document, veuillez consulter notre site web www.highlite.com ou nous contacter à l'adresse service@highlite.com. Highlite International et ses fournisseurs de services autorisés ne sont pas responsables des blessures, des dommages, des pertes directes ou indirectes, des pertes consécutives ou économiques ou de toute autre perte résultant de l'utilisation, de l'incapacité à utiliser ou de la confiance dans les informations contenues dans ce document.2
Phantom 1220 Zoombar Code de produit : 40090
1.1. Avant d’utiliser le Produit
Important Lisez et suivez les instructions de ce manuel d’utilisation avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International. Le contenu expédié comprend : ● Phantom 1220 Zoombar de Showtec ● 2 supports à blocage rapide ● Câble Schuko vers Neutrik PowerCON True1 (1,3 m) ● Manuel d’utilisation
Schéma 01 1.2. Utilisation prévue Cet appareil est destiné à un usage professionnel en tant que barre de LEDs mobiles. Il convient uniquement à une installation intérieure. Cet appareil ne convient pas à un usage domestique ni à un éclairage général. Toute autre utilisation, non mentionnée dans l’utilisation prévue, est considérée comme une utilisation non prévue et incorrecte. 1.3. Durée de vie du produit Cet appareil ne doit pas être utilisé en permanence. Débranchez l’appareil de l’alimentation électrique lorsqu’il n’est pas en fonctionnement. Cela permettra de réduire l’usure et d’améliorer la durée de vie de l’appareil. 1.4. Durée de vie des LEDs La sortie lumineuse des LEDs diminue progressivement avec le temps (dépréciation des lumens). Les températures de fonctionnement élevées contribuent à ce processus. Vous pouvez prolonger la durée de vie des LEDs en assurant une ventilation adéquate et en faisant fonctionner les LEDs à la plus faible luminosité possible. 1.5. Conventions de texte Tout au long du manuel d’utilisation, les conventions de texte suivantes sont utilisées : ● Boutons : Tous les boutons sont en caractères gras, par exemple « Appuyez sur les boutons5
Phantom 1220 Zoombar Code de produit : 40090 UP / DOWN » ● Références : Les références aux chapitres et aux parties de l’appareil sont en caractères gras, par exemple : « Reportez-vous à la section 2. Sécurité », « tournez la vis de réglage (02) » ● 0 - 255 : Définit une plage de valeurs ● Remarques : Remarque : (en caractères gras) est suivi par des informations utiles ou des conseils 1.6. Symboles et termes d’avertissement Les consignes de sécurité et les avertissements sont indiqués tout au long du manuel d’utilisation par des pictogrammes de sécurité. Suivez toujours les instructions fournies dans ce manuel d’utilisation.
DANGER Indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves.
AVERTISSEMENT Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.
PRUDENCE Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner la mort ou des blessures mineures.
Attention Indique des informations importantes pour le bon fonctionnement et l’utilisation correcte du produit.
Important Lisez et respectez les instructions de ce document.
Risque de lésions oculaires
Fournit des informations importantes sur l’élimination de ce produit. 1.7. Symboles figurant sur l’étiquette d’informations Ce produit est fourni avec une étiquette d’informations. L’étiquette d’informations est située à l’arrière de l’appareil. L’étiquette d’informations contient les symboles suivants :
Cet appareil est destiné à une utilisation intérieure.
Cet appareil ne doit pas être traité comme un déchet ménager.
Cet appareil relève de la classe de protection I de la CEI.
Lisez et respectez les instructions de manuel d’utilisateur.6
Phantom 1220 Zoombar Code de produit : 40090
Important Lisez et suivez les instructions de ce manuel d’utilisation avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. 2.1. Avertissements et Consignes de sécurité
DANGER Danger pour les enfants À l’usage des adultes seulement. L’appareil doit être installé hors de portée des enfants. ● Ne laissez pas les parties d’emballage (sacs en plastique, mousse de polystyrène, clous, etc.) à portée des enfants. Les matériaux d’emballage représentent une source potentielle de danger pour les enfants.
DANGER Choc électrique causé par une tension dangereuse à l’intérieur Il existe des zones à l’intérieur de l’appareil où une tension de contact dangereuse (> 120 V DC) peut être présente. ● N’ouvrez pas l’appareil et ne retirez pas les couvercles. ● Ne faites pas fonctionner l’appareil si les couvercles ou le boîtier sont ouverts. Avant de le faire fonctionner, vérifiez que le boîtier est bien fermé et que les vis sont correctement serrées. ● Débranchez l’appareil de l’alimentation électrique avant de procéder à l’entretien et à la maintenance, et lorsque l’appareil n’est pas utilisé.
DANGER Choc électrique causé par un court-circuit Cet appareil relève de la classe de protection I de la CEI. ● Assurez-vous que l’appareil est électriquement raccordé à une prise de terre. Ne branchez l’appareil qu’à une prise de courant dotée d’une connexion à la terre. ● Ne couvrez pas la connexion de terre. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. ● Ne mettez pas le câble d’alimentation en contact avec d’autres câbles. Manipulez le câble d’alimentation et tous les câbles reliés au courant secteur avec prudence. ● Vous ne devez pas modifier, plier, contraindre à une force mécanique, faire pression sur, tirer sur ou chauffer le câble d’alimentation. ● Assurez-vous que le câble d’alimentation n’est pas endommagé et ne comporte aucune éraflure. Examinez périodiquement le câble d’alimentation pour détecter d’éventuels défauts. ● Ne plongez pas l’appareil dans l’eau ou dans d’autres liquides. N’installez pas l’appareil dans un endroit présentant un risque d’inondation.7
Phantom 1220 Zoombar Code de produit : 40090 ● En cas d’orage, n’utilisez pas l’appareil. Débranchez immédiatement l’appareil de l’alimentation électrique.
AVERTISSEMENT Risque de brûlures dues à une surface chaude La surface et les parties internes de l'appareil peuvent devenir très chaudes pendant le fonctionnement. ● Ne touchez pas l'appareil pendant son fonctionnement. ● Laissez-le refroidir au moins 15 minutes avant de le manipuler.
AVERTISSEMENT Risque de choc épileptique Les lumières stroboscopiques peuvent déclencher des crises d'épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques.
AVERTISSEMENT Risque de lésions oculaires provoquées par une forte intensité lumineuse Des rayonnements optiques potentiellement dangereux sont émis par cet appareil. ● Ne regardez pas directement la source lumineuse lorsqu’elle est en fonctionnement. Cela peut être dangereux pour l’œil. ● Ne regardez pas la source lumineuse avec des instruments optiques qui pourraient concentrer le rayonnement lumineux. ● Assurez-vous que les personnes ne regardent pas directement la source lumineuse lorsque l'appareil s'allume soudainement. Cela peut se produire lorsque l'appareil est alimenté ou lorsqu'il reçoit un signal DMX, ou lorsque certains éléments du menu sont sélectionnés. ● Débranchez l'alimentation électrique avant de procéder à l'entretien. ● Portez des lunettes de protection si vous regardez la source lumineuse pendant l'entretien ou la maintenance.
Attention Alimentation ● Avant de connecter l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension, au courant et à la fréquence d’entrée spécifiés sur l’étiquette d’informations de l’appareil. ● Assurez-vous que la section transversale des câbles d’extension et des câbles d’alimentation est suffisante pour supporter la consommation de l’appareil.
Attention Sécurité générale ● N’insérez pas d’objets dans les orifices d’aération. ● Ne connectez pas l’appareil à un variateur d’intensité.8
Phantom 1220 Zoombar Code de produit : 40090 ● N’allumez et n’éteignez pas l’appareil trop fréquemment. Ceci diminue la durée de vie de l’appareil. ● Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil. ● Remplacez la lentille ou les LEDs si elles sont visiblement endommagées au point de nuire à leur efficacité, par exemple par des brèches ou des rayures profondes. Contactez votre revendeur Highlite International pour en savoir plus, car l'entretien ne peut être effectué que par des personnes formées ou qualifiées. ● Si vous heurtez ou laissez tomber l’appareil, débranchez-le immédiatement de l’alimentation électrique. ● Si l’appareil est exposé à des différences extrêmes de température (par exemple après le transport), ne le branchez pas immédiatement. Laissez l’appareil atteindre la température ambiante avant de le mettre en marche, sinon il risque d’être endommagé par la condensation formée. ● Si l’appareil ne fonctionne pas correctement, cessez de l’utiliser immédiatement.
Attention À usage professionnel uniquement Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est destiné à être utilisé comme un effet de lumière de scène professionnel. Toute utilisation incorrecte peut entraîner des situations dangereuses et provoquer des blessures et des dommages matériels. ● Cet appareil ne convient pas à un usage domestique ni à un éclairage général. ● Cet appareil ne doit pas être utilisé en permanence. ● Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels.
Attention Avant toute utilisation, examinez visuellement l’appareil pour détecter d’éventuels défauts. Assurez-vous que : ● Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées. ● Les dispositifs de sécurité ne sont pas endommagés. ● Les boîtiers, fixations et systèmes d’installation ne comportent aucune déformation. ● La lentille n’est pas fissurée ou endommagée. ● Les câbles d’alimentation ne sont pas endommagés et ne présentent pas de fatigue des matériaux.
Attention N’exposez pas l’appareil à des conditions qui dépassent les conditions de la classe IP. Cet appareil affiche un indice de protection IP20. La classe IP (Ingress Protection) 20 offre une protection contre les objets solides de plus de 12 mm, tels que les doigts, et aucune protection contre la pénétration d’eau.9
Phantom 1220 Zoombar Code de produit : 40090 2.2. Exigences pour l’utilisateur Ce produit peut être utilisé par des personnes ordinaires. La maintenance peut être effectuée par des personnes ordinaires. L’installation et l’entretien ne doivent être effectués que par des personnes formées ou qualifiées. Contactez votre revendeur Highlite pour en savoir plus. Les personnes formées ont été formées par une personne qualifiée, ou sont supervisées par une personne qualifiée, pour des tâches et des activités professionnelles spécifiques associées à l’installation, à l’entretien et à la maintenance de ce produit, afin qu’elles puissent identifier les risques et prendre des précautions pour les éviter. Les personnes qualifiées ont une formation ou une expérience qui leur permet de reconnaître les risques et d’éviter les dangers associés à l’installation, à l’entretien et à la maintenance de ce produit. Les personnes ordinaires sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes ordinaires comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l’appareil ou qui peuvent se trouver à proximité de l’appareil.10
Phantom 1220 Zoombar Code de produit : 40090
3. Description de l’appareil
Le Phantom 1220 Zoombar de Showtec est une barre de LEDs avec 12 LEDs RGBW de 20 W, une excellente optique et est entièrement contrôlable par pixel. La plage de zoom entre 5° et 50° permet de créer un étroit rideau lumineux multicolore ou de créer un bel effet wash. 3.1. Vue de la partie avant
01) Verrou d’inclinaison
02) Connecteur de signal DMX à 3 broches (IN)
03) Connecteur de signal DMX à 5 broches (IN)
04) Connecteur Neutrik PowerCON IN (bleu)
05) Fusible F4AL / 250 V
06) Écran LCD + boutons de contrôle
07) 12 LEDs RGBW de 20 W
08) Connecteur Neutrik PowerCON OUT (gris)
09) Connecteur de signal DMX à 3 broches (OUT)
10) Connecteur de signal DMX à 5 broches (OUT)
3.2. Vue de la partie arrière
11) Grille d’admission d’air
12) Ventilateurs de refroidissement de la barre de LEDs
13) Ventilateur de refroidissement11
Phantom 1220 Zoombar Code de produit : 40090 3.3. Caractéristiques du produit Modèle : Phantom 1220 Zoombar
Alimentation : Tension d’entrée :
100 - 240 V C.A. 50 / 60 Hz
Consommation : 240 W Fusible : F4AL/250 V
Caractéristiques physiques : Dimensions : 997 x 95 x 233 mm (l x L x H) Poids : 13,2 kg
Optique : Source lumineuse : 12 LEDs RGBW de 20 W Lux à 2 m : 57000 lx Lumens : 4500 lm Variateur d’intensité : 0 – 100 % Stroboscope :
Ouverture angulaire :
Fonctionnement et contrôle : Contrôle : Autonome (automatique, manuel) Maître / esclave (automatique, manuel) DMX-512 Canaux DMX : 19, 24, 72, 84,129 canaux Panneau de commande : Écran LCD et boutons Inclinaison : 210°
Prises : Prises d’alimentation : Entrée (bleue)/Sortie (grise) des connecteurs d’alimentation Neutrik PowerCON Connecteurs de données : Connecteurs DMX à 3 broches (entrée / sortie) Connecteurs DMX à 5 broches (entrée / sortie) Brochages du signal : 3 broches : broche 1 (terre), broche 2 (-), broche 3 (+) 5 broches : Broche 1 (terre), broche 2 (-), broche 3 (+), broche 4 (N / C), broche 5 (N / C)
Fabrication : Boîtier : Métal et plastique ignifuge Couleur : Noir Indice de protection : IP20 Refroidissement : Ventilateur de refroidissement
Caractéristiques thermiques : Température ambiante max. t
40 °C Température max. du boîtier t
Distance minimum : Distance minimum des surfaces inflammables : 0,8 m Distance minimum de l’objet éclairé : 0,8 m12
Phantom 1220 Zoombar Code de produit : 40090 3.4. Dimensions
4.1. Consignes de sécurité pour l’installation
AVERTISSEMENT Une mauvaise installation peut provoquer de graves dommages matériels et physiques. Si des systèmes de fixation sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. Respectez toutes les réglementations européennes, nationales et locales applicables en matière de sécurité concernant le montage et l'assemblage. Équipement de protection individuelle Pendant l'installation et le montage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site. 4.3. Exigences pour le site d’installation ● L’appareil ne peut être utilisé qu’à l’intérieur. ● L’appareil peut être monté sur une structure ou une autre fixation dans n'importe quelle orientation. ● La distance minimum d’autres objets doit être d'au moins 0,8 mètre. ● La température ambiante maximale t
= 40 °C ne devra jamais être dépassée. ● L’humidité relative ne doit pas dépasser 50 % à une température ambiante de 40 ºC.13
Phantom 1220 Zoombar Code de produit : 40090 4.4. Fixation L’appareil peut être positionné sur une structure plate ou monté sur une structure ou une autre fixation dans n'importe quelle orientation. Assurez-vous que toutes les charges se situent dans les limites prédéterminées de la structure porteuse. L’appareil est livré avec 2 supports à blocage rapide.
PRUDENCE Limitez l'accès sous la zone de travail pendant le montage et/ou le démontage. Pour monter l’appareil, suivez les étapes suivantes :
01) Attachez les supports à blocage rapide.
02) Installez les colliers, conformément au schéma 05. Veillez à utiliser des colliers adaptés à la fixation de
l'appareil sur une structure.
03) Attachez l'appareil à la structure de support. Assurez-vous que l'appareil ne puisse pas bouger
04) Fixez l’appareil avec une suspension secondaire, par exemple un câble de sécurité. Assurez-vous
que la suspension secondaire peut supporter 10 fois le poids de l'appareil. Si possible, la suspension secondaire doit être fixée à une structure de support indépendante de la suspension primaire. Faites passer le câble de sécurité à travers l’œillet de sécurité, comme indiqué sur le schéma 05.
4.4.1. Verrou d’inclinaison
Avant l'utilisation, il est nécessaire de libérer le verrou d'inclinaison (01).
01) Appuyez sur le verrou d'inclinaison (01) des deux côtés.
02) Déplacez le verrou d'inclinaison (01) vers le haut (pour déverrouiller) ou vers le bas (pour verrouiller)
le mécanisme d'inclinaison.
Phantom 1220 Zoombar Code de produit : 40090 4.5. Raccord à l’alimentation
DANGER Choc électrique causé par un court-circuit L’appareil accepte une alimentation secteur CA de 100 - 240 V et de 50 / 60 Hz. N’alimentez pas l’appareil avec une autre tension ou fréquence. Cet appareil relève de la classe de protection I de la CEI. Assurez-vous que l’appareil est toujours électriquement raccordé à la terre. Avant de brancher l’appareil à la prise de courant : ● Assurez-vous que l’alimentation électrique correspond à la tension d’entrée spécifiée sur l’étiquette d’informations de l’appareil. ● Assurez-vous que la prise de courant est reliée à la terre. Branchez la fiche d’alimentation de l'appareil à la prise de courant. Ne connectez pas l’appareil à un circuit de variateur d’intensité ; cela pourrait endommager l'appareil. 4.6. Alimentation de plusieurs appareils Cet appareil supporte l'alimentation. L'alimentation peut être relayée vers un autre appareil via le connecteur d'alimentation de sortie. Notez que les connecteurs d'entrée et de sortie sont de conception différente : un type ne peut pas être connecté à l'autre. La mise sous tension de plusieurs appareils ne doit être effectuée que par des personnes formées ou qualifiées.
AVERTISSEMENT Une mauvaise liaison électrique peut entraîner une surcharge du circuit électrique et provoquer des blessures graves et des dommages matériels. Pour éviter toute surcharge du circuit électrique, lors de la mise sous tension de plusieurs appareils : ● Utilisez des câbles ayant une capacité de transport de courant suffisante. Le câble d'alimentation fourni avec l'appareil n'est pas adapté à la mise sous tension de plusieurs appareils. ● Veillez à ce que le courant total de l’appareil et de tous les appareils connectés ne dépasse pas la capacité nominale des câbles d’alimentation et du disjoncteur. ● Ne reliez pas plus de dispositifs sur une liaison d'alimentation que le nombre maximum recommandé. Nombre maximum d'appareils recommandé : ● à 100 - 120 V : 7 appareils ● à 200 - 240 V : 14 appareils15
Phantom 1220 Zoombar Code de produit : 40090
5.1. Avertissements et précautions
Attention Connectez tous les câbles de données avant d’alimenter l’appareil. Débranchez l’alimentation avant de connecter ou de déconnecter les câbles de données. 5.2. Configuration autonome Lorsque la Phantom 1220 Zoombar n'est pas connectée à une console de contrôle ou à d'autres appareils, elle fonctionne en tant qu'appareil autonome. Elle peut être contrôlée manuellement ou en mode automatique. Pour de plus amples informations sur les modes de contrôle, reportez-vous à la section 6.2. Modes de contrôle à la page 18. 5.3. Connexion DMX
5.3.1. Protocole DMX-512
Vous avez besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. La Phantom 1220 Zoombar a des connecteurs entrée / sortie de signal DMX à 3 broches. L’attribution des broches se présente comme suit : ● 3 broches : broche 1 (terre), broche 2 (-), broche 3 (+) ● 5 broches : Broche 1 (terre), broche 2 (-), broche 3 (+), broche 4 (N / C), broche 5 (N / C) Les appareils reliés à une ligne de données sérielle doivent être installés en série sur une seule ligne. Le nombre d'appareils que vous pouvez contrôler sur une liaison de données est limité par le nombre combiné des canaux DMX des appareils connectés et des 512 canaux disponibles dans un univers DMX. Pour se conformer à la norme TIA-485, il est important de ne pas connecter plus de 32 appareils sur une seule ligne de données sérielle. Afin de connecter plus de 32 appareils sur une seule ligne de données sérielle, vous devez recourir à un répartiteur/booster opto-isolé DMX, sinon cela pourrait en effet détériorer le signal DMX. Remarque : ● Distance maximum de ligne DMX recommandée : 300 m ● Nombre maximum d’appareils recommandé sur une ligne DMX : 32 appareils16
Phantom 1220 Zoombar Code de produit : 40090
Des câbles blindés à paires torsadées avec des connecteurs XLR à 3 et 5 broches doivent être utilisés pour une connexion DMX fiable. Vous pouvez soit acheter des câbles DMX directement auprès de votre revendeur Highlite International, soit en fabriquer vous-même. L’utilisation de câbles audio XLR pour la transmission de données DMX peut mener à une dégradation du signal et des performances peu fiables sur le réseau DMX. Lorsque vous fabriquez vos propres câbles DMX, assurez-vous que vous connectez les broches et les fils correctement comme indiqué sur le schéma 07.
5.3.3. Configuration maître / esclave
La Phantom 1220 Zoombar supporte le mode de contrôle maître / esclave. Pour connecter plusieurs appareils en configuration maître / esclave, suivez les étapes ci-dessous : Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil à l'aide d’un câble DMX à 3 et 5 broches. Répétez l’étape 1 pour connecter tous les appareils conformément au schéma 08. Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil de la configuration. Définissez le premier appareil sur la ligne de données comme un dispositif maître.
05) Définissez les autres appareils comme les appareils esclaves. Veuillez consulter 6.6.2.2. Esclave à la
page 22 pour en savoir plus.
Phantom 1220 Zoombar Code de produit : 40090
5.3.4. Raccordement DMX
Pour connecter plusieurs appareils sur une seule ligne DMX, suivez les étapes ci-dessous : Utilisez un câble DMX à 3 et 5 broches pour connecter la prise DMX OUT de la console de contrôle d'éclairage à la prise DMX IN du premier dispositif.
02) Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil à l'aide d’un
câble DMX à 3 et 5 broches.
03) Répétez l’étape 2 pour connecter tous les appareils en guirlande conformément au schéma 09.
04) Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil
de la liaison de données.
Si vous utilisez plusieurs appareils, assurez-vous de définir correctement l’adresse DMX de départ de chaque appareil. La Phantom 1220 Zoombar a 5 personnalités : 19 canaux, 24 canaux, 72 canaux, 84 canaux et 129 canaux. Si vous souhaitez connecter plusieurs appareils sur une seule ligne et les utiliser en mode 129 canaux, par exemple, suivez les étapes ci-dessous : Définissez l'adresse de départ du premier appareil sur la ligne sur 1 (001).
02) Définissez l’adresse de départ du deuxième appareil sur la ligne sur 130 (130), comme 1 + 129 = 130.
03) Définissez l’adresse de départ du troisième appareil sur la ligne sur 259 (259), comme 130 + 129 = 259.
04) Continuez à attribuer les adresses de départ des appareils restants en ajoutant à chaque fois 129 au
nombre précédent. Assurez-vous qu’il n’y a pas de superposition entre les canaux pour pouvoir contrôler chaque Phantom 1220 Zoombar correctement. Si deux ou plusieurs appareils partagent une même adresse, ils fonctionneront de la même manière.18
Phantom 1220 Zoombar Code de produit : 40090
6.1. Consignes de sécurité pour le fonctionnement
Attention Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est destiné à un usage professionnel en tant que barre de LEDs mobiles. Il convient uniquement à une installation intérieure. Cet appareil ne convient pas à un usage domestique ni à un éclairage général. Toute autre utilisation, non mentionnée dans l’utilisation prévue, est considérée comme une utilisation non prévue et incorrecte.
Attention Alimentation Avant de connecter l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension, au courant et à la fréquence d’entrée spécifiés sur l’étiquette d’informations de l’appareil. 6.2. Modes de contrôle La Phantom 1220 Zoombar supporte les modes de contrôle suivants : ● Mode autonome : Mode de fonctionnement automatique (pistes intégrées), fonctionnement manuel ● Maître / esclave : Mode de fonctionnement automatique (pistes intégrées), fonctionnement manuel ● DMX-512 : 19, 24, 72, 84,129 canaux Pour de plus amples informations sur la manière de connecter les appareils, reportez-vous à la section 5. Configuration aux pages 15 - 17. Pour faire fonctionner l'appareil manuellement en tant qu'appareil autonome ou dans une configuration maître / esclave : Réglez les niveaux de rouge, vert, bleu, et blanc dans le menu Contrôle manuel. Veuillez consulter
6.6.2.4. Contrôle manuel à la page 23 pour en savoir plus.
Pour exécuter les programmes intégrés en mode de fonctionnement automatique sans contrôleur DMX : Activer le menu Contrôle automatique. Veuillez consulter 6.6.2.3. Contrôle automatique à la page 22 pour en savoir plus. Pour faire fonctionner l’appareil avec un contrôleur DMX :
01) Définissez l'adresse DMX de départ de l’appareil dans le menu Adressage DMX. Veuillez consulter
5.3.5. Adressage DMX à la page 17 et 6.6.1. Adresse DMX à la page 21.
02) Sélectionnez le mode de canal DMX. Veuillez consulter 6.6.2.1. DMX à la page 22 pour en savoir plus.
Veuillez consulter 6.7. Canaux DMX aux pages 27 - 37 pour un aperçu complet de tous les canaux DMX.19
Phantom 1220 Zoombar Code de produit : 40090 6.3. Panneau de commande
● Utilisez le bouton MENU pour sortir du sous-menu actuel, pour revenir au menu principal et pour revenir à l’écran d'accueil. ● Utilisez les boutons UP / DOWN pour naviguer dans les menus ou augmenter / diminuer les valeurs numériques. ● Utilisez le bouton ENTER pour ouvrir le menu souhaité, confirmer votre choix ou régler la valeur en cours de sélection. 6.4. Démarrage Lorsqu’il s’allume, un écran de présentation s’affiche avec le logo de Showtec. Immédiatement après, l'écran d'accueil s'affichera. L'écran d'accueil donne des informations concernant le mode de fonctionnement actuellement actif et le réglage d'angle d’inclinaison actuel. Appuyez sur le bouton ENTER pour ouvrir le menu principal. L’écran affiche :
Remarque : Si vous n’appuyez sur aucun bouton pendant 30 secondes, l’écran s’éteint. Appuyez sur n’importe quel bouton pour allumer l’écran.20
Phantom 1220 Zoombar Code de produit : 40090 6.5. Vue d’ensemble du menu21
Phantom 1220 Zoombar Code de produit : 40090 6.6. Options du menu principal
Mode DMX / esclave / automatique / manuel
Inclinaison inversée / zoom inversé / angle d’inclinaison / pixels inversés / affichage / écran inversé / mode de mélange des couleurs / courbe de variation d'intensité / vitesse du variateur d'intensité / option PWM / fonction de réinitialisation / réinitialisation des paramètres d’usine
Informations concernant le système
Ce menu vous permet de définir l’adresse DMX.
01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche
02) Appuyez sur le bouton ENTER pour confirmer. La plage d’ajustement est comprise entre :
● 001 - 494 (mode 19 canaux) ● 001 - 489 (mode 24 canaux) ● 001 - 441 (mode 72 canaux) ● 001 - 429 (mode 84 canaux) ● 001 - 384 (mode 129 canaux)
03) Veuillez consulter la section 6.6.2.1. DMX à la page 22 pour en savoir plus sur la manière d'activer le
mode de canal souhaité.
04) Utilisez les boutons UP / DOWN pour sélectionner l’adresse requise.
05) Appuyez sur le bouton ENTER pour confirmer l’adresse.22
Phantom 1220 Zoombar Code de produit : 40090
6.6.2. Mode des programmes intégrés
Ce menu vous permet de définir le mode du canal DMX, les programmes automatiques et le fonctionnement manuel.
01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche
02) Appuyez sur le bouton ENTER pour ouvrir le menu.
03) Appuyez sur les boutons UP / DOWN pour sélectionner un des 4 modes :
04) Appuyez sur le bouton ENTER pour ouvrir le sous-menu souhaité.
01) Appuyez sur les boutons UP / DOWN pour naviguer parmi les 5 modes suivants :
● 19 canaux ● 24 canaux ● 72 canaux ● 84 canaux ● 129 canaux
02) Appuyez sur le bouton ENTER pour confirmer votre choix.
01) Appuyez sur les boutons UP / DOWN pour régler l’appareil pour être le premier, deuxième, troisième
ou quatrième appareil esclave (Slave 1 – 4).
02) Appuyez sur le bouton ENTER pour enregistrer les modifications.
03) L'appareil fonctionne désormais en mode esclave. Cela signifie que tous les appareils esclaves
réagissent comme le maître.
6.6.2.3. Contrôle automatique
L’appareil exécute le show automatique intégré.23
Phantom 1220 Zoombar Code de produit : 40090
6.6.2.4. Contrôle manuel
01) Lorsque vous êtes entré dans le sous-menu, l'écran affiche :
02) Appuyez sur les boutons UP / DOWN pour choisir l’une des 17 options suivantes :
● INCLINAISON ● VITESSE ORIENTATION / INCLINAISON (de rapide à lent) ● ROUGE (de sombre à luminosité maximale) ● VERT (de sombre à luminosité maximale) ● BLEU (de sombre à luminosité maximale) ● BLANC (de sombre à luminosité maximale) ● CTC ● COULEUR ● MOTIF ● MACRO LED
● VARIATEUR D’INTENSITÉ (de sombre à luminosité maximale) ● OBTURATEUR ● ZOOM
03) Appuyez sur le bouton ENTER pour modifier l’option souhaitée. La plage de réglage de chaque
option est comprise entre 0 et 255.
04) Appuyez sur les boutons UP / DOWN pour définir la valeur.
05) Appuyez sur le bouton ENTER pour enregistrer les modifications.
06) Les valeurs correspondent aux fonctions décrites dans les tableaux DMX. Veuillez consulter 6.7.
Canaux DMX aux pages 27-37 pour en savoir plus.24
Phantom 1220 Zoombar Code de produit : 40090
6.6.3. Paramètres avancés
Ce menu vous permet de régler les paramètres avancés.
01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche
02) Appuyez sur le bouton ENTER pour ouvrir le menu. L’écran affiche :
03) Appuyez sur les boutons UP / DOWN pour choisir l’une des 12 options suivantes :
● INCLINAISON INVERSÉE (ON / OFF) ● ZOOM INVERSÉ (ON / OFF) ● ANGLE D’INCLINAISON (60° / 120° / 180°) ● PIXELS INVERSÉS (ON / OFF) ● AFFICHAGE (ON / OFF ; Si vous choisissez ON, l’écran reste allumé. Si vous choisissez OFF, l’écran s’éteint après un délai de 30 secondes.) ● ÉCRAN INVERSÉ (ON / OFF) ● MODE DE MÉLANGE DES COULEURS (RGBW / CMY) ● COURBE DE VARIATION D’INTENSITÉ (carrée / linéaire / courbe-S / carrée Inversée : veuillez consulter 6.6.3.1. Courbes de variation d'intensité à la page 25 pour en savoir plus.) ● VITESSE DU VARIATEUR D’INTENSITÉ (Lente / rapide) ● OPTION PWM (600 Hz / 1200 Hz / 2000 Hz / 4000 Hz / 6000 Hz / 15000 Hz) ● FONCTION DE RÉINITIALISATION (veuillez consulter 6.6.3.2. Fonction de réinitialisation à la page 25 pour en savoir plus.) ● RÉINITIALISATION DES PARAMÈTRES D’USINE (OUI / NON ; ceci restaure les paramètres d’usine par défaut.)
04) Appuyez sur le bouton ENTER pour modifier l’option souhaitée.
05) Appuyez sur les boutons UP / DOWN pour régler la valeur / modifier les réglages.
06) Appuyez sur le bouton ENTER pour sauvegarder les changements / confirmer votre choix.25
Phantom 1220 Zoombar Code de produit : 40090
6.6.3.1. Courbes de variation d’intensité
Les courbes de variation d’intensité disponibles sont :
6.6.3.2. Fonction de réinitialisation
01) Si vous avez choisi FONCTION DE RÉINITIALISATION (à l'étape 3, page 25), l'écran affichera :
02) Appuyez sur les boutons UP / DOWN pour choisir l’une des options suivantes :
● INCLINAISON ● ZOOM ● TOUS
03) Appuyez sur le bouton ENTER pour modifier l’option souhaitée.
04) Appuyez sur les boutons UP / DOWN pour choisir YES ou NO. Si vous choisissez YES, la fonction
actuellement sélectionnée sera réinitialisée.
05) Appuyez sur le bouton ENTER pour sauvegarder les changements / confirmer votre choix.26
Phantom 1220 Zoombar Code de produit : 40090
6.6.4. Informations concernant le système
Grâce à ce menu, vous pouvez voir le mode actuellement utilisé, l’adresse DMX de départ, la version actuelle du logiciel, la température de l’appareil, le temps de fonctionnement total de l’appareil et le numéro UID.
01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche
02) Appuyez sur le bouton ENTER pour ouvrir le menu et afficher les paramètres.27
Phantom 1220 Zoombar Code de produit : 40090 6.7. Canaux DMX
Canaux Fonction Valeur Réglage
Réglage de l'inclinaison 0° – 180°
Réglage de l’inclinaison, 16-bits
Vitesse de l’inclinaison
Réglage de la vitesse de l’inclinaison, de rapide à lente
Variateur d’intensité
D’intensité faible à élevée (0 - 100 %)
Stroboscope aléatoire de pixels, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope, de fréquences élevées à basses (20 - 0 Hz)
Rapide ON / lent OFF, de fréquences élevées à basses (20 - 0 Hz)
Lent ON / rapide OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope aléatoire, de fréquences élevées à basses (20 - 0 Hz)
Aléatoire rapide ON / lent OFF, de fréquences élevées à basses (20 - 0 Hz)
Aléatoire lent ON / rapide OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation aléatoire, de fréquences élevées à basses (20 - 0 Hz)
Fondu ON / OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation, de fréquences élevées à basses (20 - 0 Hz)
Phantom 1220 Zoombar Code de produit : 40090
Canaux Fonction Valeur Réglage
Flux de couleur allant de rapide à lent
Changement de couleur allant de rapide à lent
Réglage de la vitesse des macros LED, de rapide à lente
Direction inversée + réglage de la vitesse des macros LED, de lente à rapide
Vitesse du fondu macro LED
Réglage de la vitesse du fondu de la macro LED, de rapide à lente
Flux de couleur allant de rapide à lent29
Phantom 1220 Zoombar Code de produit : 40090
Canaux Fonction Valeur Réglage
Changement de couleur allant de rapide à lent
Variateur d'intensité de fond
D’intensité faible à élevée (0 - 100 %)
De la grande à la petite taille (0 – 100 %)
Fonctions (après 5 secondes)
Zones mortes pour l'inclinaison
Mixage des couleurs RGBW
Mixage des couleurs CMY
Réinitialisation de l’inclinaison
Réinitialisation du zoom
Inclinaison inversée
Inclinaison inversée
Annuler inclinaison inversée
Variateur d’intensité lent
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %) Remarque : Assurez-vous que le(s) canal(-aux) du variateur d’intensité et l’obturateur sont ouverts afin de voir la sortie lumineuse. Remarque : ● Si vous réglez le canal 15 entre 20 et 24, utilisez les canaux 16, 17 et 18 pour régler l'intensité du rouge, du vert et du bleu. ● Si vous réglez le canal 15 entre 25 et 29, utilisez les canaux 16, 17 et 18 pour régler l'intensité du cyan, du magenta et du jaune.30
Phantom 1220 Zoombar Code de produit : 40090
6.7.2. 24 canaux, 72 canaux, 84 canaux
canaux Fonction Valeur Réglage
Réglage de l'inclinaison 0° – 180°
Réglage de l’inclinaison, 16-bits
Vitesse de l’inclinaison
Réglage de la vitesse de l’inclinaison, de rapide à lente
Variateur d’intensité
D’intensité faible à élevée (0 - 100 %)
Variateur d’intensité fin
D’intensité faible à élevée (0 - 100 %)
Stroboscope aléatoire de pixels, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope, de fréquences élevées à basses (20 - 0 Hz)
Rapide ON / lent OFF, de fréquences élevées à basses (20 - 0 Hz)
Lent ON / rapide OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope aléatoire, de fréquences élevées à basses (20 - 0 Hz)
Aléatoire rapide ON / lent OFF, de fréquences élevées à basses (20 - 0 Hz)
Aléatoire lent ON / rapide OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation aléatoire, de fréquences élevées à basses (20 - 0 Hz)
Fondu ON / OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation, de fréquences élevées à basses (20 - 0 Hz)
Phantom 1220 Zoombar Code de produit : 40090
canaux Fonction Valeur Réglage
Flux de couleur allant de rapide à lent
Changement de couleur allant de rapide à lent
Réglage de la vitesse des macros LED, de rapide à lente
Direction inversée + réglage de la vitesse des macros LED, de lente à rapide
Vitesse du fondu macro LED
Réglage de la vitesse du fondu de la macro LED, de rapide à lente
Phantom 1220 Zoombar Code de produit : 40090
canaux Fonction Valeur Réglage
Flux de couleur allant de rapide à lent
Changement de couleur allant de rapide à lent
Variateur d'intensité de fond
D’intensité faible à élevée (0 - 100 %)
Rouge d'arrière- plan
D’intensité faible à élevée (0 - 100 %)
Vert d'arrière- plan
D’intensité faible à élevée (0 - 100 %)
Bleu d'arrière- plan
D’intensité faible à élevée (0 - 100 %)
Blanc d'arrière- plan
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
De la grande à la petite taille (0 – 100 %)
Fonctions (après 5 secondes)
Zones mortes pour l'inclinaison
Mixage des couleurs RGBW
Mixage des couleurs CMY
Réinitialisation de l’inclinaison
Réinitialisation du zoom
Inclinaison inversée
Inclinaison inversée
Annuler inclinaison inversée
Variateur d’intensité lent
Phantom 1220 Zoombar Code de produit : 40090
canaux Fonction Valeur Réglage
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %) Remarque : Assurez-vous que le(s) canal(-aux) du variateur d’intensité est/sont ouvert(s) afin de voir la sortie lumineuse. Remarque : En mode 24 canaux : ● Si vous réglez le canal 24 entre 20 et 24, utilisez les canaux 19, 20 et 21 pour régler l'intensité du rouge, du vert et du bleu. ● Si vous réglez le canal 24 entre 25 et 29, utilisez les canaux 19, 20 et 21 pour régler l'intensité du cyan, du magenta et du jaune. En mode 72 canaux et en mode 84 canaux : ● Si vous réglez le canal 20 entre 20 et 24, utilisez les canaux 21, 22 et 23 pour régler l'intensité du rouge, du vert et du bleu. ● Si vous réglez le canal 20 entre 25 et 29, utilisez les canaux 21, 22 et 23 pour régler l'intensité du cyan, du magenta et du jaune.34
Phantom 1220 Zoombar Code de produit : 40090
canaux Fonction Valeur Réglage
Réglage de l'inclinaison 0° – 180°
Réglage de l’inclinaison, 16-bits
Vitesse de l’inclinaison
Réglage de la vitesse de l’inclinaison, de rapide à lente
Variateur d’intensité
D’intensité faible à élevée (0 - 100 %)
Variateur d’intensité fin
D’intensité faible à élevée (0 - 100 %)
Stroboscope aléatoire de pixels, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope, de fréquences élevées à basses (20 - 0 Hz)
Rapide ON / lent OFF, de fréquences élevées à basses (20 - 0 Hz)
Lent ON / rapide OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope aléatoire, de fréquences élevées à basses (20 - 0 Hz)
Aléatoire rapide ON / lent OFF, de fréquences élevées à basses (20 - 0 Hz)
Aléatoire lent ON / rapide OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation aléatoire, de fréquences élevées à basses (20 - 0 Hz)
Fondu ON / OFF, de fréquences élevées à basses (20 - 0 Hz)
Stroboscope avec pulsation, de fréquences élevées à basses (20 - 0 Hz)
Phantom 1220 Zoombar Code de produit : 40090
canaux Fonction Valeur Réglage
Flux de couleur allant de rapide à lent
Changement de couleur allant de rapide à lent
Réglage de la vitesse des macros LED, de rapide à lente
Direction inversée + réglage de la vitesse des macros LED, de lente à rapide
Vitesse du fondu macro LED
Réglage de la vitesse du fondu de la macro LED, de rapide à lente
Flux de couleur allant de rapide à lent
Changement de couleur allant de rapide à lent36
Phantom 1220 Zoombar Code de produit : 40090
canaux Fonction Valeur Réglage
Variateur d'intensité de fond
D’intensité faible à élevée (0 - 100 %)
Variateur d’intensité de fond fin
D’intensité faible à élevée (0 - 100 %)
Rouge d'arrière-plan
D’intensité faible à élevée (0 - 100 %)
Rouge d'arrière-plan fin
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
Vert d'arrière-plan fin
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
Bleu d'arrière-plan fin
D’intensité faible à élevée (0 - 100 %)
Blanc d'arrière-plan
D’intensité faible à élevée (0 - 100 %)
Blanc d'arrière-plan fin
D’intensité faible à élevée (0 - 100 %)
De la grande à la petite taille (0 – 100 %)
Fonctions (après 5 secondes)
Zones mortes pour l'inclinaison
Mixage des couleurs RGBW
Mixage des couleurs CMY
Réinitialisation de l’inclinaison
Réinitialisation du zoom
Inclinaison inversée
Inclinaison inversée
Annuler inclinaison inversée
Variateur d’intensité lent
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)37
Phantom 1220 Zoombar Code de produit : 40090
canaux Fonction Valeur Réglage
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %)
D’intensité faible à élevée (0 - 100 %) Remarque : Assurez-vous que le(s) canal(-aux) du variateur d’intensité et l’obturateur sont ouverts afin de voir la sortie lumineuse. Remarque : ● Si vous réglez le canal 25 entre 20 et 24, utilisez les canaux 26 à 31 pour régler l'intensité du rouge, du vert et du bleu. ● Si vous réglez le canal 25 entre 25 et 29, utilisez les canaux 26 à 31 pour régler l'intensité du cyan, du magenta et du jaune.38
Phantom 1220 Zoombar Code de produit : 40090
7. Résolution des problèmes
Ce guide de dépannage contient des solutions à des problèmes qui peuvent être résolus par une personne ordinaire. L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels. Confiez l’entretien à des personnes formées ou qualifiées. Contactez votre revendeur Highlite International si la solution n'est pas décrite dans le tableau. Problème Cause(s) probable(s) Solution L’appareil ne fonctionne pas du tout Aucun courant n’arrive à l’appareil ● Vérifiez si l’appareil est allumé et les câbles sont correctement branchés Le fusible principal a grillé ● Remplacez le fusible. Veuillez consulter
8.3.1. Remplacement du fusible à la
page 40 L'appareil réagit de façon erratique Les paramètres d'usine de l'appareil ont été modifiés ● Réinitialisez les paramètres de l'appareil aux paramètres d'usine par défaut. Voir
RÉINITIALISATION DES PARAMÈTRES
D’USINE à la page 25 L’appareil ne répond pas au contrôle DMX La console de contrôle n’est pas connectée ● Connectez la console de contrôle Le signal est inversé. La sortie DMX à 3 / 5broches de la console de contrôle ne correspond pas à l’entrée DMX de l’appareil ● Installez un câble d’inversion de phase entre la console de contrôle et l’appareil La console de contrôle est défectueuse ● Essayez d’utiliser une autre console de contrôle L'appareil répond de façon erratique au contrôle DMX Mauvaise connexion de ligne ● Vérifiez les branchements et les câbles. Remédiez aux mauvais branchements. Réparez ou remplacez les câbles abîmés La ligne ne se termine pas sur un bouchon de terminaison de 120 Ω ● Insérez un bouchon de terminaison dans la prise de sortie DMX du dernier appareil de la ligne Adressage incorrect ● Vérifiez les réglages d’adresse et modifiez-les si nécessaire Dans le cas d'une configuration avec plusieurs appareils, l’un des appareils est défectueux et perturbe la transmission des données sur la liaison ● Pour déterminer quel appareil est défectueux, shuntez les appareils un par un jusqu’à ce que le système fonctionne à nouveau normalement Pas de lumière ou les LEDs s’éteignent de manière intermittente Les LEDs sont abîmées ● Débranchez l’appareil et contactez votre revendeur Highlite International Les réglages de l’alimentation ne correspondent pas ni la tension, ni à la fréquence C.A. ● Déconnectez l'appareil. Vérifiez les réglages et modifiez-les si nécessaire39
Phantom 1220 Zoombar Code de produit : 40090
8.1. Consignes de sécurité pour la maintenance
DANGER Choc électrique causé par une tension dangereuse à l’intérieur Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage.
AVERTISSEMENT Risque de brûlures dues à une surface chaude Laissez refroidir l’appareil pendant au moins 15 minutes avant de l’entretenir ou de le nettoyer. 8.2. Maintenance préventive
Attention Avant toute utilisation, examinez visuellement l’appareil pour détecter d’éventuels défauts. Assurez-vous que : ● Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées. ● Les dispositifs de sécurité ne sont pas endommagés. ● Les boîtiers, fixations et systèmes d’installation ne comportent aucune déformation. ● La lentille n’est pas fissurée ou endommagée. ● Les câbles d’alimentation ne sont pas endommagés et ne présentent pas de fatigue des matériaux.40
Phantom 1220 Zoombar Code de produit : 40090
8.2.1. Consignes de base pour le nettoyage
La lentille externe de l'appareil doit être nettoyée périodiquement afin d'optimiser la sortie lumineuse. Le calendrier de nettoyage dépend des conditions sur le site où l’appareil est installé. Si des machines à fumée ou à brouillard sont utilisées sur le site, l’appareil devra être nettoyé plus fréquemment. En revanche, si l’appareil est installé dans un endroit bien ventilé, il faudra le nettoyer moins souvent. Pour établir un calendrier de nettoyage, examinez l’appareil à intervalles réguliers pendant les 100 premières heures de fonctionnement. Pour nettoyer l’appareil, suivez les étapes suivantes : Débranchez l’appareil de l’alimentation électrique. Laissez-le refroidir au moins 15 minutes.
03) Enlevez la poussière accumulée sur la surface extérieure avec de l’air comprimé sec et une brosse
04) Nettoyez la lentille avec un chiffon humide. Utilisez une solution détergente douce.
05) Séchez soigneusement la lentille avec un chiffon non pelucheux.
06) Nettoyez les connexions DMX et autres avec un chiffon humide.
Attention ● Ne plongez sous aucun prétexte l’appareil dans un liquide. ● N’utilisez ni alcool ni solvants. ● Assurez-vous que les connexions sont parfaitement sèches avant de connecter l’appareil à l’alimentation électrique et à d’autres appareils. Maintenance réparatrice L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. N’ouvrez et ne modifiez pas l’appareil. Confiez les réparations et l’entretien à des personnes formées ou qualifiées. Contactez votre revendeur Highlite International pour en savoir plus.
8.3.1. Remplacement du fusible
DANGER Choc électrique causé par un court-circuit ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. Une hausse de tension, un court-circuit ou une alimentation électrique incorrecte peut faire griller un fusible. Si cela arrive, l'appareil ne fonctionnera plus. Vous devrez alors suivre les étapes ci-dessous.
01) Débranchez l’appareil de l’alimentation électrique.
02) Laissez-le refroidir au moins 15 minutes.
03) Dévissez le couvercle du fusible avec un tournevis et retirez le porte-fusible.
04) Si le fusible est brun ou translucide, c’est qu’il a grillé. Retirez le fusible endommagé.
05) Insérez un nouveau fusible dans le porte-fusible. Assurez-vous que le type et le calibre du fusible de
remplacement sont les mêmes que ceux spécifiés sur l'étiquette d'information du produit.
06) Replacez le porte-fusible dans l'ouverture et serrez le couvercle du fusible.41
Phantom 1220 Zoombar Code de produit : 40090
9. Désinstallation, transport et stockage
9.1. Consignes pour la désinstallation
AVERTISSEMENT Une mauvaise désinstallation peut provoquer de graves dommages matériels et physiques. ● Laissez votre appareil refroidir avant de le démonter. ● Débranchez l’alimentation électrique avant de désinstaller l’appareil. ● Respectez toujours les réglementations nationales et spécifiques au site lors de la désinstallation et du démontage de l'appareil. ● Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site. 9.2. Consignes pour le transport ● Utilisez l’emballage d’origine pour transporter l’appareil, si possible. ● Respectez toujours les instructions de manipulation imprimées sur l’emballage extérieur, par exemple : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile ». 9.3. Stockage ● Nettoyez l’appareil avant de le ranger. Suivez les instructions de nettoyage indiquées dans le
chapitre 8.2.1. Consignes de base pour le nettoyage à la page 40.
● Rangez l’appareil dans son emballage d’origine, si possible.
Mise au rebut correcte de ce produit Déchets d’équipements électriques et électroniques Ce symbole sur le produit, son emballage ou ses documents indique que le produit ne doit pas être traité comme un déchet ménager. Mettez ce produit au rebut en le remettant au point de collecte correspondant pour le recyclage des équipements électriques et électroniques. Ceci afin d’éviter les dommages environnementaux ou les blessures corporelles dus à une mise au rebut non contrôlée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le revendeur agréé.
Consultez la page du produit concerné sur le site web de Highlite International (www.highlite.com) pour obtenir une déclaration de conformité.1
Phantom 1220 Zoombar Code de produit : 40090©2020 Showtec
