Kanjo Spot 10 - Non catégorisé Showtec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Projecteur à LED, 10W, 7 couleurs, rotation 540°, inclinaison 270°
Utilisation	Idéal pour les événements, concerts, spectacles, et installations scéniques
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les normes électriques
Informations générales	Poids léger, design compact, compatible DMX, facile à transporter

FOIRE AUX QUESTIONS - Kanjo Spot 10 Showtec

Comment allumer le Showtec Kanjo Spot 10 ?

Pour allumer le Showtec Kanjo Spot 10, branchez le câble d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Comment régler la netteté du faisceau ?

Utilisez la molette de mise au point située sur le côté de l'appareil pour affiner la netteté du faisceau.

Comment changer les modes de fonctionnement ?

Appuyez sur le bouton 'Mode' sur le panneau de contrôle pour faire défiler les différents modes de fonctionnement disponibles.

Mon appareil ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur est en position 'ON'. Si le problème persiste, essayez une autre prise électrique.

Comment connecter le Kanjo Spot 10 à une console DMX ?

Utilisez un câble DMX pour connecter la sortie DMX de votre console à l'entrée DMX du Kanjo Spot 10. Assurez-vous de configurer l'adresse DMX correcte sur l'appareil.

Y a-t-il une fonction de protection thermique ?

Oui, le Showtec Kanjo Spot 10 est équipé d'une protection thermique qui éteint l'appareil en cas de surchauffe. Laissez-le refroidir avant de le rallumer.

Comment nettoyer le Kanjo Spot 10 ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la durée de vie de la lampe ?

La durée de vie de la lampe est d'environ 20 000 heures, selon l'utilisation et les conditions d'exploitation.

Puis-je utiliser le Kanjo Spot 10 à l'extérieur ?

Le Kanjo Spot 10 n'est pas conçu pour une utilisation en extérieur. Utilisez-le uniquement dans des environnements secs et protégés.

Comment obtenir un effet de couleur ?

Vous pouvez obtenir des effets de couleur en utilisant des filtres ou en programmant des scènes spécifiques via la console DMX.

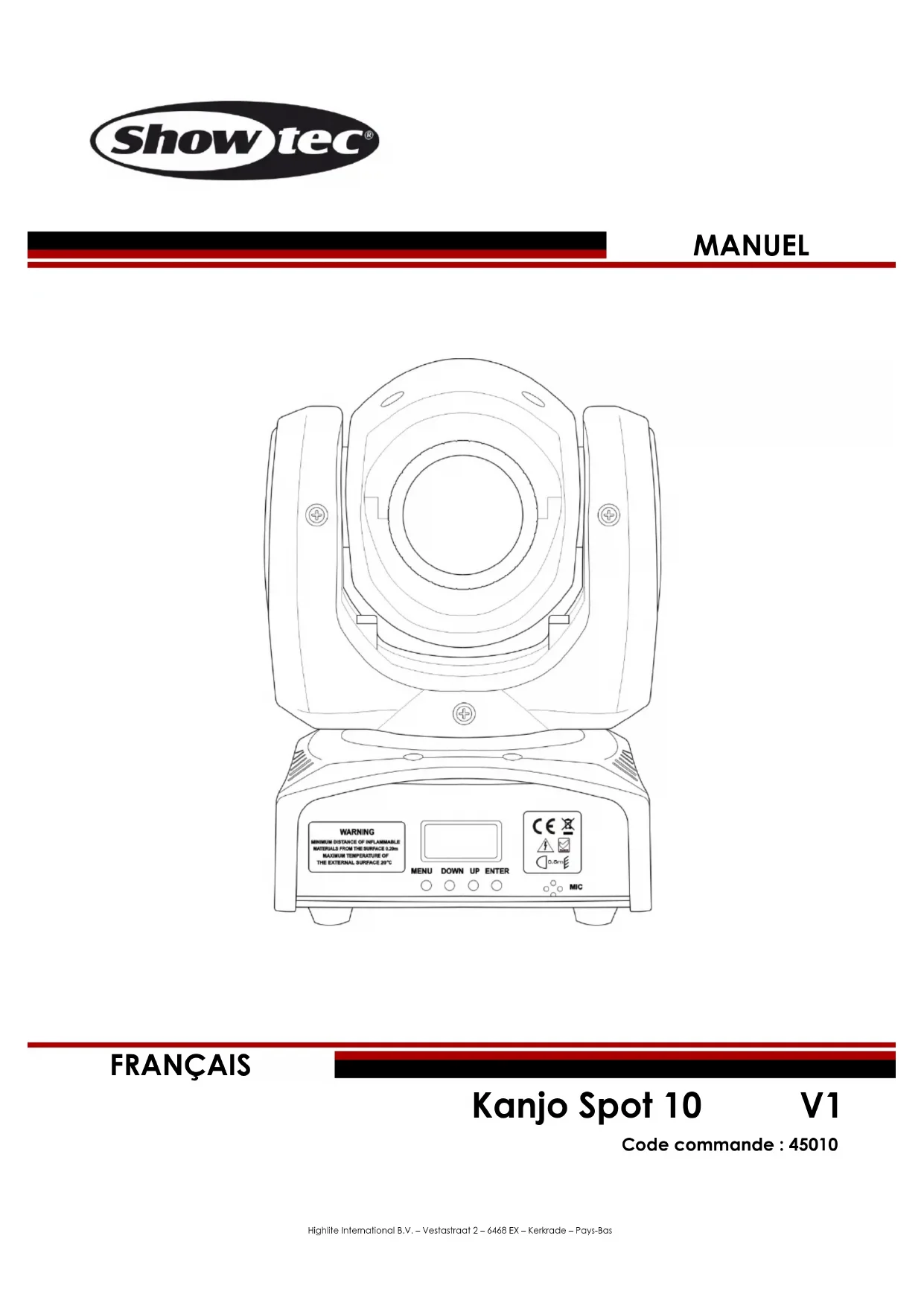

MODE D'EMPLOI Kanjo Spot 10 Showtec

Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le revendeur et conservez le matériel d’emballage pour vérification. Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend :

• 1 support et 2 vis pour fixation sur treillis

• Manuel de l’utilisateur

Durée de vie prévue de la LED La luminosité des LED décline graduellement au fil du temps. La CHALEUR est le facteur principal qui accélère cette perte de luminosité. Emballées en groupes, les LED supportent des températures d’utilisation plus élevées que dans des conditions optimales ou singulières. Pour cette raison, le fait d’utiliser les LED de couleur à leur intensité maximale réduit significativement leur durée de vie. Si le prolongement de cette durée de vie est pour vous une priorité, prenez soin d’utiliser les LED à des températures inférieures, notamment en prenant soin des conditions climatiques ou de l’intensité de projection en général.

Consignes de sécurité Toute personne impliquée dans l’installation, le fonctionnement et l’entretien de cet appareil doit :

• suivre les consignes de ce manuel

Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur.3 Code commande : 45010 Kanjo Spot 10 Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité de ce manuel. Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Confiez les opérations de maintenance et les réparations à des techniciens qualifiés. IMPORTANT : Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorisées de l’appareil.

• Ne mettez jamais en contact le cordon d’alimentation avec d’autres câbles ! Manipulez le cordon d’alimentation et tous les câbles liés au secteur avec une extrême prudence !

• N’enlevez jamais l’étiquetage informatif et les avertissements indiqués sur l’appareil.

• Ne couvrez jamais le contact de masse avec quoi que ce soit.

• Ne soulevez jamais l’appareil en le maintenant par sa tête, sous peine d’abîmer le mécanisme. Maintenez-le toujours par ses poignées de transport.

• Ne placez jamais de matériaux devant la lentille.

• Ne regardez jamais directement la source lumineuse.

• Ne laissez jamais traîner de câbles par terre.

• Ne desserrez jamais les vis du gobo. Vous risqueriez d'ouvrir le roulement à billes.

• N’insérez pas d’objets dans les orifices d’aération.

• Ne connectez pas l’appareil à un bloc de puissance.

• N’allumez et n’éteignez pas l’appareil à des intervalles réduits. Cela pourrait nuire à sa durée de vie.

• Ne touchez pas le boîtier de l’appareil à mains nues durant le fonctionnement de celui-ci (le boîtier devient très chaud). Laissez-le refroidir au moins 5 minutes avant de le manipuler.

• Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil.

• Utilisez l’appareil uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l’eau ou tout autre liquide.

• Utilisez l’appareil uniquement après avoir vérifié que le boîtier est bien fermé et que les vis sont correctement serrées.

• Utilisez l’appareil seulement après vous être familiarisé avec ses fonctions.

• Évitez les flammes et éloignez l’appareil des liquides ou des gaz inflammables.

• Maintenez toujours le boîtier fermé pendant l’utilisation.

• Veillez toujours à garder un espace minimum d’air libre de 50 cm autour de l’unité pour favoriser sa ventilation.

• Débranchez toujours l’appareil lorsqu’il n’est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d’alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d’alimentation.

• Assurez-vous que l’appareil n’est pas exposé à une source importante de chaleur, d’humidité ou de poussière.

• Assurez-vous que la tension disponible n’est pas supérieure à celle indiquée sur le panneau situé à l’arrière.

• Assurez-vous que le câble d’alimentation n’est pas endommagé ou ne comporte pas d’éraflures. Vérifiez régulièrement l’appareil et le câble d’alimentation.

• Si la lentille est visiblement endommagée, elle doit être remplacée.

• Si vous heurtez ou laissez tomber l’appareil, débranchez-le immédiatement du courant électrique. Par sécurité, faites-le réviser par un technicien qualifié avant de l’utiliser.

• Si l’appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branchez pas immédiatement. La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante.

• Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.

• À l’usage des adultes seulement. La tête mobile doit être installée hors de portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance.4 Code commande : 45010 Kanjo Spot 10

• N’essayez pas de shunter la protection thermostatique ou les fusibles.

• En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.

• L’utilisateur est responsable du positionnement et du fonctionnement corrects du Kanjo. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.

• Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à la terre.

• Lors de la première mise en marche, de la fumée ou certaines odeurs peuvent émaner de l’appareil. Il s’agit d’un processus normal qui ne signifie pas nécessairement que l’appareil est défectueux.

• Les réparations, maintenances et connexions électriques doivent être prises en charge par un technicien qualifié.

• GARANTIE : jusqu’à un an après la date d’achat.

Conditions d’utilisation

• Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.

• La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 1 mètre.

• La température ambiante maximale t

= 40°C ne devra jamais être dépassée.

• L’humidité relative ne doit pas dépasser 50 % à une température ambiante de 40ºC.

• Si l’appareil est utilisé d'une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l’annulation de la garantie.

• Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, une décharge électrique, un accident, etc. Vous mettriez ainsi en danger votre sécurité et celle des autres ! Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Procédure :

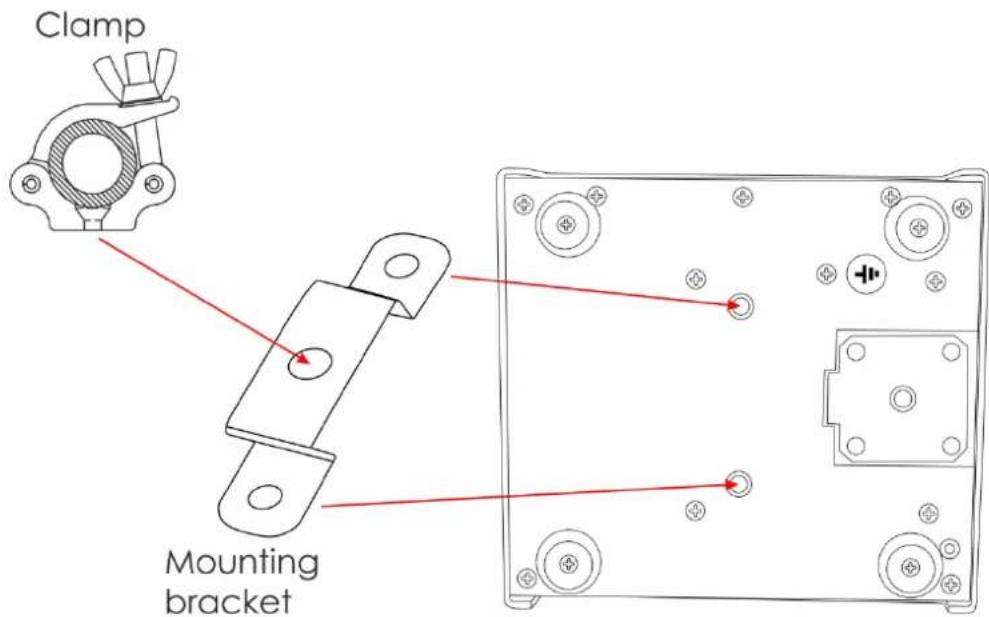

• Si l’appareil est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé.

• Utilisez un collier pour fixer le projecteur au support de montage du système de fixation.

• Veillez toujours à ce que la fixation du projecteur l’empêche d’osciller librement dans la pièce.

• L’installation doit toujours être effectuée avec un système d’attache de sécurité, comme par exemple un filet ou un câble de sécurité approprié.

• Lors de la fixation, du démontage ou de la mise en service de l’appareil, assurez-vous toujours que la zone située en-dessous est dégagée et qu'aucune personne non autorisée ne s'y trouve.5 Code commande : 45010 Kanjo Spot 10

Le Kanjo peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Uni Câble USA Broche

Assurez-vous que votre appareil est toujours connecté à une prise de terre !6 Code commande : 45010 Kanjo Spot 10 Une mauvaise installation peut provoquer de graves dommages matériels et physiques !

Instructions de retour

Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. Contactez Highlite par téléphone au [phone] ou en envoyant un courrier électronique à [e-mail] pour demander un numéro RMA avant d’expédier le produit. Soyez prêt à fournir le numéro du modèle, le numéro de série et une brève description de la raison du retour. Veillez à bien emballer le produit. Tout dégât causé lors du transport par un emballage inapproprié n’engagera que la responsabilité du client. Highlite se réserve le droit, à sa discrétion, de décider de réparer ou de remplacer le(s) produit(s). Nous vous conseillons d’utiliser une méthode d’envoi sans risques : un emballage approprié ou une double boîte UPS. Remarque : Si un numéro RMA vous a été attribué, veuillez inclure dans la boîte une note écrite contenant les informations suivantes :

03) votre numéro de téléphone ;

04) une brève description des problèmes.

Réclamations Le client a l’obligation de vérifier immédiatement les produits à la livraison pour détecter tout défaut et/ou toute imperfection visible. Il peut effectuer cette vérification après que nous avons confirmé que les produits sont à sa disposition. Tous dommages se produisant durant le transport sont à imputer au transporteur ; les dommages occasionnés pourront tout de même être rapportés au transporteur après réception de la marchandise. En cas de dégât subi lors du transport, le client doit en informer l’expéditeur et lui soumettre toute réclamation. Les dégâts liés au transport doivent nous être communiqués dans la journée qui suit la réception de la livraison. Toute expédition de retour doit être effectuée à post-paiement. Les expéditions de retour doivent être accompagnées d’une lettre en indiquant la ou les raison(s). Les expéditions de retour qui n’ont pas été prépayées seront refusées, à moins d’un accord précis stipulé par écrit. Toute réclamation à notre encontre doit être faite par écrit ou par fax dans les 10 jours ouvrables suivant la réception de la facture. Après cette période, les réclamations ne seront plus prises en compte. Les réclamations ne seront alors considérées que si le client a, jusqu’ici, respecté toutes les parties du contrat, sans tenir compte de l’accord d’où résulte l’obligation.7 Code commande : 45010 Kanjo Spot 10 Description de l’appareil Caractéristiques Le Kanjo Spot 10 est une tête mobile ultra-compacte dotée d’une source lumineuse LED de 10 W. Le Kanjo Spot 10 est parfait pour les discothèques et les DJs nomades.

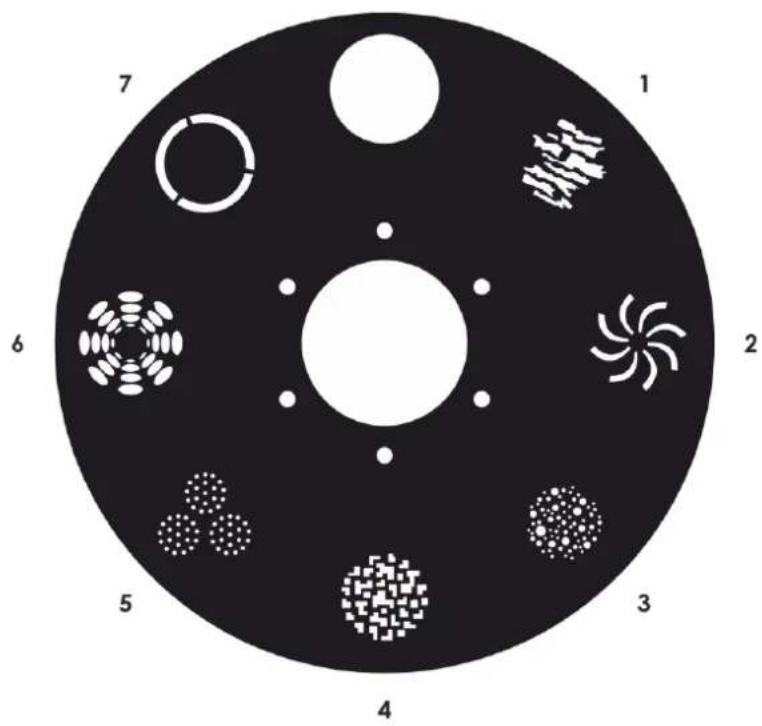

• Gobo statique et roue colorée

• Contrôle réagissant au son

• Tension d’entrée : 100 - 240 V, 60 / 50Hz

• Canaux DMX : 8 ou 10

• Affichage LED à 4 caractères

• Source lumineuse : Source LED 10W

• Modes de contrôle : DMX, automatique, manuel, contrôle sonore, esclave

• Protocole de contrôle : DMX-512

• Mise au point manuelle

• Variateur : 0 -100 %

• Résolution inclinaison / orientation : 16 bits

• Angle du faisceau : 13°

• Boîtier : Métal & plastique ignifuge

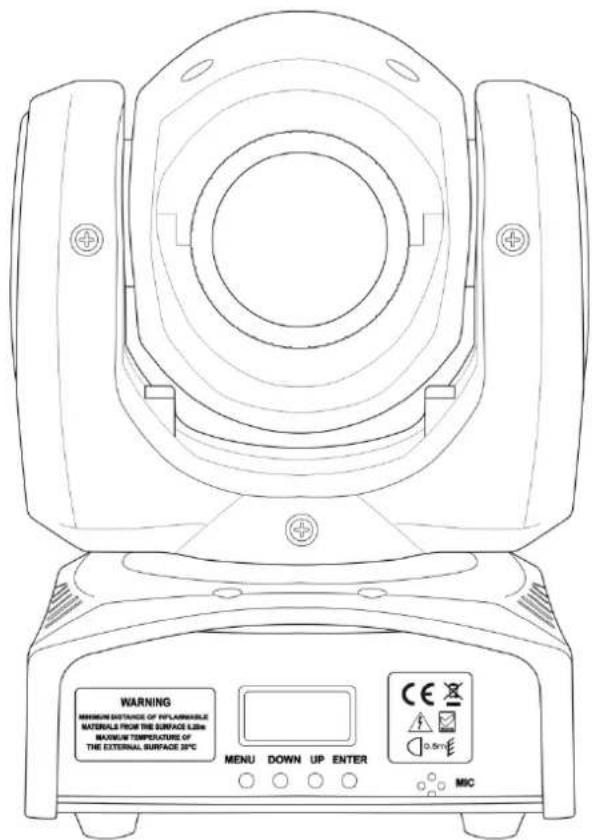

• Poids : 2,6 kg Aperçu

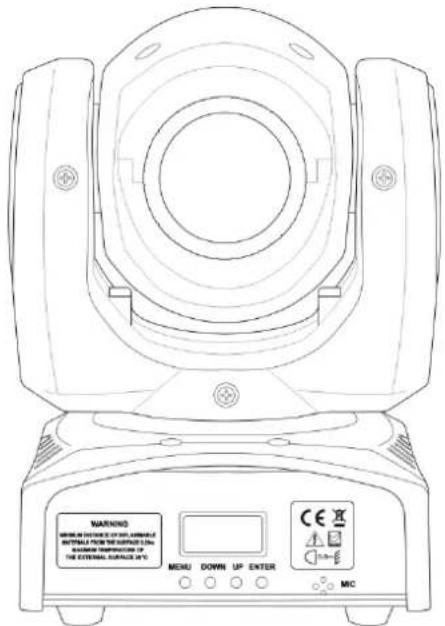

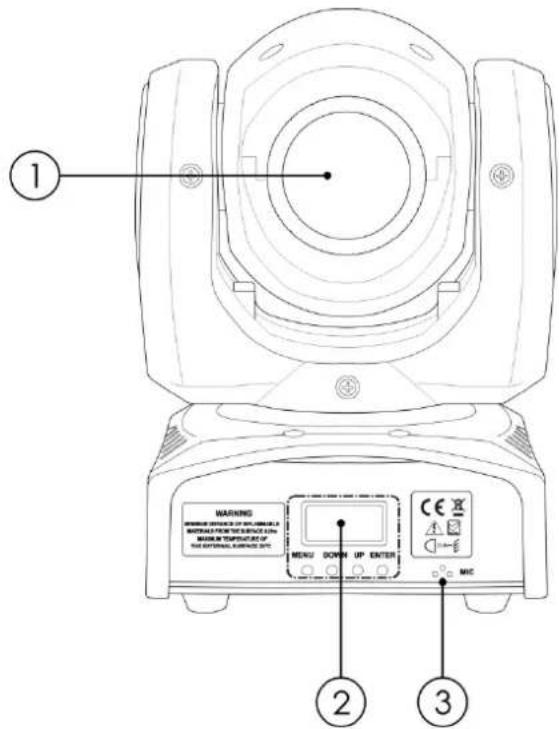

Schéma 018 Code commande : 45010 Kanjo Spot 10 Panneau avant

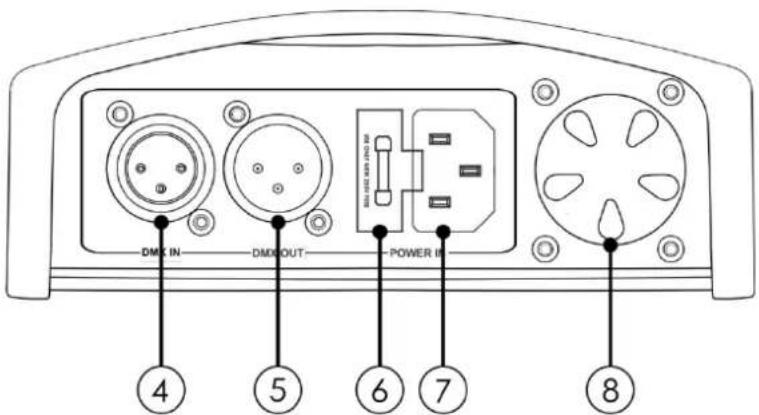

02) Affichage LED à 4 caractères + boutons de commande

03) Microphone intégré

04) Entrée du connecteur de signal DMX 3 broches

05) Sortie du connecteur de signal DMX 3 broches

06) Fusible 1,5 A / 250 V

07) Connecteur d'alimentation IEC 100 - 240 V

08) Ventilateur de refroidissement

Schéma 29 Code commande : 45010 Kanjo Spot 10 Installation Retirez tout le matériel d'emballage du Kanjo Spot 10. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Réglage et fonctionnement Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi. Avant de brancher l’unité, assurez-vous toujours que la tension d’alimentation correspond à celle du produit. N’essayez pas d’utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement. Connectez l’appareil à la source d’alimentation. L'appareil bénéficie d'un fonction de contrôle sonore grâce à un microphone intégré.

Modes de contrôle 5 modes sont disponibles :

Un Kanjo (auto et manuel)

01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne

02) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate.

03) Lorsque le Kanjo n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil autonome.

Veuillez consulter les pages 16 et 17 pour en savoir plus sur le mode automatique et le mode manuel. Un Kanjo (contrôle sonore)

01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne

02) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate.

03) Mettez la musique. Si l'appareil est réglé sur le contrôle sonore, il réagit au rythme de la musique.

Veuillez consulter la page 16 pour en savoir plus sur les options de contrôle sonore. Plusieurs Kanjos (contrôle maître/esclave)

01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne

02) Utilisez un câble XLR à 3 broches pour connecter les Kanjos.

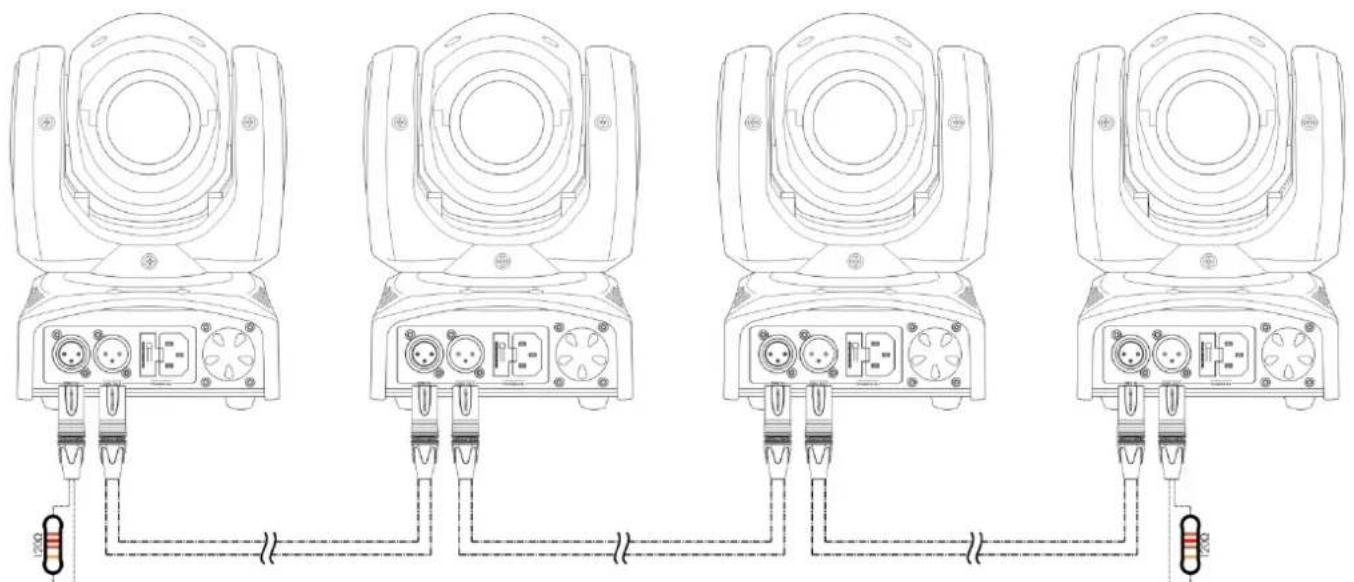

03) Reliez les unités conformément au schéma 4. Raccordez la prise sortie (out) de l'unité DMX avec la

prise entrée (in) de la deuxième unité à l'aide d'un câble DMX. Répétez cette opération pour raccorder la seconde, la troisième et la quatrième unité. Vous pouvez utiliser les mêmes fonctions sur l’appareil maître, comme cela est décrit à la page 16 (mode auto ou contrôle sonore). Cela signifie que vous pouvez définir le mode d’opération que vous voulez sur l’appareil maître et faire en sorte que tous les appareils esclaves réagissent de la même manière.10 Code commande : 45010 Kanjo Spot 10 Plusieurs Kanjos (contrôle maître/esclave)

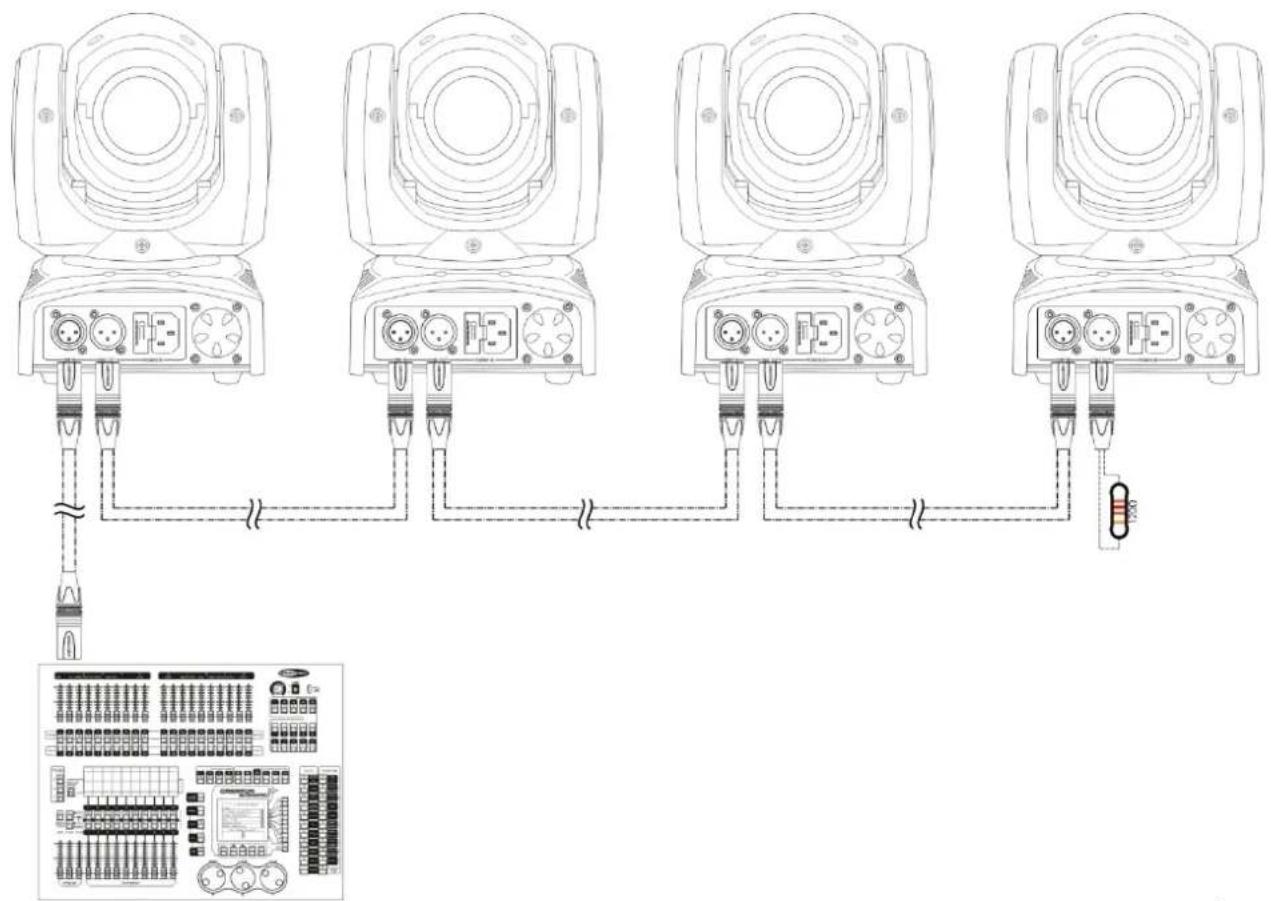

Plusieurs Kanjos (contrôle DMX)

01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne

02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).

03) Utilisez un câble XLR à 3 broches pour connecter les Kanjos et autres appareils.

04) Reliez les unités conformément au schéma 5. Raccordez la prise sortie (out) de l'unité DMX avec la

prise entrée (in) de la deuxième unité à l'aide d'un câble DMX. Répétez cette opération pour raccorder la seconde, la troisième et la quatrième unité.

05) Alimentation électrique : connectez les cordons d’alimentation électrique aux prises IEC de chaque

unité, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par la première unité. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.11 Code commande : 45010 Kanjo Spot 10 Configuration DMX de plusieurs Kanjos

Schéma 05 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique12 Code commande : 45010 Kanjo Spot 10 Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. Important : les appareils reliés à un câble data série doivent être configurés en série sur une seule ligne. Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de 30 appareils sur un seul câble data série. Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé DMX pourrait en effet détériorer le signal DMX numérique.

Distance maximum de ligne DMX recommandée : 100 mètres Nombre maximum recommandé d'appareils sur une ligne DMX : 30.

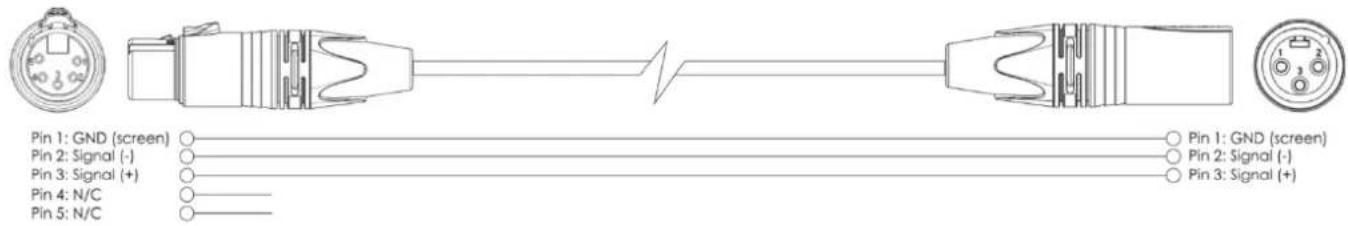

Câblage de données Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter des câbles DMX DAP Audio certifiés directement auprès d’un revendeur / distributeur, soit en fabriquer vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de transmission de données qui peuvent supporter un signal de haute qualité et qui sont peu sensibles aux interférences électromagnétiques. Câbles de données DMX certifiés DAP Audio

• Câble de microphone basique DAP Audio multi emploi. XLR/M 3 p. > XLR/F 3 p. Code commande FL01150 (1,5 m.), FL013 (3 m.), FL016 (6 m.), FL0110 (10 m.), FL0115 (15 m.), FL0120 (20 m.).

• Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d’une qualité audio exceptionnelle et de connecteurs fabriqués par Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m). Le Kanjo Spot 10 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome13 Code commande : 45010 Kanjo Spot 10 Panneau de contrôle

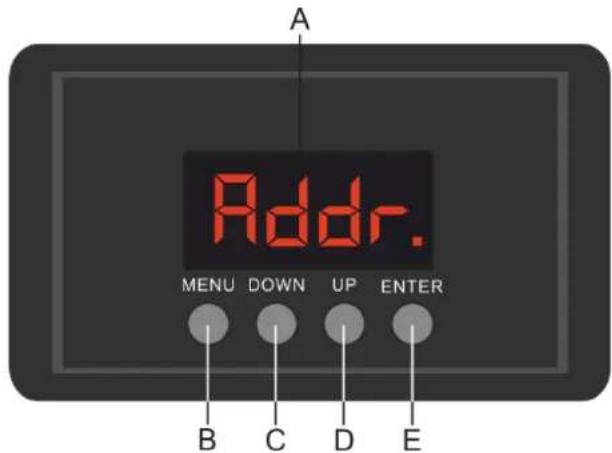

A) Affichage LED B) Bouton MENU C) Bouton DOWN (défilement vers le bas) D) Bouton UP (défilement vers le haut) E) Bouton ENTER

Mode de contrôle Les appareils adressés individuellement sur un câble et connectés à la console de contrôle Les appareils répondent au signal DMX du contrôleur. (si vous avez sélectionné et sauvegardé une adresse DMX, la console de contrôle l’affiche automatiquement lors de l’utilisation suivante). Adressage DMX Le panneau de contrôle situé sur la face avant de la base vous permet d’assigner des adresses DMX à l’appareil. Il s’agit du premier canal avec lequel le Kanjo répondra à la console de contrôle. Si vous utilisez la console, retenez que l’unité possède 10 canaux. Si vous utilisez plusieurs Kanjos, assurez-vous de définir correctement l’adressage DMX. Cependant, l’adresse DMX du premier Kanjo devrait être 1(001) ; l’adresse DMX du second Kanjo devrait être 1+10=11 (011) ; celle du troisième Kanjo devrait être 11+10=21 (021), etc. Assurez-vous qu’il n’y a pas de superposition entre les canaux pour pouvoir contrôler chaque Kanjo correctement. Si au moins deux Kanjos partagent une même adresse, ils fonctionneront de la même manière. Contrôle : après avoir défini les adresses de tous les Kanjos, vous pouvez commencer à les faire fonctionner par le biais de vos consoles d’éclairage. Remarque : Une fois allumé, le Kanjo détecte automatiquement si des données DMX 512 sont reçues ou non. Si l’entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas. Le problème peut être lié au fait que :

• Le câble XLR venant du contrôleur n’est pas connecté à l’entrée du Kanjo.

• La console de contrôle n’est pas branchée ou est défectueuse, le câble ou la console est défectueux ou les fils du signal sont permutés dans le connecteur d’entrée. Remarque : il est nécessaire d’insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil afin d’assurer une transmission correcte sur la ligne DMX.

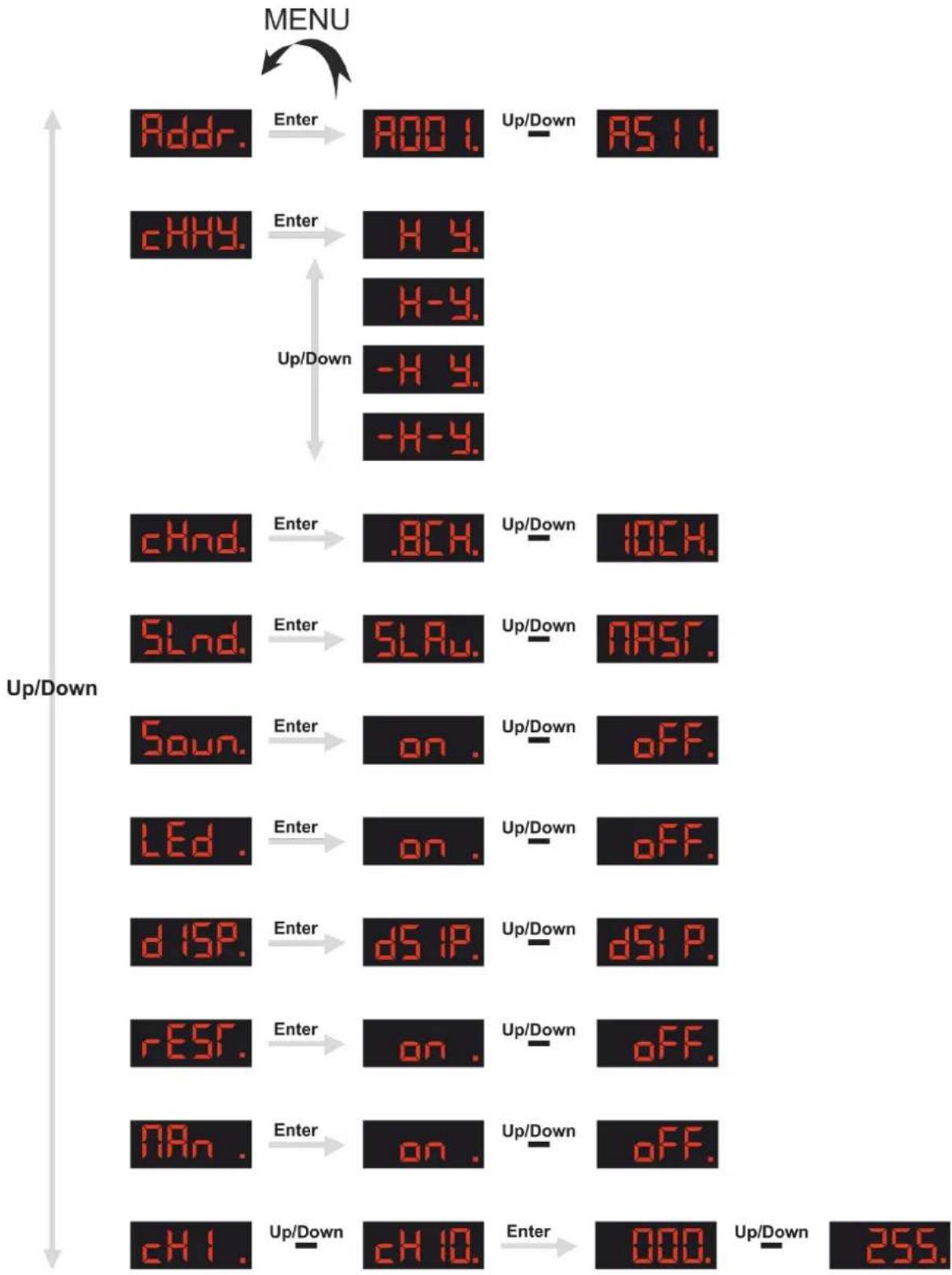

L’affichage s’éteint après 110 secondes

Si vous n’appuyez sur aucun bouton pendant 110 secondes, l’affichage s’éteint. Pour allumer l'affichage, appuyez sur le bouton MENU, UP, DOWN ou ENTER. Une fois que vous avez appuyé sur ce bouton, l’affichage s’allume.14 Code commande : 45010 Kanjo Spot 10 Vue d’ensemble15 Code commande : 45010 Kanjo Spot 10 Options du menu principal

Mode inclinaison / orientation inversée

Mode contrôle sonore

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour choisir l'adresse DMX souhaitée.

La plage de réglage est comprise entre .

04) Appuyez sur le bouton ENTER pour confirmer l'adresse.

2. Mode inclinaison / orientation inversée

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour basculer entre les options suivantes :

orientation normale / inclinaison inversée

orientation inversée / inclinaison normale

orientation et inclinaison inversées

04) Lorsque vous basculez entre les options précédemment citées, la tête mobile bouge selon l'option

05) Appuyez sur le bouton ENTER pour confirmer votre choix.

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour choisir l'un des deux modes disponibles :

04) Appuyez sur le bouton ENTER pour confirmer votre choix.16

Code commande : 45010 Kanjo Spot 10

4. Mode (automatique) / mode esclave

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour choisir l'un des deux modes :

Mode maître / automatique

04) Lorsque l'affichage indique , appuyez sur le bouton ENTER pour lancer le mode maître /

automatique. L’écran affichera .

05) Appuyez sur le bouton MENU pour entrer dans le mode maître / automatique.

06) L'appareil fonctionne à présent en mode maître / automatique et il affiche ses shows automatiques

07) Lorsque l'affichage indique , appuyez sur le bouton ENTER pour lancer le mode esclave.

08) L'appareil fonctionne maintenant en mode esclave et réagira de manière similaire à l'appareil

5. Mode contrôle sonore

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour activer / désactiver le mode contrôle sonore.

04) Appuyez sur le bouton ENTER pour confirmer votre choix.

6. Affichage LED continu / OFF

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour choisir entre les deux options :

L’écran LED s’éteint après 110 secondes

04) Appuyez sur le bouton ENTER pour confirmer votre choix.

7. Mode Affichage LED inversé

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour basculer entre les deux options :

Vertical flip view (affichage renversé à la verticale)

04) Appuyez sur le bouton ENTER pour confirmer votre choix.

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour activer / annuler la réinitialisation. Choisissez entre

04) Lorsque l'écran affiche , appuyez sur le bouton ENTER. L'appareil réinitialise les paramètres.

05) Lorsque l'écran affiche , appuyez sur le bouton ENTER. L'appareil revient au menu principal.

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche

02) Appuyez sur le bouton ENTER pour entrer dans ce menu.

03) Appuyez sur les boutons UP et DOWN pour basculer entre les deux options :

04) Lorsque l'écran affiche , appuyez sur le bouton ENTER.

05) Il est à présent possible d'ajuster manuellement les canaux DMX (Mode ajustement DMX manuel, voir

06) Les numéros des canaux correspondent à leurs fonctions DMX (voir le chapitre Canaux DMX, page

Le Mode manuel (voir plus haut) doit être mis sur ON pour que ce mode fonctionne. Pour plus d'information sur les fonctions de chaque canal, veuillez consulter le chapitre Canaux DMX, page 20.

01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN pour accéder à l'un des dix

canaux DMX disponibles : .

02) Appuyez sur le bouton ENTER pour entrer dans le mode d'édition.

03) Appuyez sur les boutons UP et DOWN pour régler les valeurs des canaux DMX.

04) La plage d'ajustement de chaque canal se situe entre .

05) Appuyez sur le bouton ENTER pour enregistrer les modifications.18

Code commande : 45010 Kanjo Spot 10 Canaux DMX 8 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue. Canal 2 – mouvement vertical (inclinaison) Faites monter le curseur afin de faire bouger la tête verticalement (inclinaison). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). La tête peut tourner de 230° et s’arrêter sur n’importe quelle position voulue. Canal 3 – non fonctionnel

Canal 4 – roue colorée

Rotation de couleur allant de lent à rapide

Rotation allant de lent à rapide

Effet Gobo 1 shake de lent à rapide

Effet Gobo 2 shake de lent à rapide

Effet Gobo 3 shake de lent à rapide

Effet Gobo 4 shake de lent à rapide

Effet Gobo 5 shake de lent à rapide

Effet Gobo 6 shake de lent à rapide

Effet Gobo 7 shake de lent à rapide

Canal 6 – variateur d’intensité

Variateur d’intensité allant de sombre à clair

Canal 7 – stroboscope / obturateur le variateur d’intensité doit être ouvert

Stroboscope ON, allant de lent à rapide

Vitesse automatique du stroboscope, allant de lente à rapide19 Code commande : 45010 Kanjo Spot 10 Canal 8 – fonctions

Réinitialiser les paramètres

Restauration des réglages d'usine

Mode contrôle sonore

10 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue. Canal 2 – orientation fine 16 bits Canal 3 – mouvement vertical (inclinaison) Faites monter le curseur afin de faire bouger la tête verticalement (inclinaison). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). La tête peut tourner de 230° et s’arrêter sur n’importe quelle position voulue. Canal 4 – inclinaison fine 16 bits Canal 5 – non fonctionnel

Canal 6 – roue colorée

Rotation de couleur allant de lent à rapide

Rotation allant de lent à rapide

Effet Gobo 1 shake de lent à rapide

Effet Gobo 2 shake de lent à rapide

Effet Gobo 3 shake de lent à rapide

Effet Gobo 4 shake de lent à rapide

Effet Gobo 5 shake de lent à rapide

Effet Gobo 6 shake de lent à rapide

Effet Gobo 7 shake de lent à rapide20 Code commande : 45010 Kanjo Spot 10 Canal 8 – variateur d’intensité

Variateur d’intensité allant sombre à clair

Canal 9 – stroboscope / obturateur le variateur d’intensité doit être ouvert

Stroboscope ON, allant de lent à rapide

Vitesse automatique du stroboscope, allant de lente à rapide

Canal 10 – fonctions

Réinitialiser les paramètres

Restauration des réglages d'usine

Mode contrôle sonore21 Code commande : 45010 Kanjo Spot 10 Entretien L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert chaque année au cours d’un test d’acceptation L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée. Les points suivants doivent être pris en compte durant l’inspection :

01) Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci doivent être vissées

fermement et ne pas être corrodées.

02) Les boîtiers, fixations et systèmes d’installation ne devront comporter aucune déformation.

03) Les pièces mécaniques mobiles, comme par exemple les essieux ou les goupilles, ne devront

présenter aucune trace d’usure.

04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des

matériaux. Le Kanjo Spot 10 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’unité dans un liquide. Nettoyez la lentille avec un nettoyant vitres et un chiffon doux. N’utilisez ni alcool ni solvants. La lentille frontale doit être nettoyée chaque semaine car le liquide fumigène tend à accumuler des résidus, ce qui provoque la réduction rapide de la luminosité. Les ventilateurs de refroidissement, la roue colorée, la roue de gobo, les gobos et les lentilles internes devraient être nettoyés une fois par mois avec une brosse douce. Prenez soin de nettoyer les composants internes une fois par an avec une brosse douce et un aspirateur. Assurez-vous que les branchements restent propres. Débranchez l’alimentation électrique, puis nettoyez le DMX et les branchements audio à l’aide d’un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher à l’alimentation électrique. Remplacement d’un fusible Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci- dessous.

01) Débranchez l’unité de la source d’alimentation électrique.

02) Insérez un tournevis à tête plate dans la rainure située sur le couvercle du fusible. Retirez avec

précaution le couvercle. Cela permet au fusible de sortir de son emplacement.

03) Retirez le fusible usagé. S’il est brun ou translucide, c’est qu’il a grillé.

04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le couvercle. Assurez-vous

d’utiliser un fusible de même type et spécification. Consultez l’étiquette des spécifications du produit pour plus de détails.22 Code commande : 45010 Kanjo Spot 10 Roue de gobo statique et roue colorée Roue de gobo statique

Schéma 0823 Code commande : 45010 Kanjo Spot 10 Dépannage Ce guide de dépannage est conçu pour vous aider à résoudre des problèmes simples. Pour ce faire, vous devez suivre les étapes suivantes dans l’ordre afin de trouver une solution. Dès que l’unité fonctionne à nouveau correctement, ne suivez plus ces étapes. Pas de lumière Si l’effet lumineux ne fonctionne pas bien, confiez-en la réparation à un technicien. Réponse : il se peut que le problème soit lié : à l’alimentation, à la lampe ou au fusible.

01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée.

02) La LED Rapportez le Kanjo à votre revendeur Showtec.

03) Fusible. Remplacez le fusible. Reportez-vous à la page 22 pour remplacer le fusible.

04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité.

05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le Kanjo, cela

pourrait abîmer l’unité et annuler la garantie.

06) Rapportez l’appareil à votre revendeur Showtec.

Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console ou de la carte DMX d’effets lumineux.

01) Vérifiez le réglage DMX. Assurez-vous que les adresses DMX sont correctes.

02) Vérifiez le câble DMX : débranchez l’unité, changez le câble DMX puis reconnectez l’appareil à

l’alimentation. Essayez à nouveau votre contrôle DMX.

03) Déterminez si la console de contrôle ou l’effet lumineux est en cause. La console fonctionne-t-elle

correctement avec d’autres produits DMX ? Si ce n’est pas le cas, vous devez la faire réparer. Si elle fonctionne correctement avec d’autres produits DMX, amenez le câble DMX et l’effet lumineux à un technicien qualifié.24 Code commande : 45010 Kanjo Spot 10

Problème Cause(s) probable(s) Solution Un ou plusieurs appareils ne fonctionnent pas L’alimentation est défectueuse

• Vérifiez si l’appareil est allumé et les câbles correctement branchés Le fusible principal a grillé

• Remplacez le fusible Les appareils se réinitialisent correctement mais répondent tous à la console de contrôle de manière irrégulière, voire ne lui répondent pas du tout La console de contrôle n’est pas connectée.

• Connectez la console. La sortie XLR à 3 broches de la console de contrôle ne correspond pas à la sortie XLR du premier appareil sur la chaîne DMX (le signal est par ex. inversé)

• Installez un câble d’inversion de phase entre la console de contrôle et le premier appareil de la liaison.

Les appareils se réinitialisent correctement mais ils répondent tous à la console de manière irrégulière, voire ne lui répondent pas du tout

Mauvaise qualité des données.

• Vérifiez la qualité des données. Si elle est très inférieure à 100 %, le problème peut être dû à une mauvaise connexion de la ligne, à des câbles de mauvaise qualité ou cassés, à l’absence d’un bouchon de terminaison ou encore au fait qu’un appareil perturbe la liaison

Mauvaise connexion de ligne.

• Vérifiez les connexions et les câbles. Corrigez les mauvaises connexions. Réparez ou remplacez les câbles abîmés La ligne ne se termine pas sur un bouchon de terminaison de 120 ohms

• Insérez un bouchon de terminaison dans le jack de sortie du dernier appareil de la liaison Adressage incorrect des appareils

• Vérifiez le réglage des adresses

L’un des appareils est défectueux et perturbe la transmission des données sur la liaison

• Shuntez les appareils un par un jusqu'à ce que le système fonctionne à nouveau : débranchez les deux connecteurs et branchez-les directement l'un à l'autre.

• Faites réviser l’appareil défectueux par un technicien qualifié Les appareils ont des sorties XLR à 3 broches qui ne correspondent pas (broches 2 et 3 inversées)

• Installez un câble d’inversion de phase entre les appareils ou permutez les broches 2 et 3 de l’appareil qui se comporte de manière irrégulière. L’obturateur se ferme soudainement La roue colorée, la roue de gobo ou un gobo en particulier n’est plus à sa position initiale, ce qui oblige l’appareil à réinitialiser l’effet.

• Contactez un technicien si le problème persiste

Pas de lumière ou la lampe s’éteint de manière intermittente. L’appareil est trop chaud

• Laissez l’appareil refroidir

• Nettoyez le ventilateur

• Assurez-vous que les orifices d’aération du panneau de contrôle et la lentille frontale ne sont pas obstrués

• Allumez l’air conditionné Les LED sont abîmées.

• Déconnectez l’appareil et ramenez-le à votre revendeur Les réglages de l’alimentation ne correspondent pas à la tension et à la fréquence C.A.

• Déconnectez l’appareil. Vérifiez les réglages et modifiez-les si nécessaire25 Code commande : 45010 Kanjo Spot 10 Spécifications du produit Modèle : Showtec Kanjo Spot 10 Tension d’entrée :

100 - 240 V C.A. / 60 / 50 Hz

Consommation : 26 W (pleine puissance) Raccordement DMX : 30 pièces Fusible : Fusible 1,5 A / 250 V Dimensions : 175 x 150 x 278 (l x L x H) Poids : 2,6 kg

Fonctionnement et programmation : Broche du signal OUT : broche 1 terre, broche 2 (-), broche 3 (+) Mode DMX : 8, 10 canaux Entrée signal : Prise XLR mâle à 3 broches Sorties signal : Prise XLR femelle à 3 broches

Effets électromécaniques : Quantité de LED : 1 LED 10 W Mélange de couleurs : RGB Mise au point : Manuel Ouverture angulaire : 13° Plage d'orientation et d'inclinaison 540° / 230° Variateur : 0 -100% Stroboscope : 0-20Hz Boîtier : Métal & plastique ignifuge Contrôle DMX : via une console DMX standard Intégré : Affichage LED rouge à 4 caractères pour un réglage facile Contrôle : DMX, automatique, manuel, contrôle sonore, esclave Connexions : Schuko vers IEC dédié et connecteur de données Refroidissement : Ventilateurs internes Température de fonctionnement : <40⁰C

Température ambiante max. t

40°C Température max. du boîtier t

Distance minimum avec des surfaces inflammables : 0,5 m Distance minimum avec l’objet illuminé : 1 m

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

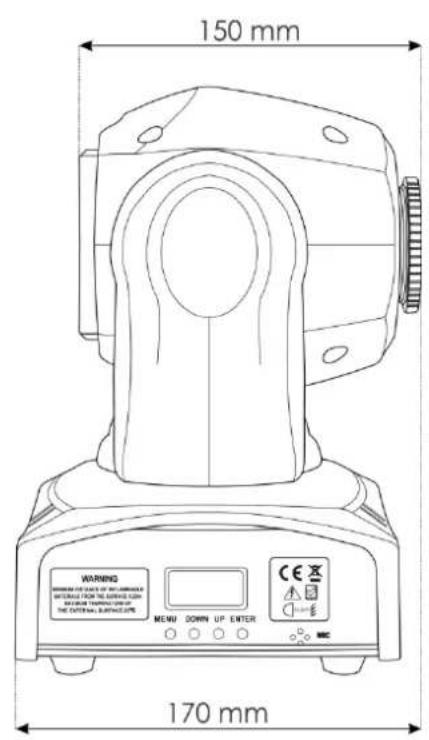

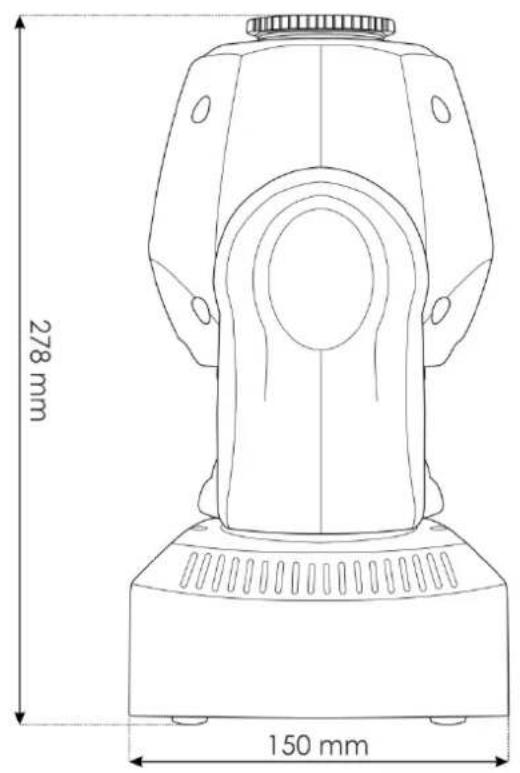

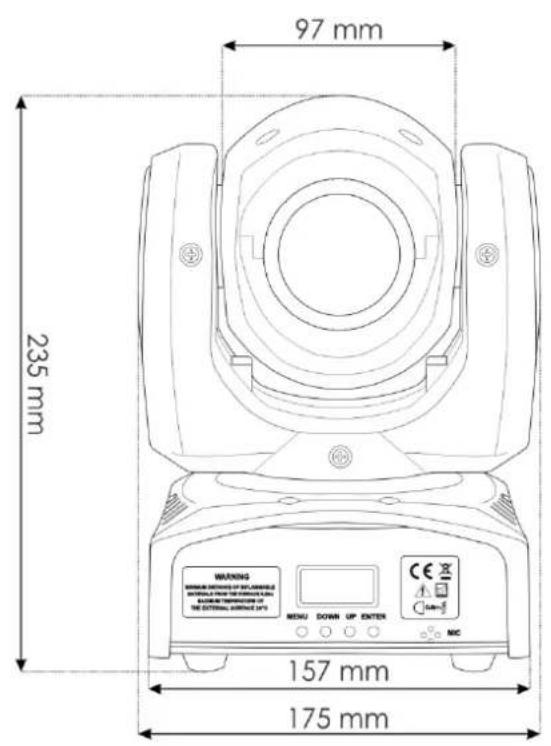

Site web : www.Showtec.info Adresse électronique : [e-mail]26 Code commande : 45010 Kanjo Spot 10 Dimensions©2015 Showtec
