Type d'appareil	Effet lumineux LED
Nombre de LED	36 LED RGB
Modes de fonctionnement	Automatique, DMX, Master/Slave
Protocole DMX	DMX 512
Consommation électrique	120W
Dimensions	600 x 300 x 200 mm
Poids	5 kg
Utilisation recommandée	Événements, concerts, spectacles
Maintenance	Nettoyage régulier des lentilles et des ventilateurs
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - Phantom Matrix FX Showtec

Comment puis-je allumer le Showtec Phantom Matrix FX ?

Assurez-vous que le câble d'alimentation est correctement connecté et que l'interrupteur d'alimentation est en position 'ON'.

Le produit ne s'allume pas, que faire ?

Vérifiez si l'alimentation est fonctionnelle. Testez avec une autre prise ou un autre câble. Si le problème persiste, contactez le service client.

Comment puis-je changer les modes d'éclairage ?

Utilisez la télécommande fournie ou le panneau de contrôle sur l'appareil pour sélectionner le mode d'éclairage souhaité.

Le Showtec Phantom Matrix FX ne réagit pas au contrôleur DMX, que faire ?

Assurez-vous que le mode DMX est activé sur l'appareil et que les adresses DMX sont correctement configurées.

Comment effectuer une mise à jour du firmware ?

Téléchargez le firmware à partir du site Web de Showtec, et suivez les instructions fournies dans le manuel d'utilisation.

Les lumières clignotent de manière erratique, que dois-je vérifier ?

Vérifiez les connexions DMX et assurez-vous que le câble n'est pas endommagé. Testez également avec un autre contrôleur DMX.

Puis-je utiliser le Showtec Phantom Matrix FX en extérieur ?

Non, le Showtec Phantom Matrix FX est conçu pour une utilisation en intérieur uniquement. Évitez l'exposition à l'eau et aux intempéries.

Comment nettoyer le Showtec Phantom Matrix FX ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en téléchargement sur le site Web de Showtec dans la section 'Support' ou 'Téléchargements'.

Comment puis-je obtenir un support technique ?

Contactez le service client de Showtec via leur site Web ou par téléphone pour obtenir de l'aide concernant votre produit.

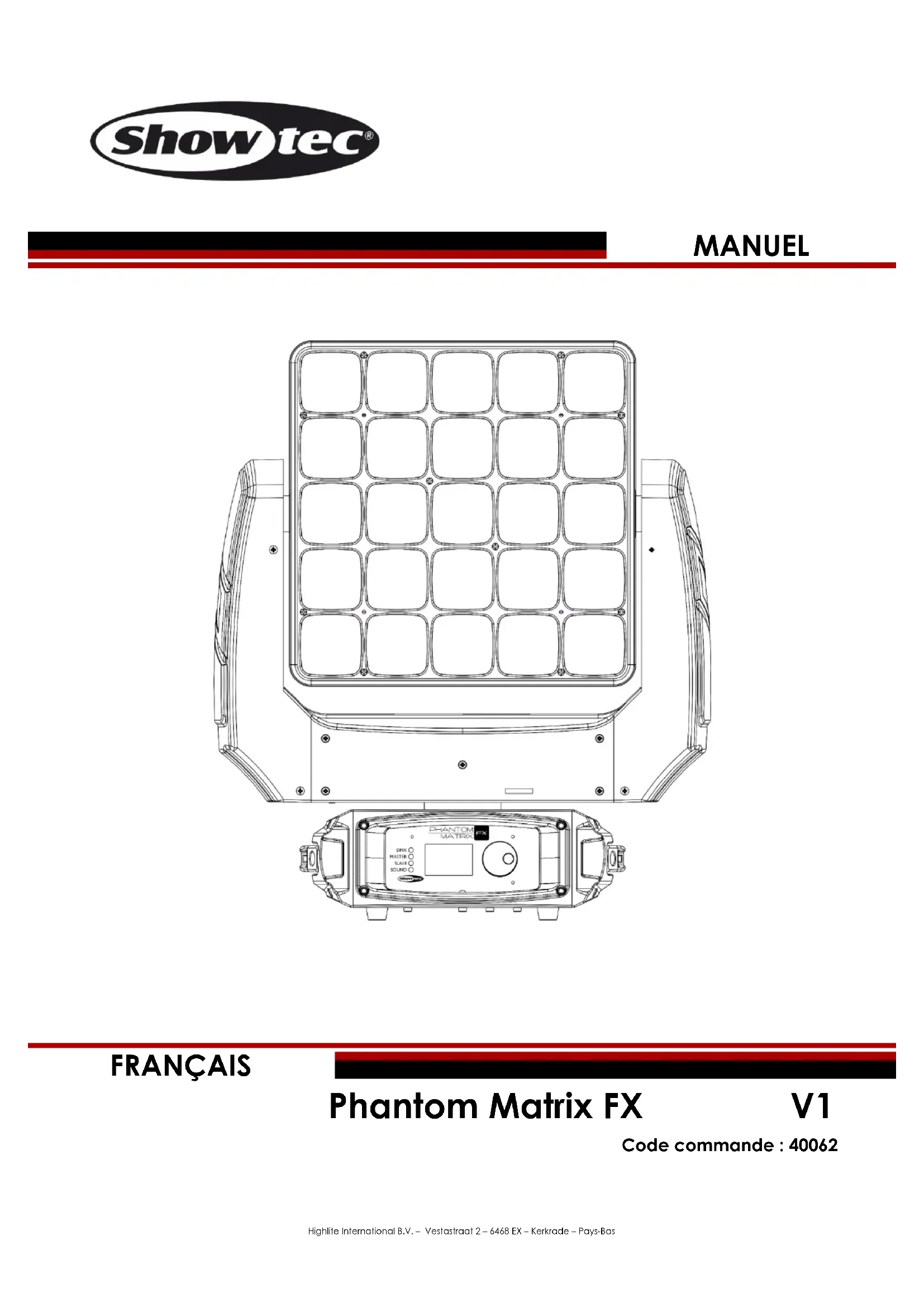

MODE D'EMPLOI Phantom Matrix FX Showtec

Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le revendeur et conserver le matériel d’emballage pour vérification. Conserver la boîte en carton et tous les matériaux d’emballage. S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Phantom Matrix FX de Showtec ● 2 supports de montage avec 4 Quick-lock ● Cordon d’alimentation Pro power vers Schuko de 1,5 m ● Manuel d’utilisateur

Longévité prévue des LED La luminosité des LED décline graduellement au fil du temps. La CHALEUR est le facteur principal qui accélère cette perte de luminosité. Emballées en groupes, les LED supportent des températures d’utilisation plus élevées que dans des conditions optimales ou singulières. Pour cette raison, le fait d’utiliser les LED de couleur à leur intensité maximale réduit significativement leur durée de vie. Si le prolongement de cette longévité est pour vous une priorité, prenez soin d’utiliser les LED à des températures inférieures, notamment en tenant compte des conditions climatiques ou de l’intensité de la projection en général.

Consignes de sécurité Toute personne participant à l’installation, au fonctionnement et à l’entretien de cet appareil doit : ● être qualifiée ; ● suivre les consignes de ce manuel.

Avant la première utilisation de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité de ce manuel. Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil3 Code commande : 40062 Phantom Matrix FX ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. S’adresser exclusivement à des techniciens qualifiés pour l’entretien. IMPORTANT : Le fabricant ne sera en aucun cas tenu responsable des dommages causés par l’irrespect de ce manuel ni par toutes modifications interdites de l’appareil. ● Ne mettez jamais en contact le cordon d’alimentation avec d’autres câbles ! Manipulez le cordon d’alimentation et tous les câbles reliés au courant secteur avec une extrême prudence ! ● N’enlevez jamais l’étiquetage informatif et les avertissements indiqués sur l’appareil. ● Ne couvrez jamais le contact de masse avec quoi que ce soit. ● Ne soulevez jamais l’appareil en le maintenant par sa tête, sous peine d’abîmer le mécanisme. ● Ne placez jamais de matériaux devant la lentille. ● Ne regardez jamais directement la source lumineuse. ● Ne laissez jamais traîner de câbles par terre. ● N’insérez pas d’objets dans les orifices d’aération. ● Ne connectez pas cet appareil à un variateur. ● N’allumez et n’éteignez pas l’appareil à des intervalles réduits. Cela pourrait nuire à sa durée de vie. ● Ne touchez pas le boîtier de l’appareil à mains nues lorsque celui-ci est allumé. Laissez-le refroidir au moins 5 minutes avant de le manipuler. ● Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil. ● Utilisez l’appareil uniquement dans des espaces intérieurs, et évitez de le mettre en contact avec de l’eau ou tout autre liquide. ● Utilisez l’appareil uniquement après avoir vérifié que le boîtier est bien fermé et que les vis sont correctement serrées. ● N’utilisez l’appareil qu’une fois vous être familiarisé avec ses fonctions. ● Évitez les flammes et éloignez l’appareil des liquides ou des gaz inflammables. ● Maintenez toujours le boîtier fermé pendant l’utilisation. ● Veillez toujours à garder un espace minimum d’air libre de 50 cm autour de l’appareil, pour favoriser sa ventilation. ● Débranchez toujours l’appareil lorsqu’il n’est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d’alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d’alimentation. ● Assurez-vous que l’appareil n’est pas exposé à une source importante de chaleur, d’humidité ou de poussière. ● Assurez-vous que la tension disponible n’est pas supérieure à celle indiquée sur le panneau situé à l’arrière. ● Assurez-vous que le cordon d’alimentation n’est pas endommagé et ne comporte aucune éraflure. Vérifiez régulièrement l’appareil et le cordon d’alimentation. ● Si la lentille est manifestement endommagée, celle-ci doit être remplacée pour éviter que ses fonctionnalités soient altérées, à cause de brèches ou de rayures profondes. ● Si vous heurtez ou laissez tomber l’appareil, débranchez-le immédiatement. Pour des raisons de sécurité, faire inspecter l’équipement par un technicien qualifié avant de le réutiliser. ● Si l’appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branchez pas immédiatement. La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. ● À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects de la Phantom Matrix FX. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. ● Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à la terre.4 Code commande : 40062 Phantom Matrix FX ● Les réparations, maintenances et connexions électriques doivent être réalisées par un technicien qualifié. ● GARANTIE : d’un (1) an à compter de la date d’achat.

Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La distance minimale entre le projecteur et la surface éclairée, doit être de plus de 1 mètre. ● Pour éliminer l’usure et améliorer la durée de vie, pendant les périodes de non utilisation, débranchez-le complètement de l’alimentation via le disjoncteur ou en le débranchant. ● La température ambiante maximale de = 40°C ne devra jamais être dépassée. ● L’humidité relative ne doit pas dépasser 50 % à une température ambiante de 40ºC. ● Si l’appareil est utilisé d’une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l’annulation de la garantie. ● Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un choc électrique, un accident, etc. L’utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres ! Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé !5 Code commande : 40062 Phantom Matrix FX Procédure : ● Si la Phantom est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer la Phantom à la patte de montage du système de fixation. ● Veillez toujours à ce que la fixation de la Phantom l’empêche d’osciller librement dans la pièce. ● L’installation doit toujours être effectuée avec un système d’attache de sécurité, un filet ou un câble de sécurité par exemple. ● Lors de la fixation, du démontage ou de la mise en service de l’appareil, assurez-vous toujours que la zone située en-dessous est dégagée et que son accès est interdit.6 Code commande : 40062 Phantom Matrix FX

La Phantom Matrix FX peut être placée sur une surface au sol dégagée ou montée sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. Veillez à toujours connecter le câble de la bonne couleur, au bon endroit. International Câble UE Câble Royaume- Uni Câble USA Broche

Assurez-vous que votre appareil est toujours connecté à une prise de terre !7 Code commande : 40062 Phantom Matrix FX Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves !

Instructions de renvoi

S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au [phone], ou par e-mail, à l’adresse [e-mail], et demander un numéro RMA avant d’expédier l’appareil. L’utilisateur doit être prêt à fournir le numéro de modèle, le numéro de série ainsi qu’une brève description des raisons du renvoi. Veiller à bien emballer l’appareil, car tous les dommages subis durant le transport et résultant d’un emballage inadéquat seront à la charge du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre discrétion. La société suggère de toujours employer des matériaux d’emballage UPS ou deux boîtes en carton, afin de préserver les biens durant le transport. Remarque : si l’appareil est accompagné d’un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte.

03) Votre numéro de téléphone.

04) Une brève description des problèmes.

Réclamations Le client est tenu de vérifier les marchandises livrées dès leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l’ayons averti de la mise à disposition des marchandises. Le transporteur est responsable de tous les dommages ayant eu lieu durant le transport ; par conséquent, les dommages doivent être signalés au transporteur à réception de la marchandise. En cas de dégât subi lors du transport, le client doit en informer l’expéditeur et lui soumettre toute réclamation. Signaler les dommages résultant du transport dans un délai d’un (1) jour suivant la réception de la livraison. Toujours s’acquitter de l’affranchissement postal des biens retournés. Accompagner les marchandises renvoyées d’une lettre définissant les raisons du renvoi. S’ils ne sont pas affranchis, les biens retournés seront refusés, sauf accord contraire par écrit. Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un délai de 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées. Les réclamations signalées dans les délais seront uniquement considérées si le client s’est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, quelle qu’en soit la nature.8 Code commande : 40062 Phantom Matrix FX Description du système Caractéristiques La Phantom Matrix FX de Showtec est une lyre avec une grande puissance en sortie et des effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ● Consommation : ±140 W ● Source lumineuse : 25 LED RGBW de 4 W ● Lux à 2 m : 3 214 ● Modes DMX : 10, 18 ou 118 canaux ● Ouverture angulaire : 45º ● Intégré : Écran LCD pour une configuration facile ● Mode de contrôle : programmes intégrés (maître), manuel, contrôle sonore, maître / esclave, DMX-

● Inclinaison / orientation & inversion de l’inclinaison / orientation ● Variateur : 0 - 100 % ● Stroboscope : 0 - 20 K ● Courbes d’atténuation : linéaire, carrée, I-carré, S courbe ● Mixage des couleurs RGBW ● Orientation : 0º-540º ● Inclinaison : 0º-270º ● Résolution inclinaison / orientation : 16 bits ● Prises : connecteur d’alimentation Pro Power entrée / sortie & entrée / sortie DMX à 3 broches ● Boîtier : métal et plastique ignifuge ● Fusible : 3 A / 250 V ● Dimensions : 445 x 200 x 255 mm (l x L x H) ● Poids : 9,8 kg9 Code commande : 40062 Phantom Matrix FX Panneau avant

04) Molette de contrôle du menu10

Code commande : 40062 Phantom Matrix FX Panneau arrière

05) Ventilateur de refroidissement

06) Connecteur d’entrée Pro power bleue 100 - 240 V

07) Connecteur de sortie Pro power grise 100 - 240 V

08) Interrupteur d’alimentation ON/OFF

09) Connexion de mise à la terre

10) Fusible 3A / 250 V

11) Entrée du connecteur de signaux DMX à 3 broches

12) Sortie du connecteur de signaux DMX à 3 broches

Installation Retirez tout le matériel d’emballage de la Phantom Matrix FX. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par l’irrespect du manuel ne sont pas couverts par la garantie.

Réglage et utilisation Suivez les indications ci-dessous, en fonction du mode d’utilisation choisi. Avant de brancher l’appareil, assurez-vous toujours que la tension d’alimentation correspond bien à celle du produit. N’essayez pas d’utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement.11 Code commande : 40062 Phantom Matrix FX Modes de contrôle 5 modes sont proposés :

• Programmes intégrés (mode maître)

• Mode maître / esclave

Une Phantom (programmes intégrés et mode manuel)

01) Fixez l’éclairage à effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés

pour que l’air circule comme il faut.

02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).

03) Branchez le bout du cordon d’alimentation sur une prise secteur.

04) Lorsque la Phantom n’est pas connectée par un câble DMX, elle fonctionne en tant qu’appareil

autonome. Pour en savoir plus, consultez les pages 17-18. Une Phantom (contrôle sonore)

01) Fixez l’éclairage à effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés

pour que l’air circule comme il faut.

02) Branchez le bout du cordon d’alimentation sur une prise secteur.

03) Allumez la musique. Si la Phantom est réglée sur le contrôle sonore, elle réagit au rythme de la

musique. Veuillez consulter la page 18 pour de plus amples informations sur les options de contrôle sonore. Plusieurs Phantom (contrôle maître / esclave)

01) Fixez l’éclairage à effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés

pour que l’air circule comme il faut.

02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).

03) Branchez le bout du cordon d’alimentation sur une prise secteur.

04) Utilisez un câble XLR à 3 broches pour connecter les Phantom.

05) Reliez les appareils conformément au schéma 3. Connectez un câble DMX entre la sortie (OUT) DMX

de la première unité et l’entrée (IN) DMX de la seconde unité. Recommencez pour raccorder la seconde, la troisième et la quatrième unité. Vous pouvez utiliser les mêmes fonctions sur l’appareil maître, comme cela est décrit dans les pages 17 et 18. Cela signifie que vous pouvez définir le mode d’opération que vous voulez sur l’appareil maître et faire en sorte que tous les appareils esclaves réagissent de la même manière.12 Code commande : 40062 Phantom Matrix FX Plusieurs Phantom (configuration maître / esclave)

Plusieurs Phantom (contrôle DMX)

01) Fixez l’éclairage à effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés

pour que l’air circule comme il faut.

02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).

03) Branchez le bout du cordon d’alimentation sur une prise secteur.

04) Utilisez un câble XLR à 3 broches pour brancher les Phantom et autres appareils.

05) Reliez les appareils conformément au schéma 4. Connectez un câble DMX entre la sortie (OUT) DMX

de la première unité et l’entrée (IN) DMX de la seconde unité. Recommencez pour raccorder la seconde, la troisième et la quatrième unité.

06) Alimentation électrique : connectez les cordons d’alimentation électrique aux prises de chaque

système Pro Power, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par le premier système. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.13 Code commande : 40062 Phantom Matrix FX Plusieurs Phantom (configuration DMX)

Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique14 Code commande : 40062 Phantom Matrix FX Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur une ligne de données sérielle, détermine le nombre d’appareils que cette ligne peut prendre en charge. Important : Les appareils reliés à une ligne de données sérielle doivent être installés en série sur une seule ligne. Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de 30 appareils sur une seule ligne de données sérielle. Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé DMX pourrait en effet détériorer le signal DMX numérique.

Distance maximum de ligne DMX recommandée : 100 mètres Nombre maximum recommandé d’appareils sur une ligne DMX : 30 appareils Nombre maximum d’appareils recommandé sur un cordon d’alimentation en @120 V : 7 appareils Nombre maximum d’appareils recommandé sur un cordon d’alimentation en @230 V : 14 appareils

Câbles de transmission des données Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter des câbles DMX DAP Audio certifiés directement auprès d’un revendeur / distributeur, soit en fabriquer vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de données pouvant gérer un signal de haute qualité et étant peu sensibles aux interférences électromagnétiques. Câbles de données DMX DAP Audio ● Câble de microphone basique DAP Audio multi emploi. XLR/M 3 broches > XLR/F 3 broches Code commande FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m). ● Câble de transmission de données de type X DAP Audio XLR/M 3 broches > XLR/F 3 broches. Code commande FLX0175 (0,75 m), FLX01150 (1,5 m), FLX013 (3 m), FLX016 (6 m), FLX0110 (10 m). ● Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d’une qualité audio exceptionnelle et de fiches fabriquées par Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m). ● Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d’une qualité audio exceptionnelle et de fiches fabriquées par Neutrik®. Code commande FL7275 (0,75 m), FL72150 (1,5 m), FL723 (3 m), FL726 (6 m), FL7210 (10 m). ● Câble 110 ohms DAP audio avec transmission des signaux numériques. Code commande FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).15 Code commande : 40062 Phantom Matrix FX Panneau de contrôle

Appuyez et tournez la molette de contrôle pour naviguer dans les options du menu. Schéma 5 Mode de contrôle DMX Les appareils sont reliés individuellement sur un câble de transmission de données, et connectés à la console de contrôle Si un signal DMX est présent, le témoin LED DMX clignote. Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et sauvegardé une adresse DMX, la console de contrôle l’affiche automatiquement lors de l’utilisation suivante). Adressage DMX Le panneau de contrôle situé sur la face avant de la base vous permet d’assigner l’adresse DMX à l’appareil. Il s’agit du premier canal à partir duquel la Phantom Matrix FX répondra au contrôleur. Si vous utilisez la console de contrôle, retenez que l’appareil est doté de 118 canaux. Si vous utilisez plusieurs Phantom, assurez-vous de définir correctement l’adressage DMX. Ainsi, l’adresse DMX de la première Phantom devrait être 1 (001) ; celle de la seconde Phantom devrait être 1 + 118 = 119 (119) ; celle de la troisième Phantom devrait être 119 + 118 = 237 (237), etc. Assurez- vous qu’il n’y a pas de superposition entre les canaux pour pouvoir contrôler chaque Phantom correctement. Si une ou deux Phantom partagent une même adresse, elles fonctionneront de la même manière. Contrôle : Après avoir défini les adresses de toutes les Phantom, vous pouvez commencer à les faire fonctionner par le biais de vos consoles de contrôle de l’éclairage. Remarque : Une fois allumée, la Phantom FX détecte automatiquement si des données DMX 512 sont reçues ou non. Si l’entrée DMX ne reçoit aucune donnée, la LED DMX ne clignote pas. Le problème peut être lié au fait que : ● le câble XLR venant du contrôleur n’est pas connecté à l’entrée de la Phantom FX. ● La console de contrôle n’est pas branchée ou est défectueuse, le câble ou la console est défectueux ou les fils de signaux sont permutés dans la prise entrante. Remarque : Il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d’assurer une transmission correcte sur la ligne de transmission de données DMX.

L’écran s’éteint au bout de 35 secondes

Si vous n’appuyez ou ne tournez pas la molette de contrôle du MENU pendant 35 secondes, l’écran par défaut s’affiche. Pour revenir au menu principal, appuyez ou tournez la molette de contrôle du MENU (04). Une fois que vous avez appuyé ou tourné cette molette, le menu principal s’affiche à l’écran.16 Code commande : 40062 Phantom Matrix FX Vue d’ensemble17 Code commande : 40062 Phantom Matrix FX Options du menu principal 5 options de menu sont disponibles :

3. Mode de fonctionnement

Avec ce menu, vous pouvez régler les paramètres DMX de l’appareil.

01) Une fois dans le menu principal, tournez la molette de contrôle MENU (04) jusqu’à ce que l’écran

02) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

03) L’écran suivant s’affiche :

04) Tournez la molette de contrôle (04) pour définir l’adresse DMX souhaitée.

05) La plage d’ajustement est comprise entre 001 et 512.

06) Appuyez sur la molette de contrôle (04) pour confirmer l’adresse DMX.

01) Une fois dans le menu principal, tournez la molette de contrôle MENU (04) jusqu’à ce que l’écran

02) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

03) Tournez la molette de contrôle (04) pour naviguer parmi les 3 modes de canaux disponibles :

● 10 canaux ● 18 canaux ● 118 canaux

04) Appuyez sur la molette de contrôle (04) pour choisir le mode de canal souhaité.18

Code commande : 40062 Phantom Matrix FX

05) Pour en savoir plus sur les canaux DMX et leurs fonctions, voir la page 22.

3. Mode de fonctionnement

01) Une fois dans le menu principal, tournez la molette de contrôle MENU (04) jusqu’à ce que l’écran

02) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

03) Tournez la molette de contrôle (04) pour naviguer parmi les 5 modes disponibles :

● DMX ● Master (maître) ● Slave (esclave) ● Sound (contrôle sonore) ● Manual (manuel)

04) Appuyez sur la molette de contrôle (04) pour ouvrir le mode DMX souhaité.

01) Appuyez sur la molette de contrôle MENU (04) pour activer le mode DMX.

01) Tournez la molette de contrôle MENU (04) pour choisir l’un des 8 programmes automatiques

intégrés : ● Show mode 01 – Show mode 08

02) Appuyez sur la molette de contrôle (04) pour confirmer votre choix.

03) L’appareil exécute à présent le show automatique souhaité.

01) Appuyez sur la molette de contrôle MENU (04) pour définir l’appareil en tant que premier, deuxième,

troisième ou quatrième appareil esclave (Slave1-Slave4).

02) Appuyez sur la molette de contrôle (04) pour confirmer les modifications.

03) L’appareil fonctionne désormais en mode esclave. Cela signifie que tous les appareils esclaves

réagissent comme le maître. Vous pouvez connecter jusqu’à 4 appareils esclaves à un appareil maître. 3.4. Mode contrôle sonore

01) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

02) Tournez la molette de contrôle (04) pour régler la sensibilité sonore. La plage de réglage est

comprise entre 000 - 255, de sensibilité faible à élevée.

03) Appuyez sur la molette de contrôle (04) pour confirmer les modifications.

01) Tournez la molette de contrôle MENU (04) pour naviguer parmi entre les 9 fonctions disponibles :

● Pan (réglage graduel de l’orientation, 000°-°255) ● Tilt (réglage graduel de l’inclinaison, 000°-°255) ● Red (intensité des LED rouges, 000°-°255) ● Green (intensité des LED vertes, 000°-°255) ● Blue (intensité des LED bleues, 000°-°255) ● White (intensité des LED blanches, 000°-°255) ● Stroboscope (fréquence allant de 000 à 255) ● Poursuite (sélection allant de 000 à 032) ● Vitesse (vitesse de la poursuite allant de 000 à 255)19 Code commande : 40062 Phantom Matrix FX

02) Tournez la molette de contrôle MENU (04) pour régler la valeur.

03) Appuyez sur la molette de contrôle (04) pour enregistrer les modifications.

04) Tournez la molette de contrôle (04) pour choisir Exit, puis appuyez sur la molette de contrôle (04)

pour revenir au menu précédent.

01) Une fois dans le menu principal, tournez la molette de contrôle MENU (04) jusqu’à ce que l’écran

02) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

03) Tournez la molette de contrôle MENU (04) pour naviguer parmi entre les 9 fonctions disponibles :

● Inversion de l’orientation ● Inversion de l’inclinaison ● Courbe d’atténuation ● DMX Fail (problème de mode DMX) ● Affichage ● Rétro-éclairage ● Reset ● Paramètres d’usine ● Test automatique

04) Appuyez sur la molette de contrôle MENU (04) pour ouvrir le menu souhaité.

4.1 Inversion de l’orientation

01) Tournez la molette de contrôle MENU (04) pour choisir Normal et appuyez sur la molette de contrôle

(04) pour désactiver l’inversion d’orientation.

02) Tournez la commande MENU (04) pour choisir Invert et appuyez sur la commande MENU (04) pour

activer l’inversion d’orientation.

03) Appuyez sur la commande MENU (04) pour confirmer les modifications.

4.2 Inversion de l’inclinaison

01) Tournez la commande MENU (04) pour choisir Normal et appuyez sur la commande MENU (04) pour

désactiver l’inversion d’inclinaison.

02) Tournez la commande MENU (04) pour choisir Invert et appuyez sur la commande MENU (04) pour

activer l’inversion d’inclinaison.

03) Appuyez sur la commande MENU (04) pour confirmer les modifications.20

Code commande : 40062 Phantom Matrix FX 4.3. Courbe d’atténuation

01) Tournez la molette de contrôle MENU (04) pour naviguer parmi les 4 courbes d’atténuation

02) Appuyez sur la molette de contrôle (04) pour confirmer votre choix.

4.4. DMX Fail (problème de mode DMX) Grâce à ce menu, vous pouvez définir le comportement de la Phantom en cas d’échec DMX.

01) Tournez la molette de contrôle (04) pour naviguer parmi les 4 modes disponibles :

● Off (signal DMX perdu, l’appareil s’arrête) ● Hold (signal DMX perdu), l’appareil mémorise le dernier signal DMX reçu avec succès et continue à l’utiliser jusqu’à ce que la réception du signal DMX soit rétablie) ● Auto (signal DMX perdu, l’appareil lance un programme intégré) ● Sound (signal DMX perdu, l’appareil entre en mode contrôle sonore)

02) Appuyez sur la molette de contrôle MENU (04) pour confirmer votre choix.

01) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

02) Tournez la molette de contrôle (04) pour naviguer parmi les 3 options :

● Auto Rotate (l’affichage bascule selon la position de l’appareil) ● Normal ● Inverted (inversion horizontale)

03) Appuyez sur la molette de contrôle MENU (04) pour confirmer votre choix.

4.6. Rétro-éclairage

01) Tournez la molette de contrôle (04) pour naviguer parmi les 3 options :

● ON-Marche (L’écran fonctionne en permanence.) ● OFF-Arrêt (l’écran s’éteint après 15 secondes.) ● Adjust (luminosité de l’affichage)

02) Tournez la molette de contrôle (04) pour choisir Adjust et appuyez dessus (04) pour entrer dans le

menu.21 Code commande : 40062 Phantom Matrix FX

03) L’écran suivant s’affiche :

04) Tournez la molette de contrôle (04) pour régler la luminosité. La plage de réglage est comprise

entre 01 et 10, de sombre à luminosité maximale

05) Appuyez sur la molette de contrôle (04) pour confirmer les modifications.

01) Tournez la molette de contrôle MENU (04) pour choisir Yes et appuyez dessus (04) pour réinitialiser la

02) Tournez la molette de contrôle (04) pour choisir No et appuyez dessus (04) pour annuler la fonction

de réinitialisation. 4.8. Paramètres d’usine

01) Tournez la molette de contrôle MENU (04) pour choisir Yes et appuyez dessus (04) pour restaurer les

02) Tournez la molette de contrôle MENU (04) pour choisir No et appuyez dessus (04) pour revenir au

menu principal. 4.9. Test automatique

01) Tournez la molette de contrôle MENU (04) pour choisir Test et appuyez dessus (04) pour exécuter un

test complet de toutes les fonctions disponibles.

02) Tournez la molette de contrôle MENU (04) pour choisir Exit et appuyez dessus (04) pour revenir au

01) Une fois dans le menu principal, tournez la molette de contrôle MENU (04) jusqu’à ce que l’écran

02) Appuyez sur la molette de contrôle (04) pour entrer dans le menu.

03) L’écran affichera la version du logiciel installée :22

Code commande : 40062 Phantom Matrix FX Canaux DMX 10 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle entre 0-255 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue. Canal 2 – mouvement vertical (inclinaison) Faites monter le curseur afin de déplacer la lyre verticalement (inclinaison). Mouvement de la tête réglable de manière graduelle entre 0-255 La tête peut tourner de 270° et s’arrêter sur n’importe quelle position voulue. Canal 3 – variateur d’intensité

0-100 % allant de sombre à clair

Canal 4 – stroboscope Le canal 3 et le canal 5 ou 6 doivent être ouverts

Fréquence du stroboscope, de basse à élevée

Fréquence du stroboscope linéaire, de basse à élevée

Canal 5 – Macros couleurs Le canal 3 doit être ouvert et le canal 6 doit être fermé

Couleur 1 (R255, G000, B000, W000)

Couleur 4 (R255, G050, B000, W000)

Couleur 6 (R255, G255, B000, W000)

Couleur 8 (R000, G255, B000, W255)

Couleur 10 (R000, G255, B000, W050)

Couleur 11 (R000, G255, B000, W000)

Couleur 12 (R000, G255, B050, W000)

Couleur 13 (R000, G255, B150, W000)

Couleur 14 (R000, G255, B255, W000)

Couleur 15 (R000, G255, B255, W075)

Couleur 18 (R000, G000, B255, W100)

Couleur 19 (R000, G000, B255, W050)

Couleur 20 (R000, G000, B255, W000)

Couleur 21 (R075, G000, B255, W000)

Couleur 22 (R160, G000, B255, W000)

Couleur 23 (R255, G000, B255, W000)

Couleur 24 (R255, G000, B175, W000)

Couleur 25 (R255, G000, B100, W000)

Couleur 26 (R255, G000, B100, W050)

Couleur 30 (R000, G000, B000, W255)

Couleur 31 (R075, G075, B000, W255)

Couleur 32 (R000, G000, B100, W255)

Couleur 33 (R255, G255, B255, W255)23 Code commande : 40062 Phantom Matrix FX Canal 6 – changement / flux de couleurs, effet arc-en-ciel Le canal 3 doit être ouvert.

Changement de couleur 1

Changement de couleur 2

Changement de couleur 3

Changement de couleur 4

Changement de couleur 5

Changement de couleur 6

Changement de couleur 7

Changement de couleur 8

Flux de couleurs bleu - rouge

Flux de couleurs bleu - vert

Flux de couleurs jaune - rouge

Canal 7 – vitesse du flux de couleurs Le canal 6 doit être réglé sur une valeur comprise entre 13 et 255

Canal 8 – Caractères Le canal 3 doit être ouvert et le canal 5 ou 6 doit être fermé

Motif 4725 Code commande : 40062 Phantom Matrix FX Canal 9 – Vitesse du motif Le canal 8 doit être réglé sur une valeur comprise entre 116 et 255

Canal 10 – fonctions

Mode contrôle sonore, sensibilité sonore allant de faible à élevée

Inversion de l’orientation après 5 secondes

Inversion de l’inclinaison après 5 secondes

Orientation normale après 5 secondes

Inclinaison normale après 5 secondes

Zones mortes pour l’inclinaison / l’orientation activées

Réinitialisation (après 5 secondes)

Zones mortes pour l’inclinaison / l’orientation désactivées26 Code commande : 40062 Phantom Matrix FX 18 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle entre 0-255 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue. Canal 2 – orientation fine 16 bits Canal 3 – mouvement vertical (inclinaison) Faites monter le curseur afin de déplacer la lyre verticalement (inclinaison). Mouvement de la lyre réglable de manière graduelle entre 0-255 La lyre peut tourner de 270° et s’arrêter sur n’importe quelle position voulue. Canal 4 – inclinaison fine 16 bits Canal 5 – Vitesse d’orientation / d’inclinaison

De la vitesse maximum (0) à la vitesse minimum (255)

Canal 6 – variateur d’intensité

0 - 100 %, allant de sombre à clair

Canal 7 – stroboscope linéaire Les canaux 6 et 9 doivent être ouverts et le canal 10 ou les canaux15 à 18 doivent être fermés

Fréquence du stroboscope linéaire, de basse à élevée

Canal 8 – effet stroboscopique Le canal 6 doit être ouvert et le canal 9, 10 ou les canaux 15 à 18 doivent être fermés

Fréquence de l’effet stroboscopique, de basse à élevée

Canal 9 – macro couleurs Le canal 6 doit être ouvert.

Couleur 1 (R255, G000, B000, W000)

Couleur 4 (R255, G050, B000, W000)

Couleur 6 (R255, G255, B000, W000)

Couleur 8 (R000, G255, B000, W255)

Couleur 10 (R000, G255, B000, W050)

Couleur 11 (R000, G255, B000, W000)

Couleur 12 (R000, G255, B050, W000)

Couleur 13 (R000, G255, B150, W000)

Couleur 14 (R000, G255, B255, W000)

Couleur 15 (R000, G255, B255, W075)

Couleur 18 (R000, G000, B255, W100)

Couleur 19 (R000, G000, B255, W050)

Couleur 20 (R000, G000, B255, W000)

Couleur 21 (R075, G000, B255, W000)

Couleur 22 (R160, G000, B255, W000)

Couleur 24 (R255, G000, B175, W000)

Couleur 25 (R255, G000, B100, W000)

Couleur 26 (R255, G000, B100, W050)

Couleur 30 (R000, G000, B000, W255)

Couleur 31 (R075, G075, B000, W255)

Couleur 32 (R000, G000, B100, W255)

Canal 10 – changement / flux de couleurs, effet arc-en-ciel Le canal 6 doit être ouvert

Changement de couleur 1

Changement de couleur 2

Changement de couleur 3

Changement de couleur 4

Changement de couleur 5

Changement de couleur 6

Changement de couleur 7

Changement de couleur 8

Flux de couleurs bleu - rouge

Flux de couleurs bleu - vert

Flux de couleurs jaune - rouge

Canal 11 – vitesse du changement / flux de couleurs Le canal 10 doit être réglé sur une valeur comprise entre 13 et 255

Canal 12 – caractères Les canaux 6 et 9, 10 ou ceux compris entre 15 et 18 doivent être ouverts

Canal 13 – vitesse du motif Le canal 12 doit être réglé sur une valeur comprise entre 116 et 255

Canal 14 – fonctions

Mode contrôle sonore, sensibilité sonore allant de faible à élevée

Inversion de l’orientation après 5 secondes

Inversion de l’inclinaison après 5 secondes

Orientation normale après 5 secondes

inclinaison normale après 5 secondes

Zones mortes pour l’inclinaison / l’orientation activées

Réinitialisation (après 5 secondes)

Zones mortes pour l’inclinaison / l’orientation désactivées

Canal 15 – intensité de la couleur rouge Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du rouge de 0 à 100 %

Canal 16 – intensité de la couleur verte Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du vert de 0 à 100 %

Canal 17 – intensité de la couleur bleue Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du bleu de 0 à 100 %

Canal 18 – intensité de la couleur blanche Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du blanc de 0 à 100 %30 Code commande : 40062 Phantom Matrix FX 118 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle entre 0-127 La tête peut tourner de 540° et s’arrêter sur n’importe quelle position voulue. Canal 2 – orientation fine 16 bits Canal 3 – mouvement vertical (inclinaison) Faites monter le curseur afin de déplacer la lyre verticalement (inclinaison). Mouvement de la lyre réglable de manière graduelle entre 0-127 La lyre peut tourner de 270° et s’arrêter sur n’importe quelle position voulue. Canal 4 – inclinaison fine 16 bits Canal 5 – Vitesse d’orientation / d’inclinaison

De la vitesse maximum (0) à la vitesse minimum (255)

Canal 6 – variateur d’intensité

0 - 100 % allant de sombre à clair

Canal 7 – stroboscope linéaire Les canaux 6 et 9 doivent être ouverts et le canal 10 ou les canaux15 à 18 doivent être fermés

Fréquence du stroboscope linéaire, de basse à élevée

Canal 8 – effet stroboscopique Le canal 6 doit être ouvert et le canal 9, 10 ou les canaux 15 à 18 doivent être fermés

Fréquence de l’effet stroboscopique, de basse à élevée

Canal 9 – macro couleurs Le canal 6 doit être ouvert.

Couleur 1 (R255, G000, B000, W000)

Couleur 4 (R255, G050, B000, W000)

Couleur 6 (R255, G255, B000, W000)

Couleur 8 (R000, G255, B000, W255)

Couleur 10 (R000, G255, B000, W050)

Couleur 11 (R000, G255, B000, W000)

Couleur 12 (R000, G255, B050, W000)

Couleur 13 (R000, G255, B150, W000)

Couleur 14 (R000, G255, B255, W000)

Couleur 15 (R000, G255, B255, W075)

Couleur 18 (R000, G000, B255, W100)

Couleur 19 (R000, G000, B255, W050)

Couleur 20 (R000, G000, B255, W000)

Couleur 21 (R075, G000, B255, W000)

Couleur 22 (R160, G000, B255, W000)

Couleur 24 (R255, G000, B175, W000)

Couleur 25 (R255, G000, B100, W000)

Couleur 26 (R255, G000, B100, W050)

Couleur 30 (R000, G000, B000, W255)

Couleur 31 (R075, G075, B000, W255)

Couleur 32 (R000, G000, B100, W255)

Canal 10 – changement / flux de couleurs, effet arc-en-ciel Le canal 6 doit être ouvert

Changement de couleur 1

Changement de couleur 2

Changement de couleur 3

Changement de couleur 4

Changement de couleur 5

Changement de couleur 6

Changement de couleur 7

Changement de couleur 8

Flux de couleurs bleu - rouge

Flux de couleurs bleu - vert

Flux de couleurs jaune - rouge

Canal 11 – vitesse du changement / flux de couleurs Le canal 10 doit être réglé sur une valeur comprise entre 13 et 255

Canal 12 – caractères Le canal 6 doit être ouvert et le canal 9, 10 ou les canaux 15 à 18 doivent être fermés

Canal 13 – vitesse du motif Le canal 12 doit être réglé sur une valeur comprise entre 116 et 255

Canal 14 – fonctions

Mode contrôle sonore, sensibilité sonore allant de faible à élevée

Inversion de l’orientation après 5 secondes

Inversion de l’inclinaison après 5 secondes

Orientation normale après 5 secondes

inclinaison normale après 5 secondes

Zones mortes pour l’inclinaison / l’orientation activées

Réinitialisation (après 5 secondes)

Zones mortes pour l’inclinaison / l’orientation désactivées

Canal 15 – intensité de la couleur rouge Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du rouge de 0 à 100 %

Canal 16 – intensité de la couleur verte Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du vert de 0 à 100 %

Canal 17 – intensité de la couleur bleue Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du bleu de 0 à 100 %

Canal 18 – intensité de la couleur blanche Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du bleu de 0 à 100 %34 Code commande : 40062 Phantom Matrix FX

Canal 19 – intensité de la LED 1 rouge Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du rouge de 0 à 100 %

Canal 20 – intensité de la LED 1 verte Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du vert de 0 à 100 %

Canal 21 – intensité de la LED 1 bleue Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du bleu de 0 à 100 %

Canal 22 – intensité de la LED 1 blanche Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du blanc de 0 à 100 %

Canal 115 – intensité de la LED 25 rouge Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du rouge de 0 à 100 %

Canal 116 – intensité de la LED 25 verte Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du vert de 0 à 100 %35 Code commande : 40062 Phantom Matrix FX Canal 117 – intensité de la LED 25 bleue Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du bleu de 0 à 100 %

Canal 118 – intensité de la LED 25 blanche Le canal 6 doit être ouvert, les canaux 9 et 10 doivent être fermés

Réglage graduel du bleu de 0 à 100 %

Maintenance La Phantom Matrix FX de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Nettoyez le verre frontal avec un nettoyant vitres et un chiffon doux. N’utilisez ni alcool ni solvants. Le verre frontal doit être nettoyé chaque semaine car le liquide fumigène tend à accumuler des résidus, ce qui provoque la réduction rapide de la luminosité. Ne plongez sous aucun prétexte l’appareil dans un liquide. Assurez-vous que les branchements restent propres. Débranchez l’alimentation électrique, puis nettoyez le DMX et les branchements audio à l’aide d’un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher à l’alimentation électrique. L’utilisateur doit s’assurer que les installations liées à la sécurité et techniques soient inspectées par un expert, chaque année, au cours d’un test d’acceptation L’utilisateur doit s’assurer que les installations liées à la sécurité et techniques soient inspectées chaque année par une personne qualifiée. Il faut tenir compte des points suivants durant l’inspection :

01) Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci doivent être bien

vissées et ne pas être corrodées.

02) Les boîtiers, fixations et systèmes d’installation ne devront comporter aucune déformation.

03) Les pièces mécaniques mobiles, les essieux ou les goupilles par exemple, ne devront présenter

aucune trace d’usure.

04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des

matériaux. Remplacement d’un fusible Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous.

01) Débranchez l’appareil de la prise de courant.

02) Insérez un tournevis à tête plate dans la rainure située sur le couvercle du fusible. Tournez le porte-

fusible dans le sens inverse des aiguilles d’une montre. Cela permet au fusible de sortir de son emplacement.

03) Retirez le fusible usagé. S’il est brun ou translucide, c’est qu’il a grillé.

04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le porte-fusible. Assurez-vous

d’utiliser un fusible de même type et spécification. Consultez l’étiquette des spécifications du produit pour plus de détails.36 Code commande : 40062 Phantom Matrix FX Résolution des problèmes Absence de lumière Ce guide de résolution des problèmes vise à vous aider à résoudre des problèmes simples. Pour ce faire, vous devez suivre les étapes suivantes dans l’ordre afin de trouver une solution. Dès que l’appareil fonctionne à nouveau correctement, ne suivez plus les étapes suivantes. Si l’éclairage à effet lumineux ne fonctionne pas bien, confiez-en la réparation à un technicien. Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible.

01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation.

02) LED. Rapportez la Phantom à votre revendeur Showtec.

03) Fusible. Reportez-vous à la page 35 pour remplacer le fusible.

04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil.

05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas la Phantom,

cela pourrait abîmer le système et annuler la garantie.

06) Rapportez l’appareil à votre revendeur Showtec.

Absence de réaction du DMX Il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console ou de la carte DMX d’effets lumineux.

01) Vérifiez le réglage DMX. Assurez-vous que les adresses DMX sont correctes.

02) Vérifiez le câble DMX : débranchez l’appareil, changez le câble DMX puis reconnectez l’appareil à

l’alimentation. Essayez à nouveau votre console DMX.

03) Déterminez si la console de contrôle ou l’effet lumineux est en cause. La console fonctionne-t-elle

correctement avec d’autres produits DMX ? Si ce n’est pas le cas, vous devez la faire réparer. Si elle fonctionne correctement avec d’autres produits DMX, amenez le câble DMX et l’effet lumineux à un technicien qualifié.37 Code commande : 40062 Phantom Matrix FX

Problème Cause(s) probable(s) Solution Un ou plusieurs appareils ne fonctionnent pas L’alimentation est défectueuse

• Vérifiez que l’appareil soit allumé et que les câbles soient correctement branchés. Le fusible principal a grillé

• Remplacez le fusible. Les appareils se réinitialisent correctement mais répondent tous à la console de contrôle de manière irrégulière, voire ne lui répondent pas du tout La console de contrôle n’est pas connectée.

• Connectez la console. La sortie XLR à 3 broches de la console de contrôle ne correspond pas à la sortie XLR du premier appareil sur la chaîne DMX (le signal est par ex. inversé)

• Installez un câble d’inversion de phase entre la console de contrôle et le premier appareil de la liaison. Les appareils se remettent à zéro correctement, mais ils réagissent tous à la console de manière irrégulière, voire ne lui répondent pas du tout Données de mauvaise qualité.

• Vérifiez la qualité des données. Si elle est très inférieure à 100 %, le problème peut être dû à une mauvaise connexion de la ligne, à des câbles de mauvaise qualité ou cassés, à l’absence d’une fiche ou encore au fait qu’un appareil perturbe la liaison Mauvaise connexion de ligne.

• Vérifiez les branchements et les câbles. Remédiez aux mauvais branchements. Réparez ou remplacez les câbles abîmés La ligne ne se termine pas sur une fiche de 120 ohms

• Insérez une fiche dans la prise de sortie du dernier projecteur de la ligne. Adressage incorrect des appareils

• Vérifiez le réglage des adresses. L’un des appareils est défectueux et perturbe la transmission des données sur la liaison

• Shuntez les projecteurs un par un jusqu’à ce que le système fonctionne à nouveau normalement : débranchez les deux connecteurs et branchez-les directement l’un à l’autre.

• Faites réviser le projecteur défectueux par un technicien qualifié. Les appareils sont équipés de prises XLR à 3 broches qui ne correspondent pas (broches 2 et 3 inversées)

• Installez un câble d’inversion de phase entre les appareils ou permutez les broches 2 et 3 de l’appareil qui se comporte de manière irrégulière. Pas de lumière ou les LED s’éteignent de manière intermittente. L’appareil est trop chaud

• Laissez le projecteur refroidir.

• Nettoyez les ventilateurs.

• Assurez-vous que les orifices d’aération et la lentille frontale ne sont pas obstrués.

• Allumez l’air conditionné. Les LED sont abîmées.

• Déconnectez le projecteur et rapportez-le à votre revendeur. Les réglages de l’alimentation ne correspondent pas à la tension ni à la fréquence C.A.

• Débranchez le projecteur. Vérifiez les réglages et modifiez-les si nécessaire38 Code commande : 40062 Phantom Matrix FX Caractéristiques du produit Modèle : Showtec Phantom Matrix FX Tension d’entrée : 100-240 V C.A., 50 / 60 Hz Consommation : ±140 W Raccordement DMX : 30 unités Fusible : 3 A / 250 V Dimensions : 445 x 200 x 255 mm (l x L x H) Poids : 9,8 kg

Fonctionnement et programmation : Broche du signal OUT : broche 1 terre, broche 2 (-), broche 3 (+) Mode DMX 10, 18 ou 118 canaux Entrée des signaux : XLR à 3 broches Sortie des signaux : XLR à 3 broches

Effets électromécaniques : Source lumineuse : 25 LED RGBW de 4 W Lux à 2 m :

Mixage des couleurs : RGBW Ouverture angulaire : 45° Plage d’orientation / d’inclinaison : 540°- 270° Variateur :

Contrôle DMX : via une console DMX standard Intégré : écran LCD pour une configuration facile Contrôle : programmes intégrés (maître), manuel, contrôle sonore, maître / esclave, DMX-512 Boîtier : métal et plastique ignifuge Prises : sortie et entrée du connecteur d’alimentation Pro power Courbes d’atténuation : linéaire, carrée, I-carré, S courbe Spécial : inversion de l’inclinaison / l’orientation Refroidissement : ventilateur interne

Température ambiante max. t

40 C Température max. du boîtier t

Distance minimum des surfaces inflammables : 0,5 m Distance minimum de l’objet éclairé : 1 m

Site web : www.Showtec.info Adresse électronique : [e-mail]39 Code commande : 40062 Phantom Matrix FX Dimensions40 Code commande : 40062 Phantom Matrix FX Remarques©2017 Showtec
