DT 220 USB - Platine disque DUAL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Platine disque
Connectivité	USB, RCA
Vitesse de lecture	33 1/3, 45 RPM
Type de cellule	MM (Moving Magnet)
Dimensions	Dimensions compactes adaptées à un usage domestique
Poids	Léger, facilitant le transport
Alimentation	Alimentation secteur
Utilisation	Idéale pour les audiophiles et les amateurs de vinyles
Maintenance	Nettoyage régulier de la cellule et des disques recommandé
Sécurité	Utiliser sur une surface stable pour éviter les vibrations
Informations générales	Compatible avec la plupart des systèmes audio domestiques

FOIRE AUX QUESTIONS - DT 220 USB DUAL

Pourquoi ma platine DUAL DT 220 USB ne s'allume-t-elle pas ?

Vérifiez que la platine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment puis-je connecter ma platine DUAL DT 220 USB à mon ordinateur ?

Utilisez le câble USB fourni pour connecter la platine à un port USB de votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Le son de ma platine est faible, que faire ?

Vérifiez le niveau de volume sur la platine ainsi que sur votre système audio. Assurez-vous également que les câbles audio sont correctement connectés.

Comment puis-je enregistrer des vinyles avec ma platine DUAL DT 220 USB ?

Connectez la platine à votre ordinateur via USB, ouvrez un logiciel d'enregistrement audio et suivez les instructions pour capturer le son pendant la lecture du vinyle.

Pourquoi le bras de la platine ne se lève-t-il pas correctement ?

Vérifiez que le levier de levée du bras est en position correcte et assurez-vous qu'aucun objet n'entrave le mouvement du bras.

Comment changer la cellule de ma platine DUAL DT 220 USB ?

Dévissez la cellule actuelle en suivant les instructions du manuel de l'utilisateur, puis fixez la nouvelle cellule en veillant à bien respecter les connexions.

Ma platine fait un bruit de grattement pendant la lecture, que faire ?

Vérifiez que le vinyle est propre et en bon état. Assurez-vous également que la cellule est correctement installée et ajustée.

Comment puis-je ajuster la vitesse de lecture de ma platine DUAL DT 220 USB ?

Utilisez le sélecteur de vitesse situé sur la platine pour passer entre les vitesses 33, 45 ou 78 tours par minute selon le vinyle que vous écoutez.

La platine ne reconnaît pas mes vinyles, que faire ?

Assurez-vous que le vinyle est correctement positionné sur le plateau. Vérifiez également que le bras est correctement positionné sur le vinyle au début de la piste.

Comment nettoyer ma platine DUAL DT 220 USB ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI DT 220 USB DUAL

Platine tourne-disque automatique avec fonction d'enregistrement direct USB

Manuel d'utilisation

Avant-propos

Ce manuel d'utilisation vous aide en vue d'une utilisation

• conforme aux prescriptions et
  surre

de votre platine tourne-disque DT 220 USB, appelée par la suite platine tourne-disque ou apparéil.

Groupe ciblé par ce manuel d'utilisation

Le manuel d'utilisation s'adresse à chaque personne qui

• installe,
• utilise,
• nettoie
  ou elimine la platine tourne-disque.

Tous les noms de marques et de produits cités sont des marques de fabrique ou des marques déposées des fabricants correspondants.

Caracteristiques de presentation de ce manuel d'utilisation

Divers éléments du manuel d'utilisation sont munis de caractéristiques de presentation définies. Ainsi, vous pourrez rapidement vous rendre compte s'il s'agit

de texte normal,

d'enumérations ou
d'étapes de manipulation.

Table des matieres

Consignes de sécurité et installation de la platine tourne-disque 4

Consignes de sécurité 4

Installation. 5

Description de la platine tourne-disque 6

Volume de livraison. 6

Principales fonctions 6

Les éléments de commande sur l'appareil 7

Preparatifs. 8

Courroie et plateau 8

Garniture de plateau 8

Adaptateur de centrage 8

Capot 8

Raccordement de la platine tourne-disque. 9

Raccordement à l'amplificateur. 9

Raccordement à l'amplificateur. 10

Réglage du sélecteur PHONO/LINE 10

Raccordement au secteur. 10

Retirer / Mettre la protection de I'aiguille 10

Lecture d'un disque 11
Demarrage automatique 11
Demarrage manuel 11
Touche STOP 11

Numérisation de vos morceaux musicaux. 12

Comment numériser une source externe 12
Comment numériser un disque 12

Nettoyage de la platine tourne-disque 13

Chocélectrique. 13

Nettoyage de I'aiguille et du disque 13

Changement de I'aiguille 13

Comment remedier aux erreurs 14

Problèmes avec l'appareil 14

Ca characteristiques techniques 15

Directives et normes 15

Contacter le fabricant. 16

Consignes d'élimination 16

Consignes de sécurité et installation de la platine tournedisque

Veuillez tire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Respectez toujours tous les averissements et consignes de ce manuel d'utilisation, ainsi que ceux qui figurent au dos de l'appareil.

Consignes de sécurité

• Afin d'éviter un risque d'incendie et le risque d'un choc électrique, n'exposez pas l'appareil à la pluie ni à toute autreASFHuidite.
• N'ouvrez pas le boitier. Danger de chocolélectrique en cas d'ouverture du boitier.
• Cet apparéil fonctionne avec un courant alternatif de 230V à 50Hz . N'essayez jamais d'utiliser l' apparéil avec une autre tension.

• La fiche secteur doit seulement être raccordée après la fin de l'installation conforme aux prescriptions.

• Si la fiche secteur est défectueuse ou si l'appareil présente d'autres dommages, il est interdit demettre l'appareil en marche.

• Lors du débranchement du cordon d'alimentation de la prise de courant, tirer sur la fiche secteur - et non sur le cable.
• Evitez le contact de l'appareil avec l'eau ou l'humidité.
• Ne mettez pas l'appareil en service à proximité de baignoires, de piscines ou jets d'eau.
• Ne posez pas de recipient contenant des liquides, par ex. un vase à fleurs, sur l'appareil. Ils pouraient se renverser et le liquide qui s'écoule risquerait d'entrainer des dommages considérables, voir un choc électrique.
• Si des corps étrangers ou un liquide devaient parvenir à l'intérieur de l'appareil, débranchez immédiatement la fiche secteur de la prise de courant. Faites vérifier l'appareil par un spécialiste qualifié avant de le remettre en service. Danger de chocolélectrique en cas d'ouverture du boîtier.
• Ne laïsez jamais des enfants utiliser cet apparéil sans surveillance.

• N'essayez jamais de réparer vous-même un apparéil défectueux. Adressez-vous toujours à nos points de service après-vente.

• Faites effectuer les travaux de maintenance uniquement par des spécialistes qualifiés. Sinon, vous ou autres personnes pourriez être exposés à un danger.

• L'appareil reste branché au réseau électrique, même lorsqu'il est eteint. Debranchez la fiche secteur de la prise de courant si vous n'utilise pas l'appareil pendant une période prolongee. Tirez uniquement au niveau de la fiche secteur, pas le cable.
• Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil.
• Ne laissez jamais des enfants utiliser cet apparéil sans surveillance.
• Seuls les produits d'entretien prévus à cet effet (antistatiques) doivent être employés pour nettoyer l'appareil et les disques. Ils sont disponibles dans les commerces spécialisés.

Installation

• La platine tourne-disque ne doit être placée que sur une surface horizontalite stable, exempte de vibrations.

• N'installez pas l'appareil à proximé de sources de chaleur telles que radiateurs. Evitez l'ensoileillage direct et les emplacements exposés à une quantité exceptionnelle de poussières.

• Vous ne devez utiliser l'appareil qu'en position horizontale.

• Eloignez la platine des apparêls qui générent un fort champ magnétique.
• Ne posez pas d'objects lourds sur l'appareil.
• De la condensation peut se produit à l'intérieur de l'appareil en le déplaçant d'un lieu froid vers un lieu chaud. Dans ce cas, attendez environ une heures avant de lemettre en service.
• Posez le cable d'alimentation de manière à éviter tous risques de trèbuchement.
• Pour le raccordement au secteur, enforcez complètement la fiche secteur dans la prise
• Utilisez un raccordement secteur approprié et évitez d'utiliser des multiprises!
• Ne pas toucher la fiche d'alimentation avec les mains mouillées, risque d'électrocution!
• En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, retirez immédiatement la fiche secteur de la prise de courant!
• Débranche la fiche secteur si un orage menace.
• Débranche la fiche secteur si l'appareil n'est pas utilisé pendant une période prolongée, par ex. avant d'entreprenevre un voyage.

Description de la platine tournedisque

Volume de livraison

Retirez l'appareil et tous ses accessoires de l'emballage.

Conservez le carton et tous les éléments de l'emballage pour un évientuel transport ultérieur

Veuillez vérifier que tous les accessoires mentionnés cédssous sont présents :

• la platine tourne-disque,
• le plateau avec courroie,
• la garniture de plateau,
• le couvercle avec 2 charnières,
• l'adaptateur pour les disques "single" (45 tours),
• le present manuel d'utilisation.

Principales fonctions

• Cet apparéil vous permet de dire des disques 33 et 45 tours.
• Il comporte des fonctions totalement automatiques.
• A la fin du disque, le bras de lecture est automatiquement ramené sur son support.
• Vous pouvez numériser vos disques via le port USB.
• La platine tourne-disque est dotée d'un sélecteur de réglage de la sensibilité/preamplificateur intégré ; elle peut ainsi être raccordée à une entrée phono ou audio (AUX-In).
• La platine tourne-disque est pourvue d'un lève-bras de lecture amorti.
• Le système de micro est interchangeable.

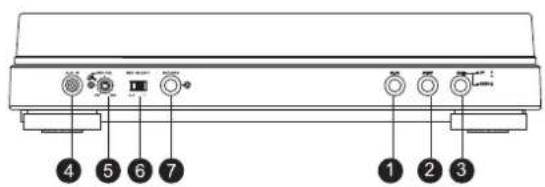

Les éléments de commande sur l'appareil

1 Touche PLAY
2 Touche STOP
3 Touche CUE lve-bras de lecture (UP/DOWN)
4 AUX IN: Prise pour source externe
5 REC.VOL.: Réglage du contrôle de niveau pour l'enregistrement d'une source externe
6 REC. SELECT: Sélection de la source d'enregistrement AUX (source externe), T.T. (platine tourne-disque)
7 RECORD : Demarrage de l'enregistrement
8 Commutateur PHONO/LINE
9 Adapteur "single" (45 tours)
10 Plateau
11 Port USB
12 Reglage de la vitesse (SPEED 33/45)
13 Levier de selection pour le réglage de la taille des disques (SIZE 30/17)
14 Bras de lecture
15 Support de charnière pour couvercle

Preparatifs

Courroie et plateau

A la livraison, la couroie se trouve déjà sur la poulie du plateau 10. La couroie est pourvue d'une bande (1) avec laquelle la couroie (3) est posée sur l'axe d'entrainment (2) du moteur (poulie).

Monter le plateau sur l'axe. Tournez le plateau de telle maniere que l'ouverture se retrouve au-dessus du moteur d'entrainment. Retirez la courroie (2) de la surface de roulement à l'aide de la bande décrite cidesssus (1) et posez-la au centre par-dessus la poulie d'entrainment (2) du moteur. Retirez la bande (1).

Garniture de plateau

Posez à présent la garniture de plateau sur le plateau.

Adaptateur de centrage

L'adaptateur de centrage est utilisé par exemple pour les disques 45 tours qui ne sont pas munis de support de centrage. Si l'adapteur de centrage n'est momentarily蜢 pas utilisé, vous pouvez le ranger dans le compartment prévu à cet effet.

Capot

Les charnières sont déjà montées dans le capot. Monter le couvercle avec les charnières dans les supports de charnières 15 sur l'appareil.

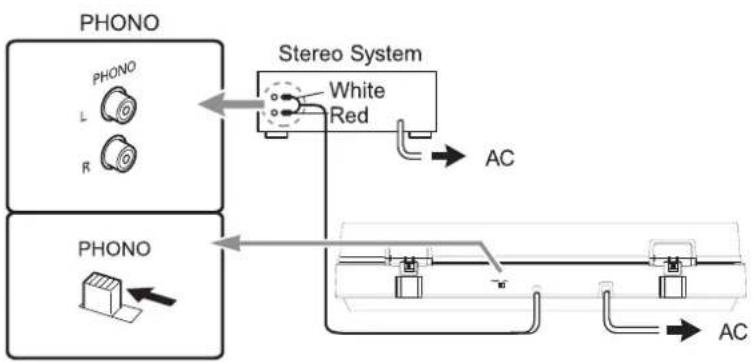

Raccordement de la platine tourne-disque

1

2

Commutateur PHONO/LINE 8:

1-sur LINE
2-sur PHONO

Raccordement à l'amplificateur

Raccordez les cables audio Cinch sur les prises femelles LINE/AUX ou Phono sur l'amplificateur.

Remarque :

Lors de cette opération, faites attention à raccorder correctement les canaux gauche et droit (rouge = canal droit, blanc = canal gauche).

Réglage du/selecteur PHONO/LINE

Placez le commutateur PHONO/LINE 8 sur PHONO si la platine tourne-disque est raccordée à la prise PHONO.
Placez le commutateur PHONO/LINE 8 sur LINE si la platine tourne-disque est raccordée à la prise LINE.

Raccordement au secteur

Branchez la fiche secteur CA dans une prise de courant.

Retirer / Mettre la protection de l'aiguille

Avant la lecture d'un disque, il convient de-retirer le capuchon protège-aiguille (3) du micro (1). Retirez le capuchon (3) vers l'avant.

Il est recommandé de remonter la capuchon de l'aiguille après la lecture, afin de protégger l'aiguille (2).

Lecture d'un disque

Démarrage automatique

Mettez un disque. Montez le cas échéant l'adaptateur de centrage pour un 45 tours. Réglez, avec le levier de selection 13, la taille de disque correspondante: 30 ou 17 cm de diamètre. Fermez le couvercle. Réglez, avec l'interrupteur SPEED 12, la vitesse de rotation du plateau sur 33 ou 45 tr/mn. Assurez-vous que la touche CUE 3 se trouve en position DOWN.
Pressez la touche PLAY 1. Le plateau commence à tourner à la vitesse prérgée. Le bras de lecture se pose automatiquement sur le disque. La lecture démarre.

Démarrage manuel

Mettez un disque. Reglez à l'aide de la touche SPEEDD 12 la vitesse de rotation du plateau sur 33 ou 45 tr/mn. Assurez-vous que la touche CUE 3 se trouve en position UP.
Pivoter le bras de lecture au-dessus du sillon de départ du disque. Le plateau commence à tourner à la vitesse de rotation préréglée. Le bras de lecture est abaisse en pressant à nouveau la touche CUE 3.

La touche CUE 3 permet de relever le bras de lecture à un endroit quelconque - également pour une brève interruption de lecture - (levier du levebras en position UP). Le plateau continue à tourner.

Touche STOP

A la fin du disque, le bras de lecture est automatiquement ramné sur son support et l'appareil est mis à l'arrêt.

Remarque :

Vous pouvez également arrêté la platine tourne-disque en pressant la touche STOP 2. Le bras de lecture returne automatiquement vers son support et la platine tourne-disque est arrêtée. Vous pouvez également presser la touche CUE 3,mettre le bras de lecture en position UP et ramener le bras de lecture sur son support.

Numérisation de vos morceaux musicaux

Comment numériser une source externe

Raccordez un support de données USB au port USB 11.
Raccordez la source audio souhaitee à la prise AUX IN 4 sur la platine tourne-disque.
→ Sélectionnez au moyen de REC. SELECT 6 la source d'enregistrement AUX (source externe)
Reglez le niveau d'enregistrement de la source externe à l'aide de REC.VOL 5.
Pressez la touche RECORD 7 pour démarrer l'enregistrement. La LED clignote au bout de quelques secondes.
La source externe est à présent enregistrée sous forme de fichier MP3 avec une vitesse de 192 kbps dans le repertoire "audio" du support de données USB, dans l'ordre de numération croissant.
Pour terminer l'enregistrement, pressez à nouveau la touche RECORD 7.

Comment numériser un disque

Raccordez un support de données USB au port USB 11.
Posez le disque souhaité et positionnéz le bras de lecture au-dessus du titre à numériser.
Pressez CUE 3 pour lever le bras de lecture.
Sélectionnez au moyen de REC. SELECT 6 la source d'enregistrement T.T. (source externe)
Pressez la touche RECORD 7 pour démarrer l'enregistrement. La LED clignote au bout de quelques secondes. Pressez CUE 3 pour abaiser le bras de lecture et dire le titre.
Le titre est à présent enregistré sous forme de fichier MP3 avec une vitesse de 192 kbps dans le repertoire "audio" du support de données USB, dans l'ordre de numération croissant.
Pour terminer l'enregistrement, pressez à nouveau la touche RECORD 7.

Nettoyage de la platine tournedisque

Choc électrique

Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante.

Attention!

N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence.

Nettoyez le boitier à l'aide d'un chiffon doux légèrement humide.

Nettoyage de l'aiguille et du disque

Avant toute lecture, l'aiguille et le disque doivent toujours être nettoyés, pour éviter qu'ils soient usés prématurément.

Passez un pinceau sur l'aiguille, de l'arrière vers l'avant.
Passez un chiffon de manière légèrement oblique sur le disque.

Changement de I'iguille

L'aiguille de lecture subit une usure naturelle à l'utilisation. Pour cette raison, nous recommendons un contrôle régulier qui devrait être effectué au minimum, pour les aiguilles de lecture magnétiques, après 1000 heures de lecture.

Remarque :

Les aiguilles de lecture usées ou endommagées (brises) détruisent les disques.

Remplacez l'aiguille uniquement par le même modele.

Retirez l'aiguille de lecture en biais vers le bas (1).
Pour remonter de l'aiguille de lecture, procededz à la même opération en sens inverse. Assurez-vous que le téton (A) s'enclenché en premier, et que l'aiguille de lecture (3) soit ensuite pivotée vers le haut. Il ne doit pas y avoir de fente au niveau de (B).

Comment remédier aux erreurs

Si l'appareil ne fonctionne pas comme prévu, contrôle-le au moyen des tableaux suivants.

Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant.

Problèmes avec l'appareil

Problème Cause possible / remède
Le bras de lecture saute les pistes, glisse sur le disque ou ne rouge pas	La platine tourne-disque n'est pas à l'horizontal. Placez la platine tourne-disque sur une surface horizontal. Le disque est sale ou rayé. Nettoyez le disque avec l'accessoire adéquat ou passez un autre disque.
Pas de son Le capuchon	de protection de l'aiguille n'est pas retirené. Le bras de lecture se trouve en position supérieure. Contrôler le commutateur Phono/Line.

Problème Cause possible / remède
Mauvaise qualité du son, nombreux parasites, déraillement du son, etc.	L'aiguille est sale ou usée. A l'aide d'un pinceau, nettoyez l'aiguille ou bien changez-la. Le disque est sale ou rayé. Nettoyez le disque avec l'accessoire adéquat.
La vitesse n'est pas appropriée.	Régléz la vitesse en fonction des données figurant sur le disque. (33 tr/min ou 45 tr/min)
Le son est trop faible ou trop fort, il est déformé.	La platine tourne-disque n'est pas raccordée à la bonne entrée. (Voir page 9)
Le son est monocorde	La couroie d'entrainment est trop desserrée et doit être re-réglée ou doit être remplaçée.Pour ce faire,steroler le tapis (1).Contrôler visuellement si la couroie repose contre la poulie du moteur (2).Si non,soulever le plateau comme illustré (3).Appliquer à nouveau la couroie d'entrainment sur la partie inférieure de la surface d'entrainment (4).Poser la couroie d'entrainment par-dessus la poulie du moteur (5).

Caracteristiques techniques

Dimensions (largeur x hauteur x profondeur) :	420 mm x 94 mm x 363,4 mm
Poids : (sans piles)	3,6 kg
Tension : Courant alternatif 230 V , 50 Hz
Puisance absorbée : 10 W
Conditions ambiantes : +5 °C à +35 °C
	45 % à 85 % d'humidité relative (non condensée)
Aiguille de lecture : Aiguille magnétique
WOW, Flutter < 0,25 % WRMS (JIS WTD) à 3 kHz
Port USB pour supports de données USB, lecteurs MP3, etc.

Sous réserve de modifications techniques et d'erreurs.

Les dimensions sont des valeurs approximatives.

Directives et normes

Ce produit est conforme à

• la directive CEM (2004/108/CE) et à
• la directive sur le marquage CE.

Contacter le fabricant

DGC GmbH

Consignes d'élimination

Elimination de l'emballage

Votre nouvel apparéil a été protégé par un emballage lors de son acheminement. Tous les matérielaux utilisés sont compatibles avec l'environnement et recyclables.

Veuillez apporter votre contribution et éliminez l'emballage de façon respectue de l'environnement.

Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale.

Danger d'etouffement!

Ne laisses pas l'emballage et ses éléments à des enfants.

Danger d'étouffement par les films ou d'autres matérieliaux d'emballage.

Elimination de l'appareil

Les apparèls usages ne sont pas des déchets sans valeur. Une élimination respectue de l'environnement permet de recycler des matières brutes précieuses.

Renseignez-vous auprès de l'administration de votre ville ou de votre commune concernant les possibités d'une élimination réglementaire et respectuese de l'environnement de l'appareil.

Cet apparéil est marqué selon la directive 2002/96/CE concernant les apparéils électriques et électroniques usagés (WEEE).

Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le blais des ordures menagères ordinaires; il doit être remis à un point de collecte prévoyant le recyclage d'appareils électriques et électroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matérielles sont recyclables conformément à leur marquage. Avec la réutilisation, le recyclage des matérieliaux ou d'autres formes de recyclage d'appareils usages, vous apportez une contribution importante à la protection de notre environnement.

Danger de mort!

Débranche la fiche secteur sur les appareils, qui ne sont plus utilisés. Déconnectez le cable d'alimentation et débranche-le avec la fiche.

DUAL DT 220 USB

Giradischi automatico

con USB-Direct Recording

Funzione

Istruzioni d'uso

Premessa

Peso: 3,6 Kg (senza batterie)

Tensione: 230V corrente alternata, 50Hz
