BEDIENUNGSANLEITUNG DT 220 USB DUAL

Automatik-Plattenspieler mit USB-Direct Recording Funktion

Bedienungsanleitung

Das Vorwort

These Bedienungsanleitung hilft Ihnen beim

bestimmungsgemänen und
- sicheren

Gebrauch Ihres Plattenspielers DT 220 USB, im folgenden Plattenspieler oder Gerät genannot.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die den Plattenspieler

aufstellt,
bedient,
reinigt
oder entsorgt.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

Aufzahlungen oder

→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Plattenspielers. 4
Sicherheit 4
Aufstellen 5
Die Beschreibung des Plattenspielers 6
Der Lieferumfang 6
Die besonderen Eigenschaften 6
Die Bedienelemente am Gerät 7
Wie Sie den Plattenspieler zum BetriebVBoreiten 8
Riemen und Plattenteller 8
Plattentellerbelag (Plattentellerbelag) 8
Zentrierpuck 8
Abdeckhaube 8
Anschluss des Plattenspielers 9
Anschluss an den Veränderer 9
Anschluss an den Veränderer 10
Wie Sie den PHONO/LINE-Schalter einstellen 10
Netzanschluss. 10
Abnehmen/Anbringen der Nadelschutzkappe. 10

Abspielen einer Schallplatte 11
Automatischer Start 11
Manueller Start 11
Stop-Taste. 11

Wie Sie Ihr Musik digitalisieren 12
Wie Sie eine externe Quelle digitalisieren. 12
Wie Sie eine Schallplatte digitalisieren. 12

Wie Sie den Plattenspieler reinigen. 13
Stromschlag 13
Reinigung der Nadel und der Platte 13
Auswechseln der Nadel 13
Wie Sie Fehler beseitigen 14
Probleme mit dem Gerat. 14

Technische Daten 15
Richtlinien und Normen 15
Wie Sie den Hersteller erreichen. 16
Entsorgungsinweis 16

Sicherheit und Aufstellen des Plattenspielers

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spate Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerats.

Sicherheit

• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
• Offnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Dieses Gerät arbeitet mit 230 V Wechselstrom bei 50 Hz. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Der Netzsteckerarf derst angeschlossen werden, nachdem die Installation vorschrifsmäßig beendet ist.

• Wenn der Netzstecker des Geräts defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, damit es nicht in Betrieb genommen werden.

• Beim Abziehen des Netzkabels von der Steckdose am Netzsteckerziehen - nicht am Kabel.

• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit.
• Nehmen Sie das Gerät nicht in der Höhe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese konnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen,ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen,behvor Sie es wieder in Betriebnehmen.Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Lassen Sie Kinder niemals unbeaufsichtigt these Gerät benutzen.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.

• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.

• Es)durfenkeineoffenBrandquellen,wiez.B. brennendeKerzenaufdasGeratgestelltwerden.
• Lassen Sie Kinder niemals unbeaufsichtigt these Gerät benutzen.
• Zur Reinigung des Gerätes und der Schallplatten)dürfen nur davon vorgesehene Reinigungsmittel (antistatisch) verwendet werden. These sind im Zubehörfachhandel erhältlich.

Aufstellen

• Der Plattenspielerarf nur auf einer festen horizontalen, vibrationsfreien Flache aufgestellt werden.
• Stellen Sie das Gerät nicht in der Höhe von Wärme-quellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Sie dürfen das Gerät nur in waagerechter Position betreiben.

• Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.

• Stellen Sie keine schweren Gegenstände auf das Gerät.

• Wenn Sie den Plattenspieler von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in thisem Fall etwa eine Stunde, bevor Sieihn in Betriebnehmen.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
• Verwenden Sie einen geeigneten,leitung zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!
• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.
• Wenn das Gerät längerere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker.

Die Beschreibung des Plattenspielers Der Lieferumfang

Entnehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Heben Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport saferwieder verpacken zu konnen

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

Der Plattenspieler,
- Plattenteller mit Antriebsriemen,
- Plattentellerbelag,
Abdeckhaube mit 2 Scharnieren,
- Adapter für Single-Platten (45 U/min.),
-这几个 Bedienungsanleitung.

Die besonderen Eigenschaften

• Mit diesen Gerät können Sie: Schallplatten für 33- und 45 U/min abspielern.
• Es bietet voll automatische Bedien-Funktionen.
• Am Plattenende wird der Tonarm automatisch zurückgeführrt.
• Sie können ihre Schallplatten über den USB-Anschluss digitalisieren.
• Der Plattenspieler hat einen eingebauten Entzerrer-Vorversteller und kann sowohl an einen Phono-Eingang als auch an einen Audio-Eingang (AUX-In) angeschlossen werden.
• Der Plattenspieler besitzt einen gedämpften Tonarm-Lift.
• Das Tonabnehmer-System ist auswechselbar.

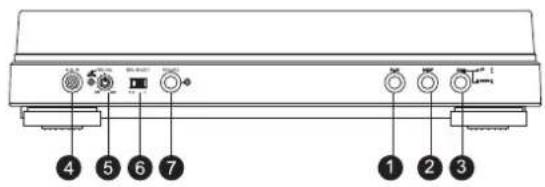

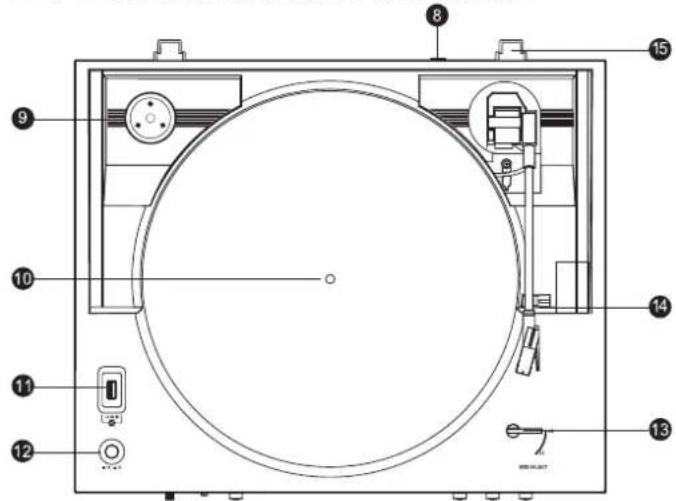

Die Bedienelemente am Gerät

1 PLAY-Taste
2 STOP-Taste
3 CUE-Taste Tonarm-Lift (UP/DOWN)
4 AUX IN: Anschluss externe Quelle
5 REC.VOL.: Einstellung der Aussteuerung für Aufzeichnung von externer Quelle
6 REC. SELECT: Wahl der Aufzeinungsquelle AUX (externe Quelle), T.T. (Plattenspieler)
7 RECORD: Start der Aufzeichnung
8 Schalter PHONO/LINE
9 Single-Adapter
10 Plattenteller
11 USB-Anschluss
12 Taste-Drehzahl (SPEED 33/45)
13 Wahlhebel Plattengröse (SIZE 30/17)
14 Tonarm
15 Scharnierhalter fur Abdeckhaube

Wie Sie den Plattenspieler zum BetriebVBoreiten

Riemen und Plattenteller

Der Antriebsriemen liegt bei Lieferung bereits auf der Riemenlauffläche des Plattentellers 10 auf. Der Riemen ist mit einem Band (1) versehen, mit dem der Riemen (3) auf die Antriebsachse (2) des Motors (Pully) gelegt wird.

Den Plattenteller auf die Achse aufsetzen. Den Plattenteller so drehen, bis die Aussparung über dem Antriebsmotor steht. Ziehen Sie den Riemen (2) mittels des offen beschrieben Bandes (1) von der Laufflache ab und legen Sieihn mittig über die Antriebsrolle (2) des Motorpully. Entfern den Sie das Band (1).

Plattentellerbelag

Legen Sie nun den Plattentellerbelag auf den Plattenteller auf.

Zentrierpuck

Der Zentrierpuck wird z.B. für Single-Platten ohne Zentrierstern besteht. Wird der Zentrierpuck gerade nicht gebraucht, konnen Sie diesen auf die dafür vorgesehene Ablage legen.

Abdeckhaube

Die Scharniere sind bereits in der Abdeckhaube montiert. Die Abdeckhaube mit den Scharnieren in die dazu vorgesehenen Scharnierhalter 15 im Gerät einsetzen.

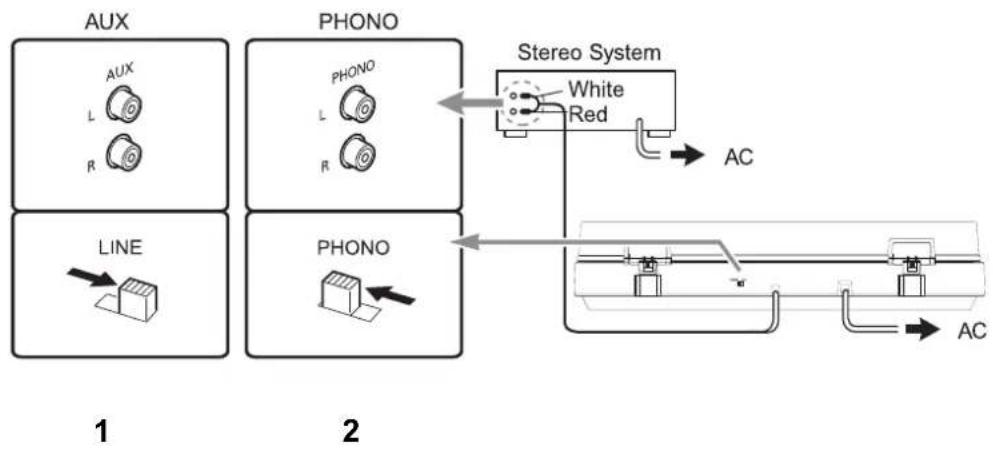

Anschluss des Plattenspielers

Schalter PHONO/LINE 8:

1- auf LINE
2-aufPHONO

Anschluss an den Veränder

Schlieben Sie die Cinch-Audiokabel an die LINE/AUX- oder Phono-Buchsen am Veränder an.

Hinweis:

Dabei auf den richtigen Anschluss des linken und rechten Kanals achten (rot = rechtter Kanal, weil = linker Kanal).

Wie Sie den PHONO/LINE-Schalter einstehen

Stellen Sie den PHONO/LINE-Schalter 8 auf PHONO, wenn der Plattenspieler an den PHONOBuchsen angeschlossen ist,
Stellen Sie den PHONO/LINE-Schalter 8 auf LINE, wenn der Plattenspieler an den LINE-Buchsen angeschlossen ist.

Netzanschluss

Stecken Sie den Netzstecker AC in eine Steckdose.

Abnehmen/Anbringen der Nadelschutzkappe

Vor der Wiedergabe einer Schallplatte muss die Nadelschutzkappe (3) vom Tonabnehmer (1) entfernt werden. Ziehen sie die Kappe (3) nach vorne ab.

Es wird empfohlen, die Nadelkappe zum Schutz der Nadel (2) nach der Wiedergabe wieder anzubringen.

Abspielen einer Schallplatte

Automatischer Start

Platte auflegen. Ggf. bei Singles Zentrierpuck aufsetzen. Mit dem Wahlhebel 13 die entsprechende Plattengröbe von 30 oder 17 cm Durchmesser einstehen. Abdeckhaube schließen. Mit der Taste-Drehzahl SPEED 12 die Plattentellerrehzahl 33 oder 45 U/min einstellen. Darauf achten, dass sich die Taste CUE 3 in Stellung DOWN befindet.
Taste PLAY 1 drücken. Der Plattenteller beginnt, sich in der voreingestellen Geschwindigkeit zu drehen. Der Tonarm setzen automatisch auf der Schallplatte auf. Die Wiedergabe beginnt.

Manueller Start

Platte auflegen. Mit der Taste SPEED 12 die Plattentellerdrehzahl 33 oder 45 U/min einstellen. Darauf achten, dass sich die Taste CUE 3 in Stellung UP befindet.
Den Tonarm über die Einlaufrille der Platte schwenken. Der Plattenteller beginn't sich in der voreingestellt den Drehzahl zu drehen. Durch erneutes Drucken der Taste CUE 3 wird der Tonarm abgesenkt.

Mit der Taste CUE 3 kann der Tonarm an jeder beliebigen Stelle - auch zur kurzzeitigen Spielunterbrechung - abgehoben werden (Lifthebel in Stellung UP). Der Plattenteller dreht sich weiter.

Stop-Taste

Am Ende der Schallplatte wird der Tonarm automatisch zur Tonarmstütze zurückgebung und das Gerät abgeschaltet.

Hinweis:

Sie können den Plattenspieler auch abschalten, indem Sie die Taste STOP 2 drücken. Der Tonarm schwenkt automatisch zur Tonarmstätze zurück und der Plattenspieler schaltet ab. Sie können auch die Taste CUE 3 drücken, den Tonarm in Stellung UP bringen und den Tonarm auf die Tonarmstätze zurückführren.

Wie Sie ihre Musik digitalisieren

Wie Sie eine externe Quelle digitalisieren

→ Schlieben Sie ein USB-Speichermedium an den USB-Anschluss 11 an.
Verbinden Sie die gewünschte Audioquelle mit dem AUX IN-Anschluss 4 am Plattenspieler.
Wahlen Sie mit REC. SELECT 6 die Aufzeichnungsquelle AUX (externale)
Regeln Sie den Aufnahmepegel der externen Quelle mit REC.VOL 5.
Drücken Sie die Taste RECORD 7, um die Aufzeichnung zu starten. Nach einigen Sekunden blinkt die LED.
Die externe Quelle wird nun als MP3-Datei mit 192 kbps in aufsteigender Nummerierung im Ordner „audio" des USB-Speichergerates gespeichert.
Zum Beenden der Aufzeichnung drucken Sie RECORD 7 erneut.

Wie Sie eine Schallplatte digitalisieren

→ Schlieben Sie ein USB-Speichermedium an den USB-Anschluss 11 an.
Legen Sie die gewünschte Schallplatte auf und positionieren Sie den Tonarm über den zu digitalisierenden Titel.
Drucken Sie CUE 3, um den Tonarm zu liften.
Wahlen Sie mit REC. SELECT 6 die Aufzeichnungssquelle T.T. (externe Quelle)
Drücken Sie die Taste RECORD 7, um die Aufzeichnung zu starten. Nach einigen Sekunden blinkt die LED. Drücken Sie CUE 3, um den Tonarm zu senken und den Titel wiederzugegeben.
Der Titel wird nun als MP3-Datei mit 192 kbps in aufsteigender Nummerierung im Ordner „audio" des USB-Speichergerätes gespeichert.
Zum Beenden der Aufzeichnung drucken Sie RECORD 7 erneut.

Wie Sie den Plattenspieler reinigen

Stromschlag

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Reinigung der Nadel und der Platte

Nadel und Platte sollen vor dem Abspielen stets gereinigt werden, um eine vorzeitige Abnutzung zu verhindern.

Streichen Sie mit einem Reinigungspinsel von hinter nach vorne über die Nadel.
Zur Reinigung der Platte wischen Sie mit einem Plattentuch liegt schrag über die Platte.

Auswechseln der Nadel

Die Abstastnadel ist durch den Abspielvorgang natürlichem Verschleiß ausgesetzt. Wir empfehlen dazu eine regelmäßige Überprüfung, die bei Magnet-Abstastnadeln nach min. 1000 Spielstunden erfolgen sollen.

Hinweis:

Abgenutzte oder beschädigte (abgespltterte) Abtastnadeln zerstoren die Schallplatten.

Verwenden Sie bei Ersatzbedarf, wenn möglich, die Original Nadel.

Ziehen Sie die Abtastadel schrag nach unten ab (1).
Das Einsetzen der Abtaastnadel erfolgt in umgekehrter Weise. Achten Sie darauf, dass der Zapfen (A) zuerst einrastet und dann die Abtaastnadel (3) nach oben geschwenkt wird. Bei (B) darf sich kein Spalt befinden.

2

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe
Der Tonarm überspringt Spuren,GLEitet über die Platte oder bewegt sich nicht	Der Plattenspieler steht nicht waagerecht. Den Plattenspieler auf eine waagerechte Unterlandige stellen.Die Platte ist verschmutzt oder verkratzt. Die Platte mit einem Plattenreiniger reinigen oder eine andere Platte abspielen.
Kein Ton Nadelschutz nicht abgenommen.Tonarm in oberer Position.Phono/Line-Schalter prüfen.

Symptom Mögliche Ursache/Abhilfe
Schlechte Tonqualität, starke Störgeräusche, Tonaussetzer usw.	Die Nadel ist verschmutzt oder abgenutzt. Die Nadel mit einem Pinsel sāubern bzw. auswechseln.Die Platte ist verschmutzt oder verstaubt. Die Platte mit einem Plattenreiniger reinigen.
Die Drehzahl stimmt nicht. Die	Drehzahl entsprechend der Angabe auf der Platte einstellen. (33 U/min. oder 45 U/min.)
Der Ton ist zu leise oder laut und verzerrt.	Der Plattenspieler ist nicht an den richtigen Eingang angeschlossen.(siehe Seite 10)

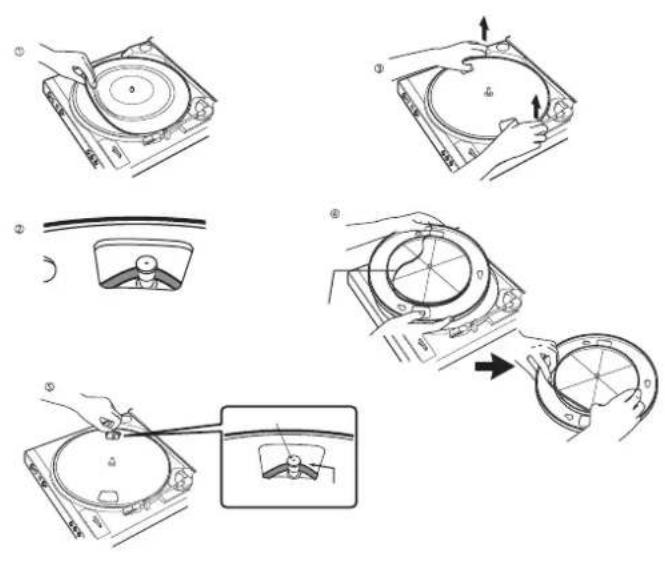

Der Ton leiert	Der Antriebsriemen ist zu locker und muss neu eingestellt oder gewechselt werden.
	Dazu Matte entfernen (1). Sichtprüfung, ob der Riemen am Motorpully anliegt (2).
	Falls nicht, Plattenteller wie dargestellt anheiten (3).
	Antriebsriemen an der Unterseite wieder an die Antriebsfläche anlagen (4).
	Antriebsriemen über Motorpully legen (5).

Technische Daten

Abmessungen(Breite x Höhe x Tiefe):	420 mm x 94 mm x 363,4 mm
Gewicht:(ohne Batterien)	3,6 kg
Spannung: 230 V Wechselstrom, 50 Hz
Leistungsaufnahme: 10 W
Umgebungsbedingungen:	+5 °C bis +35 °C45 % bis 85 % relative Luft-feuchte (nicht kondensierend)
Abtastnadel: Magnet-Nadel
WOW, Flutter < 0.25% WRMS (JIS WTD) bei3 kHz
USB-Anschluss für USB-Speichermedien, MP3-Player etc.

Technische Änderungen und Irrtümer vorbehalten.

Die Abmessungen sind ungefährte Werte.

Richtlinien und Normen

Dieses Produkt entspricht

der EMV-Richtlinie (2004/108/EC) und der
CE-Kennzeichenrichtlinie.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.

Bitte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bei.
them Handler oder über ihreCOMMUNALE
Entsorgungseinrichtung.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen.

Netzkabel durchtrennen und mit dem Stecker entfern.

DUAL DT 220 USB

Graf-Zeppelin-Str. 7

D-86899 Landsberg

Graf-Zeppelin-Str. 7

D-86899 Landsberg
