MANUALE UTENTE DT 220 USB DUAL

Questo manuale aiuta a usare

• in modo sicuro e conforme
• a quanto prescritto

il giradischi DT 220 USB, di seguito indicato come giradischi o appearechio.

Destinatari di queste istruzioni d'uso

Le istruzioni d'uso sono rivolte a coloro che

• installano,
• utilizzatoo,
• puliscono
• o smaltiscono il giradischi.

Tutti i nomi dei marchi e dei prodotti sono marchi di fabbrica o marchi registrati dei rispetti produttori.

Caratteristiche grafiche di queste istruzioni d'uso

Diversi elementi del manuale sono contrassegnati con symboli particolari. In quello modo risulta facile capire se si tratta di

testo normale,

• elenchi o
  istruzioni operative.

Indices

Sicurezza e montaggio del giradischi. 4

Sicurezza 4

Installazione 5

Descrizione del giradischi 6

Confezione 6

Caratteristiche particulari 6

Gli elementi di commando sull'apparecchio 7

Preparazione del giradischi prima della messa in funzione 8

Cinghia e piatto giradischi. 8

Copri-piatto giradischi 8

Dischetto di centraggio 8

Coperchio. 8

Collegamento del giradischi 9

Collegamento all'amplificatore 9

Collegamento all'amplificatore 10

Regolazione dell'interruttore PHONO/LINE 10

Collegamento alla rete. 10

Rimozione/applicazione della calotta protettiva della puntina 10

Riproduzione di un disco 11

Avvio automatico 11

Avvio manuale 11

Tasto stop 11

Digitalizzazione della musica 12

Digitalizzazione di una fonte esterna 12

Digitalizzazione di un disco. 12

Pulizia del giradischi 13

Scossa elettrica 13

Pulizia della puntina e del disco 13

Sostituzione della puntina 13

Eliminazione delle anomalie 14

Problemi con l'apparecchio. 14

Dati tecnici 15

Dirittive enorme 15

Come contattare il produttore 16

Indicazioni per lo smaltimento 16

Sicurezza e montaggio del giradischi

Leggere attentamente le norme di sicurezza e conservarle per eventuali consultagioni success

Seguire sempre tutte le avventenze e istruzioni di quello manuale e riportare sul retro dell'apparecchio.

Sicurezza

• Per evitare il rischio di incendi e di scariche elettriche, proteggere l'apparecchio alla pioggia e da qualsiasi altra forma di umidità.
• Non aprire l'involucro esterno. In caso contrario vi è il rischio di subire una scossa elettrica.
• Questo apparecchio funziona a corrente alternata da 230V a 50Hz . Non cercare mai di far funzionare l'apparecchio con un'altra tensione.
• La spina di alimentazione deve essere collegata solo quando è tornato l'installazione a norma.
• Se la spina di alimentazione dell'apparecchio è guasta o se l'apparecchio presenta altri danni, quest'ultimo non deve essere什么意思 in funzione.

• Per staccare il cavo di rete alla presa, tirare afferrando la spina e non il cavo.

• Evitare il contatto dell'apparecchio con acqua o umidità.

• Non mettere in funzione l'apparecchio nelle vicinanze di vasche da bagno, piscine o dove si formano spruzzi d'acqua.
  Non mettere mai contentitori con liquidi, es. vasi di fiori, sull'apparecchio. Questi potrebbero rovesciarsi, e il liquido fuoriuscito cui provocare danni considerevoli o produrre il rischio di scossa elettrica.
• Qualora corpi estranei o liquidi penetrassero nell'apparecchio, scollegare immediatamente la spina dalla presa di corrente. Prima di rimetterlo in funzione, far controllare l'apparecchio da personale specializzato qualificato. In caso contrario, vi è il rischio di subire una scossa elettrica.
• Non lasciare mai l'apparecchio incustodito alla portata dei bambini.
• Non cercare mai di riparare da soli un appearecchio difettioso. Rivolgersi sempre a uno dei nostri centri di assistenza clienti.
• Fare eseguire i lavori di manutenzione sempre da personale specializzato qualificato. In caso contrario si rischia di mettere in pericolo se stessi e gli altri.
• Anche se spento, l'apparecchio rimane comunique collegato alla rete elettrica. Staccare la spina alla presa di corrente, nel caso in cui l'apparecchio non

venga utilizzato per lungo tempo. Tirare tenendo soltanto la spina.

Non posare fonti di combustione libere, come ad es. candele accese, sull'apparecchio.
- Non lasciare mai l'apparecchio incustodito alla portata dei bambini.
- Per la pulizia dell'apparecchio e dei dischi, utilizzare esclusivamente detergenti specifici (antistatici) acquistabili presso rivenditori specializzati in accessori.

Installazione

• Installare il giradischi su una superficie orizzontale stabile, priva di vibrazioni.
• Non collocare l'apparecchio vicino a fonti di calorie come radiatori. Evitare i raggi solari diretti e i luoghi eccessivamente polverosi.
• Durante il funzionamento, l'apparecchio deve trovarsi in posizione orizzontale.
• Tenere l'apparecchio lontano da altri appearecchi che producono forti campi magnetici.
  Non posare oggetti pesanti sull'apparecchio.

• Spostando il giradischi da un ambiente freddo a uno caldo, è probabile che al suo interno possa depositarsi dell'umidità. In tal caso attendere circa un'ora prima di rimetterlo in funzione.

• Posare il cavo di alimentazione in modo da evitare che qualcuno si inciambi.

• Per collegare l'apparecchio alla rete elettrica, insere completingamente la spina nella presa.
• Utilizzare un allacciamento alla rete adatto e lavoramente accessibile; non utilizzato prese multiple.
  Non afferrare mai la spina di rete con le mani bagnate: pericolo di scossa elettrica!
• In caso di anomalie o di formazione di fumo o odori nell'involucro, staccare subito la spina alla presa.
• Estrarre la spina prima di un temporale.
• Qualora l'apparecchio non venga utilizzato per lungo tempo, ad esempio nel caso di un lungo viaggio, estrarre la spina.

Descrizione del giradischi Confezione

Estrarre l'apparecchio e tutti gli accessori dall'imballaggio.

Conservare il cartone e il materiale d'imballaggio per poter reimballare l'apparecchio in modo sicuro in caso di un successivo trasporto.

Accertarsi che siano presenti tutti gli accessori di seguito elencati:

• il giradischi,
• il pietto giradischi con cinghia di trazione,
• il copri-piatto giradischi,
• il coperchio con 2 cerniere,
• l'adattatore per dischi da 45 giri,
• il presente manuale d'uso.

Caratteristiche particulari

• Con quello apparetcchio è possibile riproduire dischi da 33 e 45 giri.
• Dispone di funzioni di lavoro completeness automatiche.
• Al completeness del disco, il braccio del pick-up viene automaticamente riportato indietro.
• É possibile digitalizzare i dischi tramite il collegamento USB.
• Il giradischi è dotato di un preamplificatore-equalizzatore integrato ed è possibile collegarlo sua a un ingresso phono, sia a un ingresso audio (AUX-In).
• Il giradischi è dotato di un sollevamento del braccio del pick-up ammortizzato.
• La testina è sostituibile.

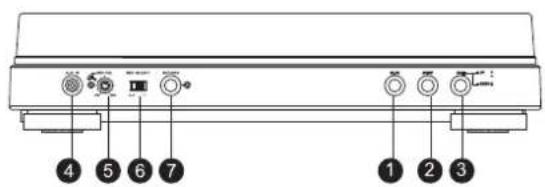

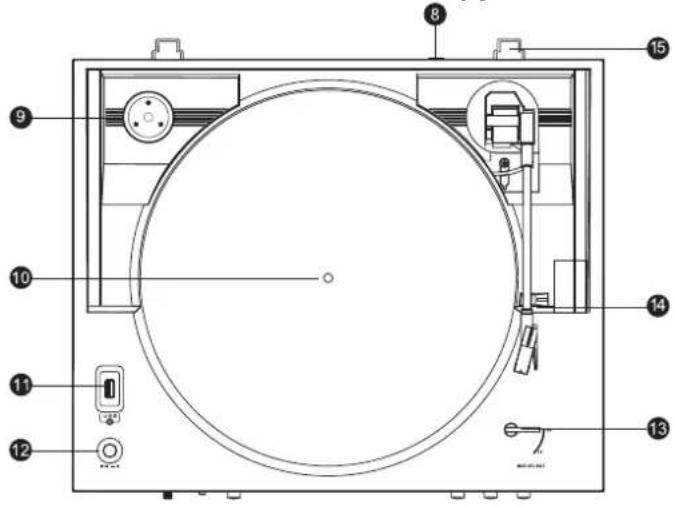

Gli elementi di commando sull'apparecchio

1 Tasto PLAY
2 Tasto STOP
3 Tasto CUE per sollevamento braccio pick-up (UP/DOWN)
4 AUX IN: collegamento fonte esterna
5 REC.VOL.: impostazione della modulazione per registrazione da fonte esterna
6 REC. SELECT: selezione della fonte di registrazione AUX (fonte esterna), T.T. (giradischi)
7 RECORD: avvio registrazione
8 Interrupttore PHONO/LINE
9 Adattatore singolo
10 Piatto giradischi
11 Presa USB
12 Tasto numero giri (SPEED 33/45)
13 Leva di selezione per la dimensione del disco (SIZE 30/17)
14 Braccio del pick-up
15 Supporto cerniere per coperchio di protezione

Preparazione del giradischi prima della messa in funzione

Cinghia e piatto giradischi

Al momento della fornitura, la cinghia di trazione poggia più sulla relativa superficie di scorrimento del piatto giradischi 10. La cinghia è dotata di un nastro (1) con il quale la cinghia stessa (3)iene posizionata sull'asse di trazione (2) del motore (puleggia).

Poggiare il piatto giradischi sull'asse. Girare il piatto giradischi, fino a posizionare l'incavo sul motore di trazione. Tirare la cinghia (2) tramite il nastro summenzionato (1) fuori alla superficie di scorrimento e posizionarla in maniera centrata sopra il rullo di trazione (2) della puleggia del motore. Rimuovere il nastro (1).

Copri-piatto giradischi

Poggiare il copri-piatto sul piatto giradischi.

Dischetto di centraggio

Il dischetto di centraggio è necessario ad es. per i dischi da 45 giri nella stella di centraggio. Qualora il dischetto di centraggio non venga utilizzato, è possibile riporlo nell'apposto vano.

Coperchio

Le cerniere sono già montate nel coperchio.
Inserire il coperchio nell'apposto
supporto per cerniere (15) sull'apparecchio.

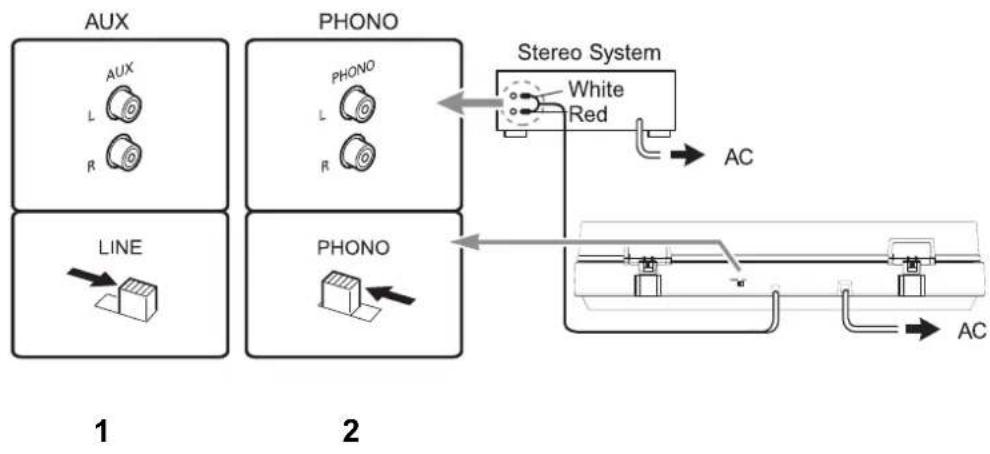

Collegamento del giradischi

InterruptlorePHONO/LINE8:

1-su LINE
2-su PHONO

Collegamento all'amplificatore

Collegare il cavo audio Cinch alle prese LINE/AUX o phono dell'amplificatore.

Nota:

collegare correttamente il canale sinistro e destro (rosso = canale destro, bianco = canale sinistro).

Regolazione dell'interruttore PHONO/LINE

Posizione l'interruttore PHONO/LINE 8 su PHONO, qualora il giradischi sua collegato alle prese PHONO.
Posizionare l'interruttore PHONO/LINE 8 su LINE, qualora il giradischi sua collegato alle prese LINE.

Collegamento alla rete

Inserire la spina AC in una presa di corrente.

Rimozione/applicazione della calotta protettiva della puntina

Prima della riproduzione di un disco occorre rimuovere alla testina (1) la calotta protettiva della puntina (3). Tirare la calotta (3) in avanti.

Al fine di proteggere la puntina (2), una volta terminata la riproduzione, si consiglia di riappicare la calotta sulla testina.

Riproducione di un disco Avvio automatico

Inserire un disco. Nel caso di un 45 giri, utilizzato eventualmente il dischetto di centraggio. Con la leva di selezione 13 impostare la relativa dimensione del disco con diametro 30 o 17 cm. Chiudere il coperchio. Con il tasting numero giri SPEED 12, impostare il numero di giri del piatto giradischi (33 o 45 giri/min.). Assicurarsi che il tasting CUE 3 si trovi in posizione DOWN.
Premere il tasto PLAY 1. Il piatto giradischi inizia a girare alla velocità preimpostata. Il braccio del pickup si posizione automaticamente sul disco. La riproduzione viene avviata.

Avvio manuale

Mettere un disco. Con il tasto SPEED 12, impostare il numero di giri del piatto giradischi (33 o 45 giri/min.). Assicurarsi che il tasto CUE 3 si trovi in posizione UP.
Orientare il braccio del pick-up in corrispondenza del solco iniziale del disco. Il piatto giradischi inizia a girare al numero di giri preimpostato. Premendo nuovamente il tasto CUE 3 il braccio del pick-up viene abbassato.

Con il tasting CUE 3 è possibile sollevare il braccio del pick-up in qualsiasi punto desiderato,anche per interrompere brevamente la riproduzione (leva di sollevamento in posizione UP). Il piatto giradischi continua a girare.

Tasto stop

Alla fine del disco, il braccio del pick-up viene automaticamente riportato al relative supporto e l'apparecchio si spegne.

Nota:

Èanche possibile spagnere il giradischi premendo il tasting STOP 2. Il braccio del pick-up viene automaticamente riportato al relative supporto e l'apparecchio si spegne. Un'alternativa consiste nel premere il tasting CUE 3, portare il braccio del pick-up in posizione UP e ricondurlo al relative supporto.

Digitalizzazione della musica

Digitalizzazione di una fonte esterna

Collegare un supporto di memoria USB alla presa USB 11.
Collegare la fonte audio desiderata alla presa AUX IN 4 sul giradischi.
Selezionare con REC. SELECT 6 la fonte di registrazione AUX (fonte esterna).
Regolare il livello di registrazione della fonte esterna con REC.VOL 5.
Premere il tastingo RECORD 7 per avviare la registrazione. Dopo alcuni secondi il LED si accende.
La fonte esterna viene ora memorizzata a 192 kbps come file MP3 con numerozione crescente nella cartella "audio" del dispositorio di memorizzazione USB.
Per terminare la registrazione premere nuovamente RECORD 7.

Digitalizzazione di un disco

Collegare un supporto di memoria USB alla presa USB 11.
Inserire il disco desiderato e posizionare il braccio del pick-up in corrispondenza del brano da digitalizzare.
Premere CUE 3 per sollevare il braccio del pick-up.
Selezionare con REC. SELECT 6 la fonte di registrazione T.T. (fonte esterna).
Premere il tasto RECORD 7 per avviare la registrazione. Dopo alcuni secondi il LED si accende. Premere CUE 3 per abbassare il braccio del pick-up e avviare la riproduzione del brano.
Il branoiene ora memorizzato a 192 kbps come file MP3 con numeroazione crescente nella cartella "audio" del dispositivo di memorizzazione USB.
Per terminare la registrazione premere nuovamente RECORD 7.

Pulizia del giradischi

Scossa elettrica

Al fine di evitare il pericolo di scossa elettrica, non pulire mai l'apparecchio con un panno umido o con acqua corrente.

Attenzione!

Non usare spugne abrasive, polvere abrasiva e solventi come alco benzina.

Pulire l'involucro con un panno morbido, inumidito con acqua.

Pulizia della puntina e del disco

Puntina e disco devono sempre essere puliti prima dell'esecuzione, al fine di evitare un'usura prematura.

Con un pennello da pulizia, passare sulla puntina da diaetro in avanti.
Per la pulizia del disco passare un panno per dischi in modo leggermente obliquo sul disco stesso.

Sostituzione della puntina

Il processo di riproduzione comporta la naturale usura della puntina. Consigliamo pertanto di verificare regolarmente lo stato della puntina digettura a magnete, vale a dire dopo circa 1000 minuti di riproduzione.

Nota:

Le punctine dilettura usurate o danneggiate (scheggiate) rovinano i dischi.

Sostituirle, se possible, esclusivamente con puntine originali.

Tirare la puntina obliquamente versus il basso (1).
L'insertimento della puntina avviene in sequenza inversa. Verificare innanzitutto che il perno (A) faccia uno scatto prima di portare la puntina (3) verso l'alto. In corrispondenza del punto (B) non deve esserci nessuna fessura.

Eliminazione delle anomalie

Qualora l'apparecchio non funzioni come previsto, effettuare una verifica utilizzando le seguenti tabelle.

Se ciosi facendo non si riesce a eliminare l'anomalia, contattare la casa produttrice.

Problemi con l'apparecchio

Anomalia Possibile causa/rimedio
Il braccio del pick-up salute le tracce, scivola sopra il disco o non si muove.	Il giradischi non è in posizione orizzontale. Collocare il giradischi su una superficie orizzontale.Il disco è sporco o graffiato. Pulire il disco con un detergente per dischi o riproduire un altro disco.
Nessun suono. La protezione della puntina non è stata rimossa.Il braccio del pick-up si trova in posizione sollevata.Controllare l'interruttore Phono/Line.

Anomalia Possibile causa/rimedio
Qualità del suono scadente,forti rumori anomali,interrmittenze nel suono, ecc.	La puntina è sporca ousurata. Pulire la puntina con un pennello o sostiturla.II disco è sporco oimpolverato. Pulire il disco con un detergente per dischi.
Il numero di giri non è esatto.	Impostare il numero di giri conformamenteall'indicazione presente sul disco. (33 giri/min. o 45 giri/min.)
Il suono è troppo basso or troppo forte e distorto.	Il giradischi non è collegato algiusto ingresso.(vedere pag.9)

Il suono è La cinghia di trazione è allentata ed è necessario alterato. installarla nuovamente o sostituirla.

Rimuovere quindi il tappetino (1). Controllare che la cinghia sia ben posizionata sulla puleggia del motore (2). In caso contrario sollevare il piatto giradischi come indicato (3).

Riposizionare nella parte inferiore la cinghia di trazione sulla superficie di scorrimento (4).

Posizione la cinghia di trazione sopra la puleggia del motore (5).

Dati tecnici

Dimensioni (larghezza x altezza x 420 mm x 94 mm x 363,4 mm profondità):

Potenza assorbita: 10 W

Condizioni ambientali: da +5^ a +35^ 45% - 85% di umidità relativa dell'aria (che non condensa)

Puntina dilettura: punctina a magnete

Collegamento USB per supporti di memorizzazione USB, letteri MP3, ecc.

Con riserva di modifiche tecniche ed errori.

Le dimensioni sono approximative.

Direttive e norme

Questo prodotto è conforme

• alla direttiva CEM (2004/108/CE) e alla
• direttiva CE per i contrassegni.

Come contattare il produttore

DGC GmbH

Indicazioni per lo smaltimento

Smaltimento dell'imballaggio

Durante il trasporto, l'apparecchio nuovo è stato protetto dall'imballaggio. Tutti i materiali usati sono ecologicamente compatibili e riutilizzabili.

ContribuiteanchevoismaltendoI'imballaggionel rispetto dell'ambiente.

È possibile reperire informazioni sui sistemi di smaltimento presso il rivenditore dell'apparecchio o il centro di smaltimento comunale.

Pericolo di soffocamento!

Non lasciare l'imballaggio e i relativi componenti alla portata dei bambini.

Esiste il pericolo di soffocamento a causa delle pellicole e di altri materiali di imballaggio.

Smaltimento dell'apparecchio

I vecchi apparecchi non sono rifiuti privi di valore. Grazie allo smaltimento nel rispetto dell'ambiente, è possibile recuperare materie prime utili. Informarsi presso la propria amministrazione città o comunale circa le opportunità di smaltimento adeguato ed ecologico dell'apparecchio.

Questo appearecchio è contrassegnato in conformità alla direttiva 2002/96/CE relativa ai vecchi appearecchi elettrici ed elettronici (WEEE).

Una volta terminato il suo ciclo di vita, quello prodotto non deve essere smaltito tra i normali rifiuti domestici, ma deve essere consegnato presso un punto di raccolta per il riciclaggio di apparentechi elettrici ed elettronici. Il simbolo sul prodotto, sul manuale d'uso o sull'imballaggio richiama a tale aspetto. I materiali vanno riciclati in base al proprio simbolo. Con il riutilizzo, il recupero dei materiali o altre forme di riciclaggio di vecchi apparentei si contribuisce in modo decisivo alla protezione dell'ambiente.

Pericolo di morte!

Una volta che l'apparecchio è fuori servizio, estrarre la spina della corrente elettrica. Estrarre il cavo di rete e rimuoverlo insieme alla spina.
