MODE D'EMPLOI MX-AC 200/24 OF Merox
Mode d’emploi d’origine Compresseur MX-AC 200/24 OF
Anleitung_MX_AC_200_24_OF_SPK7__ 06.02.14 11:27 Seite 10 Attention ! Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si lʼappareil doit être remis à dʼautres personnes, remettez-leur aussi ce mode dʼemploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité. Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque dʼexpérience et/ou de connaissances ne peuvent pas lʼutiliser de manière sûre, à moins dʼêtre surveillées et de recevoir les instructions relatives à lʼutilisation de lʼappareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer quʼils ne jouent pas avec lʼappareil.
1. Instructions de sécurité
1.1 Consignes générales de sécurité
Attention! Lors de lʼutilisation de ce compresseur, il est impératif de suivre les instructions de sécurité suivantes pour vous protéger contre le choc électrique et les risques de blessure et dʼincendie. Lisez et respectez ces instructions avant dʼutiliser lʼappareil.
1. Maintenez la zone de travail en ordre.
- Le désordre dans la zone de travail augmente le risque dʼaccident.
2. Prenez les influences de lʼenvironnement en
considération. Nʼexposez pas le compresseur à la pluie. Ne lʼutilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. Nʼutilisez pas le compresseur à proximité de liquides ou gaz inflammables.
3. Protégez-vous contre le choc électrique.
- Evitez le contact avec des pièces mises à la terre, telles que les tubes, les appareils de chauffage, les cuisinières électriques ou les réfrigérateurs.
4. Tenez les enfants éloignés!
- Prenez soin que dʼautres personnes ne touchent pas le compresseur ou le câble. Tenez-les à lʼécart de votre zone de travail.
5. Conservez votre compresseur à un endroit
sûr. - Il est conseillé de conserver le compresseur non utilisé dans un local sec et fermé et inaccessible aux enfants.
6. Ne surchargez pas votre compresseur.
- Vous travaillez mieux et plus sûrement dans la gamme de puissance indiquée.
7. Portez des vêtements de travail appropriés.
- Ne portez pas de vêtements larges ou de bijoux. Ils pourraient être happés par des pièces mobiles. Il est recommandable de porter des gants en caoutchouc et des chaussures antiglissantes pendant les travaux à lʼextérieur. Si vous avez les cheveux longs, portez un filet.
8. Préservez le câble.
- Ne tirez pas le compresseur par le câble; nʼutilisez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de lʼhuile et des arêtes vives.
9. Entretenez votre compresseur
soigneusement. - Maintenez votre compresseur propre pour assurer un bon fonctionnement en toute sécurité. Respectez les consignes dʼentretien. Contrôlez régulièrement la fiche et le câble; en cas de détérioration, faites-les remplacer par un spécialiste agréé. Contrôlez régulièrement les câbles de rallonge et remplacez-les sʼils sont endommagés.
10. Retirez la fiche de la prise de courant.
- En cas de non-utilisation et avant lʼentretien.
11. Evitez le démarrage intempestif.
- Avant de brancher lʼappareil, vérifiez que lʼinterrupteur est mis hors circuit.
12. Utilisation du câble de rallonge à lʼextérieur.
- Nʼutilisez à lʼextérieur que des câbles homologués à cet effet et spécifiquement marqués.
13. Soyez toujours attentif.
Observez votre travail. Procédez de manière sensée. Nʼutilisez pas lecompresseur si vous êtes peu concentré.
14. Contrôlez que votre compresseur nʼest pas
endommagé. - Avant dʼutiliser le compresseur, vérifiez soigneusement que les dispositifs de sécurité ou les pièces légèrement endommagées fonctionnent parfaitement et conformément aux fins. Contrôlez que le fonctionnement des pièces mobiles est assuré; vérifiez quʼelles ne sont pas coincées ou endommagées. Toutes les pièces doivent être correctement montées pour garantir un fonctionnement optimal. Les dispositifs de sécurité et les pièces détériorés seront réparés ou remplacés de manière adéquate par un service après-vente, sauf autre indication dans les instructions de service. Les interrupteurs
Anleitung_MX_AC_200_24_OF_SPK7__ 06.02.14 11:27 Seite 11endommagés seront remplacés par un service après-vente. Nʼutilisez pas dʼoutils dont lʼinterrupteur ne se laisse pas mettre en et hors service.
- Nous vous conseillons pour votre propre sécurité dʼutiliser uniquement les accessoires et les appareils supplémentaires indiqués dans le mode dʼemploi ou recommandés ou indiqués par le fabricant. Lʼutilisation dʼoutils ou accessoires autres que mentionnés dans le mode dʼemploi ou dans le catalogue, peut entraîner des risques de blessure pour votre personne.
16. Faites effectuer des réparations
exclusivement par un spécialiste électricien. Ne confiez les réparations quʼà un spécialiste électricien, sinon il y a risque dʼaccident pour lʼutilisateur.
Portez une protection de lʼouïe lors de lʼutilisation du compresseur.
18. Remplacement de la conduite de
raccordement Lorsque la ligne de raccordement est endommagée, le producteur ou un(e) spécialiste en électricité doit la remplacer afin dʼéviter tout danger.
1.2 Consignes de sécurité relatives au travail
avec de lʼair comprimé et des pistolet à air n Le compresseur et les conduites atteignent de hautes températures pendant le fonctionnement. Vous pouvez vous brûler en les touchant. n Maintenez les gaz ou fumées aspirés par le compresseur libres dʼimpuretés; elles pourraient prendre feu ou exploser dans le compresseur. n En desserrant le raccord souple, maintenez la pièce dʼaccouplement du tuyau avec la main pour empêcher des blessures dûes au rebondissement du tuyau. n Portez des lunettes de sécurité pendant les travaux de pistolage. Les corps étrangers et les pièces éjectées peuvent facilement provoquer des blessures. n Ne dirigez le pistolet à air ni sur des personnes ni ne lʼutilisez pour nettoyer les vêtement que vous portez.
1.3 Consignes de sécurité lors de la peinture au
pistolet n Nʼutilisez ni laques ni solvants à un point dʼinflammation inférieur à 55° C. n Ne chauffez ni laques ni solvants. n Si vous employez des liquides nocifs, il est indispensable de vous protéger par un filtre (masque de visage). Suivez aussi les informations de protection données par les fabricants de tels matériaux. n Ne fumez en aucun cas pendant les travaux de pistolage. Les fumées de peinture sont aussi facilement inflammables. n Le feu nu est interdit; nʼutilisez pas non plus de machines produisant des étincelles. n Ne gardez ni ne mangez dʼaliments ou de boissons dans le local de travail. Les fumées de peinture sont nocives. n Respecter les indications sur les emballages des matériaux traités et les marquages de l'ordonnance relative aux relative aux substances dangereuses. Le cas échéant, prendre des mesures de protection supplémentaires, porter particulièrement des vêtements adéquats et masques. n Le local de travail doit être plus grand que 30 m
assurez un changement dʼair suffisant pendant les travaux de pistolage et de séchage. Ne pas pulvériser contre le vent. Respectez par principe les règlements de la police locale lors du pistolage de produits inflammables ou dangereux. n Nʼutilisez pas de fluides tels que white-spirit, alcool butylique et dichlorométhane en contact avec le tuyau à pression en chlorure de polyvinyle (durée de vie réduite).
1.4 Fonctionnement de récipients sous pression
n Celui qui utilise un réservoir à air comprimé est obligé de le conserver dans un état conforme aux prescriptions, de lʼutiliser et de le surveiller selon les règles. Il est de même tenu à effectuer immédiatement les travaux nécessaires dʼentretien et de réparation et de prendre les mesures de sécurité appropriées selon les circonstances. n Le cas échéant, lʼautorité de surveillance peut ordonner des mesures de contrôle nécessaires. n Il est interdit dʼutiliser un réservoir à air comprimé en état défectueux qui pourrait mettre les employés ou des tiers en danger. n Contrôlez le réservoir de pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec réservoir de pression rouillé ou endommagé. Si vous constatez des endommagements, adressez-vous au service après-vente. Gardez bien les consignes de sécurité.

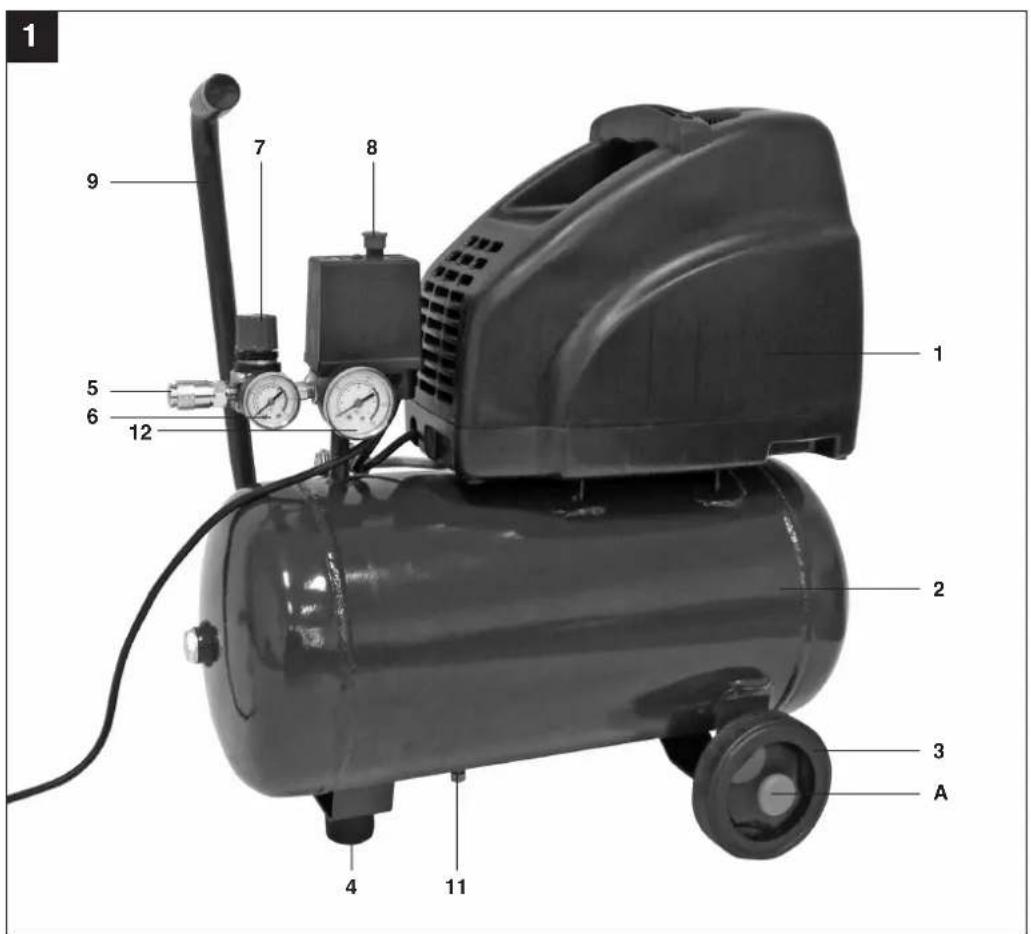

1. Recouvrement du boîtier
2. Réservoir à air comprimé
5. Accouplement rapide (air comprimé réglé)
6. Manomètre (pression réglée lisible)
7. Manostat régulateur
8. Interrupteur Marche/Arrêt
9. Poignée de transport
10. Soupape de sécurité
11. Bouchon fileté de vidange pour eau condensée
12. Manomètre (pression du réservoir lisible)
13. Filtre à air dʼaspiration
3. Domaine dʼapplication
Le compresseur sert à produire de lʼair comprimé pour les outils fonctionnant à lʼair comprimé. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable.
4. Caractéristiques techniques
Branchement secteur: 230 V ~ 50 Hz Puissance du moteur kW: 1,1 Vitesse de rotation du compresseur min
: 2850 Pression de service bar: 8 Capacité du réservoir à air comprimé (en litres): 24 Puissance dʼaspiration théorique l/min: 140 Niveau de puissance acoustique L
n Vérifiez que lʼappareil nʼa pas été endommagé pendant le transport. En cas dʼavarie, informez immédiatement lʼentreprise de transport qui a livré le compresseur. n Il est recommandable dʼinstaller le compresseur à proximité du consommateur. n Evitez les tuyaux à air et les câbles dʼalimentation (câbles de rallonge) longs. n Veillez à ce que lʼair aspiré soit sec et sans poussière. n Nʼinstallez pas le compresseur dans un local humide ou détrempé. n Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable. n Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où lʼon travaille avec des éclaboussures dʼeau.

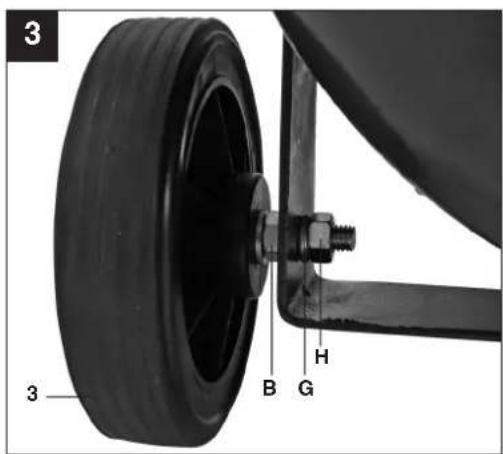

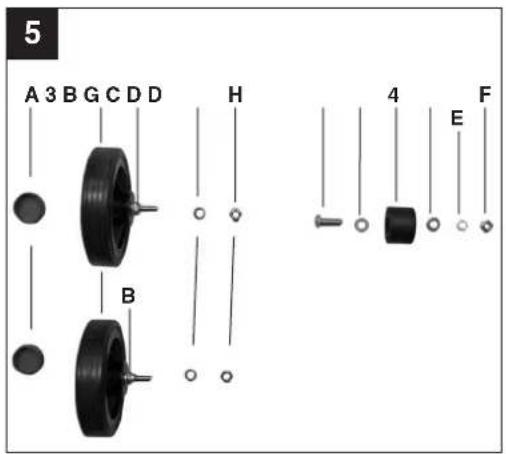

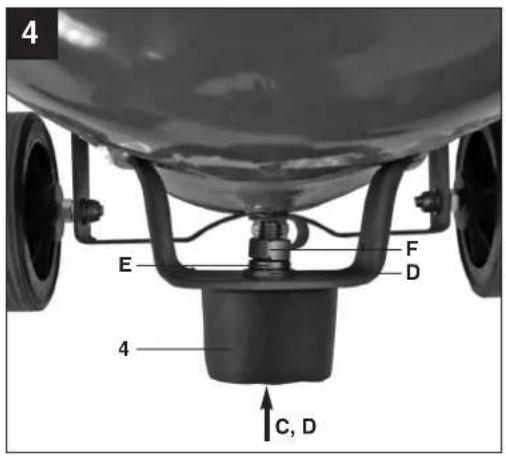

6. Montage et mise en service
Attention ! Montez absolument lʼappareil complètement avant de le mettre en service ! 6.1. Montage des roues (3) Les roues ci-jointes doivent être montées conformément à la figure 3. 6.2. Montage du pied dʼappui (4) Lʼamortisseur en caoutchouc ci-joint doit être monté conformément à la figure 4.
6.3 Raccordement électrique
Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs câbles dʼalimentation tout comme les rallonges, tambours de câble etc. qui entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5° C, le moteur marche durement et peut ne pas démarrer.
Anleitung_MX_AC_200_24_OF_SPK7__ 06.02.14 11:27 Seite 136.4 Interrupteur marche/arrêt (8) Le compresseur est mis en circuit en tirant le bouton (8). Pour mettre le compresseur hors circuit, il faut appuyer sur le bouton (8). (figure 2)

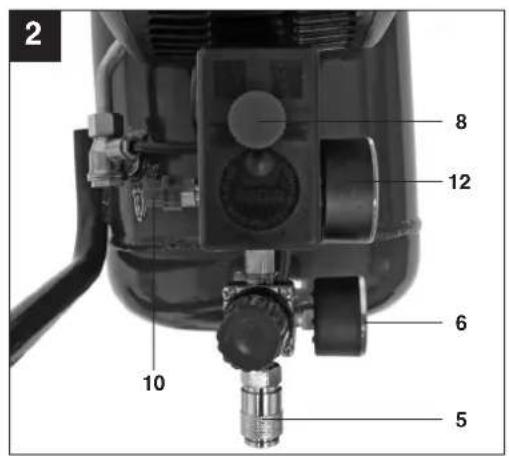

6.5 Réglage de pression : (figure 1)
n Le régulateur de pression (7) permet de régler la pression sur le manomètre (6). n La pression réglée peut être prise au niveau du raccord rapide (5).
6.6 Réglage de lʼinterrupteur manométrique
Lʼinterrupteur manométrique est ajusté à lʼusine. Pression de mise en circuit: 6 bar Pression de mise hors circuit: 8 bar
7. Remplacement de la ligne de
raccordement réseau Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin dʼéviter tout risque.
8. Nettoyage et entretien
Attention ! Retirez la prise du réseau avant chaque travail de réglage et de maintenance. Attention ! Attendez jusquʼà ce que le compresseur ait refroidi ! Risque de brûlure ! Attention ! Avant tous travaux de nettoyage et de maintenance, mettre la chaudière hors circuit.
n Maintenez les dispositifs de protection aussi propres (sans poussière) que possible. Frottez lʼappareil avec un chiffon propre ou soufflez dessus avec de lʼair comprimé à basse pression. n Nous recommandons de nettoyer lʼappareil directement après chaque utilisation. n Nettoyez lʼappareil régulièrement à lʼaide dʼun chiffon humide et un peu de savon. Nʼutilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de lʼappareil. Veillez à ce quʼaucune eau nʼentre à lʼintérieur de lʼappareil. n Détachez le tuyau et les outils de pulvérisation du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à lʼeau, avec des solvants ou autres produits du même genre.
Attention ! Pour une durée de conservation durable du récipient sous pression (2), il faut vider l’eau de condensation en ouvrant le bouchon fileté de décharge (11) après chaque service.
8.3 soupape de sécurité (10)
La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurié ou supprimer ses plombs. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut lʼactionner de temps en temps. Tirez sur la bague jusquʼà ce que vous entendiez lʼair comprimé sʼéchapper. Ensuite, relâchez la bague.
8.4 Nettoyage du filtre dʼaspiration (13)
Le filtre dʼaspiration (13) empêche dʼaspirer de la poussière et des impuretés. Il faut nettoyer ce filtre au moins toutes les 300 heures de service. Un filtre dʼaspiration bouché réduit énormément la puissance du compresseur. Retirez le filtre du compresseur en détachant la vis du recouvrement en plastique (J) (figure 6). Relevez le recouvrement en plastique (J) et retirez le filtre à air dʼaspiration (13) qui se trouve dessous (figure 7). Tapotez précautionneusement sur le filtre et soufflez dessus avec lʼair comprimé à une basse pression (env. 3 bars). Le montage se fait dans lʼordre inverse.
Attention ! Tirez la fiche de contact, ventilez lʼappareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière quʼaucune personne non autorisée ne puisse le mettre en service. Attention ! Le compresseur doit être conservé dans un endroit sec et dont lʼaccès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !
Anleitung_MX_AC_200_24_OF_SPK7__ 06.02.14 11:27 Seite 149. Commande de pièces de rechange Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: n Type de lʼappareil n No. dʼarticle de lʼappareil n No. dʼidentification de lʼappareil n No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info
10. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune !
Problème Origine Solution Le compresseur ne marche pas 1. Tension secteur pas présente 1. Contrôler le câble, la fiche de contact, le fusible et la prise de courant
2. tension secteur trop basse 2. éviter les rallonges trop longues
Utiliser une rallonge de câble avec suffisamment de diamètre de brin
3. température extérieure trop
3. ne pas sʼen servir à une
température inférieure à +5°C
4. moteur trop chaud 4. laissez refroidir le moteur, le cas
échéant, Eliminer dʼorigine de la surchauffe Le compresseur fonctionne, cependant aucune pression nʼest présente
2. joints cassés 2. contrôler les joints, faire
remplacer les joints cassés dans un atelier
3. bouchon fileté de vidange pour
lʼeau condensée (11) perméable.
3. resserrer la vis à la main.
Contrôler le joint sur la vis, le remplacer le cas échéant Le compresseur fonctionne, la pression est affichée sur le manomètre, mais les outils ne fonctionnent pas
1. contrôler le tuyau dʼair
comprimé et les outils, le cas échéant, les remplacer
2. raccord rapide perméable 2. contrôler le raccord rapide, le
cas échéant, le remplacer
3. pas assez de pression réglée
sur le régulateur de pression
3. Ouvrir encore le régulateur de
