OR-AE-1302 - Commutateur ORNO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de courant avec interrupteur encastrable
Marque	ORNO
Modèle	OR-AE-1302
Alimentation	230 V AC, 50 Hz
Courant nominal	10 A
Classe de protection	I (mise à la terre)
Indice de protection	IP20 (usage intérieur)
Dimensions (approx.)	80 x 80 x 40 mm
Poids (approx.)	100 g
Matériau du boîtier	Plastique ignifugé
Section de câble	3 x 1,5 mm²
Type d'installation	Montage en surface, encastrable dans un meuble
Fonctions principales	Interrupteur marche/arrêt, prise de courant 2P+T
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Débrancher l'alimentation avant toute intervention. Ne pas immerger.
Réparabilité	Cache avant amovible, réparation par un professionnel recommandée.
Normes	CE

FOIRE AUX QUESTIONS - OR-AE-1302 ORNO

Comment installer le commutateur OR-AE-1302 ?

Coupez d'abord l'alimentation du circuit. Raccordez le câble d'arrivée 3x1,5 mm² (phase, neutre, terre) au bornier de l'appareil en respectant les couleurs : brun (phase), bleu (neutre), jaune-vert (terre). Ensuite, fixez le cadre à l'emplacement choisi à l'aide des 4 vis, puis replacez le cache avant en le clipsant.

Quelle est la tension d'alimentation requise ?

Le commutateur fonctionne sous une tension de 230 V AC à 50 Hz.

Puis-je utiliser ce commutateur dans une salle de bain ?

Non, ce produit est conçu pour un usage intérieur dans des pièces sèches. Il n'est pas adapté aux environnements humides comme la salle de bain.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits nettoyants chimiques ou abrasifs, et ne plongez pas l'appareil dans l'eau.

Que faire si le cache avant ne tient pas ?

Vérifiez que le cache est correctement clipsé sur le cadre. Si le problème persiste, le clip de fixation est peut-être cassé ; contactez le service après-vente.

Ce commutateur est-il compatible avec une installation sans terre ?

Non, il s'agit d'un appareil de classe I qui nécessite une mise à la terre. Ne l'utilisez pas sur un circuit sans conducteur de protection.

Quelle est la profondeur d'encastrement nécessaire ?

L'appareil mesure environ 40 mm de profondeur. Prévoyez un espace suffisant dans le meuble pour le loger.

Puis-je brancher un appareil de forte puissance (ex. radiateur) ?

Le courant nominal est de 10 A, soit une puissance maximale de 2300 W. Ne dépassez pas cette limite.

Comment retirer le cache avant ?

Insérez un tournevis plat dans la rainure indiquée sur le cache et soulevez délicatement pour le déclipser.

Que faire en cas de dysfonctionnement ?

Coupez immédiatement l'alimentation. Ne tentez pas de réparer vous-même ; contactez un professionnel qualifié ou le service après-vente ORNO.

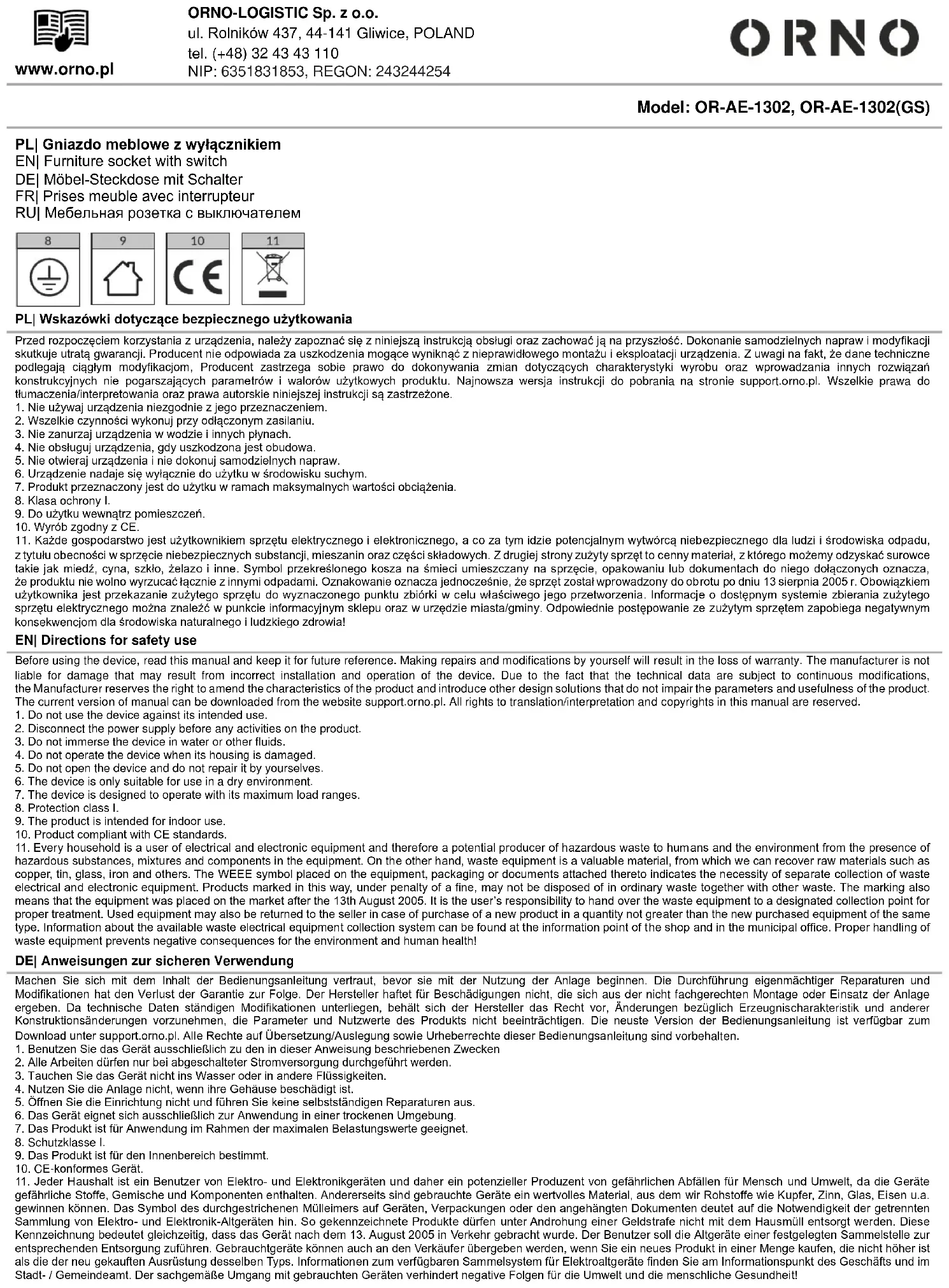

MODE D'EMPLOI OR-AE-1302 ORNO

FR| Prises meuble avec interrupteur

FR| Conseils pour une utilisation sûre

Avant d'utiliser l'appareil pour la première fois, lisez cette notice d'utilisation et gardez-la précieusement pour toute utilisation future de l'appareil. Les réparations et les modifications effectuées par un non professionnel entraînent une perte de garantie. Le fabricant décline toute responsabilité des dommages qui pourraient résulter d'une mauvaise installation ou exploitation de l'appareil. Étant donné que les spécifications techniques peuvent être modifiées, le fabricant se réserve le droit d'apporter des modifications aux caractéristiques techniques du produit et d'introduire d'autres solutions qui n'ont pas d'impact sur les paramètres techniques et la facilité d'utilisation de l'appareil. La dernière version du manuel d'utilisation est disponible en téléchargement libre sur le site internet support.orno.pl. Tous les droits de traduction/d'interprétation et les droits d'auteur de ce manuel sont réservés.

1. Utiliser l'appareil conformément à sa destination.

2. Effectuer toutes les activités avec l'alimentation coupée.

3. Ne pas plonger l'appareil dans l'eau ou autres liquides.

4. Ne pas utiliser l'appareil si son cadre est abîmé.

5. Ne pas ouvrir l'appareil et ne pas faire des réparations soi-même.

6. L'appareil doit être utilisé dans un environnement sec.

7. Le produit est destiné à être utilisé en charge maximum.

8. Classe de protection I.

9. Le produit est destiné à un usage interne.

10. Produit conforme aux normes CE.

11. Chaque ménage est un utilisateur d'équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l'homme et l'environnement du fait de la présence de substances, mélanges et composants dangereux dans les équipements. D'autre part, les déchets d'équipements sont une matière précieuse à partir de laquelle nous pouvons récupérer des matières premières telles que le cuivre, l'étain, le verre, le fer et autres. Le symbole d'une poubelle barrée d'une croix placée sur l'équipement, l'emballage ou les documents qui y sont joints indique la nécessité d'une collecte sélective des déchets d'équipements électriques et électroniques. Les produits ainsi marqués, sous peine d'amende, ne peuvent être éliminés avec les déchets ordinaires avec les autres déchets. Le marquage signifie également que l'équipement a été mis sur le marché après le 13 août 2005. Il est de la responsabilité de l'utilisateur de remettre les équipements usagés à un point de collecte désigné pour un traitement approprié. L'équipement usagé peut également être retourné au vendeur en cas d'achat d'un nouveau produit en quantité n'excédant pas celle de l'équipement neuf acheté du même type. Les informations sur le système de collecte des déchets d'équipements électriques sont disponibles au point d'information du magasin et au bureau municipal. Une manipulation correcte des équipements de traitement des déchets permet d'éviter les conséquences négatives pour l'environnement et la santé humaine!

Une prise de meuble encastrée est une solution pratique qui convient à une grande variété d'espaces où il est nécessaire d'avoir un accès rapide à l'électricité. Le montage en surface facilite l'installation et, grâce à sa forme d'angle, la prise peut être positionnée de manière à s'intégrer de manière élégante dans un intérieur donné, par exemple sur un bureau, dans un meuble de salle de bains, sous un meuble de cuisine ou sur un plan de travail dans un espace commercial.

INSTALLATION

La prise doit être branchée au circuit domestique de courant avec une mise à terre. Avant toute installation, il faut absolument couper toute arrivée du courant du circuit auquel la prise sera branchée. Le câble de sortie commandé par un interrupteur comporte deux conducteurs d'alimentation 230VAC. Conducteur bleu N (neutre), conducteur marron L (phase). Connectez le câble au récepteur que vous souhaitez actionner avec l'interrupteur. Le fil d'arrivée est rond, avec des conducteurs de câble d'un diamètre de 3x1,5mm². Le fils d'arrivée est équipé de trois conducteurs : jaune-vert, bleu et brun. Tout d'abord, il faut brancher le conducteur de mise à terre avec le conducteur jaune-vert, puis brancher le conducteur neutre au conducteur bleu, puis à la fin, brancher le conducteur de phase au conducteur brun.

1. Choisir l'endroit d'installation et installer les câbles dans le tiroir.
2. À l'aide d'un tournevis plat, soulever doucement le cache avant (dessin n°2), puis soulever-le (une rainure dans laquelle il faut mettre le tournevis est indiquée sur la photo).
3. Installer le cadre de la prise dans l'endroit choisi en vissant les 4 vis (dessin n°3).
4. Après l'installation ajuster les prises ou l'interrupteur et remettre le cache avant en le clipsant sur le cadre de la prise.
5. Brancher le câble rond 3x1,5 mm² au circuit domestique de courant.

ENTRETIEN DE L'APPAREIL

Maintenance doit être effectuée avec l'alimentation débranchée. Nettoyer uniquement avec les tissus secs et delicats. On ne peut pas utiliser les produits nettoyants chimiques. Il est conseillé de protéger les câbles d'alimentation contre l'écrasement, le frottement, et autres manipulations qui peuvent endommager l'isolation des câbles.
