| Caractéristiques techniques | Multimètre numérique Uni-T UT701, mesure de tension AC/DC, courant AC/DC, résistance, fréquence, capacité, température, diode et continuité. |
|---|---|
| Plage de mesure de tension | 0-600V AC/DC |
| Plage de mesure de courant | 0-10A AC/DC |
| Plage de mesure de résistance | 0-40MΩ |
| Précision | ±(0.5% + 2) pour la tension, ±(1.0% + 2) pour le courant |
| Utilisation | Idéal pour les professionnels et les amateurs en électronique pour des tests de circuits, diagnostics et vérifications. |
| Maintenance et réparation | Vérifier régulièrement les piles, nettoyer les contacts et utiliser un chiffon doux pour l'entretien. |
| Sécurité | Respecter les normes de sécurité électrique, ne pas dépasser les limites de mesure, utiliser des gants isolants si nécessaire. |
| Informations générales | Appareil léger, écran LCD rétroéclairé, fonction d'arrêt automatique, livré avec des sondes de test et un manuel d'utilisation. |
FOIRE AUX QUESTIONS - UT701 Uni-T
Comment calibrer le Uni-T UT701 ?
Pour calibrer le Uni-T UT701, utilisez un calibrateur de référence et suivez les instructions dans le manuel d'utilisation. Assurez-vous que l'instrument est à température ambiante avant le calibrage.
Que faire si l'écran du Uni-T UT701 reste noir ?
Vérifiez d'abord si les piles sont correctement insérées et chargées. Si le problème persiste, essayez de réinitialiser l'appareil en retirant les piles pendant quelques minutes.
Comment changer les piles du Uni-T UT701 ?
Pour changer les piles, dévissez le couvercle du compartiment des piles situé à l'arrière de l'appareil. Remplacez les piles usagées par des piles neuves de type AA en respectant la polarité.
Pourquoi les mesures du Uni-T UT701 sont-elles incohérentes ?
Des mesures incohérentes peuvent être causées par des connexions mal établies ou des sondes endommagées. Assurez-vous que les sondes sont en bon état et correctement connectées à l'appareil.
Comment utiliser la fonction de mesure de résistance sur le Uni-T UT701 ?
Pour mesurer la résistance, tournez le sélecteur sur la fonction Ohm (Ω), connectez les sondes aux bornes du composant et lisez la valeur affichée sur l'écran.
Que faire si le Uni-T UT701 ne s'allume pas ?
Vérifiez d'abord l'état des piles. Si les piles sont en bon état et que l'appareil ne s'allume toujours pas, il pourrait y avoir un problème interne nécessitant une réparation.
Comment réinitialiser le Uni-T UT701 ?
Pour réinitialiser le Uni-T UT701, éteignez l'appareil, retirez les piles et patientez environ 10 minutes avant de les remettre en place et de rallumer l'appareil.
Le Uni-T UT701 peut-il mesurer des tensions AC et DC ?
Oui, le Uni-T UT701 est capable de mesurer à la fois les tensions AC et DC. Assurez-vous de sélectionner la bonne fonction sur le sélecteur avant de prendre des mesures.
Quelle est la plage de mesure de température du Uni-T UT701 ?
Le Uni-T UT701 peut mesurer des températures dans une plage de -20 °C à 1000 °C selon les sondes utilisées.
Questions des utilisateurs sur UT701 Uni-T
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice UT701 - Uni-T et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UT701 de la marque Uni-T.

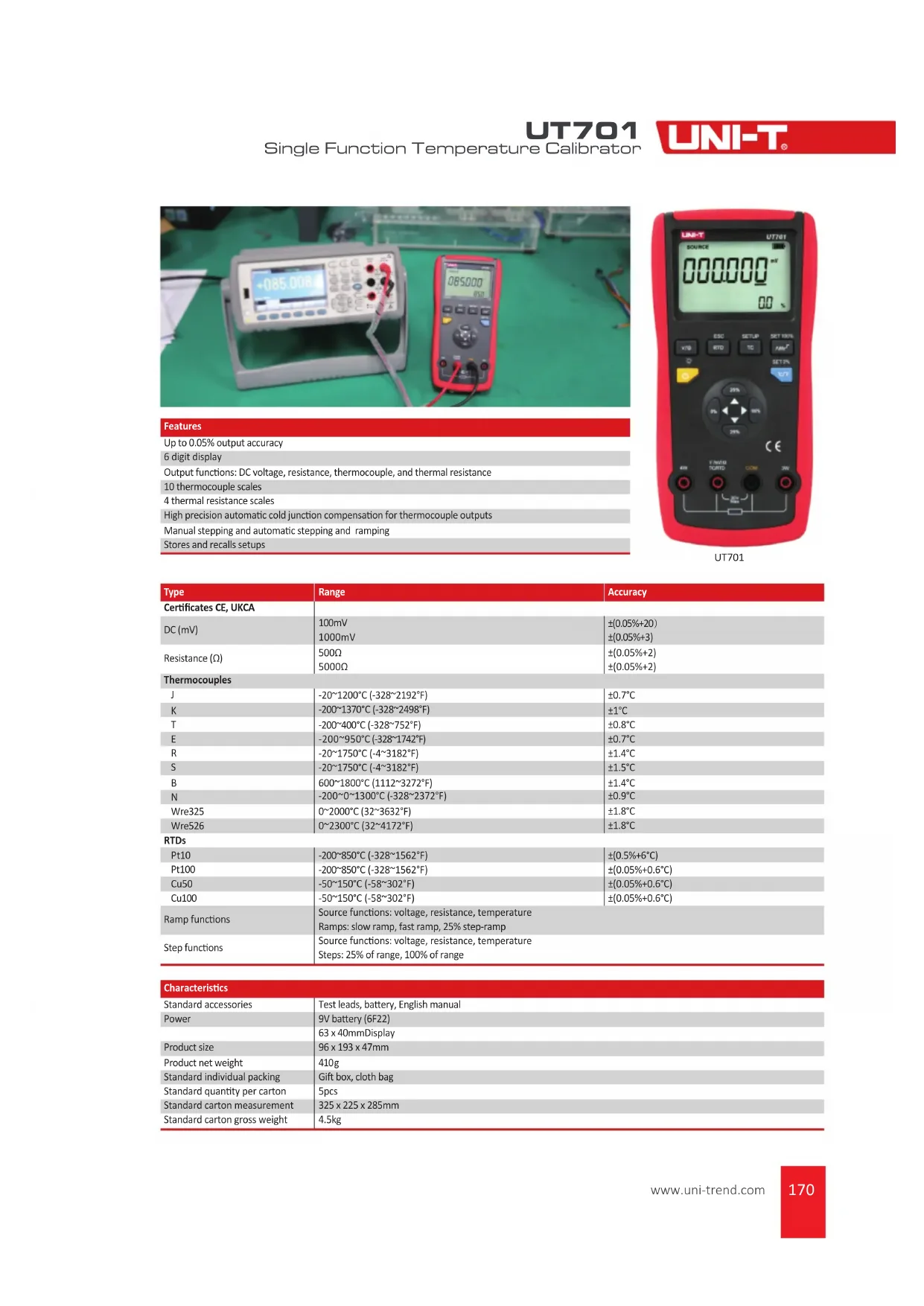

MODE D'EMPLOI UT701 Uni-T
| Up to 0.05% output accuracy |
| 6 digit display |
| Output functions: DC voltage, resistance, thermocouple, and thermal resistance |
| 10 thermocouple scales |
| 4 thermal resistance scales |
| High precision automatic cold junction compensation for thermocouple outputs |
| Manual stepping and automatic stepping and ramping |
| Stores and recalls setups |
| Type | Range | Accuracy |
| Certificates CE, UKCA | ||
| DC (mV) | 100mV | ±(0.05%+20) |
| 1000mV | ±(0.05%+3) | |
| Resistance (Ω) | 500Ω | ±(0.05%+2) |
| 5000Ω | ±(0.05%+2) | |
| Thermocouples | ||
| J | -20~1200°C (-328~2192°F) | ±0.7°C |
| K | -200~1370°C (-328~2498°F) | ±1°C |
| T | -200~400°C (-328~752°F) | ±0.8°C |
| E | -200~950°C (-328~1742°F) | ±0.7°C |
| R | -20~1750°C (-4~3182°F) | ±1.4°C |
| S | -20~1750°C (-4~3182°F) | ±1.5°C |
| B | 600~1800°C (1112~3272°F) | ±1.4°C |
| N | -200~0~1300°C (-328~2372°F) | ±0.9°C |
| Wre325 | 0~2000°C (32~3632°F) | ±1.8°C |
| Wre526 | 0~2300°C (32~4172°F) | ±1.8°C |
| RTDs | ||
| Pt10 | -200~850°C (-328~1562°F) | ±(0.5%+6°C) |
| Pt100 | -200~850°C (-328~1562°F) | ±(0.05%+0.6°C) |
| Cu50 | -50~150°C (-58~302°F) | ±(0.05%+0.6°C) |
| Cu100 | -50~150°C (-58~302°F) | ±(0.05%+0.6°C) |
| Ramp functions | Source functions: voltage, resistance, temperatureRamps: slow ramp, fast ramp, 25% step-ramp | |
| Step functions | Source functions: voltage, resistance, temperatureSteps: 25% of range, 100% of range | |
Characteristics
| Standard accessories | Test leads, battery, English manual |
| Power | 9V battery (6F22) |
| 63 x 40mmDisplay | |
| Product size | 96 x 193 x 47mm |
| Product net weight | 410g |
| Standard individual packing | Gift box, cloth bag |
| Standard quantity per carton | 5pcs |
| Standard carton measurement | 325 x 225 x 285mm |
| Standard carton gross weight | 4.5kg |
