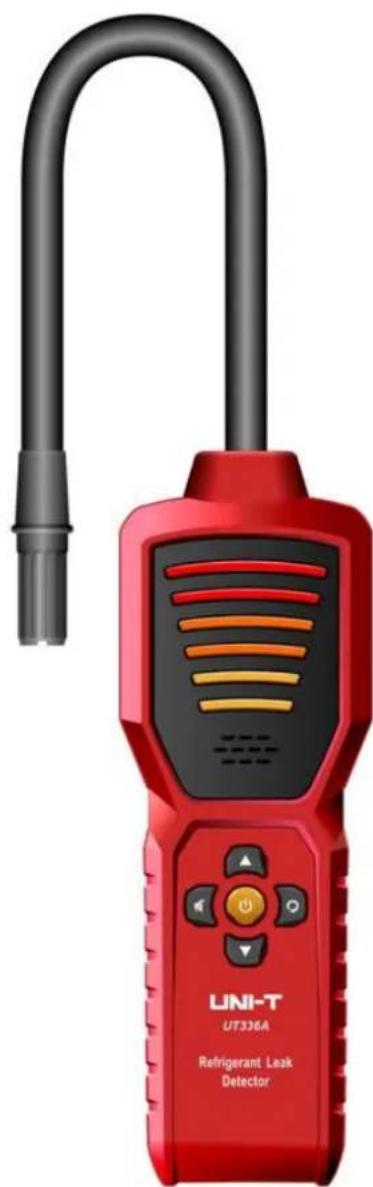

| Type de produit | Détecteur de fuite de réfrigérant à effet corona négatif |
| Marque | Uni-T |
| Modèle | UT336A |
| Dimensions (sans tige de sonde) | 190 x 65 x 43 mm |
| Poids (sans piles) | 312 g |
| Alimentation | 4 piles alcalines AA (1,5 V) |
| Autonomie des piles | Environ 20 heures (piles alcalines) |
| Arrêt automatique | Après 15 minutes d'inactivité |
| Capteur | Corona négatif |
| Sensibilité maximale | 3 g/an |
| Réglage de la sensibilité | 6 niveaux (indication par LED verte) |
| Temps de préchauffage | 3 secondes |
| Alarme visuelle | LED jaune, orange, rouge (6 niveaux) |
| Alarme sonore | Bipeur (peut être désactivé) |
| Réinitialisation | Automatique à la mise sous tension et manuelle par bouton |
| Durée de vie de la sonde | Environ 50 heures dans des conditions normales |
| Conditions de fonctionnement | 0 °C à 50 °C, < 95 % HR (sans condensation) |
| Entretien et nettoyage | Nettoyer la sonde avec un chiffon sec ou de l'alcool pur ; utiliser un chiffon doux et du détergent neutre pour le boîtier |
| Sécurité | Éteindre avant de remplacer la sonde ; ne pas ouvrir ni modifier ; éviter environnements humides ou explosifs |
| Pièces détachées et réparabilité | Sonde remplaçable ; maintenance par personnel qualifié |
| Garantie | 1 an contre les défauts de matériaux et de fabrication |
| Accessoires inclus | Détecteur, guide de démarrage rapide, consignes de sécurité, 4 piles AA, sonde auxiliaire |
FOIRE AUX QUESTIONS - UT336A Uni-T
Questions des utilisateurs sur UT336A Uni-T
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice UT336A - Uni-T et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UT336A de la marque Uni-T.
MODE D'EMPLOI UT336A Uni-T
Dé celeur de Fuite de Ré frigé rant Manuel de l'Utilisateur
Merci d'avoir acheté ce tout nouveau produit. Afin d'utiliser ce produit en toute sécurité et correctement, veuillez lire attentivement ce manuel, en particulier les notes de sécurité. Après avoir lu ce manuel, il est recommandé de garder le manuel à un endroit facilement accessible, de préférence près de l'appareil, pour référence future.
Garantie Limité e et Responsabilité
UNI-T garantit que le produit est exempt de tout défaut de matériau et de fabrication dans un délai d'un an à compter de la date d'achat. Cette garantie ne s'applique pas aux dommages causés par accident, né gligence, mauvaise utilisation, modification, contamination ou mauvaise manipulation. Le concessionnaire n'a pas le droit de donner une autre garantie au nom d'UNI-T. Si vous avez besoin d'un service de garantie pendant la période de garantie, veuillez contacter directement votre vendeur.
Cette garantie est la seule compensation dont vous pouvez bénéficier. UNI-T ne sera pas responsable de tout dommage ou perte spécial, indirect, accessoire ou ulté rieur causé par n'importe quelle raison ou spéculation. Du fait que certains régions ou pays n'autorisent pas la limitation des garanties implicites et des dommages accessoires ou consé quents, les dispositions relatives aux limitations de responsabilité susmentionné es peuvent vous être inapplicables.
- Présentation....4
- Caractéristiques .... 4
- Configurations ...... 4
- Sécurité .... 4
- Composants et Boutons .... 5
6.1 Flux de détection de base.... 6
6.2 Modalités de Fonctionnement .... 7
6.3 Méthodes de Détection....7
6.4 Attentions....8
- Spécifications ...... 9
- Zastosowania 9
- Dépannage ...... 9
- Maintenance.... 10
10.1 Maintenance Générale.... 10
10.2 Installation et remplacement des piles .... 10
1. Pré sentation
L'UT336A est un détecteur de fuite é lectronique à effet corona né gatif. Il se caracté rise par une ré ponse rapide, une détection de fuite très précise, une grande fiabilité, une utilisation facile, etc. Il est largement utilisé dans les industries de réfrigération utilisant du réfrigérant, telles que la maintenance des climatiseurs, la maintenance des voitures, la détection des unités de ré frigération, la maintenance des ré frigé rateurs, etc.
2. Caracté ristiques
★ Avec une sensibilité élevée, les fuites mineures peuvent être détectées.
★ Réglage de la sensibilité sur six niveaux, adapté à de multiples scénarios avec différentes concentrations de fuites.
★ Alarme sonore et visuelle à six niveaux, avec indication intuitive par LED en jaune, orange et rouge.
★ Réinitialisation automatique lorsque l'instrument est allumé et que l'état actuel est remis à zéro.
★ Fonction d'indication de la quantité d'électricité de la LED.
★ Simple et facile à utiliser
3. Configurations
Dé tecteur de fuite de ré frigé rant ----1
Guide de dé mariage rapide ----1
Consignes de sécurité ----1
Pile alcaline AA ----4
Sonde auxiliaire ----1
Veuillez contacter le distributeur si l'un des composants est manquant ou endommagé.
4. Sé curité
Veuillez lire attentivement les consignes de sé curité et suivre les é tapes suivantes.
⚠️ La mention "AVERTISSEMENT" indique les conditions et les opérations qui pré sentent un danger pour l'utilisateur, et la mention "ATTENTION" indique les facteurs susceptibles
d'endommager le produit ou l'équipement testé.
- Avant toute utilisation, vérifiez l'instrument et ses accessoires et faites attention à tout dommage ou irrégularité. Si vous constatez que le boî tier de l'instrument est visiblement endommagé ou que l'instrument ne fonctionne pas correctement d'une manière re ou d'une autre, n'utilisez plus l'instrument ;
- N'ouvrez pas l'instrument au hasard et ne modifiez pas le câblage interne pour éviter d'endommager l'instrument ;
- Ne pas stocker ou utiliser l'instrument dans un environnement à température élevée, à forte humidité, inflammable, explosif ou à fort champ é lectromagné tique ;
- Utilisez un chiffon doux et un détergent neutre pour nettoyer le boîtier, n'utilisez pas de produits abrasifs ni de solvants ;
- Conservez l'instrument dans un endroit sec et propre ;
- Eteignez l'appareil avant de remplacer la sonde, sinon la tension autour de la sonde peut provoquer un choc é lectrique.
5. Composants et Boutons
5.1 Części składowe


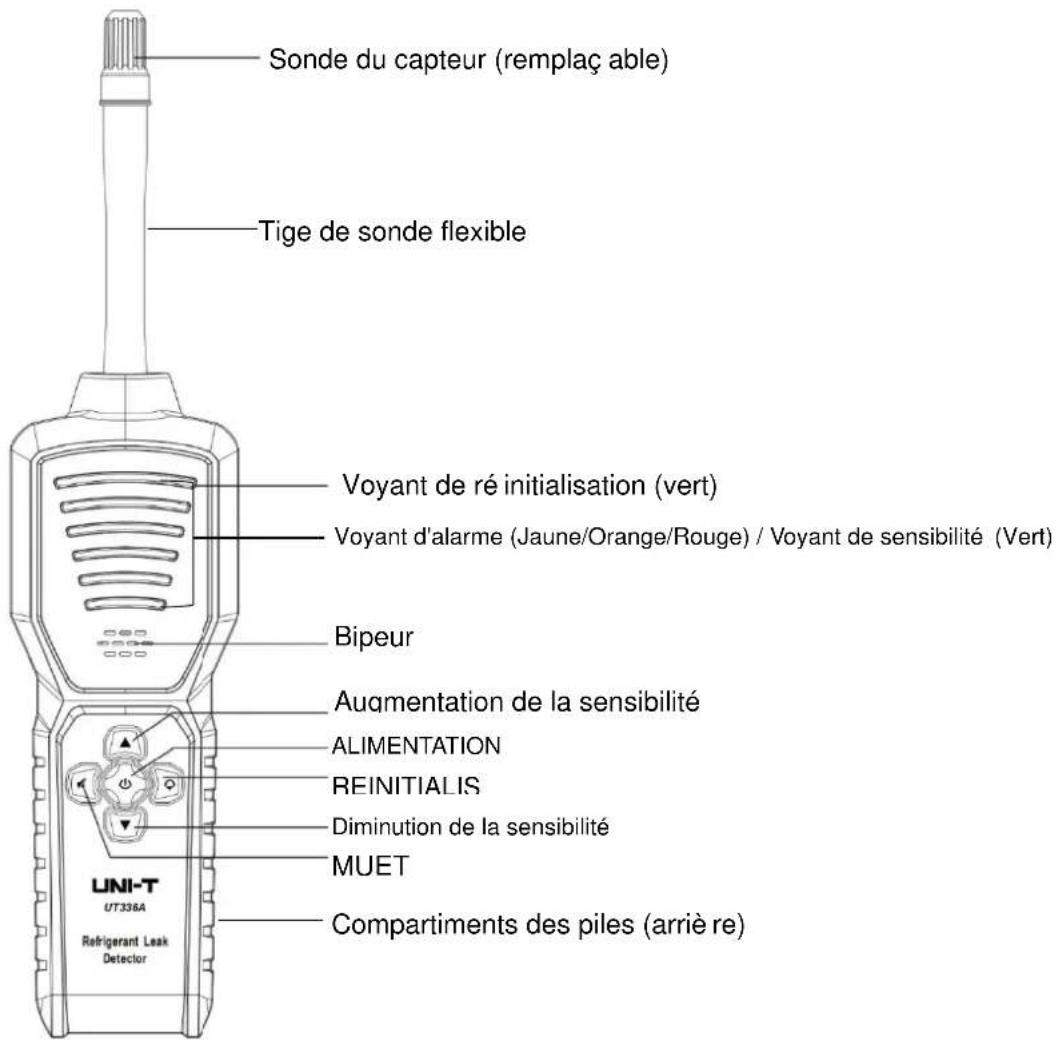

Sonde du capteur (remplaç able) Tige de sonde flexible Voyant de ré initialisation (vert) Voyant d'alarme (Jaune/Orange/Rouge) / Voyant de sensibilité (Vert) Bipeur Augmentation de la sensibilité ALIMENTATION REINITIALIS Diminution de la sensibilité MUET Compartiments des piles (arrière re)5.2 Boutons
| Boutons | Appuyer brièvement | Appuyer longuement | Voyants | |
 | Augmentation de la sensibilité | Augmenter la sensibilité de la détection | / | Le voyant vert s'allume niveau par niveau. |
 | ALIMENTATION | / | Allumer/Eteindre l'instrument | Pile pleine : ré troé clairage en vert Pile faible : ré troé clairage en rouge Pile é puisé e : Clignotant en rouge |
 | REINITIALISATION | Mettre à zéro la concentration actuelle de gaz | / | Le voyant vert s'é teint après 2 secondes de fonctionnement |
 | Diminution de la sensibilité | Diminuer la sensibilité de la détection | / | Le voyant vert s'éteint niveau par niveau |
 | MUET | Bipeur activé /dé sactivé | / | / |
6. Opérations
6.1 Flux de détection de base
6.2 Modalité s de Fonctionnement
a) Autotest à la mise sous tension : Appuyez longuement sur le bouton d'alimentation et les six voyants verts s'allument niveau par niveau puis s'éteignent (en même temps qu'un son Di), puis les voyants Jaune/Orange/Rouge s'allument toutes puis s'éteignent. La réinitialisation se fait en fonction de l'état actuel du gaz. L'instrument émet régulièrement le son Di et le ré troé clairage du bouton d'alimentation est en vert, cela indique que l'autotest à la mise sous tension est terminé et on peut passer à la détection normale.
b) Détection : Tenez l'instrument et bougez la sonde dans la tuyauterie et l'interface du système de ré frigé ration afin de trouver l'emplacement de la fuite. Lorsque le ré frigé rant est dé tecté, les sons Di sont é mis à un rythme accé leré, et les voyants d'alarme Jaune/Orange/Rouge s'allument niveau par niveau en fonction de la concentration de la fuite.
c) Réglage de la sensibilité : la sensibilité par défaut du détecteur de fuite est de niveau 3 ; pendant le processus de détection, vous pouvez régler la sensibilité de détection en appuyant brièvement sur le bouton d'augmentation de la sensibilité ▲ ou sur le bouton de diminution de la sensibilité ▼ pour régler la sensibilité en fonction des besoins, et les voyants verts à 6 niveaux indiquera également le niveau de sensibilité correspondant selon le réglage ;
d) Réinitialisation : Appuyez brièvement sur le bouton REINITIALISATION pour remettre à zéro la concentration actuelle de gaz, une alarme se déclenche lorsqu'une forte concentration de fuite est détectée, et le voyant vert correspondant s'éteint au bout de 2 secondes pendant la réinitialisation. Appuyez brièvement sur le bouton REINITIALISATION pour la remise à zéro si une alarme se déclenche avant que l'emplacement de la fuite ne soit détecté. On peut poursuivre la détection une fois qu'il n'y ait plus d'indication d'alarme (son/voyant d'alarme) ;
e) Muet : Appuyez brièvement sur le bouton MUET pour activer/désactiver le bipeur selon les besoins.
f) Eteingnez l'instrument: Appuyez longuement sur le bouton ALIMENTATION Ⓞ et les voyants verts de six niveaux s'allument toutes puis s'éteignent niveau par niveau, et l'instrument s'éteint.

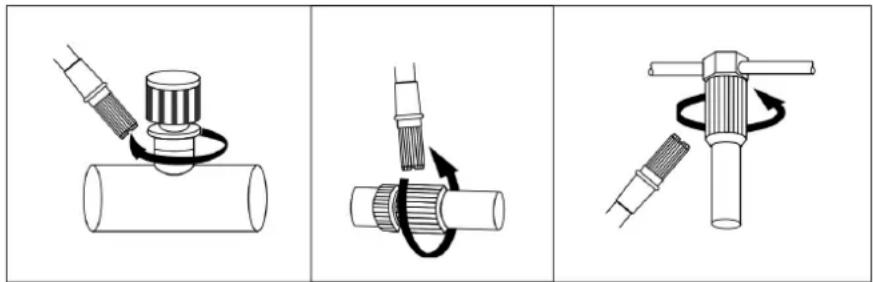

6.3 Méthodes de Détection
a) Inspectez visuellement le système de réfrigération pour examiner des points de crasses de graisse et de la poussière sur la tuyauterie, les connecteurs, les vannes, le port de maintenance, le point de soudure en cuivre ou des zones de la tuyauterie où des fuites peuvent s'être produites
b) Bougez la sonde pour vérifier soigneusement toutes les zones suspectes le long de la tuyauterie, afin d'examiner et ne pas éviter toute fuite suspecte. Lorsqu'une zone de fuite est détectée, marquez-la et poursuivez la détection.
c) La vitesse de déplacement de la sonde doit être ≤1cm/s sur le site de détection, et La sonde doit être maintenue à une distance de 1 à 3 mm de la ligne. Voir ci-dessous :
d) ①Lorsque le détecteur de fuite émet une alarme, il indique qu'il est proche de la source de la fuite. Ré pé tez la détection de la zone environnante pour voir si l'alarme se ré pè te ;
② Une fois la source de la fuite identifiée, déplacez la sonde lentement dans différentes directions, de la zone de non-alarme à la zone de fuite d'alarme, afin de localiser la source de la fuite ;
③ Retirez le détecteur de fuite de la zone de fuite et localisez l'emplacement spécifique de la fuite en ré initialisant le détecteur de fuite et en réduisant progressivement la sensibilité à plusieurs reprises ;
④ Lorsqu'un emplacement de fuite spécifique est détectée, marquez-le et poursuivez la détection pour d'autres parties de l'ensemble du système de ré frigé ration.
Notes :
- La détection sera également affectée par d'autres polluants ; utilisez un chiffon sec pour essuyer proprement et de l'air sec pour souffler la zone de la fuite avant la redé tection afin d'é viter toute impré cision, puis procé dez à des détections ré pé té es pour trouver l'emplacement de la fuite.
- La méthode suivante s'applique à la détection des fuites évidentes :
Premièrement, utilisez de l'air comprimé pour souffler et nettoyer la zone de fuite suspecte, puis procé dez à des détections ré pé té es pour localiser l'emplacement correct de la fuite. Deuxiè mement, Réinitialisez la sonde en la plaçant à l'air frais et propre, puis placez la sonde dans les environs de l'emplacement de la fuite, en déplaçant la sonde lentement pour localiser la source de la fuite.
6.4 Attentions
a) Des crasses de graisse et la poussière étant présentes dans la plupart des conditions de fuite, il convient d'é viter que la sonde n'entre en contact avec des polluants, de l'humidité ou d'autres solvants (voir ce point dans le Guide de Dé mariage Rapide).
b) Si une pollution halogène est détectée dans l'environnement, le bouton REINITIALISATION permet d'ignorer la quantité des fuites environnementales lorsque l'on ne quitte pas un environnement contaminé.
c) Il est conseillé d'utiliser des pare-vent pour isoler le site de détection ou protéger la zone de la fuite afin d'empêcher l'air de la fuite de se répandre ou de se diluer pendant la détection.
d) Vérifiez si le système de réfrigération lui-même a une pression normale pendant la détection des fuites, ou que si la partie du système de réfrigération a une pression d'au moins 50PSI afin d'é viter de rater la détection des fuites en raison d'une pression trop basse.
7. Spécifications
| Capteur | Capteur Corona né gatif |
| Sensibilité max. | 3g/a |
| Temps de pré chauffage | 3s |
| Ré glage de la sensibilité | 6 niveaux (Voyant vert) |
| Voyant d'alarme | 6 niveaux (Voyant Jaune/Orange/Rouge) |
| Etat des piles | Pris en charge |
| Pile | Pile AA Alkaline *4 |
| Duré e de vie des piles | 20h (Pile Alkaline) |
| Arrê t automatique | L'instrument s'é teint automatiquement au bout de 15 minutes s'il n'est pas utilisé . |
| Duré e de vie de la sonde | Environ 50 heures dans des conditions de détection normales |
| Conditions de fonctionnement | 0°C-50°C, <95%RH(sans condensation) |
| Dimensions | 190x65x43mm (Tige de sonde non incluses) |
| Poids | 312g(piles non incluses) |
*Norme EMC: EN IEC 61326-1:2021
8. Zastosowania
Les trois principaux types de ré frigé rants halogé né s (y compris le chlore et le fluor) du système de ré frigé ration et des conteneurs peuvent être dé tecté par l'instrument :
| Problè mes | Raisons | Solutions |
| L'instrument ne peut pas ê tre allumé | Pile é puisé e | Remplacez les piles |
| Pas de réponse à la source de fuite connue | Vieillissement de la sonde du capteur | Replacez la sonde du capteur par une neuve |
| Fausse alarme lorsqu'il n'y a pas de source de fuite | Changement d'humidité dans les conditions atmosphé riques | Appuyez sur le bouton REINITIALISATION pour remettre à zé ro |
Remplacez la sonde par une neuve pour garantir ses performances après une longue pé riode d'utilisation. La durée de vie de la sonde dépend de la fréquence et des conditions d'utilisation, il est donc difficile d'estimer le dé lai de remplacement de la sonde. Remplacez la sonde en cas d'alarme ou d'instabilité dans l'air pur.
Avertissement : Eteignez l'appareil avant de remplacer la sonde, sinon la tension autour de la
sonde peut provoquer un choc é lectrique.
a) Assurez-vous que l'instrument est en position OFF.
b) Retirez l'ancienne sonde en la tournant dans le sens inverse des aiguilles d'une montre, installez la sonde de rechange en la vissant dans le sens des aiguilles d'une montre.
10. Maintenance
10.1 Maintenance Gé né rale
a) Veillez à la propreté de la sonde pour éviter que la poussière, le gaz humide et la graisse ne pé nè trent à l'intérieur de la sonde.
b) Utilisez un chiffon en coton ou du gaz sec pour nettoyer l'extérieur de la sonde encrassé e. Trempez la sonde dans de l'alcool pur pendant quelques minutes si la sonde elle-même est sale, puis utilisez du gaz comprimé pour la sécher ou un chiffon pour l'essuyer. Notes : N'utilisez pas d'agent dissolvant puissant pour éviter toute imprécision de la sensibilité du détecteur, comme l'essence, la vaseline, l'huile miné rale, etc.
c) Remplacez les piles à temps lorsque le voyant rouge du bouton ALIMENTATION est allumé ou clignote, afin de garantir l'utilisation correcte de l'instrument et la précision des ré sultats des tests.
d) Rangez l'instrument et la sonde dans un endroit sec et propre.
e) Retirez les piles lorsque l'appareil n'est pas utilisé pendant une longue période.
f) La maintenance et l'entretien doivent être effectués par des professionnels qualifiés ou des services spécifiques.
10.2 Installation et remplacement des piles
a) Pile de 1.5V *4 (AA), et voir ce qui suit pour l'installation des piles.
b) En orientant le panneau de l'instrument vers le bas, ouvrez le couvercle des piles pour installer des piles neuves en respectant la polarité des piles.
c) Fermez le couvercle du compartiment à piles.
d) Veuillez utiliser le même type de piles.
* Le contenu de ce manuel est susceptible d'ê tre modifié sans pré avis.
* En raison des différents lots, les matériaux et les détails des produits réels peuvent être légèrement diffé rents des informations graphiques, veuillez vous ré fé rer au produit ré el reç u. Les donné es expérimentales fournies dans cette page proviennent du laboratoire interne d'UNI-T, mais elles ne doivent pas servir de ré fé rence aux clients pour passer des commandes. Pour toute question, veuillez contacter le service clientè le, merci !
