MODE D'EMPLOI ARC 4 IK Multimedia
Système avancé de correction acoustique de pièce
MANUEL DE L'UTILISATEUR
Table des matières
Contenu 2
1 – L'appareil ARC Studio 3
1.1 – Ce qu'il y a dans la boîte 3
1.2 – Enregistrez votre ARC Studio 3
1.3 – Caractéristiques principales 3
1.4 – Précautions à prendre 3
1.5 – Installation et configuration 5
1.5.1 – Panneau avant 5
1.5.2 – Panneau arrière 6
1.6 – Spécifications audio 7
2 – Support 8
1 - L'appareil ARC Studio
1.1 – Ce qu'il y a dans la boîte
- ARC Studio
- Micro d'étalonnage ARC avec clip sur pied (selon la version)
• Câble USB-C vers USB-A
• Alimentation 5V 3A - Carte d'enregistrement
1.2 – Enregistrez votre ARC Studio
En vous enregistrant, vous pouvez accéder au support technique, activer votre garantie et recevoir des JamPoints™ gratuits, qui seront ajoutés à votre compte. Les JamPoints™ vous permettent d'obtenir des réductions sur vos futurs achats IK ! L'enregistrement vous permet également de rester informé de toutes les dernières mises à jour logicielles et des produits IK.
Enregistrez-vous à : www.ikmultimedia.com/registration
1.3 – Caractéristiques principales
- Convertisseurs haut de gamme A vers D et D vers A, de qualité mastering
• 120 dB d'E/S, performance réelle, analogique à analogique
• THD et Jitter ultra-faibles - Connexion USB-C
• E/S audio XLR équilibrée électroniquement
1.4 – Précautions à prendre
Emplacements
L'utilisation de l'appareil dans les endroits suivants peut entraîner un dysfonctionnement :
- En plein soleil
- Endroits où la température ou l'humidité est extrême
- Endroits excessivement poussiéreux ou sales
• Endroits soumis à des vibrations excessives - À proximité de champs magnétiques
Alimentation électrique
Utilisez uniquement le bloc d'alimentation fourni avec l'appareil et connectez le câble au port correct de l'appareil.
Interférences avec d'autres appareils électriques
Les radios et télévisions placées à proximité peuvent subir des interférences de réception. Utilisez l'appareil à une distance appropriée des radios et téléviseurs.
Manipulation
Afin d'éviter toute détérioration, ne pas exercer de force excessive sur le bouton.
Entretien
Si l'extérieur est sale, essuyez-le avec un chiffon propre et sec. N'utilisez pas de nettoyants liquides tels que le benzène ou le diluant, ni de produits de nettoyage ou de lustrants inflammables.
Conservez ce manuel
Après lecture, conservez ce manuel pour pouvoir vous y référer ultérieurement.
Évitez que des corps étrangers ne pénètrent dans l'appareil
Ne placez jamais un récipient contenant un liquide à proximité de l'appareil. Si un liquide pénètre dans l'appareil, il peut provoquer une panne, un incendie ou une décharge électrique. Veillez à ce qu'aucun objet métallique ne pénètre dans l'appareil. Si un objet pénètre dans l'appareil, débranchez le câble d'alimentation et/ou le câble USB, puis contactez votre revendeur IK Multimedia le plus proche ou le magasin où l'équipement a été acheté.
Spécifications sujettes à modification
Les informations contenues dans ce manuel sont considérées comme correctes au moment de l'impression. Toutefois, IK Multimedia se réserve le droit de changer ou de modifier les spécifications, sans préavis, ni obligation de mettre à jour les unités existantes.
1.5 – Installation et configuration

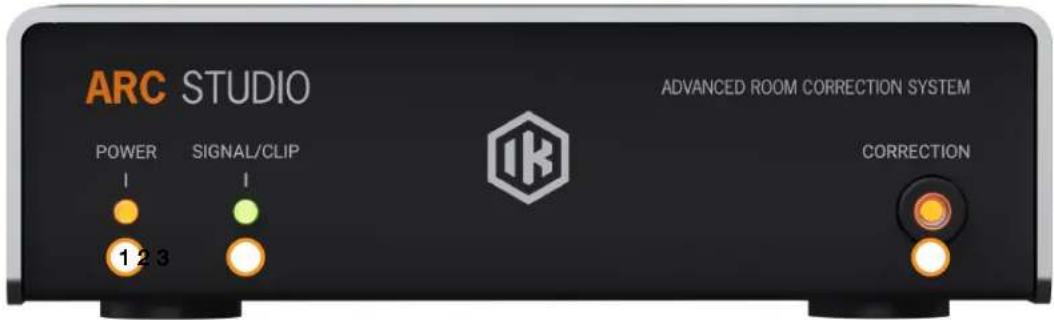

1.5.1 – Panneau avant
TÉMOIN D'ALIMENTATION : Ce voyant s'allume lorsque l'appareil est sous tension
-
TÉMOIN DE SIGNAL/ÉCRÊTAGE : En fonctionnement normal, cette diode indique le niveau du signal d'entrée :
Vert : le signal audio est présent
Rouge : le signal audio est écrêté
Lorsque l'étalonnage est stocké dans l'appareil à l'aide de l'application ARC 4, cette LED clignote pour indiquer l'état de chargement de l'étalonnage :
Vert : fichier d'étalonnage stocké avec succès
Rouge : erreur de procédure de stockage
- CORRECTION : Ce bouton permet d'activer ou de désactiver le traitement audio. Lorsque le bouton CORRECTION est désactivé, l'unité est contournée et le signal d'entrée est acheminé directement vers la sortie.
Le fait de maintenir ce bouton enfoncé lors de la mise sous tension permet à l'appareil de démarrer en mode DFU.

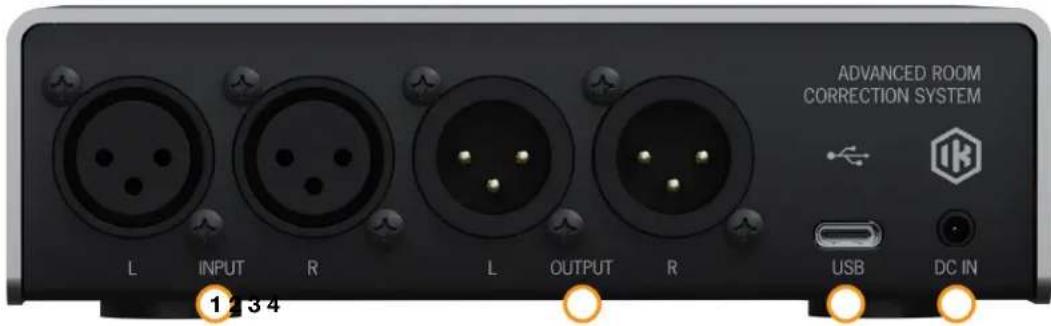

1.5.2 – Panneau arrière
- INPUT : Connecteurs d'entrée symétriques XLR.
- OUTPUT : Connecteurs de sortie symétriques XLR.
- USB : Port USB de type C pour connecter l'ARC Studio à un Mac/PC.
- DC IN : prise cylindrique pour connecter le bloc d'alimentation (5V, 3A).
1.6 – Spécifications audio
- Conversion audio et traitement interne fréquence d'échantillonnage : 96 kHz
• Résolution de la conversion audio : 24 bits
• Résolution du traitement interne : 32 bits flottants
• Réponse en fréquence : 2 Hz - 45,0 kHz (- 2,0 dB)
• Gamme dynamique : 120 dB (pondéré A)
• THD (20-20 kHz) : 0.00035%
• THD+N (1 kHz@-1dBFS) : -107 dB
• Diaphonie des canaux (1 kHz) : -122,5 dB
• Déviation de phase max : +7° 20Hz, +16° 22kHz - Impédance d'entrée (symétrique) : 20 kOhm
• Impédance de sortie (symétrique) : 50 Ohm
• Niveau de sortie maximum : +17 dBu
2 - Support
Pour toute question, veuillez consulter la page web FAQ à l'adresse suivante : www.ikmultimedia.com/faq
Vous trouverez ici les réponses aux questions les plus fréquemment posées.
Pour soumettre un formulaire d'assistance technique, rendez-vous à l'adresse suivante : www.ikmultimedia.com/support
Pour obtenir des informations sur la garantie, veuillez consulter le site : www.ikmultimedia.com/warranty
Pour d'autres demandes telles que des informations sur les produits, les ventes ou le site web, veuillez-vous rendre à l'adresse suivante : www.ikmultimedia.com/contact-us
User Area (espace utilisateur)
L'espace utilisateur est une section spéciale de notre site web spécialement conçue pour nos utilisateurs.
Vous pouvez y modifier facilement vos données personnelles, gérer vos autorisations et licences de produits et télécharger les dernières mises à jour des produits IK.
Accédez à votre espace utilisateur pour :
- Modifiez vos données personnelles.
- Accéder aux promotions en cours.
• Voir les offres et les prix exclusifs.
• Gérer vos JamPoints. - Consulter vos commandes.
• Télécharger le firmware et les pilotes de matériel.
• Accéder au Forum IK et plus encore.
- Consulter et télécharger les dernières mises à jour des produits, le contenu gratuit et les bibliothèques sonores.
Pour accéder à l'espace utilisateur, cliquez sur :
www.ikmultimedia.com/userarea
Pour accéder à votre espace utilisateur, veuillez-vous connecter à l'aide de votre nom d'utilisateur et de votre mot de passe créés lors de votre inscription et envoyés à l'adresse électronique que vous avez enregistrée. Si vous devez mettre à jour votre mot de passe, vous pouvez le faire en vous connectant à l'espace utilisateur.
