Marque	Amica
Modèle	FH 662 100 E
Type de produit	Hotte aspirante
Type d'installation	Téléscopique / encastrable
Modes de fonctionnement	Évacuation extérieure et recyclage
Nombre de vitesses	3 (faible, moyenne, forte)
Éclairage	Indépendant, interrupteur séparé
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Actif, remplaçable (non fourni)
Diamètre conduit d'évacuation	120 mm ou 150 mm
Longueur maximale du conduit	4 à 5 mètres
Fréquence de nettoyage du filtre à graisse	Mensuelle
Fréquence de remplacement du filtre à charbon	Tous les 3 à 4 mois
Panneau de commande	Touches avec interrupteur de fin de course
Alimentation électrique	Secteur (230 V ~ 50 Hz)
Usage	Domestique
Compatibilité	Plaques gaz et électriques
Sécurité	Débrancher avant nettoyage ; ne pas utiliser sans filtre
Garantie	Selon carte de garantie

FOIRE AUX QUESTIONS - FH 662 100 E AMICA

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium doit être nettoyé au moins une fois par mois. Il peut être lavé au lave-vaisselle ou à la main avec un détergent doux. Attention : après plusieurs lavages au lave-vaisselle, la couleur de l’aluminium peut changer, mais cela n’affecte pas son fonctionnement.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif n’est ni lavable ni régénérable. Il doit être remplacé tous les 3 à 4 mois, ou plus fréquemment en cas d’utilisation intensive. Utilisez uniquement un filtre à charbon compatible avec votre modèle.

Comment passer du mode évacuation au mode recyclage ?

Pour le mode recyclage, installez un filtre à charbon actif et un déflecteur d’air (si fourni). Retirez le conduit d’évacuation. Si votre hotte est universelle, consultez le schéma de changement de mode dans la notice. Les hottes suspendues fonctionnent uniquement en recyclage.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage au-dessus de la plaque de cuisson est indiquée sur la fiche technique de l’appareil. En général, pour une plaque électrique, la distance minimale est d’environ 50-65 cm, et pour une plaque à gaz, elle doit respecter les prescriptions du fabricant de la plaque. Consultez les spécifications de votre modèle.

Puis-je utiliser la hotte sans le filtre à graisse ?

Non, il est formellement interdit d’utiliser la hotte sans les filtres à graisse en aluminium. Les filtres protègent le moteur et réduisent les risques d’incendie. La hotte doit toujours être utilisée avec les filtres en place.

Comment remplacer l’éclairage de la hotte ?

Utilisez des ampoules ou modules LED de mêmes paramètres que ceux installés en usine. Le remplacement est illustré dans la notice (figure 7). Si votre modèle n’a pas de schéma, faites appel à un service agréé. Débranchez toujours l’appareil avant toute intervention.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d’abord l’alimentation électrique et que la fiche est bien branchée. Assurez-vous que le panneau télescopique est sorti (l’interrupteur de fin de course doit être activé). Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer vous-même pour des raisons de sécurité.

La hotte est-elle adaptée pour une plaque à gaz ?

Oui, la hotte peut être installée au-dessus d’une plaque à gaz, à condition de respecter la hauteur de montage minimale indiquée dans les spécifications et de suivre les instructions de sécurité (par exemple, ne jamais laisser une flamme nue sans récipient). Assurez-vous que la flamme ne dépasse pas le bord des récipients.

Comment installer le conduit d’évacuation ?

Le conduit d’évacuation (diamètre 120 ou 150 mm) doit être raccordé à la bouche d’évacuation de la hotte et diriger l’air vers l’extérieur. La longueur totale ne doit pas dépasser 4-5 mètres. Utilisez un tuyau rigide ou flexible avec des colliers de serrage. L’installation doit être confiée à un technicien qualifié.

Quelles sont les précautions à prendre lors du déballage ?

Gardez les matériaux d’emballage (sacs en plastique, polystyrène) hors de portée des enfants. Vérifiez que la tension secteur correspond à celle de la plaque signalétique. Avant le montage, déroulez et redressez le cordon d’alimentation. Ne branchez pas l’appareil avant la fin de l’installation.

MODE D'EMPLOI FH 662 100 E AMICA

À partir d'aujourd'hui les tâches quotidiennes deviennent encore plus facies. Cet apparéil Amica combine une capacité d'utilisation exceptionnelle à une efficacité parfaite. Àpres la lecture du mode d'emploi, l'utilisation de l' apparéil ne vous posera aucun problème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de dire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respectes ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respectueusement

Amica

INDICATIONS CONCERNANT LA SECURITÉ D'UTILISATION

• La hotte ne doit être utilisée qu'après avoir pris connaissance de la presente notice d'utilisation
• L'appareil n'est destiné qu'à l'utilisation dans un cadre domestique.
• Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.
• Le fabricant décline toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait de non-respect des dispositions containues dans la présente notice d'utilisation.
• La hotte aspirante est destinée à evacuer les vapeurs de cuisson. Elle ne doit pas être utilisée à d'autres fins.
• L'air ne doit pas être décharge dans un conduit, utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles. La hotte nécessite l'installation d'un conduit d'évacuation de l'air donnant sur l'extérieur. La longueur de la conduite (le plus souvent un tuyau de 0 120 mm ou 150 mm) ne doit pas dépasser 4-5 m. La conduite d'évacuation de l'air est également nécessaire pour les hottes télécopiques et les hottes encastrables en mode d'absorption.
• La hotte en mode de recyclage nécessite l'installation d'un filtré à charbon actif. Dans ce cas de figure, il n'est pas nécessaire dinstaller un conduit d'évacuation de l'air à l'extérieur, par contre, il est préconisé de monter un deflecteur d'air (pré-sent principalement dans les hottes cheminées).
• La hotte est dotée d'un éclairage indépendant et d'un ventilateur d'extraction offrant la possibilité de régler plusieurs vitesses de rotation.
• En fonction de la version de l'appareil, la hotte est prévue à être fixée à une croison verticale au-dessus de la table de cuisson à gaz ou elektrique (hottes de cheminée ou universelles); au

plafond au-dessus de la table de cuisson à gaz ou électrique (hottes Îlot); sur une cloison verticale des meubles hauts de cuisine au-dessus de la table de cuisson à gaz ou électrique (hottes téléscopiques et encastrables). Avant de procedureau montage, assurez-vous que la construction du mur / plafond est adaptée à soutenir la hotte. Certains modèles de hottes ont une masse importante.

• La hauteur de montage de l'appareil au-dessus de la plaque électrique est indiquée sur la fiche technique de l'appareil (specifications techniques). Dans le cas où les instructions de montage pour les tables de cuisson au gaz spécifique aient une distance plus grande, celle-ci doit être prise en compte (Fig. 1).
• Il est interd it de laisser un feu ouvert sous la hotte de cuisine, en enlevant le recipient de cuisson, regler une petite flamme. Verifiez always si la flammne ne depasse pas le bord du recipient de cuisson, ceci entraine des pertes d'energie et une concentration de la chaleur indesirables.
• Les fritures effectuees sous la hotte doevent faire I'objet d'une surveillance constante, les graisses portees a très haute temperature peuvent s'enflammer.
• Debrancher l'appareil de la prise de courant avant toute opération de nettoyage, de remplacement du filtré ou d'entretien.
• Le filtrer àGRAISSSE de la hotte doit être nettoyé au moins une fois par mois, car sature de graissse, il pourra facilement prendre feu.
• Une ventilation convenable de la pierce doit etre prévue (amenée de l'air), lorsque la hotte de cuisine est utilisee simultanement avec des appeareils alimentetes par une source d'énergie différente de l'énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanee de la hotte et de foyers dépendant de l'air ambient se trouvant dans la pierce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels appeareils (cette

consigne n'est pas applicable lorsqu'la hotte aspirante est utilisé en version de recyclage).

• La hotte ne doit pas servir d'un plan d'appui pour les personnes se trouvant dans la cuisine.
• La hotte doit être souvent nettoyer à l'extérieur et à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en suivant les consignes relatives à l'entretien individues dans leprésent mode d'emploi). Il y a un risque d'incendie si le nettoyage n'est pas apporcé selon les instructions.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Il est nécessaire d'assurer la possibilité de débrancher l'appareil du secteur en retardant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire
• Cét apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) à aptitudes physiques, sensorielles ou mentales réduites ainsi que par des personnes manquant d'expérience et de connaissances à moins que cette utilisation s'effectue sous la surveillance ou en accord avec la notice d'utilisation remise par les personnes responsables de la sécurité.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usage ne doit pas etre effectues par des enfants sans surveillance
• Vérifiez si la tension indiquée sur la plaque signatéique correspond aux paramètres de la section locale du secteur.
• Avant le montage, dérouler et redresser le cordon d'alimentation.
• Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrene, etc.) hors de portée des enfants.

• Avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a ete correctement installe et qu'il N'A PAS ete ecrase par la hotte lors des operations de montage. Ne pas brancher l'appareil a l'alimentation electrique avant la fin du montage.

• Il est interdigit d'utiliser la hotte sans filtres àGRAISSE en aluminium.

• Il est formellement interdit de flamber des alimentés sous la hotte.
• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez imperativement les normes et la législation en vigueur émises par les autorités locales compétentes.
• Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables presente des risques pour la santé et la vie humaine.
• Les hottes suspendues fonctionnent uniquement en mode d'absorption des odeurs
• ATTENTION! Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entrainer des dangers électriques.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillement (e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans ou plus, par des personnes avec des capacities motrices, sensorielles ou mentales réduites et par des personnes dénuées d'expérience ou de connaissance de l'équipement uniquement si elles se trouvent sous surveillance et qu'elles aient été instruitesAAPARAVANT au sujet de l'exploitation de l' apparéil de façon sure et qu'elles connaissent les dangers liés à l'exploitation de l' apparéil. Les enfants ne devraient pas jourer avec l' apparéil. Le nettoyage et la maintenance de l' apparéil ne devraient pas étéffectués par des enfants à moins qu'ils n'aient fini leurs 8 ans et ne soient surveillés par une personne appropriée.

DéBALLAGE

Pour son transport, l'appareil a eté emballe afin de le protégger contre les endommagements. Avec déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'envi-recyclables à 100% (ils sont marqués le approprié)

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyethylene, morceaux de polystyrene, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS USAGÉS

Cet appeareil est marqué par le symbole du conteneur à déchets, rayé, conformément à la Directive Européenne 2012/19/CE. Ce symbole signale que le produit, après sa période d'utilisation, ne pourra pas être eliminé avec d'autres déchets menagers.

L'utilisateur est obligé de le rendre collecte des apparèils électriques et usages. De tels points de collecte sont par les communés, certains magasins de ramassage des déchets.

à un point deélectroniquesmis en placeet entreprises

Respecter les régles d'élimination des appareils électriques et électroniques permet d'eviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

UTILISATION

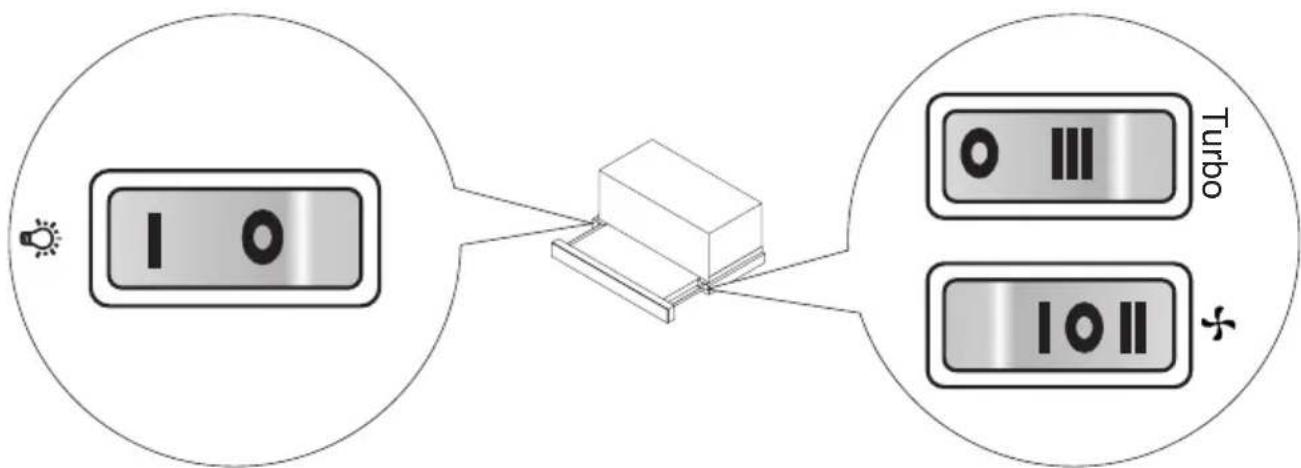

Commande de la hotte

Le panneau de commande de la hotte est presenté sur le dessin 4, pour rappel, il est également presenté ci-dessous :

Le panneau de commande dispose de touches (bascule). Elles sont visibles, une fois la face avant téléscopique sortie. La hotte téléscopique est équipée d'un interrupteur de fin de course. À chaque sortie de la face avant téléscopique, la hotte se mettra en marche en mode de fonctionnement réglé au préalable.

Vitesses possibles (face avant téléscopique sortie) :

Vitesse inférieure. Utiliser cette vitesse pour une petite quantité de fumée.

Vitesse moyenne. Utiliser cette vitesse pour une quantité de fumée moyenne, par exemple lors de la cuisson de plusieurs plats en même temps.

Vitesse supérieure. Utiliser cette vitesse pour la plus grande quantité de fumée, par exemple lors de la friture ou de la grillade.

O- Hotte éteinte (la sortie du panneau n'entraine pas la mise en marche du ventilateur de la hotte).

La touche sert à allumer ou à eteindre l'éclairage. L'éclairage fonctionne indépendamment du ventilateur de la hotte.

L'interrupteur de fin de course entraine également l'extinction de l'éclairage, lorsque le panneau avant est sorti ( selon le modele).

Autres informations importantes relatives à l'utilisation de la hotte

Fonctionnement en mode recyclage: Dans ce mode de fonctionnement, l'air filtré returne dans la piece par les orifices prévus à cet effet. Ce réglage nécessite le montage d'un filtré à charbon et d'un élément d'orientation de l'air (disponibilité selon les modèles, present principalement dans les hottes cheminées).

Fonctionnement en mode évacuation: Lors du fonctionnement en mode évacuation, l'air est sorti vers l'extérieur à travers un conduit d'évacuation spécial. Pour une utilisation sur ce mode, retirez le filtre à charbon s'il y en a. La hotte est raccordée à une bouche d'évacuation de l'air vers l'extérieur à travers un tuyau rigide ou flexible d'un diamètre de 150 ou 120mm et des colliers de serrage appropriés que vous pouvez acquerir dans un magasin spécialisé. Le raccordement doit être confié à un technician qualifié.

Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées en conditions normales et à des intensités faibles de vapeurs, par contre la vitesse maximale ne doit être utilisée qu'en cas de vapeurs de cuisson intenses, p.ex. les fritures ou grillades.

Remarque (uniquement pour les hottes universelles): La construction des hottes universelles nécessite un changement manuel du mode de fonctionnement. La méthode de changement du mode est représentée sur le dessin 8. Si le dessin n'est pasprésent dans le présente mode d'emploi, cette hotte n'est pas concernée par cette remarque.

Remarque (uniquement pour les hottes encastrables et téléscopiques): Les hottes encastrables et téléscopiques fonctionnant en mode recyclage nécessitant l'installation d'un tuyau d'évacuation de l'air. L'autre bout du tuyau doit être orienté vers la cuisine, l'air filtré sera amné par ce bout.

Attention : Les hottes suspendues (ou ilôt) fonctionnent uniquement en mode recyclage.

NETTOYAGE ET ENTRETIEN

Entretien

Un entretien et un nettoyage réguliers de l'appareil garantiront le bon fonctionnement de la hotte et prolongeront sa durée de vie. Apportez unsoon particulier au nettoyage et au remplacement du filtré àGRAISSÉ et du filtré àcharbon actif conformément aux prescriptions du fabricant.

N'tilisez ni chiffons ni éponges mouillés ni jets d'eau.
- N'utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces peintes.
- N'utilisez pas de substances caustiques, en particulier pour le nettoyage des surfaces en acier inoxydable.
- N'utilisz pas de chiffons durs, abrasifs
- Il est préconisé de vous servir d'un chiffon humide et de nettoyants neutres.

Filtre àGRAISSSE

En cas de fonctionnement normal de la hotte, le filtré àGRAISSSE doit être nettoyé tous les mois, au lave-vaisse ou manuellement avec du détergent ou du savon liquide doux.

Le démontage du filtré àGRAISSSE estprésenté sur la figure 5.

Attention: ÀpRES plusieurs lavages au lave-vaisselle, la couleur du filtré en aluminium pourra changer. Le changement de la couleur n'indique pas une anomalie ou la nécessité de son remplacement.

Pour certains modèles de hottes, des filtres acryliques sont installés.

Remplacez le filtré au moins tous les 2 mois ou plusriellement en cas d'utilisation particulièrement intensive.

Filtre à charbon

Le filtré à charbon ne peut être utilisé que lorsque la hotter n'est pas raccordée au conduit de ventilation. Le filtré à charbon actif est capable d'absorber des odeurs de cuisson jusqu'à saturation. Le filtré n'est ni livable ni regénérable et il doit être remplaced au moins tous les 3-4 mois ou plus fréquement en cas d'utilisation particulièrement intensive.

Le démontage du filtre à charbon estprésenté sur la figure 6.

Éclairage

Utilisez des ampoules / lampes halogènes / modules à diodes dont les paramètres sont identiques à ceux des lampes installés en usine. Le remplacement des lampes estprésenté sur la figure 7. Si le dessin n'est pasprésent dans le present mode d'emploi, le module déclairage doit être remplaced uniquement par un service agréé.

GARANTIE, SERVICE APRES-VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Service

• Le fabricant suggere de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre/agree du fabricant. Pour des raisons de sécurité, il est interdit de réparer vous-même l'appareil.
• Les réparations réalisées par des personnes sans les compétences exigées peuvent constituer un grave danger pour les utilisateurs de l'appareil.
• La période minimale de la garantie sur l'appareil, offerte par le fabri-cant, l'importateur ou le distributeur agree est indiquée sur la carte de garantie.
  L'appareil perd sa garantie suite a des transformations, des adaptations, la rupture des scelles ou de tout autre dispositif de sécurité ou de leurs éléments ainsi que suite a toute intervention qui n'est pas conforme aux consignes du mode d'emploi.

Demande de réparation et soutien en cas de défaillance

Si l'appareil nécessite une réparation, contactez le service. Les coordonnées du service et le numéro de contact sont indiqués sur la carte de garantie. Avant tout contact, veuilles préparer le numéro de série de l'appareil que vous pouvez partager sur la plaque signalétique. Pour facilitier les choses, veuilles le recopier ci-dessous :

Déclaration du fabricant

Par la presente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE
• directive Compatibilité electromagnétique 2014/30/CE
• directive 2009/125/CE
• directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbol ainsi qu'une déclaration de la conformité accessible aux organes charges de la surveillance du marché a été délivrée.
