MT-125 - Ventilateur CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur extracteur tubulaire
Marque	CATA
Modèle	MT-125
Diamètre de raccordement	125 mm
Alimentation électrique	230 V, 50 Hz, monophasé
Double isolation	Oui (pas de prise de terre nécessaire)
Installation	Dans conduit rigide ou flexible de 125 mm
Distance max aspiration/expulsion	3 m
Fixation	Par brides de serrage ou chevilles et vis
Matériau du boîtier	Plastique ABS
Dimensions (L x l x h)	Environ 200 x 125 x 125 mm
Poids	Environ 0,5 kg
Vitesse	Monovitesse
Niveau sonore	Environ 35 dB(A)
Protection requise	Interrupteur omnipolaire avec distance entre contacts ≥ 3 mm
Section du câble d'alimentation	Câble rigide 2 conducteurs, section minimale 1 mm²
Entretien	Nettoyer régulièrement les pales et le carter avec un chiffon humide
Sécurité	Débrancher l'appareil avant toute opération d'entretien
Pièces détachées	Disponibles sur demande auprès du service après-vente

FOIRE AUX QUESTIONS - MT-125 CATA

Comment installer le ventilateur MT-125 dans un conduit ?

Placez l'extracteur dans un conduit rigide ou flexible de 125 mm. Fixez-le à l'aide de brides de serrage pour une immobilisation complète. Assurez-vous que les flèches indiquant le sens de l'air coïncident avec le sens d'aspiration vers l'expulsion.

Quelle est la distance maximale entre l'aspiration et l'expulsion ?

La distance entre l'ouverture d'aspiration et celle d'expulsion ne doit pas dépasser 3 mètres.

Comment brancher électriquement le MT-125 ?

Desserrez la vis du couvercle, retirez-le, trouez les couvercles pour passer les câbles. Connectez les câbles d'alimentation aux bornes de la réglette, placez la réglette entre les ergots, remettez les couvercles et fixez le couvercle principal. L'appareil doit être connecté en permanence à une canalisation fixe avec un câble rigide de section minimale 1 mm².

Faut-il une prise de terre pour le MT-125 ?

Non, l'appareil possède une double isolation. La prise de terre n'est pas nécessaire.

Comment nettoyer l'extracteur MT-125 ?

Débranchez l'appareil. Nettoyez les pales et le carter avec un chiffon humide. N'utilisez pas de produits abrasifs ou de solvants. Ne jamais immerger l'appareil dans l'eau.

Que faire si l'extracteur ne tourne pas ?

Vérifiez que l'alimentation électrique est présente (230 V). Contrôlez le branchement au niveau de la réglette. Assurez-vous que l'interrupteur omnipolaire est en position marche. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser un variateur de vitesse avec le MT-125 ?

Le MT-125 est un ventilateur monovitesse. L'utilisation d'un variateur de vitesse n'est pas recommandée et pourrait endommager le moteur.

Comment fixer l'extracteur sans brides ?

Pour la version avec support, utilisez des chevilles et des vis pour fixer l'extracteur au mur ou au plafond, en respectant le sens de l'air.

L'extracteur fait du bruit, que faire ?

Vérifiez que l'appareil est correctement fixé et que les brides sont serrées. Assurez-vous que les pales ne touchent pas le carter. Un nettoyage régulier peut réduire le bruit. Si le bruit persiste, le moteur peut être défectueux.

Où trouver des pièces détachées pour le MT-125 ?

Les pièces détachées sont disponibles sur demande auprès du service après-vente de CATA. Contactez votre revendeur ou le site officiel.

MODE D'EMPLOI MT-125 CATA

Mode d'emploi et d'entretien

A) Cet extracteur tubulaire doit être placé dans un conduit rigide ou flexible de 100 mm pour MT-100 et de 125 mm pour MT-125.
B) La distance comprise entre l'ouverture d'aspiration et celle d'expulsion ne doit pas être supérieure à 3 m.
C) L' extracteur (c) sera placé entre les points A et B (aspiration et expulsion) et sera fixé aux tuyauteries à l'aide de brides pour son immobilisation complète.
D) La pose se fera de manière à ce que les flèches indiquant la direction de l'air coïncident avec le sens d'aspiration vers l'expulsion.

MT-100 et MT-125 AVEC SUPPORT

L'extracteur (C) sera placé entre les points A et B (aspiration et expulsion) se fixera ou moyen de chevilles et de vis.

EINBAU IN DEN LUFTKANAL

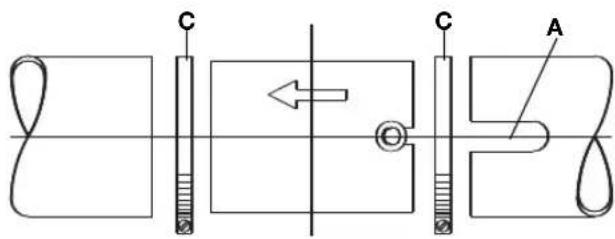

Pour l'installation de l'extracteur aux tuyauteries de conduite d'air, faire une ouverture (A) sur les tuyauteries au point où se trouve la sortie pour les câbles de connexion de l'extracteur.

L'ouverture doit être suffisamment longue pour ne pas gêner les câbles de sorties. La largeur de l'ouverture sera égale ou supérieure au diamètre du cadre de protection de la perforation.

Pour fixer la tuyauterie à l'extracteur, utilisez les brides de serrage ( C).

L'extracteur sera connecté à un réseau monophasé, à la tension et à la fréquence indiquées sur la plaque signalétique de l'appareil.

Dans l'installation, prévoir un interrupteur omnipolaire avec une distance entre contacts égale ou supérieure à 3 mm.

Le branchement au réseau s'effectuera avant de faire la connexion aux tuyauteries (MT-100 et MT-125).

1) Desserrer la vis (A) jusqu'à ce que le couvercle (B) puisse être retiré.
2) Trouer les couvercles (C) et passer les câbles d'alimentation.
3) Connecter les câbles d'alimentation aux bornes de la réglette (D) et après avoir connecté celle-ci, la situer entre les ergots (E) pour la fixer.
4) Placer les couvercles (C) dans le logement destiné à cet effet, entre la carcasse (F) et le couvercle (B).
5) Placer le couvercle (B) et le fixer avec la vis (A).

L'appareil doit être connecté en permanence à une canalisation fixe au moyen d'un câble pour installation fixe (câble rigide à deux conducteurs à section minimale de 1 mm2. L'appareil étant à double isolation, la prise de terre n'est pas nécessaire).
