MODE D'EMPLOI B-23 CATA

1) Avant d’installer le ventilateur, s’assurer que la ten-

sion (V) et la fréquenze (Hz) indiquées sur la plaque des caractéristiques correspondent bien à la tension et à la fréquence du lieu d’installation.

2) La plaque de caractéristiques et les données techni-

ques se trouvent à l’intérieur du produit.

3) Ce ventilateur est fourni avec les accessoires per-

mettant de l’installer sur une vitre ou de le fixer au mur.

4) L’installation électrique comprendra un interrupteur

bipolaire et la distance entre les contacts sera supé- rieure ou égale à 3 mm.

5) Le ventilateur est de classe II, il faudra donc le bran-

cher à une prise de terre.

6) Si vous observez une détérioration quelconque sur

le produit que vous venez d’acheter ou s’il fonctione mal, adressez le certificat de garantie avec la facture d’achat à l’un de nos services techniques agréés.

7) S’assurer que la ventilation est adéquate, surtout

lorsque l’extracteur et un appareil à chambre de combustion son utilisés simultanément dans le même milieu ambiant.

8) Cet appareil peut être utilisé par des enfants à partir

de 8ans, par des personnes aux capacités physi- ques, sensorielles ou mentales réduites, ou bien par des personnes possédant une expérience ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir fait suivre une formation appropriée concernant l’utilisation de l’appareil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et de maintenance qui incombent à l’utilisateur ne doivent pas être réalisées par des enfants non surveillés.

9) Cet extracteur doit être installé de manière à ce que

les pales soient situées à une hauteur minimale de 2,3m au-dessus du sol.

10) L’appareil doit pouvoir être débranché du

secteur électrique après son installation. Celui-ci peut être débranché si la fiche est accessi- ble ou si un interrupteur est ajouté au câblage fixe conformément à la réglementation d’installation en vigueur dans le pays.

11) Des mesures de précaution doivent être prises afin

d’éviter le refoulement vers la pièce de gaz prove- nant de la conduite de gaz ouverte ou d’autres mé- canismes de flamme ouverte.

MONTAGE SUR VITRE OU SUR CLOISON

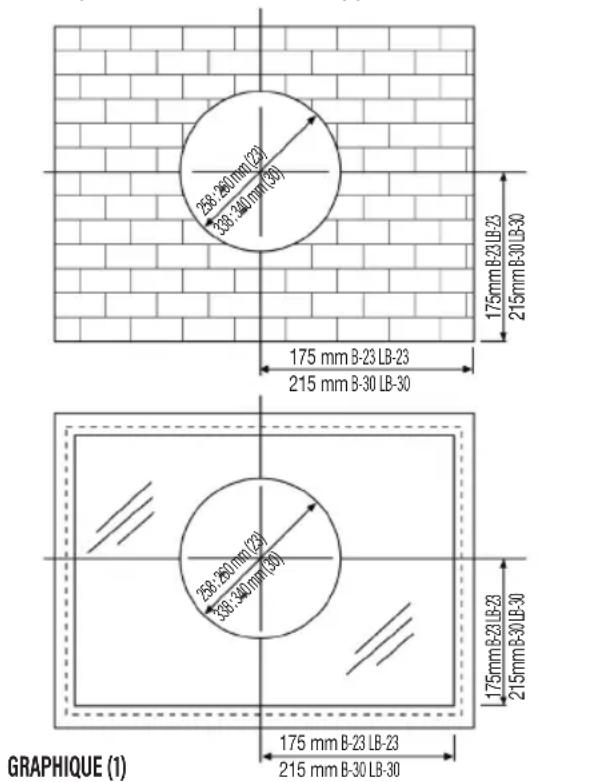

1) Percer une ouverture suivant la représentation graphique (1).

2) Démonter le ventilateur en procédant comme suit:

2-1 Déserrer les vis de la grille frontale (A) pour la dégager du corps du ventilateur (B). 2-2 Déserrer les 4 vis qui fixent le corps du ventilateur (B) à l’anneau de fixation support vitre (C). 2-3 Déserrer les 4 vis qui fixent ensemble les deux plaques in- termédiaires support vitre (D) et la fixation support vitre (C). 3-1 Placer le support vitre (D) avec la grille arrière dans l’ouverture percée dans la vitre ou dans la cloison, par derrière, avec les onglets (E) (ressorts du support vitre) qui permettent d’appuyer le support vitre contre l’ouverture. GRAPHIQUE (1) 175 mm B-23 LB-23215 mm B-30 LB-30 175mm B-23 LB-23215mm B-30 LB-30 175 mm B-23 LB-23215 mm B-30 LB-30175mm B-23 LB-23215mm B-30 LB-30 258 : 260 mm (23) 338 : 340 mm (30) 258 : 260 mm (23) 338 : 340 mm (30) FR3-2 Placer à l’intérieur de la vitre l’anneau de fixation support vitre (C) et le visser au support vitre (D) avec les 4 vis (F). 4-1 Placer le corps du ventilateur (B) et le visser à l’anneau de fixation support vitre (C) avec les 4 vis (G). 4-2 Enlever le couvercle passe-câbles (H) et percer un trou pour introduire le câble de raccordement dans le couvercle de connexions (I). 4-3 Enlever le couvercle de connexions (I) en sortant les vis (J) et brancher le câble aux bornes de la réglette (K) comme indiqué sur le schéma de branchement choisi. 4-4 Replacer le couvercle passe-câbles (H), le couvercle de con- nexions (l) et le fixer avec les vis (J). 4-5 Placer la grille frontale (A) et la fixer avec les 4 vis (L). MONTAGE MURAL 2-1 Déserrer les 4 vis de la grille frontale (A) pour la dégager du corps du ventilateur (B). 2-2 Déserrer les 4 vis qui fixent le corps du ventilateur (B) à l’anneau de fixation support vitre (C). 2-3 Placer l’anneau de fixation support vitre (C) au mur et le fi- xer avec les 4 vis (M) par les trous percés aux extrémités de l’anneau de fixation, en prenant la précaution de placer l’anneau de sorte que le support (O) soit placé en haut, car il servira à y appuyer le corps du ventilateur (B). 4-1 Placer le corps du ventilateur (B) et le visser à l’anneau de fixation support vitre (C) avec les 4 vis (G). 4-2 Enlever le couvercle passe-câbles (H) et percer un trou pour introduire le câble de raccordement dans le couvercle de connexions (J). 4-3 Enlever le couvercle de connexions (I) en sortant les vis (J) et brancher le câble aux bornes de la réglette (K) comme indiqué sur le schéma de branchement choisi. 4-4 Replacer le couvercle passe-câbles (H), le couvercle de con- nexions (I) et le fixer avec les vis (J). 4-5 Placer la grille intérieure (A) et la fixer avec les 4 vis (L). Le ventilateur B-23 ou B-30 fonctionne suivant plusieurs mo- dalités: Extracteur intérieur-extérieur (5 vitesses). Impulseur extérieur-intérieur (5 vitesses). Ventilateur arrêté avec ouverture de store seulement. Pour pouvoir utiliser toutes les modalités de fonctionnement du ventilateur, il faut placer l’interrupteur RA 23/30. L’ouverture des grilles est réglée avec un retardement de 20 se- condes environ (ouverture totale), à partir de la mise sous ten- sions du moteur. RACCORDEMENT ÉLECTRIQUE: S’assurer que la tension (V) et la fréquence (Hz) de l’alimentation électrique à laquelle l’appareil est raccordé correspond aux va- leurs indiquées sur la plaque signalétique. (Câble rigide ou à pointe raide, 2 ou 3 conducteurs section 1 mm

minimum et maximum de de 1,5 mm

Le ventilateur devrait être connecté avec un câble court flexible à l’installation fixe. Un interrupteur à double pôle, avec séparation de 3 mm entre les contacts, devrait être installé à l’alimentation. B-23 ou B-30 AVEC INTERRUPTEUR RA 23/30 SCHÉMA (B) Il faut amener 4 câbles de l’interrupteur RA 23/30 au point de rac- cordement de l’extracteur B-23 ó B-30 (couvercle de connexions - réglette) (suivant schéma B). Il faut aussi alimenter l’interrupteur RA 23/30 avec deux câbles de tensions et une prise de terre pour éliminer les interférences radio. - L’interrupteur nº1 mis sur ( I ) et le commutateur nº 3 sur ( 0 ) permettent d’actionner l’ouverture retardée de la persienne mobi- le et d’allumer le néon de signalisation. - L’interrupteur nº2 ( ) met le moteur en marche dans le sens d’extraction ou d’impulsion. - Le commutateur nº3 sert de variateur à 5 vitesses. Le ventilateur devrait être connecté au moyen d’un câble flexi- ble court à l’installation fixe. L’interrupteur devra être connecté à travers l’installation fixe, et l’interrupteur devrait être connecté à l’alimentation de l’installation fixe. Le boîtier d’interrupteurs RA 23/30 doit être connecté à l’installation fixe à travers un conduit ou un câble. B-23 ou B-30 SANS INTERRUPTEUR RA 23/30 Pour installer l’extracteur B-23 ó B-30 sans l’interrupteur RA 23/30 , il faut suivre les indications du schéma A et prévoir un interrup- teur double à double position. B-23 ó B-30 (fonction extraction) suivant schéma n° 1. B-23 ó B-30 (fonction impulsion) suivant schéma n° 0.

BRANCHEMENT ÉLECTRIQUE LB-23 LB-30

Pour installer l’extracteur, il faut suivre les indications du schéma A et prévoir un interrupteur double à double position. (fonction extraction) suivant schéma n° 1. (fonction impulsion) suivant schéma n° 0. MAINTENANCE – Nettoyage Avant d’effectuer n’importe quelle opération, vérifier que le câble d’alimentation ne soit pas branché et que l’interrupteur soit sur la po- sition arrêt. Nettoyer la partie externe avec un détergent liquide non corrosif et éviter d’utiliser les produits de nettoyage avec des abrasifs.

4 - Couvercle connexions

10 - Anneau extérieur

11 - Grille extérieure

12 - Anneau extérieur

14 - Couvercle mécanismes

15 - Thermo-mécanisme
