Eco 800 - Alimentation d'énergie non interruptible FSP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	FSP
Modèle	Eco 800
Capacité	800 VA / 480 W
Tension d'entrée	220/230/240 V CA
Plage de tension d'entrée	140-290 V CA
Régulation de tension de sortie (mode batterie)	± 10%
Temps de transfert	Typique 2-6 ms
Forme d'onde en mode batterie	Onde sinusoïdale simulée
Type de batterie	12 V / 5 Ah, plomb-acide scellée (6 cellules)
Nombre de batteries	1
Temps de charge	4 heures pour 90% de capacité
Dimensions (L x P x H)	245 x 163 x 90 mm
Poids net	4.5 kg
Humidité de fonctionnement	0-90% HR (sans condensation) à 0-40°C
Niveau sonore	Moins de 40 dB
Nombre de prises de secours	3 à 5 selon le type (Schuko, universelles, UK, NEMA)
Protection modem/ligne téléphonique/réseau	Oui, 1 entrée / 1 sortie (RJ11/45)
Port de communication	USB (uniquement sur certains modèles)
Fonction de démarrage à froid	Oui
Montage mural possible	Oui (écartement des fixations : 222 mm)
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec ; batterie remplaçable uniquement par du personnel qualifié
Sécurité	Ne pas ouvrir ; tension dangereuse même débranché ; ne pas connecter d'imprimante laser ou scanner
Pièces détachées / réparabilité	Batterie remplaçable (type plomb-acide scellé 12V/5Ah) ; aucune pièce réparable par l'utilisateur
Garantie	Non spécifiée dans le manuel (se référer au revendeur)

FOIRE AUX QUESTIONS - Eco 800 FSP

Comment installer l'onduleur FSP Eco 800 ?

Déballez l'onduleur et vérifiez qu'il n'est pas endommagé. Branchez le cordon d'alimentation CA à la prise secteur. Laissez la batterie se charger pendant 6 heures avant la première utilisation. Branchez ensuite vos équipements sur les prises de secours.

Combien de temps faut-il pour charger la batterie ?

Le temps de charge est d'environ 4 heures pour atteindre 90% de capacité. Pour une charge complète initiale, il est recommandé de charger 6 heures.

Puis-je brancher une imprimante laser sur l'onduleur ?

Non, il est interdit de brancher une imprimante laser ou un scanner sur les prises de secours car ils consomment une puissance élevée qui peut endommager l'onduleur.

Que faire si l'onduleur émet des bips en continu ?

Un bip continu indique un défaut de l'onduleur. Vérifiez le code de panne (LED). Les causes possibles incluent une surcharge, une batterie défectueuse ou une panne interne. En cas de problème non résolu, contactez le service technique.

Comment utiliser le démarrage à froid ?

Lorsque l'onduleur est éteint et qu'il n'y a pas de courant secteur, vous pouvez appuyer sur l'interrupteur d'alimentation pour démarrer l'onduleur à froid et alimenter vos équipements depuis la batterie.

Quelle est la capacité et l'autonomie de la batterie ?

La batterie est de type 12V/5Ah (plomb-acide scellé). L'autonomie dépend de la charge connectée : pour une charge de 480 W, le temps de sauvegarde est limité. Vérifiez les spécifications pour des valeurs précises.

Puis-je monter l'onduleur au mur ?

Oui, l'onduleur peut être fixé au mur. Utilisez une règle pour tracer une ligne horizontale de 222 mm au mur, percez deux trous aux extrémités, insérez des clous ou vis, puis placez l'appareil sur les fixations.

Que faire en cas de panne de courant prolongée ?

L'onduleur bascule automatiquement en mode batterie. Pour économiser la batterie, éteignez les équipements non essentiels. Lorsque la batterie est faible, l'alarme sonne chaque seconde. Sauvegardez vos données et éteignez l'onduleur.

Comment nettoyer l'onduleur ?

Débranchez l'onduleur du secteur avant tout nettoyage. Utilisez un chiffon sec pour essuyer l'appareil. N'utilisez pas de détergents liquides ou en spray.

Quelles sont les conditions de stockage ?

Rangez l'onduleur dans un endroit sec, à l'abri de la poussière, avec une température ambiante entre -20°C et 50°C. Avant stockage, chargez complètement la batterie, éteignez l'onduleur et débranchez-le. Placez-le droit et couvert.

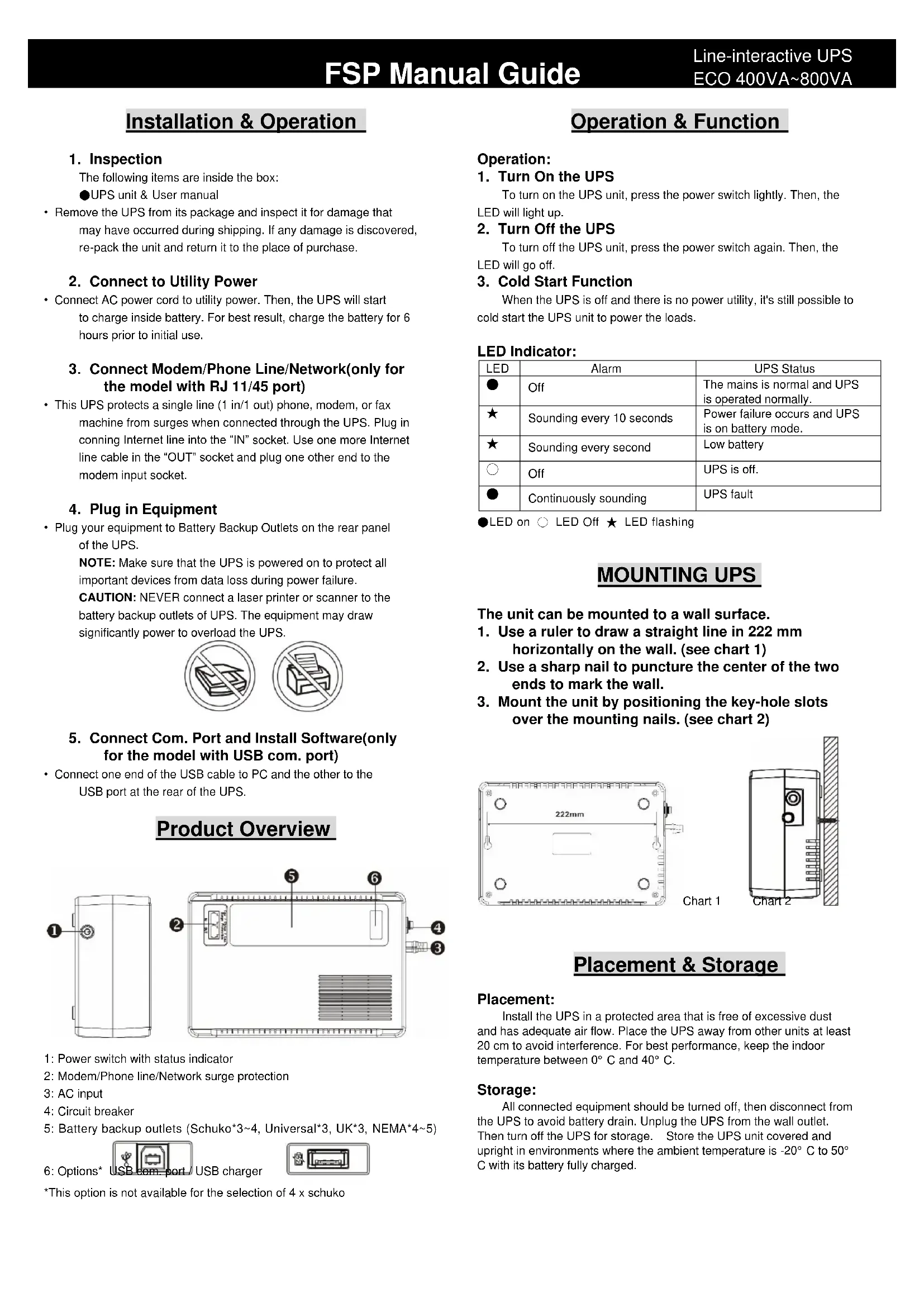

MODE D'EMPLOI Eco 800 FSP

Installation et fonctionnement

1. Inspection

Les éléments suivants sont à l'intérieur de l'emballage :

Onduleur & Manuel de l'utilisateur

• Retirez l'onduleur de son emballage et vérifie la présence de dommages ayant pu se produit pendant le transport. Si vous constatiez des dommages, remballez l'appareil et returnez-le au lieu d'achat.

2. Raccordement à l'alimentation secteur

• Raccordez le cordon d'alimentation CA à l'alimentation secteur. L'ondueur commence alors à charger la batterie interne. Pour les mêleurs résultats possibles, chargez la batterie pendant 6 heures avant la première utilisation.

3. Connectez modem / réseau (uniquement pour le modele avec port RJ 11/45)

• Cet onduleur protège un téléphone, un modem ou un télécopieur à une seule ligne (1 entrée / 1 sortie) des surtensions lorsqu'il est connecté à l'onduleur. Branchez la ligne Internet de connexion dans la prise «IN». Utilisez un autre cable de ligne Internet dans la prise «OUT» et branchez l'autre extrémite à la prise d'entrée du modem.

4. Branchement des équipements

• Branchez votre équipement aux prises de batterie de secours situées sur le panneau arrêté de l'onduleur.

REMARQUE: assurez-vous que l'onduleur est sous tension pour protéger tous les périhériques importants contre la perte de données en cas de panne de courant.

ATTENTION: NE branchez JAMAIS une imprimante laser ou un scanner aux prises de secours sur batterie de l'onduleur. L'équipment peut consommer une puissance considérable entre l'onduleur.

5. Connectez Com. Logiciel de port et d'installation (uniquement pour le modele avec port com. USB)

• Connectez une extrémité du cable USB au PC et l'autre au port USB situé à l'arrête de l'onduleur.

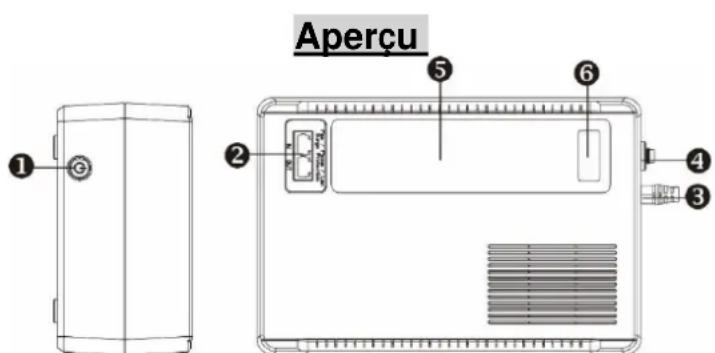

1: Interrupteur d'alimentation avec indicateur d'etat
2: protection contre les surtensions modem / ligne téléphonique / réseau
3: entree CA
4: disjoncteur
5: prises de secours pour batteries (Schuko * 3 ~ 4, universelles * 3, UK

• 3, NEMA * 4 ~ 5)

*Cette option n'est pas disponible pour la sélection de 4 x schuko

Opération et Fonction

Operation:

1. Allumez l'onduleur

Appuyez légèrement sur l'interrupteur d'alimentation. Ensuite, la LED s'allume.

2. Eteignez l'onduleur

Appuyez à nouveau sur l'interrupteur d'alimentation. Ensuite, le voyant s'eteindra.

3. Fonction de démarrage à froid

Lorsque l'onduleur est eteint et qu'il n'y a pas de service public, il est always possible de demarrer à froid l'onduleur pour alimenter les charges.

LED Indicator:

LED	Alarme	Statut UPS
●	De	Le secteur est normal et l'onduleur fonctionne normalement.
★	Sonnant toutes les 10 secondes	Une panne de courant se produit et l'onduleur est en mode batterie.
★	Sonnant chaque seconde	Batterie faible
○	De	UPS est étant.
●	Sonnant continuellement	Défaut de l'onduleur

L'unité peut être installée sur une surface murale.

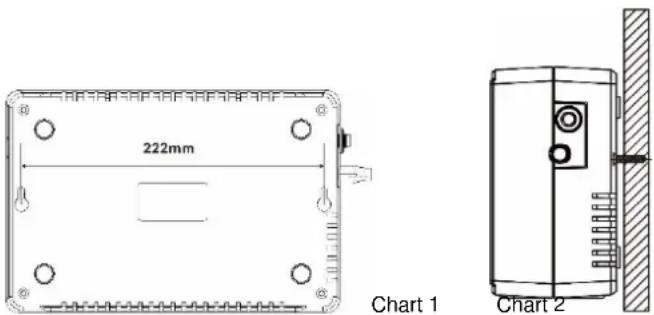

1. Utilisez une règle pour tracer une ligne droite horizontale au mur de 222 mm. (Chart 1)
2. Utilisez un clou pointu pour percer le centre des deux extrémités afin de marquer le mur.
3. Montez l'appareil en plaçant les fentes pour trous de serrure sur les clous de montage. (Chart 2)

Placement et stockage

Placement:

Installez l'ondulesur dans une zone protégée, exemple de poussière et ou l'air circule correctement. Eloignez l'ondulesur d'au moins 20 cm des autres unités pour éviter les interférences. Pour deicieures performances, maintenez la température interieure entre 0^ C et 40^ C.

Espace de rangement en cas de non-utilisation :

Tous les équipements connectés doivent être éteints, puis déconnectés de l'onduleur pour éviter de décharger la batterie. Débranchez l'onduleur de la prise murale. Ensuite, éteignez l'onduleur pour le stockage. Rangez l'onduleur couvert et droit dans des environnements où la température ambiente est comprise entre -20 ° C et 50 ° C avec la batterie complètement chargee.

Avertissement de sécurité

Ce manuel contient des instructions importantes à suivre lors de l'installation et de la maintenance de l'onduleur et des batteries.

• Cet onduleur utilise une tension qui peut être dangereuse. N'essayez pas de démonter l'appareil. L'appareil ne contient aucune piece pouvant être replacée par l'utilisateur. Seul le personnel de service d'usine peut effectuer des réparations.
• Cet équipement enchachieble de type A avec batterie deja installee par le fournisseur peut etre installe par un operateur et utilise par des personnes non initiaees.
• La prise secteur qui alimente l'onduleur doit etre installee a proximete de I'onduleur et doit etre facilement accessible.
• Pendant l'installation de cet équipement, vous devez vous assurer que la somme des courants de fuite de l'onduleur et des charges connectées ne dépasse pas 3,5 mA.
• Un branchement à un autre type de prise qu'une prise de terre à deux pôles et trois fils peut entraîner un risque de décharge électricité et enfreindre les réglementations électriques locales.
• En cas d'urgence, appuyez sur le bouton "ARRÉ T" et débranchez le cordon électrique de l'alimentation CA pour désactiver correctement l'onduleur.
• Ne laïsez pas des liquides ou un objet étranger pénétrer dans l'onduleur.
• Ne placez pas de boissons ou d'autres reçipients contenant un liquide sur ou à proximé de l'appareil.
• Cet apparéil est conçu pour une installation dans un environnement contrôné (température contrôlée, espace interieur exempt de polluants conducteurs). É vitez d'installer l'onduleur dans des endroits contenant de l'eau stagnante ou courante ou une humidité excessive.
• Ne branchez pas l'entrée de l'onduleur à sa propre sortie.
• Ne raccordez pas un bloc multiprise ou un parasurtenseur à l'onduleur.
• Ne raccordez pas d'appareils non informatiques, tels que des équipements medicaux, des équipements d'assistance respiratoire, des fours micro-ondes ou des aspirateurs à l'onduleur.
• Ne jetez pas les batteries dans un feu car elles peuvent exploser.
• Une batterie peut désenter un risque de décharge électrique et de courant de court-circuit élevé. Les précautions suivantes doivent être prises en intervenant sur les batteries :

1)Enlevez les montres, bagues ou autres objets métalliques de vos mains.
2)Utilisez des outils dotés de manches isolés.
3)Portez des gants et des bottes en caoutchouc.
4)Ne posez pas d'outils ou de pieces metalliques sur les batteries.
5)Débranchez la source de chargement avant de brancher ou de débrancher les bornes des batteries.
6) Éliminez la masse de la batterie lors de l'installation et de la maintenance pour réduire les risques d'électrocution.

• La tension de la batterie interne est 12 V CC. Batterie plombacide 6 cellules scelled.
• Debranche l'onduleur avant de le nettoyer et n'utilise pas de détergent liquide ou en vaporisateur.
• L'entretien des batteries doit être effectué ou supervise par du personnel connaissant les batteries et les précautions requises. Maintenez le personnel non autorisé à l'écart des batteries.
  Lors du remplacement des batteries, remplacez-les par le même

nome et le même type de batteries plomb-acide scelledes.

• N'ouvre pas et n'abí mez pas la ou les batteries. L'électrolyte libre est nocif pour la peau et les yeux. Cela peut être toxique.
• Attention, dangereux par décharge électrique. De plus, lorsque cet apparéil est débranché du secteur, une tension dangereuse peut toujours être presente via l'alimentation provenant de la batterie. L'alimentation de la batterie doit donc être débranchée aux pôles + et - aux connecteurs de la batterie lorsque des travaux de maintenance ou d'entretien à l'intérieur de l'onduleur sont nécessaires.
• Pour réduire le risque de surchauffe de l'onduleur, ne couvrez pas les orifices de refroidissement de l'onduleur et évitez d'exposer l'appareil à la lumière directe du soleil ou d'insteller l'appareil à proximé d'appareils dégageant de la chaleur tels qu'un radiateur ou un fournveau.

Dépannage

Problème	Cause possible	Solutions
Rien ne s'affiche à l'écran.	L'onduleur n'est pas allumé.	Appuyez à nouveau sur l'interrupteur d'alimentation pour allumer l'onduleur.
	La tension de la batterie est trop BASSE.	Chargez la batterie au moins 6 heures.
	Panne de la batterie.	Remplacez la batterie.
L'onduleur est toujours en mode batterie.	Cordon d'alimentation mal branché.	Rebranchez le cordon d'alimentation
L'onduleur émet des bips en continu.	Veuillez consulter le code de panne pour plus de détails.	Veuillez consulter le code de panne pour plus de détails.
Temps de sauvegarde trop court.	La tension de la batterie est trop BASSE.	Chargez la batterie au moins 6 heures.
	Surcharge.	Retirez des charges non nécessaires. Avant de rebranchez l'équipement, veuillez vérifier que la charge correspond à la capacité de l'onduleur indiquée dans les specifications.
	Défaut de la batterie.	Remplacez la batterie.

En cas de situations anormales non repertoriées ci-dessus, contactez immédiatement le service technique.

Specification
400/VA600VA/800VA

MODELE	400	600	800
CAPACITÉ	400VA/240W	600VA/360W	800VA/480W
Tension d'entrée	220/230/240 V CA
Plage de tensiond'entrée	140-290 V CA
Régulation de latension de sortie	± 10%(Mode bat.)
Temps de transfert	Typique 2-6 ms
Forme d'onde	Onde sinusovi'dale simulée
Type de batterie	12V/4.5Ah	12V/5Ah	12V/5Ah
Nombre debatteries	1	1	1
Temps de chargement	4 heures pour récapacérer 90 % de la capacité
Dimensions (mm)	245 x 163 x 90
Poids net (kg)	3.5	4.0	4.5
Humidité	0-90% HR @ 0-40°C sans condensation)
Niveau de bruit	Moins de 40 dB

*Les specifications peuvent être modifiées sans préavis.
