iFP 1500 - Alimentation d'énergie non interruptible FSP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	FSP
Modèle	iFP 1500
Capacité	1500 VA / 900 W
Tension d'entrée	220/230/240 V CA
Plage de tension d'entrée	140-290 V CA
Régulation de la tension de sortie	± 10 % (mode batterie)
Temps de transfert	Typique 2-6 ms
Forme d'onde	Onde sinusoïdale simulée
Type de batterie	Plomb-acide scellée, 12 V / 9 Ah, 2 batteries
Temps de chargement	4-6 heures pour 90 % de capacité
Protection	Parasurtenseur, court-circuit, surcharge, surchauffe
Affichage	Écran LCD tactile
Ports	Prise de batterie de secours, entrée CA, port USB, protection contre les surtensions
Dimensions (L x l x H)	320 x 130 x 182 mm
Poids net	10,4 kg
Humidité de fonctionnement	0-90 % HR (sans condensation)
Niveau sonore	Moins de 40 dB
Entretien	Débrancher avant nettoyage ; ne pas utiliser de détergent liquide ou en vaporisateur
Sécurité	Ne pas démonter ; risque de choc électrique ; batterie remplaçable par un professionnel
Accessoires inclus	Cordon d'alimentation CA, manuel d'utilisation

FOIRE AUX QUESTIONS - iFP 1500 FSP

Comment installer l'onduleur FSP iFP 1500 ?

Déballez l'onduleur et vérifiez qu'il n'est pas endommagé. Branchez le cordon d'alimentation CA à une prise secteur. Chargez la batterie pendant au moins 6 heures avant la première utilisation. Branchez vos équipements aux prises de secours sur le panneau arrière. Allumez l'onduleur en appuyant sur l'interrupteur.

Quelle est la capacité de la batterie du iFP 1500 ?

L'onduleur utilise deux batteries plomb-acide scellées de 12 V / 9 Ah chacune. La tension interne est de 12 V CC.

Combien de temps faut-il pour recharger la batterie ?

Le temps de charge est de 4 à 6 heures pour récupérer 90 % de la capacité de la batterie. Une charge complète initiale de 6 heures est recommandée.

Que signifie le code d'erreur 02 affiché à l'écran ?

Le code 02 indique une panne due à une surcharge. Débranchez toutes les charges de sortie et redémarrez l'onduleur. Si le problème persiste, contactez un technicien.

Puis-je brancher une imprimante laser sur l'onduleur ?

Non, ne branchez jamais d'imprimante laser ou de scanner sur les prises de secours. Ces appareils consomment une puissance élevée et peuvent surcharger l'onduleur.

Que faire si l'onduleur émet des bips continus ?

Les bips continus indiquent une alarme de panne. Consultez le tableau des codes de panne sur l'écran LCD. Les codes possibles incluent court-circuit (01), surcharge (02), batterie déchargée (04), etc. Suivez les solutions indiquées ou contactez un technicien.

Comment entretenir l'onduleur FSP iFP 1500 ?

Débranchez l'onduleur avant de le nettoyer. Utilisez un chiffon sec ; n'utilisez pas de détergent liquide ou en vaporisateur. Ne couvrez pas les orifices de refroidissement. Évitez l'exposition directe au soleil et aux sources de chaleur.

Quelles sont les précautions de sécurité à respecter ?

Ne démontez pas l'appareil ; il ne contient aucune pièce réparable par l'utilisateur. Utilisez une prise de terre. Ne branchez pas d'appareils non informatiques (médicaux, micro-ondes, etc.). Débranchez la source d'alimentation avant d'intervenir sur la batterie. Portez des gants et des outils isolés.

Comment remplacer la batterie de l'onduleur ?

Le remplacement de la batterie doit être effectué par un personnel qualifié. Utilisez le même type et nombre de batteries (plomb-acide scellées, 12 V / 9 Ah). Débranchez l'onduleur du secteur et déconnectez les bornes + et - avant toute intervention.

Quelle est la tension de sortie en mode batterie ?

En mode batterie, la tension de sortie est régulée à ±10 % de la tension nominale (220/230/240 V CA). La forme d'onde est une onde sinusoïdale simulée.

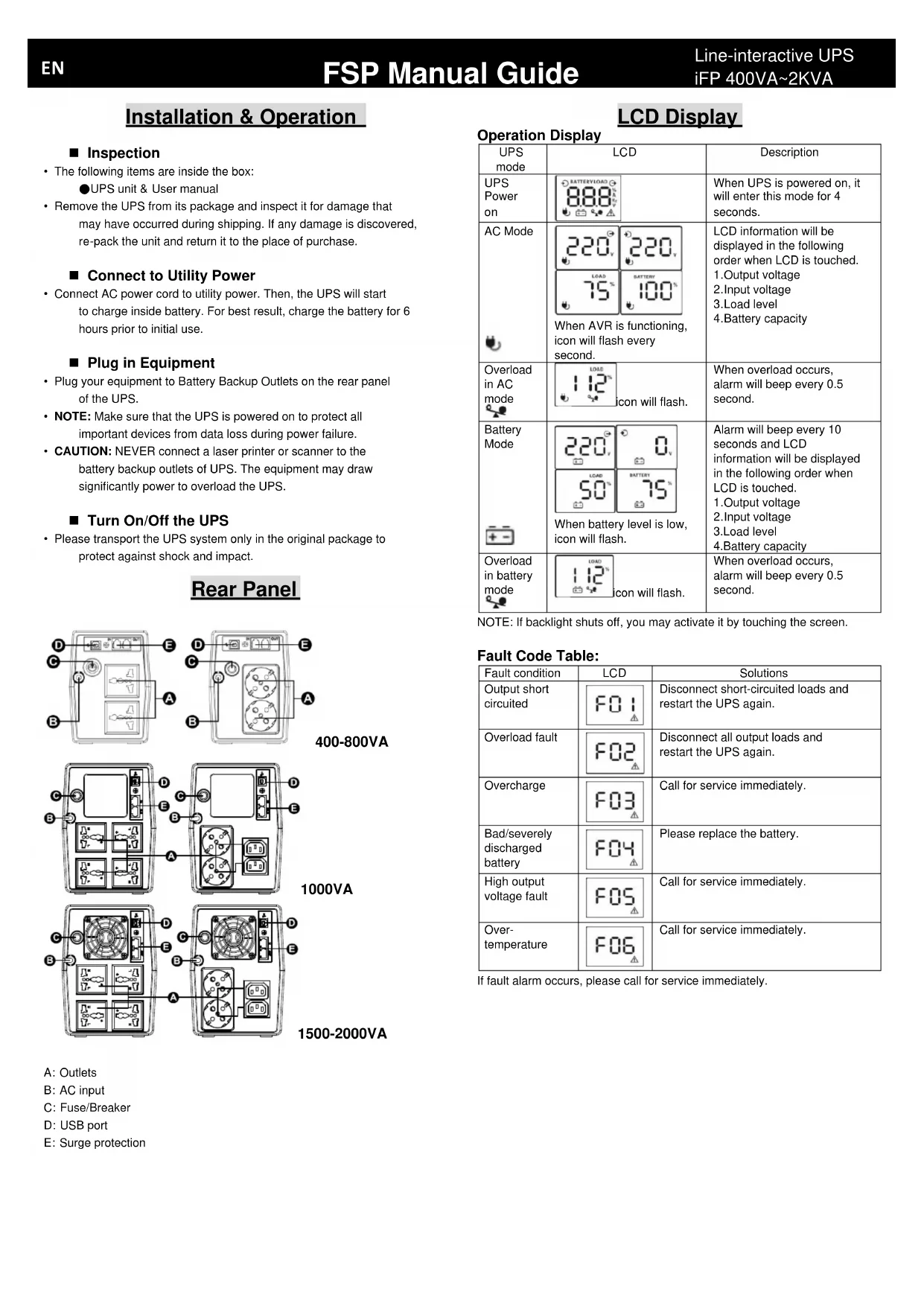

MODE D'EMPLOI iFP 1500 FSP

Installation et fonctionnement

■ Inspection

- Les éléments suivants sont à l'intérieur de l'emballage :

●Onduleur & Manuel de l'utilisateur

- Retirez l'onduleur de son emballage et vérifiez la présence de dommages ayant pu se produire pendant le transport. Si vous constatez des dommages, remballez l'appareil et retournez-le au lieu d'achat.

■ Raccordement à l'alimentation secteur

- Raccordez le cordon d'alimentation CA à l'alimentation secteur. L'onduleur commence alors à charger la batterie interne. Pour de meilleurs résultats possibles, chargez la batterie pendant 6 heures avant la première utilisation.

■ Branchement des équipements

- Branchez votre équipement aux prises de batterie de secours situées sur le panneau arrière de l'onduleur.

- REMARQUE: assurez-vous que l'onduleur est sous tension pour protéger tous les périphériques importants contre la perte de données en cas de panne de courant.

- ATTENTION: NE branchez JAMAIS une imprimante laser ou un scanner aux prises de secours sur batterie de l'onduleur. L'équipement peut consommer une puissance considérable entraî nant la surcharge de l'onduleur.

■ Allumer/É teindre l'onduleur

- Pour allumer l'onduleur, appuyez légèrement sur l'interrupteur d'alimentation. Les voyants LED ou l'écran LCD s'allument. Pour éteindre l'onduleur, appuyez à nouveau sur l'interrupteur d'alimentation. L'écran s'éteint.

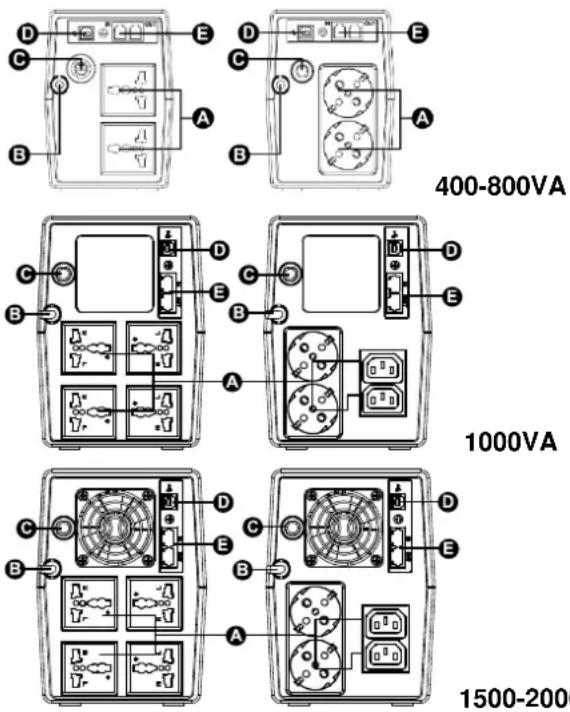

Panneau arrière

400-800VA 1000VA 1500-2000

A: points de vente
B: entrée CA
C: Fusible / Disjoncteur
D: port USB
E: protection contre les surtensions

Affichage LCD

É cran de fonctionnement

Onduleur Mode	LCD		Description
Onduleur Mise sous tension			Lorsque l'onduleur est mis sous tension, il accède à ce mode pendant 4 secondes.
Mode CA		220v	Les informations de l'écran tactile LCD sont affichées dans l'ordre suivant à chaque pression :1.Tension de sortie2.Tension d'entrée3.Niveau de charge4.Capacité de la batterie
		BATTERY100%
		'Ricôneutes les
L'icône de surcharge en mode CA		clignote.	Lorsqu'une surcharge se produit, l'alarme émet un bip toutes les 0,5 secondes.
Mode batterie		0v	L'alarme émet un bip toutes les 10 secondes et les informations de l'écran LCD sont affichées dans l'ordre suivant à chaque pression :1.Tension de sortie2.Tension d'entrée3.Niveau de charge4.Capacité de la batterie
		BATTERY75°
		iveau de la faible, note.
L'icône de surcharge en mode batterie		clignote.	Lorsqu'une surcharge se produit, l'alarme émet un bip toutes les 0,5 secondes.

REMARQUE : Si le rétroéclairage s'éteint, vous pouvez l'activer en touchant l'écran.

Tableau des codes de panne :

Situation de panne	LCD	Solutions
Sortie en court-circuit	01△	Débranchez les charges en court-circuit et redémarrez à nouveau l'onduleur.
Panne due à une surcharge	02△	Débranchez toutes les charges de sortie et redémarrez à nouveau l'onduleur.
Surcharge	03△	Contactez immédiatement un technicien de service.
Batterie mal ou fortement déchargée	04△	Contactez immédiatement un technicien de service.
Panne due à une tension de sortie élevée	05△	Veuillez remplacer la batterie.
Surchauffe	06△	Contactez immédiatement un technicien de service.

Si une alarme de panne se déclenche, veuillez contacter immédiatement un technicien de service.

Avertissement de sécurité

- Cet onduleur utilise une tension qui peut être dangereuse. N'essayez pas de démonter l'appareil. L'appareil ne contient aucune pièce pouvant être remplacée par l'utilisateur. Seul le personnel de service d'usine peut effectuer des réparations.

- Cet équipement enfichable de type A avec batterie déjà installée par le fournisseur peut être installé par un opérateur et utilisé par des personnes non initiées.

- La prise secteur qui alimente l'onduleur doit être installée à proximité de l'onduleur et doit être facilement accessible.

- Pendant l'installation de cet équipement, vous devez vous assurer que la somme des courants de fuite de l'onduleur et des charges connectées ne dépasse pas 3,5 mA.

- Un branchement à un autre type de prise qu'une prise de terre à deux pôles et trois fils peut entraî ner un risque de décharge électrique et enfreindre les réglementations électriques locales.

- En cas d'urgence, appuyez sur le bouton "ARRÊ T" et débranchez le cordon électrique de l'alimentation CA pour désactiver correctement l'onduleur.

- Ne laissez pas des liquides ou un objet étranger pénétrer dans l'onduleur.

- Ne placez pas de boissons ou d'autres récipients contenant un liquide sur ou à proximité de l'appareil.

- Cet appareil est conçu pour une installation dans un environnement contrôlé (température contrôlée, espace intérieur exempt de polluants conducteurs). É vitez d'installer l'onduleur dans des endroits contenant de l'eau stagnante ou courante ou une humidité excessive.

- Ne branchez pas l'entrée de l'onduleur à sa propre sortie.

- Ne raccordez pas un bloc multiprise ou un parasurtenseur à l'onduleur.

- Ne raccordez pas d'appareils non informatiques, tels que des équipements médicaux, des équipements d'assistance respiratoire, des fours micro-ondes ou des aspirateurs à l'onduleur.

- Ne jetez pas les batteries dans un feu car elles peuvent exploser.

- La tension de la batterie interne est 12 V CC. Batterie plombacide 6 cellules scellée.

- Une batterie peut présenter un risque de décharge électrique et de courant de court-circuit élevé. Les précautions suivantes doivent être prises en intervenant sur les batteries :

1) Enlevez les montres, bagues ou autres objets métalliques de vos mains.

2) Utilisez des outils dotés de manches isolés.

3) Portez des gants et des bottes en caoutchouc.

4) Ne posez pas d'outils ou de pièces métalliques sur les batteries.

5) Débranchez la source de chargement avant de brancher ou de débrancher les bornes des batteries.

- L'entretien des batteries doit être effectué ou supervisé par du personnel connaissant les batteries et les précautions requises. Maintenez le personnel non autorisé à l'écart des batteries.

- Lors du remplacement des batteries, remplacez-les par le même nombre et le même type de batteries plomb-acide scellées.

- N'ouvrez pas et n'abî mez pas la ou les batteries. L'électrolyte libéré est nocif pour la peau et les yeux. Cela peut être toxique.

- Attention, dangereux par décharge électrique. De plus, lorsque cet appareil est débranché du secteur, une tension dangereuse peut toujours être présente via l'alimentation provenant de la batterie. L'alimentation de la batterie doit donc être débranchée aux pôles + et - aux connecteurs de la batterie lorsque des travaux de maintenance ou d'entretien à l'intérieur de l'onduleur sont nécessaires.

- Pour réduire le risque de surchauffe de l'onduleur, ne couvrez pas les orifices de refroidissement de l'onduleur et évitez d'exposer l'appareil à la lumière directe du soleil ou d'installer l'appareil à proximité d'appareils dégageant de la chaleur tels qu'un radiateur ou un fourneau.

- Débranchez l'onduleur avant de le nettoyer et n'utilisez pas de détergent liquide ou en vaporisateur.

Dépannage

Problème	Cause possible	Solutions
Rien ne s'affiche à l'écran.	L'onduleur n'est pas allumé.	Appuyez à nouveau sur l'interrupteur d'alimentation pour allumer l'onduleur.
	La tension de la batterie est trop basse.	Chargez la batterie au moins 6 heures.
	Panne de la batterie.	Remplacez la batterie.
L'onduleur est toujours en mode batterie.	Cordon d'alimentation mal branché.	Rebranchez le cordon d'alimentation
L'onduleur émet des bips en continu.	Veuillez consulter le code de panne pour plus de détails.	Veuillez consulter le code de panne pour plus de détails.
Temps de sauvegarde trop court.	La tension de la batterie est trop basse.	Chargez la batterie au moins 6 heures.
	Surcharge.	Retirez des charges non nécessaires. Avant de rebranchez l'équipement, veuillez vérifier que la charge correspond à la capacité de l'onduleur indiquée dans les spécifications.
	Défaut de la batterie.	Remplacez la batterie.

spécification

400VA/600VA/800VA

MODÈ LE	iFP400	iFP 600	iFP 800
CAPACITÉ	400VA/240W	600VA/360W	800VA/480W
Tension d'entrée	220/230/240 V CA
Plage de tension d'entrée	140-290 V CA
Régulation de la tension de sortie	± 10%(Mode bat.)
Temps de transfert	Typique 2-6 ms
Forme d'onde	Onde sinusoi dale simulée
Type de batterie	12V/4.5Ah	12V/7Ah	12V/9Ah
Nombre de batteries	1	1	1
Temps de chargement	4 heures pour récupérer 90 % de la capacité
Dimensions (mm)	300 x 101 x 142
Poids net (kg)	3.55	4.25	4.9
Humidité	0-90% HR @ 0-40°C sans condensation)
Niveau de bruit	Moins de 40 dB

*Les spécifications peuvent être modifiées sans préavis.

1000VA/1500VA/2000VA

MODÈ LE	iFP 1000	iFP 1500	iFP 2000
CAPACITÉ	1000VA/600W	1500VA/900W	2000VA/1200W
Tension d'entrée	220/230/240 V CA
Plage de tensiond'entrée	140-290 V CA
Régulation de latension de sortie	± 10%(Mode bat.)
Temps de transfert	Typique 2-6 ms
Forme d'onde	Onde sinusoi dale simulée
Type de batterie	12V/7Ah	12V/9Ah	12V/9Ah
Nombre de batteries	2	2	2
Temps dechargement	4-6 heures pour récupérer 90 % de la capacité
Dimensions (mm)	320 x 130 x 182
Poids net (kg)	8.2	10.4	11
Humidité	0-90% HR @ 0-40°C sans condensation)
Niveau de bruit	Moins de 40 dB

*Les spécifications peuvent être modifiées sans préavis.
