Champ Tower 2K 2000VA - Alimentation d'énergie non interruptible FSP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (onduleur)
Marque	FSP
Modèle	Champ Tower 2K 2000VA
Capacité	2000 VA / 1800 W
Tension d'entrée	208/220/230/240 V CA (plage 120-300 V CA selon charge)
Tension de sortie	208/220/230/240 V CA (régulation ±1 %)
Fréquence	50/60 Hz (mode batterie : ±0,25 Hz ou ±0,3 Hz)
Type de batterie	Plomb-acide scellé, 12 V / 9 Ah, 4 unités
Temps de charge	4 heures pour 90 % de capacité
Dimensions (LxPxH)	379 x 145 x 220 mm
Poids net	17 kg
Niveau sonore	Inférieur à 50 dBA à 1 m
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	20 à 90 % HR (sans condensation)
Connectivité	Port USB, RS-232, emplacement pour carte SNMP/AS400
Protection intégrée	Surcharge, court-circuit, surchauffe, batterie faible, défaillance chargeur
Fonctions principales	Double conversion en ligne, écran LCD, arrêt automatique, gestion via logiciel
Sécurité	Prise avec terre, arrêt d'urgence, isolation galvanique en mode batterie
Entretien	Batterie remplaçable (durée de vie 3-5 ans à 25 °C), recharge périodique en stockage
Pièces détachées	Batterie (12 V/9 Ah), fusible (type et ampérage d'origine)

FOIRE AUX QUESTIONS - Champ Tower 2K 2000VA FSP

Comment installer l'onduleur Champ Tower 2K 2000VA ?

Placez l'onduleur dans un endroit propre, sec et bien ventilé, à l'abri de la lumière directe du soleil. Branchez-le sur une prise murale avec terre. Avant toute connexion, chargez les batteries pendant 4 heures sans charge connectée. Branchez ensuite vos équipements sur les prises de sortie.

Quels appareils puis-je connecter à cet onduleur ?

Vous pouvez connecter des équipements informatiques et électroniques sensibles. Évitez les appareils à forte puissance comme les imprimantes laser ou les sèche-cheveux, qui peuvent provoquer une surcharge. La puissance maximale est de 1800 W.

Que faire en cas de surcharge ?

L'onduleur émettra une alarme sonore (deux bips par seconde) et l'icône de surcharge clignotera sur l'écran. Débranchez immédiatement certains équipements pour réduire la charge en dessous de 1800 W. Si la surcharge persiste, l'onduleur peut s'éteindre.

Comment remplacer la batterie ?

Avant tout remplacement, débranchez l'onduleur du secteur et éteignez-le. Retirez le capot avant (selon modèle). Débranchez les câbles de la batterie usagée et remplacez-la par une batterie identique (12 V/9 Ah, 4 unités). Refermez le capot et rechargez l'onduleur pendant 4 heures. Confiez le remplacement à un professionnel si vous n'êtes pas à l'aise.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la charge connectée. À pleine charge (1800 W), elle est d'environ quelques minutes. À mi-charge, elle peut atteindre 10 à 15 minutes. Pour une autonomie plus longue, optez pour le modèle à longue autonomie ou réduisez la charge.

Comment utiliser le logiciel de surveillance ?

Insérez le CD fourni dans votre ordinateur et installez le logiciel. Connectez l'onduleur via le port USB ou RS-232. Le logiciel permet de configurer l'arrêt automatique du système en cas de panne secteur et de surveiller l'état de l'onduleur.

Que signifient les codes d'erreur sur l'écran LCD ?

Par exemple, le code 01 indique un échec de démarrage du bus, 43 une surcharge, 41 une surchauffe. Consultez le manuel pour la liste complète. En cas d'erreur persistante, contactez le service après-vente.

Puis-je utiliser l'onduleur sans le brancher sur le secteur ?

Oui, l'onduleur peut fonctionner sur ses batteries internes. Appuyez sur le bouton MARCHE pendant 2 secondes pour l'allumer. Les prises de sortie seront alimentées par la batterie. Attention, l'autonomie est limitée.

Comment stocker l'onduleur sur une longue période ?

Avant stockage, chargez l'onduleur pendant 5 heures. Stockez-le dans un endroit frais et sec, à l'abri de l'humidité. Rechargez les batteries tous les 3 mois pendant 1 à 2 heures pour éviter une décharge profonde.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché sur une prise secteur fonctionnelle. Assurez-vous que le fusible n'a pas sauté. Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer vous-même l'appareil.

MODE D'EMPLOI Champ Tower 2K 2000VA FSP

Veuillez respecter strictement tous les avertissements et toutes les instructions de fonctionnement de ce manuel. Conservez correctement ce manuel et lisez attentivement les instructions suivantes avant d'installer l'appareil. N'utilisez pas cet appareil avant d'avoir lu attentivement toutes les informations de sécurité et toutes les instructions de fonctionnement.

1-1. Transport

- Veuillez transporter l'onduleur uniquement dans l'emballage d'origine pour le protéger contre les chocs et les impacts.

1-2. Préparation

• De la condensation peut apparaî tre si l'onduleur est déplacé directement d'un environnement froid à un environnement chaud. L'onduleur doit être absolument sec avant d'être installé. Veuillez laisser au moins deux heures pour que l'onduleur s'acclimate à l'environnement.
• N'installez pas l'onduleur à proximité de l'eau ou dans des environnements humides.
• N'installez pas l'onduleur dans un lieu où il serait exposé à la lumière directe du soleil ou à proximité d'un appareil de chauffage.
• Ne bloquez pas les orifices de ventilation du boî tier de l'onduleur.
• L'onduleur doit être installé dans une pièce propre
• Effectuez un chargement de batteries pendant 4h à vide (sans équipement de connectés) avant toute connexion

1-3. Installation

• Ne branchez pas d'équipements ou d'appareils qui causeraient une surcharge de l'onduleur (par exemple des imprimantes laser) sur les prises de sortie de l'onduleur.
• Placez les câbles de manière à ne pas pouvoir marcher ou trébucher dessus.
• Ne branchez pas d'appareils ménagers tels qu'un sèche-cheveux sur les prises de sortie de l'onduleur.
• L'onduleur peut être utilisé par des personnes sans expérience préalable.
• Branchez uniquement l'onduleur sur une prise anti-choc raccordée à la terre qui doit être facilement accessible et proche de l'onduleur.
• Veuillez utiliser uniquement un câble secteur avec homologation VDE et marquage CE (par exemple le câble secteur de votre ordinateur) pour raccorder l'onduleur à une prise de l'installation électrique du bâtiment (prise anti-choc).
• Veuillez utiliser uniquement des câbles électriques avec homologation VDE et marquage CE pour raccorder les charges à l'onduleur.
• Lors de l'installation de l'équipement, il convient de s'assurer que la somme du courant de fuite de l'onduleur et des appareils connectés ne dépasse pas 3,5 mA.

1-4. Fonctionnement

• Ne débranchez pas le câble secteur de l'onduleur ou de la prise de l'installation électrique du bâtiment (prise anti-choc) pendant le fonctionnement car cela annulerait la mise à la terre de protection de l'onduleur et de toutes les charges raccordées.
• L'onduleur dispose de sa propre source de courant interne (batteries). Les prises de sortie ou le bornier de sortie de l'onduleur peuvent être sous tension même si l'onduleur n'est pas branché sur une prise de l'installation électrique du bâtiment.
• Afin de débrancher complètement l'onduleur, appuyez d'abord sur le bouton OFF/Enter pour débrancher le secteur.
• Empêchez les fluides et les autres objets étrangers de pénétrer à l'intérieur de l'onduleur.

1-5. Maintenance, service et pannes

• L'onduleur fonctionne avec des tensions dangereuses. Les réparations doivent uniquement être effectuées par du personnel de maintenance qualifié.
• Attention - risque de décharge électrique. Même après avoir débranché l'appareil du secteur (prise de l'installation électrique du bâtiment), les composants à l'intérieur de l'onduleur sont toujours raccordés à la batterie, sous tension et dangereux.
• Avant d'effectuer tout type de réparation et/ou de maintenance, débranchez les batteries et vérifiez qu'aucun courant n'est présent et qu'aucune tension dangereuse n'existe dans les bornes des condensateurs à grande capacité tels que les condensateurs BUS.
• Seules les personnes ayant une connaissance suffisante des batteries et des mesures de précaution requises peuvent remplacer les batteries et superviser les opérations. Les personnes non autorisées doivent être maintenues à l'écart des batteries.
• Attention - risque de décharge électrique. Le circuit de la batterie n'est pas isolé de la tension d'entrée. Des tensions dangereuses peuvent être présentes entre les bornes de la batterie et la terre.

Avant de toucher, veuillez vérifier qu'aucune tension n'est présente !

- Les batteries peuvent causer une décharge électrique et contenir un fort courant de court-circuit. Veuillez prendre les mesures de précaution indiquées ci-dessous et toute autre mesure nécessaire lorsque vous travaillez avec les batteries :

enlevez les montres, bagues et autres objets métalliques utilisez uniquement des outils avec des manches et des poignées isolés.

• Lors du remplacement des batteries, installez le même nombre et le même type de batteries.
• N'essayez pas de vous débarrasser des batteries en les brûlant. Cela peut causer l'explosion des batteries.
• N'ouvrez pas et ne détruissez pas les batteries. L'électrolyte qui s'échappe peut causer des blessures à la peau et aux yeux. Il peut être toxique.
• Veuillez remplacer le fusible uniquement par le même type et le même ampérage afin d'éviter tout risque d'incendie.
• Ne démontez pas l'onduleur.

■ Installation et configuration

REMARQUE : Avant l'installation, veuillez contrôler l'appareil. Assurez-vous qu'aucun élément à l'intérieur de l'emballage n'est endommagé. Veuillez conserver l'emballage d'origine en lieu sûr pour une utilisation ultérieure.

REMARQUE : Il existe deux types d'onduleurs on-line : les modèles standard et les modèles à longue autonomie. Veuillez consulter le tableau des modèles suivant. Pour plus d'informations sur la vue du panneau arrière, veuillez consulter le manuel d'utilisation.

Modèle	Type	Modèle	Type
1K	Modèle standard	1KL	Modèle à longue autonomie
2K		2KL
3K		3KL

Configuration de l'onduleur

É tape 1 : Les câbles des batteries de l'onduleur type rack et du modèle à longue autonomie ne sont pas raccordés. Veuillez d'abord les raccorder avant utilisation.

É tape 2 : Raccordement à l'entrée de l'onduleur

Branchez l'onduleur uniquement sur une prise à deux pôles, trois fils et raccordée à la terre. É vitez d'utiliser des rallonges.

É tape 3 : Raccordement à la sortie de l'onduleur

Pour les sorties de type prise, branchez simplement les appareils sur les prises.

Pour les entrées ou les sorties de type borne, veuillez suivre les étapes ci-dessous pour la configuration du câblage :

1. Enlevez le petit couvercle du bornier
2. Il est conseillé d'utiliser des cordons électriques AWG14 ou 2,1 mm ^2 pour 3 KVA (Modèles 208/220/230/240 V CA). Il est conseillé d'utiliser des cordons électriques AWG12-10 ou 3,3 mm ^2 -5,3 mm ^2 pour 3 KVA (Modèles 110/115/120/127 V CA). Veuillez également installer un disjoncteur (40 A) entre les entrées secteur et CA de l'onduleur en 3 KVA (Modèles 110/115/120/127 V CA) pour un fonctionnement en toute sécurité.
3. Après avoir terminé la configuration du câblage, veuillez vérifier si les fils sont solidement fixés.
4. Remettez le petit couvercle sur le panneau arrière.

É tape 4 : Connexion de communication Port de communication

USB port

Port USB

Port RS-232

Emplacement intelligent

L'onduleur est équipé d'un emplacement intelligent, idéal pour une carte SNMP ou AS400. L'installation d'une carte SNMP ou AS400 dans l'onduleur procure des options avancées de communication et de surveillance. Le port USB et le port RS-232 ne peuvent pas fonctionner en même temps.

É tape 5 : Allumer l'onduleur

Appuyez pendant deux secondes sur le bouton MARCHE/Muet du panneau avant pour mettre l'onduleur sous tension. Remarque : La batterie se charge complètement pendant les cinq premières heures de fonctionnement normal. Ne vous attendez pas à disposer de la pleine capacité de fonctionnement des batteries pendant cette période de charge initiale.

É tape 6 : Installation du logiciel

Pour une protection optimale du système informatique, installez le logiciel de surveillance de l'onduleur afin de configurer complètement l'arrêt de l'onduleur. Vous pouvez insérer le CD fourni dans le lecteur de CD-ROM pour installer le logiciel de surveillance.

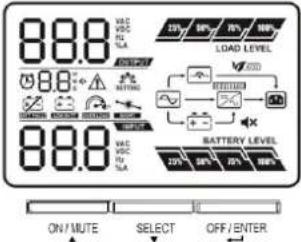

■ Fonctionnement de l'écran LCD et des boutons

80.8 VAC VDC RL TLA LOAD LEVEL ON/MUTE SELECT OFF/ENTER 80.8 VAC VDC RL TLA BATTERY LEVEL ON MUTE 20% 50% 70% 100% 120% 140% 160% 180% 200% 220% 240% 260% 280% 300% 320% 340% 360% 380% 400% 420% 440% 460% 480% 500% 520% 540% 560% 580% 600% 620% 640% 660% 680% 700% 720% 740% 760% 780% 800%

Fonctionnement/réglage détaillé et icônes d'indication de l'écran LCD. Veuillez consulter le manuel d'utilisation.

■ Indicateur d'avertissement

Avertissement	Icône (clignotante)		Alarme
Surcharge			Retentit deux fois toutes les secondes
Batterie faible			Sonnerie toutes les secondes
La batterie n'est pas branchée
Surcharge
Surchauffe
Défaillance du chargeur
Panne de la batterie
Hors plage de tension de dérivation
Fréquence de dérivation instable
Erreur EEPROM

■ Codes de référence des pannes

É vénement de panne	Code de panne	Icône	É vénement de panne	Code de panne	Icône
É chec démarrage bus	01	X	Court-circuit sortie onduleur	14
Surtension bus	02	X	Tension batterie trop élevée	27
Sous-tension bus	03	X	Tension batterie trop basse	28
Déséquilibre bus	04	X	Surchauffe	41	X
É chec démarrage progressif onduleur	11	X	Surcharge	43
Tension onduleur élevée	12	X	Défaillance du chargeur	45	X
Tension onduleur basse	13	X

■ Stockage et maintenance

Fonctionnement

L'onduleur ne contient aucune pièce pouvant être réparée par l'utilisateur. Si la durée de vie des batteries (3 à 5 ans à une température ambiante de 25 °C) a été dépassée, les batteries doivent être remplacées. Dans ce cas, veuillez contacter votre revendeur.

Assurez-vous d'envoyer la batterie usagée à un centre de recyclage ou expédiez-la à votre revendeur dans l'emballage de la batterie de remplacement.

Stockage

Avant le stockage, chargez l'onduleur 5 heures. Stockez l'onduleur en le maintenant couvert et à la verticale dans un lieu frais et sec. Pendant le stockage, rechargez la batterie conformément au tableau suivant :

Température de stockage	Fréquence des recharges	Durée de chargement
-25°C - 40°C	Tous les 3 mois	1-2 heures
40°C - 45°C	Tous les 3 mois	1-2 heures

■ Spécifications

Champ Tour 1\~3K

MODE LE	1K(L)*	2K(L)*	3K(L)*
CAPACITÉ *	1000 VA/900 W	2000 VA/1800 W	3000 VA/2700 W
ENTRÉ E
Tension	208 / 220 / 230 / 240 V CA
Plage de tension	120-300 V CA (Basé sur une charge à 50 %)160-280 V CA (Basé sur une charge à 100 %)
Fréquence	40~70 Hz
SORTIE
Tension	208 / 220 / 230 / 240 V CA
Régulation	± 1 %
Fréquence	47~53 Hz ou 57~63 Hz (Gamme synchronisée)50 Hz ± 0,25 Hz ou 60 Hz ± 0,3 Hz (Mode batt.)
Eff. (Mode CA)	88 %	88 %	90 %
Eff. (Mode bat)	83 %	87 %	88 %
Batterie
Type/ Nombre	12 V/9 Ah *2	12 V/9 Ah *4	12 V/9 Ah *6
Temps de charge	4 heures pour récupérer 90 % de la capacité
Capacité	1,0 A pour modèle standard1 A / 2 A / 4 A / 6 A (Réglable) pour modèle à longue autonomie
Vol. charge	27,4 V CC ± 1 %	54,7 V CC ± 1 %	82,1 V CC ± 1 %
PHYSIQUE ET ENVIRONNEMENT
Humidité	20-90 % HR @ 0-40°C (sans condensation)
Niveau de bruit	Inférieur à 50 dBA @ 1 mètre
PxlxH (mm)	282x145x220*282x145x220	379x145x220*379x145x220	421x190x318*397x145x220
Poids net (kg)	9,8/*4,1	17/*6,8	27,6/*7,4
GESTION
RS-232 / USB	Prend en charge les systèmes Windows, Linux et MAC
Gestion SNMP	optionnelle depuis gestionnaire SNMP/navigateur Web

*Facteur de puissance du modèle à longue autonomie : 0,8

**Les spécifications du produit peuvent être modifiées sans préavis

Champ Rack 1\~3K

MODÈ LE	1K(L)*	2K(L)*	3K(L)*
CAPACITÉ *	1000 VA/900 W	2000 VA/1800 W	3000 VA/2700 W
ENTRE E
Tension	208 / 220 / 230 / 240 V CA
Plage de tension	120-300 V CA (Basé sur une charge à 50 %)160-280 V CA (Basé sur une charge à 100 %)
Fréquence	40~70 Hz
SORTIE
Tension	208 / 220 / 230 / 240 V CA
Régulation	± 1 %
Fréquence	47~53 Hz ou 57~63 Hz (Gamme synchronisée)50 Hz ± 0,25 Hz ou 60 Hz ± 0,3 Hz (Mode batt.)
Eff. (Mode CA)	88 %	89 %	90 %
Eff. (Mode bat)	83 %	87 %	88 %
Batterie
Type/ Nombre	12 V/9 Ah *2	12 V/9 Ah *4	12 V/9 Ah *6
Temps de charge	4 heures pour récupérer 90 % de la capacité
Capacité	1,0 A pour modèle standard1 A / 2 A / 4 A / 6 A (Réglable) pour modèle à longue autonomie
Vol. charge	27,4 V CC ± 1 %	54,7 V CC ± 1 %	82,1 V CC ± 1 %
PHYSIQUE ET ENVIRONNEMENT
Humidité	20-90 % HR @ 0-40°C (sans condensation)
Niveau de bruit	Inférieur à 50 dBA @ 1 mètre
PxlxH (mm)	310x438x88*310x438x88	410x438x88*410x438x88	630x438x88*410x438x88
Poids net (kg)	12/*9	19/*12	29,3/*14,2
GESTION
RS-232 / USB	Prend en charge les systèmes Windows, Linux et MAC
Gestion SNMP	optionnelle depuis gestionnaire SNMP/navigateur Web

*Facteur de puissance du modèle à longue autonomie : 0,8

**Les spécifications du produit peuvent être modifiées sans préavis
