| Type de produit | Pince ampèremétrique pour courant alternatif |
| Marque | Chauvin Arnoux |
| Modèle | D37N (et D37N-EA) |
| Dimensions (L x l x h) | 310 x 120 x 48 mm |
| Masse | Environ 1 200 g |
| Ouverture des mâchoires | 90 mm |
| Diamètre maxi du câble | 64 mm |
| Calibres de mesure | 30 A, 300 A, 3 000 A AC |
| Sortie | 3 V AC (via douilles de sécurité ∅4 mm) |
| Coefficient de lecture (30 A) | 100 mV/A × 100 |
| Coefficient de lecture (300 A) | 10 mV/A × 10 |
| Coefficient de lecture (3 000 A) | 1 mV/A × 1 |
| Norme de sécurité | IEC 61010-2-032, type A, isolation double |
| Catégorie de mesure | 600 V CAT III / 300 V CAT IV |
| Indice de protection | IP 20 |
| Fréquence d'utilisation | 48 à 65 Hz (référence), jusqu'à 5 000 Hz |
| Alimentation | Non applicable (alimenté par l'appareil de mesure) |
| Entretien | Nettoyage au chiffon doux et eau savonneuse ; ne pas utiliser de solvants |
| Réparabilité | Aucune pièce réparable par l'utilisateur ; intervention agréée obligatoire |
| Garantie | 12 mois (sauf mauvaise utilisation) |
| Accessoires fournis | Notice de fonctionnement, attestation de vérification |
FOIRE AUX QUESTIONS - D37N CHAUVIN ARNOUX
Questions des utilisateurs sur D37N CHAUVIN ARNOUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice D37N - CHAUVIN ARNOUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil D37N de la marque CHAUVIN ARNOUX.
MODE D'EMPLOI D37N CHAUVIN ARNOUX
Pince ampèremétrique Current clamp
English 12
Vous venez d'acquérir une pince ampèremétrique D37N ou D37N-EA et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
■ lisez attentivement cette notice de fonctionnement,
■ respectez les précautions d'emploi.
ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.
Appareil protégé par une isolation double.
Application ou retrait autorisé sur les conducteurs sous tension dangereuse. Capteur de courant de type A selon IEC 61010-2-032.
Information ou astuce utile.
Sens du courant.
Courant alternatif
Le marquage CE indique la conformité aux directives européennes, notamment DBT et CEM.
La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme un déchet ménager.
Définition des catégories de mesure
La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.
Exemple : arrivée d'énergie, compteurs et dispositifs de protection.
■ La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.
Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.
PRÉCAUTIONS D'EMPLOI
Cet appareil est conforme à la norme de sécurité IEC 61010-2-032 pour des tensions jusqu'à 600 V en catégorie III ou 300 V en catégorie IV.
Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'appareil et des installations.
L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques est indispensable pour toute utilisation de cet appareil.
Si vous utilisez cet appareil d'une façon qui n'est pas spécifiée, la protection qu'il assure peut être compromise, vous mettant par conséquent en danger.
N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à celles mentionnées.
N'utilisez pas l'appareil au delà de la fréquence indiquée.
N'utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
■ Avant chaque utilisation, vérifiez le bon état des isolants des cordons et du boîtier. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
L'application ou le retrait du capteur sur des conducteurs non isolés sous tension dangereuse nécessite d'utiliser un équipement de sécurité adapté.
S'il n'est pas possible de mettre l'installation hors tension, adoptez des procédures de fonctionnement sécurisées et utilisez des moyens de protection adaptés.
■ Ne placez pas les doigts au-delà de la garde physique.
La pince doit toujours être raccordée à un appareil de mesure avant d'enserrer un conducteur.
■ Retirez la pince du conducteur avant de changer de calibre.
■ Ne laissez pas la pince dans des endroits humides ou exposés à des chutes d'eau.
■ Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.
SOMMAIRE
- PRÉSENTATION ....4
1.1 Etat de livraison ....4
1.2. Généralités ....4
1.3. Vue de face....5
-
UTILISATION ......6
-
CARACTÉRISTIQUES ......7
3.1. Conditions de référence .....7
3.2. Pinces D37N et D37N-EA 8
3.3. Conditions d'environnement .....9
3.4. Caractéristiques constructives .....10
3.5. Conformité aux normes internationales ....10
3.6. Compatibilité électromagnétique (CEM) 10
- MAINTENANCE ...... 11
4.1. Nettoyage ....11
- GARANTIE ....11
1. PRÉSENTATION
1.1 ETAT DE LIVRAISON
Chaque pince D est livrée dans une boîte en carton avec une notice de fonctionnement et une attestation de vérification.
Pour les accessoires et les rechanges, consultez notre site internet : www.chauvin-arnoux.com
1.2. GÉNÉRALITÉS
Les pinces ampèremétriques D sont destinées à la mesure d'intensité alternative sans ouvrir les circuits et sans mettre l'installation hors tension.
La forme des mâchoires de la pince D permet d'enserrer facilement des barres parcourues par le courant dont on veut mesurer l'intensité.
Avec une ouverture maximale des mâchoires de 90 mm, la pince peut enserrer un câble de 64 mm de diamètre ou différents jeux de barres : 5 barres de 125 x 5 mm ou 3 barres de 100 x 10 mm, les barres étant espacées de leur épaisseur.
Les pinces D sont utilisées en association avec des appareils de mesure : multimètre, enregistreur, wattmètre, analyseur d'énergie ou tout autre appareil ayant une entrée mesure de tension alternative et le calibre adéquat.
| Pince Sortie Calibre (A | AC) | |
| D37N et D37N-EA 3 V | AC | 30 - 300 - 3 000 |
Les pinces D peuvent supporter une surcharge de 20% sur tous les calibres.
Elles sont équipées en sortie de douilles femelles de sécurité ∅ 4mm repérées S1 et S2 (S1 étant la douille rouge).
Le pince D37N-EA est ajustée et spécifiée uniquement à la fréquence de 4 Hz sur le calibre 30 A _c pour des applications spécifiques de courant de défaut.

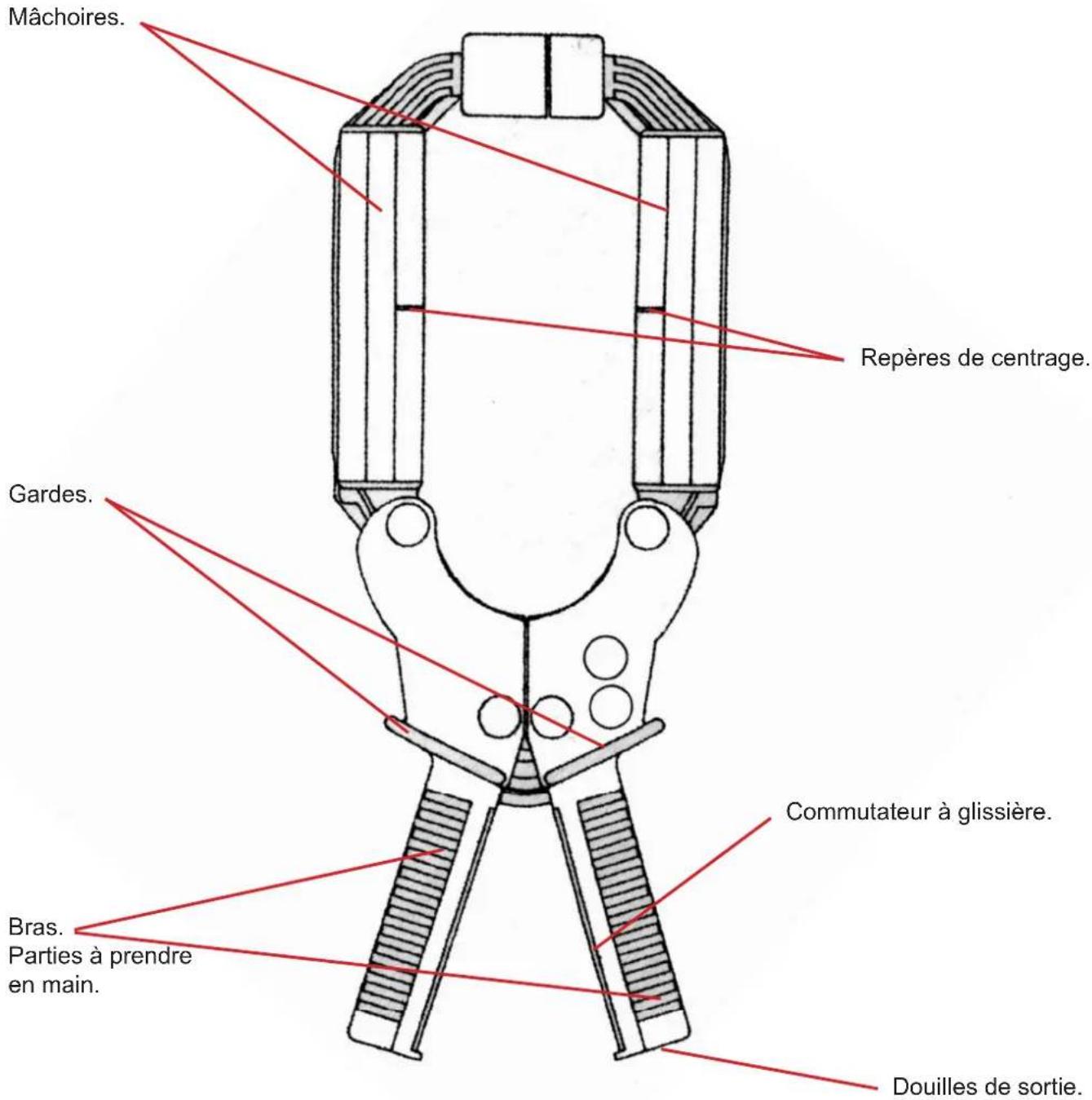

1.3. VUE DE FACE
■ Placez le commutateur sur le plus grand calibre.
■ Connectez la pince sur l'appareil de mesure.
A défaut de mettre l'installation hors tension, la mise en place et le retrait de la pince doivent se faire dans le strict respect des consignes de sécurité applicables.
La pince doit toujours être raccordée à un appareil de mesure avant d'enserrer un conducteur.
■ Ouvrez les mâchoires de la pince en rapprochant les bras. Enserrez le ou les conducteurs parcouru(s) par le courant à mesurer. Refermez les mâchoires en les claquant légèrement.
Afin d'optimiser la qualité de la mesure, centrez le conducteur le plus possible au milieu des mâchoires. Veillez à ce que le conducteur soit bien perpendiculaire aux mâchoires.
Évitez, dans la mesure du possible, la proximité d'autres conducteurs qui pourraient créer des champs parasites.
■ Lisez la mesure sur l'appareil en appliquant le coefficient de lecture à la mesure en VAC.
| Pince Coefficient | |
| D37N | Calibre 30 A_AC 100 mV / A x 100 |
| D37N-EA | Calibre 300 A_AC 10 mV / A x 10 |
| Calibre 3 000 A_AC 1 mV / A x 1 | |
Si nécessaire, retirez la pince du conducteur, changez de calibre puis remettez-la sur le conducteur.
■ Une fois la mesure terminée, retirez la pince du conducteur puis débranchez-la de l'appareil de mesure.
3. CARACTÉRISTIQUES
3.1. CONDITIONS DE RÉFÉRENCE
| Grandeur d’influence Valeurs de référence | |
| Température 23 ± 3 °C | |
| Humidité relative 0 à 85 % HR | |
| Fréquence du signal mesuré 48 à 65 Hz | |
| Type de signal sinusoïdal sans composante continue | |
| Conducteur adjacent parcouru par un courant absence | |
| Position du conducteur dans les mâchoires centré | |
| Champ électrique extérieur nul | |
| Champ magnétique DC extérieur (champ terrestre) < 40 A/m | |
| Champ magnétique AC extérieur nul | |
| Impédance d’entrée de l’appareil de mesure | 1 MΩ |
L'incertitude intrinsèque est l'erreur définie dans les conditions de référence.
Les incertitudes sont exprimées en % de la lecture de l'appareil de mesure.
Les incertitudes données sont celles des pinces. Pour avoir l'incertitude totale, il faut rajouter celle de l'appareil de mesure.
3.2. PINCES D37N ET D37N-EA
| Pince D37N-EA D37N D37N | et D37N-EA | |||
| Calibre 30 A | AC | 30 AAC | 300 AAC | 3 000 AAC |
| Domaine de mesure 100 mA | à 36 A | RMS | 1 à 360 ARMS | 1 à 3 600 ARMS |
| Incertitude intrinsèque | 5% L + 10 mV à 4 Hz. | 2 %L + 10 mV 2 %L + 2 mV | 2 %L + 0,5 mV | |
| Déphasage | 15° pour 1,5 A7° pour 6 A5° pour 30 A5° pour 36 A | 3° pour 15 A1,5° pour 60 A1° pour 300 A1° pour 360 A | 1,5° pour 150 A1° pour 600 A0,5° pour 3 000 A0,5° pour 3 600A | |
| Courant crête max 90 A 900 A 9 000 A | ||||
| Influence de la température | < 0,1% / 10 °C | |||
| Influence d'un conducteur adjacent parcouru par un courant | 0,005 A / AAC | |||
| Influence de la position du conducteur | 1,5 % | |||
| Influence de la fréquence de 30 à 5 000 Hz | 6 % | 6 % | 5 % | |
| Durée d'utilisation | permanent | permanent | de 1 à 2 000 permanent de 2 000 à 2 400 A permanent avec temp. ambiante < 40 °C de 2 400 à 2 800 A 10 min - 30 min d'arrêt de 2 800 à 3 200 A 5 min - 30 min d'arrêt | |

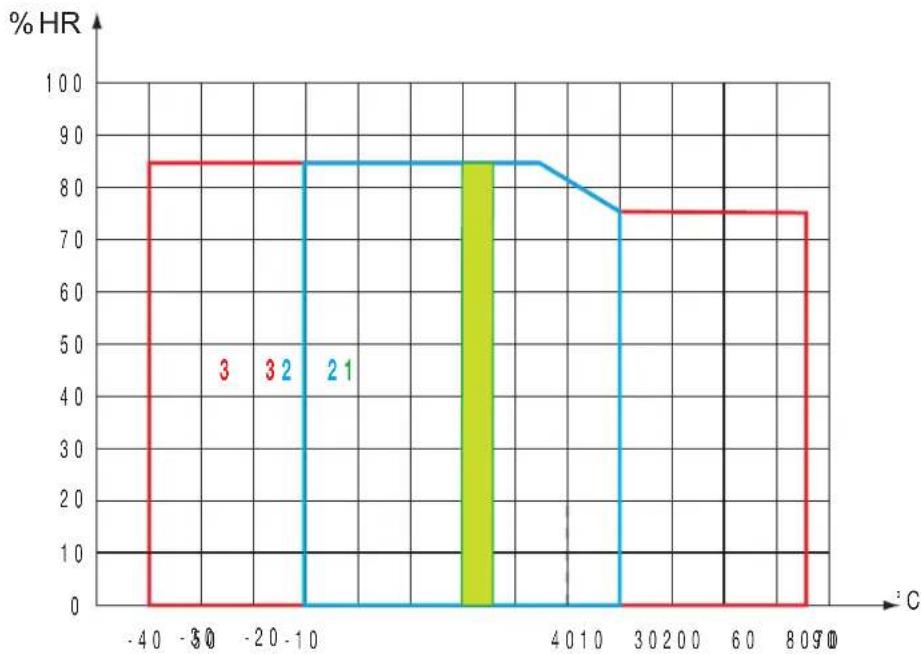

3.3. CONDITIONS D'ENVIRONNEMENT
L'appareil doit être utilisé dans les conditions suivantes :
1 : Domaine de référence
2 : Domaine de fonctionnement
3 : Domaine de stockage
Utilisation à l'intérieur.
Degré de pollution : 2.
Altitude : < 2000 m.

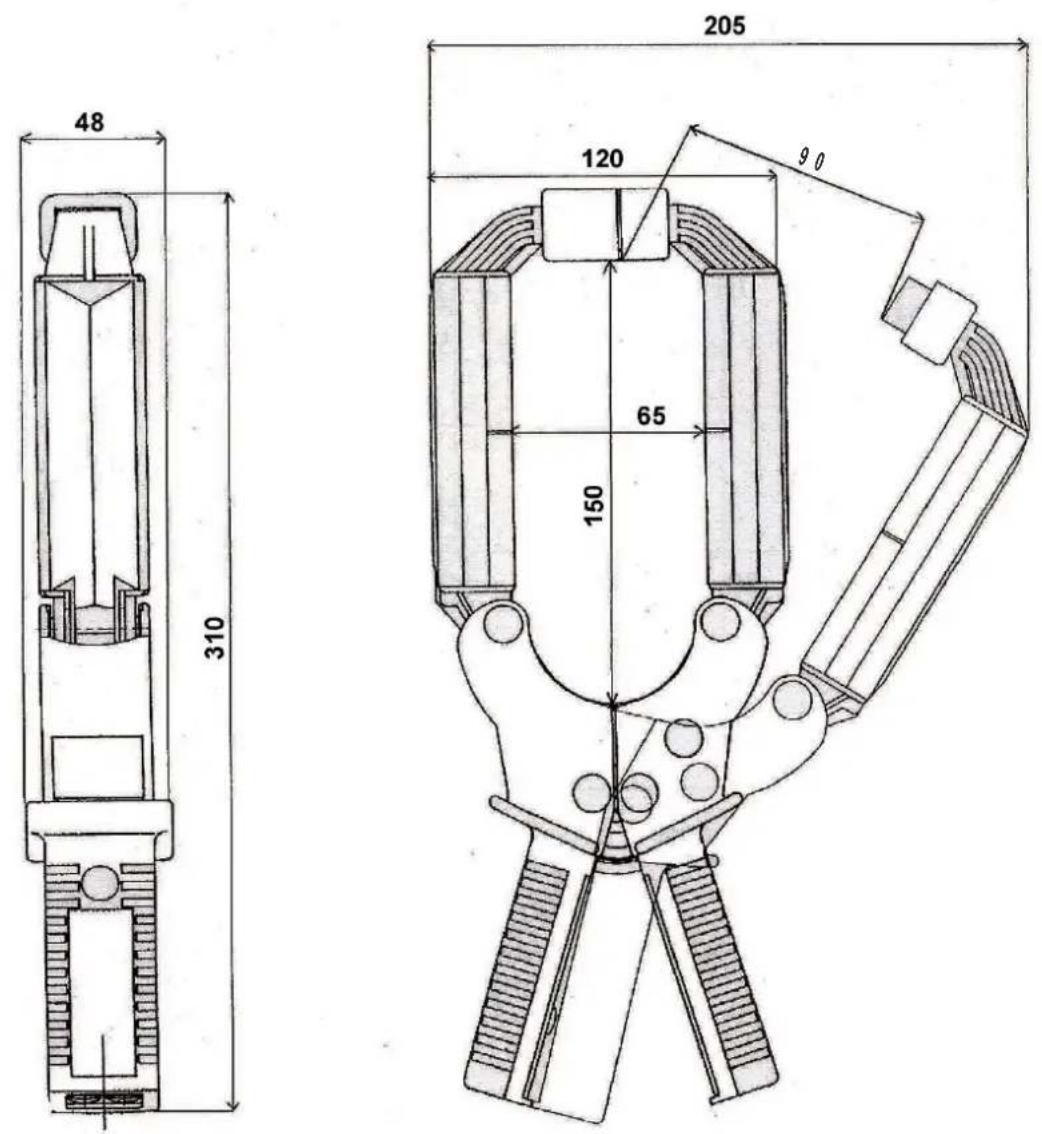

3.4. CARACTÉRISTIQUES CONSTRUCTIVES
Dimensions : 310 x 120 x 48 mm
Ouverture : 90 mm environ
Masse : 1 200 g environ.
Indice de protection : IP 20 selon l'IEC 60529
L'appareil est conforme selon l'IEC 61010-2-032 pour les capteurs de type A. Isolation double.
3.6. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM)
Émission et immunité en milieu industriel selon IEC 61326-1.
L'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.
4.1. NETTOYAGE
Déconnectez tout branchement de l'appareil.
Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.
Veillez à la propreté des entrefers. Si nécessaire, nettoyez-les avec un chiffon doux légèrement huilé afin d'éviter l'oxydation.
5. GARANTIE
Notre garantie s'exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. L'extrait de nos Conditions Générales de Vente sera communiqué sur demande.
La garantie ne s'applique pas suite à :
- une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible ;
■ des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant ;
■ des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
■ une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement ;
■ des dommages dus à des chocs, chutes ou inondations.
