Cube Neo - Haut-parleur Wavemaster - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Haut-parleur
Connectivité	Bluetooth, AUX, USB
Puissance de sortie	20W RMS
Fréquence de réponse	60 Hz - 20 kHz
Dimensions	15 x 15 x 15 cm
Poids	1.5 kg
Autonomie de la batterie	Jusqu'à 10 heures
Utilisation recommandée	Intérieur et extérieur
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Accessoires inclus	Câble de chargement, manuel d'utilisation

FOIRE AUX QUESTIONS - Cube Neo Wavemaster

Comment connecter mon Wavemaster Cube Neo à mon appareil Bluetooth ?

Pour connecter votre Wavemaster Cube Neo, activez le Bluetooth sur votre appareil. Ensuite, allumez le haut-parleur et maintenez le bouton Bluetooth enfoncé jusqu'à ce que le voyant clignote. Sélectionnez 'Wavemaster Cube Neo' dans la liste des appareils Bluetooth disponibles sur votre appareil.

Pourquoi le son de mon Wavemaster Cube Neo est-il faible ?

Vérifiez que le volume du haut-parleur est suffisamment élevé et que le volume de votre appareil source est également réglé correctement. Assurez-vous que le haut-parleur n'est pas en mode 'silencieux' et que les connecteurs sont bien branchés.

Comment réinitialiser mon Wavemaster Cube Neo ?

Pour réinitialiser votre haut-parleur, éteignez-le, puis maintenez enfoncé le bouton d'alimentation et le bouton Bluetooth simultanément pendant environ 5 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera les paramètres d'usine du haut-parleur.

Le Wavemaster Cube Neo ne se charge pas, que faire ?

Vérifiez le câble de charge et l'adaptateur secteur pour vous assurer qu'ils fonctionnent correctement. Essayez de charger le haut-parleur avec une autre source d'alimentation. Si le problème persiste, il pourrait y avoir un problème avec la batterie.

Puis-je utiliser mon Wavemaster Cube Neo avec un câble auxiliaire ?

Oui, vous pouvez utiliser le port auxiliaire de votre Wavemaster Cube Neo pour le connecter à d'autres appareils via un câble auxiliaire de 3,5 mm. Branchez simplement le câble dans le port auxiliaire et connectez l'autre extrémité à votre appareil.

Comment mettre à jour le firmware du Wavemaster Cube Neo ?

Pour mettre à jour le firmware, connectez le haut-parleur à votre ordinateur via un câble USB. Téléchargez le logiciel de mise à jour depuis le site Web de Wavemaster et suivez les instructions à l'écran pour mettre à jour le firmware.

Le Wavemaster Cube Neo se déconnecte souvent, que faire ?

Assurez-vous que votre appareil source est à portée du haut-parleur et qu'il n'y a pas d'obstacles entre les deux. Vérifiez également qu'aucun autre appareil Bluetooth ne tente de se connecter au haut-parleur simultanément.

Le Wavemaster Cube Neo est-il étanche ?

Le Wavemaster Cube Neo n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour préserver ses performances.

MODE D'EMPLOI Cube Neo Wavemaster

Vous avez opté pour le kit stéréo CUBE/CUBE _MINI NEO de wavemaster. Nous vous félicitons et sommes heureux de vous compter parmi nos clients.

Lorsque vous avez fait l'acquisition du kit stéréo CUBE/CUBE MINI NEO, vous avez fait le choix d'un matériel audio de haute technologie à la fois séduisant et de haute qualité. Nous sommes persuadés que ce produit saura se montrer utile et vous procurera du plaisir dans les années à venir.

L'équipe wavemaster

Après avoir déballé le produit

Assurez-vous que la boîte contient l'intégralité des accessoires. En plus de ce manuel, vous devriez trouver :

2 Haut-parleurs

1 Câble d'alimentation
1 Télécommande Infrarouge (IR)
2 Piles AAA
1 Câble de haut-parleurs avec extrémités dénudées
1 Câble stéréo 2 x connecteur Cinch (RCA) -> connecteur stéréo de 3,5 mm

Francais

Consignes d'utilisation et de sécurité

• Raccorder la prise audio à la sortie non amplifiée. Veillez à ne pas la raccorder à la sortie speaker de votre source audio. Le signal amplifié émis par la sortie speaker risque de causer des distorsions indésirables et d'endommager les circuits de votre kit stéréo.
• Afin d'alimenter votre kit stéréo, assurez-vous de l'installer près d'une prise électrique.
• Avant d'effectuer les branchements sur l'alimentation, vérifiez que votre alimentation est compatible avec CUBE/CUBE _MINI NEO . La tension du système (230V ou 115V) peut être réglée grâce à l'interrupteur (situé à côté de l'interrupteur de mise en marche). Vous pourrez vérifier facilement le réglage. Attention : si le réglage n'est pas conforme, l'appareil peut être endommagé et ne plus fonctionner. Veillez à utiliser les bons réglages pour éviter les pannes.
• Si vous n'utilisez pas votre kit stéréo pendant une période de temps prolongée, veillez à le débrancher de l'alimentation.
• Veillez à ne pas utiliser d'alcool, de benzène, de dissolvant ou d'acide pour nettoyer les haut-parleurs.
• Veillez à ne pas installer votre kit stéréo près d'un radiateur, d'un climatiseur ou d'un appareil radio commandé.
• Veillez à ne pas exposer le kit stéréo directement aux rayons du soleil, à une humidité extrême ou un environnement trop sec, à des vibrations mécaniques ou à des chocs.
  • N'ouvrez pas les haut-parleurs, contactez le personnel qualifié.
• A l'attention du personnel: N'ouvrez pas les haut-parleurs lorsque le système est branché à l'alimentation 110-240 V AC.
• ATTENTION!! L'interrupteur ON/STANDBY (veille) ne déconnecte pas l'appareil de l'alimentation!
• La garantie ne couvre pas les dommages occasionnés volontairement au système.
• En cas de problème technique, contactez votre revendeur.

Francais

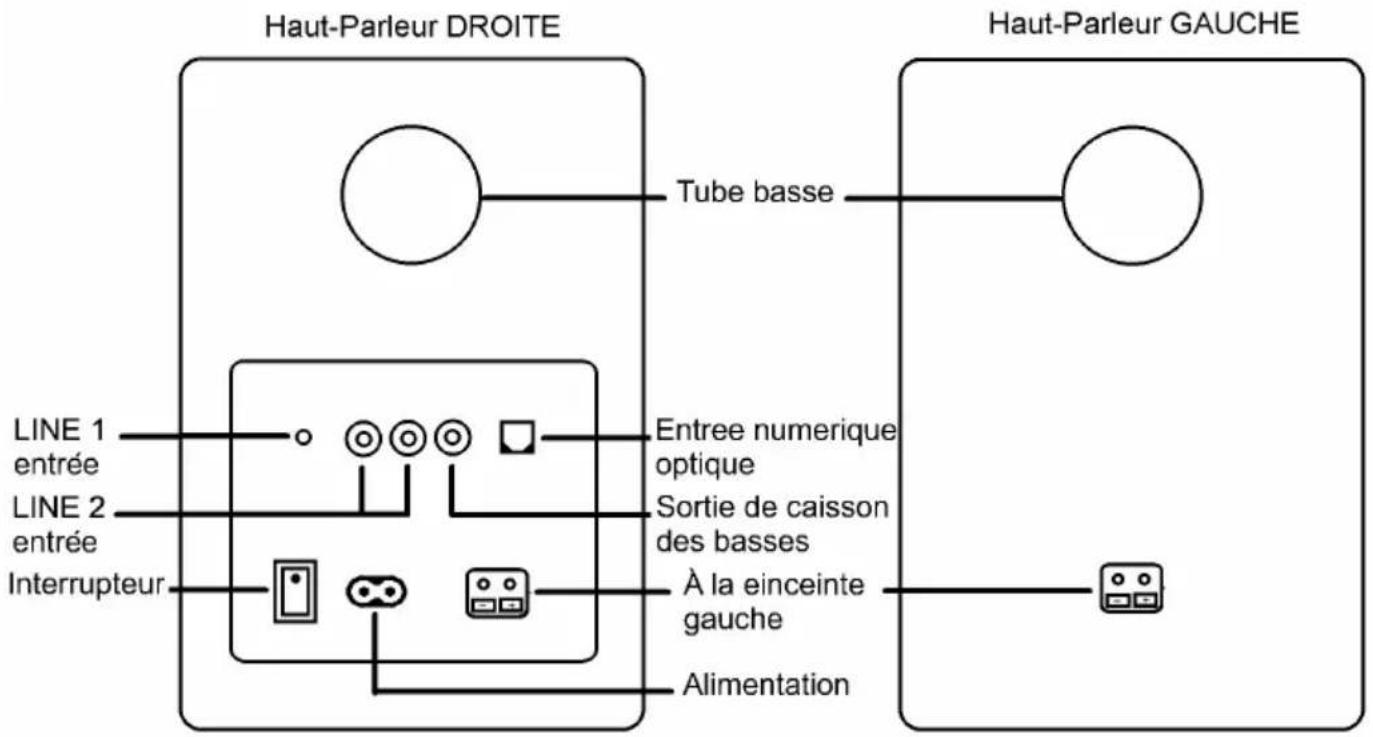

Assemblage et fonctionnement

L'assemblage et le fonctionnement du kit stéréo CUBE/CUBE _MINI NEO est extrêmement simple. Veuillez trouver les connexions disponibles sur les dessins suivants.

Ne branchez les composants que lorsque l'interrupteur est en position OFF.
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
    end

• Installez les haut-parleurs à l'endroit où vous les voulez et commencez les branchements.
• Tout d'abord, connectez les deux haut-parleurs avec le câble adéquat. Dévissez les attaches dorées et insérez les extrémités dénudées des câbles, rouge sur rouge, noir sur noir. Revissez les attaches fermement à la main afin que les câbles soient bien connectés de la sortie du haut-parleur droit (actif) à celle du haut-parleur gauche (passif).

Veillez à ne pas créer de court circuits entre les connexions rouges et noires afin d'éviter les défaillances et les pannes.

• Connectez les prises d'entrées sur la face arrière de votre CUBE/CUBE _MINI NEO à votre source audio
• La prise LINE 1 phono est prévue pour des appareil ayant un signal de ligne moins haut comme un lecteur MP3, un smartphones etc...
• Les prises RCA LINE 2 sont prévues pour les appareils ayant un niveau de signal standard, soit des PC ou appareils Hi-Fi fixes.
  • La prise optique TOSLINK (OPTICAL) peut recevoir des signaux STEREO digitaux PCM.

Francais

- Le bouton circulaire multifonction sur la façade du CUBE/CUBE MINI NEO peut se tourner et se faire enfoncer par pression. Ce bouton permet de contrôler les fonctions principales de votre CUBE/CUBE MINI NEO :

1. ON et OFF manuels : un appui court sur le bouton permet d'allumer l'appareil tandis qu'un appui long (>2s) l'éteindra. Si l'appareil est éteint manuellement une LED statique rouge le confirmera ; en cas de veille automatique, la LED clignotera lentement de la même couleur.
2. Contrôle du volume : Si l'appareil est allumé, le volume peut être baissé ou augmenté par une rotation du bouton. Au prochain allumage le volume sélectionné sera conservé.
3. Choix de la source sonore (appui rapide quand l'appareil est allumé) :

SOURCE Prise Couleur	indicative	Signal Source, Format
LIGNE 1 Jack3.5mm stéréo	Vert Smartphone, Lecteur MP3, Signal bas niveau, approximativement 500mV
LIGNE 2 RCA L, R Blanc PC, Hifi stationnaire niveau standardmax. 2000mV
Bluetooth - Bleu Bluetooth Audio A2DP
Digitale Optique S/P-DIF TOSLINK Orange PCM max. 24 Bit / 96 kHz

• Avant d'effectuer les branchements sur l'alimentation, vérifiez que votre alimentation est compatible avec CUBE/CUBE _MINI NEO .
• Branchez les câbles d'alimentations dans les sorties prévues à cet effet sur votre système et à votre source d'alimentation.

- Activez l'interrupteur principal à l'arrière (POWER).

- Marche/veille, sélection de la source, ainsi que le volume vous pouvez contrôler avec la molette multifonction sur le devant de la boîte de haut-parleur de votre système de son CUBE/CUBE _MINI NEO .

- Les paramètres mêmes et autres comme BASS, TREBLE, DEFEAT, LOUDNESS et MUTING peuvent être contrôlé par la télécommande à infrarouge (IR).

Note : Si vous réglez les basses trop fortes, le volume maximal sera diminué car il se peut que le woofer fonctionne en surrégime. Evitez de faire fonctionner votre woofer en surrégime (statut détectable grâce aux distorsions audibles du woofer) car cela diminuera sa durée de vie.

- Système de DETECTION DE SIGNAL AUDIO : Si le signal d'entrée est très faible ou inexistant pendant plus de 10 minutes, le système de détection de signal audio basculera automatiquement le système en veille. Dès qu'un signal audio est capté, le système de détection de signal audio allumera de nouveau les haut-parleurs.

Cette technologie fonctionne avec de nombreuses de sources différentes, particulièrement avec les sources sans fil comme Airplay (WLAN) ou les systèmes audio Bluetooth ; utilisez les sources audio sans fil et les haut-parleurs s'activeront ou se désactiveront en fonction du signal audio.

Francais

Configuration Audio

Connexion à une source audio analogique via RCA ou cable jack 3.5mm

Pour vous connecter en stéréo conventionnel utilisez un câble RCA vers RCA ou jack 3.5mm vers 3.5mm et connectez-le à la prise LINE 1 ou à la prise LINE 2 au dos de votre CUBE/CUBE MINI NEO

La prise stéréo 3.5mm LINE 1 est préparée pour l'accueil d'appareils portables tels que les smartphones, lecteurs MP3, etc...

La prise RCA, LINE 2 elle est davantage disposée à accueillir des lignes d'entrées de plus haut standard tels que les chaînes Hifi stationnaires ou les PC

Si votre source audio doit être alimentée, comme pour un appareil de streaming vous pouvez la connecter à la prise disponible au dos de votre CUBE/CUBE _MINI NEO

Connexion aux sources audio digitales avec prise S/P-DIF

Prise digitale optique (S/P-DIF TOSLINK) : utilisez un câble optique standard et connectez-le sur la prise OPTICAL au dos de votre CUBE/CUBE MINI NEO. Veuillez retenir qu'il ne faut jamais plier le câble optique suivant de petits angles ou angles aigus pour éviter de lui causer des dommages. La prise optique du CUBE/CUBE MINI NEO supporte les signaux digitaux PCM jusqu'à 24 Bit / 96 kHz

Francais

Utilisation avec des sources connectées via Bluetooth

Activez le Bluetooth (BT / ) sur votre périphérique (ex. votre smartphone). Mettez en marche votre CUBE/CUBE _MINI NEO en appuyant sur le bouton de volume de l'appareil ou le bouton POWER sur la télécommande Sélectionnez BT par courts répétés en poussant le bouton de volume (SOURCE sur la télécommande IR) jusqu'à atteindre la fonction de BT (indication de couleur bleue).

1. CUBE/CUBE MINI NEO confirme l'activation de son module Bluetooth par le clignotement de la LED. Si une source Bluetooth précédemment connectée est disponible, votre CUBE/CUBE mini s'y connectera automatiquement. Une fois connecté, la LED éclaire en permanence. Vous pouvez alors écouter votre musique.
   Le BT essaie systématiquement de se reconnecter au dernier élément appareillé et ainsi est protégé de tout autre source pendant ce temps-là.

2. Si aucune source précédemment connectée n'est disponible votre CUBE/CUBE MINI NEO se mettra en recherche de nouveaux périphériques Bluetooth à portée, la LED clignote en plus vitesse. Après quelques secondes vous verrez apparaître « wm CUBE mini » ou « wm CUBE » dans la liste des périphériques Bluetooth disponibles. Cliquez dessus pour procéder à l'appairage. Une fois l'appairage terminé votre CUBE/CUBE MINI NEO émettra, la LED éclairera en permanence.

L'appareil sera disponible à l'appareillage uniquement pendant cette phase de recherche pendant approximativement 2 minutes

Lorsque la connexion Bluetooth est interrompue par des interférences ou par un éloignement trop important de la source, le streaming s'arrête et la LED de votre CUBE/CUBE _MINI NEO se met à clignoter. Une fois les interférences terminées ou la source de nouveau à portée, le streaming reprend et la LED redevient fixe.

Sécurité Bluetooth : Le BT est sécurisé contre les accès étrangers. Après avoir activé le BT sur l'enceinte CUBE/CUBE MINI NEO vous avez seulement 2 minutes approximativement pour y appairer un nouvel appareil après quoi il ne sera plus possible de s'y connecter pour un appareil étranger

Pour désactiver le Bluetooth fonction sélectionner une autre source d'entrée. Cela coupera intégralement la fonction Bluetooth du produit.

Lecture BT depuis un PC : Notez que pour la lecture audio l'appareil sélectionné doit supporter la norme BT A2DP, en cas de connexion via un appareil WINDOWS (tm) il est inévitable de devoir installer les pilotes « Fabricant de dispositif Bluetooth ! » manuellement, le pilote interne de chez WINDOWS puisque les pilotes natifs ne supportent pas le BT audio A2DP

Sortie de caisson de basses / subwoofer

La sortie subwoofer de CUBE/CUBE MINI NEO offre la connexion à un caisson de graves actif (amplifié) avec entrée ligne et filtres électroniques de caisson de basses, pour prolonger la lecture du système à la gamme des fréquences les plus basses. Cette sortie fournit le signal de la source de lecture réelle, non filtrée et résumé en mono, en dépendance de commande de volume de CUBE/CUBE MINI NEO . Tous les réglages sonores pour faire correspondre le subwoofer avec CUBE/CUBE _MINI NEO doivent être définis en utilisant les filtres et les autres contrôles d'un subwoofer connecté.

Francais

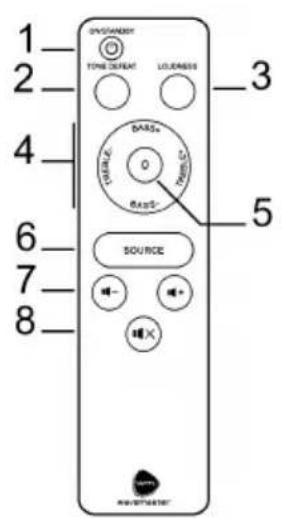

Télécommande InfraRouge (IR)

Le CUBE/CUBE _MINI NEO propose une télécommande sans-fil infrarouge. Outre les fonctions que le bouton rond multifonction propose, il y a de nombreuses autres fonctionnalités contrôlées par la télécommande IR.

Batterie :

Avant d'utiliser la télécommande IR les piles doivent être mises en place.

Le compartiment des piles peut être ouvert en poussant vers le bas la patte du cache de piles.

Insérez les piles (2x piles AAA) en respectant la polarité dans le correspondant. Un non-respect des polarités peut provoquer un dysfonctionnement. Sans respect de la polarité la télécommande ne pourra pas fonctionner.

Si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps, il est recommandé d'enlever les piles de la télécommande afin d'éviter tout dommage causé par des piles usagées.

Fonctions de la télécommande IR :

- ON/VEILLE (1) Si l'appareil est éteint, appuyez brièvement sur ce bouton pour l'allumer, vous pouvez également forcer l'extinction.

Veuillez noter : Si vous forcez l'extinction de l'appareil, la fonction d'allumage automatique par détection du signal sera désactivée.

Pour utiliser la fonction automatique ON et VEILLE il suffit de ne pas éteindre l'appareil et de le laisser passer en mode veille tout seul au bout de quelque instants ans utilisation. Il faut avant ça que le switch AUTO-ON/STANDBY à l'arrière de l'enceinte principale soit en mode ON

- TONE DEFEAT (2) Ce bouton permet de désactiver les effets des réglages des basses et des aigus en les conservant au même niveau.

- LOUDNESS (3) Ce bouton permet d'activer/ désactiver la correction automatique des niveaux de son dû aux pertes de fréquence à bas volume d'écoute. L'effet du bouton LOUDNESS dépend du volume d'écoute.

ATTENTION : la fonction Loudness n'a aucun effet à volume élevé. Si le niveau sonore est activé ou désactivé on peut entendre mieux avec une piste basse-forte à une position de bouton de faible volume.

Francais

• BASS +/- et TREBLE +/- (4) BASSES et AIGUS Ce sont les boutons qui permettent de régler indépendamment le son de votre CUBE/CUBE MINI NEO. Chaque élément possède 5 niveaux qui permettent de monter et descendre les niveaux de 2dB.
• Le bouton zéro 0 (5) Ce bouton fait partie des réglages du son. Il permet de remettre à zéro tous les réglages pour revenir à une position neutre 0. Le bouton 0 a deux fonctions : - Si vous appuyez sur la touche 0 dans les 20 secondes suivant une modification des aigus et basses cela remettra à 0 uniquement la dernière variable touchée, ce qui signifie que seules les basses OU les aigus seront réinitialisées. Grâce à ceci vous pourrez optimiser au mieux vos réglages sonores sans réinitialiser systématiquement les deux contrôles sonores. - Si vous appuyez sur la touche 0 sans avoir effectué de réglages préalables dans les 20 secondes précédentes, les deux contrôles sonores BASSES ET AIGUS seront réinitialisés ensembles.
• SOURCE (6) Ce bouton vous permet de choisir la source à lire, de la même manière que sur le bouton rond multifonction à l'avant de l'enceinte principale.
  • Volume +/- (7) Avec ces boutons vous pouvez augmenter (+) ou baisser (-) le volume de lecture, de la même manière que sur le bouton rond multifonction à l'avant de l'enceinte principale.
• MUTING (8) Ce bouton permet de couper le son sans avoir besoin de modifier le réglage de volume sonore. Pour annuler cela il suffit de ré-appuyer sur le bouton MUTING.

Francais

Spécifications

• Kit audio stéréo 2 voies
  •2 canaux d'amplificateurs intégrés
• Module BLUETOOTH intégré pour streaming audio (Compatible BT 2.1 et plus, A2DP)
  •TOSLINK digital entrée optique pour signaux stéréo jusqu'à 24 bit / 96 kHz
  •Audio numérique avec convertisseur D/A de haute résolution native capables 24/96
• Prises jack 3,5mm et RCA pour les entrees et RCA pour la sortie subwoofer
• Haut-parleur d'aigu en soie 25mm, woofer cône en Cellulose CUBE MINI: 10cm CUBE: 13cm
  •Réglage du VOLUME, SELECTEUR DES ENTREES et INTERRUPTEUR manuelle de veille en façade
• Télécommande à infrarouge (IR) pour tous les réglages
• Commandes audio BASS/TREBLE et des fonction LOUDNESS commutable
• Interrupteur à l'arrière
• Système de DETECTION DU SIGNAL AUDIO pour une mise en marche/veille automatique en fonction du signal audio
• Connexion par les câbles audio, cables numérique ou par système Bluetooth audio
• Bande de fréquence : CUBE MINI : 55 - 22,000 Hz; CUBE: 45 - 22,000 Hz; S/N >95 dBA,
  •Puissance (RMS): CUBE MINI : 2 x 18 W; CUBE: 2 x 25 W
  •Tension : 230/115 Volts \~, 50/60 Hz, consommation en veille <0.5 W (230V)
• Dimensions (LxHxP) : CUBE _MINI : 150 x 209 x 180 mm ; CUBE: 175 x 245 x 200 mm
• Configuration requise : source stéréo analogique RCA ou bornes mini phono ou source stéréo numérique avec connecteur TOSLINK ou Bluetooth Audio système

Déclaration de la CE

Nous déclarons par ce présent document que le produit wavemaster CUBE/CUBE MINI NEO Sound System correspond aux normes ou éléments normatifs suivants:

Directive de compatibilité électromagnétique (2004/108/EC)

EMC: EN301 489-1 V1.9.2 & -17 V2.2.1, EN 55013: 2001 + A1: 2003 + A2: 2006,

EN 55020: 2007 + A11: 2011, EMF: EN 62479: 2010, RF: EN 300 328 V1.8.1

Cette déclaration se base sur les rapports d'examen

d'un laboratoire de compatibilité électromagnétique.

Toutes les figures et tous les textes ont été élaborés avec la plus grande minutie. Toutefois, wavemaster ne pourra assumer aucune responsabilité pour des indications erronées, ni pour les conséquences qui en résultent.

Sous réserve de modifications techniques.

Des ondes radio puissantes (provenant par exemple des téléphones portables) peuvent provoquer des parasites audibles pendant le fonctionnement normal. Nous recommandons de réduire le volume sonore de l'appareil avec le bouton de réglage du volume sonore pendant tout le temps où les parasites persistent.

Si vous avez des questions concernant le produit et auxquelles cette présente notice ne peut fournir aucune réponse, vous pouvez obtenir des informations plus détaillées en nous rendant visite sur notre page d'accueil. Merci beaucoup. www.wavemaster.eu

Il est interdit d'éliminer l'appareil avec les déchets urbains (déchets ménagers). Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. Pour renvoyer votre ancien appareil, utilisez les systèmes de renvoi et de collecte qui vous sont proposés.
