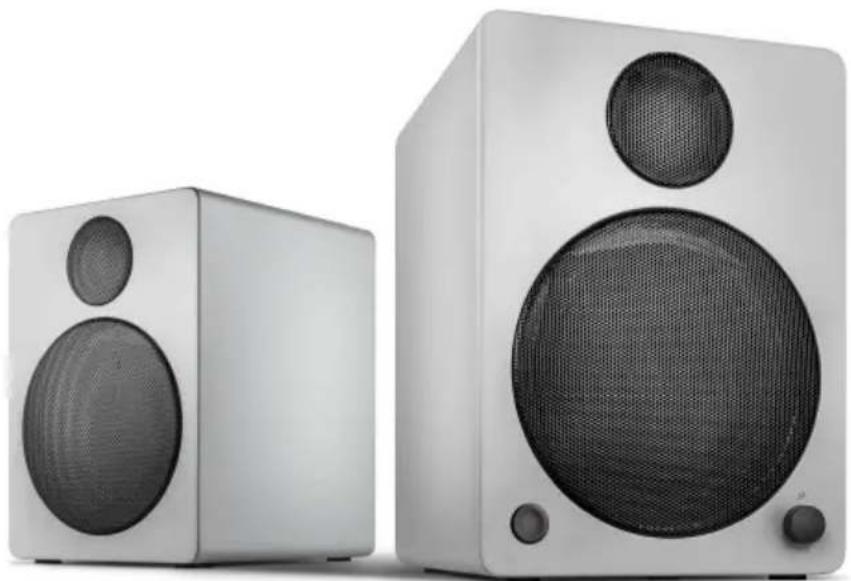

BEDIENUNGSANLEITUNG Cube Neo Wavemaster

Bedienungsanleitung....3

User Manual....13

Mode d'emploi....23

Sehr geehrter Anwender,

wir freuen uns, dass Sie das CUBE/CUBE _MINI NEO Lautsprecher-System von wavemaster gewählt haben und gratulieren Ihnen zu dieser Entscheidung.

Sie haben mit dem wavemaster CUBE/CUBE MINI NEO ein gleichermaßen anspruchsvolles wie attraktives Audioprodukt erworben. Wir sind überzeugt, dass Ihnen unser Produkt viele Jahre nützliche Dienste erweisen und vor allem eine Menge Freude bereiten wird.

... Ihr wavemaster Team!

Nach dem Auspacken

sollten Sie zunächst den Packungsinhalt auf Vollständigkeit überprüfen. Neben dieser Anleitung sollten vorhanden sein:

2 Lautsprecherboxen

1 Netzkabel

1 Infrarot Fernbedienung

2 Batterien Format AAA bzw. Mikro

1 Lautsprecherkabel mit abisolierten Enden

1 Audio Verbindungskabel 2 Cinchstecker -> 3.5 mm Stereo Klinkenstecker

Deutsch

Aufstellungs-, Pflege- und Sicherheitshinweise

• Verbinden Sie den Audio Anschluss Ihres Sound Systems mit dem Line-Out, dem nicht verstärkten Ausgang Ihrer Soundquelle. Ein verstärktes Tonsignal ( z.B. Speaker-Out) könnte Ihr SoundSystem überlasten oder beschädigen.
• Um Ihr SoundSystem mit der Netzspannung zu verbinden, beachten Sie bitte, dass sich in der Nähe des SoundSystems eine Steckdose befindet.
• Prüfen Sie vor der Inbetriebnahme unbedingt die Höhe der Netzspannung. Die bei Ihnen gültige Netzspannung (230V oder 115V) können sie am Spannungswahlschalter des CUBE/CUBE _MINI NEO (neben dem POWER Netzschalter) einstellen und den aktuelle eingestellten Wert dort jederzeit ablesen. Achtung, eine falsch eingestellte Netzspannung kann zu einem Defekt des Geräts führen. Die gültige Netzspannung ist entsprechend einzustellen, um Defekte zu vermeiden!
• Sollte Ihr SoundSystem längere Zeit nicht benutzt werden, stellen Sie sicher, dass die Stromversorgung unterbrochen wird.
• Benutzen Sie keinen Alkohol, Benzin, Verdünner oder Säuren, um das Gehäuse zu reinigen.
• Stellen Sie Ihr SoundSystem nicht in der Nähe von Klimaanlagen, Heizungen oder Funkanlagen auf.
• Vermeiden Sie besondere Belastungen wie z. B. besondere Kälte oder Hitze, starke Trockenheit oder Feuchtigkeit, mechanische Vibrationen oder Schläge.
• Öffnen Sie nicht das Gehäuse, sondern wenden Sie sich an qualifiziertes Servicepersonal.
• Für das Servicepersonal: Öffnen Sie nie das Gehäuse, wenn das Gerät mit dem Netzspannungsanschluss 110-240 V\~ verbunden ist.
• Achtung!! Durch den ON / STANDBY-Schalter erfolgt keine Trennung der Netzspannung!
• Eine vorsätzliche Schädigung des Gerätes unterliegt nicht den Garantieleistungen.
• Bitte wenden Sie sich im Servicefall an Ihren Fachhändler.

Deutsch

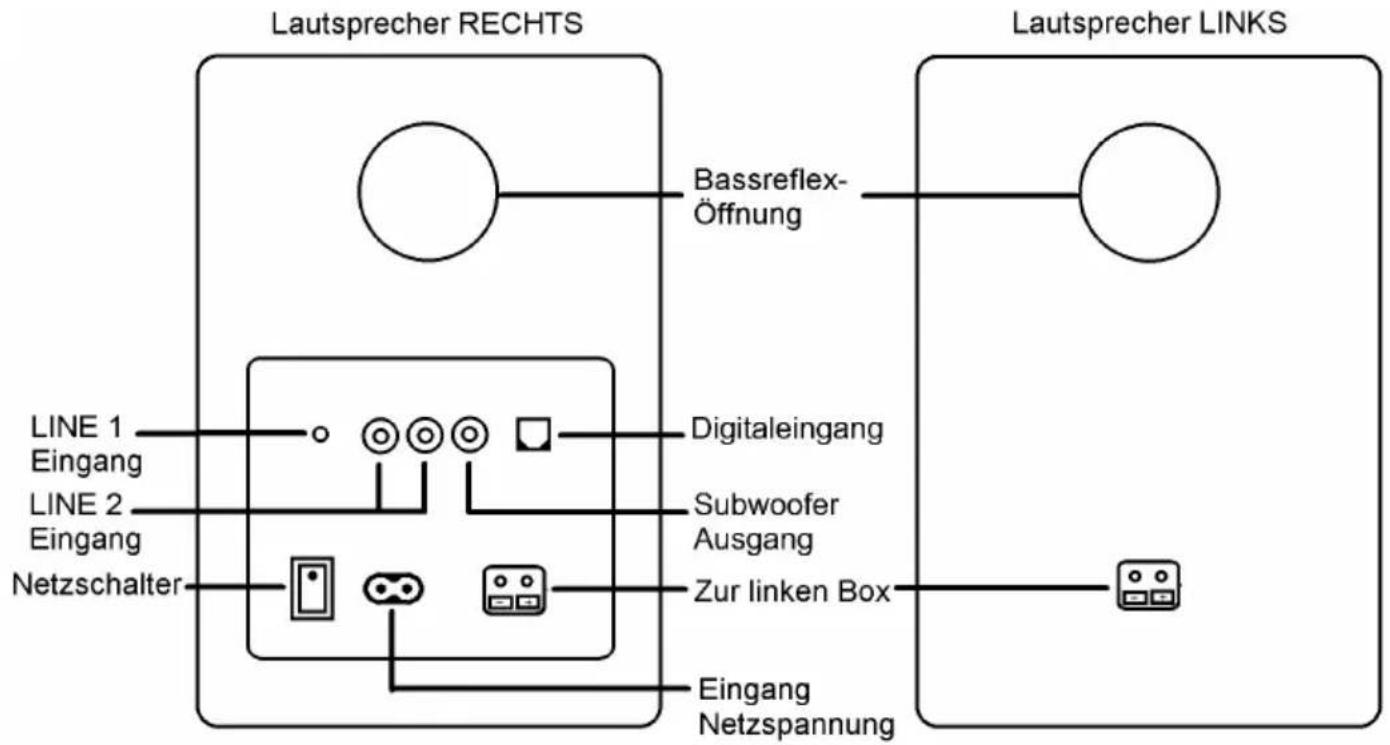

Aufbau & Bedienung

Der Aufbau und die Bedienung des wavemaster CUBE/CUBE _MINI NEO sind sehr einfach. Bitte beachten Sie, alle Anschlüsse nur im ausgeschalteten Zustand (POWER OFF) durchzuführen.

• Stellen Sie die Lautsprecher an den gewünschten Platz und beginnen Sie mit der Verkabelung.
• Zuerst verbinden Sie die linke Box mit der rechten Box mittels Lautsprecherkabel. Die vergoldeten Schraubanschlüsse können durch drehen gelöst werden. Die abisolierten Kabelenden werden so in die Querlöcher eingesteckt, daß rot mit rot und schwarz mit schwarz bei beiden Boxen verbunden werden. Drehen Sie die Schraubkappen mit der Hand fest, so daß die Kabelenden guten Kontakt bekommen und die Verbindung des Ausgangs der rechten (aktiven) Box zum Eingang der linken (passiven) Box hergestellt wird.
• Bitte achten Sie darauf, Kurzschlüsse zwischen roten (+) und schwarzen (-) Anschlüssen unbedingt zu vermeiden, um Fehlfunktion und Defekte auszuschließen!
• Verbinden Sie nun die Eingangsbuchsen auf der Rückseite des CUBE/CUBE MINI NEO mit Ihren entsprechenden Audioquellen.
  • Die LINE 1 Klinken-Buchse ist für Geräte mit niedrigerem Line-Signalpegel wie z.B. portable MP3-Player, Smartphones o.ä. vorbereitet.
  • Die Cinch-Buchsen LINE 2 sind für Geräte mit Standard Line-Signalpegel wie z.B. PC oder stationäre HiFi-Komponenten vorbereitet.
  •Die optische TOSLINK-Buchse kann digitale PCM-Stereo-Signale annehmen.

Deutsch

- Mit dem rechts an der Frontseite des CUBE/CUBE MINI NEO angebrachten Multifunktionsknopf mit Dreh- und Drucktast-Funktion können Sie die Grundfunktionen des Systems steuern:

1. Ein-/Ausschalten des CUBE/CUBE MINI NEO manuell: Einschalten durch kurzen Druck (wenn zuvor ausgeschaltet), manuelles Ausschalten durch langen Druck (>2s).

Bei manuell ausgeschaltetem Gerät erfolgt eine stetige rote LED-Anzeige.

Bei automatisch in den Standby geschaltetem Gerät erfolgt eine langsam blinkende rote Anzeige.

1. Lautstärkeeinstellung: Bei eingeschaltetem Gerät erhöhen oder vermindern Sie die Wiedergabelautstärke durch Drehen des Knopfes.

Nach Aus- und Einschaltung bleibt die zuvor gewählte Lautstärke-Einstellung erhalten.

1. Sequenzielles Umschalten zwischen den Eingängen (kurzer Druck auf den Knopf):

Eingang Anschlußbuchse	Anzeigefarbe Signalquelle, Format
LINE 1 Klinkenbuchse	3,5mm stereo	grün Smartphone, MP3-Player,geringer Pegel bis 500mV
LINE 2 RCA (Cinch) L, R weiß PC, HiFi-Geräte		Standardpegel bis 2000mV
Bluetooth - blau Bluetooth-Audio A2DP
Digital optisch S/P-DIF	TOSLINK orange PCM max. 24 Bit / 96 kHz

- Prüfen Sie vor der Inbetriebnahme unbedingt die Höhe der Netzspannung.

- Schließen Sie Ihr CUBE/CUBE MINI NEO Sound System an die Stromversorgung an.

- Schalten Sie die Netzspannung mit dem POWER-Schalter auf der Rückseite ein.

- EIN/STANDBY, Wahl der Audioquelle sowie LAUTSTÄRKE steuern Sie mit dem Einstellknopf auf der Frontseite der rechten Box des CUBE/CUBE _MINI NEO Sound Systems.

- Diese und weitere Einstellungen wie BASS, Höhen (TREBLE), LOUDNESS, MUTING, steuern Sie bei Bedarf mit den Tasten der Infrarot-Fernbedienung.

Hinweis: Wenn Sie den Baßregler zu weit hochregeln, wird die maximal erreichbare Lautstärke begrenzt, da der Tieftöner so eher seine Hubgenze überschreitet. Bitte achten Sie darauf, die Tieftöner nicht zu überlasten (hörbare Verzerrungen treten auf), weil dies die Lebensdauer der Tieftöner verringern kann!

- AUDIO SIGNAL SENSOR: Wenn das Eingangssignal für mehr als 10 Minuten sehr gering bleibt oder aussetzt, schaltet der AUDIO SIGNAL SENSOR automatisch auf STANDBY. Sobald wieder ein Audiosignal vorliegt, wird der AUDIO SIGNAL SENSOR das System wieder automatisch einschalten! Bei automatischem STANDBY blinkt die Betriebsanzeige langsam rot.

Diese Technik ist besonders vorteilhaft beim Einsatz von kabellosen Quellen wie z.B. Airplay/Streaming (WLAN) oder Bluetooth Audio Systemen: Sie können das kabellose System nutzen und das CUBE/CUBE _MINI NEO Sound System aktiviert und deaktiviert sich automatisch, gemäß den zugespielten Audiosignalen.

Deutsch

Audio Konfigurationen

Verbindung zu analogen Audio-Geräten mit RCA- oder Klinken-Ausgangsbuchsen

Nutzen Sie zur Verbindung ein herkömmliches RCA-zu-RCA (Cinch-zu-Cinch) oder Klinke-zu-Klinke Audiokabel und schließen dieses an die Eingänge LINE 1 oder LINE 2 auf der Rückseite Ihres CUBE/CUBE MINI NEO an.

Die Eingangsempfindlichkeit des 3,5mm Stereo-Klinken-Eingangs LINE 1 ist für portable Geräte wie Smartphones, MP3-Player o.ä. ausgelegt.

Die Eingangsempfindlichkeit des RCA (Cinch) Eingangs LINE 2 ist für höhere Linepegel ausgelegt, wie sie bei HiFi-Geräten oder PCs üblich sind.

Falls Ihre Audioquelle über Netzspannung versorgt wird, wie z.B. bei Streaming-Geräten, so können Sie den Netzanschluß auf der Rückseite Ihres CUBE/CUBE MINI NEO verwenden.

Verbindung zu digitalen Audio-Geräten mit S/P-DIF-Anschluß

Digitaler optischer Anschluß (S/P-DIF TOSLINK): Verwenden Sie ein genormtes optisches Verbindungskabel und schließen dieses an den Eingang OPTICAL auf der Rückseite Ihres CUBE/CUBE MINI NEO an. Bitte das optische Kabel niemals scharf knicken, um den Lichtleiter nicht zu beschädigen. Der optische Eingang des CUBE/CUBE MINI NEO unterstützt digitale PCM-STEREO-Signale mit bis zu 24 Bit / 96 kHz.

Deutsch

Bluetooth-Audio-Wiedergabe

Aktivieren Sie die Bluetooth (BT / ✕Funktion Ihrer Audioquelle (z.B. Smartphone). Schalten Sie CUBE/CUBE _MINI NEO mit dem Lautstärkeregler oder mit der IR-Fernbedienung ein. Wählen Sie die BLUETOOTH-Funktion durch mehrfaches kurzes Drücken des Reglerknopfes (oder SOURCE auf der Fernbedienung), bis die blaue Anzeige für Bluetooth aufleuchtet oder blinkt.

1. CUBE/CUBE MINI NEO bestätigt die Aktivierung der Bluetooth-Funktion: die BT-Anzeige-LED blinkt langsam.

Das BT-System ist zunächst nur mit der vorherigen Quelle verbindbar und für fremde Quellen gesperrt!

Ist Ihre zuvor verwendete BT-Quelle verfügbar, so wird CUBE/CUBE MINI NEO die BT-Verbindung sofort erneut herstellen. Die BT-Anzeige-LED leuchtet nun konstant. Sie können die BT-Wiedergabe über CUBE/CUBE MINI NEO jetzt verwenden.

1. BT-Suchphase: Ist keine vorherige BT-Quelle empfangbar, wird CUBE/CUBE MINI NEO nach einigen Sekunden neue BT-Quellen suchen; die LED blinkt dabei schnell.

Nur bei dieser Suchphase ist das BT-System für externe Geräte für ca. 2 min sichtbar und kann neu gepaart werden.

Rufen Sie nun die Bluetooth-Suchfunktion in Ihrer BT-Quelle (z.B. Smartphone) auf. Nach einem Moment wird "wm CUBE/CUBE mini" in der BT-Geräteliste des Quellengerätes erscheinen. Wählen Sie "wm CUBE/CUBE mini" zur Verbindung (Pairing) aus. Ihre BT-Quelle wird sich nun mit CUBE/CUBE _MINI NEO verbinden. Sobald das Pairing abgeschlossen ist, leuchtet die LED zur Bestätigung stetig blau.

Im Falle einer Unterbrechung der BT-Verbindung, durch Störsignale oder zu große Distanz, wird die Wiedergabe gestoppt und die LED blinkt. Sobald die BT-Quelle wieder empfangbar ist, wird die Wiedergabe fortgesetzt und die LED leuchtet stetig.

BT Sicherheit: Generell bietet Bluetooth eine hohe Betriebssicherheit und ist vor Fremdzugriffen geschützt. Um ein „neues“ Gerät mit dem CUBE/CUBE _MINI NEO zu verbinden, wird es nach dem Aktivieren der Bluetooth-Funktion nur in der BT-Suchphase für andere BT-Geräte sichtbar und kann dann mit einer neuen BT-Quelle gepaart werden. Nach ca. 2 Minuten wird die Suchphase abgeschlossen und das System ist wieder gegen Fremdzugriffe gesperrt.

Zur Abschaltung der Bluetooth-Funktion wählen Sie durch Drücken des Eingangswahlschalters des CUBE/CUBE _MINI NEO eine andere Quelle. Dadurch wird die eingebaute BT-Funktion vollständig deaktiviert.

Bluetooth-Wiedergabe vom PC: Bitte beachten Sie, daß zur Wiedergabe der Bluetooth-Standard A2DP unterstützt werden muß. So ist es z.B. bei WINDOWS (TM) Betriebssystemen erforderlich, MANUELL den Bluetooth-Treiber des Bluetooth-Geräteherstellers(!) zu installieren! Der Windows-eigene Treiber aus der automatischen Treiberfunktion unterstützt BT Audio nicht!

Subwoofer-Ausgang

Der Subwoofer-Ausgang des CUBE/CUBE MINI NEO erlaubt die Ansteuerung eines aktiven Subwoofers mit Line-Eingang und elektronischem Subwoofer-Filter, zur Erweiterung der Klangwiedergabe im Bereich tiefster Frequenzen. Dieser Ausgang liefert das ungefilterte Mono-Summensignal der aktuell wiedergegebenen Audioquelle, in Abhängigkeit von der Lautstärkeregelung des CUBE/CUBE MINI NEO . Klanganpassungen des Subwoofers an CUBE/CUBE _MINI NEO müssen mit den Filtern und den Einstellmöglichkeiten eines angeschlossenen aktiven Subwoofers durchgeführt werden.

Deutsch

Infrarot-Fernbedienung

CUBE/CUBE MINI NEO bietet eine Infrarot Fernbedienung. Zusätzlich zu den Funktionen des Multifunktionsknopfes auf der Lautsprecherfront können mit der Infrarot-Fernbedienung weitere Bedienfunktionen genutzt werden.

Batterien:

Bevor die IR Fernbedienung verwendet werden kann, sind die Batterien einzulegen.

Das Batteriefach auf der Rückseite der Fernbedienung wird geöffnet, indem man den Griff des Deckel-Rasthakens in Richtung des Deckels zieht und dann den Deckel heraushebt.

Setzen Sie die Batterien (2x Format AAA bzw. Mikro) gemäß der Markierung korrekt gepolt ein. Falsch gepolte Batterien können zu einem Defekt führen. Mit falsch gepolten Batterien wird die Fernbedienung nicht funktionieren.

Um das Batteriefach zu schließen zunächst den Haken unter dem Deckel einhängen und dann auf der Seite des Rasthakens einrasten, so daß der Batteriefachdeckel sich wieder flach in den Boden der Fernbedienung einfügt.

Vor längerem Nichtgebrauch der IR-Fernbedienung ist es zweckmäßig, die Batterien aus dem Gehäuse zu entnehmen, um Schäden durch gealterte Batterien zu vermeiden.

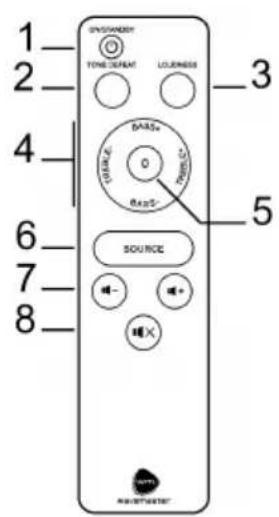

Fernbedienungsfunktionen

• ON/STANDBY (1) Ein- und manuelles Ausschalten: das Gerät wird durch kurzen Druck eingeschaltet oder manuell abgeschaltet.
  Bitte beachten Sie, daß bei Anwendung der manuellen Ausschaltung die automatische Einschaltung deaktiviert ist, das Gerät also nicht durch Musiksignale eingeschaltet werden kann.
  Um die automatische Ein- und Standby-Funktion zu nutzen, schalten Sie das CUBE/CUBE MINI NEO Lautsprechersystem nicht manuell aus, sondern lassen es laufen, bis die automatische Standby-Schaltung es selbsttätig auf Standby schaltet. Voraussetzung dafür ist, daß die Automatik mit dem Schalter AUTO-ON/STANDBY auf der Rückseite des Lautsprechers auf ON eingestellt ist.

- TONE DEFEAT (2) Mit dieser Taste können Sie den mit den Tasten BASS und TREBLE eingestellten Klang ein- oder ausschalten, ohne dabei die Klangeinstellung zu verlieren.

Deutsch

- LOUDNESS (3) Mit dieser Taste aktivieren Sie eine von der Stellung des Lautstärkereglers abhängige Klangkorrektur, die den Verlust im Tieftonbereich bei niedrigen Lautstärkeregler-Positionen ausgleicht, aktivieren bzw. deaktivieren.

Achtung: die Loudness-Funktion hat bei hoher Lautstärke keine Auswirkung. Ob Loudness ein- oder ausgeschaltet ist hören Sie am besten mit baßstarken Stücken bei niedriger Lautstärkeregler-Position..

- BASS +/- und TREBLE +/- (4) Dies sind die Tasten für die Klangeinstellung Ihres CUBE/CUBE _MINI NEO . Sie können den Klang jeweils um +/- 5 Schritte variieren. Pro Schritt werden die Tiefen bzw. Höhen um 2 dB verändert.

- Nulltaste 0 (5) Diese Taste gehört mit zur Klangregelung. Sie setzt die Klangeinstellung auf die neutrale Nullposition zurück. Dabei hat die Nulltaste zwei Funktionen:

- Wird die Nulltaste kurz nach der Einstellung von BASS oder TREBLE gedrückt, so wird nur diese eine Einstellung – also BASS oder TREBLE – auf Null gesetzt. So ist es möglich, die Klangeinstellungen zu variieren bis man eine passende Einstellung gefunden hat, ohne immer beide Klangregler neu einstellen zu müssen.

- Wenn Sie die Nulltaste drücken, ohne daß in den ca. 20 Sekunden zuvor eine Klangregelung betätigt wurde, so werden beide Klangeinstellungen – also BASS und TREBLE – gemeinsam zurückgesetzt.

- SOURCE (6) Mit dieser Taste wählen Sie den Eingang der Wiedergabequelle, identisch zu der Eingangswahl mittels des Multifunktionsknopfes an der Lautsprecherfront.

- Lautstärke -/+ (7) Mit diesen Tasten können Sie die Wiedergabelautstärke einstellen, identisch zur Drehfunktion des Multifunktionsknopfes an der Lautsprecherfront.

- MUTING (8) Mit dieser Taste können Sie die Wiedergabe stummschalten ohne die Lautstärkeposition zu verändern. Zur Fortsetzung der Wiedergabe die MUTING-Taste erneut drücken.

Deutsch

Technische Daten

•2-Kanal 2-Wege Stereo Sound System
•2 eingebaute Verstärkerkanäle
- BLUETOOTH Audio System für kabellose, digitale Signalübertragung (ab BT 2.1, A2DP,)
•Digitale TOSLINK- (optisch) Anschluß für Stereo-Signale bis zu 24 Bit / 96 kHz
•Digitale Audioverarbeitung mit hochwertigem, nativ 24/96-fähigem D/A-Wandler
•Line Eingänge mit Klinken- und RCA- (Cinch-) Buchsen sowie Cinch Subwooferausgang.
- Seidenkalotten Hochtöner 25mm, Zellulose-Konus Tieftöner CUBE MINI : 10cm, CUBE: 13cm
- Frontregler für LAUTSTÄRKE, EINGANGSWAHL und manuelle EIN/STANDBY-Schaltung
- Infrarot-Fernbedienung für alle Steuerfunktionen
•BASS/HÖHEN Klangregelung und schaltbare LOUDNESS-Funktion.
- Netz-Hauptschalter auf der Geräterückseite
•AUDIO SIGNAL SENSOR für Auto-EIN und Auto-STANDBY audiosignalabhängig
- Verbindung über Audiokabel, Digitalkabel oder Bluetooth-Audio-System
- Frequenzbereich: CUBE MINI : 55 - 22,000 Hz; CUBE: 45 - 22,000 Hz; S/N >95 dBA
- Verstärker-Ausgangsleistung (RMS): CUBE MINI : 2x 18W; CUBE: 2 x 25 W
- Netzspannung: 230/115 Volt \~, 50/60 Hz, Standby Power <0.5 W (230V)
- Abmessungen (BxHxT): CUBE MINI : 150 x 209 x 180 mm ; CUBE: 175 x 245 x 200 mm
- Systemanforderungen: analoge Stereoquelle mit RCA- oder Klinken-Anschlüssen oder digitale Stereoquelle mit TOSLINK-Anschluß oder Bluetooth-Audio-System

CE - Erklärung

Wir erklären hiermit, dass das wavemaster CUBE/CUBE _MINI NEO Lautsprechersystem mit den folgenden Normen bzw. normativen Dokumenten übereinstimmt:

EMC Direktive (2004/108/EC)

EMC: EN301 489-1 V1.9.2 & -17 V2.2.1, EN 55013: 2001 + A1: 2003 + A2: 2006,

EN 55020: 2007 + A11: 2011, EMF: EN 62479: 2010, RF: EN 300 328 V1.8.1

LVD Direktive (2006/95/EC)

LVD: EN60065: 2002 + A1: 2006 + A11: 2008 + A2: 2010 + A12: 2011, Erp: EU, EC 1275/2008

Dieser Erklärung liegen die Prüfberichte eines EMV - Labors zugrunde.

Alle Abbildungen und Texte wurden mit größter Sorgfalt bearbeitet. wavemaster kann jedoch für fehlerhafte Angaben und daraus resultierende Folgen keinerlei Haftung übernehmen.

Technische Änderungen vorbehalten.

Durch starke Funkwellen (z.B. durch Mobiltelefone) kann es im normalen Betrieb zu hörbaren Störungen kommen. Für die Dauer der Störungen empfehlen wir, die Lautstärke des Gerätes mittels Lautstärke-Knopf zu reduzieren.

Sollten Sie spezielle Fragen zum Produkt haben, die diese vorliegende Anleitung nicht beantworten kann, haben sie die Möglichkeit, auf unserer Homepage nähere Informationen zu erhalten. Vielen Dank. www.wavemaster.eu

Das Gerät darf nicht mit dem Siedlungsabfall (Hausmüll) entsorgt werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Für die Rückgabe Ihres Altgeräts nutzen Sie bitte die Ihnen zur Verfügung stehenden Rückgabe- und Sammelsysteme.
