MODE D'EMPLOI FWE03DAFN5V3-S DAIKIN

Manuel d'installation et d'utilisation Interface utilisateur touch screen

4.1.1 Accès au menu utilisateur ..... p. 61

4.1.2 Modification de la valeur de consigne de la température de l'air ..... p. 61

4.1.3 Modifier la vitesse de ventilation ..... p. 61

4.2 MENU UTILISATEUR.... p. 62

4.2.1 Menu plages horaires ..... p.62

4.2.2 Configuration des plages horaires.... p. 62

4.3 MENU ENTRETIEN.... p. 63

4.3.1 Menu informations....p. 63

5 LISTE PARAMÈTRES......p.64

5.1 LISTE PARAMÈTRES DE CONFIGURATION ..... p. 64

5.1.1 Modalité faire défiler et modifier ..... p. 64

5.1.2 Tableau des paramètres ..... p. 64

5.1.3 Contraintes de configuration.... p. 64

5.1.4 Sortie numérique configurable ..... p. 64

5.1.5 Modalité Stand-by p. 65

5.1.6 Interruption connexion sérielle.... p. 65

5.2 LISTE PARAMÈTRES DE RÉGLAGE ...... p. 65

5.3 LISTE PARAMÈTRES DE RÉSEAU ET CONNEXIONS (PASSWORD 20).... p. 66

6 LOGIQUES DE RÉGLAGE ...... p. 67

6.1 COMMUTATION ÉTÉ/HIVER ...... p. 67

6.2 VENTILATION p. 67

6.2.1 Aspects généraux ...... p. 67

6.2.2 Convection naturelle ...... p. 67

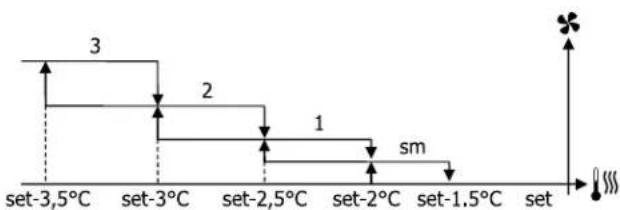

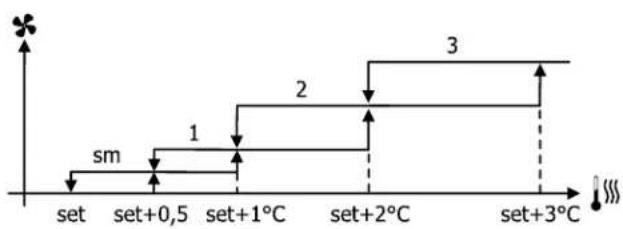

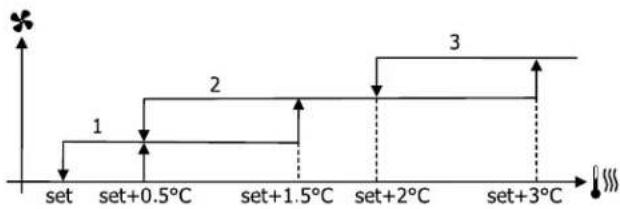

6.2.3 Ventilation par paliers p. 67

6.2.4 Ventilation modulée.... p. 68

6.2.5 Vitesse forcée p. 69

6.2.6 Validation ventilation par sonde à eau.... p. 69

6.3 VANNE.... p. 70

6.3.1 Vanne ON/OFF p.70

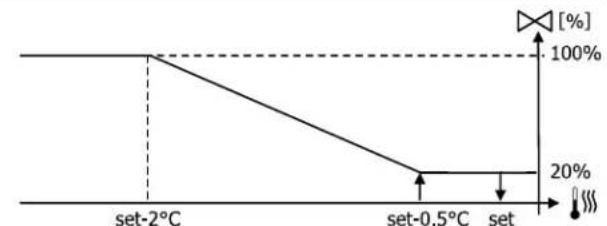

6.3.2 Vanne modulante....p. 70

6.3.3 Validation vanne par sonde à eau p. 70

6.4 RÉSISTANCE ÉLECTRIQUE.... p. 70

6.4.1 Activation.... p. 70

6.4.2 Validation résistance par sonde à eau.... p. 71

6.5 ECONOMY p.71

6.6 CONTRÔLETEMPÉRATURE MINIMUM.... p. 71

6.6.1 Activation.... p. 71

6.7 DÉSHUMIDIFICATION p. 71

6.7.1 Logique p.71

6.7.2 Validation déshumidification par sonde à eau..... p. 72

6.8 ALARMES p.75

7 RÉSEAUX ET CONNECTIVITÉ ...... p. 73

7.1 BRANCHEMENT À UN SYSTÈME DE SUPERVISION.... p. 73

7.2 SOLUTIONS DE RÉSEAU « SMALL »....... p. 74

7.3 RÉSEAU MIXTE ...... p. 76

8 SIGNIFICATION DES VOYANTS ...... p. 77

9 DONNÉES TECHNIQUES ...... p.78

10 INSTALLATION ET ENTRETIEN ...... p. 78

10.1 INSTALLATION DES SONDES p. 78

10.2 INSTALLATION DE LA SONDE D'AIR À DISTANCE p.79

10.3 INSTALLATION DE LA SONDE À EAU ..... p. 79

10.4 INSTALLATION DE L'INTERFACE UTILISATEUR ..... p. 80

10.5 INSTALLATION DE LA CARTE DE PUISSANCE..... p. 80

10.6 BRANCHEMENTS ÉLECTRIQUES.... p. 80

10.7 ENTRETIEN.... p.81 Nettoyage.... p.81

10.8 RÉSOLUTION DES PROBLÈMES.... p. 81

10.9 TABLEAU I/O DE LA CARTE.... p. 82

10.10 EXEMPLES DE CONFIGURATION ...... p. 83

1 RECOMMANDATIONS GÉNÉRALES

Lire attentivement le présent manuel.

L'installation et les interventions d'entretien doivent être confiées à des techniciens qualifiés pour ce type d'appareil, conformément aux réglementations en vigueur.

Lors de la réception de l'unité, contrôler son état et vérifier qu'elle n'ait pas subi de dommages durant le transport.

Pour l'installation et l'utilisation d'éventuels accessoires faire référence aux fiches techniques correspondantes.

Ce manuel peut subir des modifications à tout moment et sans préavis, aux fins de amélioration le produit.

Daikin décline toute responsabilité dans les cas suivants: l'appareil a été installé par des techniciens non qualifiés; il a été utilisé de manière impropre ou dans des conditions non admises; il n'a pas été soumis aux opérations d'entretien figurant dans le présent manuel; n'ont pas été utilisées des pièces de rechange d'origine.

SYMBOLES DE SÉCURITÉ

i	Lire attentivement le présent manuel
	Attention
	Utiliser les équipements de protection individuelle

UTILISER DES EPI APPROPRIÈS (GANTS POUR RÈFRIGÈRANT, LUNETTES DE PROTECTION)

⚠️ ATTENTION: Les produits électriques et électroniques ne doivent pas être éliminés avec les déchets ménagers non triés. NE démanteler PAS l'installation vous-même, le traitement du réfrigérant, de l'huile et d'autres composants doit être confié à un installateur agréé et doit être effectué

conformément aux législations en vigueur. Les unités doivent être traitées dans un centre spécialisé de collecte, de recyclage et de réutilisation. En vous assurant que ce produit est bien éliminé correctement, vous contribuer à la prévention des conséquences négatives potentielles pour l'environnement et la santé. Pour plus d'informations, contactez votre installateur ou l'autorité locale compétente.

2 CARACTÉRISTIQUES GÉNÉRALES

La commande FWTOUCH est conçue pour commander toutes les unités hydroniques de la gamme Daikin à moteur monophasé à plusieurs vitesses ou accouplé à un onduleur de modulation de la vitesse.

le contrôleur FWTOUCH est un système comprenant:

— Carte de puissance comprenant le circuit d'alimentation, le système à microprocesseur et les connecteurs à vis pour le branchement des dispositifs à l'entrée et à la sortie;

— Interface utilisateur touch screen avec horloge et sondes pour la lecture de la température ambiante et l'humidité de l'air ambiant.

ATTENTION : Le branchement entre la carte de puissance et l'interface utilisateur s'effectue au

moyen des connecteurs prévus à cet effet en utilisant un câble de transmission de données doté d'une paire de conducteurs twistés et d'un blindage.

La commande permet la communication sérielle sur deux types de réseaux :

— Solution Supervision: branchement à un système de supervision externe à protocole MODBUS RTU sur port sériel RS485;

— Solution SMALL : branchement de plusieurs commandes FWTOUCH, avec deux configurations disponibles:

1. MASTER/SLAVE sur port sériel RS485
2. MASTER/SLAVE sur OC (Ondes Convoyées).

— Solution RÉSEAU MIXTE : branchement de

plusieurs commandes FWTOUCH à différents niveaux d'autonomie:

1. MASTER de réseau RS485 (Supervision ou FWTOUCH), envoi d'instructions aux SLAVE RS485 (ou MASTER de zone);

2. MASTER de zone (FWTOUCH), réception d'instructions de MASTER de réseau RS485, envoi d'instructions aux SLAVE OC;

3. SLAVE de réseau OC, fonctionnement identique au master de zone.

3 FONCTIONS PRINCIPALES

— Variation automatique ou manuelle (sélectionnable avec le clavier) de la vitesse du ventilateur ;
— Contrôle de vannes ON/OFF ou modulantes pour systèmes à deux ou à quatre tuyaux ;
— Gestion d'une résistance électrique d'appoint pour le chauffage ;
— Commutation ÉTÉ/HIVER (= rafraîchissement/chauffage) dans une des quatre modalités disponibles:

1. modalité manuelle avec clavier;
2. manuel à distance (pa entrée numérique);
3. automatique, en fonction de la température de l'eau;
4. automatique en fonction de la température de l'air.

— Contrôle de la fonction de déshumidification ;
— Fonctionnement avec PLAGES HORARIES

Il est en outre doté de :

— Entrée numérique de commande externe (par exemple : contact fenêtre, ON/OFF à distance, détecteur de présence, etc.) qui peut activer ou désactiver le fonctionnement de l'unité hydronique (logique du contact : voir les paramètres de configuration de la carte de puissance) ;

— Entrée numérique de commutation Rafraîchissement/Chauffage à distance centralisée (logique du contact : voir les paramètres de configuration de la carte de puissance) ;
— Entrée numérique d'activation de la fonction ECONOMY à distance (logique du contact : voir les paramètres de configuration de la carte de puissance) ;
— Une sortie numérique (contact libre) entièrement configurable ;
— Sonde de température de l'air ambiant de série (située dans l'interface utilisateur) ;
— Sonde de température de l'eau (accessoire), une ou deux (option dans le cas des installations à 4 tuyaux) ;
— Sonde à distance de température de l'air ambiant

(accessoire) qui, lorsqu'elle est branchée, peut être utilisée à la place de celle installée de série dans l'interface utilisateur ;

— Sonde à distance d'humidité de l'air ambiant (accessoire).

4 PAGES ET FONCTIONS

4.1 INTERFACE UTILISATEUR

La page principale est constituée des parties suivantes :

— touche d'accès au menu utilisateur ;
— température ambiante (lue par la sonde à distance intégrée à l'interface utilisateur ou par la sonde branchée au bornier de la carte de puissance conformément à la configuration) ;

— touche ON/OFF ;
— VALEUR DE CONSIGNE de température actuelle, modifiable ;
— état de la ventilation, modifiable ;
— symboles de etat

Plages horaires actives

Fonction température ambiante minimum

Résistance électrique active

Vanne ouvert

Fonction Economy active

Connexion Supervision

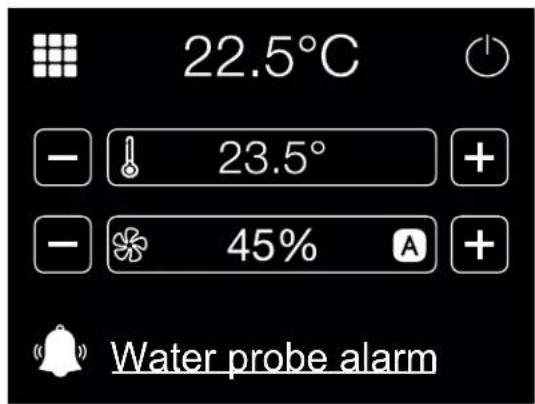

Présence alarme (aucun autre symbole de la sualisé ; un texte descriptif du type d'alarme

Connexion smartphone

Connexion Réseau Local

Modalité Été (rafraîchissement)

Modalité Hiver (chauffage)

4.1.1 Accès au menu utilisateur

L'accès au menu utilisateur est autorisé uniquement dans le cas où le clavier n'aurait pas été bloqué ou dans le cas où la fonction de limitation utilisateur n'aurait pas été activée.

Clavier bloqué :

Modalité limitation utilisateur :

4.1.2 Modification de la valeur de consigne de la température de l'air

Pour modifier la valeur de consigne de la température de l'air, il est nécessaire de visualiser la page AC-CUEIL avec l'unité hydronique allumée, puis procéder comme suit :

— appuyer sur les touches + / - situées sur les côtés de la zone de visualisation de la VALEUR DE CONSIGNE pour la modifier.

4.1.3 Modifier la vitesse de ventilation

Pour modifier la vitesse de ventilation, il est nécessaire de visualiser la page ACCUEIL avec l'unité hydronique allumée, puis procéder comme suit :

— appuyer sur les touches + / - situées sur les côtés de la zone de visualisation de la ventilation pour en modifier la valeur.

— en cas de ventilation modulée, à la place des paliers, s'affiche la vitesse de ventilation en pourcentage. La pression des touches + / - permet de modifier cette valeur, de la limite minimum program-

nenté est la limite maximum (voir MENU RÉGLAGE) ; au-delà des limites, la modalité de ventilation automatique est automatiquement sélectionnée ;

— dans le cas où l'écart entre la température mesurée de l'air ambiant et la valeur de consigne programmée ne dépasserait pas 0,5°C, la ventilation est désactivée et l'indication STDBY s'affiche ;

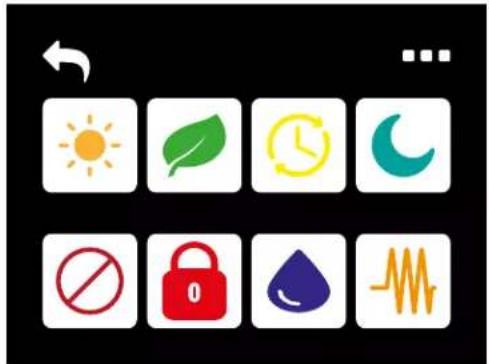

4.2 MENU UTILISATEUR

		Touche d'accès au menu entretien.
		Touches de changement de modalité Été/Hiver.
		Touche d'activation/désactivation de la modalité Economy.
		Touche pour réglages et activation/désactivation plages horaires.
		Touche d'accès à la page de réglage et d'activation/désactivation de la fonction antigel ambiant.
		Touche d'activation/désactivation de la modalité limitations utilisateur (mot de passe = 66).
		Touche d'activation/désactivation du blocage du clavier (mot de passe = 99).
		Touche d'accès à la page de réglage et d'activation/désactivation de la déshumidification.
		Touche d'activation/désactivation du fonctionnement des résistances électriques. La touche s'affiche UNI-QUEMENT si les résistances électriques sont présentes.

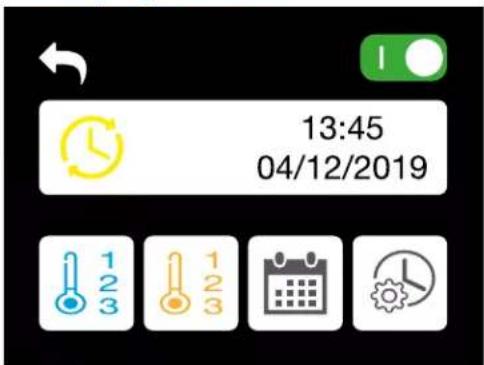

4.2.1 Menu plages horaires

	Sélecteur d'activation/désactivation du fonctionnement basé sur plages horaires
	Touche d'accès à la page de réglage des 3 températures d'été
	Touche d'accès à la page de réglage des 3 températures d'hiver
	Touche d'accès aux pages de configuration horaire et quotidienne
	Touche d'accès à la page de réglage de l'heure et de la date

4.2.2 Configuration des plages horaires

En appuyant sur la touche depuis le menu des plages horaires, l'on accède à la page suivante :

— Appuyer sur les touches SET pour sélectionner une des 3 valeurs de température en modalité Été et en modalité Hiver pour chaque heure et chaque jour de la semaine (du lundi au dimanche).

— Appuyer sur les touches COPY pour copier le profil Été et Hiver d'un jour de la semaine sur un ou plusieurs autres jours de la semaine.

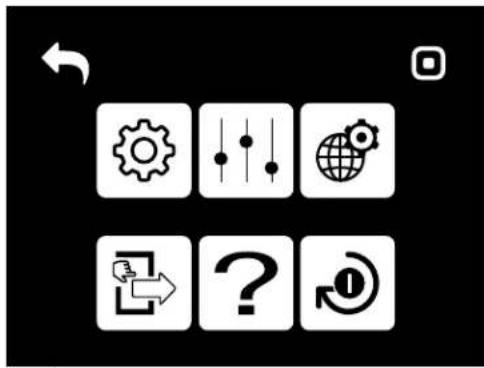

4.3 MENU ENTRETIEN

Touche de retour à la page principale

Touche d'accès à la liste des paramètres de configuration (mot de passe = 10) voir paragraphe p. 64

Touche d'accès à la liste des paramètres de réglage (mot de passe = 77) voir paragraphe p. 65

Touche d'accès à la liste des paramètres de réseau et connexions (mot de passe = 20) voir paragraphe p. 66

Touche d'accès aux pages de test des sorties (mot de passe = 30)

Touche d'accès au menu des informations

touche de rétablissement des valeurs par défaut (mot de passe = 15)

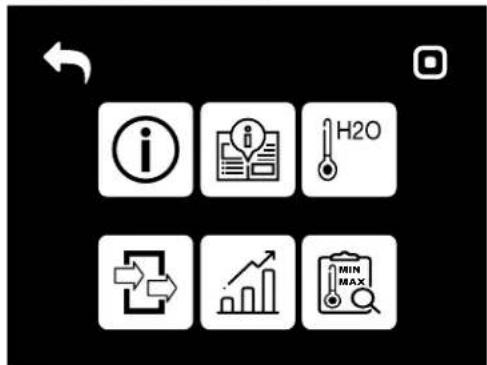

4.3.1 Menu informations

Touche de retour à la page principale

Touche d'accès à la page des versions logiciels

Touche d'accès aux pages du manuel

Touche d'accès à la page de la température de l'eau

Touche d'accès à la page de visualisation des entrées et sorties

Touche d'accès à la page de visualisation des graphiques des valeurs principales

Touche d'accès à la page de visualisation des valeurs minimum et maximum des valeurs principales

5.1 LISTE PARAMÈTRES DE CONFIGURATION

5.1.1 Modalité faire défiler et modifier

— pour faire défiler la liste, appuyez sur le bouton OK en haut à droite;
— en phase de la modification du paramètre, la valeur NON enregistrée apparaît en orange;
— pour sauvegarder les paramètres, appuyez sur le bouton OK en haut à droite et le texte passe de l'orange au blanc.

5.1.2 Tableau des paramètres

ID Description Default Valeurs possibles
C1 Type unité 3 vitesse			3 vitesse4 vitesses
C2 Nombre tuyaux 2 tuyaux			2 tuyaux4 tuyaux
C3 Sonde air Moniteur			MoniteurCarte
C4	A f f i c h a g e température	Celsius	CelsiusFahrenheit
C5 Type ventilation	Step		StepModulée
C6 Type vanne	Non présent		Non présentOn/OffModulée
C7 Sélection Été/Hiver	Sur clavier/sériel		Sur clavier/sérielPar entrée numériqueAuto sur temp. eauAuto sur temp. air
C8	Configuration sortie 07	Aucune utilisation	(voir paragraphe correspondant)
C9 Logique sortie 07	N.A		N.AN.C
C10	Résistance présente	Non	Non/Oui
C11	Sonde à eau présente	Non	Non/Oui
C12	Nombre sondes à eau unité à 4 tuyaux	1	1/2
C13	Sonde humidité	Moniteur	Display/Carte
C14	Economy par contact	Non	Non/Oui
C15	ON/OFF par contact	Non	Non/Oui
C16	Déshumidification par contact	Non	Non/Oui
C17	Modalité ventilation en STAND-BY	Standard	Toujours ON,Toujours OFF,Allumages cycliques

ID Description Default Valeurs possibles
C18	Vitesse ventilation en STAND-BY	Minimum	Minimum Moyenne Maximum
C19	Convection naturelle	Non	Non/Oui
C20	Status avec ligne sé-rielle déconnectée	Clavier/sériel	Clavier/sériel Par superviseur
C21	Langue	Italien	Italien Anglais, Français, Allemand, Espagnol
C22	Display Stand-by	Éteint	Éteint Horloge, Température

5.1.3 Contraintes de configuration

La configuration de l'unité hydronique doit tenir compte des exigences suivantes :

— si la résistance est présente, il est nécessaire que soit également présente la sonde à eau ;

— si la résistance et la vanne sont présentes, cette dernière doit être une vanne à 3 VOIES (EN AUCUN CAS UNE VANNE À 2 VOIES) ;

— si la commutation ÉTÉ/HIVER est réglée sur « Auto sur temp. eau », la présence de la sonde à eau est nécessaire ;

— sur les unités à 4 tuyaux, la résistance ne peut pas être présente ;

— sur les unités à 4 tuyaux, avec une seule sonde à eau, la commutation Été/Hiver ne peut pas être réglée sur « Auto sur temp. eau » ;

— il est possible de régler la commutation Été/Hiver sur « Auto sur temp. eau » uniquement en présence de la résistance électrique ou bien si l'unité hydronique est une unité à 4 tuyaux ;

— si la commutation ÉTÉ/HIVER est réglée sur « Auto sur temp. eau », il n'est pas possible d'utiliser une vanne à 2 voies. La sonde eau doit être installée sur un point du circuit hydraulique à circulation minime.

5.1.4 Sortie numérique configurable

La carte de puissance présente une sortie numérique (indiquée par O7 sur le schéma électrique) dont l'état peut être lié à un des états de fonctionnement de l'unité hydronique indiqués dans la liste ci-après :

— Modalités de fonctionnement
— Demande de refroidissement ou de chauffage
— Demande de refroidissement
— Demande de chauffage
— État ON/OFF unités hydroniques
— Présence d'alarme
— Appelé déshumidification
— Appelé humidification
— Haute température d'ambiance
— Basse température d'ambiance
— Absence du signal d'eau au chauffage
— Absence du signal d'eau au refroidissement
— Par le superviseur et sélectionnables à l'aide du paramètre de configuration « Configuration O7 ». Il est en outre possible de décider, à travers le réglage du paramètre suivant, « Logique sortie numérique », si l'état du relai doit suivre la logique NO (Normalement Ouvert) ou NF (Normalement

Fermé).

5.1.5 Modalité Stand-by

Au bout de 30 secondes sans qu'aucune opération n'ait été effectuée sur le clavier de l'interface utilisateur, la page principale se met en stand-by et affiche la température ambiante. En touchant l'écran à quelque endroit que ce soit, la page ACCUEIL s'affiche à nouveau.

5.1.6 Interruption connexion sérielle

En cas d'interruption du branchement sériel avec la commande réglée comme SLAVE, FWTOUCH maintient les réglages ON/OFF et modalité ÉTÉ/HIVER assurés par le superviseur ou bien rétablit les derniers réglages effectués sur le clavier en fonction de la sélection du paramètre de configuration correspondant.

5.2 LISTE PARAMÈTRES DE RÉGLAGE

ID Description Default
R1	Limite minimum VALEUR CONSIGNE de rafraîchissement	10.0°C
R2	Limite maximum VALEUR CONSIGNE de rafraîchissement	35.0°C
R3	Limite minimum VALEUR CONSIGNE de chauffage	5.0°C
R4	Limite maximum VALEUR CONSIGNE de chauffage	30.0°C
R5	Limite minimum VALEUR CONSIGNE d'humidité	35%
R6	Limite maximum VALEUR CONSIGNE d'humidité	75%
R7 Hystérésis humidité 5%
R8 Offset sur lecture humidité 0%
R9 Valeur minimum de ventilation modulée 20%
R10	Valeur maximum de ventilation modulée - Rafraîchissement	100%
R11	Valeur maximum de ventilation modulée - Chauffage	100%
R12 Offset sonde air	0.0°C
R13 Offset sonde eau	0.0°C
R14 Offset sonde eau chauffage	0.0°C
R15 Offset stratification air	0.0°C
R16 Hystérésis Economy 0.0°C
R17	VALEUR CONSIGNE validation eau rafraîchissement	17.0°C
R18 Hystérésis validation eau rafraîchissement 5.0°C
R19 VALEUR CONSIGNE validation eau chauffage	37.0°C
R20 Hystérésis validation eau chauffage	7.0°C

ID Description Default
R21	VALEUR CONSIGNE validation eau déshumidification	10.0°C
R22	Hystérésis validation eau déshumidification	2.0°C
R23	VALEUR CONSIGNE validation eau vanne	30°C
R24	Hystérésis validation eau vanne	5.0°C
R25	VALEUR CONSIGNE validation eau résistance	39.0°C
R26	Hystérésis validation eau résistance	2.0°C
R27	VALEUR CONSIGNE contrôle température minimum	9.0°C
R28	Hystérésis contrôle température minimum	1.0°C
R29	Zone Neutre	5.0°C
R30 %	ventilation modulée en stand-by	20%
R31	Type de réglage	Proportionnel

5.3 LISTE PARAMÈTRES DE RÉSEAU ET CONNEXIONS (PASSWORD 20)

ID Description Default Valeurs possibles
	SETUP RS485
N1 MST/SLV Aucun			AucunMasterSlave localSlave de SPV
N2 Protocole Modbus Modbus
N3 Adresse sérieille 0			0-255(MASTER = 0; SLAVE = 1-255)
N4 Vitesse 9600			12002400480096001920038400
N5 Contrôle température par Master Oui			NonOui
	SETUP OC
N7 MST/SLV Master			MasterSlave
N8 Adresse sérieille 0			FWTOUCH master:0
			FWTOUCH Slave: 2-255
	RÉGLAGE réseau sans fil
N9	Activation Wi-Fi/BLE (Bluetooth)	Non	NonOui

6 LOGIQUES DE RÉGLAGE

6.1 COMMUTATION ÉTÉ/HIVER

Quatre logiques différentes et alternatives de sélection du mode de fonctionnement du thermostat sont disponibles ; elles sont définies sur la base de la configuration programmée sur la commande :

— Local : choix de l'utilisateur à l'aide de la touche MODE
— Distance : en fonction de l'état de l'entrée digitale DI1
— en fonction de la température de l'eau

INFO : En cas d'alarme relative aux sondes, le

mode de fonctionnement Local est momentanément rétabli.

— en fonction de la température de l'air :

Où:

— SET est la température de l'air programmée au moyen des flèches
— ZN est la zone neutre

Le mode de fonctionnement du thermostat est indiqué sur l'écran par les symboles de RAFRAÎCHISSEMENT et de CHAUFFAGE

6.2 VENTILATION

6.2.1 Aspects généraux

Le contrôle peut gérer deux types de ventilation :

— ventilation par paliers avec un nombre fixe de vitesses sélectionnables (3 ou 4) ;
— ventilation modulée à vitesse variable de 0% à 100%

L'utilisation de l'un ou l'autre type de gestion est liée au type de ventilateur (à paliers ou modulant) monté sur l'appareil. Pareillement, le réglage par paliers répond à deux logiques différentes selon que la ou les vannes sont de type ON/OFF ou modulantes.

Les logiques du réglage automatique assuré par la commande (voir plus bas pour la description détaillée) sont les suivantes :

— ventilation à 3 vitesses avec variation automatique par paliers et vanne ON/OFF (ou absente), en modalité rafraîchissement et chauffage ;
— ventilation à 4 vitesses avec variation automatique par paliers et vanne ON/OFF (ou absente), en modalité été et hiver ;
— ventilation à 3 vitesses avec variation automatique par paliers et vanne modulée, en modalité été et hiver ;
— ventilation à 4 vitesses avec variation automatique par paliers et vanne modulée, en modalité été et hiver ;

— réglage de la ventilation modulée avec vanne ON/OFF, en modalité été et hiver ;
— réglage de la ventilation modulée avec vanne mo dulante.

6.2.2 Convection naturelle

En activant le paramètre sur les unités équipées de vanne (dans le menu de configuration), la ventilation en mode chauffage est retardée de 0,5°C pour permettre une première phase de convection naturelle.

6.2.3 Ventilation par paliers

A l'aide des touches UP/DOWN, il est possible de choisir les vitesses suivantes :

— Vitesse AUTOMATIQUE : en fonction de la température programmée et de la température de l'air ambiant ;
— Vitesse SUPER MINIMUM : sélectionnable uniquement si l'unité hydronique est à 4 vitesses ;
— Vitesse MINIMUM
— Vitesse MOYENNE
— Vitesse MAXIMUM

FONCTIONNEMENT AUTOMATIQUE POUR UNITÉS HY-DRONIQUES À 3 VITESSES ET VANNE(S) ON/OFF (OU ABSENTES) :

1. Vitesse MINIMUM

2. Vitesse MOYENNE

3. Vitesse MAXIMUM

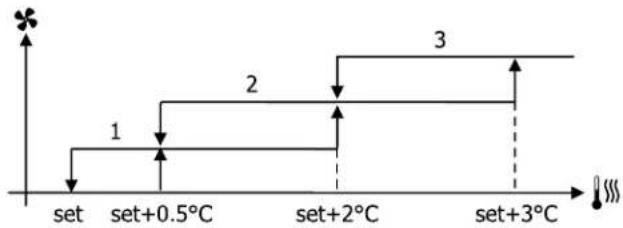

   Rafraîchissement:

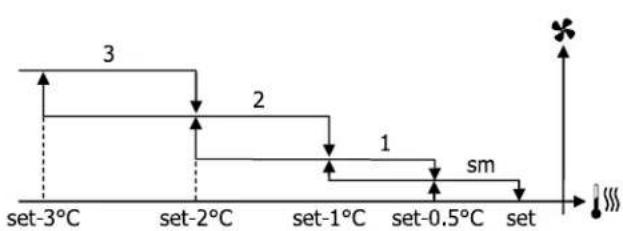

Chauffage:

1. Vitesse MAXIMUM

Rafraîchissement:

Rafraîchissement:
Rafraîchissement:
    note right of B "sm"
    note left of C "1"
    note right of D "2"
    note right of E "3"

Chauffage:

Chauffage:

FONCTIONNEMENT AUTOMATIQUE POUR UNITÉ HYDRONIQUE À 3 VITESSES ET VANNE(S) MODULANTE(S)

6.2.4 Ventilation modulée

1. Vitesse MINIMUM

La logique de gestion de la ventilation modulée prévoit, tout comme la ventilation par paliers, deux modalités de fonctionnement :

1. Vitesse MOYENNE

— fonctionnement AUTOMATIQUE

— fonctionnement à VITESSE FIXE

La sélection du pourcentage de fonctionnement s'effectue à l'aide des touches + et - ; alors qu'en réglant une valeur de ventilation inférieure au minimum (20%) ou supérieur au maximum (100%), la ventilation automatique est activée.

TABLEAU AVEC MANUEL AUTO ET FORCÉ

FONCTIONNEMENT AUTOMATIQUE POUR UNITÉS HY-DRONIQUES À 3 OU 4 VITESSES ET VANNE(S) ON/OFF OU ABSENTE(S) :

CHAUFFAGE AVEC CONFIGURATIONS À 4 VITESSES :

6.2.5 Vitesse forcée

La logique de ventilation normale (modulée ou non modulée) est ignorée en cas de situations particulières de forçage qui peuvent s'avérer nécessaires pour le contrôle de la température ou le fonctionnement de l'unité.

Situations possibles :

— en RAFRAÎCHISSEMENT :

— avec sonde à air intégrée et configurations avec suivants :

vanne : la vitesse minimum disponible est maintenue y compris après avoir atteint la température programmée

— avec sonde à air intégrée et configurations sans vanne : toutes les 10 minutes d'arrêt du ventilateur, une ventilation de 2 minutes à la vitesse moyenne est effectuée pour permettre à la sonde à air une

lecture plus précise de la température ambiante

— si la ventilation en stand-by est toujours réglée sur ON, la vitesse sélectionnée est maintenue une fois la valeur de consigne de température atteinte.

— en CHAUFFAGE :

— avec résistance active : la ventilation est forcée à la vitesse moyenne

— une fois la résistance éteinte : une post-ventilation est maintenue pendant 2 minutes à la vitesse moyenne. (NB : la ventilation est portée à terme y compris si le thermostat est éteint ou en cas de passage à la modalité Rafraîchissement).

— si la ventilation en stand-by est toujours réglée sur ON, la vitesse sélectionnée est maintenue une fois la valeur de consigne de température atteinte.

6.2.6 Validation ventilation par sonde à eau

Indépendamment du type de ventilateur présent (à paliers ou modulant), le fonctionnement de la ventilation est subordonné au contrôle de la température de l'eau du circuit. En fonction de la modalité de fonctionnement, les seuils de validation en chauffage et rafraîchissement différent.

L'absence de cette validation à l'appel du thermostat est indiquée sur l'écran par le clignotement du symbole de la modalité active (Rafraîchissement ou Chauffage). Cette validation est ignorée dans les cas

— sonde eau non prévue ou en condition d'alarme parce que débranchée

— en rafraîchissement avec configurations à 4 tuyaux

6.3 VANNE

Le contrôleur peut gérer des vannes à 2 ou à 3 voies, de type ON/OFF (à savoir vanne entièrement ouverte ou fermée) ou modulantes (l'ouverture de la vanne peut varier de 0% à 100%).

6.3.1 Vanne ON/OFF

L'ouverture de la vanne (à 2 ou 3 voies) est commandée en fonction de la valeur de consigne de fonctionnement et de la température de l'air.

Rafraîchissement:

On Off set set+0,5°

Chauffage:

On set-0,5° Set Off

6.3.2 Vanne modulante

L'ouverture de la vanne (à 2 ou 3 voies) est commandée en fonction de la valeur de consigne de fonctionnement et de la température de l'air.

La logique de réglage de l'ouverture repose sur les diagrammes ci-après.

Rafraîchissement:

CHAUFFAGE AVEC CONFIGURATIONS À 3 VITESSES

CHAUFFAGE AVEC CONFIGURATIONS À 4 VITESSES

6.3.3 Validation vanne par sonde à eau

Le contrôle de la température de l'eau pour valider l'ouverture concerne uniquement les configurations avec vannes à 3 voies et résistance électrique. Avec ces configurations le contrôle de la température est effectué dans les cas suivants :

— Chauffage avec résistance : le fonctionnement de la résistance prévoit le forçage de la ventilation ; il est donc nécessaire d'éviter la circulation d'eau trop froide dans l'unité :

— Post-ventilation due à l'extinction de la résistance : maintenue jusqu'au terme de la durée préétablie, y compris en cas de changement de la modalité de fonctionnement. Pendant la post-ventilation, la validation de l'eau coïncide avec celle de la ventilation.

6.4 RÉSISTANCE ÉLECTRIQUE

6.4.1 Activation

Dans le cas où sa présence aurait été préalablement sélectionnée à l'aide du paramètre de configuration correspondant et son utilisation activée à l'aide de la touche du MENU UTILISATEUR, la résistance électrique est utilisée à la demande du thermostat en fonction de la température ambiante :

INFO : L'activation prévoit un forçage de la

ventilation.

6.4.2 Validation résistance par sonde à eau

La commande d'activation de la résistance est liée au contrôle de la température de l'eau.

Ci-après, la logique d'activation correspondante : CHAUFFAGE

Cette commande n'est pas fournie si la sonde à eau n'est pas prévue ou bien est débranchée.

6.5 ECONOMY

La fonction Economya pour objectif de réduire le bruit et la consommation électrique de l'unité hydronique (par exemple pendant les heures nocturnes de fonctionnement). Dans le cas où sa présence aurait été préalablement sélectionnée à l'aide du paramètre de configuration correspondant et son utilisation activée à l'aide de la touche du MENU UTILISATEUR, la fonction Economy prévoit une correction de la valeur de consigne de 2,5°C et le forçage à la vitesse minimum disponible :

— Rafraîchissement : valeur de consigne +2,5°C
— Chauffage : valeur de consigne -2,5°C

6.6 CONTRÔLE TEMPÉRATURE MINIMUM

Dans le cas où sa présence aurait été préalablement sélectionnée à l'aide du paramètre de configuration correspondant et son utilisation activée à l'aide de la touche du MENU UTILISATEUR, cette logique permet d'éviter, alors que le thermostat est éteint, que la température ambiante ne descende en deçà d'un certain seuil, réglable sur la page d'activation, en forçant l'unité en modalité chauffage pendant la durée nécessaire.

Si elle est présente, la résistance électrique est utilisée uniquement dans le cas où elle aurait été préalable-ment sélectionnée comme ressource en chauffage.

6.6.1 Activation

Si ce contrôle est sélectionné, l'unité s'allume lorsque la température ambiante descend en-deçà de 9°C :

Une fois que la température repasse au-dessus de 10°C, le thermostat repasse en Off.

INFO : Une éventuelle commande de OFF d'une entrée numérique a pour effet de bloquer cette logique.

L'écranFWTOUCHest doté d'une sonde d'humidité interne, aussi il est en toute circonstance possible d'activer la fonction déshumidification.

Dans le cas où elle aurait été activée sur la page accessible à travers le MENU UTILISATEUR, la fonction de déshumidification, utilisable uniquement dans la modalité rafraîchissement, prévoit que l'unité fonctionne pour réduire le degré d'humidité ambiante jusqu'à ce que soit atteinte la valeur de consigne programmable sur la page d'activation.

6.7.1 Logique

La ventilation est alors forcée sur la vitesse minimum ou, dans le cas où la température de l'air serait très supérieure à la valeur de consigne programmée, sur la vitesse moyenne :

L'humidité devant être ramenée à la valeur programmée, la ventilation (et la vanne, si présente) est activée aussi dans le cas où la température ambiante aurait déjà atteint la valeur de consigne correspondante (affichée sur l'écran). Dans le cas où la valeur diminuerait très en-deçà de ce seuil, cette logique est momentanément désactivée.

6.7.2 Validation déshumidification par sonde à eau

La commande d'activation de la déshumidification est liée au contrôle de la température de l'eau. Ci-après, la logique d'activation correspondante :

L'absence de commande prévoit le blocage momentané de la fonction de déshumidification. Il en va de même si la sonde est débranchée.

INFO: Une fois l'humidité de référence atteinte ou après la mise en OFF de la commande, la déshumidification est désactivée.

6.8 ALARMES

Les alarmes gérées par la commande et signalées sur l'écran sont les suivantes :

— Alarme sonde à aire
— Alarme sonde eau
— Alarme sonde humidité
— Alarme non grave de ID (déclenchée par la fermeture de l'entrée ID4)
— Alarme grave de ID (déclenchée par la fermeture de l'entrée ID5)
— Alarme connexion OC (déclenchée par la perte de connexion de l'écran avec la carte)

22.5°C - 23.5° + - 45% A + Water probe alarm

7 RÉSEAUX ET CONNECTIVITÉ

FWTOUCH offre la possibilité de s'interfacer en réseaux de type :

1. réseau RS485 avec superviseur. Voir figure 11.1 p. 144

2. réseau SMALL : réseau SMALL RS485 et réseau SMALL ondes convoyées

3. réseau MIXTE (Supervision + OC ou RS485 + OC). Voir figure 11.4 p. 144

7.1 BRANCHEMENT À UN SYSTÈME DE SUPERVISION

À travers le port sériel RS485, il est possible de brancher les commandes FWTOUCH (jusqu'à 247 unités hydroniques) à un logiciel de gestion qui, comme protocole de communication, utilise le standard MODBUS RTU avec les caractéristiques suivantes :

— baudrate programmable (par défaut : 9600) ;
— aucun parité
— 8 bit données
— 1 bit stop

Dans un réseau de supervision, chaque commande FWTOUCH se comporte comme un SLAVE à l'égard du système de gestion centralisé qui constitue le MAS-TER du réseau. Voir figure 11.1 p. 144.

Une fois le câblage du réseau effectué, il est nécessaire de configurer chaque commande FWTOUCH. Accéder à la liste des paramètres de réseau et de connexion (accessible à l'aide de la touche du MENU UTILISATEUR) et régler les paramètres de CONFIGURATION RS485 comme suit :

— MST/SLV = "Slave de SPV"
— Protocole = "Modbus"
— Adresse sérielle = régler une valeur comprise entre Les variables disponibles sont les suivantes :
Les variables disponibles sont les suivantes :

» Coil status (numériques de lecture/écriture)

Description
1	contrôle ON/OFF
2	contrôle Été/Hiver
3	contrôle ECONOMY
4	commande ACTIVATION ANTIGEL
5	commande ACTIVATION RÉSISTANCES ÉLECTRIQUES
6	commande MAN/AUTO de la ventilation modulée
7	activation ON/OFF par MASTER
8	activation ECONOMY par MASTER
9	activation ÉTÉ/HIVER par MASTER
10	activation ANTIGEL par MASTER

1 et 255

— Vitesse = la régler en fonction des exigences du Master et laisser inchangés les paramètres de SETUP OC (MST/SLV = aucun).

INFO: pour les détails du câblage du réseau, il est recommandé de lire le document « Instructions générales réseau RS485 », disponible en accédant à la section téléchargements du site Daikin.

Les fonctions reconnues et gérées par la commande comme SLAVE sont les suivantes :

Code Description
01	lecture de coil status
02	lecture d’input status
03	lecture de holding register
04	lecture d’input register
15	écriture multiple de coil status
16	écriture multiple de holding register

AVERTISSEMENT : En cas d'utilisation de standards différents du protocole MODBUS, les adresses indiquées dans les tableaux suivants pourraient différer de une unité.

Description
11	activation RÉSISTANCES ÉLECTRIQUES par MASTER
12	activation VALEUR DE CONSIGNE par MASTER
13	activation LIMITES DE LA VALEUR DE CONSIGNE par MASTER
14	activation VITESSE VENTILATION par MASTER
15	commande BLOCAGE CLAVIER
16	validation activation CONTRÔLE HUMIDITÉ par MASTER
17	activation CONTRÔLE HUMIDITÉ
18	commande SORTIE NUMÉRIQUE CONFIGURABLE NO7
19	commande activation PLAGES HORAIRES

» Input status (numériques de seule lecture)

Description
1	ON/OFF unité hydronique
2	ÉTÉ/HIVER

Description
3	ECONOMY actif
4	ANTIGEL actif
5	présence ALARME
6	Alarme sonde température ambiante
7	Alarme sonde température eau
8	Alarme sonde température eau chaude(uniquement sur unité hydronique à 4 tuyaux)
9	Alarme sonde humidité ambiante
10	Nombre de vitesses (3/4)
111	Nombre de tuyaux (2/4)
12	Type ventilation (PALIERS/MODULÉE)
13	Sonde de réglage(INTERFACE UTILISATEUR/CARTE DE PUISSANCE)
14	Présence résistances électriques
15	Présence sonde d'humidité
16	État sortie numérique 1 (01)
17	État sortie numérique 2 (02)

Description
18	État sortie numérique 3 (03)
19	État sortie numérique 4 (04)
20	État sortie numérique 5 (05)
21	État sortie numérique 6 (06)
22	État sortie numérique 7 (07)
23	Présence sonde eau
24	Présence sonde eau chaude (unité hydronique à 4 tuyaux)
25	Déshumidification active
26	Vanne ouvert
27	Unité hydronique éteinte par contact à distance
28	Réglage ventilation (MANUEL / AUTOMATIQUE)
29	Résistance active
30	Présence vanne
31	Activation ECONOMY par contact

» Holding register (internes/analogiques de lecture/écriture)

Description
1	VALEUR CONSIGNE de température été (rafraîchissement)
2	Limite minimum VALEUR CONSIGNE de température été
3	Limite maximum VALEUR CONSIGNE de température été
4	VALEUR CONSIGNE de température hiver (chauffage)
5	Limite minimum VALEUR CONSIGNE de température hiver
6	Limite maximum VALEUR CONSIGNE de température hiver
7	VALEUR CONSIGNE de température unique(si ÉTÉ/HIVER sur temp. eau/air)
8	VALEUR CONSIGNE d'humidité

Description
9	Limite minimum VALEUR CONSIGNE d'humidité
10	Limite maximum VALEUR CONSIGNE d'humidité
11	Vitesse de la ventilation par paliers:0 = vit. super minimum1 = vit. minimum2 = vit. moyenne3 = vit. maximum4 = vit. AUTO
12	Vitesse de la ventilation modulée

» Input register (internes/analogiques de lecture uniquement)

Description
1 Température ambiante:
2 Humidité ambiant
3 Température d'eau
4	Température eau chaude (uniquement sur unité hydronique à 4 tuyaux)
5	État de la ventilation par paliers :0 = ventilation arrêtée1 = vit. super minimum2 = vit. minimum3 = vit. moyenne4 = vit. maximum
6 Valeur % de la ventilation modulée
7 Valeur % de la sortie analogique 1
8 Valeur % de la sortie analogique 2

Description
9 Valeur %	de la sortie analogique 3
10 VALEUR	DE CONSIGNE de température active
11 VALEUR	DE CONSIGNE de température été
12 VALEUR	DE CONSIGNE de température hiver
13	VALEUR DE CONSIGNE de température unique (si ÉTÉ/HIVER sur temp. eau/air)
14 VALEUR	DE CONSIGNE d'humidité active
15 Type vanne (ABSENTE/ON-OFF/MODULÉE)

7.2 SOLUTIONS DE RÉSEAU « SMALL »

Les solutions de réseau « SMALL » constituent un système de réseau Master/Slave dans lequel une des commandes FWTOUCH assure la fonction de MASTER alors que les autres commandes FWTOUCH du réseau assurent la fonction de SLAVE. Deux types de réalisation existent, chacune avec des fonctions et des types de connexion différents :

— Réseau SMALL sur RS485
— Réseau SMALL sur ONDES CONVOYÉES

7.2.1 Réseau SMALL sur RS485

Dans ce cas, la connexion est établie par l'intermédiaire du bus RS485, constitué d'un câble de données blindé et twisté à 2 conducteurs. Voir 11.2 p. 144

INFO: Pour les détails du câblage du réseau, il est recommandé de lire le document « Instructions générales réseau RS485 », disponible en accédant à la section téléchargements du site Daikin.

La commande MASTER transmet aux commandes SLAVE les données suivantes :

— Modalités de fonctionnement : (Rafraîchissement ou chauffage) ;
— État ON/OFF de la commande : toutes les commandes SLAVE s'adaptent à l'état ON/OFF de la commande MASTER ;
— Activation du contrôle de la température ambiante minimum ;
— VALEUR DE CONSIGNE de température ambiante ;

ou (en fonction du paramètre « Contrôle température par MASTER » dans le menu « Réseaux et connexions »):

— Limites de modification de la VALEUR I CONSIGNE de température ambiante (aussi bien ÉTÉ que HIVER) : sur chaque commande SLAVE, la variation de la VALEUR DE CONSIGNE est admise avec un différentiel de ± 2°C par rapport à la valeur réglée sur la commande MASTER.

Concernant l'état ON/OFF, sur chaque commande SLAVE est admis :

— ON local automatique en cas de demande par la fonction de contrôle de la température minimum de l'air ambiant
— ON/OFF local automatique en fonction des plages horaires si elles sont activées ;
— OFF sur commande SLAVE par entrée numérique dans le cas où celle-ci serait active.

Chaque commande SLAVE conserve une autonomie de gestion de la vitesse de ventilation, d'activation de la fonction ECONOMY et de réglage de la VALEUR DE CONSIGNE (avec les limitations susmentionnées).

Ce type de réseau ne permet pas la présence d'un autre réseau, pas même de supervision dans la mesure où les ports sériels RS485 de toutes les commandes (aussi bien MASTER que SLAVE) sont déjà occupés pour la réalisation du réseau SMALL.

Une fois le câblage du réseau effectué, il est nécessaire de configurer chaque commande FWTOUCH. Accéder à la liste des paramètres de réseau et de connexion (accessible à l'aide de la touche du MENU UTILISATEUR) et régler les paramètres de CONFIGURATION RS485 comme suit :

— MST/SLV = régler « Master » sur la commande FWTOUCH qui constitue le MASTER du réseau et régler « Slave locale » sur toutes les commandes FWTOUCH qui constituent les SLAVE du réseau.
— Protocole="Modbus"
— Adresse sérielle = régler une valeur comprise entre 1 et 255 uniquement sur les commandes SLAVE.
— Vitesse = ne pas modifier (9600)

Laisser inchangés les paramètres de réglage OC (MST/SLV = aucun).

7.2.2 Réseau SMALL sur ondes convoyées

Ce type de configuration permet de contrôler jusqu'à un maximum de 32 unités hydroniques via une unique interface utilisateur.

La connexion est établie par l'intermédiaire d'un bus OC, constitué d'un câble de données blindé et twisté à 2 conducteurs. Voir 11.3 p. 144.

DE Dans ce cas, la commande MASTER impose à toutes les commandes SLAVE connectées au réseau un fonctionnement (seconde après seconde) identique à celui de la commande MASTER. Aucune commande SLAVE n'est par conséquent autonome ni n'est dotée de sa propre interface utilisateur.

Avant d'effectuer le branchement des cartes de puissance au réseau, il est nécessaire de configurer chaque carte de puissance.

Brancher l'interface utilisateur à chaque carte de puissance.

Accéder à la liste des paramètres de réseau et de connexion (accessible à l'aide de la touche du MENU UTILISATEUR) et régler les paramètres de CONFIGURATION OC comme suit :

— MST/SLV = régler « Master » sur la carte de puissance qui constitue le MASTER du réseau et

« Slave » sur tous les SLAVE du réseau.

— Adresse sérielle = régler une valeur comprise entre

2 et 34 sur les commandes SLAVE.

Ensuite, il est possible de connecter toutes les cartes de puissance au réseau.

AVERTISSEMENT : une fois programmée comme SLAVE, la carte de puissance ne peut plus communiquer avec une quelconque interface utilisateur après redémarrage de la commande. Dans ce cas,

il est nécessaire d'effectuer une RÉINITIALISATION en procédant comme suit : débrancher la carte de puissance du réseau et en la maintenant alimentée, court-circuiter pendant 15 secondes l'entrée numérique 10 (bornes I10 et IC).

AVERTISSEMENT : toutes les unités hydroniques (soit aussi bien MASTER que SLAVE) reliées au réseau doivent avoir la même configuration.

7.3 RÉSEAU MIXTE

Le réseau SMALL sur ondes convoyées peut également être relié à un réseau de supervision (solution de supervision ou SMALL) sur RS485 à travers le port sériel RS485 de la commande MASTER, en obtenant de la sorte un RÉSEAU MIXTE. La figure 11.4 p. 144 montre le schéma du réseau mixte constitué du réseau SMALL sur ONDES CONVOYÉES associé à un réseau de supervision.

» Tableau récapitulatif des paramètres

RS485 Supervision BMS SMALL RS485			SMALL OC	Réseau mixte
MST/SLV Slave de SPV		FWTOUCH Master: Master	- FWTOUCH Master: Master
		FWTOUCH Slave SLAVE de PSV	-	FWTOUCH Slave SLAVE de PSV
Protocole Modbus	Modbus	- Modbus
Adresse sérielle	1...255	FWTOUCH Master:0	- FWTOUCH Master:0
		FWTOUCH Slave: 1...255	- FWTOUCH Slave: 1...255
Vitesse	En fonction du Master	9600	-	9600

OC
MST/SLV	-	-	FWTOUCH Master: MasterFWTOUCH Master : Slave
Adresse sérielle	-	-	FWTOUCH Master: 0FWTOUCH Master: 2...255

8 SIGNIFICATION DES VOYANTS

	Bleu Vert Rouge
État des voyants Unité hydronique OFF Unité hydronique ON Présence alarme
Voyant réseau Master OC Communication OK			Absence de communication

INFO: En faisant face à la carte de puissance, le voyant de réseau (NETWORK LED) est à gauche tandis que le voyant d'état (STATUS LED) est à droite.

9 DONNÉES TECHNIQUES

Alimentation	230Vac 50/60Hz
Température de fonctionnement	Puissance 2,5 W
Température de stockage	Intervalle 0-50°C
Degré de protection IP	Intervalle -10-60°C
Type carte de puissance	IP30 (interface utilisateur)
Relai de sortie	Type 1.C
Entrées	Normalement ouvert 5 A à 240 V (résistif)Température ambiante max. : 105°CMicro-coupure
Sondes de température	Sondes de température NTCSondes actives 0-5 VContacts libres (entrées numériques)

Sonde d'humidité	Sondes NTC 10 K Ohm à 25°CIntervalle -25-100°C
Section max. câbles pour bornes	1,5 mm ^2
Danger de pollution	Degré II
Catégorie de résistance à la chaleur/au feu	Catégorie D
Catégorie de surtension	Catégorie II
Norme de conformité EMC	EN 61000-6-1(2007)EN 61000-6-3(2007) + A1(2011)
Normes SAF	EN 60730-2-9:2010EN 60730-1:2000 + A1:2004 +A2:2008 + A12:2003 + A13:2004 +A14:2005 + A16:2007

10 INSTALLATION ET ENTRETIEN

ATTENTION: l'installation et la mise en service de l'unité doivent être confiées à un personnel compétent et effectuées conformément aux standards techniques applicables et aux normes en vigueur. Pour chaque unité prévoir sur le réseau d'alimentation un interrupteur (IL) avec contacts d'ouverture à une distance d'au moins 3 mm et un fusible (F) de protection adéquat.
⚠️ ATTENTION: Installer l'unité, l'interrupteur de ligne (IL) et/ou les commandes à distances éventuelles dans une position non accessible par les personnes se trouvant dans la baignoire ou dans la douche.
⚠️ ATTENTIONE les filtres de réseau associés aux inverters produisent des courants de dispersion vers la terre (réduisant ainsi les émissions conduites et assurant de la sorte la conformité de l'appareil à

la directive EMC). Dans certains cas, cela peut provoquer l'activation de l'interrupteur différentiel de sécurité. Il est recommandé de prévoir un interrupteur différentiel supplémentaire, à calibrage modifiable, dédié à la seule ligne d'alimentation de l'appareil.

ATTENTION : Les opérations d'entretien doivent être confiées exclusivement à un centre d'assistance agréé par le constructeur ou à un personnel qualifié. Pour des raisons de sécurité, avant toute opération d'entretien ou de nettoyage, éteindre l'appareil en plaçant le contrôle électronique sur « OFF » et l'interrupteur d'alimentation sur 0 (OFF).

Ci-après, sont décrites les procédures d'installation de l'interface utilisateur, de la carte de puissance et des sondes, accompagnées des instructions spécifiques pour toutes les unités hydroniques de la gamme Daikin.

10.1 INSTALLATION DES SONDES

La commande FWTOUCH gère les sondes suivantes :

— Sonde de lecture de la température d'air intégrée à l'interface utilisateur ; elle ne nécessite aucune opération particulière d'installation.
— Sonde (en option et comme alternative à la pré cédente) branchée à la carte de puissance pour la lecture de la température de l'air aspiré par l'appareil ou à hauteur de tout autre point de l'espace ambiant sujet au réglage de la température (SONDE AIR À DISTANCE).
— Sondes (option) de lecture de la température de

l'eau : il est possible de connecter une ou deux sondes selon que l'unité est branchée à une installation à 2 ou à 4 tuyaux.

— Sonde (option) de lecture de l'humidité relative ambiante branchée à la carte de puissance

ATTENTION: Pour éviter les interférences et les anomalies de fonctionnement que celles-ci entraîneraient, les câbles des sondes NE DOIVENT JAMAIS se trouver à proximité des câbles de puissance (230 V)

10.2 INSTALLATION DE LA SONDE D'AIR À DISTANCE

L'utilisation de la sonde d'air à distance pour le réglage de la température ambiante est une option. Dans le cas où elle serait utilisée, elle devient la sonde de réglage principale à la place de la sonde située à l'intérieur de l'interface utilisateur. Il est dans tous les cas possible de choisir la sonde principale de réglage de la température ambiante en intervenant sur le paramètre « sonde air » présent dans le MENU CONFIGURATION.

10.3 INSTALLATION DE LA SONDE À EAU

La sonde de lecture de la température de l'eau (câble blanc) est un accessoire en option.

Dans le cas des unités hydroniques à 2 tuyaux (batterie unique), la sonde à eau doit être branchée aux bornes L2 - IC de la carte de puissance.

Dans les cas des unités hydroniques à 4 tuyaux, il est possible de choisir (à l'aide du paramètre « Nombre sondes eau » dans le MENU CONFIGURATION) le nombre de sondes à utiliser (une ou deux).

Si l'on opte pour l'utilisation d'une seule sonde à eau, celle-ci doit être installée de façon à lire la température de l'eau de chauffage (et donc installée sur la batterie d'eau chaude) et elle doit être branchée aux bornes L2 - IC de la carte de puissance.

Si l'on opte en revanche pour l'utilisation de deux sondes à eau, la sonde de lecture de la température de l'eau froide doit être branchée aux bornes L2 - IC de la carte de puissance alors que la sonde de lecture de la température de l'eau chaude doit être branchée aux bornes L2 - IC de la carte de puissance.

Utiliser le porte-sonde en cuivre pour la sonde à eau et le positionner selon les cas comme indiqué ci-après.

Ventilo-convecteurs pour :

— Installation à 2 TUYAUX - SANS VANNE ou AVEC VANNE À 2 VOIES : la sonde de l'eau doit être positionnée sur l'échangeur (Fig.11.8) ;
— Installation à 4 TUYAUX - SANS VANNES ou AVEC VANNES À 2 VOIES : la sonde de l'eau (s'il n'y en a qu'une) doit être positionnée sur l'échangeur du circuit de chauffage (11.9 p. 146) ; l'éventuelle deuxième sonde doit être positionnée sur l'échangeur du circuit de rafraîchissement ;
— Installation à 2 TUYAUX - AVEC VANNE À 3 VOIES :

La sonde d'air à distance est toujours branchée aux bornes L1-IC de la carte de puissance.

Utiliser le porte-sonde adhésif en plastique fourni à cet effet :

— Ventilo-convecteur sans base (11.5 p. 145)
— Ventilo-convecteur avec base (11.6 p. 145)
— Ventilo-convecteur à aspiration frontale (11.7 p. 145)

la sonde de l'eau doit être positionnée à l'entrée de la vanne, sur la branche provenant de l'installation (11.10 p. 146);

— Installation à 4 TUYAUX - AVEC VANNES À 3 VOIES : la sonde de l'eau (s'il n'y en a qu'une) doit être positionnée à l'entrée de la vanne de chauffage, sur la branche provenant du circuit (11.11 p. 146) ; l'éventuelle deuxième sonde doit être positionnée à l'entrée de la vanne de rafraîchissement, sur la branche provenant du circuit.

FWD-A/FWN-A

Exemple, vannes montées sur le côté gauche (11.12 p. 146):

— Pour une unité hydronique FWD-A/FWN-A sans vannes, pour systèmes à deux tuyaux, la sonde à eau doit être positionnée sur le tuyau à l'entrée de l'échangeur.

— Pour une unité hydronique FWD-A/FWN-A sans vannes, pour systèmes à quatre tuyaux, la sonde à eau doit être positionnée sur le tuyau à l'entrée de l'échangeur du circuit de chauffage.

FWB-C / FWP-C

Exemple, vannes montées sur le côté gauche (11.13 p. 147):

— Pour une unité hydronique FWB-C/FWP-C sans vannes, pour systèmes à deux tuyaux, la sonde à eau doit être positionnée sur le tuyau à l'entrée de l'échangeur.

— Pour une unité hydronique FWB-C/FWP-C sans vannes, pour systèmes à quatre tuyaux, la sonde à eau doit être positionnée sur le tuyau à l'entrée de l'échangeur du circuit de chauffage.

10.4 INSTALLATION DE L'INTERFACE UTILISATEUR

Pour l'installation de l'interface utilisateur, choisir une position facile d'accès pour le réglage des fonctions et pour garantir une mesure fiable de la température ambiante (à au moins 1,5 m du sol). Aussi éviter :

— les positions directement exposées aux rayons du soleil;
— les positions exposées aux courants directs d'air chaud ou froid;
— la présence d'obstacles qui empêcheraient la bonne mesure de la température ambiante (rideaux ou meubles);

— la présence constante de vapeur d'eau (cuisines ou autres sources) ;

— de couvrir l'appareil ou de l'encastrer.

Pour l'installation murale de l'interface utilisateur, il est recommandé d'utiliser un boîtier électrique à encastrer pour contacts 503 derrière la commande, pour le logement des câbles. Pour le montage, procéder comme suit :

— Retirer la vis de fermeture de l'interface utilisateur (11.14 p. 147).

— En cas d'utilisation d'un boîtier 503 à encastrer, faire passer les câbles à travers la fente présente à la base de l'interface utilisateur et utiliser les trous prévus à cet effet pour la fixation (11.14 p. 147).

— Différemment, percer la paroi à l'endroit où l'interface utilisateur doit être installée, à hauteur des orifices de fixation présents à la base de la commande. Utiliser la base de l'interface utilisateur comme gabarit de perçage. Faire passer les câbles à travers la fente de la base et procéder à la fixation à l'aide de chevilles sur la paroi précédemment percée (11.15 p. 147).

— Brancher la borne à l'interface utilisateur.

— Refermer la commande en utilisant la vis de fermeture.

Le branchement entre l'interface utilisateur et la carte de puissance doit être effectué en utilisant les connecteurs à 2 bornes des ondes convoyées présentes sur les deux dispositifs (voir schéma électrique). Dans le cas du branchement entre cartes de puissance, deux connecteurs sont prévus : le branchement peut être effectué indifféremment sur l'un ou l'autre des deux. Il est recommandé d'utiliser un câble pour réseaux

de données comprenant deux conducteurs twistés et blindés. Il est en outre recommandé de brancher le

conducteur de blindage à la borne (-), sur le côté interface utilisateur et sur la carte de puissance (p. 149 et p. 150).

10.5 INSTALLATION DE LA CARTE DE PUISSANCE

Sur les unités hydroniques FWV/L/M-D & FWZ/R/S-A e FWD-A/FWN-A, monter la carte de puissance sur la bride de fixation avec les vis fournies à cet effet de 9,5 mm de longueur (FWV/L/M-D & FWZ/R/S-A 11.17 p. 148; FWD-A/FWN-A 11.19 p. 148);

— Visser le bornier à 3 voies sur la bride en utilisant les vis fournies à cet effet (de 25 mm de longueur) ;

— Monter la bride sur le côté de l'unité opposée aux collecteurs d'arrivée/sortie d'eau ;

— Effectuer les branchements électriques comme indiqué sur le schéma électrique ; pour le branchement entre le bornier de l'unité hydronique (CN) et la carte de puissance, utiliser un câble de 1,5 mm de section. ^2 .

10.6 BRANCHEMENTS ÉLECTRIQUES

AVERTISSEMENT : Toutes les opérations doivent être confiées à des techniciens qualifiés et effectuées dans le respect des normes en vigueur. Pour toute intervention de nature électrique, faire référence aux schémas électriques fournis avec l'unité hydronique.
NOTE: Il est en outre recommandé de s'assurer que les caractéristiques de l'alimentation électrique sont adaptées aux consommations indiquées dans le tableau des données électriques.
ATTENTION : Avant de procéder à une quelconque intervention sur des composants électriques,

s'assurer que l'alimentation sur secteur a été coupée. S'assurer que les caractéristiques du secteur d'alimentation électrique sont conformes aux données nominales de l'unité hydronique (tension, nombre de phases et fréquence) reportées sur la plaque signalétique. La tension d'alimentation ne doit pas être sujette à des variations supérieures à ±5% par rapport à la valeur nominale. Les branchements électriques doivent être réalisés conformément au schéma électrique fourni avec l'unité hydronique installée et dans le respect des normes en vigueur.

10.7 ENTRETIEN

⚠️ ATTENTIONE Les opérations d'entretien doivent être confiées exclusivement à un centre d'assistance agréé par le constructeur ou à un personnel qualifié. Pour des raisons de sécurité, avant toute opération d'entretien ou de nettoyage, éteindre l'appareil.

Nettoyage

Pour nettoyer au besoin le panneau de contrôle (interface utilisateur) :

— utiliser un chiffon doux ;
— ne jamais verser de liquide sur l'appareil pour ne pas provoquer de décharges électriques ni endommager les parties internes ;
— ne jamais utiliser de solvants chimiques corrosifs ;
— ne pas introduire d'objets métalliques à travers les grilles de l'habillage en plastique de l'interface utilisateur.

10.8 RÉSOLUTION DES PROBLÈMES

Si l'unité à laquelle la commande FWTOUCH est reliée ne fonctionne pas correctement, avant de demander l'intervention du service d'assistance, effectuer les contrôles indiqués dans le tableau figurant dans le manuel d'installation, d'utilisation et d'entretien de

l'unité. Si le problème persiste, s'adresser au reven- deur ou au centre d'assistance.

INFO : Pour plus d'informations concernant l'entretien, le nettoyage et la résolution des problèmes, faire référence au manuel de l'appareil sur lequel la commande est installée.

PROBLÈME SOLUTION
Le panneau de commande ne s'allume pas	Contrôler le branchement à la carte de puissance intégrée (câblage et polarité)
	Contrôler l'alimentation de la carte de puissance (allumage du voyant d'état / STATUS LED)
	Changer le câble de branchement à la carte de puissance
Le panneau de commande affiche une alarme relative à la sonde Contrôler le câblage de la carte de puissance
Lecture incorrecte de la température de l'eau	Contrôler le positionnement de la sonde dans les logements prévus à cet effet
Lecture incorrecte de la température de l'air sur le panneau de commande	S'assurer que le flux d'air à travers le panneau de commande n'est pas entravéS'assurer que le panneau de commande n'est pas exposé à des sources de cha leur externesIntervenir sur le paramètre offset sonde air pour calibrer la sonde
Absence de communication avec le système de supervision	Contrôler le câblage de la ligne RS485Contrôler le réglage des paramètres de la commande SLAVEContrôler le réglage des paramètres de communication sur le système de supervision
Absence de communication avec le MASTER d'un réseau SMALL sur ligne RS485	Contrôler le câblage de la ligne OCCntrôler le réglage des paramètres de toutes les commandes du réseau

10.9 TABLEAU I/O DE LA CARTE

ALIMENTATION

L Phase
N Neutre
ENTRÉES
11 Sonde NTC air ambiant
12 Sonde NTC eau
13 Sonde NTC eau chaude (unité hydronique à 4 tuyaux)
14 Non utilisé
15 Non utilisé
1C Commun pour sondes NTC
+5 Non utilisé
16 Entrée pour ON/OFF à distance
17 Entrée pour ÉTÉ/HIVER à distance
18 Entrée pour ECONOMY à distance
19 Non utilisé
110 Non utilisé
1C Commun pour 16-17-18
SU-SU Sonde humidité

SORTIES

A1 Modulation ventilateur brushless
A2 Modulation vanne eau (froide pour unité hydronique à 4 tuyaux)
A3	Modulation vanne eau chaude (unité hydronique à 4 tuyaux uniquement)
CA Commun sorties 0-10V
01 Vitesse superminimum
02 Vitesse minimum
03 Vitesse moyenne
04 Vitesse maximum
05 Vanne eau (froid pour unités hydroniques 4 tubes)
06	Vanne eau chaud (soeulmant pour unités hydroniques 4 tubes) ou résistance
C1 Commun pour les sorties à relai 01-06
07 Sortie de signal configurable
C7 Commun pour la sortie à relai 07

PORTS (DEVANT CARTE DE PUISSANCE)

A/B/GND Carte série RS485 protocole MODBUS
+/-	Branchement interface utilisateur ou deuxième carte de puissance
+/-	Branchement interface utilisateur ou deuxième carte de puissance

10.10 EXEMPLES DE CONFIGURATION

» Example 1

DESCRIPTION DEFAULT VALEUR MODIFIÉE
Type unité hydronique 3 vitesse -
Nombre tuyaux 2 tuyaux -
Sonde air Moniteur Display/Carte
Affichage température Celsius -
Type de ventilation Step -
Configuration vanne Non présent ON/OFF
Commutation
Êté/Hiver	Sur clavier/sériel	-
Configuration DOUT	Aucune utilisation	-
Logique sortie numérique	N.A.	-
Résistance présente	Non	-
Sonde à eau présente	Non	Oui
Nombre sondes à eau unité hydronique à 4 tuyaux	1	-
Sonde humidité présente	Moniteur Display/Carte
Activation Economy par entrée numérique	Non	-
Activation ON/OFF par entrée numérique	Non	-
Déshumidification par DIN	Non	-
Ventilation en STAND-BY	Standard	Toujours OFF
Vitesse ventilation en stand-by	Minimum	-
Convection naturelle	Non	-
ON/OFF et ÉTÉ/HIVER avec ligne sérielle déconnectée	Sur clavier	-
Langue	Italien	-
Modalité Stand-by	Éteint	-

» Example 2

DESCRIPTION DEFAULT VALEUR MODIFIÉE
Type unité hydronique 3 vitesse -
Nombre tuyaux 2 tuyaux -
Sonde air Moniteur Display/Carte
Affichage température Celsius -
Type de ventilation Step Modulée
Configuration vanne Non présent ON/OFF
Sélection Été/Hiver	Sur clavier/sériel	-
Configuration DOUT	Aucune utilisation	-
Logique sortie numérique	N.A.	-
Résistance présente	Non	-
Sonde à eau présente	Non	Oui
Nombre sondes à eau unité hydronique à 4 tuyaux	1	2
Sonde humidité présente	Non	-
Activation Economy par entrée numérique	Moniteur Display/Carte
Activation ON/OFF par entrée numérique	Non	-
Déshumidification par DIN	Non	-
Ventilation en STAND-BY	Standard	Toujours OFF
Vitesse ventilation en stand-by	Minimum	-
Convection naturelle	Non	-
ON/OFF et ÉTÉ/HIVER avec ligne sérielle déconnectée	Sur clavier	-
Langue	Italien	-
Modalité Stand-by	Éteint	-

» Example 3

DESCRIPTION DEFAULT VALEUR MODIFIÉE
Type unité hydronique 3 vitesse -
Nombre tuyaux 2 tuyaux 4 tuyaux
Sonde air Moniteur Display/Carte
Affichage température Celsius -
Type de ventilation Step -
Configuration vanne Non présent ON/OFF
Sélection Été/Hiver Sur clavier/sériel
Configuration DOUT	Aucune utilisation	-
Logique sortie numérique	N.A.	-
Résistance présente	Non	-
Sonde à eau présente	Non	Oui
Nombre sondes à eau unité hydronique à 4 tuyaux	1	2
Sonde humidité présente	Moniteur -
Activation Economy par entrée numérique	Moniteur Display/Carte
Activation ON/OFF par entrée numérique	Non	-
Déshumidification par DIN	Non	-
Ventilation en STAND-BY	Standard	Toujours OFF
Vitesse ventilation en stand-by	Minimum	-
Convection naturelle	Non	-
ON/OFF et ÉTÉ/HIVER avec ligne sérielle déconnectée	Sur clavier	-
Langue	Italien	-
Modalité Stand-by	Éteint	-

1 ALLGEMEINE WARNHINWEISE ..... S.87

/FAN 0/10V: Ventilateur modulant 0/10V

/FAN 0/10V: Ventilateur modulant 0/10V
