MODE D'EMPLOI EWWQ162KBW1N DAIKIN

TABLE DES MATIÈRES Page Introduction p. 1
Spéciﬁcations techniques p. 1
Spéciﬁcations électriques p. 2
Description p. 2
Fonction des composants principaux p. 3
Equipements de sécurité p. 3
Câblage interne – Tableau des pièces p. 4
Avant fonctionnement p. 5
Vériﬁcations avant premier démarrage p. 5
Alimentation en eau p. 5
Recommandations générales p. 5
Fonctionnement p. 5
Dispositif de régulation numérique p. 5
Travailler avec les unités p. 6
Caractéristiques avancées du dispositif de régulation numérique p. 9
Connexion BMS Modbus p. 13
Description générale du protocole Modbus p. 13
Code d'erreur mis en application p. 14
Déﬁnition du réglage BMS p. 14
Base de données des variables p. 14
Dépannage p. 15
Maintenance p. 16
Information importante relative au réfrigérant utilisé p. 16
Opérations de maintenance p. 16
Exigences en matière d'élimination p. 16
Aperçu des menus Le texte anglais correspond aux instructions d'origine. Les autreslangues sont les traductions des instructions d'origine.Cet appareil n'est pas destiné à être utilisé par des personnes,y compris les enfants, souffrant de capacités physiques, sensoriellesou mentales réduites, ou accusant un manque d'expérience et deconnaissances, sauf si elles sont supervisées ou ont reçu desinstructions concernant l'emploi de cet appareil d'une personneresponsable de leur sécurité.Les enfants doivent être supervisés pour s'assurer qu'ils ne jouentpas avec l'appareil. INTRODUCTION Ce manuel d'utilisation se rapporte aux groupes d'eau glacéerefroidis par eau de séries Daikin EWWQ-KB. Ces unités sontprévues pour une installation intérieure et utilisées pour desapplications de refroidissement et/ou de chauffage. Les unitéspeuvent être combinées avec des unités de ventilation Daikin ou desunités de traitement d'air pour air conditionnement. Elles peuventégalement être utilisées pour apporter de l'eau pour procéder à laréfrigération.Ce manuel a été préparé pour garantir un fonctionnement et unemaintenance adéquats de l'unité. Vous y apprendrez commentutiliser correctement l'unité et il vous guidera en cas de problème.L'unité est équipée de dispositifs de sécurité, mais ces derniers nepréviennent pas nécessairement tous les problèmes dus à unfonctionnement incorrect ou à une maintenance inadéquate. Si ces problèmes persistent, contacter votre revendeur Daikin. Spéciﬁcations techniques (1) EWWQ014KBW1N EWWQ064KBW1NEWWQ025KBW1NEWWQ033KBW1NEWWQ049KBW1NGroupes d'eau glacée refroidis par eau Manuel d'utilisation LIRE ATTENTIVEMENT CE MANUEL AVANT DE FAIREDEMARRER L'UNITE. NE PAS JETER CE MANUEL. LECONSERVER DANS VOS DOSSIERS POUR UNEUTILISATION ULTERIEURE. Lire le chapitre"Fonctionnement" à la page 5 avant de modiﬁer lesparamètres. S'assurer que l'unité a été correctement installée avant de lamettre en marche pour la première fois. Pour ce faire,il convient de lire attentivement le manuel d'installationfourni avec l'unité, ainsi que les recommandations indiquéesdans "Vériﬁcations avant la mise en marche initiale".(1) Se reporter au manuel de données techniques pour obtenir la liste complète des spéciﬁcations.Général EWWQ 014 025 033Dimensions HxLxP (mm) 600x600x600poids de la machine (kg) 120 170 175Connexions• entrée d'eau G 1• sortie d'eau G 1Général EWWQ 049 064Dimensions HxLxP (mm) 600x600x1200poids de la machine (kg) 310 340Connexions• entrée d'eau G 1-1/2• sortie d'eau G 1-1/2Compresseur 014 025 033Modèle JT140L-P8Y1JT236DJ-Y1 JT315DJ-Y1Vitesse (rpm) p. 17

Type d'huile FVC68DVolume de charge d'huile (l) 1,5 3,0 3,0Type de réfrigérant R410AQuantité de réfrigérant (kg) 1,2 2,1 3,1Evaporateur 014 025 033Type échangeur de chaleur à plaques braséesVolume d'eau min. (l) 62 103 155Plage de débit d'eau (l/min) 31~75 53~123 76~186Condenseur 014 025 033Type échangeur de chaleur à plaques brasées Plage de débit d'eau (l/min) 24~95 39~157 59~237 Compresseur 049 064Modèle 2x JT236DJJ-Y1

Type d'huile FVC68DVolume de charge d'huile (l) 2x 3,0 2x 3,0Type de réfrigérant R410AQuantité de réfrigérant (kg) 4,6 5,6Evaporateur 049 064Type échangeur de chaleur à plaques braséesVolume d'eau min. (l) 205 311Plage de débit d'eau (l/min) 101~247 152~373Condenseur 049 064Type échangeur de chaleur à plaques brasées Plage de débit d'eau (l/min) 79~314 118~474Manuel d'utilisation EWWQ014~064KBW1NGroupes d'eau glacée refroidis par eauD-EOMHP00908-17EU Spéciﬁcations électriques (1) DESCRIPTION Les groupes d'eau glacée refroidis par air EWWQ sont disponibles en 5 dimensions standard dont les capacités frigoriﬁques nominales s'échelonnent de 13 à 64 kW. Figure – Principaux composants Espace requis autour de l'unité pour effectuer le service (1) Se reporter au manuel de données techniques pour obtenir la liste complète des spéciﬁcations.Général EWWQ 014 025 033Alimentation• Phase 3N~•Fréquence (Hz)

Tolérance de tension

Fusibles recommandés (aM) 16 gG 25 gG 25 gG Compresseur• Phase 3~•Fréquence (Hz)

Courant nominal de service (A) 6,5 10,5 15,0 Commande• Phase 1~•Fréquence (Hz)

Fusibles recommandés (aM) installés en usine Général EWWQ 049 064Alimentation• Phase 3N~•Fréquence (Hz)

Tolérance de tension

Fusibles recommandés (aM) 40 gG 50 gG Compresseur• Phase 3~•Fréquence (Hz)

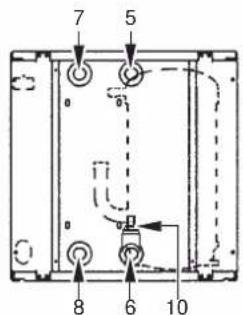

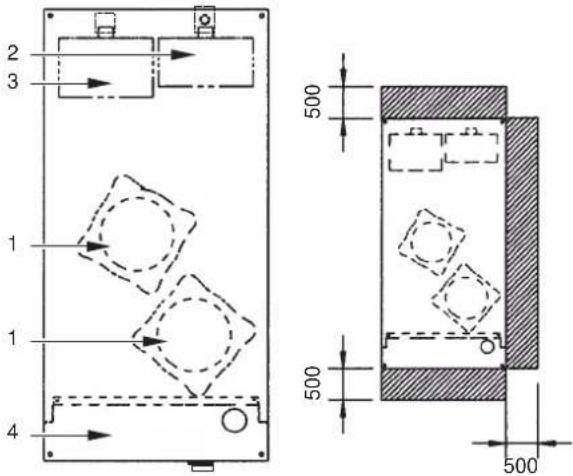

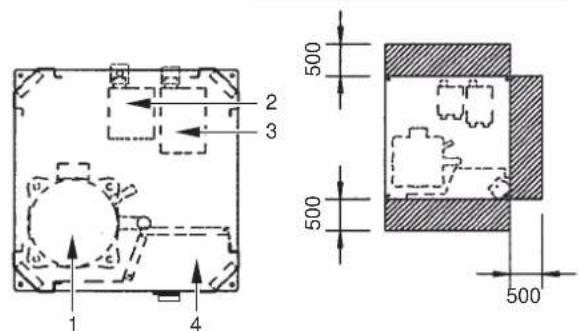

EWWQ014~033KBEWWQ049~064KB1 Compresseur2 Evaporateur3 Condenseur4 Boîtier de commande5 Entrée eau glacée6 Sortie eau glacée7 Sortie d'eau du condenseur8 Entrée d'eau du condenseur 9 Capteur de température d'eau à l'entrée de l'évaporateur 10 Capteur antigel 11 Capteur de température d'eau à l'entrée du condenseur 12 Contrôleur à afﬁchage numérique13 Prise d'alimentation14 Clapet à bille (installé sur place)15 Filtre à eau (installé sur place) 16 Vanne de purge d'air (installée sur place) 17 Joint Torique pour purge d'air (installé sur place) 18 Contacteur de débit (avec joint torique) (installé sur place) 19 Interrupteur principalEWWQ014~064KBW1N Groupes d'eau glacée refroidis par eau

Manuel d'utilisation

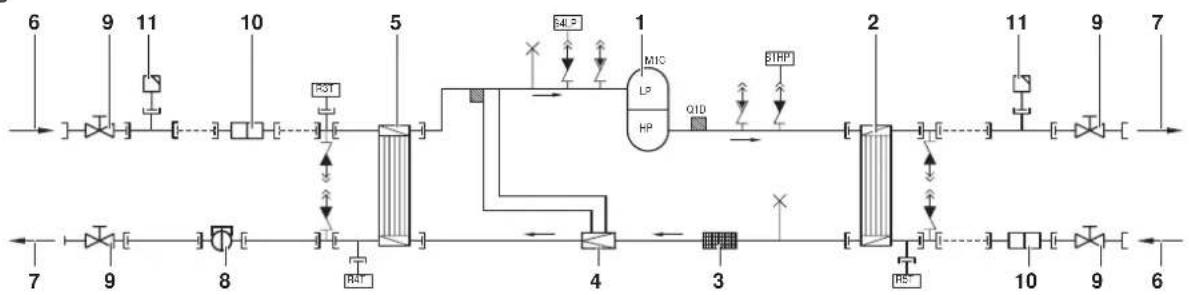

Fonction des composants principaux Figure – Schéma fonctionnel Lorsque le réfrigérant circule dans l'unité, des changements d'état ou de conditions se produisent. Les principaux composants à l'origine de ces changements sont les suivants: ■ Compresseur Le compresseur (M*C) agit comme une pompe et fait circuler le réfrigérant dans le circuit de réfrigération. Il comprime la vapeur de réfrigérant provenant de l'évaporateur à une pression à laquelle cette vapeur peut facilement être liquéﬁée dans le condenseur. ■ Condenseur La fonction du condenseur est de faire passer le réfrigérant de l'état gazeux à l'état liquide. La chaleur gagnée par les gaz dans l'évaporateur est déchargée par le condenseur et les vapeurs se condensent en liquide. ■ Filtre Le ﬁltre installé derrière le condenseur élimine les petites particules du réfrigérant et empêche ainsi un blocage des tubes. ■ Soupape de détente Le réfrigérant liquide provenant du condenseur pénètre dans l'évaporateur via une soupape de détente. Cette soupape amène le réfrigérant liquide à une pression telle que ce dernier peut s'évaporer facilement dans l'évaporateur. ■ Evaporateur La principale fonction de l'évaporateur est de prélever la chaleur de l'eau qui le traverse en transformant le réfrigérant liquide provenant du condenseur en réfrigérant gazeux. ■ Connexions d'arrivée/sortie d'eau La connexion d'arrivée et de sortie d'eau permet de raccorder facilement l'unité au circuit d'eau de l'unité de traitement de l'air ou d'un équipement industriel. Equipements de sécurité L'unité est équipée de dispositifs de sécurité généraux qui ferment tous les circuits et arrêtent l'ensemble de l'unité. ■ I/O PCB (A2P) (entrée/sortie) Le I/O PCB (A2P) contient un protecteur d'inversion de phase. Le protecteur d'inversion de phase détecte si les 3 phases de l'alimentation électrique sont correctement connectées. Si une phase n'est pas connectée ou si 2 phases sont inversées, l'unité ne peut pas démarrer. ■ Relais de surcharge Le relais de surcharge (K*S) se trouve dans le boîtier de commande de l'unité. Il protège le moteur du compresseur en cas de surcharge, de défaillance de phase ou de tension trop faible. Le relais est réglé en usine et ne doit pas être ajusté. Lorsqu'il a été activé, il doit être réinitialisé dans le boîtier de commande et la réinitialisation du dispositif de régulation doit être exécutée manuellement. ■ Pressostat haute pression Le pressostat haute pression (S*HP) est installé sur la conduite de refoulement de l'unité et mesure la pression du condenseur (pression à la sortie du compresseur). Lorsque la pression est trop élevée, le pressostat est activé et le circuit est arrêté. Lorsqu'il a été activé, il est automatiquement réinitialisé, mais la réinitialisation du dispositif de régulation doit être effectuée manuellement. S4LP S1HP R3T R5T Q1D

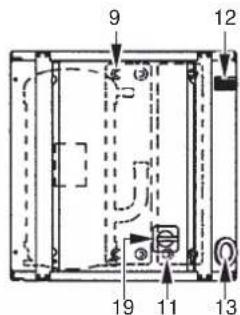

M1C EWWQ014~033KB EWWQ049~064KB 1 Compresseur 7 sortie d'eau 2 Condenseur 8 Contacteur de débit (livré avec l'unité, installé sur place) 3 Filtre 9 Clapet à bille (livré avec l'unité, installé sur place) 4 Soupape de détente 10 Filtre à eau (livré avec l'unité, installé sur place) 5 Evaporateur 11 Purge d'air (livré avec l'unité, installé sur place) 6 arrivée d'eau Tuyauterie non livréeManuel d'utilisation

Groupes d'eau glacée refroidis par eau

■ Pressostat basse pression Le pressostat de basse pression (S*LP) est installé sur la conduite d'aspiration de l'unité et mesure la pression de l'évaporateur (pression à l'entrée du compresseur). Lorsque la pression est trop basse, le pressostat est activé et le circuit est arrêté. Lorsqu'il a été activé, il est automatiquement réinitialisé, mais la réinitialisation du dispositif de régulation doit être effectuée manuellement. ■ Protecteur thermique de refoulement Le protecteur thermique de refoulement (Q*D) est activé lorsque la température du réfrigérant sortant du compresseur est trop élevée. Lorsque la température redevient normale, le protecteur est automatiquement réinitialisé, mais la réinitialisation du dispositif de régulation doit être exécutée manuellement. ■ Capteur antigel Le capteur de température de l'eau de sortie (R4T) mesure la température de l'eau à la sortie de l'échangeur d'eau chaude. Le dispositif de protection arrête le circuit lorsque la température de l'eau refroidie devient trop basse, aﬁn d'éviter que l'eau ne gèle pendant le fonctionnement. Lorsque la température de l'eau de sortie redevient normale, le protecteur est automatiquement réinitialisé, mais la réinitialisation du dispositif de régulation doit être exécutée manuellement. ■ Fusible pour circuit de contrôle (F1U) Le fusible pour le circuit de contrôle protège les câbles du circuit de contrôle et les composants du dispositif de régulation en cas de court-circuit. ■ Fusible pour circuit de contrôle (F4) Le fusible du circuit de contrôle protège les câbles du circuit de contrôle en cas de court-circuit. ■ Fusible pour le dispositif de régulation numérique (F3U) Le fusible protège les câbles du dispositif de régulation numérique et le dispositif de régulation numérique en cas de court-circuit. ■ Contacteur de débit (livré avec l'unité, installé sur place) Le contacteur de débit mesure le débit dans le circuit d'eau. Si le débit n'atteint pas le débit minimal d'eau autorisé, l'unité sera arrêtée. ■ Clapet à bille (livré avec l'unité, installé sur place) Un clapet à bille est installé en face et derrière le ﬁltre à eau pour permettre le nettoyage du ﬁltre sans devoir drainer le circuit d'eau. ■ Filtre à eau (livré avec l'unité, installé sur place) Le ﬁltre installé en face des pompes retire la saleté de l'eau pour empêcher tout dommage à la pompe ou blocage de l'évaporateur ou du condensateur. Le ﬁltre à eau devrait être nettoyé de façon régulière. ■ Purge d'air (livré avec l'unité, installé sur place) L'air subsistant dans le système du refroidisseur à eau sera automatiquement retiré par la vanne de purge d'air. Câblage interne – Tableau des pièces Se reporter au schéma de câblage interne fourni avec l'unité. La liste des abréviations utilisée se trouve ci-dessous: A1P.........................PCB: Dispositif de régulation PCB A2P.........................PCB: I/O PCB (entrée/sortie) A3P..............**.......PCB: Carte d'adresse pour BMS (1) A5P,A6P ......**.......PCB: Démarreur à variation de vitesse pour circuit 1, circuit 2 (1) A7P..............**.......PCB: Interface utilisateur à distance (1) A71P.......................PCB: Carte d'alimentation électrique A72P.......................PCB: Interface utilisateur à distance F1, F2, F3.....#.......Fusibles principaux de l'unité (2) F4..................* .......Fusible ENTREE/SORTIE PCB F5...............##.......Fusible à action retardée F6.................#.......Fusible pour le contacteur de la pompe (2) F1U.........................Fusible ENTREE/SORTIE PCB F3U.........................Fusible pour carte à circuits imprimés du dispositif de régulation H3P ...............*.......Alarme voyant lumineux (2) H4P ...............*.......Voyant indicateur de fonctionnement du compresseur 1 (2) H5P ...............*.......Voyant indicateur de fonctionnement du compresseur 2 (2) H6P ...............*.......Voyant indicateur de fonctionnement général (2) K1M, K2M...............Circuit de contacteur du compresseur 1, circuit 2 K4S, K5S................Circuit relais de surintensité 1, circuit 2 K6S................*.......Pompe relais de surintensité (2) K1P................*.......Contacteur de pompe M1C,M2C...............Circuit du moteur du compresseur 1, circuit 2 PE...........................Borne de terre principale Q1D,Q2D................Circuit de protection thermique de refoulement 1, circuit 2 R3T.........................Capteur de température de l'eau d'entrée de l'évaporateur R4T.........................Capteur de température de sortie de l'évaporateur R5T.........................Capteur de température d'entrée du condenseur S1HP,S2HP ............Circuit de commutation de haute pression 1, circuit 2 S4LP,S5LP .............Circuit de commutation de basse pression 1, circuit 2 S7S................*.......Interrupteur de commutation à distance de refroidissement/chauffage ou point de consigne double (2) S9S................*.......Interrupteur pour démarrage/arrêt à distance ou point de consigne double (2) S10L.......................Contacteur de débit S12M......................Sectionneur principal TR1.........................Transformateur 230 V ➞ 24 V pour alimentation du dispositif de régulation PCB TR2.........................Transformateur 230 V ➞ 24 V pour alimentation du I/O PCB (A2P) Y3R ........................Vanne d'inversion X1~3,X1~82A.........Connecteurs (1) en option(2) non fourni Non inclus avec l'unité standard Option impossible Option possible Obligatoire # ## Non obligatoire * **EWWQ014~064KBW1NGroupes d'eau glacée refroidis par eauD-EOMHP00908-17EUManuel d'utilisation

AVANT FONCTIONNEMENT Vériﬁcations avant premier démarrage Une fois l'unité installée et avant de mettre le disjoncteur en marche, contrôler les points suivants: 1 Câblage sur place S'assurer que le câblage local entre le panneau d'alimentation local et l'unité a bien été exécuté conformément aux instructions contenues dans le manuel d'installation, aux schémas de câblage et aux réglementations européennes et nationales en vigueur. 2 Fusibles ou dispositifs de protection Vériﬁer que les fusibles ou les dispositifs de protection installés localement sont de la taille et du type spéciﬁés dans le manuel d'installation. S'assurer qu'aucun fusible ou dispositif de protection n'a été mis en dérivation. 3 Câblage de mise à la terre S'assurer que les câbles de mise à la terre ont été correctement raccordés et que les bornes de terre sont bien serrées. 4 Câblage interne Vériﬁer visuellement le boîtier de commande aﬁn de détecter tout desserrement au niveau des connexions ou tout endommagement des composants électriques. 5 Fixation Aﬁn d'éviter des vibrations et des bruits anormaux au démarrage de l'unité, s'assurer que l'unité est correctement ﬁxée. 6 Equipement endommagé Vériﬁer l'intérieur de l'unité aﬁn de vous assurer qu'aucun composant n'est endommagé ou qu'aucune conduite n'est coincée. 7 Fuite de réfrigérant Vériﬁer l'intérieur de l'unité aﬁn de vous assurer qu'il n'y a pas de fuites de réfrigérant. En cas de fuite du réfrigérant, appeler votre revendeur le plus proche. 8 Fuite d'huile Vériﬁer qu'il n'y a pas de fuites d'huile au niveau du compresseur. En cas de fuite d'huile, contacter votre revendeur le plus proche. 9 Tension de l'alimentation S'assurer que la tension de l'alimentation du panneau d'alimentation local correspond à la tension indiquée sur l'étiquette d'identiﬁcation de l'unité. Alimentation en eau Remplir les conduites d'eau en tenant compte du volume minimal d'eau requis par l'unité. Se reporter au chapitre "Charge, débit et qualité de l'eau" du manuel d'installation. S'assurer que la qualité de l'eau correspond à celle indiquée dans le manuel d'installation. Purger l'air aux points élevés du système, puis s'assurer du bon fonctionnement de la pompe de circulation et du contacteur de débit. Recommandations générales Avant de mettre l'unité en marche, lire les recommandations suivantes: 1 Lorsque l'installation est complète et que tous les réglages nécessaires ont été exécutés, fermer tous les panneaux frontaux de l'unité. 2 Seul un électricien qualiﬁé peut ouvrir le panneau de service du boîtier de commande aﬁn d'effectuer des opérations de maintenance. FONCTIONNEMENT Les unités EWWQ sont équipées d'un dispositif de régulation numérique permettant de conﬁgurer, d'utiliser et d'entretenir de manière conviviale l'unité. Cette partie du manuel possède une structure modulaire, orientée vers les tâches. Outre ce chapitre, qui donne une brève description du dispositif de régulation lui-même, chaque chapitre ou sous- chapitre traite d'une tâche spéciﬁque pouvant être exécutée avec l'unité. Dispositif de régulation numérique Interface utilisateur Le dispositif de régulation numérique se compose d'un afﬁchage numérique, de quatre touches portant une légende et sur lesquelles il est possible d'appuyer. Il comporte également des DEL fournissant des informations supplémentaires à l'utilisateur. Figure – Dispositif de régulation numérique Figure – Interface utilisateur à distance (kit optionnel) S'assurer que le disjoncteur du panneau d'alimentation de l'unité est sur arrêt.Manuel d'utilisation

Groupes d'eau glacée refroidis par eau

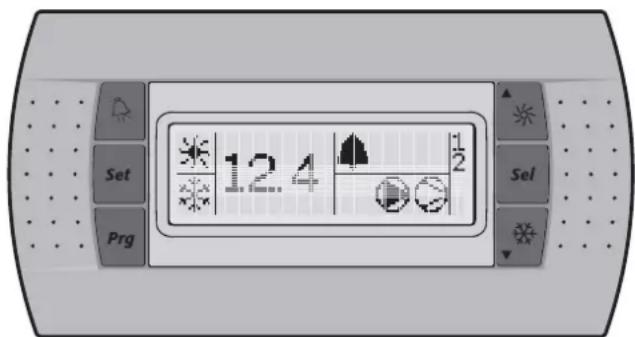

Touches du dispositif de régulation La fonction exécutée lorsque l'utilisateur appuie sur une ou plusieurs touches dépend de l'état du dispositif de régulation et de l'unité à ce moment précis. DEL du dispositif de régulation et de l'interface à distance: Fonction lors de l'afﬁchage principal (pas dans un menu) Lors de la sélection d'un groupe de paramètres ou d'un paramètre, différentes DEL en rapport avec le groupe de paramètres ou le paramètre sont afﬁchées. Exemple: les DEL F et G sont afﬁchées lors de l'accès à un groupe de paramètres ou lors de l'accès direct aux paramètres. Paramètres directs et paramètres utilisateur Le dispositif de régulation numérique fournit des paramètres directs et des paramètres utilisateur. Les paramètres directs sont importants pour l'utilisation quotidienne de l'unité, par exemple, pour régler le point de consigne de la température ou pour consulter des informations sur l'opération en cours. Les paramètres utilisateur, au contraire, fournissent des fonctions avancées, comme le réglage des temps de retard. Chaque paramètre est déﬁni par un code et une valeur. Par exemple, le paramètre utilisé pour sélectionner la commande marche/arrêt locale ou à distance porte le code h07 et prend la valeur 1 ou 0. Pour une vue d'ensemble des paramètres, se reporter à "Aperçu des paramètres directs et des paramètres utilisateur" à la page 9. Travailler avec les unités Le présent chapitre traite de l'utilisation quotidienne des unités. Il indique comment exécuter les tâches de routine suivantes: ■ "Mettre l'unité en marche" à la page 7 et "Arrêter l'unité" à la page 7, ■ "Réglage du point de consigne de la température de refroidissement" à la page 7 et "Réglage du point de consigne de la température de chauffage" à la page 8, ■ "Consultation des informations sur l'opération en cours" à la page 8, ■ "Réinitialisation des alarmes" à la page 8, ■ "Réinitialisation des avertissements" à la page 9. Touches du dispositif de régulation numérique Touches de l'interface à distance Afﬁchage principal Menu de relevés des capteurs Menu de sélection des paramètres Menu de réglage des paramètres

— Appuyer une fois: retour Appuyer une fois: retour Appuyer une fois: annulation et retour

Appuyer pendant 5 secondes: permet d'accéder aux paramètres directs

Appuyer une fois: sélection du paramètre ou du groupe de paramètres Appuyer une fois: conﬁrmation et retour A + BS Appuyer pendant 5 secondes: A + B OU Appuyer une fois:

permet d'accéder aux paramètres directs (une fois le mot de passe utilisateur saisi)

Appuyer pendant 5 secondes: activation/désactivation du mode chauffage de l'unité Appuyer une fois: accès direct au menu de relevés des capteurs (b01/b02/b03) Appuyer une fois: sélection du paramètre de capteur précédent Appuyer une fois: sélection du paramètre ou du groupe de paramètres précédent Appuyer une fois: augmentation de la valeur

Appuyer pendant 5 secondes: activation/désactivation du mode refroidissement de l'unité Appuyer une fois: accès direct au menu de relevés des capteurs (b01/b02/b03) Appuyer une fois: sélection du paramètre de capteur suivant Appuyer une fois: sélection du paramètre ou du groupe de paramètres suivant Appuyer une fois: réduction de la valeur C + DR Appuyer pendant 5 secondes: réinitialisation manuelle en cas d'alarme

DEL du dispositif de régulation Interface à distance Afﬁchage principal

DEL (verte) Z Température de l'eau d'entrée.

Indique que le mode chauffage est actif.

Indique que le mode refroidissement est actif.

DEL (rouge) Y Indique que l'alarme est active.

Indique l'état de la pompe.

La DEL indique qu'au moins un compresseur est actif.

La DEL est allumée, indique que le compresseur 1 est actif. La DEL clignote, indique une demande de démarrage du compresseur 1.

La DEL est allumée, indique que le compresseur 2 est actif. La DEL clignote, indique une demande de démarrage du compresseur 2. REMARQUE Tolérance de lecture de température: ±1°C. La lisibilité de l'afﬁchage numérique peut être réduite en cas d'exposition directe au soleil.EWWQ014~064KBW1N Groupes d'eau glacée refroidis par eau

Manuel d'utilisation

Mettre l'unité en marche Pour activer le mode refroidissement de l'unité, procéder comme suit: 1 Appuyer sur la touche D pendant environ 5 secondes, la DEL G s'afﬁche. Pour activer le mode chauffage de l'unité, procéder comme suit: 1 Appuyer sur la touche C pendant environ 5 secondes, la DEL F s'afﬁche. Dans les deux cas, le cycle d'initialisation démarre. Les DEL L, M, & et é s'allument conformément à la fonction de thermostat programmée. Si la DEL & ou é clignote, une demande de démarrage du compresseur 1 ou 2 a été émise. Le compresseur démarre lorsque la minuterie atteint zéro. 2 Lorsque l'unité est mise en marche pour la première fois ou lorsqu'elle est restée hors service durant une longue période, nous vous recommandons de passer en revue les différents points de la liste de contrôle ci-dessous. Vibrations et bruits anormaux S'assurer que l'unité ne produit pas de vibrations ou de bruits anormaux: vériﬁer les ﬁxations et les conduites. Si le compresseur fait des bruits anormaux, cela peut être dû à une surcharge de réfrigérant. Pression de service Il est important de vériﬁer la basse pression et la haute pression du circuit du réfrigérant aﬁn de garantir le bon fonctionnement de l'unité et l'obtention du débit nominal. 3 Si l'unité ne démarre pas après quelques minutes, consulter les informations sur l'opération en cours dans la liste des paramètres directs. Se reporter également au chapitre "Dépannage" à la page 15. Arrêter l'unité Pour arrêter l'unité alors que mode refroidissement est actif, procéder comme suit: 1 Appuyer sur la touche D pendant environ 5 secondes, la DEL G s'éteint. Pour arrêter l'unité alors que mode chauffage est actif, procéder comme suit: 1 Appuyer sur la touche C pendant environ 5 secondes, la DEL F s'éteint. Procédure de consultation et de modiﬁcation des paramètres directs Pour une vue d'ensemble de la structure des menus, se reporter à "Aperçu des menus" à la page 17. 1 Appuyer sur B pendant 5 secondes au niveau de l'afﬁchage principal. Le groupe de paramètres -/- s'afﬁche. 2 Appuyer sur la touche C ou D pour sélectionner le groupe de paramètres requis. 3 Appuyer sur la touche B pour accéder au groupe de paramètres sélectionné. 4 Appuyer sur la touche C ou D pour sélectionner le paramètre requis. 5 Appuyer sur la touche B pour consulter le paramètre sélectionné. 6 Appuyer sur la touche C ou D pour augmenter ou réduire (respectivement) le réglage du paramètre sélectionné (uniquement valable pour les paramètres en lecture/écriture). 7 Appuyer sur la touche B pour conﬁrmer la modiﬁcation du réglage.

Appuyer sur la touche A pour annuler la modiﬁcation du réglage. 8 Appuyer sur la touche A pour retourner au groupe de paramètres. 9 Appuyer 2 fois sur la touche A pour retourner à l'afﬁchage principal. Si, lors de la procédure, aucune touche n'est activée pendant 30 secondes, la valeur ou le code du paramètre sélectionné se met à clignoter. Si 30 secondes s'écoulent de nouveau sans aucune activation de touche, l'afﬁchage principal est rétabli sans que le paramètre modiﬁé soit enregistré. Procédure de consultation du menu de relevés des capteurs Pour une vue d'ensemble de la structure des menus, se reporter à "Aperçu des menus" à la page 17. Les paramètres b01/b02/b03 font partie du menu de relevés des capteurs. 1 Appuyer sur la touche C ou D au niveau de l'afﬁchage principal. Le paramètre b01 s'afﬁche. Si aucune touche n'est activée, la valeur du capteur b01 s'afﬁche jusqu'à ce que la touche C ou D soit de nouveau activée pour sélectionner un autre paramètre (b02 ou b03). 2 Appuyer sur la touche A pour retourner à l'afﬁchage principal. Si, lors de la procédure, aucune touche n'est activée pendant 30 secondes, la valeur ou le code du paramètre sélectionné se met à clignoter. Si 30 secondes s'écoulent de nouveau sans aucune activation de touche, l'afﬁchage principal est rétabli. Réglage du point de consigne de la température de refroidissement 1 Modiﬁer le paramètre du point de consigne de refroidissement r1. Il s'agit d'un paramètre direct, se reporter à "Procédure de consultation et de modiﬁcation des paramètres directs" à la page 7. REMARQUE Si la commande marche/arrêt à distance est activée, se reporter à "Sélection de la commande marche/arrêt locale ou à distance" à la page 12. Les pressions mesurées varient entre une valeur minimale et une valeur maximale, selon la température de l'eau et la température extérieure (au moment de la mesure). REMARQUE En cas de commande marche/arrêt à distance (h07=1), il est recommandé d'installer un interrupteur marche/arrêt à proximité de l'unité, en série avec l'interrupteur à distance. L'unité peut alors être arrêtée à l'aide d'un des deux interrupteurs. La sélection du mode de refroidissement ou de chauffage ne peut être effectuée qu'au démarrage. La sélection d'un mode opposé sans arrêter l'unité est impossible. REMARQUE Si la commande marche/arrêt à distance est activée, se reporter à "Sélection de la commande marche/arrêt locale ou à distance" à la page 12. REMARQUE Si le point de consigne double est activé, se reporter à "Sélection de la commande point de consigne double" à la page 12.Manuel d'utilisation EWWQ014~064KBW1NGroupes d'eau glacée refroidis par eauD-EOMHP00908-17EU Réglage du point de consigne de la température de chauffage 1 Modiﬁer le paramètre du point de consigne de chauffage r3. Il s'agit d'un paramètre direct, se reporter à "Procédure de consultation et de modiﬁcation des paramètres directs" à la page 7. Consultation des informations sur l'opération en cours Il est possible de consulter, dans la liste des paramètres directs, les informations suivantes relatives à l'opération en cours: ■ b01:température de l'eau d'entrée de l'évaporateur, ■ b02:température de l'eau de sortie de l'évaporateur, ■ b03:lorsque le mode de refroidissement est actif: température d'entrée d'eau du condenseur, lorsque le mode de chauffage est actif: température d'entrée d'eau de l'évaporateur. ■ c10: nombre total d'heures de fonctionnement du compresseur 1, ■ c11: nombre total d'heures de fonctionnement du compresseur 2, ■ c15: nombre total d'heures de fonctionnement de la pompe. Il s'agit de paramètres directs, se reporter à "Procédure de consultation et de modiﬁcation des paramètres directs" à la page 7. Réinitialisation des alarmes Lorsqu'une alarme est détectée, les événements suivants se produisent: ■ le relais d'alarme est excité, ■ la DEL H est afﬁchée, ■ l'afﬁchage commence à clignoter, indiquant en alternance le code d'alarme et la température de l'eau d'entrée. Les codes d'alarme pouvant apparaître à l'écran sont les suivants: ■ a1:indique une alarme antigel. ■ e1:indique que le capteur NTC utilisé pour mesurer la température de l'eau d'entrée de l'évaporateur est défectueux. ■ e2:indique que le capteur NTC utilisé pour mesurer la température de l'eau de sortie de l'évaporateur est défectueux. ■ e3:indique que le fusible de la bande de chauffe (F4) est brûlé ou qu'il y a une erreur d'inversion de phase ou qu'il y a un problème avec le I/O PCB (A2P). ■ ehs:indique que la tension d'alimentation est trop élevée. Le cas échéant, contacter un électricien agréé. ■ el1:indique une erreur au niveau de l'alimentation électrique (parasites, par exemple). Le cas échéant, contacter un électricien agréé. ■ el2:indique une erreur au niveau de l'alimentation électrique (parasites, par exemple). Le cas échéant, contacter un électricien agréé. ■ els:indique que la tension d'alimentation est trop faible. Le cas échéant, contacter un électricien agréé. ■ epb:indique que l'EEPROM sur la carte à circuits imprimés du dispositif de régulation, placé à l'intérieur de l'unité, est défectueux. ■ epr:indique que l'EEPROM sur la carte à circuits imprimés du dispositif de régulation, placé à l'intérieur de l'unité, est défectueux. ■ fl:indique qu'il n'y a pas eu sufﬁsamment de débit d'eau soit durant une période de 15 secondes après le démarrage de la pompe ou durant 5 secondes pendant le fonctionnement du compresseur ou de la protection contre la surtension de la pompe. ■ hp1:indique qu'un commutateur de haute pression, le dispositif de protection contre le refoulement ou le dispositif de protection contre la surtension du moteur du compresseur est activé ou que la sonde NTC utilisée pour mesurer la température ambiante est défectueuse.

fl + hp1: indique qu'une erreur RPP est très probablement survenue ou que le fusible F4 a grillé. ■ lp1:indique que l'interrupteur basse pression est activé. ■ ter:indique une erreur de communication au niveau de l'interface utilisateur à distance.

échec de communication entre le dispositif de régulation numérique de l'unité et l'interface utilisateur à distance. Vériﬁer que le code sélectionné pour le paramètre h23 est correct. Il doit s'agir du paramètre par défaut (0). Vériﬁer que l'installation est conforme au manuel d'installation de l'interface utilisateur à distance EKRUMCA. Pour réinitialiser une alarme, procéder comme suit: 1 Trouver et remédier à la cause de l'arrêt. Se reporter au chapitre "Dépannage" à la page 15. 2 Si les codes d'alarme a1, fl, h1 ou lp1 apparaissent sur l'écran, réinitialiser l'alarme manuellement en appuyant simultanément sur les touches E, C et D pendant environ 5 secondes. Dans tous les autres cas, l'alarme est automatiquement réinitialisée. Une fois l'alarme réinitialisée, le code d'erreur et la DEL H disparaissent de l'afﬁchage. Le dispositif de régulation continue de fonctionner normalement en afﬁchant la température de l'eau d'entrée. REMARQUE Si le point de consigne double est activé, se reporter à "Sélection de la commande point de consigne double" à la page 12. REMARQUE ■ Il est également possible de consulter les paramètres b01, b02 et b03 à partir du menu de relevés des capteurs. Se reporter à la "Procédure de consultation du menu de relevés des capteurs" à la page 7. ■ Pour réinitialiser les minuteries des paramètres c10, c11 et c15, se reporter à "Réinitialisation des avertissements" à la page 9. Si l'unité est équipée d'une protection contre le gel, il est hautement recommandé d'installer un voyant d'alarme à distance (H3P) (voir diagramme de câblage livré avec l'unité). En installant cette alarme, la défaillance du fusible de la bande de chauffe de l'évaporateur (F4) sera détectée plus tôt et on évitera que le circuit ne gèle par temps froid. REMARQUE Si les codes d'alarme fl et h1 clignotent en alternance, l'alarme est plus que probablement provoquée par le dispositif de protection contre l'inversion de phase ou par la fonte du fusible du ruban de chauffe de l'évaporateur (F4).EWWQ014~064KBW1N Groupes d'eau glacée refroidis par eau

Manuel d'utilisation

Réinitialisation des avertissements En mode de fonctionnement normal, l'afﬁchage du dispositif de régulation peut se mettre à clignoter, indiquant en alternance la température de l'eau d'entrée et le code d'avertissement suivant: ■ hc1:indique que le compresseur 1 nécessite une maintenance: le nombre total d'heures de fonctionnement du compresseur 1 (paramètre direct c10) a dépassé le réglage du seuil de temporisation pour l'avertissement de maintenance (paramètre utilisateur c14). ■ hc2:indique que le compresseur 2 nécessite une maintenance: le nombre total d'heures de fonctionnement du compresseur 2 (paramètre direct c11) a dépassé le réglage du seuil de temporisation pour l'avertissement de maintenance (paramètre utilisateur c14). Pour réinitialiser l'avertissement de maintenance hc1 ou hc2, procéder comme suit: 1 Consulter c10 nombre d'heures de fonctionnement du compresseur 1 ou c11 nombre d'heures de fonctionnement du compresseur 2. Il s'agit de paramètres directs, se reporter à "Procédure de consultation et de modiﬁcation des paramètres directs" à la page 7. 2 Si la valeur du paramètre c10 ou c11 est afﬁchée, appuyer simultanément sur les touches C et D pendant 5 secondes. La valeur de la minuterie devient 0 et l'avertissement est réinitialisé. Caractéristiques avancées du dispositif de régulation numérique Ce chapitre donne une vue d'ensemble des paramètres directs et utilisateur fournis par le dispositif de régulation. Le chapitre suivant décrit la procédure permettant de régler et de conﬁgurer l'unité en utilisant ces différents paramètres. Aperçu des paramètres directs et des paramètres utilisateur Pour accéder à la liste des paramètres directs, appuyer sur la touche B pendant environ 5 secondes. Se reporter également à "Procédure de consultation et de modiﬁcation des paramètres directs" à la page 7. REMARQUE Une fois les minuteries réinitialisées, penser à exécuter les opérations de maintenance requises. Parallèlement à la réinitialisation des minuteries c10 et c11, il est également possible de réinitialiser la minuterie c15 (nombre d'heures de fonctionnement de la pompe) de la même manière.Manuel d'utilisation

Groupes d'eau glacée refroidis par eau

Groupe de paramètres Code du paramètre Description Valeur par défaut Min Max Unités Lecture/ écriture Utilisateur/ direct Adresse Modbus Type de paramètre (a) (a) D=numérique, A=analogique, I=entier. -/- /23 Unité de mesure 0=°C 1=°F 001 L/EU5 D -a- Aucun paramètre utilisateur ou direct accessible -b- b01 Température de l'eau d'entrée de l'évaporateur 0,1°C L D 102 A b02 Température de l'eau de sortie de l'évaporateur 0,1°C L D 103 A b03 Lorsque le mode de refroidissement est actif: température d'entrée d'eau du condenseur. Lorsque le mode de chauffage est actif: température d'entrée d'eau de l'évaporateur. 0,1°C L D 104 A -c- c07 Délai entre le démarrage de la pompe et le démarrage du compresseur 15 0 999 1 s L/E U 238 I c08 Délai entre l'arrêt de l'unité et l'arrêt de la pompe 00150 1 min L/E U 239 I c10 Nombre total d'heures de fonctionnement du compresseur 1 x100 heures L D 122 A c11 Nombre total d'heures de fonctionnement du compresseur 2 x100 heures L D 123 A c14 Seuil pour l'avertissement de maintenance (c10 et c11) 00100 x100 heures L/E U 241 I c15 Nombre total d'heures de fonctionnement de la pompe x100 heures L D 126 A -d- Aucun paramètre utilisateur ou direct accessible -f- Aucun paramètre utilisateur ou direct accessible -h- h06 Pour activer la commande refroidissement/chauffage à distance 0=inactive 1=active (uniquement si p09=9) 001 L/EU14 D h07 Pour activer la commande marche/ arrêt à distance 0=inactive 1=active (uniquement si p34=23) 001 L/EU15 D h09 Pour verrouiller le clavier du dispositif de régulation 0=verrouillage 1=déverrouillage 101 L/EU16 D h10 Adresse série pour la connexion BMS 1 1 200 L/E U 256 I h23 Pour sélectionner la connexion de la carte d'adresse 0=connexion de l'interface utilisateur à distance 1=connexion MODBUS 001 L/EU11 D -p- p09 Sélection de l'entrée numérique modiﬁable S7S 0=aucune fonction 9=refroidissement/chauffage à distance (uniquement en association avec h06) 13=point de consigne double à distance

D'AUTRES VALEURS 9027 L/E U 277 I p34 Sélection de l'entrée numérique modiﬁable S9S 0=aucune fonction 13=point de consigne double à distance 23=marche/arrêt à distance (uniquement actif en association avec h07)

D'AUTRES VALEURS 23 0 27 L/E U 329 I -r- r01 Point de consigne de refroidissement 12,0 8,0 (b) (b) –2,0 et –7,0 uniquement applicables pour les unités avec applications au glycol. 25,0 0,1°C L/E D 41 A r02 Différence de refroidissement 3,0 0,3 19,9 0,1°C L/E D 42 A r03 Point de consigne de chauffage 30,0 15,0 50,0 0,1°C L/E D 43 A r04 Différence de chauffage 3,0 0,3 19,9 0,1°C L/E D 44 A r21 Point de consigne de refroidissement 2 (c) (c) Utilisé si le point de consigne double est activé pour p09 ou p34 et si l'entrée numérique du point de consigne double est fermée. 12,0 8,0 (b) 25,0 0,1°C L/E D 55 A r22 Point de consigne de chauffage 2 (c) 30,0 15,0 50,0 0,1°C L/E D 56 A -t- Aucun paramètre utilisateur ou direct accessible f-r h99 Version du logiciel L D 208 IEWWQ014~064KBW1N Groupes d'eau glacée refroidis par eau

Manuel d'utilisation

Procédure de consultation et de modiﬁcation des paramètres utilisateur Pour une vue d'ensemble de la structure des menus, se reporter à "Aperçu des menus" à la page 17. 1 Dans le cas du dispositif de régulation numérique, appuyer sur les touches A et B pendant environ 5 secondes jusqu'à ce que O s'afﬁche. Dans le cas de l'interface utilisateur à distance, appuyer une fois sur S. 2 Saisir le mot de passe correct à l'aide des touches C et D. La valeur du mot de passe est 22. 3 Appuyer sur la touche B pour conﬁrmer le mot de passe et accéder au menu, s-p s'afﬁche. 4 Appuyer sur la touche B pour consulter les réglages du paramètre (=s-p) (l-p permet la consultation au niveau du paramètre, mais cette fonction n'est pas utilisée). Le groupe de paramètres -/- est afﬁché. 5 Appuyer sur la touche C ou D pour sélectionner le groupe de paramètres requis. 6 Appuyer sur la touche B pour accéder au groupe de paramètres sélectionné. 7 Appuyer sur la touche C ou D pour sélectionner le paramètre requis. 8 Appuyer sur la touche B pour consulter le paramètre sélectionné. 9 Appuyer sur la touche C ou D pour augmenter ou réduire (respectivement) le réglage (uniquement valable pour les paramètres en lecture/écriture). 10 Appuyer sur la touche B pour conﬁrmer la modiﬁcation du réglage.

Appuyer sur la touche A pour annuler la modiﬁcation du réglage. 11 Appuyer sur la touche A pour retourner au groupe de paramètres. 12 Appuyer 2 fois sur la touche A pour retourner à l'afﬁchage principal. Si, lors de la procédure, aucune touche n'est activée pendant 30 secondes, la valeur ou le code du paramètre sélectionné se met à clignoter. Si 30 secondes s'écoulent de nouveau sans aucune activation de touche, l'afﬁchage principal est rétabli sans que le paramètre modiﬁé soit enregistré. Déﬁnition du différentiel de température de refroidissement Modiﬁer le paramètre du différentiel de refroidissement r02. Il s'agit d'un paramètre direct, se reporter à "Procédure de consultation et de modiﬁcation des paramètres directs" à la page 7. Déﬁnition du différentiel de température de chauffage Modiﬁer le paramètre du différentiel de chauffage r04. Il s'agit d'un paramètre direct, se reporter à "Procédure de consultation et de modiﬁcation des paramètres directs" à la page 7. REMARQUE Lors de la consultation des paramètres utilisateur, les paramètres directs sont également afﬁchés. pour 1 compresseur pour 2 compresseurs pour 1 compresseur pour 2 compresseurs

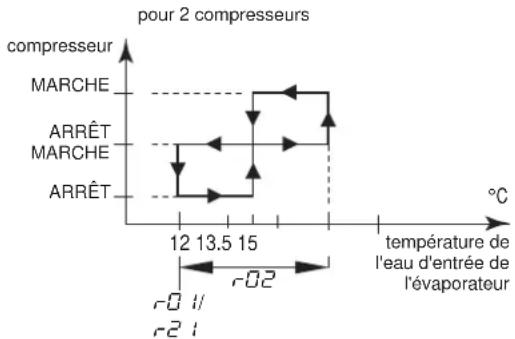

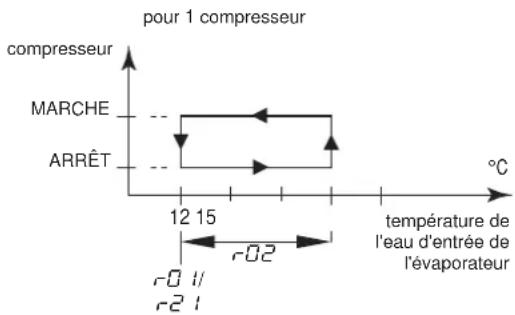

température de l'eau d'entrée de l'évaporateur MARCHE ARRÊT compresseur

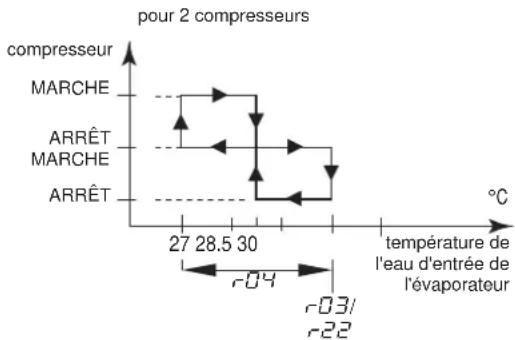

température de l'eau d'entrée de l'évaporateur MARCHE ARRÊT MARCHE compresseur ARRÊT

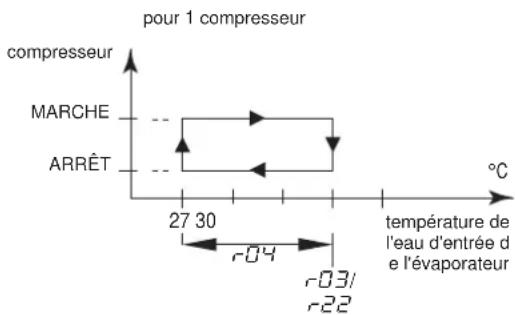

température de l'eau d'entrée d e l'évaporateur MARCHE ARRÊT compresseur

température de l'eau d'entrée de l'évaporateur MARCHE ARRÊT MARCHE compresseur ARRÊTManuel d'utilisation

Groupes d'eau glacée refroidis par eau

Tâches exécutées à l'aide des paramètres utilisateur Déﬁnition de l'unité de mesure Selon le réglage du paramètre utilisateur /23 (unité de mesure), toutes les températures sont afﬁchées en °C (=0) ou en °F (=1). Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Déﬁnition du délai entre le démarrage de la pompe et celui du compresseur Le paramètre utilisateur c07 vous permet de déﬁnir le délai entre le démarrage de la pompe et celui du compresseur. Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Déﬁnition du délai entre l'arrêt de l'unité et celui de la pompe Le paramètre utilisateur c08 vous permet de déﬁnir le délai entre l'arrêt de l'unité et celui de la pompe, et plus particulièrement la période pendant laquelle la pompe restera active après l'arrêt de l'unité. Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Déﬁnition du seuil de temporisation pour l'avertissement de maintenance Le paramètre utilisateur c14 vous permet de régler un seuil de temporisation (heures de fonctionnement du compresseur) au-delà duquel le dispositif de régulation génèrera un avertissement ou une demande de maintenance. Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Sélection de la commande refroidissement/chauffage locale ou à distance L'utilisation du paramètre utilisateur h06 en combinaison avec le sélecteur à distance de refroidissement/chauffage (installé par le client) permet à l'utilisateur de sélectionner le mode de refroidissement ou de chauffage en utilisant la touche D ou C sur le dispositif de régulation. ■ Lorsque le paramètre utilisateur h06 est réglé sur 0 (=inactif), le mode de refroidissement ou de chauffage est déterminé au moyen du dispositif de régulation. ■ Lorsque le paramètre utilisateur h06 est réglé sur 1 (=actif), le mode de refroidissement ou de chauffage est déterminé à l'aide de l'interrupteur de commande à distance. Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Sélection de la commande marche/arrêt locale ou à distance Le paramètre utilisateur h07, utilisé en combinaison avec l'interrupteur marche/arrêt à distance (installé par le client), permet à l'utilisateur de mettre l'unité en marche, sans utiliser la touche D ou C du dispositif de régulation. ■ Si le paramètre utilisateur h07 est réglé sur 0 (=inactif), l'unité peut uniquement être mise en marche en appuyant sur les touches D et C du dispositif de régulation. ■ Si le paramètre utilisateur h07 est réglé sur 1 (=actif), il est possible de mettre l'unité en marche ou d'arrêter l'unité de la manière suivante: ■ Si l'interrupteur marche/arrêt à distance est ouvert, l'unité est arrêtée et il n'est pas possible de mettre l'unité en marche ou d'arrêter l'unité en appuyant sur la touche D ou C du dispositif de régulation (5 secondes). ■ Si l'interrupteur marche/arrêt à distance est fermé, l'unité est en marche et il est possible de mettre l'unité en marche ou d'arrêter l'unité en appuyant sur la touche D ou C du dispositif de régulation (5 secondes). Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Sélection de la commande point de consigne double Il est possible d'utiliser les paramètres utilisateur p09 (sélection de l'entrée numérique modiﬁable S7S) et p34 (sélection de l'entrée numérique modiﬁable S9S) pour attribuer la commande point de consigne double à S7S ou S9S. Il existe 3 commandes différentes pour 2 entrées numériques modiﬁables différentes (S7S et S9S): ■ p09: sélection de l'entrée numérique modiﬁable S7S ■ 0=aucune fonction ■ 9=refroidissement/chauffage à distance ■ 13=point de consigne double à distance ■ p34: sélection de l'entrée numérique modiﬁable S9S ■ 0=aucune fonction ■ 13=point de consigne double à distance ■ 23=marche/arrêt à distance Si l'interrupteur point de consigne double est ouvert, le premier point de consigne est activé (r01 point de consigne de refroidissement ou r03 point de consigne de chauffage, selon le mode). Si l'interrupteur point de consigne double est fermé, le deuxième point de consigne est activé (r21 point de consigne de refroidissement 2 ou r22 point de consigne de chauffage 2, selon le mode). Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. REMARQUE ■ Uniquement si p09 (sélection de l'entrée numérique modiﬁable S7S) dispose de la valeur 9 (valeur par défaut). ■ Si le point de consigne double est sélectionné pour cette fonction (p09=13), la commande refroidissement/chauffage à distance n'est pas activée. Les touches D et C du dispositif de régulation sont toujours actives. REMARQUE ■ Uniquement si p34 (sélection de l'entrée numérique modiﬁable S9S) dispose de la valeur 23 (valeur par défaut). ■ Si le point de consigne double est sélectionné pour cette fonction (p34=13), la commande marche/arrêt à distance n'est pas activée.EWWQ014~064KBW1NGroupes d'eau glacée refroidis par eauD-EOMHP00908-17EUManuel d'utilisation

Verrouillage du clavier du dispositif de régulation Lorsque le paramètre utilisateur h09 est réglé sur 0, les fonctions avancées suivantes ne peuvent plus être exécutées par le dispositif de régulation. ■ modiﬁcation des paramètres directs et utilisateur (les paramètres peuvent être afﬁchés, mais ne peuvent pas être modiﬁés), ■ réinitialisation des minuteries, ■ activation du mode refroidissement ou chauffage de l'unité. Lorsque le paramètre utilisateur h09 est réglé sur 1, les fonctions avancées susmentionnées peuvent être exécutées en utilisant le dispositif de régulation. Pour modiﬁer la valeur du paramètre utilisateur h09 (de 1 à 0), il est possible d'utiliser la procédure de modiﬁcation des paramètres utilisateur standard, avec le mot de passe standard "22". Se reporter à la "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Pour modiﬁer la valeur du paramètre utilisateur h09 (de 0 à 1), il est possible d'utiliser la procédure de modiﬁcation des paramètres utilisateur, avec le mot de passe dédié "11". Se reporter à la "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11.

CONNEXION BMS MODBUS

L'installation de la carte d'adresse du kit optionnel EKAC10C permet de communiquer avec le refroidisseur par le biais d'un système de gestion du bâtiment ou d'un système de surveillance, via le protocole Modbus. Description générale du protocole Modbus La carte d'adresse communique à l'aide du protocole Modbus. Différentes parties du réseau de communication ■ Le réseau de communication est composé de deux acteurs majeurs: ■ le système de gestion du bâtiment ou système de surveillance ■ le ou les refroidisseurs ■ Le système de gestion du bâtiment ou système de surveillance peut communiquer avec les refroidisseurs par le biais de la carte d'adresse. La gestion de la communication est assurée conformément à une structure maître/esclave avec invitation à émettre, où le système de surveillance est le maître et les cartes d'adresse sont les esclaves. ■ Le refroidisseur peut être identiﬁée par le superviseur grâce à l'attribution d'une adresse au sein du réseau Modbus. L'adresse du refroidisseur peut être programmée lors de la conﬁguration des réglages du système de gestion du bâtiment. ■ La base de données des variables des refroidisseurs disposant d'une carte d'adresse sert de point de référence au fournisseur du système de surveillance Modbus pour attribuer une signiﬁcation adaptée aux variables. Les variables peuvent être lues et/ou écrites par le système de surveillance. Selon le refroidisseur connecté et/ou le programme d'application utilisé, les variables sont en lecture seule ou en lecture/écriture. -Si le système de surveillance attribue une valeur à une variable en lecture seule, la commande n'est pas exécutée du tout. - Les variables demandées par le système de surveillance qui ne sont pas disponibles au niveau d'un refroidisseur équipé d'une carte d'adresse sont envoyées au système de surveillance à partir de la carte d'adresse avec la valeur zéro. Le système de surveillance doit les gérer correctement. -Si le système de surveillance tente d'écrire une valeur de paramètre hors plage, l'écriture n'est pas prise en compte. Informations générales au sujet du protocole Modbus Le protocole Modbus Modicon mis en application au niveau de la carte d'adresse est conforme au contenu du document suivant: Protocole Modbus Modicon Guide de référence Juin 1996, PI-MBUS-300 rév. J Le protocole Modbus mis en application est du type unité à terminal distant, basé sur des délais de transmission des caractères. La conﬁguration utilise la fonction multipoint RS485. L'adresse envoyée dans le paquet Modbus parvient au refroidisseur. Paramètres de communication RS485 mis en application pour le protocole Modbus Les paramètres de communication RS485 mis en application sont les suivants: ■ Débit en bauds: 9600 ■ Bit d'arrêt: 2 ■ Parité: aucune Commandes mises en application pour le protocole Modbus Les commandes mises en application dans le programme sont répertoriées ci-dessous: Noter que: ■ En raison de la multitude de refroidisseurs équipés de cartes d'adresse, aucune distinction n'est établie entre les variables d'entrée (en lecture seule) et les variables de sortie (en lecture/ écriture), les connaissances de la base de données et sa gestion dépendent de la partie présente dans le système de surveillance. ■ En raison de la nature générale du système, la carte d'adresse répond de la même manière à différentes commandes Modbus. Commande Modbus Signiﬁcation Remarques01 lecture de l'état des bobinesLecture de la ou des variables numériquesobtient l'état (MARCHE/ARRET) d'un groupe de bobines logiques ou d'entrées discrètes02 lecture de l'état des entréesLecture de la ou des variables numériquesobtient l'état (MARCHE/ARRET) d'un groupe de bobines logiques ou d'entrées discrètes03 lecture des registres d'attenteLecture de la ou des variables analogiquesobtient la valeur binaire d'un ou plusieurs registres d'attente04 lecture des registres d'entréeLecture de la ou des variables analogiquesobtient la valeur binaire d'un ou plusieurs registres d'attente05 bobine forcée Ecriture d'un ou de variables numériquesforce l'activation ou la désactivation d'une bobine06 prédéﬁnition d'un registreEcriture d'un ou de variables analogiquesplace une valeur binaire spéciﬁque dans un registre d'attente15 bobines forcéesEcriture d'une série de variables numériquesforce l'activation ou la désactivation d'une série de bobines logiques consécutives16 prédéﬁnition de plusieurs registresEcriture d'une série de variables analogiquesplace des valeurs binaires spéciﬁques dans une série de registres d'attente consécutifsManuel d'utilisation

Groupes d'eau glacée refroidis par eau

Représentation des données du protocole Modbus ■ Numériques Tous les données numériques sont codées à l'aide d'un seul bit: ■ "0" pour ARRET, ■ "1" pour MARCHE. Toutes les variables numériques sont attribuées à des bits de registres consécutifs, chacun disposant: ■ de la variable d'adresse inférieure attribuée au bit le moins signiﬁcatif, ■ de la variable d'adresse supérieure attribuée au bit le plus signiﬁcatif. ■ Données analogiques et entières Les valeurs analogiques et entières sont représentées par un registre MOT de 16 bits en notation binaire. Pour chaque registre, le premier octet contient les bits de poids élevé et le deuxième les bits de poids faible. ■ Les valeurs analogiques sont représentées sous forme de dixièmes: par exemple, la valeur 10,0 est transmise en tant que 0064h=100d, par exemple, la valeur –10,0 est transmise en tant que FF9Ch=–100d. ■ Les variables entières sont transmises à l'aide de la valeur effective: par exemple, la valeur 100 est transmise en tant que 0064h=100d. La carte d'adresse fonctionne sur des registres où chaque registre représente 16 bits. Si le système de gestion du bâtiment ou de surveillance tente d'écrire une valeur de paramètre hors plage, l'écriture n'est pas prise en compte. Code d'erreur mis en application Déﬁnition du réglage BMS Activation du protocole Modbus Le protocole Modbus est activé lorsque le paramètre h23 est réglé sur 1. Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Déﬁnition de l'adresse série de l'unité Pour déﬁnir l'adresse série unique de chaque unité requise pour la communication avec le système de surveillance, régler le paramètre h10. Il s'agit d'un paramètre utilisateur, se reporter à "Procédure de consultation et de modiﬁcation des paramètres utilisateur" à la page 11. Base de données des variables Le système de gestion du bâtiment ou le système de surveillance et le refroidisseur communiquent par le biais d'un ensemble de variables, également appelées les numéros d'adresse. Les informations nécessaires au sujet des variables numériques, entières et analogiques que le système de gestion du bâtiment ou le système de surveillance peut lire à partir de ou écrire sur la carte d'adresse du refroidisseur sont détaillées ci-après. Pour les adresses de tous les paramètres directs ou utilisateur, se reporter à "Aperçu des paramètres directs et des paramètres utilisateur" à la page 9. Aperçu de toutes les variables qui ne sont pas des paramètres directs ou utilisateur Code Interprétation Modbus Condition 1 Fonction non autorisée Le message n'est pas pris en charge ou le nombre de variables requises est supérieur à la limite autorisée (longueur ≤20) Description Adresse Modbus Type de paramètre (a) (a) D=numérique Alarme du circuit 1=codes d'alarme A1, HP1 ou LP1 actifs 0=aucun code d'alarme actif Lecture seule 41 D Alarme générale 1=code d'alarme FL 0=aucun code d'alarme actif Lecture seule 45 D Alarme de la sonde NTC 1=codes d'alarme E1, E2 ou E3 0=aucun code d'alarme actif Lecture seule 46 D Entrée de l'alarme du contacteur de débit 1=fermée 0=ouverte Lecture seule 53 D Entrée de l'entrée numérique modiﬁable S7S 1=fermée 0=ouverte Lecture seule 54 D Entrée de l'alarme de la protection contre la haute pression ou la décharge ou de l'alarme de surintensité 1=fermée 0=ouverte Lecture seule 55 D Entrée de l'alarme du pressostat basse pression 1=fermée 0=ouverte Lecture seule 56 D Entrée de l'entrée numérique modiﬁable S9S 1=fermée 0=ouverte Lecture seule 57 D Sortie du compresseur 1 1=marche 0=arrêt Lecture seule 59 D Sortie du compresseur 2 1=marche 0=arrêt Lecture seule 60 D Sortie de la pompe 1=marche 0=arrêt Lecture seule 61 D Sortie de la vanne d'inversion 1=marche 0=arrêt Lecture seule 62 D Sortie de l'alarme 1=marche 0=arrêt Lecture seule 63 D Marche ou arrêt 1=marche 0=arrêt Lecture/ écriture 64 D Refroidissement ou chauffage 1=refroidissement 0=chauffage Lecture/ écriture

65 DEWWQ014~064KBW1N

Groupes d'eau glacée refroidis par eau

Manuel d'utilisation

DÉPANNAGE Ce chapitre apporte des informations utiles pour l'établissement d'un diagnostic et la correction de certaines pannes susceptibles de se produire. Avant de commencer la procédure de dépannage, inspecter minutieusement l'unité à la recherche de défauts apparents, tels que des connexions desserrées ou des câblages défectueux. Avant de contacter votre revendeur le plus proche, lire attentivement ce chapitre. Cela vous permettra de gagner du temps et de l'argent. Lorsqu'un dispositif de sécurité a été activé, arrêter l'unité et rechercher la cause du déclenchement du dispositif de sécurité avant de le réinitialiser. Les dispositifs de sécurité ne doivent être pontés ou réglés en aucun cas sur une valeur autre que le réglage usine. Si la cause du problème ne peut être déterminée, contacter votre revendeur le plus proche. Problème 1: L'unité ne démarre pas, mais la DEL L s'allume Problème 2: L'unité ne démarre pas, mais la DEL L clignote Problème 3: L'unité ne démarre pas et la DEL L ne s'allume pas Problème 4: L'un des dispositifs de sécurité suivants est activé Lors d'une inspection du panneau d'alimentation ou du coffret électrique d'appareil, s'assurer que le disjoncteur de l'unité est sur arrêt.

CAUSES POSSIBLES MESURE CORRECTIVE

Le réglage de la température est incorrect. Vériﬁer le point de consigne du dispositif de régulation. Panne de courant. Vériﬁer la tension sur le panneau d'alimentation. Fusible fondu ou dispositif de protection interrompu. Inspecter les fusibles et les dispositifs de protection. Remplacer les fusibles défectueux par des fusibles de même taille et de même type (se reporter au chapitre "Spéciﬁcations électriques" à la page 2). Connexions desserrées. Inspecter les connexions du câblage local et du câblage interne de l'unité. Resserrer toutes les connexions. Fils court-circuités ou coupés. Tester les circuits à l'aide d'un testeur, puis réparer si nécessaire.

CAUSES POSSIBLES MESURE CORRECTIVE

La minuterie start débit fonctionne encore. L'unité démarrera après environ 15 secondes. S'assurer que l'eau circule via l'évaporateur. La minuterie d'anti-recyclage est encore active. Le démarrage du circuit ne peut s'effectuer qu'après environ 6 minutes. La minuterie de garde est encore active. Le démarrage du circuit ne peut s'effectuer qu'après environ 1 minute.

CAUSES POSSIBLES MESURE CORRECTIVE

L'un des dispositifs de sécurité suivants est activé:

Protecteur d'inversion de phase

Relais de surcharge (K*S)

Protecteur thermique de refoulement (Q*D)

Thermostat de température d'évaporation (S*T)

Contacteur de débit (S10L)

Pressostat haute pression (S*HP) Vériﬁer sur le dispositif de régulation et se reporter au symptôme "4. L'un des dispositifs de sécurité suivants est activé". Voir l'explication du dispositif de régulation numérique au chapitre "Réinitialisation des alarmes" à la page 8. L'unité est en état d'alarme antigel. Vériﬁer sur le dispositif de régulation et se reporter au symptôme "4. L'un des dispositifs de sécurité suivants est activé". Voir l'explication du dispositif de régulation numérique au chapitre "Réinitialisation des alarmes" à la page 8 L'entrée MARCHE/ARRET à distance est activée et l'interrupteur à distance est sur arrêt. Mettre l'interrupteur à distance sur marche ou désactiver l'entrée MARCHE/ARRET à distance. Le clavier est verrouillé. Le paramètre utilisateur h09 est réglé sur 0. Déverrouiller le clavier du dispositif de régulation. Problème 4.1: Relais de surcharge du compresseur

CAUSES POSSIBLES MESURE CORRECTIVE

Défaillance de l'une des phases. Vériﬁer les fusibles sur le panneau d'alimentation ou mesurer la tension d'alimentation. Tension trop basse. Mesurer la tension d'alimentation. Surcharge du moteur. Procéder à une réinitialisation. Si la panne persiste, contacter votre revendeur le plus proche. REINITIALISATION Pousser le bouton rouge sur le relais de surcharge placé à l'intérieur du boîtier de commande. Le dispositif de régulation doit encore être réinitialisé. Problème 4.2: Pressostat basse pression ou alarme antigel

CAUSES POSSIBLES MESURE CORRECTIVE

Le débit d'eau vers l'échangeur d'eau chaude est trop faible. Augmenter le débit de l'eau. Manque de réfrigérant. Vériﬁer qu'il n'y a pas de fuite et rajouter, le cas échéant, du réfrigérant. L'unité fonctionne hors de sa plage de fonctionnement. Vériﬁer les conditions de fonctionnement de l'unité. La température d'entrée vers l'échangeur d'eau chaude est trop basse. Augmenter la température de l'eau d'entrée. Le contacteur de débit ne fonctionne pas ou aucune eau ne circule. Vériﬁer le contacteur de débit et la pompe à eau. REINITIALISATION Après la montée en pression, le pressostat basse pression se remet automatiquement à zéro, mais le dispositif de régulation doit encore être réinitialisé. Problème 4.3: Pressostat haute pression

CAUSES POSSIBLES MESURE CORRECTIVE

Le débit d'eau à travers le condenseur est trop faible. Augmenter le débit de l'eau et/ou vériﬁer que le ﬁltre n'est pas obstrué. REINITIALISATION Lorsque la pression décroît, le pressostat haute pression est automatiquement réinitialisé, mais le dispositif de régulation doit encore être réinitialisé.Manuel d'utilisation EWWQ014~064KBW1NGroupes d'eau glacée refroidis par eauD-EOMHP00908-17EUProblème 5: L'unité s'arrête dès qu'elle commence à fonctionnerProblème 6: L'unité fonctionne en continu et la température de l'eau demeure plus élevée que la température réglée sur le dispositif de régulationProblème 7: Vibrations et bruits excessifs de l'unité MAINTENANCE Aﬁn de garantir une disponibilité maximale de l'unité, un certain nombre de contrôles et de vériﬁcations doivent être effectués à intervalles réguliers sur l'unité et au niveau du câblage local. Si l'unité est utilisée pour une application de conditionnement de l'air, les points de contrôle décrits doivent être vériﬁés au moins une fois par an. Si l'unité est utilisée pour d'autres applications, vériﬁer ces points de contrôle tous les 4 mois. Information importante relative au réfrigérant utilisé Ce produit contient des gaz à effet de serre ﬂuorés encadrés par le protocole de Kyoto. Type de réfrigérant: R410A Valeur GWP (1) : 2090 (1) GWP = potentiel de réchauffement global Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation européenne ou locale. Contacter votre distributeur local pour plus d'informations. Opérations de maintenance ■ Câblage local et alimentation électrique

S'assurer que la tension de l'alimentation du panneaud'alimentation local correspond à la tension indiquée surl'étiquette d'identiﬁcation de l'unité.• Vériﬁer les connexions et s'assurer qu'elles sont bien ﬁxées.• Vériﬁer le bon fonctionnement du disjoncteur et du détecteurde fuite à la terre situés sur le panneau d'alimentation local. ■ Câblage interne de l'unité Vériﬁer visuellement qu'il n'y a pas de connexions desserrées (bornes et composants) sur le coffret électrique. S'assurer que les composants électriques ne sont ni desserrés, ni endommagés. ■ Connexion de terre S'assurer que les câbles de mise à la terre sont correctement connectés et que les bornes de terre sont serrées. ■ Circuit de réfrigérant
Rechercher d'éventuelles fuites à l'intérieur de l'unité. Si une fuiteest détectée, contacter votre revendeur le plus proche.• Vériﬁer la pression de travail de l'unité. Se reporter auparagraphe "Mettre l'unité en marche" à la page 7. ■ Compresseur
Rechercher d'éventuelles fuites d'huile. En cas de fuite d'huile,contacter votre revendeur le plus proche.• Vériﬁer toute vibration ou bruit suspect. Si le compresseur estendommagé, contacter votre revendeur le plus proche. ■ Alimentation en eau
Vériﬁer que la connexion d'eau est toujours bien ﬁxée.• Contrôler la qualité de l'eau (se reporter au manuel d'installationde l'unité pour les spéciﬁcations concernant la qualité de l'eau). ■ Filtres à eau
Vériﬁer que la largeur des pores est de 1 mm maximum. Exigences en matière d'élimination Le démantèlement de l'appareil ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués en accord avec les réglementations locales et nationales en vigueur. Problème 4.4: Le protecteur d'inversion de phase est activé

CAUSES POSSIBLES MESURE CORRECTIVE

Deux phases de l'alimentation sont connectées dans la mauvaise position.Inverser deux phases de l'alimentation. Cette opération doit être effectuée par un électricien qualiﬁé.Une phase n'est pas correctement connectée.Vériﬁer la connexion de toutes les phases.REINITIALISATION Après avoir inversé deux phases ou resserré la connexion des câbles d'alimentation, le protecteur est automatiquement réinitialisé, mais l'unité doit encore être réinitialisée.Problème 4.5: Le protecteur thermique de refoulement est activé

CAUSES POSSIBLES MESURE CORRECTIVE

L'unité fonctionne hors de sa plage de fonctionnement.Vériﬁer les conditions de fonctionnement de l'unité.REINITIALISATION Lorsque la température diminue, le protecteur thermique est automatiquement réinitialisé, mais le dispositif de régulation doit encore être réinitialisé.Problème 4.6: Le contacteur de débit est activé

CAUSES POSSIBLES MESURE CORRECTIVE

Pas de débit d'eau. Vériﬁer la pompe à eau.REINITIALISATION Lorsque la cause est identiﬁée, le contacteur de débit est automatiquement réinitialisé, mais le dispositif de régulation doit encore être réinitialisé.

CAUSES POSSIBLES MESURE CORRECTIVE

L'un des dispositifs de sécurité est activé. Vériﬁer les dispositifs de sécurité (se reporter au symptôme "4. L'un des dispositifs de sécurité suivants est activé").La tension est trop basse. Tester la tension sur le panneau d'alimentation et, si nécessaire, dans le boîtier électrique de l'unité (la chute de tension due aux câbles d'alimentation est trop importante).

CAUSES POSSIBLES MESURE CORRECTIVE

Le réglage de température sur le contrôleur est trop bas, et respectivement trop haut.Vériﬁer et ajuster le réglage de la température.La production de chaleur et respectivement la production de froid dans le circuit d'eau est trop élevée.Le refroidissement et respectivement la capacité de chauffage de l'unité est trop bas. Contacter votre revendeur le plus proche.Le débit d'eau est trop élevé. Recalculer le débit d'eau.

CAUSES POSSIBLES MESURE CORRECTIVE

L'unité n'a pas été ﬁxée correctement.Fixer l'unité comme indiqué dans le manuel d'installation. Avant d'exécuter une opération de maintenance ou une réparation, mettre le disjoncteur sur arrêt sur le panneau d'alimentation, retirer les fusibles, puis ouvrir les dispositifs de protection de l'unité. Ne jamais nettoyer l'unité avec de l'eau sous pression. Le câblage et l'alimentation électrique doivent être contrôlés par un électricien qualiﬁé.EWWQ014~064KBW1N Groupes d'eau glacée refroidis par eau

Manuel d'utilisation

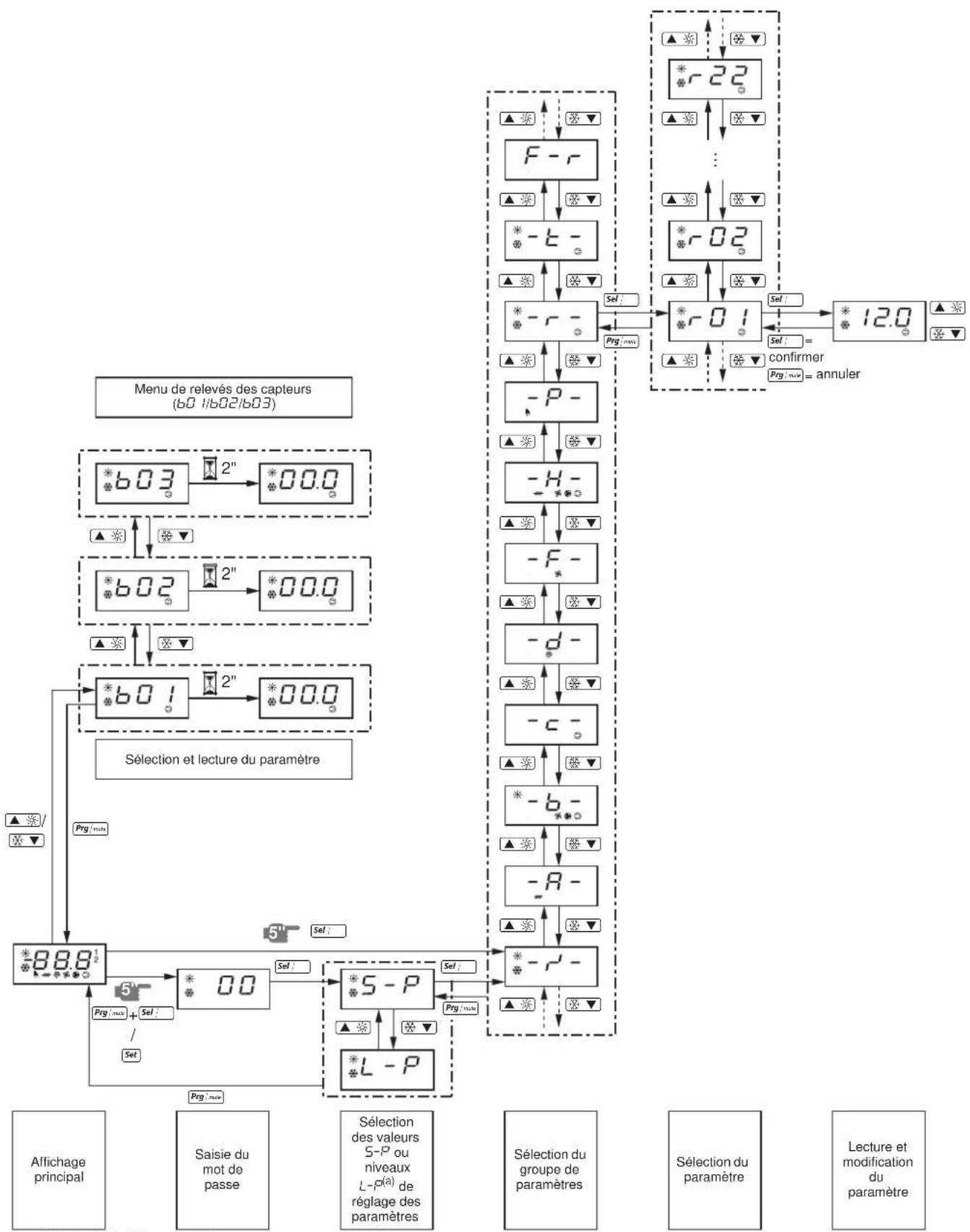

Afﬁchage principal Saisie du mot de passe Sélection des valeurs s-p ou niveaux l-p (a)

réglage des paramètres (a) La fonction l-p n'est pas utilisée. Sélection du groupe de paramètres Sélection du paramètre Lecture et modiﬁcation
