iKeyboard 3 Mini - Contrôleur icon - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Clavier compact avec 37 touches, rétroéclairage RGB, connectivité USB-C.
Utilisation	Conçu pour les musiciens et producteurs, idéal pour la composition musicale et le contrôle de logiciels DAW.
Maintenance et Réparation	Nettoyage régulier recommandé, vérification des connexions USB, mise à jour du firmware si disponible.
Sécurité	Utiliser uniquement avec un adaptateur compatible, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations Générales	Compatible avec Windows et macOS, dimensions compactes pour un transport facile.

FOIRE AUX QUESTIONS - iKeyboard 3 Mini icon

Comment connecter l'icon iKeyboard 3 Mini à mon ordinateur ?

Pour connecter l'icon iKeyboard 3 Mini à votre ordinateur, utilisez un câble USB. Branchez une extrémité du câble dans le port USB de l'iKeyboard et l'autre extrémité dans un port USB disponible sur votre ordinateur. L'appareil sera reconnu automatiquement.

Pourquoi mon icon iKeyboard 3 Mini ne répond-il pas ?

Si votre icon iKeyboard 3 Mini ne répond pas, vérifiez d'abord la connexion USB. Assurez-vous que le câble est bien branché et que l'appareil est sous tension. Si le problème persiste, essayez de redémarrer votre ordinateur.

Comment configurer les touches de l'icon iKeyboard 3 Mini ?

Vous pouvez configurer les touches de l'icon iKeyboard 3 Mini à l'aide du logiciel fourni avec le contrôleur. Installez le logiciel sur votre ordinateur, ouvrez-le et suivez les instructions pour personnaliser les touches selon vos préférences.

L'icon iKeyboard 3 Mini est-il compatible avec mon logiciel DAW ?

L'icon iKeyboard 3 Mini est compatible avec la plupart des logiciels DAW populaires tels que Ableton Live, Logic Pro, et FL Studio. Assurez-vous que votre DAW est à jour pour garantir la meilleure compatibilité.

Comment mettre à jour le firmware de l'icon iKeyboard 3 Mini ?

Pour mettre à jour le firmware de l'icon iKeyboard 3 Mini, téléchargez la dernière version du firmware sur le site Web officiel d'icon. Suivez ensuite les instructions fournies pour installer la mise à jour via le logiciel de l'appareil.

Quels sont les systèmes d'exploitation compatibles avec l'icon iKeyboard 3 Mini ?

L'icon iKeyboard 3 Mini est compatible avec les systèmes d'exploitation Windows et macOS. Assurez-vous que votre système est à jour pour éviter tout problème de compatibilité.

Que faire si une touche de l'icon iKeyboard 3 Mini ne fonctionne pas ?

Si une touche de l'icon iKeyboard 3 Mini ne fonctionne pas, vérifiez si elle est correctement configurée dans le logiciel. Si la configuration est correcte, essayez de nettoyer la touche ou de redémarrer le contrôleur. Si le problème persiste, contactez le support technique.

L'icon iKeyboard 3 Mini fonctionne-t-il avec des appareils mobiles ?

L'icon iKeyboard 3 Mini n'est pas conçu pour fonctionner directement avec des appareils mobiles. Il est principalement destiné à être utilisé avec des ordinateurs. Toutefois, vous pouvez utiliser un adaptateur USB OTG sur certains appareils Android pour une connexion potentielle.

MODE D'EMPLOI iKeyboard 3 Mini icon

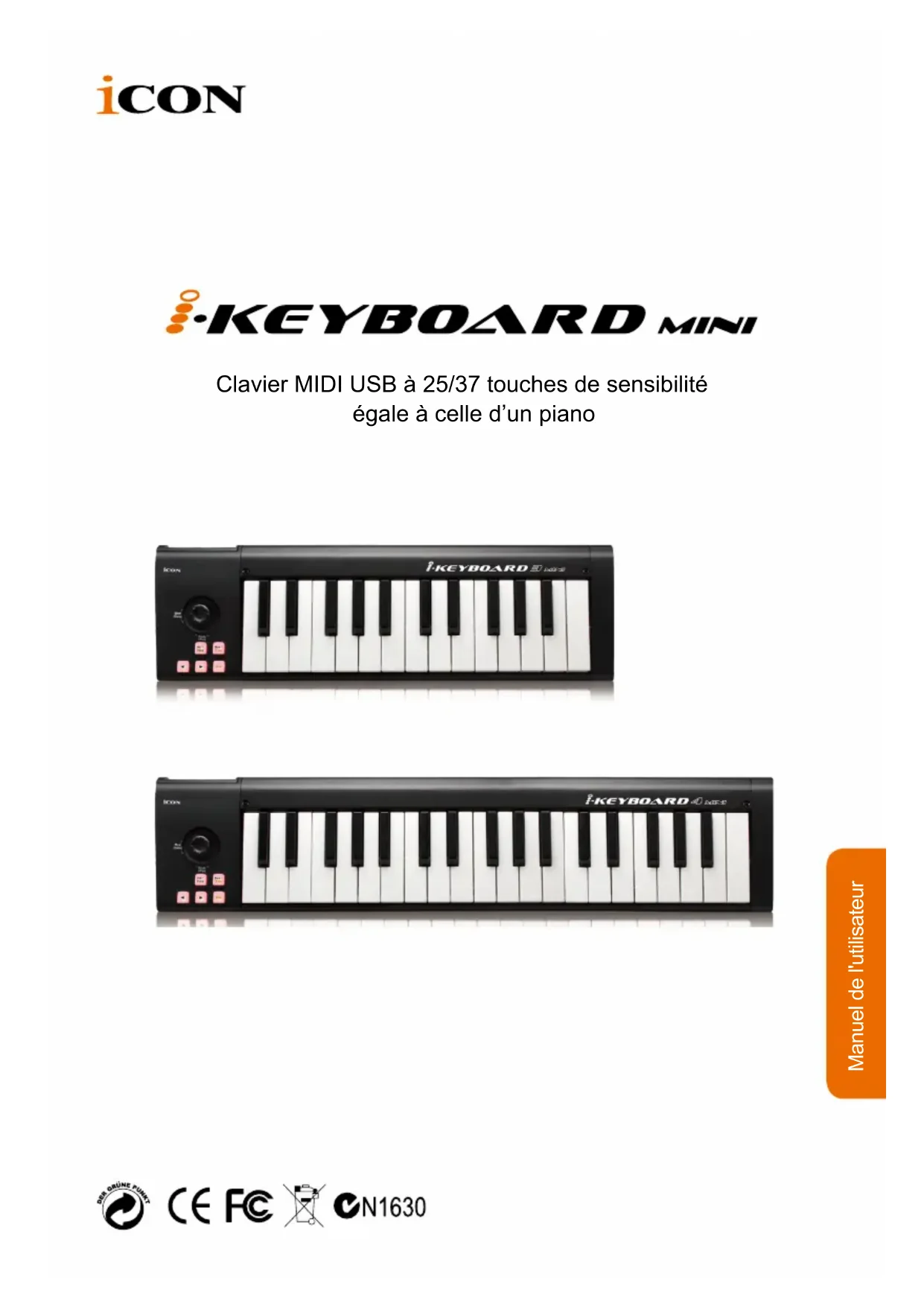

Manuel de l'utilisateur Clavier MIDI USB à 25/37 touches de sensibilité égale à celle d’un pianoATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit. Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.

2. Conserver ces instructions pour toute lecture ultérieure.

3. Lisez avec attention toutes les consignes de sécurité.

4. Suivez les instructions du fabricant.

5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.

6. Nettoyez l'appareil uniquement avec un tissu humide.

7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon

les instructions du fabricant.

8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de

générer de la chaleur (amplicateurs de puissance par exemple).

9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec

polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.

10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.).

Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.

11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.

12. Consultez un service de réparation qualié pour tout dysfonctionnement (dommage sur le cordon

• secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).Introductions p. 4
• Contenu du coffret p. 4
• Enregistrement de votre produit ICON Pro Audio sur votre compte personnel p. 5

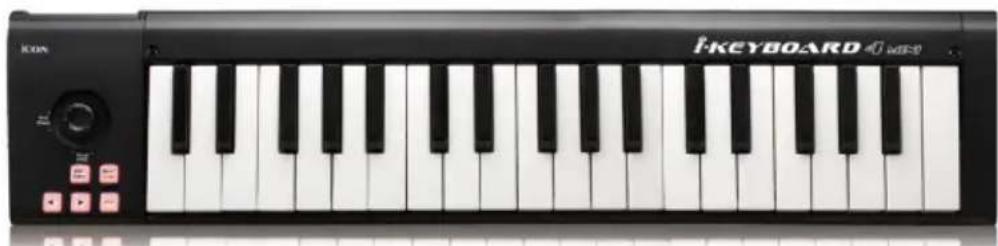

• Caractéristiques p. 6

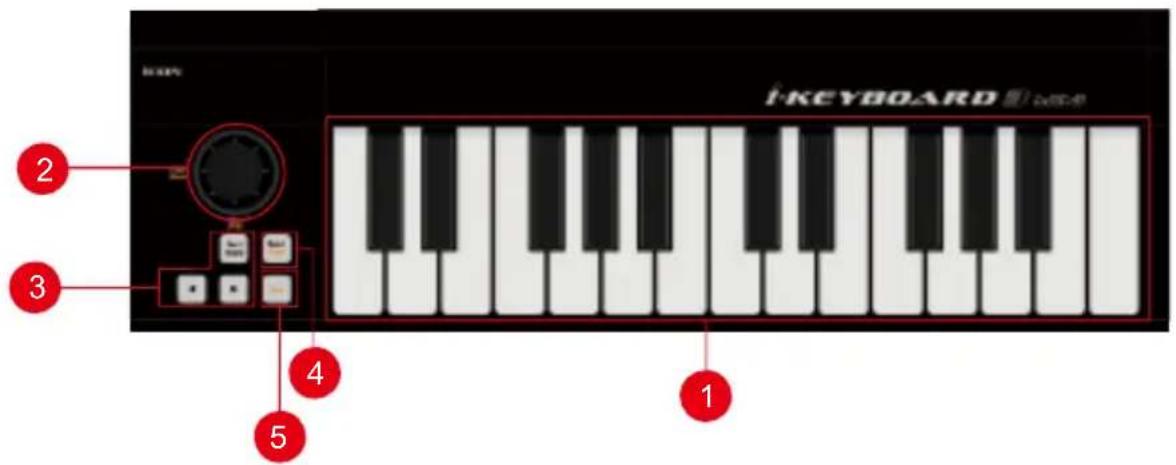

• Disposition du panneau avant p. 7
• Disposition du panneau arrière p. 9
• Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com Installation d' iMap p. 10

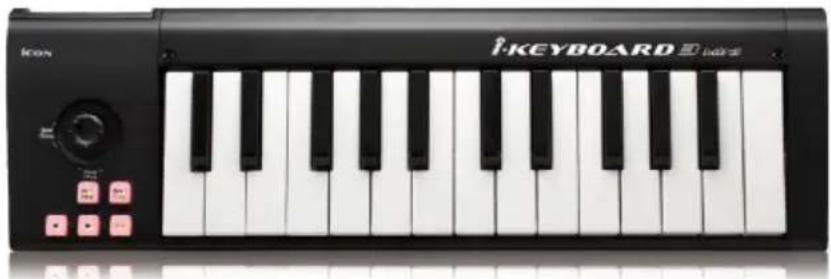

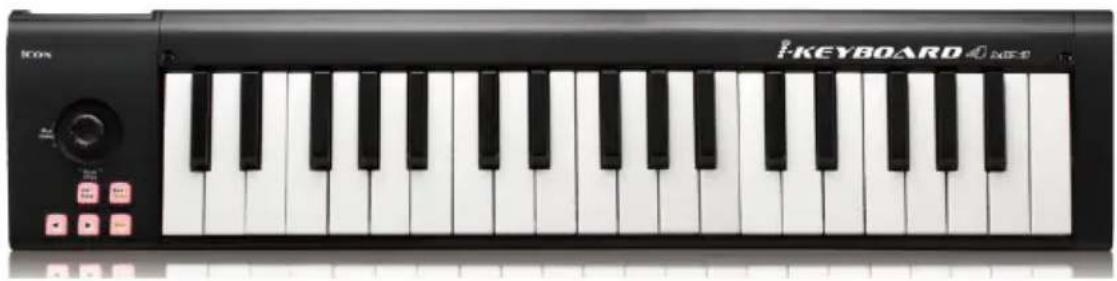

iKeyboard 3 mini/iKeyboard 4 mini Clavier MIDI USB à25/37 touches de sensibilité égale à celle d’un piano x 1

1 x guide de démarrage rapide

1 x câble USB 2.0 Nous vous remercions pour l’achat du contrôleur par connexion USB MIDI, iKeyboard 3 mini/iKeyboard 4 mini, d’ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d’y remédier. Au l de ces pages vous découvrirez une description détaillée des caractéristiques du iKeyboard 3 mini/iKeyboard 4 mini mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de conguration et d’utilisation étape par étape ainsi que toutes les spécications. Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio. com/registration : Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès- ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio. com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil. Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé. Grâce à des soins appropriés et à une circulation d’air correcte, votre iKeyboard 3 mini/iKeyboard 4 mini fonctionnera sans problème pendant des années. Nous vous conseillons d’enregistrer votre numéro de série dans l’espace ci-dessous à titre de référence future.5 Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vériez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après- vente.

2. Ouvrez une session sur votre page de compte personnel ou

inscrivez-vous en tant que nouvel utilisateur Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses chiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les chiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil6 Caractéristiques ● Très compact ● Clavier de style piano sensible à la vélocité de frappe ● Levier de commande pour la hauteur tonale et la modulation ● Touches pour monter et descendre d'octave ● Transposer les boutons haut/bas ● Bouton Sustain ● Bouton Arpeggiator pour activer la fonction de l’arpégiateur ● Manette de type combiné Gate/Arp pour ajuster les différents paramètres de l’arpégiateur ● Appuyer sur ce bouton pour utiliser la fonction de l’arpégiateur ● Courbes multi vélocité à sélectionner ● Sortie Midi ● Compatible Windows XP, Vista (32-bit et 64-bit), Windows 7 (32-bit et 64-bit), Windows 8 (32-bit et 64-bit), Windows 10 (32-bit et 64-bit) et Mac OS X (IntelMac) ● Alimenté par bus USB ● Connectivité USB 2.0 haut débit ● Prend en charge la plupart des DAW, comme Cubase, Nuendo, Sampitude, Logic Pro, Ableton Live, Pro Tools, Reaper et Reason, etc ● Logiciel iMap

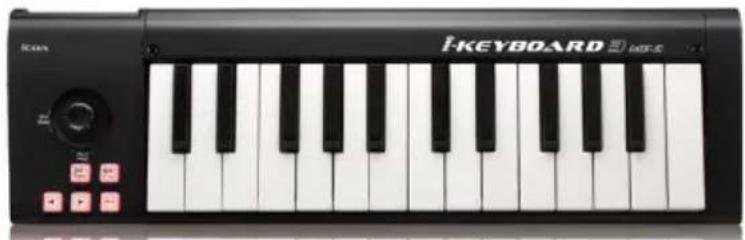

pour un repérage aisée des fonctions MIDI ● Mise à jour du micrologiciel immédiate via une connexion USB et le logiciel iMAP ● Boîtier métallique solide avec verrou de sécurité Kensington7 Disposition du panneau avant

1. Touches contact des versions 25/37

Touches contact, de type piano, sensibles à la vélocité de la frappe, en versions 25/37 note.

2. Levier de commande pour la hauteur tonale/la modulation

Verticalement: Ajuste l'effet de modulation. Revient à "0" lorsque vous relâchez. Horizontalement: Ajuste le glissement vocal entre deux hauteurs de note.Revient à "0" lorsque vous relâchez

Lorsque le bouton Qct/Trans est allumé, la fonction d’octave est activée ; appuyer sur les touches </> pour augmenter ou diminuer l’octave.

Lorsque le bouton Qct/Trans est éteint, la fonction de transposition est activée ; appuyer sur les touches </> ci-dessous pour augmenter ou diminuer la transposition.

(Conseil: Tout en maintenant appuyé le bouton « Oct/Trans », appuyez sur un bouton contact (dans une plage d'octaves de la position originale C1) pour changer C1 en ce bouton particulier.)

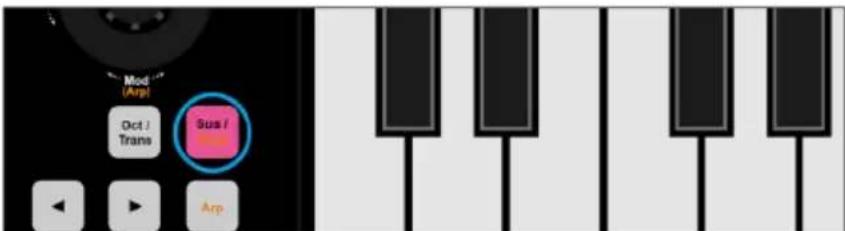

4. Bouton de sustain

Appuyer sur le bouton et il fonctionne comme une pédale de sustain.

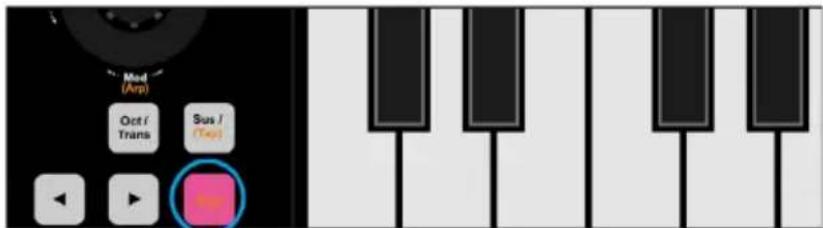

5. Bouton Arp (arpégiateur)

Appuyer sur ce bouton pour activer la fonction de l’arpégiateur et utiliser en conjonction avec les commandes ci-dessous pour ajuster les différents paramètres d’arpèges. Un arpège sera produit automatiquement lorsque vous maintenez un accord sur le clavier.

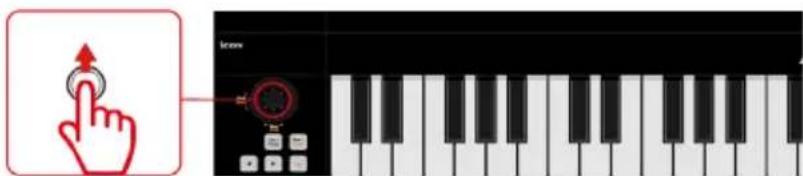

Vers le haut: Augmenter la longueur d’arpège (plus long).

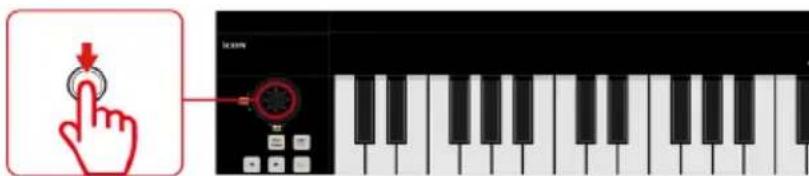

Vers le bas: Diminuer le longueur d’arpège (plus court).

Déplacer la manette vers la gauche ou la droite pour ajuster le type d’arpège.

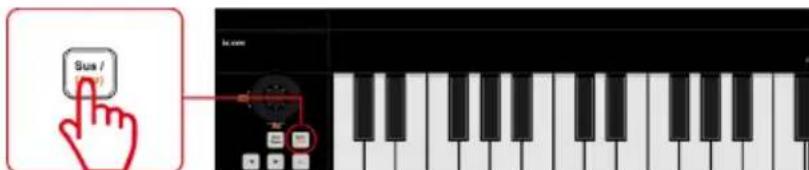

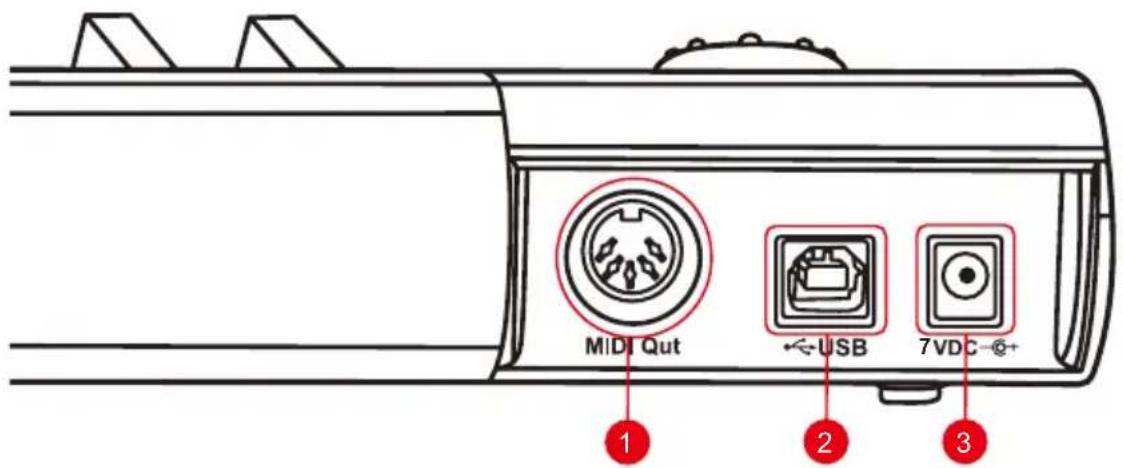

Ajuster le tempo de l’arpège.9 Disposition du panneau arrière

1. Port de sortie Midi

La sortie MIDI Out vous permet de connecter un synthétiseur ou un générateur de sons. Remarque:(pour utiliser votre iKeyboard mini comme un périphérique d'entrée MIDI pour votre module sonore, vous devez utiliser un câble USB pour le connecter en tant qu'alimentation. Ou vous pouvez connecter un bloc d'alimentation externe de 7VCC que vous pouvez acheter chez nos distributeurs ofciels.)

Il fonctionne comme un port MIDI vers votre ordinateur portable (ou ordinateur de bureau) et votre logiciel compatible. Il alimente également votre iKeyboard mini.

3. Connecteur 7VCC/350A de l’adaptateur

Pour brancher votre adaptateur 7VCC/350A ici (facultatif).

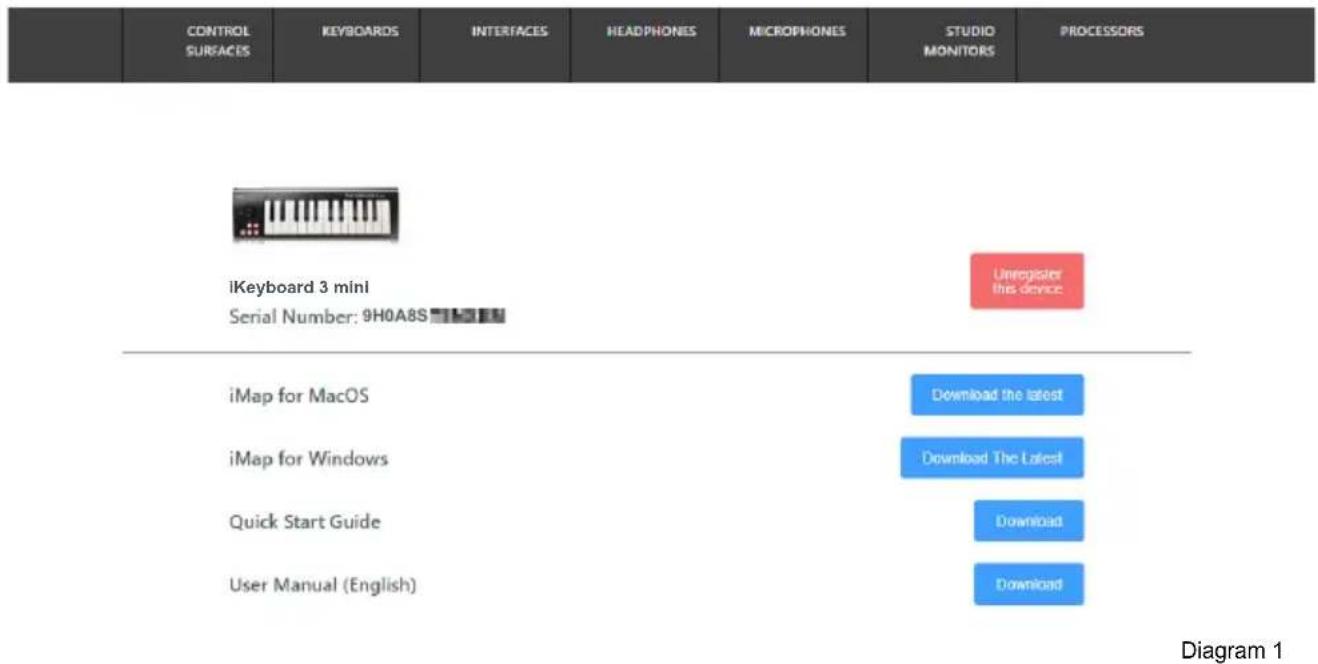

iKeyboard 3 mini9H0A8S Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www. iconproaudio.com Après avoir téléchargé le chier du pilote, veuillez cliquer dessus pour lancer le processus d'installation. Astuces: En faisant « glisser et déplacer » l'icône “iKeyboard mini iMap” dans le répertoire “Applications”, il est possible de créer un raccourci “iMap” sur le bureau du Mac.

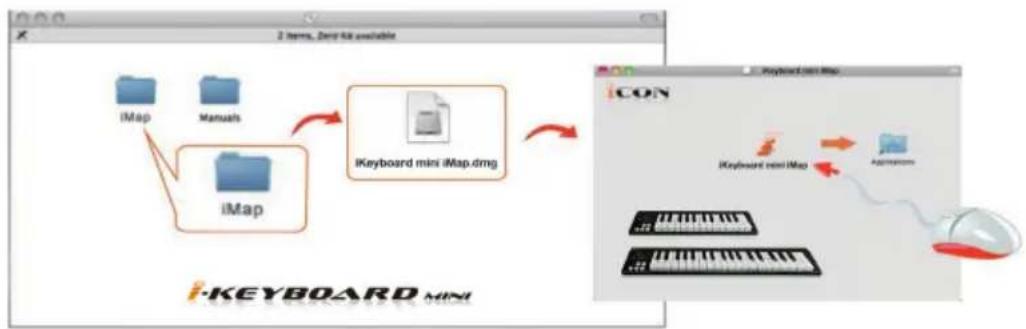

1. Installation du logiciel iMap

pour Mac SE X Veuillez vous conformer aux procédures étape par étape, ci-dessous, pour installer le logiciel iMap

2. Téléchargez le pilote Windows à partir de votre page personnelle

d'utilisateur à l'adresse www.iconproaudio.com Après avoir téléchargé le chier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

sur Windows Veuillez vous conformer aux procédures étape par étape pour installer votre logiciel iMap

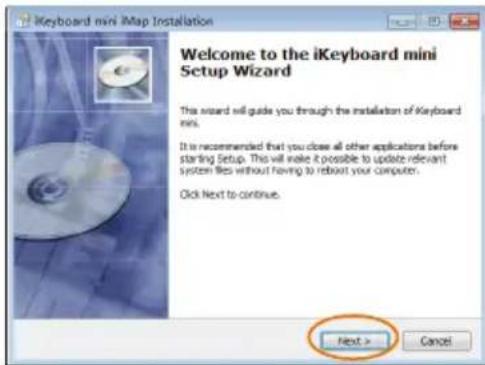

3. L'assistant d'installation apparaît

L'assistant d'installation apparaît, cliquer sur « Next ».

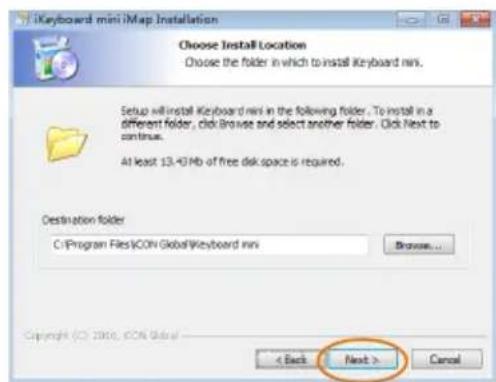

4. Choisir l'emplacement d'installation

Choisir votre emplacement d'installation d'iMap™ préféré ou utiliser l'emplacement par défaut et cliquer sur « Next ». Diagram 3Diagram 412

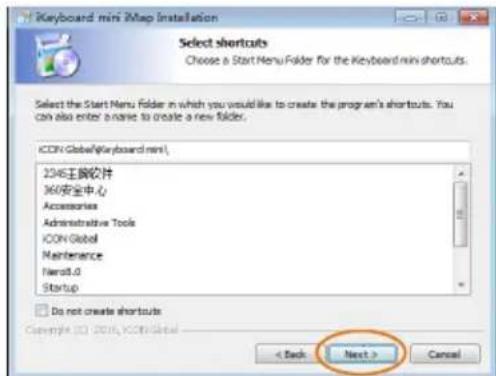

5. Choisir un raccourci

Choisir le dossier de menu de démarrage dans lequel vous voudriez créer le raccourci pour l'iMap™. Cliquer ensuite sur « next ».

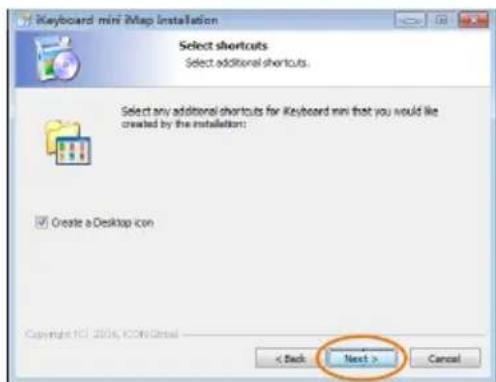

6. Créer un raccourci sur votre bureau

Veuillez décocher la boîte si vous ne voulez pas mettre d'icône de raccourci de l'iMap™ sur votre bureau sinon, cliquer sur « Next ».

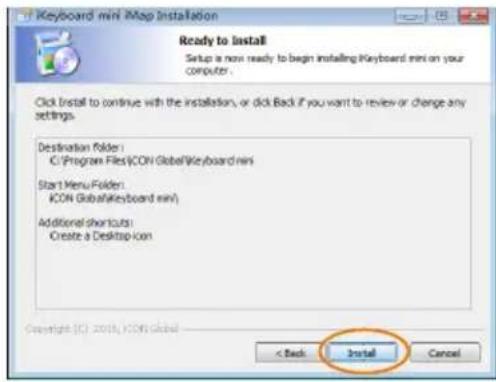

commence à s'installer iMap

a commencé à s'installer, patientez jusqu'à la n de l'installation. Cliquer ensuite sur « Finish ».

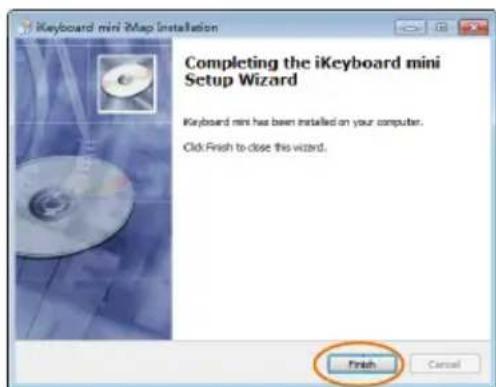

8. Installation terminée

Cliquer sur « Finish » pour terminer l'installation du logiciel iMap™. Diagram 5 Diagram 6 Diagram 7 Diagram 813 Commencer Raccorder votre clavier iKeyboard 3 mini/iKeyboard 4 mini

1. Raccorder l’ iKeyboard 3 mini/iKeyboard 4 mini à votre 1 e PC/Mac

au moyen du port USB. Choisir un port USB sur votre Mac/PC et insérer l'extrémité large (plate) du câble USB. Raccorder l'extrémité de la petite prise du câble à l’iKeyboard mini. Votre Mac/PC devrait automatiquement détecter le nouveau matériel et vous dire qu'il est prêt à être utilisé.

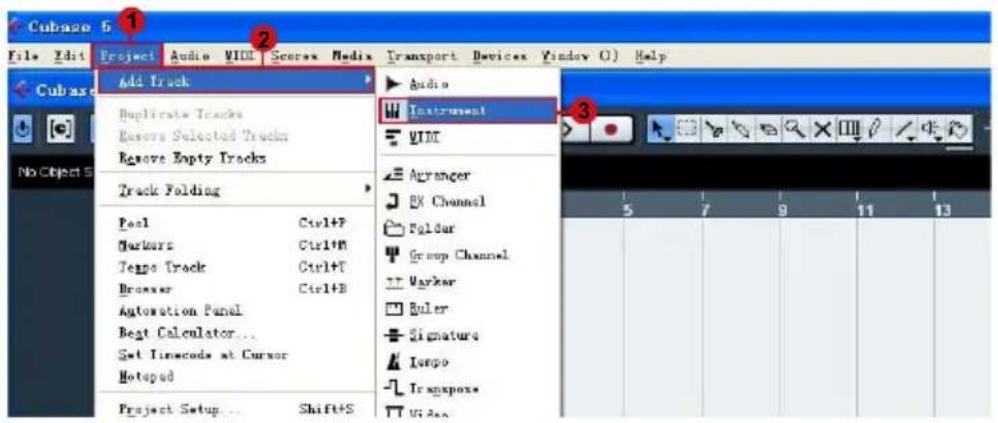

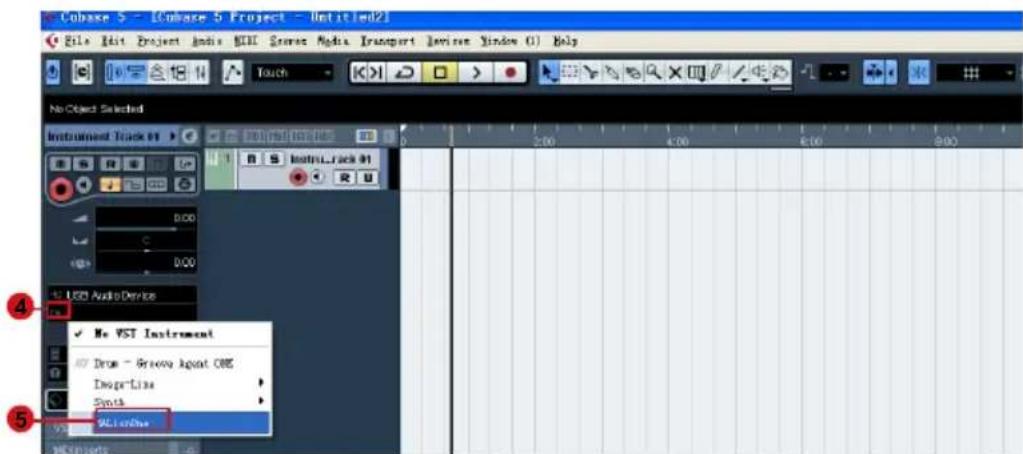

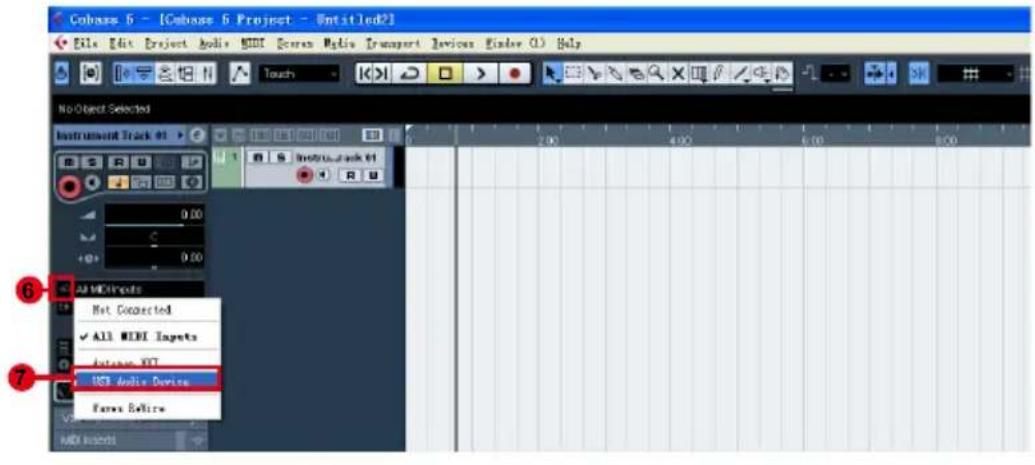

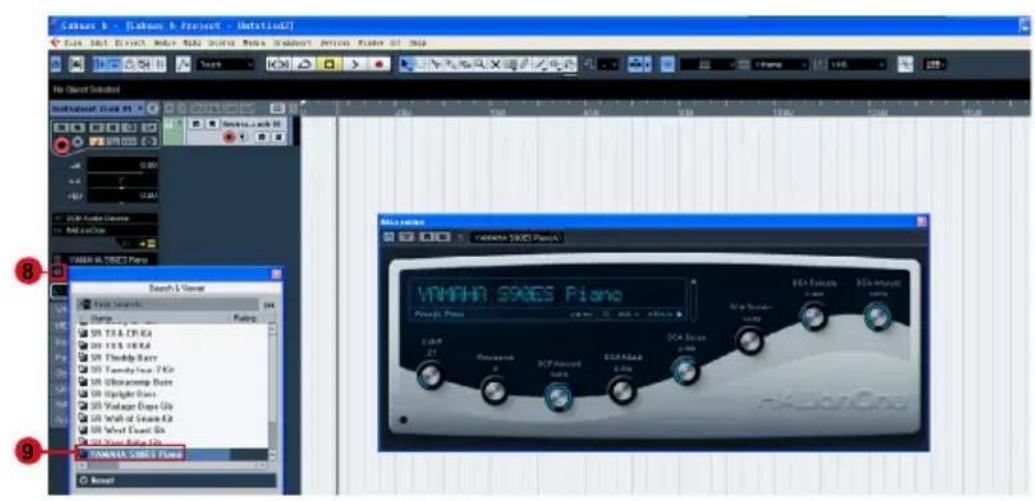

2. Conguration de votre DAW

Activez le contrôleur iKeyboard mini d'ICON sur votre logiciel DAW ou MIDI par l'option « MIDI Setup » (Conguration MIDI) ou « MIDI Devices » (Périphériques MIDI). (Pour Logic

, Ableton Live & Reaper, sélectionnez Mackie Control sur la liste « Device ».) (Pour Pro Tools

, sélectionnez HUI sur la liste « Device ».) (Remarque: cette option diffère légèrement d'une application à l'autre, veuillez consulter le mode d'emploi du logiciel pour effectuer la conguration.) Cubase (ICON·DRIVER)

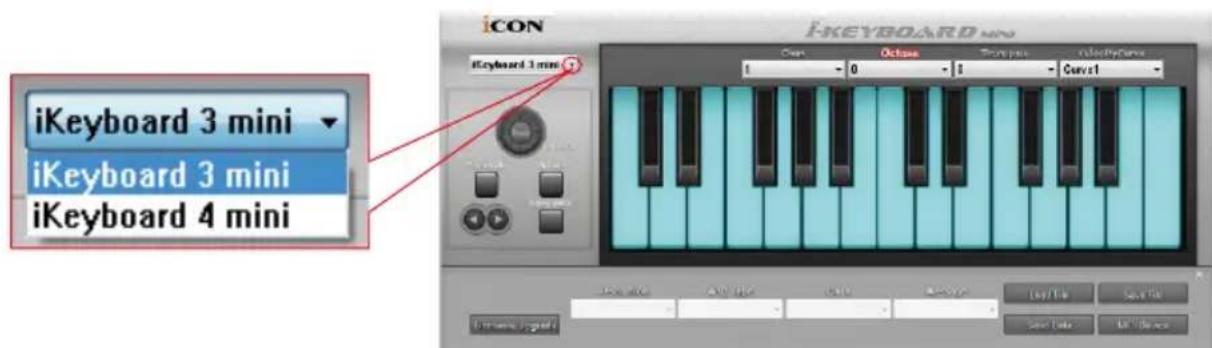

Vous pouvez utiliser l'iMap pour assigner facilement les fonctions MIDI de votre iKeyboard mini

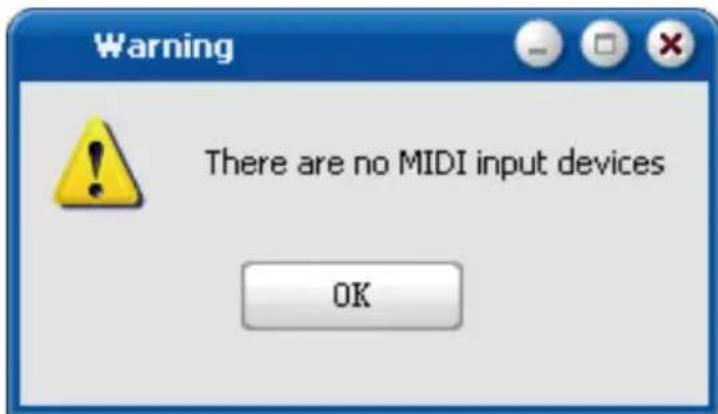

Remarque: Si votre IiKeyboard mini n'est pas raccordé à votre PC/Mac, un message “There are no MIDI input devices” (aucun périphérique MIDI raccordé en entrée) apparaîtra. Veuillez raccorder l’iKeyboard mini à votre PC/mac à l'aide du câble USB fourni. Veuillez sélectionner iKeyboard 3 mini ou iKeyboard 4 mini à partir du menu déroulant en fonction du modèle acheté. Attribuer des fonctions MIDI grâce à l'iMap

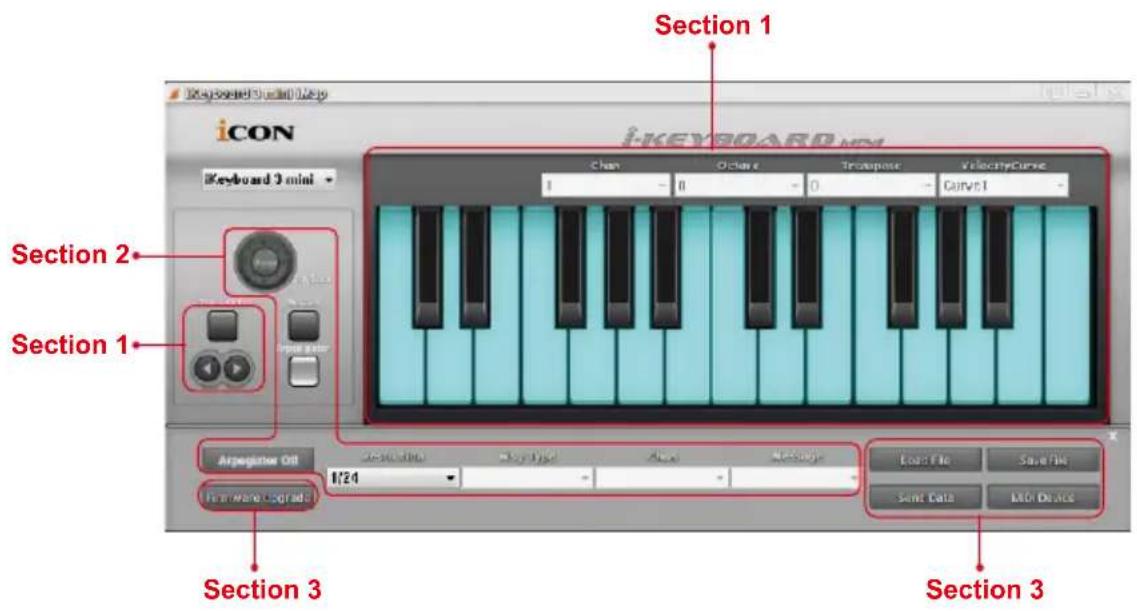

iMap d’iKeyboard mini est divisé en trois sections principales décrites ci-dessous:

Section 3Section 1Section 2Section 1Section 3

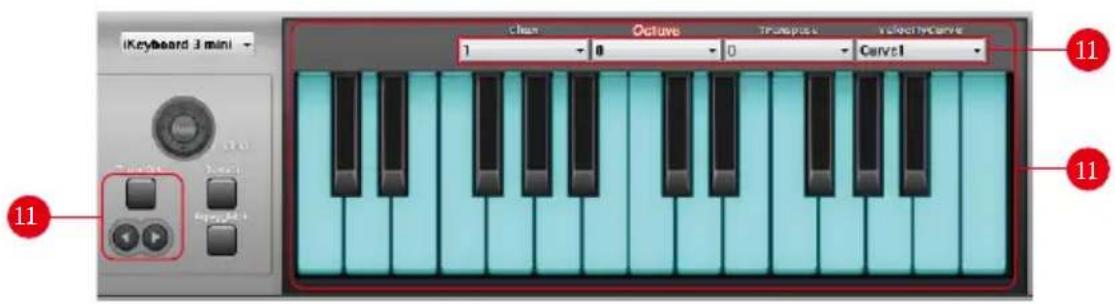

1. Attribution des éléments du clavier

Ces éléments comprennent les touches, courbe de vitesse, touches Transposition d’octave. Ces éléments sont attribués par les quatre fenêtres déroulantes d’en haut. .

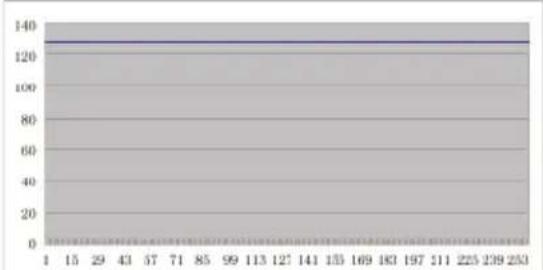

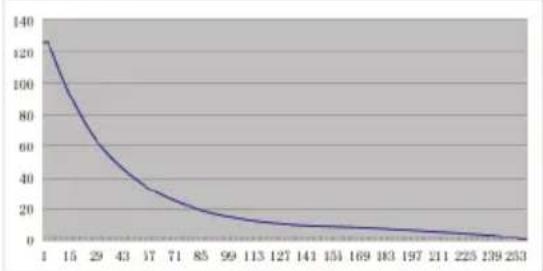

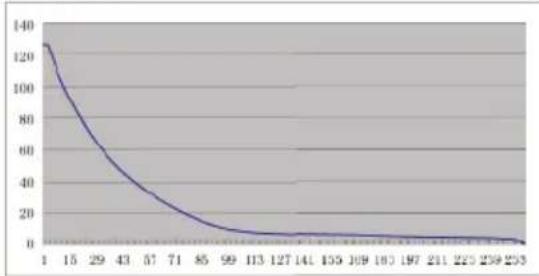

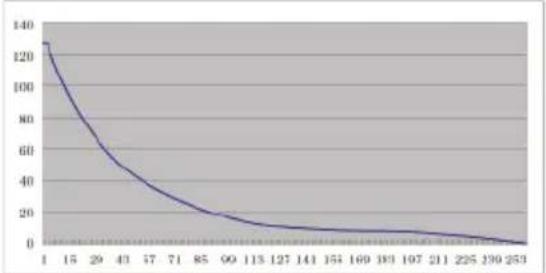

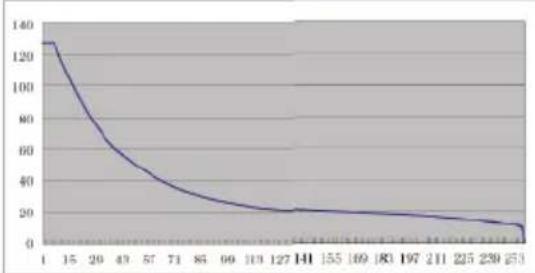

Note: Reporte z-vous à P.36 pour les différents diagrammes de courbe de vélocité. Tip: Vous pouvez également régler le paramètre octave/transposition par les contrôles suivants.Appuyer sur le bouton Oct/Trans pour sélectionner Octave ou Transposition et cliquer sur les deux èches ci-dessous pour régler le paramètre.

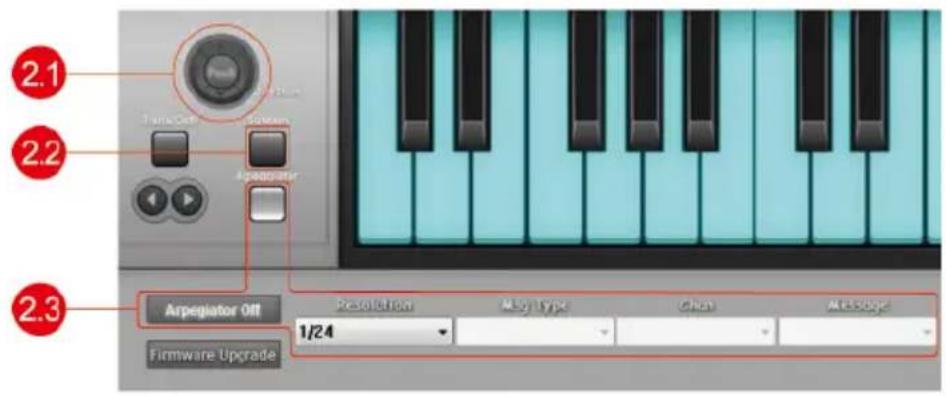

2. Attribution des éléments de commande de surface

Ces éléments comprennent toutes les touches, et lele Joystick. Ces éléments sont attribués par les quatre menus déroulants d’en bas et la touche « Toggle/Momentary ».

Conseil: Toggle – Le message Midi sera envoyé et activé une fois Momentary – Le message Midi reste activé.

Conseil: Toggle – Le message Midi sera envoyé et activé une fois Momentary – Le message Midi reste activé.

3. Conguration générale du clavier

3.1 Bouton “Save le”

Cliquer sur ce bouton pour enregistrer vos congurations actuelles iKeyboard mini. Le chier est un chier « iKeyboard mini ».

3.2 Bouton “Load le”

Cliquer sur ce bouton pour charger un chier de conguration « iKeyboard mini » précédemment enregistré pour votre iKeyboard mini.

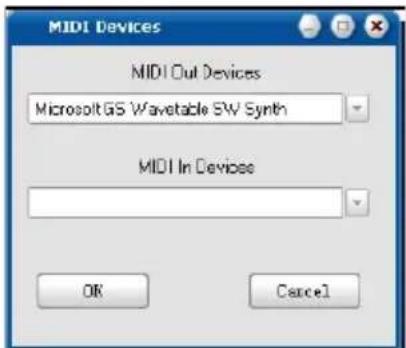

Cliquer sur ce bouton, une fenêtre de sélection de périphériques MIDI apparaîtra comme indiqué sur le Diagram 9 Choisir “ICON iKeyboard mini” pour les périphériques MIDI Out.

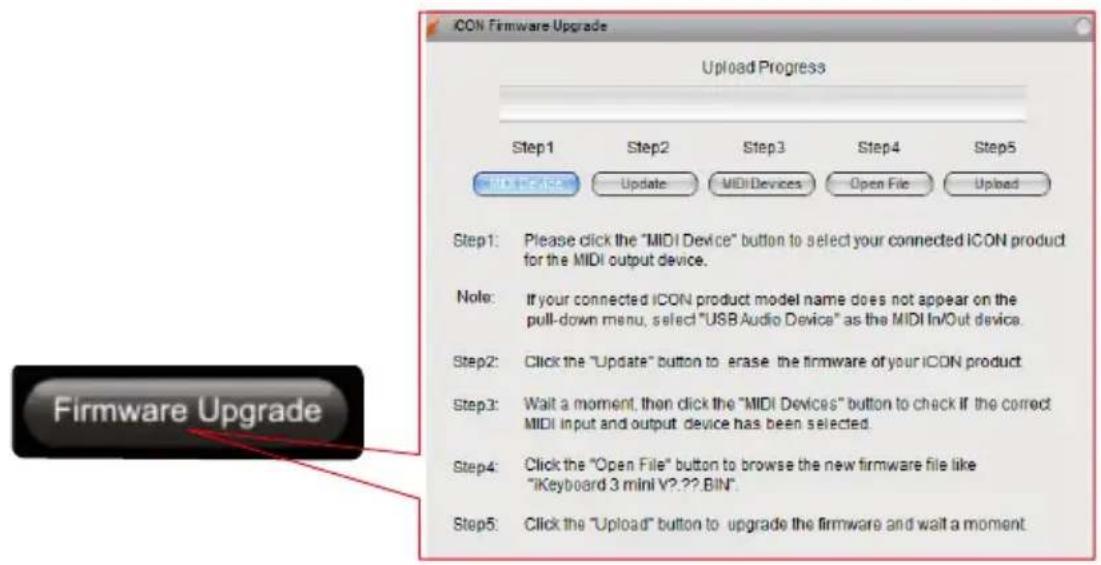

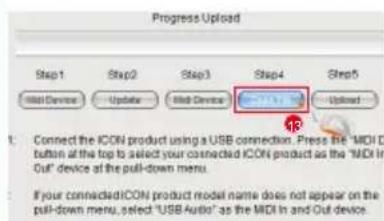

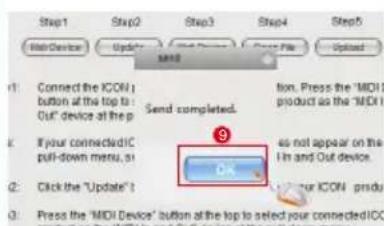

3.5 Bouton "Mise à niveau du micrologiciel"

Cliquez sur ce bouton pour accéder à la fenêtre de mise à niveau du micrologiciel d’iKyeboard. Reportez-vous à la P.35 pour la procédure de mise à niveau du micrologiciel. Diagram 9

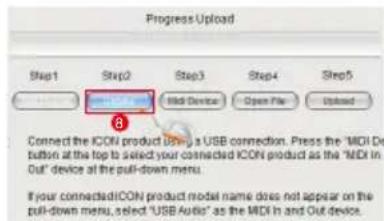

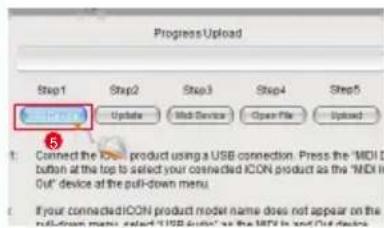

Mise à niveau du micrologiciel iKeyboard mini functional rmware upload procedure Esc

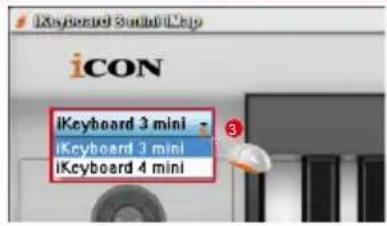

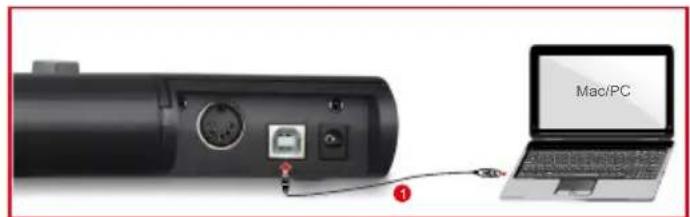

Étape 1: Connectez le produit ICON en utilisant une connexion USB. Appuyez sur le bouton “MIDI. Device” (dispositif MIDI) situé en haut pour sélectionner votre produit ICON connecté en tant que dispositif "MIDI In and Out" (d'entrée/sortie) dans le menu déroulant

Avertissement: Si le nom de modèle de votre produit ICON connecté n'apparaît pas dans le

menu déroulant, sélectionnez "USB Audio" comme dispositif "MIDI In and Out".

Étape 2: Cliquez sur le bouton "Update" (Mise à niveau).

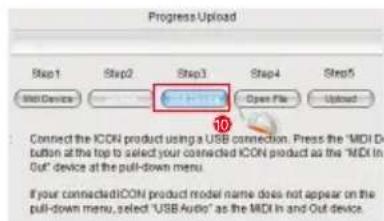

Étape 3: Appuyez sur le bouton "MIDI Device" (dispositif MIDI) situé en haut pour sélectionner votre produit ICON connecté en tant que dispositif "MIDI In and Out" dans le menu déroulant.

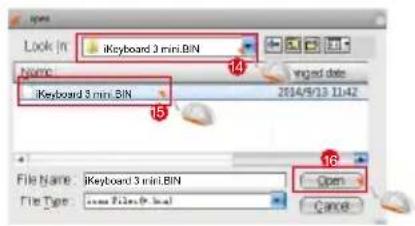

Étape 4: Cliquez sur le bouton "Open File" (Ouvrir le chier) pour atteindre le nouveau chier du micrologiciel.

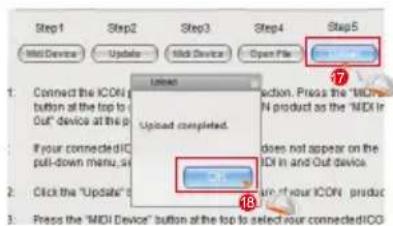

Étape 5: Cliquez sur le bouton "Upload" (Télécharger) pour télécharger le micrologiciel.

Avertissement: Le processus de téléchargement du micrologiciel DOIT être terminé et ne doit

pas être interrompu pendant le téléchargement du chier, autrement il sera impossible de remplacer le micrologiciel.

Pour restaurer les paramètres par défaut de votre iKeyboard mini , il suft d'importer le chier "Factory Default" dans votre iKeyboard mini à l'aide du logiciel iMap. Courbes de vélocité Restaurer les paramètres par défaut37 Connecteur: Vers le PC USB (type mini B) Vers le contrôleur i-series USB (type standard) Alimentation: Alimenté par bus USB Consommation électrique: < ou égale à 100 mA Poids: iKeyboard 3 mini 0.8kg (1.76lb) iKeyboard 4 mini 1.12kg (2.47lb) Dimensions: iKeyboard 3 mini 402.4(L) x 121.3(W) x 41(H)mm 15.85”(L) x 4.78”(W) x 1.61”(H) iKeyboard 4 mini 543.4(L) x 121.3(W) x 41(H)mm 21.39”(L) x 4.78”(W) x 1.61”(H) Spécications38 Entretien et réparations Si vous devez faire réparer votre "ikeyboard mini", suivre ces instructions. Consultez notre centre d’aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d’informations, de connaissances et de téléchargements tels que.

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d’assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d’assistance technique vous apportera une aide dès que possible. Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter. Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio. Pour envoyer des produits défectueux pour réparation:

1. Conrmer que le problème ne provienne pas d'une erreur de manipulation ou de

périphériques externes.

2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.

3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très

important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.

4. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. Consultez le lien ci-

dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong Envoyer le produit à : BUREAU EN ASIE: Unit F, 15/F., Fu Cheung Centre, No. 5-7 Wong Chuk Yueng Street, Fotan, Sha Tin, N.T., Hong Kong.

Si vous êtes à Europe Envoyer le produit à : Sound Service GmbHEuropean HeadquarterMoriz-Seeler-Straße 3D-12489 Berlin Telephone: [phone] Fax: [phone] E-Mail: [e-mail] Si vous êtes à North America Envoyer le produit à : North America Mixware, LLC – U.S. Distributor 11070 Fleetwood Street – Unit F. Sun Valley, CA 91352; USA Tel.: [phone] Contact: www.mixware.net/help
