MODE D'EMPLOI iKeyboard 4X icon

Clavier MIDI USB à 25/37/49/61/88 touches de sensibilité égale à celle d'un piano

iKeyboard 3X

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

Présentations....4

Contenu de l'emballage....4

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel....5

Caractéristiques....6

Disposition du panneau supérieur....7

Disposition du panneau arrière....9

Commencer....10

Raccorder votre iKeyboard X ....10

Cubase 11

Nuendo....12

Logic Pro 13

Samplitude....14

Bitwig....16

Reason....17

Reaper....18

Studio One....19

Ableton Live....20

Pro Tools....21

Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com ....23

Installation d' iMap ^TM sur Windows....24

Attribuer des fonctions MIDI grâce à l'iMap™ 26

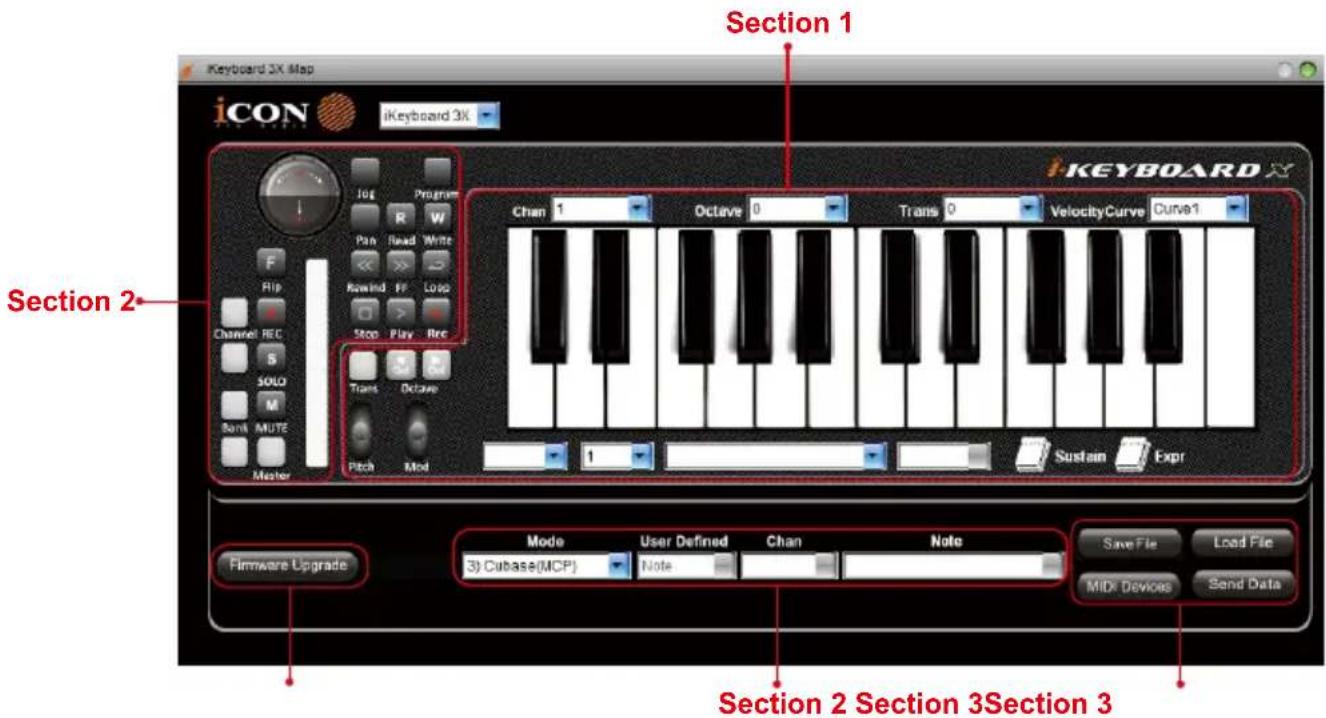

Panneau du logiciel iKeyboard X iMap™ 26

Mise à jour du firmware ....30

Restaurer les paramètres par défaut....33

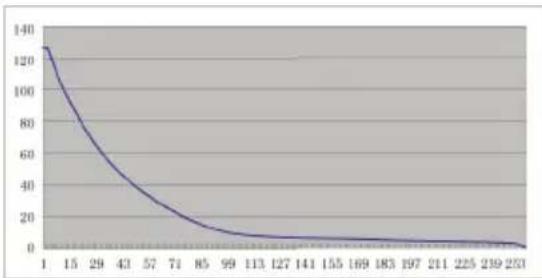

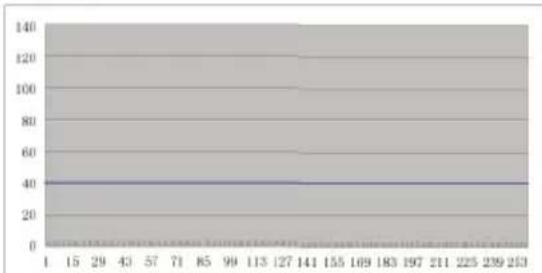

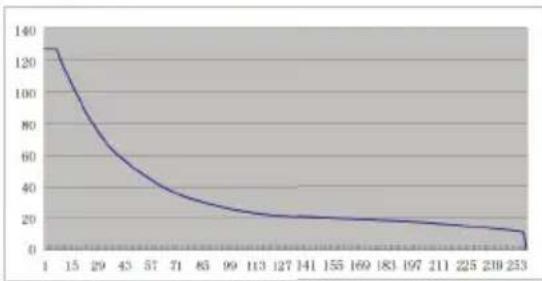

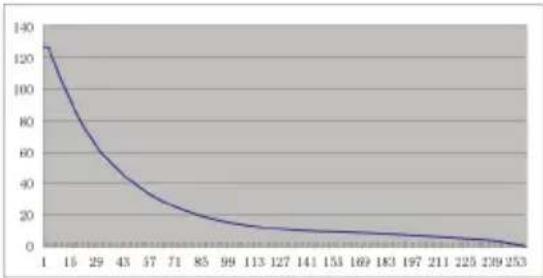

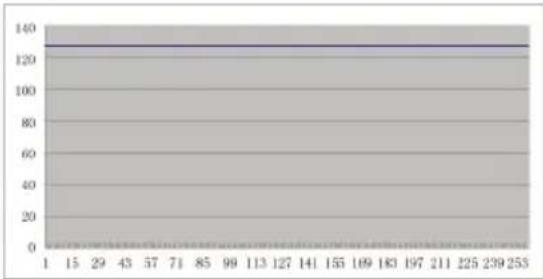

Courbes de vélocité....34

Annexe A 35

Spécifications 37

Entretien et réparations ....38

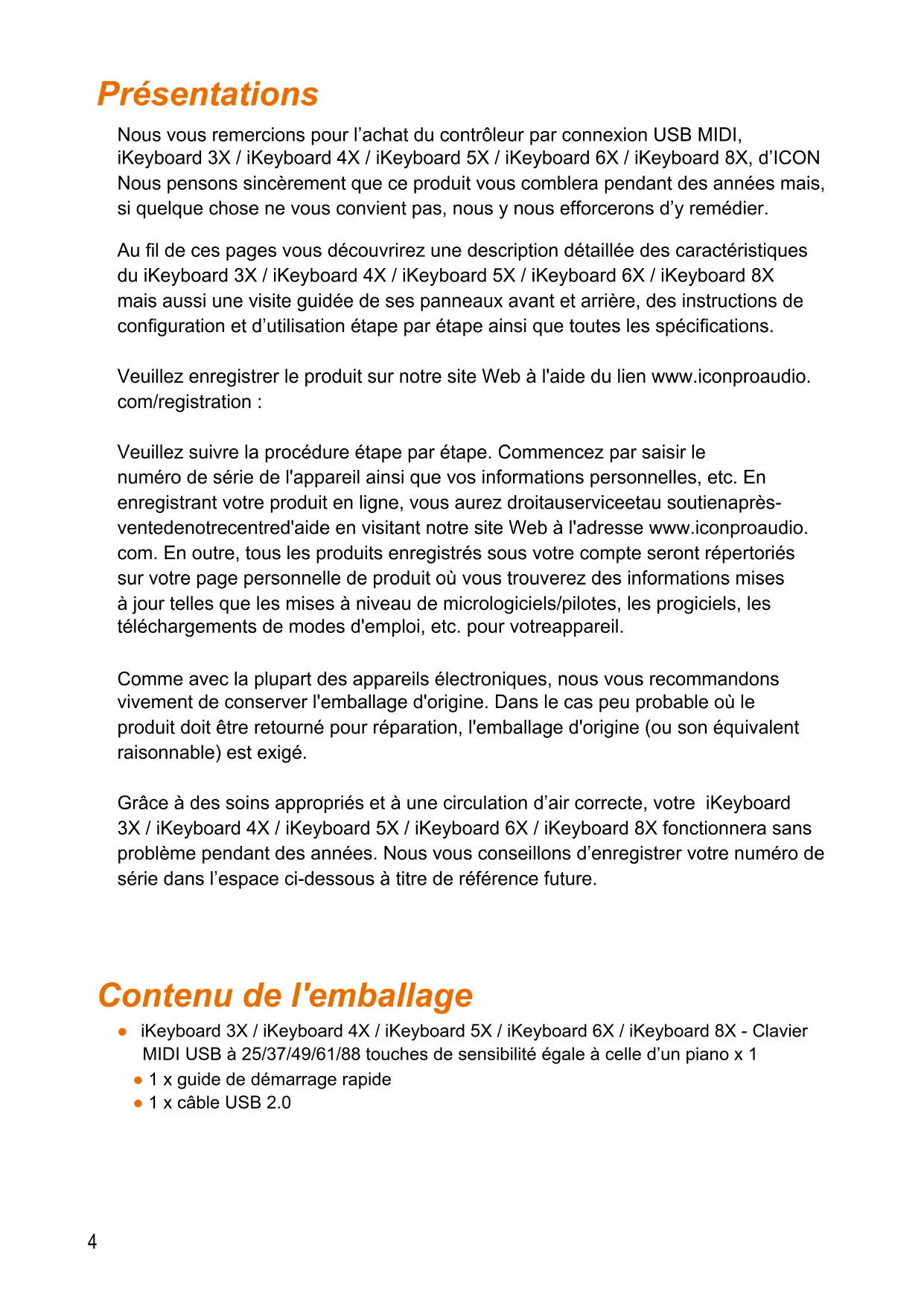

Présentations

Nous vous remercions pour l'achat du contrôleur par connexion USB MIDI, iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X, d'ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès-ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Contenu de l'emballage

• iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X - Clavier MIDI USB à 25/37/49/61/88 touches de sensibilité égale à celle d'un piano x 1
  • 1 x guide de démarrage rapide
  • 1 x câble USB 2.0

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

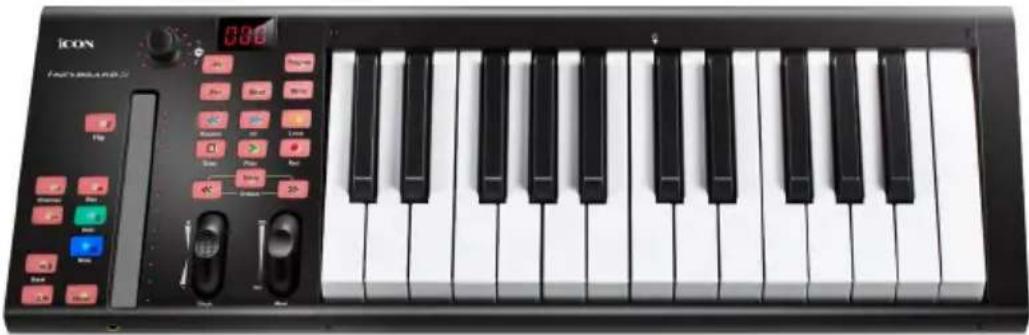

Caractéristiques

- Le puissant contrôleur est équipé du Mackie Control et du protocole HUI facilement configurables.

- Fader tactile rétroéclairé à LED réagissant en temps réel avec le clavier. Synchronisation automatique avec le canal lors de commutation entre canaux.

- Touche encodeur double fonction (Entrer et rotation)

- Affichage à LED de 11 segments entourant les encodeurs pour indiquer la position de rotation.

- Clavier de style piano sensible à la vélocité de frappe

• Molette de modulation et de hauteur

- Écran LED à 3 segments

• 18 touches attribuables rétroéclairées à LED

- Boutons canaux illuminés y compris Rec-enable (activer l'enregistrement), Solo et Mute (muet).

- 6 boutons de transport avec éclairage, y compris Lecture, Stop, Rec, Retour rapide, Avance rapide et Loop

- Touches pour monter et descendre d'octave

- Touches de transposition +/-

- Sélection de la courbe de vélocité

- Sortie Midi

- Connecteurs TRS pour une pédale d'expression et une pédale de soutien

- Polarité réversible du connecteur de pédale de soutien

- Compatible avec Mac OS (Intel-Mac), Windows XP, Vista (32-bit/64-bit), Windows 7 (32-bit/64-bit), Windows 8 (32-bit/64-bit) et Windows 10 (32-bit/64-bit)

• Connectivité USB 2.0 haut débit

- Contrôle Mackie intégré pour Cubase, Nuendo, Samplitude, Logic Pro, Bitwig, Reasons, Reaper, Studio One et Ableton Live.

- Protocole Mackie HUI intégré pour Pro Tools.

- Logiciel iMap™ pour un repérage aisée des fonctions MIDI.

- Mise à jour du micrologiciel immédiate via une con nexion USB et le logiciel iMAP.

- Boîtier métallique solide avec verrou de sécurité Kensington

Disposition du panneau supérieur

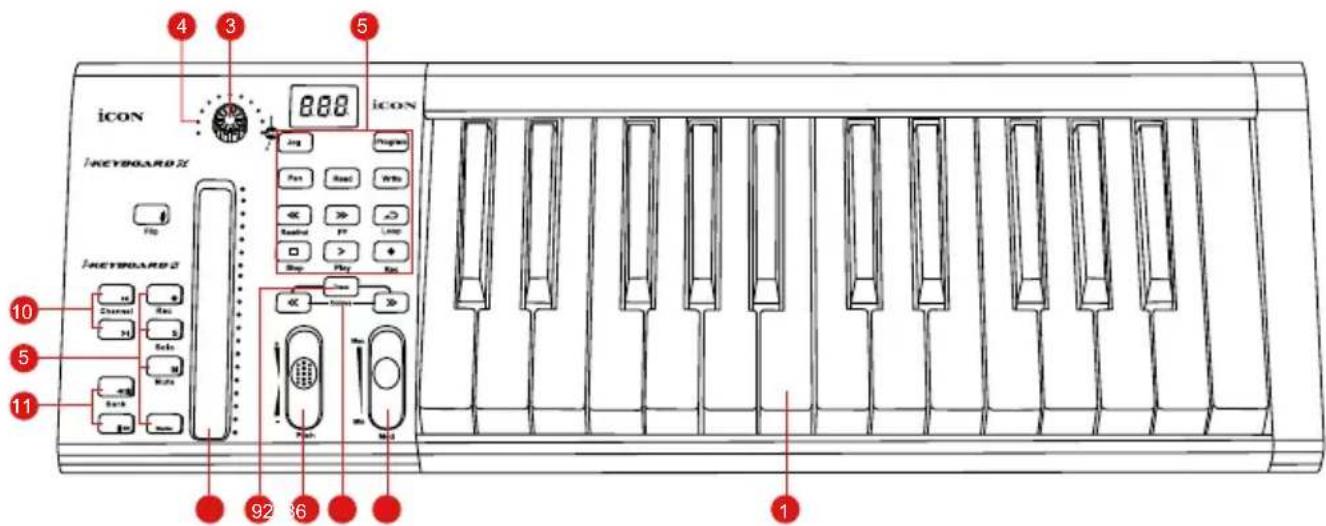

icon i=KEYBOARD 2 i=KEYBOARD 2 10 5 11 4 3 5 icon Prognt Pass Read Wits Back >> > Readout FP Long Up Play Ret Back Back 92 86 1

Remarque: Les fonctions diffèrent légèrement entre les claviers. Reportez-vous au manuel de votre clavier pour le rôle chaque fonction. La description suivante est basée sur les fonctions d'Apple Logic.

1. Touches contact des versions 25/37/49/61/88

Touches contact, de type piano, sensibles à la vélocité de la frappe, en versions 25/37/49/61/88 Remarque

2. Fader tactile rétroéclairé à LED pour contrôler le Canal/Master des faders du clavier

Le fader tactile peut être utilisé pour régler les paramètres de différents canaux. Utilisez les deux touches de changement « Track ou Bank » pour basculer entre les canaux. En appuyant sur la touche « Master », le fader contrôlera les paramètres du canal master.

3. Codeurs à double fonction

Le codeur est tout à la fois un bouton-poussoir et un bouton rotatif. Appuyez dessus pour modifier le mode de fonctionnement ou pour modifier le contenu affiché juste au-dessus des bandes de canal. Tournez-le pour, selon la fonction assignée, ajuster le panoramique d'un canal, envoyer le niveau ou saisir des paramètres.

4. LED du codeur

Les 11 LED's tout autour du codeur s'allument différemment selon la position relative de la rotation, vous permettant de connaître cette position sans que vous ayez à regarder votre ordinateur.

5. Boutons de commande

Section des boutons de commande d'enregistrement de canal

Boutons REC - Pour activer et désactiver le mode d'enregistrement du canal associé.

L'interrupteur devient rouge lorsque le canal est armé.

Boutons SOLO - Mise en marche et arrêt du mode solo pour le canal associé. L'interrupteur devient rouge lorsque le mode solo du canal est activé et le son des autres canaux est coupé.

Boutons MUTE - Pour activer et désactiver le mode mute du canal associé. L'interrupteur devient rouge lorsque le son du canal est coupé. Coupez le son du canal.

Touche Maste - Le fader tactile contrôle le master fader du clavier.

Section des boutons de commande de transport

Bouton de lecture (PLAY) - Pour activer la fonction de lecture de la DAW

Bouton STOP - Pour activer la fonction d'arrêt de la DAW.

Boutons REC - Pour activer la fonction d'enregistrement de la DAW.

Bouton REWIND - Pour activer la fonction de rembobinage de la DAW.

Bouton FAST FORWARD - Pour activer la fonction d'avance rapide de la DAW

Bouton LOOP - Pour activer la fonction de loop (boucle) de la DAW

Section automatisation

Bouton READ - Appuyez sur le bouton READ pour activer la fonction de lecture de la piste audio sélectionnée

Bouton WRITE - Appuyez sur le bouton WRITE pour activer la fonction d'écriture de la piste audio sélectionnée.

Autres touches de commande

Bouton Jog - Pour utiliser l'encodeur comme une molette.

La jog wheel permet d'effectuer diverses choses sur l'application DAW, y compris les fonctions de shuttle et de scrubbing.

Bouton Program - Utilisée avec l'encodeur pour changer la piste sonore de votre synthétiseur virtuel.

(Astuces: S'il vous plaît se référer à l'Annexe A pour les fonctions de protocole Mackie Control et HUI.)

6. Molette de modulation

Tourner pour ajuster l'effet de modulation.

7. Molette de hauteur

Tourner pour ajuster la hauteur tonale. Elle reviendra par défaut à « 0 » lorsque la molette est relâchée.

8. Boutons d'octave

Augmenter ou abaisser les hauteurs sonores jouées sur votre clavier.

Augmenter ou abaisser les hauteurs sonores jouées sur votre clavier.

Astuces: Tout en maintenant appuyé le bouton « Transpose », appuyez sur un bouton contact (dans une plage d'octaves de la position originale C1) pour changer C1 en ce bouton particulier.

10. Touches Track

Track < Pour que tous les faders (sauf pour le canal master) passent au canal « supérieur ».

Track > Pour que tous les faders (sauf le canal master) passent au canal « inférieur ».

11. Touches Bank

Bank < Pour que tous les faders (sauf le canal master) passent à « huit » canaux supérieurs.

Bank > Pour que tous les faders (sauf le canal master) passent à « huit » canaux inférieurs.

Disposition du panneau arrière

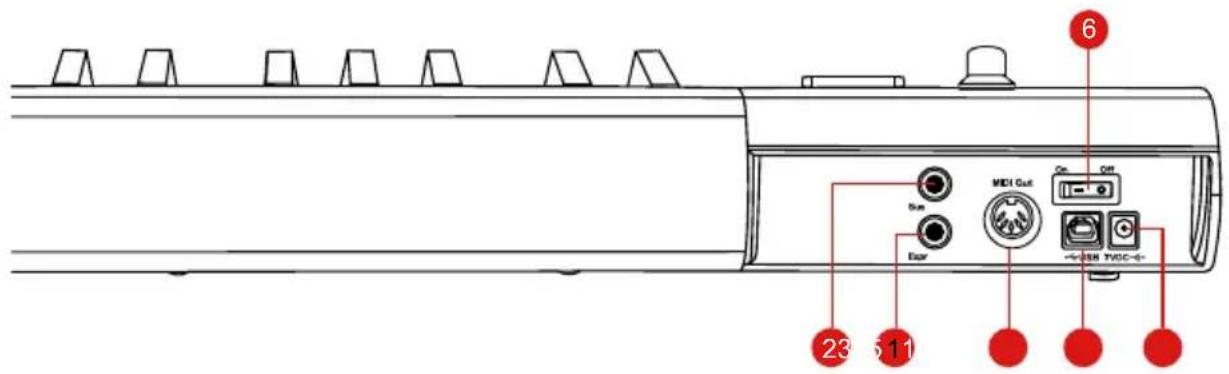

6 23 511 Exar MIDI Cut On Off -+ -+ + - EXAR TVDC-6-

1. Entrée pour une pédale d'expression

Un connecteur 1/4" vous permet d'utiliser une pédale d'expression standard.

2. Entrée pour une pédale de soutien

Un connecteur 1/4" vous permet d'utiliser momentanément une pédale, telle une pédale de soutien pour piano. (ICON SPD-01)

Astuces: Vous pourriez inverser la polarité de la pédale de soutien grâce à l'iMap fourni.

3. Port de sortie Midi

La sortie MIDI Out vous permet de connecter un synthétiseur ou un générateur de sons.

4. Port USB

Il fonctionne comme un port MIDI vers votre ordinateur portable (ou ordinateur de bureau) et votre logiciel compatible.

5. Adaptateur secteur 7VDC/1A

Branchez ici l'adaptateur (optionnel) secteur fourni.

6. Interrupteur Marche/arrêt

Interrupteur Marche/arrêt de votre iKeyboard X.

Commencer

Raccorder votre iKeyboard X

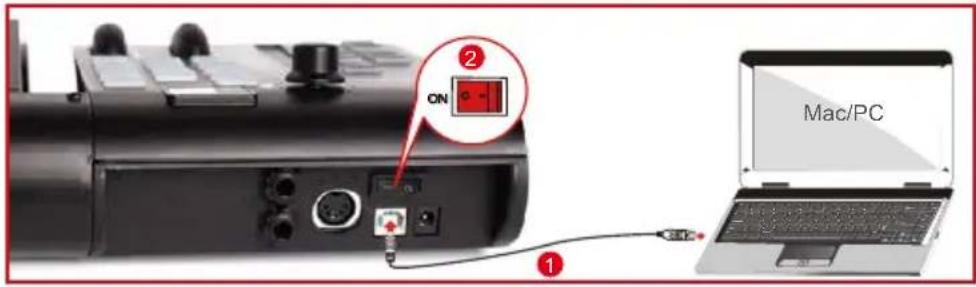

1. Raccorder l'iKeyboard X à votre 1 e PC/Mac au moyen du port USB.

Choisir un port USB sur votre Mac/PC et insérer l'extrémité large (plate) du câble USB. Raccorder l'extrémité de la petite prise du câble à l'iKeyboard X. Votre Mac/PC devrait automatiquement détecter le nouveau matériel et vous dire qu'il est prêt à être utilisé.

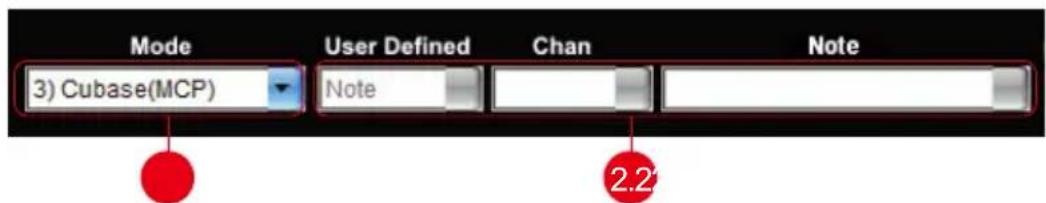

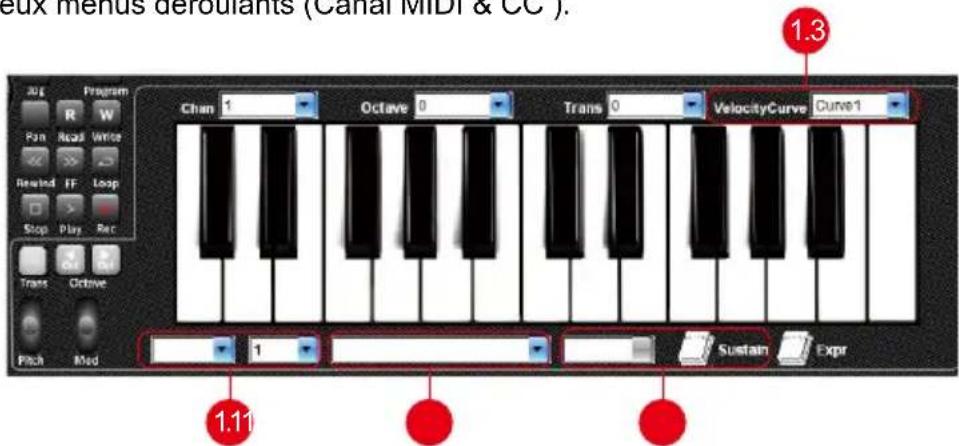

2. Sélection et attribution des messages MIDI à iKeyboard X avec le logiciel iMap

Sélection du mode Contrôle Mackie ou HUI à partir du menu déroulant pour le pré-mappage du mappage MIDI.

Sélectionnez le mode « Défini par l'utilisateur » pour l'auto-assignation MIDI. Reportez-vous à la page 25 pour "Affecter des messages MIDI avec le logiciel iMap™".

Astuces: Assurez-vous de sélectionner le bon mode DAW dans le menu déroulant.

3. Configuration de votre DAW

Activez le contrôleur iKeyboard X d'ICON sur votre logiciel DAW ou MIDI par l'option « MIDI Setup » (Configuration MIDI) ou « MIDI Devices » (Périphériques MIDI).

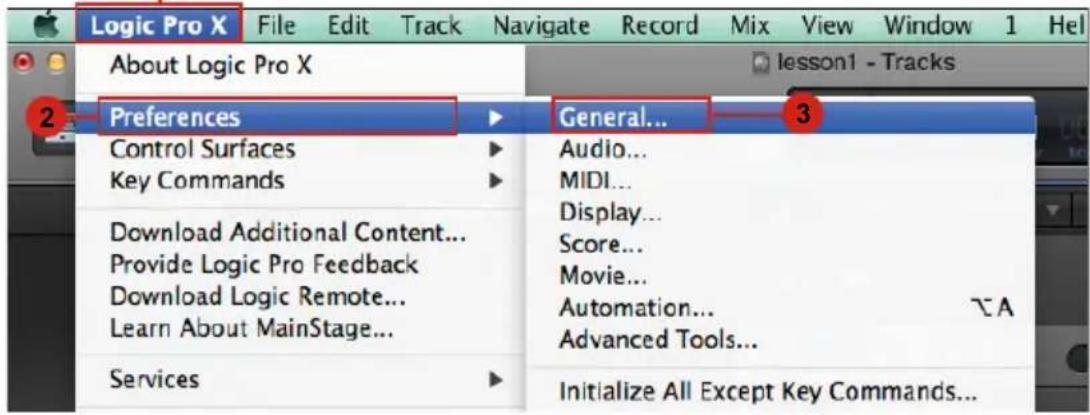

Pour Logic ™, Cubase ™ et Nuendo ™, sélectionnez Mackie Control sur la liste « Device ».

(Remarque: Cette option diffère légèrement d'une application à l'autre, veuillez consulter le mode d'emploi du logiciel pour effectuer la configuration.)

Cubase

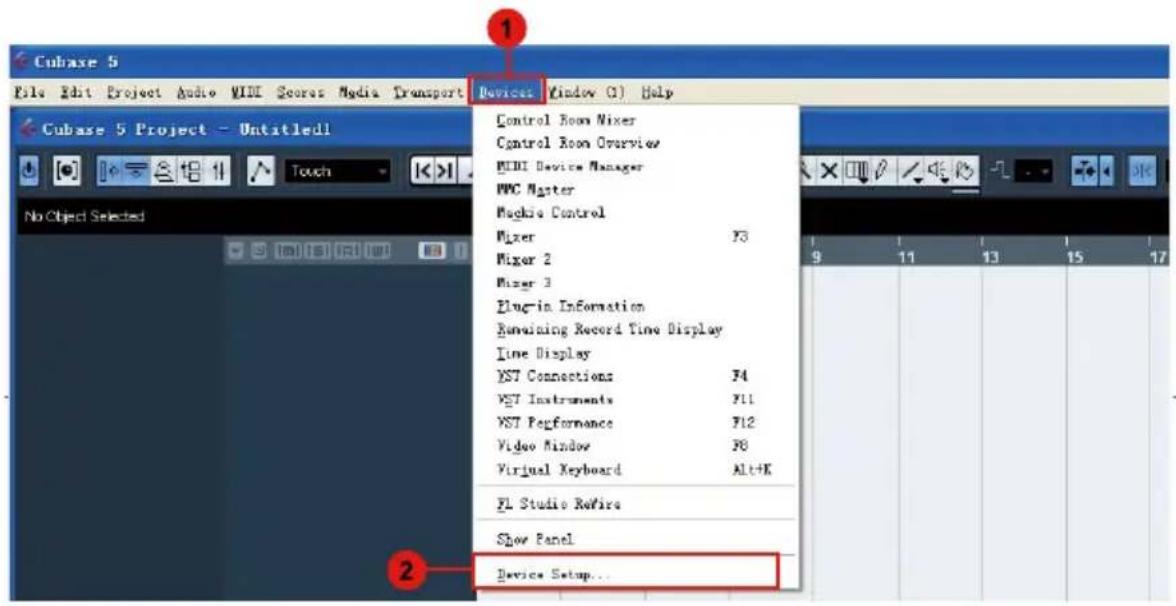

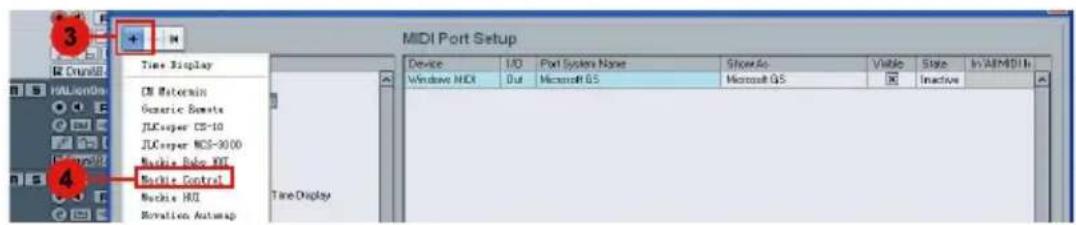

Cubase 5 File Edit Project Audio MIDI Scores Media Transport Devices Window (C) Help Cubase 5 Project - Untitled1 No Object Selected Control Room Mixer Control Room Overview MIDI Device Manager MPC Master Mockie Control Mixer Y3 Mixer 2 Mixer 3 Plug-in Information Remaining Record Time Display Time Display XST Connections Y4 XST Instruments Y11 XST Performance Y12 Video Window Y0 Virtual Keyboard Alt+K FL Studio Refire Show Panel Device Setup...

MIDI Port Setup Time Display EN Maternix Generic Semate JLCooper CS-10 JLCooper MCS-30.00 Mockie Subo XII Mockie Control Mockie HIO Migration Automap Time Display Device 1/O Port System Name Show As Visible Size In A/IMIDI Windows MIDI Out Microsoft GS Microsoft GS Inactive

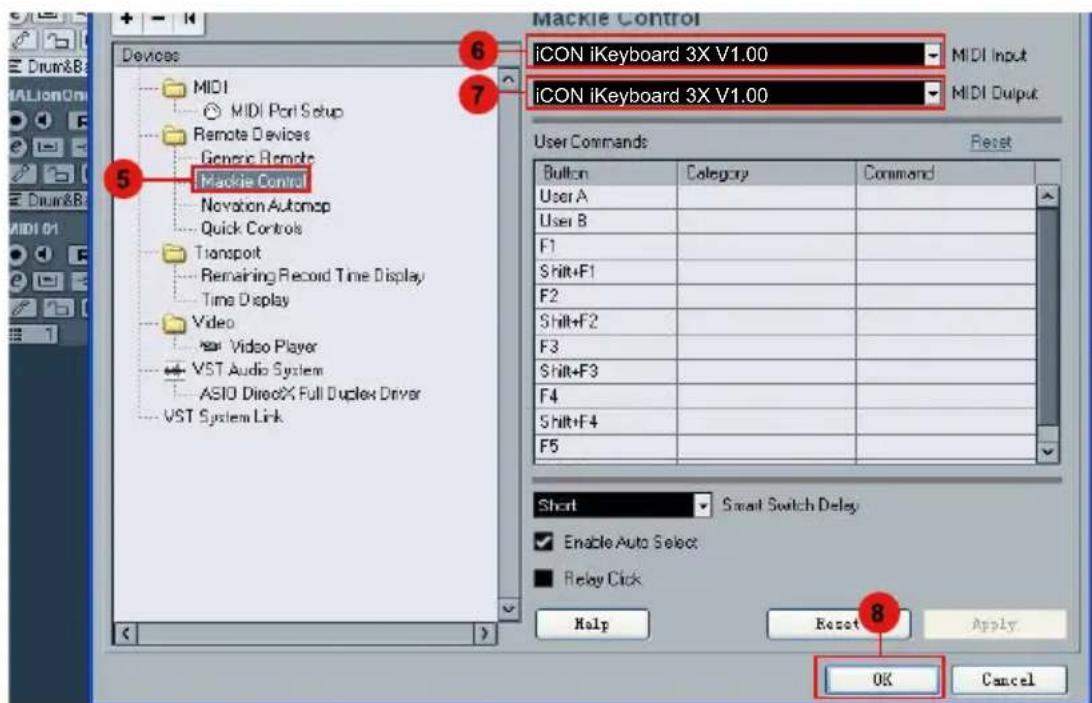

Mackie Control iCON iKeyboard 3X V1.00 iCON iKeyboard 3X V1.00 MIDI Input MIDI Output Device MIDI MIDI Port Setup Remote Devices Generic Remote Mackie Control Novation Automoc Quick Controls Transport Remaining Record Time Display Time Display Video Video Player VST Audio System ASIO DideoX Full Duplex Driver VST System Link User Commands Reset Button Category Command User A User B F1 Shift+F1 F2 Shift+F2 F3 Shift+F3 F4 Shift+F4 F5 Short Smart Switch Delay Enable Auto Select Relay Click Help Reset Apply OK Cancel

Nuendo

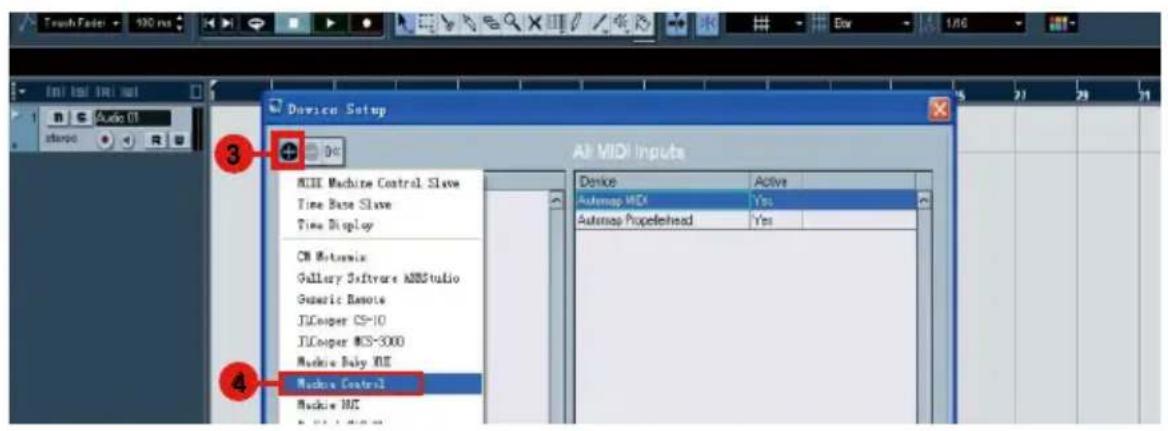

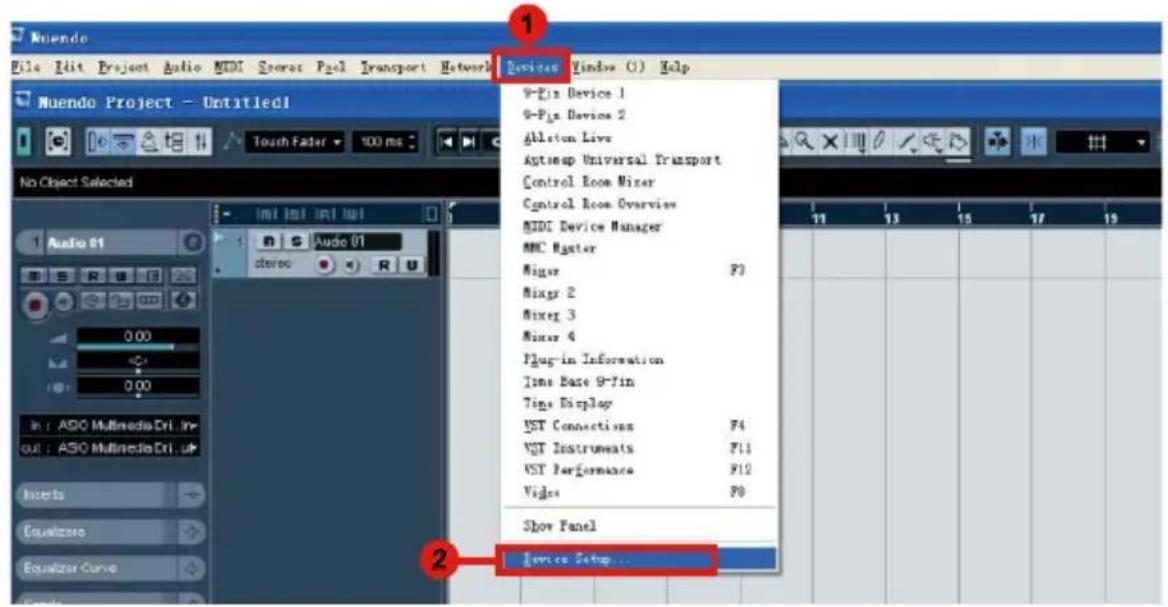

Nuendo File Edit Project Audio MIDI Scores Paol Transport Network Touch Fader 100 ms No Object Selected 1 Audio 01 Audio 01 stereo Audio 01 0.00 0.00 In : ASD Multimedia/Dri In Out : ASD Multimedia/Dri Up Inserts Equalizer Equalizer Curve Device Setup ...

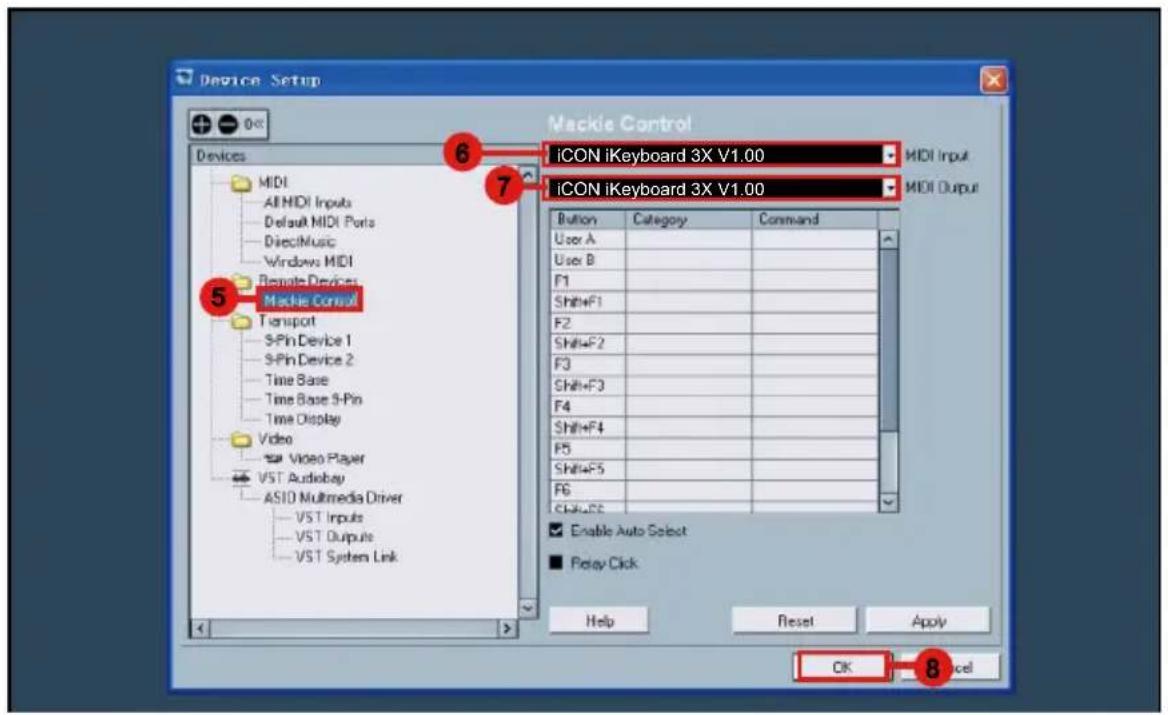

Device Setup MIME Machine Control Slave Time Base Slave Time Display CM Motorsix Gallery Software AMSstudio Generic Remote JLCooper CS-10 JLCooper MCS-3000 Machine Baby MIE Machine Control Machine HIC All MIDI Inputs Device Active AutoMap MDI Yes AutoMap Propelhead Yes

Device Setup Mackie Control iCON iKeyboard 3X V1.00 MIDI Input MIDI Output Mackie Control iCON iKeyboard 3X V1.00 Button Category Command User A User B F1 Shift+F1 F2 Shift+F2 F3 Shift+F3 F4 Shift+F4 F5 Shift+F5 F6 Enable Auto Select Reset Click Help Reset Apply OK OK

Logic Pro

1

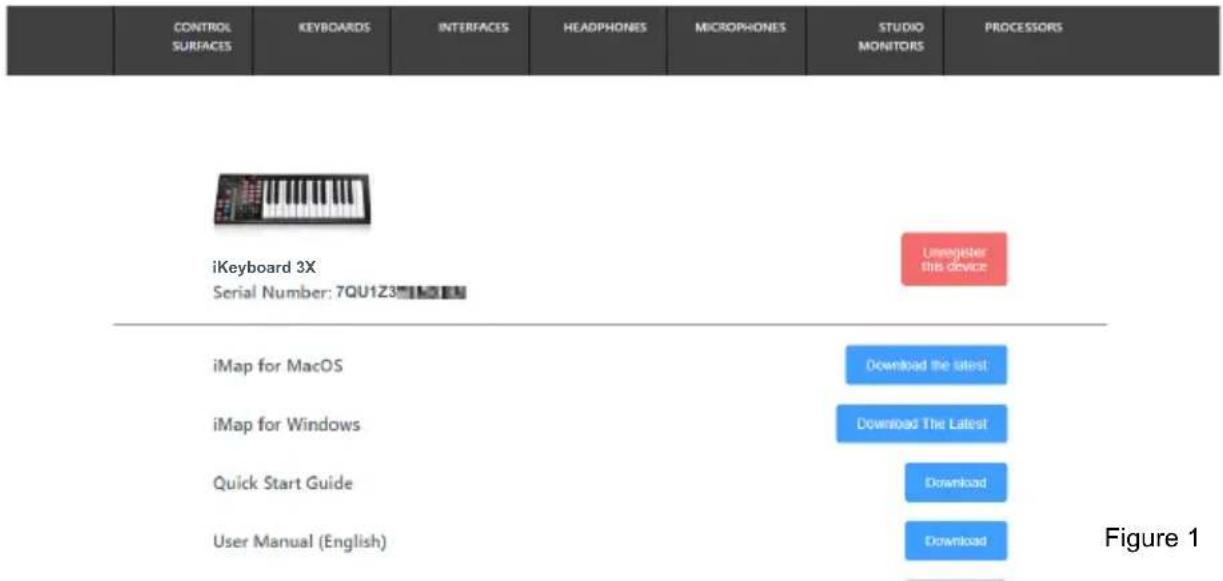

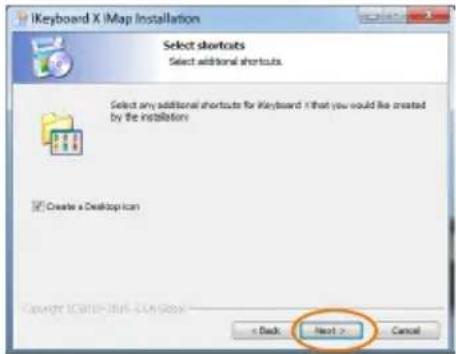

Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

CONTROL SURFACES KEYBOARDS INTERFACES HEADPHONES MICROPHONES STUDIO MONITORS PROCESSORS iKeyboard 3X Serial Number: 7QU1Z3 Unregister this device iMap for MacOS Download the latest iMap for Windows Download The Latest Quick Start Guide Download User Manual (English) Download Figure 1

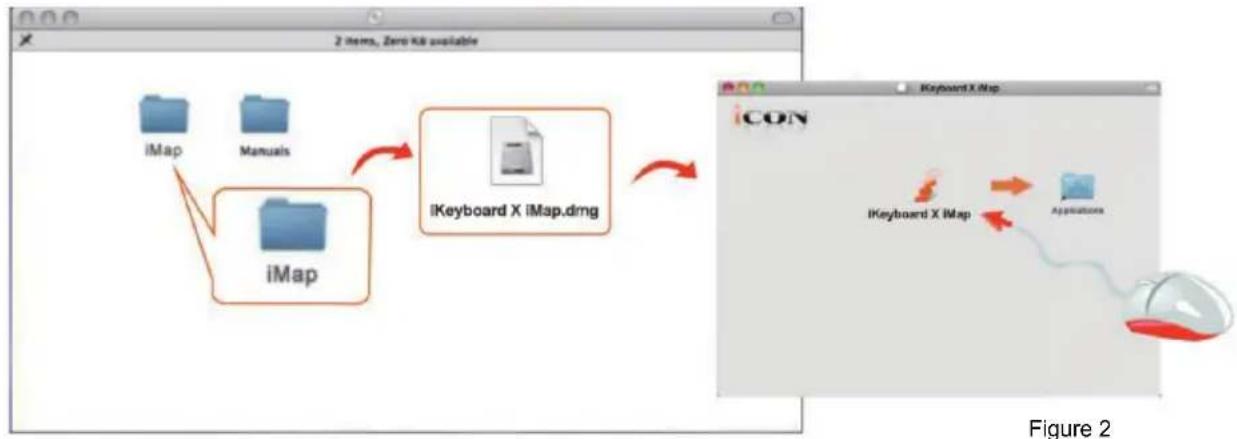

1. Installation du logiciel iMapTM pour Mac SE X

Veuillez vous conformer aux procédures étape par étape, ci-dessous, pour installer le logiciel imap™ sur Mac ES X.

Astuces: En faisant « glisser et déplacer » l'icône "iKeyboard X iMap" dans le répertoire "Applications", il est possible de créer un raccourci "iMap" sur le bureau du Mac.

Installation d'iMap™ sur Windows

Veuillez vous conformer aux procédures étape par étape pour installer votre logiciel iMap™.

① Allumer le PC
② Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

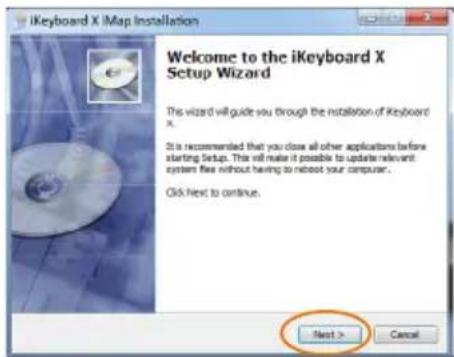

③ L'assistant d'installation apparaît L'assistant d'installation apparaît, cliquer sur « Next ».

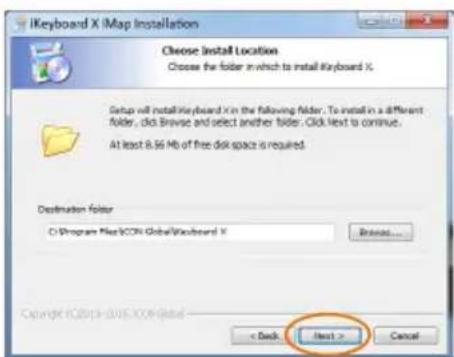

④ Choisir l'emplacement d'installation

Choisir votre emplacement d'installation d'iMap™ préféré ou utiliser l'emplacement par défaut et cliquer sur « Next ».

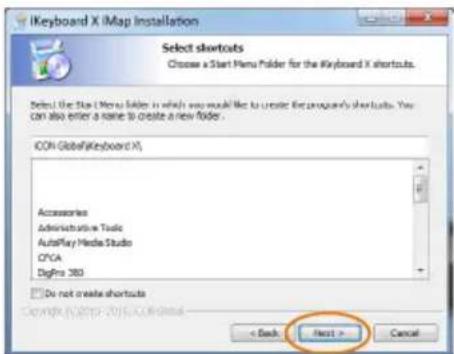

⑤ Choisir un raccourci

Choisir le dossier de menu de démarrage dans lequel vous voudriez créer le raccourci pour l'iMap™. Cliquer ensuite sur « next ».

⑥ Créer un raccourci sur votre bureau

Veuillez décocher la boîte si vous ne voulez pas mettre d'icône de raccourci de l'iMap™ sur votre bureau sinon, cliquer sur « Next ».

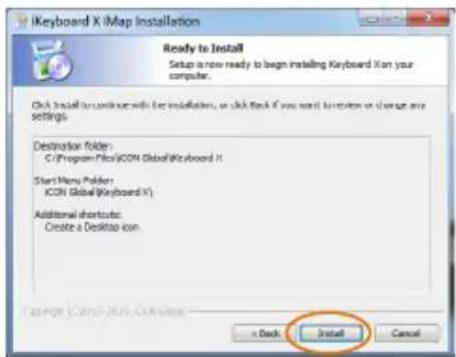

⑦ iMap ^TM commence à s'installer

iMap ^TM a commencé à s'installer, patientez jusqu'à la fin de l'installation. Cliquer ensuite sur « Finish ».

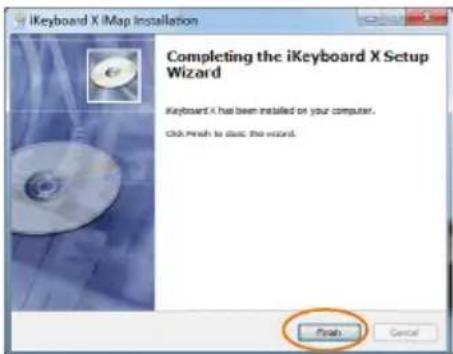

⑧ Installation terminée

Cliquer sur « Finish » pour terminer l'installation du logiciel iMap™.

Attribuer des fonctions MIDI grâce à l'iMap™

Vous pouvez utiliser l'iMap pour assigner facilement les fonctions MIDI de votre iKeyboard X.

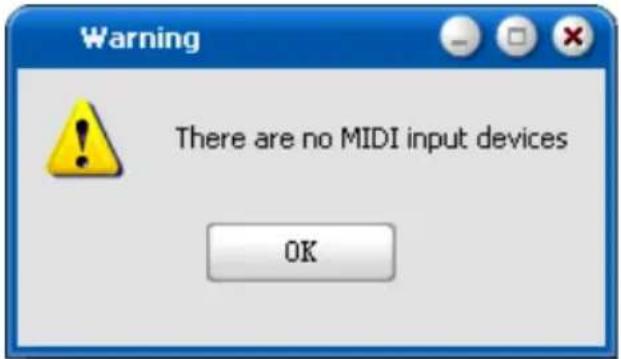

Remarque: Si votre liKeyboard X n'est pas raccordé à votre PC/Mac, un message "There are no MIDI input devices" (aucun périphérique MIDI raccordé en entrée) apparaîtra. Veuillez raccorder l'iKeyboard X à votre PC/mac à l'aide du câble USB fourni.

Panneau du logiciel iKeyboard X iMap™

iMap d'iKeyboard X est divisé en trois sections principales décrites ci-dessous:

iKeyboard 3X Map iCON iKeyboard 3X Section 1 iKEYBOARD Chan 1 Octave 0 Trans 0 VelocityCurve Curve1 Sustain Expr Firmware Upgrade Mode User Defined Chan Note Save File Load File 3) Cubase(MCP) Note MID Devices Send Data Section 2 Section 3Section 3

Section 1

1.0 Attribution des éléments du clavier

Ces éléments comprennent les touches, courbe de vitesse, pavé tactile de modulation/pitch bend, pédales Sourdine & Expression, touches Transposition d'octave. Ces éléments sont attribués par les trois fenêtres déroulantes d'en haut. Pour attribuer une commande, la sélectionner en cliquant dessus et attribuez un message midi différent par les deux menus déroulants (Canal MIDI & CC).

eux menus deoulants (Canal MIDI & CC). 20g Program Chan 1 Octave 0 Trans 0 VelocityCurve Curve1 1.3 1.11 Pitch Med Sustain Expr

1.1 Canal MIDI

Attribuer les canaux MIDI de 0 à16

1.2 Valeur CC

Attribuer les valeurs CC MIDI de 0 à 127.

1.3 Vel. Curve

Sélectionne la courbe de vélocité disponible pour le châssis du clavier. Reporte z-vous à P.48 pour les différents figuremes de courbe de vélocité.

1.4 Pédale de soutien

Il est possible d'inverser la polarité du connecteur de pédale de soutien. Veuillez vous référer à la p. 32 pour les détails.

Section 2

2.0 Attribution des éléments de commande de surface

Ces éléments comprennent toutes les touches, le bouton et le pavé tactile. Ces éléments sont attribués par les quatre menus déroulants d'en bas.

Remarque: iKeyboard X dispose de protocoles et Mackie Control &HUI intégrés pour diverses DAW, telles que Cubase™, Samplitude™, Ableton Live™, Logic Pro™ et ProTool™. Si la sélection de la DAW et du protocole de contrôle Mackie(HUI) est effectuée correctement, iKeyboard X associe automatiquement les fonctions principales et fonctionne sans problèmes avec cette DAW.

Mode 3) Cubase(MCP) User Defined Note Chan Note 2.2

2.1 Control Mode

Mackie Control:	Sélectionnez "Mackie Control" pour utiliser le protocole de communication Mackie control.
HUI:	Sélectionnez "HUI" pour utiliser le protocole de communication HUI.
User Defined:	Vous définissez vos paramètres midi pour tous les éléments de commandes

(Conseil: Vous définissez vos paramètres midi pour tous les éléments de commandes.) (Remarque: pour les modes "Mackie Control / HUI", les réglages ne sont pas modifiables.)

2.2 Mode défini par l'utilisateur (utilisateur expérimenté)

Pour attribuer votre propre mappage MIDI, sélectionnez le mode « User Defined » dans le menu déroulant. Pour attribuer une commande, la sélectionner en cliquant dessus et attribuez un message midi différent par les trois menus déroulants. Le tableau ci-dessous montre les différents types de messages MIDI et leurs paramètres modifiables.

3.0 Configuration générale du clavier

Configuration générale du clavier Firmware Upgrade Mode 3) Cubase(MCP) User Defined Note Chan Note Save File Send Data Load File MIDI Devices 3.1 3.2 3.4 3.5

3.1 Bouton "Save file"

Cliquer sur ce bouton pour enregistrer vos configurations actuelles iKeyboard X. Le fichier est un fichier « .iKeyboard X ».

3.2 Bouton "Load file"

Cliquer sur ce bouton pour charger un fichier de configuration « .iKeyboard X » précédemment enregistré pour votre iKeyboard X.

3.3 Bouton "Send Data"

Cliquer sur ce bouton pour charger les configurations du logiciel iMap™ sur votre iKeyboard X au moyen d'une connexion USB.

(Remarque: Votre iKeyboard X doit être raccordé à votre PC/Mac sinon, le chargement ne se fera pas.)

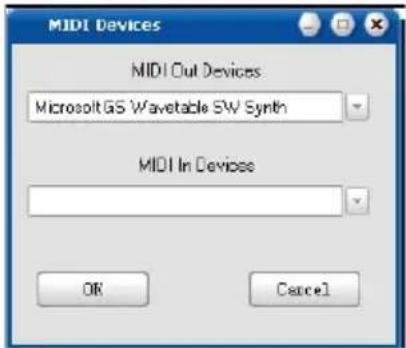

Cliquer sur ce bouton, une fenêtre de sélection de périphériques MIDI apparaîtra comme indiqué sur le Figure 10 Choisir "ICON iKeyboard X" pour les périphériques MIDI Out.

3.5 Bouton "Mise à niveau du micrologiciel"

Cliquez sur ce bouton pour accéder à la fenêtre de mise à niveau du micrologiciel d'iKyeboard. Reportez-vous à la p.29 pour la procédure de mise à niveau du micrologiciel.

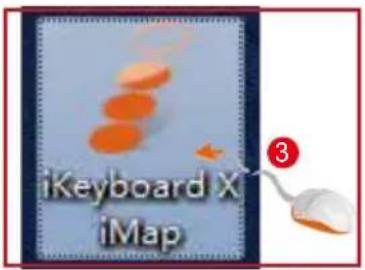

Mise à jour du firmware

Procédure de téléchargement du microprogramme d'iKeyboard X

ON ② Mac/PC

Restaurer les paramètres par défaut

Pour restaurer les paramètres par défaut de votre iKeyboard X, il suffit d'importer le fichier "Factory Default" dans votre iKeyboard X à l'aide du logiciel iMap.

Il existe deux principaux types de pédales de soutien sur le marché; ces pédales ont une polarité inverse et auront donc exactement la réaction inverse. Vous pouvez régler la polarité du connecteur de pédale de soutien de votre iKeyboard X grâce à l'iMap fourni (V1.03 ou supérieure). Veuillez suivre les directives ci-dessous pour régler la polarité.

1. Relancez iMap et cliquez sur le bouton « Périphériques MIDI » pour sélectionner iKeyboard X ou Périphérique audio USB dans le menu contextuel.

2. Cliquez sur le logo de « Pédale de soutien » et sur « Inverser » dans le menu déroulant de gauche.

3. Cliquez sur le bouton « Envoyer les données » pour téléverser les réglages de votre iKeyboard X.

4. Fermez le logiciel iMap.

Courbes de vélocité

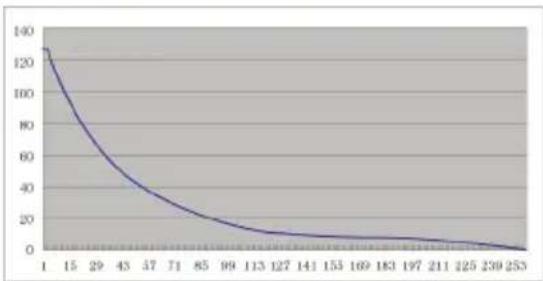

Curve 1

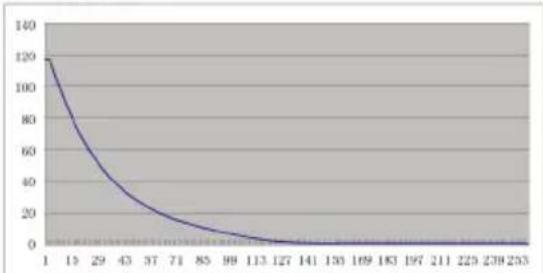

Curve 2

Curve 3

Curve 4

Curve 5

Curve 6

Curve 7

Annexe A

Mackie Control mode function table

(Nuendo/Cubase/Logic/Bitwig/Reaper/Samplitude/Reaper/Studio One/Live)

Alimentation 7V/1A DC
Consommation électrique 10	0mA or less

Poids:

iKeyboard 3X 2.4kg 5.3(lb)
iKeyboard 4X 3.2kg 7.06(lb)
iKeyboard 5X 4kg 8.82(lb)
iKeyboard 6X 4.8kg 10.58(lb)
iKeyboard 8X 6.61kg 14.57(lb)

Dimensions:

iKeyboard 3X 530(L)x189(W)x74(H)mm

21"(L)x7.44"(W)x2.91"(H)

iKeyboard 4X 695(L)x189(W)x74(H)mm

27.4"(L)x7.44"(W)x2.91"(H)

iKeyboard 5X 860(L)x189(W)x74(H)mm

33.9"(L)x7.44"(W)x2.91"(H)

iKeyboard 6X 1025(L)x189(W)x74(H)mm

40.4"(L)x7.44"(W)x2.91"(H)

iKeyboard 8X 1403(L)x189(W)x74(H)mm

55.24"(L)x7.44"(W)x2.91"(H)

Entretien et réparations

Si vous devez faire réparer votre "iKeyboard X", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyer le produit à :

North America
